《文献综述》结课作业题目：鼓泡床加氢反应器的研究进展
学生姓名：
学号：
专业班级
指导教师：
2014年 9月1日
鼓泡床加氢反应器的研究进展
摘要
综述了我国炼油加氢反应器研制建造，发展历程和取得的成就，指出国内加氢反应器制造技术在以下几方面所面临的挑战: 压力容器新标准的颁布实施，需亟待完善加氢设备用材料的基础性能数据; 超大厚度和超大型筒节锻件及设备制造技术有待进一步完善; 尽早开展加氢反应器服役后的材料性能研究，为即将到来的设备延寿做好技术准备关键词：加氢反应器；材料；技术；进展
Research progress of bubbling bed hydrotreating reactor
Abstract
Review our refinery hydrogenationreactor designconstruction, development and achievements, pointed out that the manufacturing technology of domestichydrogenation reactor in the following aspects: thechallenge of new pressure vessel standards promulgated and implemented, needs to be perfected with theperformance data based hydrogen equipment; large thickness and super large cylinder forgings andequipment manufacturing technology to be further improved; as soon as possible to carry out and Study on material properties of the hydrogenation reactor after service, to prepare for the upcoming equipment life.
Keywords：Hydrogenation reactor; Material; technology; Progress
目录
第1章引言 (1)
第2章鼓泡床加氢反应器概述 (2)
2.1 加氢反应器的发展史 (2)
2.2 加氢反应器各阶段特点 (2)
2.2.1 加氢反应器发展第一、二阶段特点 (2)
2.2.2 加氢反应器发展第三、四阶段特点 (3)
第3章加氢反应器各方面技术新进展 (4)
3.1 加氢反应器设计及材料的技术进展 (4)
3.1.1设计方面的进展 (5)
3.1.2材料方面的进展 (5)
3.2 加氢反应器制造过程中应用的新技术 (5)
3.2.1 中空锻造成形技术 (6)
3.2.2 焊接与堆焊技术 (6)
3.2.3 丝窄间隙焊接技术 (6)
3 .2.4 多头堆焊技术及宽焊带堆工艺 (6)
3.2.5 单层堆焊代替双层堆焊技术 (6)
第4章加氢反应器在我国的应用现状及存在的问题 (6)
4.1加氢反应器在我国的应用现状 (7)
4.2加氢反应器存在的问题 (7)
第5章结论 (8)
参考文献 (9)

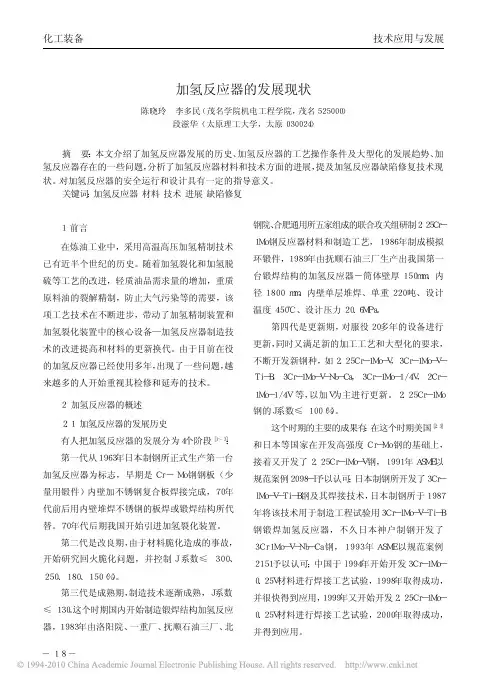

第1章引言
第1章引言
在炼油工业中，采用高温高压加氢精制技术已有近半个世纪的历史。随着加氢裂化和加氢脱硫等工艺的改进，轻质油品需求量的增加，重质原料油的裂解精制，防止大气污等的需要，该项工艺技术在不断进步，带动了加氢精制装置和加氢裂化装置中的核心设氢反应器制造技术的改进提高和材料的更新换代。由于目前在役的加氢反应器已经使用多年，出现了一些问题，越来越多的人开始重视其检修和延寿的技术。
从53 世纪43 年代初开始，国内石油石化’冶金和机械等部门的一些科研’设计’制造和生产单位在原来的石油工业部和后续的中国石化总公司的组织领导下，组成了热壁加氢反应器联合攻关组，在消化吸收国外引进技术’跟踪国外技术发展’热壁加氢反应器国产化方面取得了巨大的进步，满足了国内炼油工业发展对加氢反应器的需要$通过联合攻关，从./41 年国产5> 56,\O.ND钢锻焊结构热壁加氢反应器见证件通过鉴定，继而开展国内首台锻焊结构热壁加氢反应器研制起，国内加氢反应器取得了一系列里程碑式的进步$./40 年中国一重由于参与联合攻关所取得的成果，通过()g 的考察认可，于./44 年以反承包形式与()g 合作完成了齐鲁石化重油加氢反应器的制造$这一合作进程又进一步推动了我国热壁加氢反应器技术的进步，./4/ 年，首台由我国自行设计研究并用国产材料制造的锻焊结构热壁加氢反应器顺利出厂，并投入装置运行$该反应器重达553 G，内径. 433 EE，筒体壁厚.63EE，壳体材料5> 56,\O.ND i QX> 210( 最小有效堆焊层厚度2 EE ) ，长度55 333 EE，设计压力53> .7 NXL，设计温度163 h $从./4/ 年6 月投用至今已55 年，运行正常$经多次在役外观检测与无损检验，无异常现象［5］.//3 年以后又相继完成了133 G，673 G，. 333 G 级的5> 56,\O.ND 钢锻焊结构热壁加氢反应器的设计制造任务53 世纪/3 年代国外推出了在传统5> 56,\O.ND 和2,\.ND 钢基础上添加矾的改进型,\ND钢$由于新型加矾钢的卓越性能，在提高材料强度的同时，还显著地提高了抗氢腐蚀’氢脆’回火脆性及堆焊层剥离的能力。
本文综述了我国炼油加氢反应器研制建造，发展历程和取得的成就指出国内加氢反应器制造技术在以下几方面所面临的挑战: 压力容器新标准的颁布实施，需亟待完善加氢备用材料的基础性能数据; 超大厚度和超大型筒节锻件及设备制造技术有待进一步完善;尽早开展加氢反应器服役后的材料性能研究，为即将到来的设备延寿做好技术准备。
第2章鼓泡床加氢反应器概述

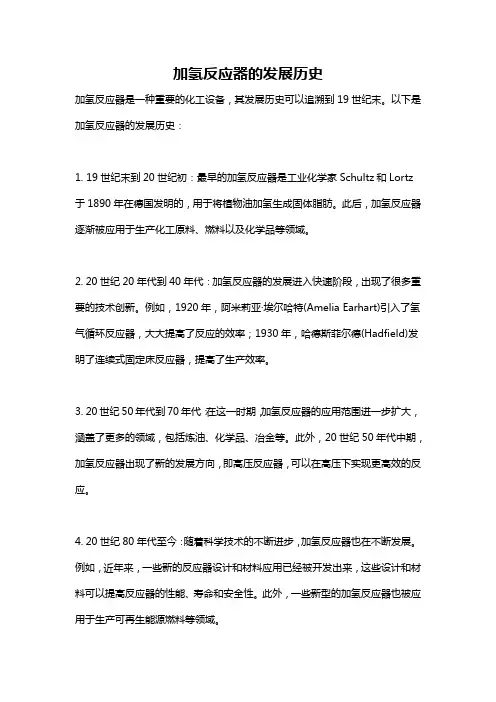

2.1 加氢反应器的发展史
有人把加氢反应器的发展分为4个阶段[1～3]：
第一代从1963年日本制钢所正式生产第一台加氢反应器为标志，早期是Cr －M 钢板（量用锻件）内壁加不锈钢复合板焊接完成，70年代前后用内壁堆焊不锈钢的板焊或锻焊结构所代替。70年代后期我国开始引进加氢裂化装置。
第二代是改良期，由于材料脆化造成的事故，开始研究回火脆化问题，并控制J 系数≤300、250、180、150(%)。
第三代是成熟期，制造技术逐渐成熟, J系数≤130。这个时期国内开始制造锻焊结构加氢反应器，1983年由洛阳院、一重厂、抚顺石油三厂、北钢院、合肥通用所五家组成的联合攻关组研制2.25Cr-1Mo钢反应器材料和制造工艺，1986年制成模拟环锻件，1989年由抚顺石油三厂生产出我国第一台锻焊结构的加氢反应器－筒体壁厚150mm、内径1800 mm、内壁单层堆焊、单重220 吨、设计温度450℃、设计压力20.6MPa。
第四代是更新期，对服役20多年的设备进行更新，同时又满足新的加工工艺和大型化的要求，不断开发新钢种，如2.25Cr-1Mo-V，3Cr-1Mo-V-Ti-B3Cr-1Mo-V-Nb-Ca，3Cr-1Mo-1/4V，2Cr-1Mo-1/4V 等，以加V为主进行更新。2.25Cr-1Mo钢的J系数≤100(%)。
2.2 加氢反应器发展各阶段特点
伴随新技术、新工艺的不断出现，加氢反应器·在不同阶段具有不同的特点，总体呈现精细化、高效化。
2.2.1加氢反应器发展第一、二阶段特点
第一代处于裂解、脱硫等石油炼制工艺的引进期，这个时期的特点是：反应器的封头为拼焊结构；反应器壳体初期内衬不锈钢筒逐渐发展为后期用不锈钢的带极堆焊方法进行内壁堆焊不锈层；反应器壳体材料用Cr—Mo钢钢板及锻件的J系数没有要求；反应器收口筒节(下筒节)通过锻造环经机械加工而成；反应器用Cr—Mo钢锻件初期采用正火(奥氏体化后空冷)+回火的热处理工艺，使锻件的强度低于钢板的强度，并体现在标准中，对于板焊结构的反应器来说由于壳体既有钢板又有锻件，所以是不利的，随着科
研工作的深入到后期将Cr-Mo钢锻件才用正火(奥氏体化后水冷——用尽可能大的水冷强度)+回火热处理工艺，使锻件的强度达到了钢板的技术指标；冲击性能的试验温为+10 oC、验收指标AKv，>55J(允许一个最低值一>47J)。这个时期的反应器简体最大壁厚260 mm、单台最大重量500t。3加氢反应器发展第二阶段的特点
第二代处于对第一代产品在制造中存在的问题和在使用中发现的损伤问题进行科研攻关并得到解决的改良期，这个时期的特点是：反应器的封头为整体结构——用一张钢板或一块锻板冲压成形；场组焊技术开发研究成功，在第二代初期就得到了应用，解决了500-800t反应器不能运输的问题，并建立了工地焊接、焊后热处理、射线检查、水压机试验的现场施工方法，这一时期用现场组焊方法制造的最大重量的反应器单台重为814 t(筒体壁厚251 mm)；在役设备的损伤主要表现之一的材料脆化造成脆性破坏事故，经过研究分析导致事故的原因主要是Cr-Mo钢母材和焊缝有明显的回火脆化倾向性，通过采用抗回火脆化效果较好的VCD法冶炼的低硅Cr-Mo钢，并对钢材中的J系数提出要求，由初期规定的_，≤300％)过渡到．，≤250(％)再发展到后期的_，≤180(％)；回火倾向性评定vTr54+2．5△v1’r54≤+38 oC；在制造技术上开发了用收口套锻造下筒节的技术；在役设备的损主要表现之一的壳体内壁不锈钢堆焊层的氢致剥离问题，经过试验研究通过采用高速度、大电流堆焊内壁不锈层的方法来解决；冲击性能试验温度由初期的0 oC依次降到一7℃、-15 oC，试验指标不变仍为AKv，>55J(允许一个最低值≥47J)；壳体环焊缝及接管焊缝都采用自动化焊接技术。这个时期反应器简节最大厚260 mm、单台最大重量850t。
2.2.2加氢反应器发展第三、四阶段特点
第三代处于第二代时期所建立起来的若干改良技术进一步完善与提高的过程，建立了生产周期短、可靠性高、价格低的反应器制造体系，标志着反应器的设计、制造进入了成熟期。这个时期的特点：对钢材中J系数的要求进一步提高，J系数由初期的150降低到后期的130；冲击性能的试验温度继续降低至初期一20℃，随后又降低到一30℃，验收指标同第二代一样，AKv≥55J(允许一个最低值≥47J)。这个时期反应器筒体最大壁厚282 mm、单台最大重量为1 150t。中国第一重型机械(集团)有限责任公司、北京钢铁研究总院、抚顺石油三厂、中国石化洛阳工程公司(设计院)、机械部通用机械研究所等五家单位组成的课题组从1983年1月开始进行2÷Cr-lMo钢反应器材料及其制造工艺研制，用28 t锭锻造出01 745 mm／01 360 mmx2 200 mm的简体模拟件，1986年取得成功。首台为抚顺石油三厂制造了一台2士Cr一1Mo钢锻焊结构的、内壁单层堆焊
的加氢反应器——简体壁厚150 mm、内径01 800 mm、反应器总长22 000 mm、单重220t；与此同时与日本制钢研究所合作为齐鲁胜利炼油厂制造了一台2÷Cr一1Mo钢锻焊结构的、内壁双层堆焊的加氢反应器——简体壁厚231 nlln、内径03505mm、反应器切线长为4 415 lnnl、单重182t。
加氢反应器发展第四阶段的特点第四代是对长期服役20多年的退役反应器进行设备更新，同时为满足新的精制和裂化工艺流程的需要以及设备大型化的需要，开发了高强度Cr-Mo钢和添加V的改进型Cr—Mo钢，这些新钢种即使在450 oC(850 oF)以上的条件下，也能具有较高的强度，并能长期连续运转，发挥其良好的可靠性，使反应器技术进入一个新时代。美国石油学会(API)1983年制定了API／MPC高温高压临氢压力容器用材的开发计划，由材料委员会负责实施。美国钢铁协会(AISI)、美国机械工程师学会(ASME)、美国材料石油协会(ASTM)以及某些生产厂和用户的科技人员参加了这一开发计划。首先提出了高强的2士Cr一1Mo 钢，室温抗拉强度由原来的515～685 MPa，提高N585-760MPa。ASME锅炉和压力容器规范委员会于1984年以规范案例1960一I予以认可(材质为Enh．2÷Cr一1Mo)后来纳入了ASME标准。但这种高强度2}Cr-lMo钢是在普通2÷Cr-lMo钢的基础上采用了630～650oC的低温回火来提高强度的，所以在氢侵蚀、氢脆化等高温氢损伤方面存在问题，因此在反应器制上只有欧洲国家采用，美国和日本等国家不采用。
在开发高强度Cr-Mo钢的基础上，他们接着又开发了2÷C卜1Mo—V钢，1991年ASME以规范案例2098一I予以认可。现在已经正式纳入ASME标准，牌号为SA336一F22 V。由于2÷Cr 一1Mo—V钢的焊接性能差，导致相应的焊接材料(日本神户制钢)开发研制的时间比较长，所以2÷Cr一1Mo—V钢锻焊反应器的推广应用在1995年才开始。从1980年开始，日本新能源开发组织(NEDO)开始了“阳光”计划。日本制钢所开发了3Cr-lMo—V—Ti—B钢及其焊接技术，日本制钢所于1987年将该技术用于制造工程试验用3C卜1Mo—V—Ti—B钢锻焊加氢反应器，3Cr一1Mo—V —Ti—B钢经ASME以规案例1961一I予以认可后，于1988年纳入ASME相应材料标准，牌号为SA336一F3V。不久日本神户制钢开发了3Cr一1Mo—V-Nb-Ca钢，1993年ASME以规范案例2151予以认可。中国第一重型机械(集团)有限责任公司、中石化北京设计院、洛阳石化工程公司、抚顺石油三厂等多家单位组成的课题组，于1994年开始开发3Cr一1Mo一÷V材料、进行焊接工艺试验，1998年取得成功，并很快得到应用；于1999年又开始开发2÷Cr一1Mo一÷V材料、进行焊接工艺试验，2000年取得成功，并得到应用。这个时期的特点：2÷Cr一1Mo钢反应器母材的J系数≤100(％)，回火脆化倾向性评定vTr54+2．5△v1'r54≤+100C；添加V的改进型Cr—Mo钢分为3Cr 一1Mo—V系列钢和2÷Cr—IMo—V系列钢，3Cr一1Mo—V系列钢比2士Cr一1Mo—V系列钢
开发应用早5年，但后者比前者的用途更广、发展前景更好。添加V的改进型Cr—Mo钢与2士Cr 一1Mo钢相比有很多的优点。因此第四代反应器主要是添加V的改进型Cr—Mo钢加氢反应器的研制应用，所以称为更新期。这个时期添加V的改进型Cr—Mo钢(3Cr-1Mo—V系列钢)加氢反应器的内径04 500 mm、最大壁厚273 mm、最大重量1 450 t；2÷Cr—lMo钢反应器最大壁厚344 rain、内径04 800 inln单台重量650t。
第3章加氢反应器各方面技术新进展
3.1 加氢反应器设计及材料的技术进展
3.1.1设计方面的进展
加氢反应器设计遵循的最重要准则是安全性，在设计观点和方法上，从以弹性失效准则为理论基础的“常规设计”发展到以塑性失效与弹性失效准则为理论基础的“分析设计”，应用流体分析模型和应力分析技术进行流体场和温度场的模拟，解决了反应器高应力区和高温度区的应力计算，大大提高了计算的准确性和使用的安全性。
3.1.2材料方面的进展
加氢反应器过去基本采用2.25Cr-1Mo 钢制造。由于加氢反应器使用条件更趋高温、高压化和大型化，从20世纪80年代开始，在2.25Cr-1Mo钢使用经验的基础上，开发成功了增强性2.25Cr-lM0钢和改进型2.25Cr-1Mo钢(2.25Cr-1Mo-0.25V和2.25 Cr-1Mo-0.25V-Cb-Ca)及改进型3Cr-1M0钢(3Cr-1 Mo-0.25V-Ti-B和3Cr-1Mo-0.25V-Cb-Ca)。增强型2.25Cr-1Mo钢通过改进热处理工艺，使抗拉强度由原来的515～690MPa 提高到585～760MPa。改进型钢在原有材料化学成分的基础上，添加0.2～0.3％的钒等元素来达到更高强度、更好的抗高温回火脆性及优越的抗堆焊层氢剥离性能，近年来得到迅速推广应用，特别是2.25Cr-1Mo-0.25V是目前制造加氢反应器的首选材料。
3.2 加氢反应器制造过程中应用的新技术
3.2.1中空锻造成形技术
目前，国内锻焊加氢反应器的壳体筒节均采用实心浇铸，通过加工去掉锻件的中央部分后锻造成形。实心浇铸锻造的筒节钢材使用率较低，制造工艺比较复杂，特别是采用实心浇铸成形的筒节，热处理工艺要求比较严格。近年来国外开发并应用了中空锻造成形技术，在浇铸时中心部分放置模具形成中空锻件，再通过锻造加工成形为筒节。采
用中空成形技术，提高了钢材的利用率．热处理时加快了筒节的冷却速度，改善了筒节的组织性能。国内近年来也在进行这方面的试验，摸索浇铸和热处理工艺。相信在不远的将来，采用中空浇铸锻造成形的筒节锻件将会应用于国内加氢反应器。
3.2.2 焊接与堆焊技术
加氢反应器的焊接技术包括母材焊接和内壁堆焊技术。母材的焊接从手工焊到自动焊，从采用常规坡口到采用窄间隙焊坡口。从采用单丝自动焊到双丝窄间隙焊接技术；堆焊技术从双层堆焊到单层和宽焊带堆焊，加氢反应器的焊接技术日趋成熟。
3.2.3 双丝窄间隙焊接技术
双丝窄间隙焊接技术是指采用两根焊丝同时进行主焊缝焊接。通过改善焊接工艺，使焊缝各项性能指标达到技术规范的要求。双丝窄间隙焊提高了焊接速度，缩短了加氢反应器的制造周期。双丝窄间隙焊在国外广泛应用于加氢反应器的制造过程中。
3.2.4 多头堆焊技术及宽焊带堆焊工艺
多头堆焊是在一个反应器筒节上采用两个以上焊机同时进行堆焊作业。多头堆焊主要解决两焊带中间搭接的问题，保证焊带搭接处过渡圆滑，堆焊层表面平整，性能满足规范要求。由于过渡层堆焊技术要求高，过渡层较少采用多头堆焊。宽焊带堆焊技术是指采用 100mm 以上的堆焊焊带(国外主要采用l20mm以上的堆焊焊带)进行堆焊，在带宽增加的情况下，通过调整焊接工艺，保证堆焊层的各项性能指标。多头堆焊和宽焊带堆焊技术的应用，提高了加氢反应器的堆焊效率，缩短了反应器的制造周期。
3.2.5 单层堆焊代替双层堆焊技术
目前国内基本上采用双层堆焊层来保证反应器的抗腐蚀性能。第一层为过渡层，主要是保证堆焊层和母材的结合强度，表面为抗腐蚀层。双层堆焊(TP 309L+TP 347)的优点为堆焊工艺成熟、堆焊质量容易得到保证，但焊材耗量大，反应器价格相对较高。通过开发新型的堆焊材料和堆焊工艺，国外单层堆焊技术得到广泛应用(约占60％)。单层堆焊(TP 309 Cb)的优点是焊材消耗量少，焊接周期短，技术要求高，经济性较好。采用单层堆焊已成为加氢反应器堆焊技术发展的主流。
目前无论是国内还是国外 , 除了个别情况 , 很少有关于加氢反应器修复的文献报道。因此 , 如果在用检验发现了严重的缺陷 , 必须准确判定缺陷的具体位置、形态、尺寸大小等, 对其成因进行分析, 由有关方面专家共同商讨处理的对策 , 决不能轻易行事。通常情况下, 通过断裂力学方法对缺陷进行安全评定 , 是有足够的安全裕度的。
第4章加氢反应器在我国的应用现状及存在的问题
4.1 加氢反应器的应用现状
我国从20世纪70年代末开始有了加氢反应器的制造技术。第一重型机器厂2002年初完成了用2.25Cr-1Mo-0.25V钢材料制造出我国第一台锻焊结构加氢裂化反应器。反应器设计压力为11.68MPa，设计温度450℃，内径Ф4000mm，切线长23300mm，壁厚150mm，堆焊层为TP309L和TP347L，总重为542吨。由中国一重大连加氢反应器制造有限公司为中石油大连石化分公司建造的1400吨的特大型加氢反应器，2007年3月在一重加氢反应器制造公司的棉花岛基地研制成功，并起运运往大石化。该加氢反应器总长46m，外围直径4.9m，是我国自主建造的最大吨位原油冶炼装备。
为获得高质量的石油加工产品或增产石油化工原料和中馏分油，以及适应高含硫原油，劣质原油深加工的需要与改善环境条件等目的，在现代化石油加工工业中出现了加氢工艺装置。与此同时，加氢反应器分为加氢精制反应器和加氢裂化反应器。加氢反应器在加氢工艺中的目的就是为原料油和氢气在催化剂和温度压力条件下进行反应提供场所。随着现代炼油技术的不断发展与提高，热壁加氢反应器以其效率高、故障率低、结构简单等独特的优点，相继在炼油厂加氢装置中投人运行，取得了很高的经济效益。八十年代以来，我国石化系统热壁加氢反应器已逐步取代了原来的冷壁加氢反应器。
4.2加氢反应器在使用过程中存在的问题
由于热壁加氢反应器主体材料面临介质腐蚀、应力腐蚀、氢腐蚀、氢脆、回火脆化和蠕变脆化等一系列问题，其危险性在逐年递增。
表4-2 加氢反应器产生的缺陷及部位
续表4-2
第5章结论
虽然我国热壁加氢反应器技术的开发比国外一些国家较晚，但在国家有关主管部门的领导下，组织了研究’设计’制造和使用单位联合攻关，充分发挥各自优势，利用较短的时间，取得了显著成绩，已具有可与世界先进技术相比拟和竞争的水平与实力今后只要坚持科学发展观，积极支持技术创新，认真落实国家提出的实现重大技术装备国产化战略任务的决策，并对前述所提出的一些建议给予足够的重视，我国加氢反应器技术一定会取得更大的成就，为整个加氢技术的发展和企业经济效益的提高做出更大的贡献。
目前，加氢反应器制造技术的改进提高和材料的更新换代正在如火如荼的进行。随着装置模不断扩大, 加氢反应器也日趋大型化。加氢反应器的大型化和其苛刻的操作条件对设备材料选择、结构设计等都提出了较高要求。因此，加氢反应器的设计改进和对在役加氢反应器的局部的改进，从而提高加氢反应器的安全性和延长加氢反应器的使用寿命越来越受到人们的关注。
参考文献
1] 张振戎，张文辉，卢庆春．加氢反应器的发展历史[J].一重技术，2004，1-3．
[2] D. M. Altrichter. Shell Chemical Company LP. New Cata-lystTechnologiesforIncreasedHydrocrackerProfitabilityand Product Quality. NPRA Annual Meeting.March 21～23，2004.3～22.
[3] Magnus Harrod. Hydrogenation of oleo chemicalsatsupercritical single-phase conditions：influence ofhydrogenand substrate concentrations on the processAppliedCatalysis A：General 210（2001）207～215.
[4] 程丽华．石油炼制工艺学．中国石化出版社，2005．
[5] 洪学立，韩冰．热壁加氢反应器的制造和检验[J]．压力容器，2003，20（6）46．
[6] 王天普．石油化工设备维护检修技术．中国石化出版社，2005．
[7] 王学川．带缺陷加氢反应器的安全评估[J]．无损探伤，2002（6）：31～33．
[8] 王淑贤．热壁加氢反应器常见缺陷与防治措施[J]．氯碱工业，2002（7）：3745．
[9] 于利春．加氢裂化反应器损伤分析及对策[J]．中国化工装备．
[10] 谢孝文．加氢精制反应器焊接缺陷安全评定[J]．石油化工设备技术，2005，26(1) ：31～38．
11] 陈颖锋．加氢精制反应器的检验与分析[J]．压力容器，2001，18（1）：75～78．
[12] 偶国富．国产化加氢裂化装置反应器的运行和首次检验[J]．炼油设计，2000，30（5）：14～19．
[13] 袁耀如．加氢反应器制造与使用中的问题及对策[J]．石油化工设备，2004，33（2）：70～72．
[14] 张国信．对加氢反应器国外制造商的考察报告[J]．炼油技术与工程，2005，35（8）：24～27．
[15] 李超．国内外加氢技术特点及发展趋势[J]．石油规划设计，2004，15（6）：5～8．
[16] 陈建玉，袁榕．热壁加氢反应器深厚焊缝的TOFD检测技术[J]．压力容器2004，21（8）：46～48．
[17] 廖景娱．金属构件失效分析，化学工业出版社，2003．
[ 18] 魏新利, 吴金星.压力容器现代设计与安全技术, 化学工业出版社, 2004.
[ 19] 张兴福, 宣鸿彬, 王东.裂解汽油加氢反应二段反应器裂纹分析和修复[ J] .化工设备与防腐蚀;2003 (2):24-26.
[ 20] 蔡萍, 尹彩霞, 王钦, 张亮, 王小莉.加氢反应器管板与壳体焊接接头裂纹返修[ J] .石油化工设备, 2006, 35(4):64-65.
[ 21] 郑春华.PD一201加氢反应器腐蚀原因分析及修复[ J] .石油化工技术经济, 2007, 23 (3):50-58.
［22.］李大东> 加氢处理工艺与工程［N］> 北京: 中国石化出版社，5331: 23O20> ［23］黎国磊> 我国高压加氢设备国产化的成绩及面临的挑战［(］>石油化工设备，.//0，57( 2) : 4O.3>
[ 24] 刘学立, 韩冰.热壁加氢反应器的制造和检验[ J] .压力容器, 2003, 20 (6):46 -50.
[ 25] 王淑贤.热壁加氢反应器常见缺陷与防治措施[ J] .氯碱工业, 2002 (7):37-45. [ 26] 鄂运中.R301加氢精制反应器缺陷的安全性评价[ J] .炼油与化工, 2003, 14 (2):24-26.
[ 27] 谢孝文.加氢精制反应器焊接缺陷安全评定[ J] .石油化工设备技术, 2005, 26 (1):31-38.
[ 28] 陈颖锋.加氢精制反应器的检验与分析[ J] .压力容器,2001, 18 (1): 75 -78. [ 29] 偶国富.国产化加氢裂化装置反应器的运行和首次检验[ J] .炼油设计, 2000, 30 (5):14-19.
[ 30] 袁耀如.加氢反应器制造与使用中的问题及对策[ J] .石油化工设备, 2004, 33(2):70 -72.
[ 31] Roger Bate, Sandy Shrum, CMM Integration Framework[J], CMU/SEI Spotlight。
加氢反应器的设计 一：加氢反应器的设计背景 工程科学是关于工程实践的科学基础，现代过程装备与控制工程是工程科学的一个分支，因此，生产实习是工科学习的重要环节。在兰州兰石集团实习期间，对化工设备的发展前景和各种化工容器如反应釜、换热器、储罐、分液器和塔器等的有所了解和学习。生产实习的主要任务是学习化工设备的制造工艺和生产流程，将理论知识与生产实践相结合，理论应用于实际。因此，过程装备与检测的课程设计的设置是十分必要的。由于我们实习的加工车间正在进行加氢反应器的生产，而加氢反应器是石油化工行业的关键设备，其生产工艺和设计制造在化工设备中具有显著的代表性，为此，选择加氢反应器这一典型的化工设备作为课程设计的设计题目。 二：加氢反应器的发展背景： 加氢反应器是石油化工行业的关键设备，通常是在高温(350— 480℃)、高压(0一25MPa)、临氢、有硫化氢等腐蚀介质的恶劣工作条件下运行。近30年来，加氢技术发展迅速，加氢反应器由内部衬非金属隔热层的冷壁结构发展成为壳体内壁堆焊不锈钢层的热壁结构即热壁加氢反应器。热壁加氢反应器与冷壁加氢反应器相比具有以下显著优点:(1)在相同外形尺寸条件下，增大了反应器内部的有效容积，提高了生产能力;(2) 由于无内衬隔热层，避免了内衬板易破坏造成壳体局部超温导致局部鼓泡破坏;(3) 避免了上述原因造成设备频繁停车修复所造成经济和产量上的损失。因此，热壁加氢反应器逐步取代了冷壁加氢反应器，且具有越来越大型化的趋势。随着工业技术的发展，加氢反应器的用途也越来越多，在石油炼制工业中除用于加氢裂化外,还广泛用于加氢精制,以脱除油品中存在的含氧、硫、氮等杂质，并使烯烃全部饱和、芳烃部分饱和，以提高油品的质量。在煤化工中用于煤加氢液化制取液体燃料。 在有机化工中则用于制备各种有机产品，例如一氧化碳加氢合成甲醇、苯加氢制环己烷、苯酚加氢制环己醇、醛加氢制醇、萘加氢制四氢萘和十氢萘（用作溶剂）、硝基苯加氢还原制苯胺等。此外，加氢过程还作为化学工业的一种精制手段，用于除去有机原料或产品中所含少量有害而不易分离的杂质，例如乙烯精制时使其中杂质乙炔加氢而成乙烯；丙烯精制时使其中杂质丙炔和丙二烯加氢而成丙烯；以及利用一氧化碳加氢转化为甲烷的反应，以除去氢气中少量的一氧化碳等。 三加氢反应器的主要设计参数 1：引用的主要标准及规范
加氢反应器的应用与设计 李浩波 （宁波市化工研究设计院有限公司，宁波 315040） 摘要:本文结合实例阐述了煤焦油加氢项目中加氢反应器在高温、高压、临氢工况下的设计参数、结构设计等方面的内容。 关键词：新型抗氢钢；临氢设备；选材 中图分类号：TE966 文献标识码：A 1前言 在炼油化工行业中，为提高出油率和油的品位，60年代就开始采用“加氢”技术。目前在我国炼油行业广泛应用的“加氢”技术设备，主要为加氢精制及裂化装置。 加氢反应器是用于高温、高压，并在含有氢或氢加硫化氢介质条件下工作的重要炼油工艺设备，其操作条件极为苛刻，一旦发生事故将造成严重损失；另外其设备的造价比较昂贵，制造周期又长，所以，从设备的设计、制造及使用都必须予以极大地重视。 反应器按使用状态分为冷壁结构反应器和热壁结构反应器。在60年代及70年代初期，由于当时的冶金及制造工业水平所限（厚板的制造工艺技术、力学性能指标的保证、不锈钢堆焊技术等），为保证安全操作，从设计上多选择冷壁结构形式，即在反应器壳体内壁装焊保温钉增设一定厚度的隔热内衬层，以保证壳体的壁温一般不超过300o C，故称为冷壁加氢反应器。 热壁加氢反应器与冷壁加氢反应器的不同在于，壳体设计取消了内壁表面的隔热内衬层。这样，壳体将直接与反应器内部介质接触，从而使壳体在工作条件下的壁温升高，目前一般设计壁温已达450 o C左右，因此对壳体材料在化学成分及力学性能，尤其是高温力学性能方面有着更高、更严格的要求。 2反应器的设计参数 加氢精制反应器（R-0101）设计参数：设计压力18MPa，设计温度450o C；介质为油气、氢气、硫化氢，其中硫化氢含量为0.1%；氢分压15MPa；反应器内径1800mm，切线长度17400mm。 相对而言，与目前国内正运行的反应器相比，这两台反应器的压力较大，温度较高。 3反应器材料的选择 根据反应器的设计温度和氢分压，按照API 抗氢曲线（临氢作业用钢防止脱碳和微裂的操作极限）和SH/T 3096-2012 《高硫原油加工装置设备和管道设计选材导则》，反应器壳体基层可选用2.25Cr-1Mo-0.25V钢。 热壁加氢反应器的壳体材料在使用中经受不了反应过程中高温、高压条件下氢和硫化氢的腐蚀，为此设计采用在其内壁堆焊耐腐蚀不锈钢层的措施。目前具体应用于产品的有单层堆焊及双层堆焊两种结构。单层堆焊为只堆一层T.P.347L，双层堆焊是先堆焊一层T.P.309L成分的不锈钢作为过渡层，再堆焊一层T.P.347成分的不锈钢。采用单层或双层堆焊结构，其关键是堆焊的工艺技术水平能否保证设计技术条件对不锈钢堆焊层的性能指标要求。本设备采用双层堆焊层：厚度为3mm的E309L和厚度为3.5mm的E347。 4反应器结构特点 加氢过程由于存在有气、液、固三相的放热反应，欲使反应进料（气、液两相）与催化剂（固
加氢反应器 分类号：TE966文献标识码：A 文章编号：1000-7466（2000）02-0010-03 Safety analyses on operating condition for hydrogenation reactor YANG Huo-sheng DONG Shao-ping CAO Shui-quan (Zhenhai Refining & Chemical Company Limited,Ninbo 315207,China) LIN Jian-ho ng CHEN Jin (East China University of Science and Technology, Shanghai 200237,China) Abstract：On the basis of the dissection results for specimen block, the estimation of the minimum pressurization temperature was conducted, the flaw that exists in the reactor was also evaluated with fracture mechanics method. The results showed that reactor has enough safety tolerance. Key words：hydrogenation reactor；minimum pressurization tem perature；safety assessment▲由于制作热壁加氢反应器的2.25Cr-1Mo钢是Cr-Mo钢中回火脆化敏感性较高的钢种，而热壁加氢反应器的操作温度又长期处在325～575℃的回火脆化温度区。因此，热壁加氢反应器投入使用后，其材料的回火脆化是不可避免的。在反应器开停工过程中，当器壁温度较低时，器壁材料的韧性就有可能由于氢脆和回火脆共同作用而大幅度下降。此时，如果反应器器壁中的应力水平较高，就有可能诱发脆性破坏事故。为了避免此类事故发生，通常采取的措施是设定反应器的最低升压温度。即当反应器内温度低于最低升压温度时，内压力不能超过预先设定的压力限。对于加氢裂化反应器，通常规定在床层温度低于135℃时，压力不得超过反应器设计压力的1/3。由于在热壁加氢反应器的服役过程中，其材质劣化状况会随着服役时间的增长而逐渐增加，这使得在反应器投用初期偏于安全的限压升温措施到了反应器服役的后期就可能变得危险。因此，根据反应器的材质劣化状况来准确地推断反应器的使用安全状态，并确定合理的最低升压温度，对于保障热壁加氢反应器长期使用的安全性是十分重要的。 根据对试板材料性能所开展的一系列研究结果可以确定，反应器在经过近3万h的运行后，其材料没有发生明显的回火脆化，在现行工况条件下运行发生氢致开裂的可能性也很小。因此，加氢反应器的运行安全更多要取决于操作条件的变化状况。 1最低升压温度估算 1.1估算最低升压温度方法 目前比较传统的确定热壁加氢反应器的最低升压温度的方法，是采用如图1所示的安全分析线图。采用这种方法设定最低升压温度时需要具备材料的脆性系数J、材料屈服强度σ0.2和材料的上平台冲击功CNV-us。推算过程按下面的基本步骤进行。 （1）根据材料的脆性系数J，由图1a推算出反应器长期服役后材料的FATT。 图1确定最低升压温度的安全分析线图 （2）根据材料的屈服强度σ0.2和上平台冲击功CNV-us，由Rolfe-Novak关联式推算出材料在上平台温度下断裂韧度K IC-US。Rolfe-Novak关联式为： （KIC/σ0.2）2=0.6478(CNV-us/σ0.2-0.0098) (3)根据材料的屈服强度σ0.2，由图1d求出在屈服应力σ0.2作用下反应器中对应于裂纹长度为a cr的假定裂纹所具有的应力强度因子KIC。 (4)根据以上推算所得的FATT、K IC-US和K IC，即可通过图1b和图1c推算出含有长度为a cr假想裂纹的反应器不发生脆性破坏的最低升压温度。 1.2最低升压温度估算 为了在进行最低升压温度估算时有对比性，以反应器为对象，假设其内表面存在

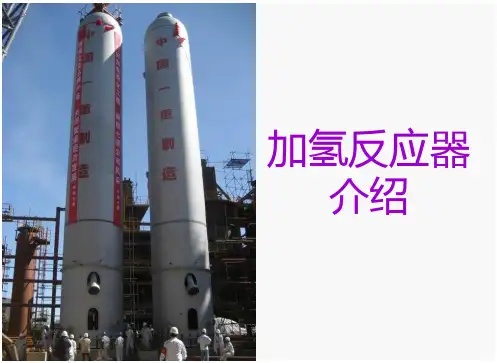

加氢反应器介绍 加氢反应器是加氢裂化装置的核心设备，它操作于高温、高压、临氢(含H2S)环境下，且进入反应器内的物料中往往含有硫和氮等杂质。由于加氢反应器使用条件苛刻，在反应器的发展历史上主要围绕提高反应器使用的安全性。所以无论是设计还是制造，除了需要强调使用性能外，还必须强调其安全性能。 1.影响加氢过程的因素 1.1氢气分压 提高氢分压有利于加氢过程反应的进行，加快反应速度。在固定反应温度及其他条件下，压力对转化深度有正的影响。产品的质量受氢分压影响较大。 1.2 反应温度 影响反应速率和产品的分布和质量。 1.3 空速 空速影响反应器的体积和催化剂用量，降低空速对于提高加氢过程反应的转化率是有利的。 1.4 氢油比 氢油比对加氢过程的影响主要有三个方面：影响反应的过程；影响催化剂使用寿命；过高的氢油比将增加装置的操作费用及设备投资。 2.加氢反应器可能发生的主要损伤型式有哪些呢？ 2.1 高温氢腐蚀 在高温高压操作状态下，侵入并扩散在钢中的氢与固溶碳或不稳定的碳化物发生化学反应，生成甲烷； 即Fe3C+4[H]→CH4+3Fe。 影响高温氢腐蚀的主要因素温度、压力和暴露时间的影响、合金元素和杂质元素的影响、热处理的影响、应力的影响。 2.2 氢脆 氢脆是由于氢残留在钢中所引起的脆化现象。产生了氢脆的钢材，其延伸率和断面收缩率显著下降。 2.3 高温H2S腐蚀 硫化氢和氢气共存条件下，比硫化氢单独存在时对钢材产生的腐蚀还要更为剧烈和严重。其腐蚀速度一般随着温度的升高而增加。 2.4 连多硫酸应力腐蚀开裂
