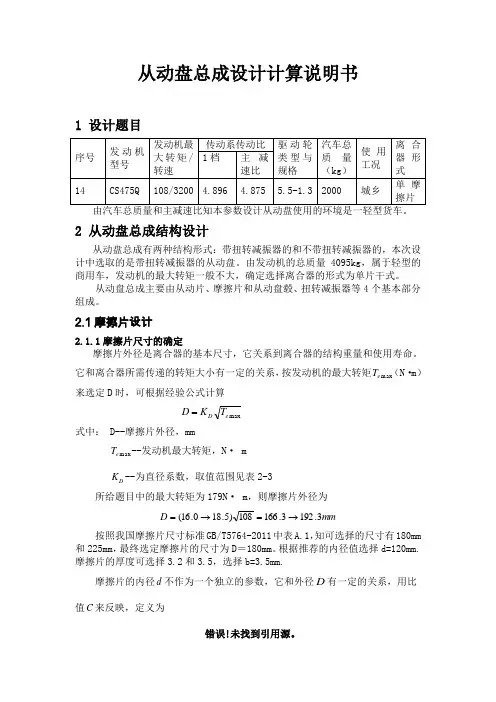

从动盘总成设计计算说明书
1 设计题目
2 从动盘总成结构设计
从动盘总成有两种结构形式：带扭转减振器的和不带扭转减振器的，本次设计中选取的是带扭转减振器的从动盘。由发动机的总质量4095kg ，属于轻型的商用车，发动机的最大转矩一般不大，确定选择离合器的形式为单片干式。
从动盘总成主要由从动片、摩擦片和从动盘毂、扭转减振器等4个基本部分组成。
2.1摩擦片设计
2.1.1摩擦片尺寸的确定
摩擦片外径是离合器的基本尺寸，它关系到离合器的结构重量和使用寿命。它和离合器所需传递的转矩大小有一定的关系，按发动机的最大转矩max e T （N ·m ）来选定D 时，可根据经验公式计算
max e D T K D =
式中： D--摩擦片外径，mm
max e T --发动机最大转矩，N · m
D K --为直径系数，取值范围见表2-3
所给题目中的最大转矩为179N · m ，则摩擦片外径为
mm D 3.1923.166108)5.180.16(→=→=
按照我国摩擦片尺寸标准GB/T5764-2011中表A.1，知可选择的尺寸有180mm 和225mm ，最终选定摩擦片的尺寸为D ＝180mm 。根据推荐的内径值选择d=120mm.摩擦片的厚度可选择3.2和3.5，选择b=3.5mm.
摩擦片的内径d 不作为一个独立的参数，它和外径D 有一定的关系，用比值C 来反映，定义为
比值关系到从动片总成的结构设计和使用性能。增加有利于离合器的散热和减少摩擦片内外缘滑磨速度差。但是，过分增加会使得摩擦片面积减小，影响其传递转矩的能力。按照目前的设计经验，70.0~53.0=C 一般说来，发动机转速越高，取值越大。由离合器摩擦片的尺寸系列和参数表A.1取得67.0180
120==C ，在推荐的范围之内，内径d ＝120mm 。
2.1.2 后备系数β的确定
后备系数保证了离合器能可靠地传递发动机扭矩，同时它有助于减少汽车起步时的滑磨，提高了离合器的使用寿命。但为了离合器的尺寸不致过大，减少传递系的过载，使操纵轻便等，后备系数又不宜过大。由于所设计的离合器为膜片弹簧离合器，在使用过程中其摩擦片的磨损工作压力几乎不会变小（开始时还有些增加），主要在城乡运行，使用条件不好，根据表2-1的取值范围，初取β=1.5。
表2-1 离合器后备系数β取值范围 车型
后备系数 乘用车及最大总质量小于6t 的商用车
1.20-1.75 最大总质量为6-14t 的商用车
1.50-
2.25 挂车 1.80-4.00
2.1.3单位压力p 的确定
摩擦面上的单位压力P 的值和离合器本身的工作条件,摩擦片的直径大小,后备系数,摩擦片材料及质量等有关。
离合器使用频繁,工作条件比较恶劣单位压力P 较小为好。当摩擦片的外径较大时也要适当降低摩擦片摩擦面上的单位压力P 。因为在其它条件不变的情况下，由于摩擦片外径的增加，摩擦片外缘的线速度大，滑磨时发热厉害，再加上因整个零件较大，零件的温度梯度也大，零件受热不均匀，为了避免这些不利因素，单位压力P 应随摩擦片外径的增加而降低。选取时应考虑离合器的工作条件、发动机后备功率的大小、摩擦片尺寸、材料及其质量和后备系数等因素。
这里选择石棉基材料的摩擦片，μ选择0.3.
摩擦片的相关参数如下
摩擦片外径D摩擦片内径d后备系数β厚度b单位压力Po槽数
180mm120mm 1.5 3.50.214MPa24
2.2 从动片的设计
从动盘对离合器工作性能影响很大，设计时应满足如下要求：
1)从动盘的转动惯量应尽可能小，以减小变速器换挡时轮齿间的冲击。
2)从动盘应具有轴向弹性，使离合器结合平顺，便于起步，而且使摩擦面压力均匀，以减小磨损。为了使从动盘具有轴向弹性，在从动片的外缘开6-12个T型槽，行程徐东扇形，并将扇形部分冲压成依次向不同方向弯曲的波浪形。两侧的摩擦片分别铆接在相隔的一个扇形上。T型槽还有利于散热的作用。
3)应安装扭转减振器，以避免传动系共振，并缓和冲击。
4）从动片要求质量轻，一般厚度取1.3-2.5mm，本次设计初选从动片厚度为1.5mm。
具体的结构设计见图纸。
2.3 从动盘毂的设计
从动盘毂是离合器中承受载荷最大的零件，它几乎承受由发动机传来的全部转矩。它一般采用齿侧对中
的矩形花键安装在变速器的第一轴上，花键的尺寸可根据摩擦片的外径D与发动机的最大转矩T m ax
e选择。
发动机转矩是从动盘毂的花键孔输出，变速器第一轴花键轴就插在该花键孔内。从动盘毂和变速器第一轴的花键结合方式，目前都采用齿侧定心的矩形花键。花键之间为动配合，这样，在离合器分离和结合过程中，从动盘毂能在花键轴上自由滑动。
为了保证从动盘毂在变速器第一轴上滑动不产生歪斜，影响离合器的彻底分离，从动盘毂的轴向长度不宜过小，一般取其尺寸与花键外径大小相同，对在艰难情况下工作的离合器，其盘毂的长度更大，可达花键外径的1.4倍。
2.3.1从动盘毂花键尺寸选择
由从动盘的外径D，发动机转矩根据表3-6，
售楼部设计说明 一、前台接待： 前台接待一般分为两种形式 ●销售居多坐在前台接到区域内进行轮班接客，同事兼顾礼仪或者门童的区域。 ●销售与前台接待部分分开，为不使前台看着相对凌乱，只有轮班数位销售于前 台，同时兼顾门童、或者礼仪的工作区域。 二、水吧： 水吧营造销售中心内部温馨环境，其主要功能为上访或者邀约顾客提供茶点、 软饮、酒水服务。一般设置吧台、酒柜、以及后备操作间及其储物。三、沙盘区： 沙盘区放置沙盘、展示性区位图、宣传展架等... 沙盘区的设计与日后沙盘的 形式有直接关系。一般情况下沙盘制作公司会根据现场情况来制作沙盘大小以 及区位图的尺寸。由于本项目是高端精品豪宅楼盘不会产生千人聚集排队摇号 的场景。多数以会员式销售的形式体现。所以沙盘区要体现空间宽裕但不宜铺 张过渡浪费面积、但要在客户看房动线来考虑布置位置以体现客户尊贵 感。考虑对楼书的摆放位置。 四、洽谈区： 洽谈区是客户在看过沙盘以及对项目有了相应具体了解的情况之后进行商务 洽谈并深入了解楼盘信息的商谈区域。其特点是要与整体高端调性以及设计风 格类似。要体现商务氛围并且要体现尊贵感。置于面积要求需要因地制 宜。浅谈区设计上第一体现私密性、第二体现温馨舒适的环境、避免让人不适 与紧张的气氛。私密性主要是客户在洽谈过程中尽量避免与其他客户产生过渡 交流。第二是避免其他销售人员在洽谈过程中对本次洽谈的影响。在洽谈区 的设计上要考虑与水吧等个服务区域的配合。考虑对楼书的摆放位置。
五、VIP室： vip室是针对重点客户、意向客户、签约客户进行深入交谈或付款的私密空间。 六、影音室： 主要播放一些对项目的宣传的影片、照片、对开发商的宣传片、对产品的影音宣传等场所。 七、产品展示区： 部分楼盘尤其是精装修楼盘会对所用材料以及产品在特定区域以做展示。包括硬装、以及各种硬装和五金材料。体现开发商实力和项目产品品质。 八、看房通道： 在售楼中心与样板间之间会有看房通道、看房通道在前期设计过程中就应该考虑： 1.售楼中心与样板间之间如何过渡。 2.周边园林景观的展现。 3.小区内物业的诠释，在客户通过看房通道以及进入售楼部的第一刻起就要感受到其尊贵 感、和超五星的服务体验。在看房通道的硬件上、软件上都要在次关键环节上体现。 九、停车场： 停车场时可与第一次到达项目最先产生印象的位置。停车场要求设计车位合理充裕，但不宜过多。要在停车场入口设置岗亭、同时在停车场内部设置岗亭。以便物业保安的有利引导。从停车场来到销售中心的东线也要详细考虑周全。不已过长，最好布置电瓶车接待同事物业引导。在需要步行区域对园林展示区的设计也要别具匠心。 十、园林示范区： 园林示范区一般有两种形式：1、这种情况作为展示使用，后期因为需要会拆除。2、第二种情况的示范区与日后小区园林景观如出一辙，没有变化。第二种情况需要园林设计考虑前期销售的需要在此处的园林设计浓墨重彩。园林要考虑客户东线来布置景观设计。
机械设计课程设计 计算说明书 设计题目：带式输送机 班级： 设计者： 学号： 指导老师： 日期：2011年01月06日
目录 一、题目及总体分析 (1) 二、选择电动机 (2) 三、传动零件的计算 (7) 1）带传动的设计计算 (7) 2）减速箱的设计计算 (10) Ⅰ.高速齿轮的设计计算 (10) Ⅱ.低速齿轮的设计计算 (14) 四、轴、键、轴承的设计计算 (20) Ⅰ．输入轴及其轴承装置、键的设计 (20) Ⅱ．中间轴及其轴承装置、键的设计 (25) Ⅲ．输出轴及其轴承装置、键的设计 (29) 键连接的校核计算 (33) 轴承的校核计算 (35) 五、润滑与密封 (37) 六、箱体结构尺寸 (38) 七、设计总结 (39) 八、参考文献 (39)
一、题目及总体分析 题目：带式输送机传动装置 设计参数： 设计要求： 1).输送机运转方向不变，工作载荷稳定。 2).输送带鼓轮的传动效率取为0.97。 3).工作寿命为8年，每年300个工作日，每日工作16小时。设计内容： 1.装配图1张； 2.零件图3张； 3.设计说明书1份。 说明： 1.带式输送机提升物料：谷物、型砂、碎矿石、煤炭等； 2.输送机运转方向不变，工作载荷稳定； 3.输送带鼓轮的传动效率取为0.97； 4.工作寿命为8年，每年300个工作日，每日工作16小时。
装置分布如图： 1. 选择电动机类型和结构形式 按工作条件和要求选用一般用途的Y 系列三相异步电动机，卧式封闭。 2. 选择电动机的容量 电动机所需的工作效率为： d w d P P η= d P -电动机功率;w P -工作机所需功率; 工作机所需要功率为： w Fv P 1000 ＝ 传动装置的总效率为： 42d 1234ηηηηηη＝ 按表2-3确定各部分效率： V 带传动效率97.01=η， 滚动轴承传动效率20.97η＝， 三 相电压 380V
CA6140车床上的法兰盘 1、零 件 的 分 析 1.1零件的作用 题目所给定的零件是CA6140车床上的法兰盘， 法兰盘起联接作用是车床上的重要零件。 1.2 零件的工艺分析 法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045 .00+mm 的孔为中心 ,包括：两个Φ12.034.0100--mm 的端面, 尺寸为Φ0017.045-mm 的圆柱面,两个 Φ90mm 的端面及上面的4个Φ9mm 的透孔. Φ06.045-mm 的外圆柱面及上面的Φ6mm 的销孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面. 并且其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面. 2、工 艺 规 程 设 计 2.1确定毛坯的制造形式 零件材料为HT200，由于该零件是中批生产，而且零件轮廓尺寸不大，故采用金属模铸造，法兰盘因毛坯比较简单，采用铸造毛坯时一般是成队铸造，再进行机械加工。这从提高生产率，保证加工精度上考虑也是应该的。 2.2基面的选择 基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚着，还会造成零件大批报废，使生产无法正常进行。 1）粗基准的选择 选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工序提供精基准。选择粗基准的出发点是：一要考虑如何分配各加工表面的余量：二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。这两个要求常常是不能兼顾的，但对于一般的轴类零件来说，以外圆作为粗基准是完全合理的。对本零件而言，由于每个表面都要求加工，为保证各表面都有足够的余量，应选加工余量最小的面为粗基准（这就是粗基准选择原则里的余量足够原则）现选取
目录 1 零件的工艺分析及生产类型的确定 (1) 1.1 零件的作用 (1) 1.2 零件的工艺分析 (2) 1.3 零件的生产类型 (2) 2 选择毛坯、确定毛坯尺寸、设计毛坯图 (2) 2.1 确定毛坯的制造形式 (2) 2.2 毛坯尺寸公差与机械加工余量的确定 (2) 3 选择加工方法、制定工艺路线 (3) 3.1 基面的选择 (3) 3.2 制定工艺路线 (4) 4 工序设计 (6) 4.1 选择加工设备与工艺装备 (6) 5 切削用量及基本时间 (11) 5.1 工序1的切削用量及基本时间的确定 (11) 5.2 工序2的基本时间的确定 (13) 5.3 工序3的基本时间的确定 (13) 5.4 工序4的基本时间的确定 (14) 5.5 工序5的基本时间的确定 (15) 5.6 工序6的基本时间的确定 (16) 5.7 工序7的切削用量及基本时间的确定 (16) 5.8 工序8的基本时间的确定 (18) 5.9 工序9的基本时间的确定 (19) 5.10 工序10的切削用量及基本时间的确定 (19) 6 夹具设计 (21) 6.1 夹具分析 (20) 6.2夹具设计 (20) 7 设计小结 (22) 8 参考文献 (23)
1零件的工艺分析及生产类型的确定 1.1零件的作用 题目所给定的零件是CA6140车床的法兰盘，为盘类零件，用于卧式车床上，主要作用是标明刻度实现纵向进给，零件100上标有刻度线用来对齐刻度盘上的刻度线。外圆上钻有4 的定位孔实现精确定位，法兰盘中部有20的通孔。车床的变速箱固定在主轴箱上，靠法兰
盘定心。法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。 1.2零件的工艺分析 零件材料为灰铸铁HT200，该材料强度不高，但其耐磨性、耐热性及减震性很好，适用于承受较小应力，要求耐磨、减震等的零件。 它的所有表面都需切削加工。B面需抛光或精磨处理，表面粗糙度值为0.4的外圆表面需细车或精磨加工，表面粗糙度值为0.8的外圆表面需细车或精磨加工，表面粗糙度值为1.6的端面需精车，20需精铰和4和Φ9的孔钻孔即可，Φ6的孔需粗铰加工。其它表面粗糙度 要求不高的外表面均可由半精车获得。外圆为100的左端面、外圆为90的右端面和45的 外圆面有圆跳动要求，外圆为90的端面上有四个9的孔且非对称分布。 1.3零件的生产类型 以设计题目知，生产类型为中大批生产，零件是机床上的法兰盘，质量为1.4Kg，查表可知其属轻型零件，设Q=5000件/年，n=1件/台；结合生产实际，备品率和废品率分别为10%和1%，则该零件的生产纲领 N=5000×1×（1+10%+1%）=5550件/年 2选择毛坯、确定毛坯尺寸、设计毛坯图 2.1确定毛坯的制造形式 零件材料为HT200，根据零件材料确定毛坯为铸件。 由于该零件是中批生产，而且零件轮廓尺寸不大，零件重量为1.4kg，确定毛坯的铸造方法选用砂型机器造型。 2.2毛坯尺寸公差与机械加工余量的确定 求最大轮廓尺寸根据零件图计算轮廓尺寸，长91mm，宽100mm，高100mm，故最大轮廓尺寸为100mm。 选取公差等级CT 铸造方法按机器造型、铸件材料按灰铸铁得公差等级CT范围为8～10级，取为10级。 求铸件尺寸公差根据加工面的基本尺寸和铸件公差等级CT，查表得，公差带相对于基
目录 一、序言 (2) 二、零件分析 (2) 1零件的作用 (2) 2零件的工艺分析 (2) 三、工艺规程设计 (3) 1确定毛坯的制造形式 (3) 2基面的选择 (3) 3制定工艺路线 (3) 4毛坯尺寸的确定与机械加工余量 (5) 5确定各道工序的切削用量及基本工时 (5) 四、夹具的设计 (14) 1问题的提出 (14) 2夹具设计 (14) 五、三维建模 (16) 五、设计总结 (21) 六、参考文献 (22)
一、序言 机械制造装备课程设计是在我们学完了大学的全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我的大学生活中占有重要的地位。 通过本次课程设计，应该得到下述各方面的锻炼： 1、能熟练运用机械制造课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。 2、提高结构设计的能力。通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。 3 、学会使用手册及图表资料。掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。 此次设计的是CA6140车床法兰盘及夹具设计。首先，对工件进行分析得出工艺路线；再着重进行夹具的设计，其中包括定位的设计、夹紧力的设计，夹紧和定位原件的选择。 由于能力所限，设计尚存在许多不足之处，恳请老师予以指教。 二、零件分析 1、零件的作用 题目所给的零件是法兰盘，为盘类零件，用于卧式车床上。车床的变速箱固定在主轴箱上，靠该法兰盘定心。法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。 2、零件的工艺分析 28±，进行夹具设计，生产批法兰盘零件，要求钻孔Ф6和Ф4，保证尺寸3.0 量为中批量生产。以零件心轴和一端面定位，夹紧另外一端面。用快换钻套保证 28±。 孔Ф6和Ф4的位置，即尺寸3.0
