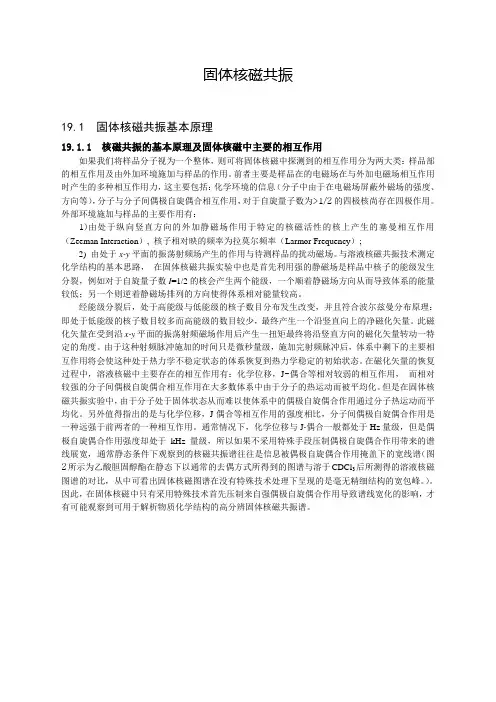

19.1 固体核磁共振基本原理
19.1.1
核磁共振的基本原理及固体核磁中主要的相互作用
如果我们将样品分子视为一个整体， 则可将固体核磁中探测到的相互作用分为两大类： 部的相互作用及由外加环境施加与样品的作用。 前者主要是样品内在的电磁场在与外加电磁场相互 作用时产生的多种相互作用力， 这主要包括： 化学环境的信息 (分子中由于内在电磁场屏蔽外磁场 的强度、 方向等)，分子内与分子间偶极自旋偶合相互作用， 对于自旋量子数为 >1/2 的四极核尚存 在四极作用。外部环境施加与样品的主要作用有：
1)由处于纵向竖直方向的外加静磁场作用于特定的核磁活性的核上产生的塞曼相互作用 Zeeman Interaction ) , 核子相对映的频率为拉莫尔频率( Larmor Frequency ) ;
2) 由处于 x-y 平面的振荡射频场产生的作用与待测样品的扰动磁场。与溶液核磁共振技术测 定化学结构的基本思路， 在固体核磁共振实验中也是首先利用强的静磁场是样品中核子的能级发 生分裂， 例如对于自旋量子数 I =1/2 的核会产生两个
能级， 一个顺着静磁场方向从而导致体系的能 量较低；另一个则逆着静磁场排列的方向使得体系相对能量较高。
经能级分裂后，处于高能级与低能级的核子数目分布发生改变，并且符合波尔兹曼分布原理：
化矢量在受到沿 x-y 平面的振荡射频磁场作用后产生一扭矩最终将沿竖直方向的磁化矢量转动一 特定的角度。由于这种射频脉冲施加的时间只是微秒量级，施加完射频脉冲后，体系中剩下的主要
相互作用将会使这种处于热力学不稳定状态的体系恢复到热力学稳定的初始状态。 复过程中，溶液核磁中主要存在的相互作用有：化学位移，
固体核磁共振
样品内 即处于低能级的核子数目较多而高能级的数目较少，
最终产生一个沿竖直向上的净磁化矢量。 此磁
在磁化矢量的恢
J- 偶合等相对较弱的相互作用， 而相
对较强的分子间偶极自旋偶合相互作用在大多数体系中由于分子的热运动而被平均化。但是在固体
核磁共振实验中，由于分子处于固体状态从而难以使体系中的偶极自旋偶合作用通过分子热运动而
平均化。另外值得指出的是与化学位移，J-偶合等相互作用的强度相比，分子间偶极自旋偶合作用
是一种远强于前两者的一种相互作用。通常情况下，化学位移与J-偶合一般都处于Hz量级，但是
偶极自旋偶合作用强度却处于kHz量级，所以如果不采用特殊手段压制偶极自旋偶合作用带来的
谱线展宽，通常静态条件下观察到的核磁共振谱往往是信息被偶极自旋偶合作用掩盖下的宽线谱
（图2所示为乙酸胆固醇酯在静态下以通常的去偶方式所得到的图谱与溶于CDCI 3后所测得的溶
液核磁图谱的对比，从中可看出固体核磁图谱在没有特殊技术处理下呈现的是毫无精细结构的宽包
峰。）。因此，在固体核磁中只有采用特殊技术首先压制来自强偶极自旋偶合作用导致谱线宽化的影
响，才有可能观察到可用于解析物质化学结构的高分辨固体核磁共振谱。
图1上图蓝线所示为乙酸胆固醇酯的固体13C NMR （静态，未进行强功率去偶）而下图红线记录的是将其
溶于CDCI 3后的溶液状态的核磁共振谱。由此可见在固体状态由于化学位移各向异性及强偶极相互作用等因素的存在使谱线展宽为毫无精细结构的图谱。
在固体核磁测试中，虽然质子的自然丰度与旋磁比都比较高，但是由于体系中质子数目多，相
互偶极自旋耦合强度远高于稀核，例如 13
C 和 15N 等，因此在大多数情况下固体核磁采用魔角旋 转技术 (MagiC Angle Spinning MAS) 与交叉极化技术 (Cr0SS P0larizati0n CP) 可得到高分辨的杂
核固体核磁谱。对于 1H 必须采用魔角旋转与多脉冲结合方式（
MultipulSe Spinning CRAMPS ）将质子的磁化矢量转至魔角方向方能得到高分辨质子谱。
19.1.2 魔角旋转技术
在静态固体 NMR 谱中主要展现的是化学位移各向异性、偶极自旋耦合和四极相互作用的信 息，这些物理作用往往展现出的是宽线谱。如果在研究中对这些信息不感兴趣，而更多关注于化学
位移与J-耦合时，可通过将样品填充入转子， 并使转子沿魔角方向高速旋转， 即可实现谱线窄化的
0=54.7 °（即正方体的体对角线方向）旋转时，上述强的化学位移各向异性、偶极自旋偶合和四极
相互作用被平均化， 而其他相对较弱的相互作用便成为主要因素，
共振谱。值得指出的是由于 1H 核的自然丰度非常高， 因此 1H-1H 核之间的偶极作用远强于 13
C-13C
之间的相互作用，因此在不是太高的旋转速度下就可以实现压制 要实现完全压制 1
H- 1H 核之间的偶极作用在许多固体核磁共振谱仪上还是难以实现的。实验中一
般采用两种气流： bearing gaS 和 driving gaS （见图 3 所示）， 前者使样品管能够浮起并且在样 品管旋转过程中具有使其处于平衡状态的功能， 后者通过吹动样品管的锯齿帽而使之沿魔角所在方 向进行高速旋转。
C0mbined R0tati0n and
目的。
这是因为上述作用按时间平均的哈密顿量均含有因子（
1-3C0S 20）,因此如果将样品沿
因此有利于得到高分辨固体核磁
13C-13C 之间的偶极相互作用，但
Kel-F 图2
或BN bearing gas 和driving gas 。
（Po wder pattern
）的卫星峰。各旋转边带之间的间距
（用Hz表示）正好是样品管的旋转速度, 并且均匀分布在各向同性的化学位移所在的主峰的两侧。
当旋转速度加快时，旋转边带的间距也加大, 具体实例见图4，最终呈现为各向同性的化学位移。
spinning rate
图3固体核磁共振实验中旋转边带与魔角旋转速度的相互关联关系
目前样品管的旋转速度随样品管的尺寸不同可在
1-35 kHz 范围内调解，这对于自然丰度比较
低的核，例如：13C ,15N 可以有效抑制体系中的同核偶极相互作用，但对于自然丰度很高的核，例
ID kHz
10
-5
5
0 kB z
如1H,19F 等，由于体系中的偶极作用强度往往大于 100 kHz ，因此如果单纯依靠魔角旋转技术是
难以获得高分辨图谱的。
19.1.3 交叉极化技术
对于13C,15N等体系虽然通过魔角旋转技术有效地压制了同核偶极相互作用, 但是这些核的旋磁比比较小，自然丰度比较低，因此如果采用直接检测这些核的实验方法将导致整个实验过程的灵
敏度非常低。为进一步提高这些核的实验灵敏度，又发展了交叉极化技术。通过该技术可将1H核的磁化矢量转移到13C或15N等杂核上，从而提高这些杂核的实验灵敏度。
通过交叉极化技术测定固体杂核的核磁共振脉冲程序如下:
交叉极化过程的详细物理解释需要采用平均哈密顿理论(
Average Hamiltonian Theory ),
在此仅对此过程进行简单的描述。起初施加于氢核上的
90 ex 脉冲将氢沿 z 方向的初始磁化矢量转 变到-y 方向，这时施加于氢的脉冲磁场的相位迅速由
X-轴转变为-y 轴。
经过此相位转变后，氢的
磁化矢量就被锁定在-y 轴上，因为此时氢的磁化矢量的方向与外在脉冲静磁场的方向一致，即这
时沿-y 方向的磁场如同外加静磁场所起的作用一样，会使氢的磁化矢量沿脉冲磁场所在的 -y 方向
产生能级分裂，使得在此坐标系中氢的
a *H 和3H 的数目分布有所不同。值得指出的是此时杂核在
-y 方向的磁化矢量为零，其 a x 和3X 之间的数目分布相等。此时若在杂核
X 上沿-y 方向也施加一
脉冲磁场，并且使得 Y B i (1H)= Y B I (X ) (Hartma nn-Hahn Con diti on)
时，氢从低能态可吸收来自杂
核的偶极相互作用的能量跳到高能态， 而相应的杂核的一部分核子则从高能态跳回到低能态, 使得
原来磁化矢量为零的状态转变为极化状态。整个极化转移过程可由图
6表示。
P ' ■
AIN*O
中Jr
图5 交叉极化过程的定性解释
——
------
* * i
1 Hl r
在交叉极化进行前由于锁场脉冲磁场的作用如同静磁场一样,
因此在脉冲磁场所在的旋转坐标
图4交叉极化的脉冲序列。此脉冲序列的净结果是将核磁活性较高的核的磁化矢量传递给核磁活性较低的核 的磁化矢量，从而提高相关杂核固体核磁共振实验的灵敏度。
y FIO
