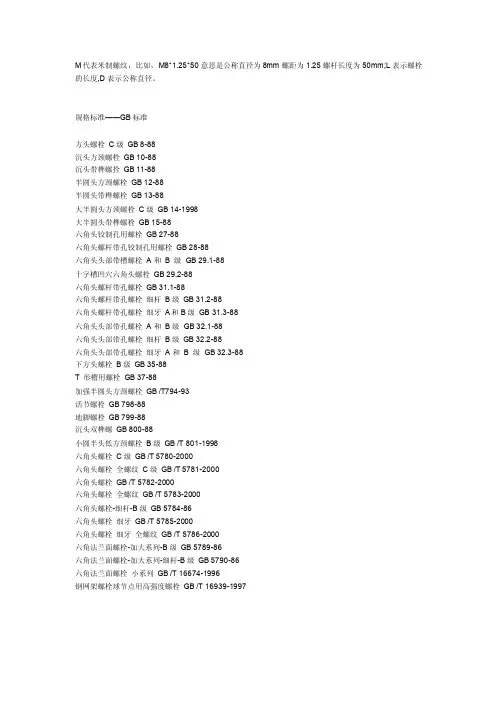

M代表米制螺纹，比如，M8*1.25*50意思是公称直径为8mm螺距为1.25螺杆长度为50mm;L表示螺栓的长度,D表示公称直径。

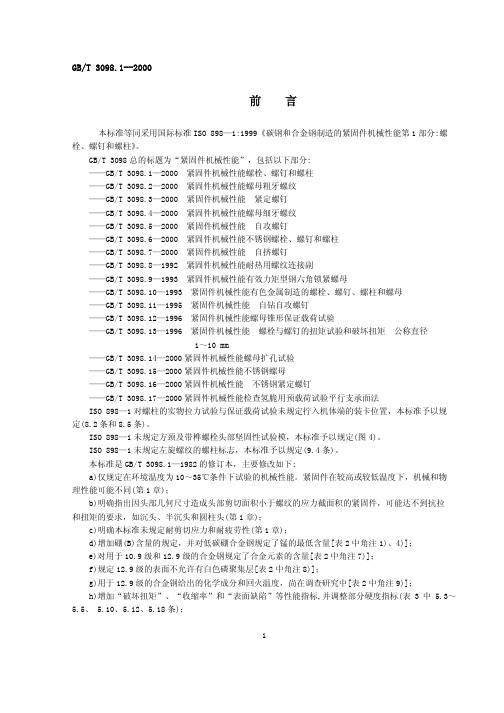

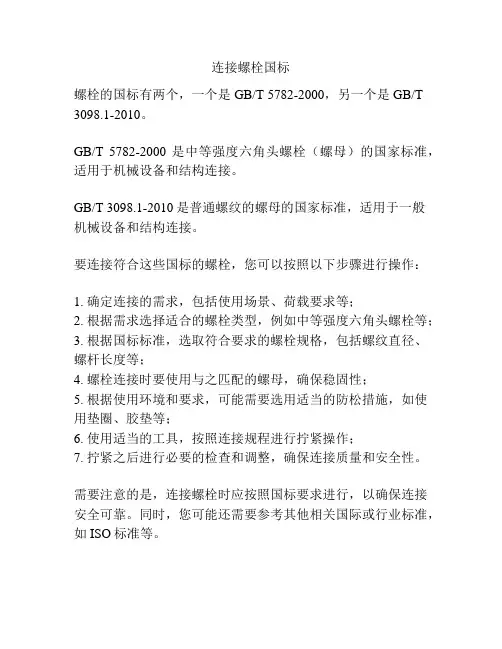

规格标准——GB标准

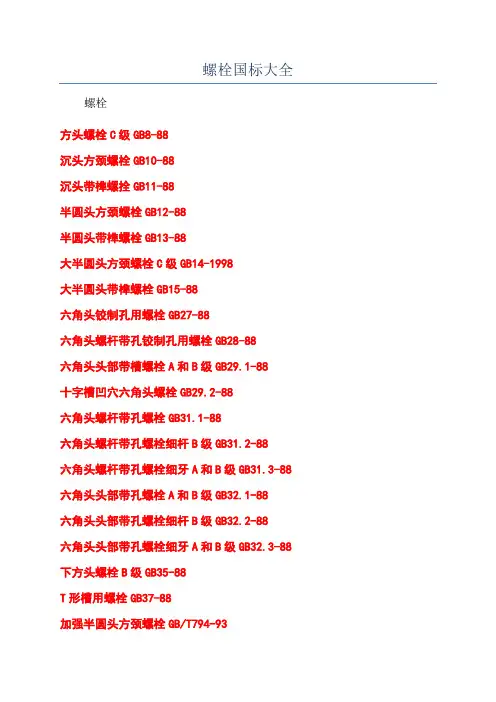

方头螺栓C级GB 8-88
沉头方颈螺栓GB 10-88
沉头带榫螺拴GB 11-88
半圆头方颈螺栓GB 12-88
半圆头带榫螺栓GB 13-88
大半圆头方颈螺栓C级GB 14-1998
大半圆头带榫螺栓GB 15-88
六角头铰制孔用螺栓GB 27-88
六角头螺杆带孔铰制孔用螺栓GB 28-88
六角头头部带槽螺栓 A 和B 级GB 29.1-88
十字槽凹穴六角头螺栓GB 29.2-88
六角头螺杆带孔螺栓GB 31.1-88
六角头螺杆带孔螺栓细杆B级GB 31.2-88
六角头螺杆带孔螺栓细牙A和B级GB 31.3-88
六角头头部带孔螺栓 A 和B级GB 32.1-88
六角头头部带孔螺栓细杆B级GB 32.2-88
六角头头部带孔螺栓细牙 A 和 B 级GB 32.3-88
下方头螺栓B级GB 35-88
T 形槽用螺栓GB 37-88
加强半圆头方颈螺栓GB /T794-93
活节螺栓GB 798-88
地脚螺栓GB 799-88
沉头双榫螺GB 800-88
小圆半头低方颈螺栓B级GB /T 801-1998
六角头螺栓C级GB /T 5780-2000
六角头螺栓全螺纹C级GB /T 5781-2000
六角头螺栓GB /T 5782-2000
六角头螺栓全螺纹GB /T 5783-2000
六角头螺栓-细杆-B级GB 5784-86
六角头螺栓细牙GB /T 5785-2000
六角头螺栓细牙全螺纹GB /T 5786-2000
六角法兰面螺栓-加大系列-B级GB 5789-86
六角法兰面螺栓-加大系列-细杆-B级GB 5790-86
六角法兰面螺栓小系列GB /T 16674-1996
钢网架螺栓球节点用高强度螺栓GB /T 16939-1997
