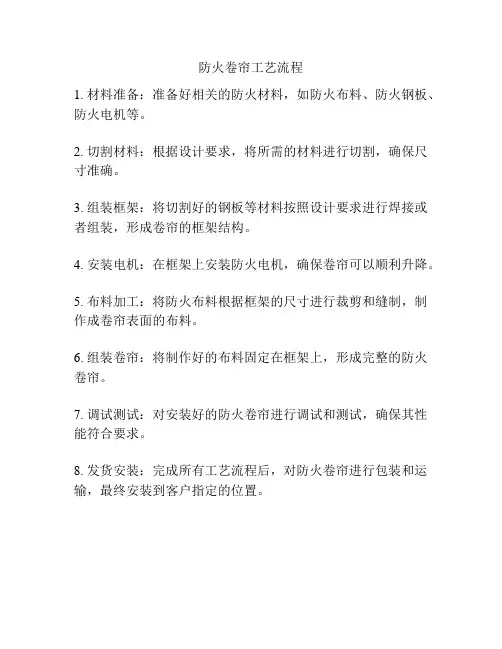

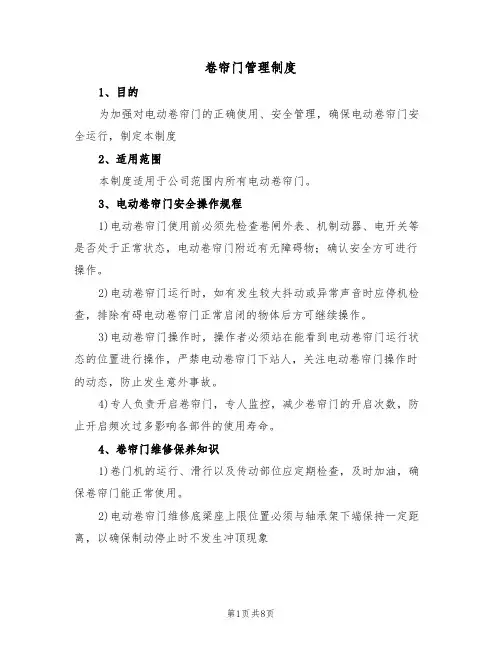

防火卷帘门操作规程
一、在正常情况下，使用防火卷帘门，可以用卷帘门通用锁匙，打开卷帘门左右两侧任何一个按钮盒，按钮板上指示操作，再者，工作人员务必在现场亲自操作卷帘门上升、下降。
二、防火卷帘门平常处于消防联动状态。火警发生时，首先，是感烟报警，然后把信号反馈到消控中心，接着消防联动启动，自动把卷帘降到半降位置，以便在场人员疏散到安全地方。当现场温度达到感温报警时，信号反馈到消控中
心。再接着消防联动启动，自动把卷帘门降到位置，如现场还有来不及疏散人员，应另找安全出口疏散。遇到紧急状况，工作人员可以打开按钮盒，手按停止按钮，当紧急状况排除后，工作人员松开停止按钮，卷帘门会自动再降到底。当现场火警排除后，由工作人员到现场打开每樘卷帘门按钮盒，按按钮指示手动把防火卷帘门复位。
三、裙楼三层中庭二樘侧卷务必注意工作人员在侧卷使用时，侧卷一定要开出2米以外，才能进行收回帘片操作，因侧卷重量重，惯性大，在侧卷没有开出2米以外收回，会产生惯性把帘片拉到侧卷包箱内，使侧卷门受到损害。
以上三点阐述防火卷帘门使用要领，工作人员要正确认识消防要求准则。
防火卷帘门的技术标准要求 一、产品必须满足下列规范及要求： 《高层民用建筑设计防火规范》GB50045-95 （2005年版）、《民用建筑电气设计规范》JGJ16-2008、《防火卷帘》GB14102-2005《门和卷帘的耐火试验方法》（GB/T7633-2008），以及其他国家和地方、行业颁布的相关消防法规、消防技术规范和管理规定。 二、技术指标及要求： 为特级无机双轨双帘防火卷帘门，可防火、防烟、防风、防盗，可与烟感、温感报警系统配套使用，以背火面温升做耐火极限判定耐火极限，耐火极限3小时，帘面为由无机纤维材料制作；启闭方式为垂直卷，帘面数量为2个；所有防火卷帘门均应为电动和手动两种控制方式；所有防火卷帘门机械设备箱四周无有效防火分隔处，其两侧及顶至结构楼板底（梁底）均应做防火处理，且其耐火极限不小于3小时。 用于疏散通道或防火分隔的电动防火卷帘两侧设置专用感烟、感温探测器组和声光报警器；当发生火灾时，打开声光报警器，疏散通道的电动防火卷帘由烟温感探测器控制二步下落到底，防火分隔的电动防火卷帘由烟感探测器控制一步下落到底，并反馈卷帘动作和关闭信号。卷帘门两侧设就地控制按钮，底距地 1.5米，并设有防误动保护装置。 三、技术要求： 1. 外观质量： 1.1. 防火卷帘金属部件不应有裂缝、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷，其表面应做防腐处理，涂层、镀锌层应均匀，不得有斑剥、流淌现象。 1.2. 防火卷帘无机纤维复
合帘面不应有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不均及色差等缺陷。夹板应平直、夹持应牢固，基布的经向应是帘面的受力方向，帘面应美观、平直、整洁。 13相对运动件的切割、弯曲、冲钻等加工处不应有毛刺。 14各零部件的组装、拼接处不应有错位，焊接处应牢固、外观应平整，不应有夹渣、漏焊、疏松等问题。 1.5.所有紧固件应紧牢，不应有松动现象。 16两幅卷帘应有平板以保证其同步和装饰效果。 2. 材料： 2.1. 无机纤维防火卷帘使用的原材料应符合健康、环保的有关规定，不得所有国家明令禁止所有或淘汰的材料。 22防火卷帘主要零部件使用的各种原材料应符合相应国家标准和行业标准的规定。 2.3. 无机纤维复合防火卷帘帘面的装饰布或基布能在-20 C的条件下不发生脆裂并保持一定的弹性，在+50C的条件下不粘连。 2.4. 无机纤维复合防火卷帘帘面装饰布的燃烧性能不应低于 GB8624-1997B1级（纺织物）的要求，基布的燃烧性能不应低于 GB8624-1997A1级的要求。 2.5. 无机纤维复合防火卷帘帘面所用各类纺织物常温下的断裂强度应符合相关规定。 3. 无机纤维复合帘面： 3.1. 其拼缝的个数没米内各层累计不超过3条，且接缝应避免重
附中教学楼主楼及男、女生自行车库 防 火 卷 帘 门 施 工 方 案 XXXXX有限公司 2017年10月10日
目录 1、编制依据 2、工程概况 3、施工安排及部署 3.1、施工期、保修期、服务承诺及措施3.2、产品性能及参照标准 3.4、施工组织 3.5、施工布署 4、主要施工技术措施及施工工艺 4.1安装工艺流程 4.2、防火卷帘门侧装和中装的封堵 5、质量管理组织机构及质量保证体系5.1、防火卷帘 5.2、过程执行程序 6、工程施工管理措施 7、施工安全管理 8、绿色、文明施工 9、环境保护措施 10、材料现场仓储、搬运及成品保护措施
防火卷帘门施工方案 1、编制依据 1.1《建筑工程施工质量验收统一标准》（GB50300—2001） 1.2、《建筑设计防火规范》（GBJ16-87） 1.3、《防火卷帘》（GB14102-2005） 1.4、工程设计变更、洽商记录及图纸会审记录 1.5钢质防火门、防火卷帘门图集《88J13-4》 2、工程概况 本工程为附中教学楼主楼及男女生自行车库防火卷帘门改造工程，涉及原有防火卷帘门的拆除、部分吊顶拆除以及新防火卷帘门的安装。由于本工程的特殊性，施工只能采取双休日施工，我公司会进行合理的施工安排，力保人员、材料、质量、进度等达到预期目标。本工程防火卷帘门均采用无机复合双轨特级防火卷帘耐火极限4.0小时。 3、施工安排及部署 3.1、施工期、服务承诺及措施 1、施工期：在双休日施工条件的情况下，按计划进行生产，安装。 2、服务承诺及措施：我公司组织专业的售后保修队伍，由专业工程师及有多年工作经验的技师组成，依据工程保修的承诺，严格遵守承诺时间进行维护修理，以确保使用。 3、工程进度与质量保证：由项目经理和技术员负责该工程项目的全部运作。选用技术熟练，纪律严明，经过多个大型工程锤炼的高素质的安装队伍进场安装，确保工程进度。施工过程中坚持自检、互检、交接检和抽验相结合的质量检查制度。质检人员定期到工地跟踪检查，发现问题及时解决。 3.2、产品性能及参照标准 GB191包装储运图示标志GB699优质碳素结构钢技术条件 GB700碳素结构钢GB9493灰铁铸件 GB1243.1传动用短节距精密滚子链GB2518连续热镀锌薄钢板和钢带 GB5824建筑门窗洞口尺寸系列GB6388运输包装收发货标志 GB7633门和卷帘的耐火试验方法GB14102-93防火卷帘通用技术条件
防火卷帘安装要求文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
防火卷帘安装要求 1、防火卷帘门应满足的技术要求 1.1平均升降速度:3米/分钟。 1.2耐火时间:240分钟。 1.3漏烟量:0.18m3/分钟。 1.4电动上下，自动闭锁，手动开启。 1.5接到烟温感信号，卷帘自动迫降。 1.6接到消防控制中心信号，可迫降到底或停在任意位置。 2、主要原材料的厚度应满足下列规定: 零部件名称 材料厚度(mm) 帘板2 座板?3 导轨?3.0 门楣1.5 箱体0.8 3、外观要求 3.1帘板、导轨、门楣、卷轴等部位的表面不允许有裂纹、压坑及较明显的凹凸、锤痕、毛刺、空洞等缺陷。 3.2相对运动在切割、弯曲、冲钻等加工处，必须清理毛刺。 3.3构件或零部件的组装、拼接处不允许有错位。 3.4焊接处应牢固，外观平整、不允许有夹渣、漏焊等现象。 3.5零部件的外漏表面，必须做防锈处理，其涂层、镀层应均匀，不得有斑剥的现象。 3.6所有紧固件必须紧牢，不允许有松动现象。 4、卷帘启闭、运行平均噪音应满足下列要求: 卷门机功率W，KW 平均噪音dB W?0.4?50 0.4,W?1.5 ?60 ,1.5 ?70 5、主要质量要求 (1)、帘板 1.1相邻互锁帘板串接后转动灵活，摆动?900不允许脱落，对具有防烟性能的重叠形帘板串接后，摆动?900不允许脱落。 1.2帘板两端挡板或防窜机构装配要牢固，装配成卷帘后，帘板窜动量不得大于2mm。 1.3帘板要平直，帘板直线度每米不得大于1.5mm，全长直线度不得超过0.12%。 1.4帘板装配成卷帘后，不允许有空洞和缝隙存在。
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 防火卷帘门技术标准要求 一、无机布防火卷帘门施工要求：根据无机布基防火卷帘图集05J4-1。 二．防火卷帘门应符合GB14102-2008《防火卷帘》： 1、防火、防烟、防风、防盗，可与温感、烟感报警系统配套使用。 2、应分为一步降、二步降：遇有火情能自动控制门体下降，并能中停1~10分钟（距地1.8m）供人员紧急疏散，而后门体继续下降关闭，防止烟火外窜。 3、门体内外设有紧急提升按钮，必要时可将门体升高到中停位置继续疏散人员，按确定的延时时间门体自动降落关闭。 4、要与消防中央控制室联动实现总控制，并兼有手动自动启闭功能。 三、无机布防火卷帘门外观要求： 1、防火卷帘金属零部件表面不应有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷。其表面应做防锈处理，涂层、镀层应
均匀，不得有斑剥、流淌现象。 2、防火卷帘无机纤维复合帘面不应有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不匀及色差等缺陷；夹板应平直，夹持应牢固，基布的经向应是帘面的受力方向，帘面应美观、平直、整洁。 3、相对运动件在切割、弯曲、冲钻等加工处不应有毛刺。 4、各零部件的组装、拼接处不应有错位。 5、焊接处应牢固，外观应平整，不应有夹渣、漏焊、疏松等现象。 6、所有紧固件必须紧牢，不应有松动现象。 四、无机布防火卷帘门材料要求： 1、防火卷帘主要零部件使用的各种原材料应符合相应国家标准或行业标准的规定。 2、夹板厚度≥3.0mm，座板厚度≥3.0mm，掩埋型导轨厚度≥1.5mm。 3、无机纤维复合防火卷帘帘面的装饰布或基布应能在一20℃的条件下不发生脆裂并应保持一定的弹性；在＋50℃条件下不应粘连。 4、无机纤维复合防火卷帘帘面装饰布的燃烧性能不应低于GB 8624-1997B1级（纺织物）的要求；基布的燃烧性能不应低于GB 8624-1997A级的要求。 5、无机纤维复合防火卷帘帘面所用各类纺织物常温下的断裂强
目录 1、编制依据 2、工程概况 3、施工安排及部署 3.1、施工期、保修期、服务承诺及措施 3.2、产品性能及参照标准 3.4、施工组织 3.5、施工布署 4、主要施工技术措施及施工工艺 4.1安装工艺流程 4.2、防火卷帘门侧装和中装的封堵 5、质量管理组织机构及质量保证体系 5.1、防火卷帘 5.2、过程执行程序 6、工程施工管理措施 7、施工安全管理 8、绿色、文明施工 9、环境保护措施 10、材料现场仓储、搬运及成品保护措施 附施工组织质量、安全保证体系机构图 防火卷帘门施工方案 1、编制依据 xxx施工图纸及洽商或变更 xxx施工组织设计 建筑装饰装修工程质量验收规范《GB50210-2002》
钢质防火门、防火卷帘门图集《88J13-4》 2、工程概况 本工程为xxxx酒店、办公、商业综合体，位于马甸桥西北角。建筑檐口高度为99.000米，建筑面积143492平米，其中地下三层、地下二层为车库，层高为3.8米，地上酒店为30层，办公26层，地下一层和首、二层为商业，首二层层高为5.4米，酒店层高为3.1米，办公3.7米，本工程防火卷帘门均采用无机复合双轨特级防火卷帘（F5特级）耐火极限4.0小时。 3、施工安排及部署 3.1、施工期、保修期、服务承诺及措施 1、施工期：在具备施工条件的情况下，按计划进行生产，安装。详见施工进度计划。 2、保修期：2年 3、服务承诺及措施：我公司组织专业的售后保修队伍，由专业工程师及有多年工作经验的技师组成，依据工程保修的承诺，严格遵守承诺时间进行维护修理，以确保使用。 4、工程进度与质量保证：由项目经理全权负责该工程项目的全部运作。选用技术熟练，纪律严明，经过多个大型工程锤炼的高素质的安装队伍进场安装，确保工程进度。施工过程中坚持自检、互检、交接检和抽验相结合的质量检查制度。质检人员定期到工地跟踪检查，发现问题及时解决。 3.2、产品性能及参照标准 GB 191 包装储运图示标志 GB 699优质碳素结构钢技术条件 GB 700 碳素结构钢 GB 9493 灰铁铸件 GB 1243.1 传动用短节距精密滚子链 GB 2518 连续热镀锌薄钢板和钢带 GB 5824 建筑门窗洞口尺寸系列 GB 6388 运输包装收发货标志 GB 7633 门和卷帘的耐火试验方法 GB14102-93 防火卷帘通用技术条件 GB/T9978—1999 建筑构件耐火实验方法 3.4、施工组织
精心整理 防火门技术要求 1、适用范围 本技术标准适用于冀中能源峰峰集团棚户区改造项目旺峰嘉苑S2地块防火门工程。 2、依据 除另有注明外，本工程须符合设计要求、图纸和国家、地方及行业相关标准，主要包括但不限于： 3、 3.1 3.2 A B 的规定。 C）材料厚度 防火门所用钢质材料厚度应符合下表规定。
3.3门扇内填充材料：防火门的门扇内若填充材料，则应填充对人体无毒无害的防火隔热材料， 且应经国家认可授权检测机构检验达到GB8624-2006规定燃烧性能A1级要求和 GB/T20285-2006规定产烟毒性危险分级ZA2级要求。 3.4防火锁：防火门安装的门锁应是防火锁，在门扇的有锁芯机构处，防火锁均应有执手或推 杠机构，不允许以圆形或球形旋钮代替执手(特殊部位使用除外，如管道井门等)，防火锁 3.5 3.6 3.7 )。防 2008） 4、 4.1 4.3.1 不应有堆漆、麻点、气泡、漏涂以及流淌等现象；焊接应牢固、焊点分布均匀，不允许有假焊、烧穿、漏焊、夹渣或疏松等现象，外表面焊接应打磨平整； 4.3.2制作精度控制 防火门门扇、门框的尺寸极限偏差应符合下表的规定。 尺寸极限偏差
5.4门框安装完成后，门扇安装之前，应采用5mm胶合板做护框处理，护框高度宜大于1.0m， 以防止施工过程中手推车等硬物碰撞，导致门框变形。 5.5门扇安装完成后，应采用塑料泡沫等材料进行成品保护，直至竣工验收。 6、其他未尽事宜，应符合施工图纸及现行规范图集要求。 防火卷帘门技术要求 1、本工程车库部分卷帘门采用特级防火卷帘门，卷帘门作法参照05J4-2FJM03。 2、FJM03双轨无机布基特级防火卷帘由两道防火卷帘组成，其中间间隔为200~500，该空气层增
( 1）封闭疏散楼梯，通向走道；封闭电梯间，通向前室及前室通向走道的门。 （2）电缆井、管道井、排烟道、垃圾道等竖向管道井的检查门。 （3）划分防火分区，控制分区建筑面积所设防火墙和防火隔墙上的门。当建筑物设置防火墙或防火门有困难时，要用防火卷帘门代替，同时须用水幕保护。 （4）规范（如GB50045－95《高层民用建筑设计防火规范》）或设计特别要求防火、防烟的隔墙分户门。例如：附设在高层民用建筑内的固定灭火装置的设备室（钢瓶室、泡沫站等），通风、空气调节机房等的隔墙门应采用甲级防火门；经常有人停留或可燃物较多的地下室房间隔墙上的门，应采用甲级防火门；因受条件限制，必须在高层建筑内布置燃油、燃气的锅炉，可燃油油浸电力变压器，充有可燃油的高压电容器和开关等，专用房间隔墙上的门，都应采用甲级防火门。还有设计有特殊要求的须防火的分户门，如消防监控指挥中心、档案资料室、贵重物品仓库等的分户门，通常选用甲级或乙级防火门。高层高级住宅楼的分户门，常采用防火防盗门。 主要用于大型超市（大卖场）、大型商场、大型专业材料市场、大型展馆、厂房、仓库等有消防要求的公共场所。当火警发生时，防火卷帘门在消防中央控制系统的控制下，按预先设定的程序自动放下（下行），从而达到阻止火焰向其他范围蔓延的作用，为实施消防灭火争取宝贵的时间。 在通常情况下，大型建筑根据国家消防法的规定配置了消防中央控制系统。当火灾发生时，安装在房顶的烟感传感器（简称烟感）首先接到烟雾信号，同时向中央控制系统报警，消防中央控制系统通过识别后接通火警所在区域的防火卷帘门电源，使火灾区域的防火卷帘按一定的速度下行。当卷帘下行到离地面约1.5米位置时，停止下行，以利于人员的疏散和撤离。防火卷帘门在中间停留一定时间后，再继续下行，直至关闭。防火卷帘门的下行速度和中间停留时间可在安装时进行调整。 在某些场合，建筑内不配备消防中央控制系统，防火卷帘门仅借助于防火卷帘门的消防控制电器箱实现防火卷帘门的防火规定运行程序。在这种情况下，当火警发生时，烟雾传感器接收的火警信号直接传至防火卷帘门的消防控制电器箱。 在停电的情况下，只能通过拉动铁链将防火卷帘门放下。防火卷帘门配备的手动，只能单向放下，不能提升。 防火卷帘门的制作要求较高，即要求整个系统能经受一定时间的1100°左右高温考验，防火卷帘门的耐火时间是防火卷帘门的主要指标。GB14102-93钢质防火卷帘门通用技术条件中对耐火时间规定了四个防火等级。 防火卷帘门在使用过程中注意的操作细节 钢质防火卷帘是公共场所防火分区和防火隔断的重要消防设施。它是机械与电器综合性能的消防产品，因此对安装好的防火卷帘应始终处于正常状态。钢质防火卷帘在使用过程中，专用设备应有专人使用和保管，并具有一定电工及机械基础知识。 在操作使用过程中，操作人员不得擅自离开操作地点，应密切注意启闭情况和执行情况，在启闭时卷帘下面不准有人站立、走动。以防止行程开关失灵，卷帘卡死，电机受阻和发生其它事故。防
防火卷帘门施工方案 1、编制依据 裕华国际·欧洲城12#楼施工图纸及洽商和设计变更防火门、防火卷帘门图集 2、施工部署 选用技术熟练，纪律严明，经过多个大型工程锤炼的高素质的安装队伍进场安装，确保工程进度。施工过程中坚持自检、互检、交接检和抽验相结合的质量检查制度。质检人员定期到工地跟踪检查，发现问题及时解决。 3、施工组织 3.1施工组织的指导思想：“严格遵守合同，确保工期，质量第一，信誉至上”提倡“精益求精“的工作作风。 3.2 从采购材料抓起，尽量缩短采购时间。 3.3 采取各种措施尽力减少不均衡施工的不利影响。考虑采取合理安排交叉施工，尽量向前赶工期。 3.4.根据现场的洞口尺寸，进行图纸深化设计。对图纸反复核对，确保无误，依据图纸要求，防火卷帘门如不到顶，上部采用耐火极限不小于3小时的防火板材封堵。 3.5施工布署 3.5.1生产顺序：采取先生产一批，然后进场安装，安装与生产同时进行的方式。 3.5.2原材料存放：原材料进厂到产品加工及成品的存放都设专管专用，材料在厂内或现场存放时要放置在干燥、通风的地方，要避免和有腐蚀的物质及气体接触，并必须做防潮、防雨、防晒、防腐等措施。平放时，下面垫平，防止变形。由专人负责管理。 3.5.3所有材料进场上报合格证、检验报告和相关资质证明文件。 3.5.4所有隐蔽工程检查验收，必须经监理验收合格后，方可下道工序施工。3.5.5质量检查：检查部门必须严格把关，从原材料的购进到车间生产，每道环节都该做好质量计录，以确保产品质量； 3.5.6产品运输：产品在运输过程中要平稳，牢固，避免因行车时碰撞损坏产品。
装卸时要轻抬轻放，严格避免磕、摔、撬等行为，防止机械变形，损坏产品，影响安装使用。 3.5.7施工技术、验收依据步骤 技术依据：本工程施工方案主要依据GB14102-93《防火卷帘通用技术条件》和GB7633-87《门和卷帘的耐火试验方法》。 技术质量要求：防火卷帘应符合本工程施工方案，参考GB14102-93《防火卷帘通用技术条件》，并按规定程序批准的图纸和技术文件生产加工。 4、主要施工技术措施及施工工艺 4．1安装工艺流程确认洞口及产品规格——左右支架安装——卷筒轴——开闭机——空载试车——帘面安装——负荷安装——负荷试车——侧导轨——导轮横梁——控制箱和按钮盒——行程限位调试——箱体护罩——验收交付 4?1?1确认洞口及产品规格 安装前，依据安装任务单和报批确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。 4?1?2划线 确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后，安装施工人员应首先以建筑物标高线施实划线 a?划出建筑洞口宽度方向中心线; b?左右支架中心卷筒轴中心的标高位置线; c?左右支架宽度万向固定位置线划线后依据防火卷帘门安装图，对所划线位置进行检验验证其精度允差不大于3mm。 4?1?3安装左右支架 右支架的安装应按以下步骤要求进行。 a?根据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式。 b?清理并找平大小支架与建筑物(墙体、柱、梁)的安装基准面。当安装形式为墙侧安装时: 1)建筑有预埋件(钢板)时应在清理安装基准面后，检查校对预埋件尺寸及形状位置是否与安装图设计相符合，符合设计要求时，则以此为大小支架安装的基准
钢质防火门、防火卷帘门的相关技术规范 发布时间：2009-3-30 13:43:56 浏览次数：269 来源：中国消防商务网 钢质防火门、防火卷帘门一简介80年代初，钢质防火门、钢质防火卷帘门、钢质防火防烟卷帘门、钢质复合型防火防烟卷帘门，在我国的建筑中被逐渐推广应用。在建筑防火中起到了非常好的效果，现已在全国形成了产业化生产。《高层民用建筑设计防火规范》（以下简称《高规》）明确规定了建筑物内防火分区、防烟分区的分隔面积。对分隔时所采用的建筑材料及所配用什么防火级别、类型的门做了详细的论述，对设计人员的工程设计、消防建审人员的工程审核都有非常重要的指导意义。二防火门、防火卷帘门、防火防烟卷帘门的应用根据《高规》GB50045-95规定：1.房间与中庭回廊相通的门、窗应设自行关闭的乙级防火门、窗。2.与中庭相通的过厅、通道等，应设乙级防火门或耐火极限大于3.00h 的防火卷帘分隔。3.紧靠防火墙两侧的门、窗、洞口之间最近边缘的水平距离不应小于 2.00m；当水平距离小于2.00m时，应设置固定乙级防火门、窗。4.防火墙上不应开设门、窗、洞口，当必须开设时，应设置能自行关闭的甲级防火门、窗。5.地下室内存放可燃物平均重量超过30Kg/m2的房间隔墙，其耐火极限不低于2.00h，房间的门应采用甲级防火门。三防火卷帘的技术规范防火卷帘门根据《钢质防火卷帘通用技术条件》GB14102-93规定：1.防火卷帘产品分类钢质防火卷帘可依其安装位置、形式和性能进行分类。1.1钢质防火卷帘依其在建筑物中的位置分类。1.2 按耐风压强度分类。1.3 按耐火时间分类1. 3.1 普通型钢质防火卷帘。1.3.2复合型钢质防火卷帘。类别及代号耐风压Pa 50 490.3 80 78 4.5 120 1176.8 类别及代号耐火时间h F1 1.5 F2 2.0 类别及代号耐火时间h F3 2.5 F4 3.0 1.4按耐火时间和防烟性能分类1.4.1普通型钢质防火卷帘，见表5。类别及代号耐火时间h 漏烟量（20Pa压差）FY1 1.5 ≤0.2m3/m2min FY 2.0 ≤0.2m3/m2min 1.4.2复合型钢质防火防烟卷帘。类别及代号耐火时间h 漏烟量（20Pa压差）FY3 2.5 ≤0.2m3/m2min FY4 3.0 ≤0.2m3/m2min 1.5 按安装形式分类。类别及代号安装形式说明C 墙侧安装外墙用防火卷帘a.墙外侧安装b.墙内侧安装Z 墙中间安装1.墙中安装2.通道安装2.技 术要求2.1钢质防火卷帘应符合本标准的要求，并按规定程序批准的图纸和技术文件制造。
防火门国家标准 Revised as of 23 November 2020
MFM 执行国家标准：GB14101---93 木质代号说明： 一、1021表示门洞尺寸，10表示门洞的宽度。21表示门洞的高度。 二、木质防火门b、L、5、6、甲、乙、丙耐火级限。 1、b表示木质防火门。门扇带。 2、L表示木质防火门带有亮窗。 3、5表示木质防火门右开。 4、6表示木质防火门左开。 5、K表示木质防火门有下门框。 6、甲、乙、丙表示耐火等级。甲（72分钟）、乙（54分钟）、丙（36分钟）。 ? GFM执行国家标准：GB12955—91 钢质防火门代号说明： 一、钢质防火门b、k、L、5、6、1、2。 1、钢质防火门b表示钢质防火门门扇带防火玻璃。 2、K表示钢质防火门有下门框。 3、L表示钢质防火门带亮窗。 4、1表示钢质防火门单扇门。 5、2表示钢质防火门双扇门。 6、5表示钢质防火门门扇右开。 7、6表示钢质防火门门扇左开。
8、甲、乙、丙表示耐火等级。甲（72分钟）、乙（54分钟）、丙（36分钟）。 举例：GFM—0921—bk5乙-1。钢质防火门，洞口宽度900mm。高度2100mm。门扇带有防火玻璃，有门下框。门扇开启方向右开，耐火等级：乙级。单扇。 钢质防火卷帘GFJ。无机纤维防火卷帘WFJ。 特级防火卷帘TFJ。钢质防火、防烟卷帘GFYJ。 无机纤维复合防火、防烟卷帘WFYJ。 执行国家标准：GB14102—2005。 一、防火卷帘分三种耐风压强度。 1、50表示耐风压强度490Pa. 2、80表示耐风压强度784Pa. 3、120表示耐风压强度1177Pa. 以上耐风压强度，针对室外安装。室内无耐风压强度。 二、帘面数量分类： 1、D表示帘面1个。 2、S表示帘面2个。 三、起闭方式分类： 1、C2表示垂直卷。 2、Cx表示侧向卷。 3、Sp表示水平卷。 四、钢质、无机卷帘耐火极限分类、符号。防烟型符号。
防火卷帘门施工措施集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
防火卷帘门施工措施 一、编制说明 1、编制依据 1）建设（设计）单位提供的图纸及其他相关资料。 2）建设单位对该工程提出的施工质量、施工工期和进度计划、施工方法、施工安全、施工组织机构、施工平面布置及文明施工等要求。 3）公司有关施工组织、施工质量、安全生产、技术管理文件和装备水平、施工能力及多年来施工类似工程所积累的管理经验和施工技术。 2、编制目的 1）科学地组织施工以提高劳动生产率，缩短工期、确保工程质量、节约原材料和能源、降低成本、文明施工以获取尽可能大的经济效益和社会效益。
2）从施工的全局出发，根据具体条件，拟订施工方案，确定施工程序、施工流向、施工顺序、施工方法、劳动组织、技术选择、组织措施，安排施工进度和劳动力、机具、材料、构件与各种半成品的供应，对运输、道路、场地利用、水电能源保证等现场设施的布置和建设做出规划。 3）缜密地预计施工中的各种需要及可能发生的变化，以便事前作好准备，把设计和施工、技术和经济、前方和后方、企业的全局活动和工程的施工组织，把施工中各单位、各部门、各阶段以及各项目之间的关系更好地协调起来，使施工过程牢固地建立在科学、合理的基础上，从而做到人尽其力，物尽其用，优质、低耗、高速度地取得最好的经济效益和社会效益。 二、工程概况 由建设的，防火卷帘工程为该项目消防设施的一部分，根据甲方提供建筑图纸及实际尺寸制作。本工程建筑消防设计执行《建筑设计防火规范》（GBJ16-2006），耐火等级为一级。本公司严格执行国家标准《防火卷帘》（GB14102-2005），防火卷帘门为可自行关闭的特级无机双轨双帘，耐火极限不低于3.0h。采用工厂加工帘面、卷轴、支撑板等零部件及外协防火型卷帘门机和控制箱现场组合的形式进行安装，卷帘支撑
建筑工程消防设施施工及验收规范（防火卷帘、防火门、防火窗篇）1 设备进场 1.1 一般规定 1 主要设备及配件进场应有设备清单、设备说明书、质量合格证、性能检验报告等随机文件。进口设备尚应有商检合格的证明文件及中文的质量合格证明文件和安装、使用、维修等技术文件。 2 对进场设备及配件的检查验收应形成文字记录，确认符合本规范规定，方能在施工中应用。 1.2 防火卷帘 1 防火卷帘及与其配套的卷门机、控制器等应是经国家法定检测机构检测合格的产品，应有国家法定检测机构出具的检验报告及公安部消防产品合格评定中心核发的型式认可证书和生产厂方的出厂合格证、安装使用说明书等，其型号、规格及耐火性能应符合设计要求。 检查数量：全数检查。 检验方法：检查产品检验报告、型式认可证书及产品合格证等有关质量合格证明文件。 2 在防火卷帘及卷门机、控制器的明显部位应设有耐久性铭牌，标明产品名称、型号、规格及商标；制造厂名称、出厂日期及产品编号、执行标准等。 检查数量：全数检查。 检验方法：观察检查。 3 防火卷帘及卷门机、控制器的外观不应有明显的损坏。 检查数量：全数检查。 检验方法：观察检查。 1.3 防火门 1 防火门及与其配套的闭门器、锁具等应是经国家法定检测机构检测合格的产品，应有国家法定检 测机构出具的检验报告及公安部消防产品合格评定中心核发的型式认可证书和生产厂方的出厂合格证、安装使用说明书等，其型号、规格及耐火性能应符合设计要求。 检查数量：全数检查。 检验方法：检查产品检验报告、型式认可证书及产品合格证等有关质量合格证明文件。
2 在防火门及闭门器、锁具的明显部位应设有耐久性铭牌，标明产品名称、型号规格及商标；制造厂名称及出厂日期、产品编号、执行标准等。 检查数量：全数检查。 检验方法：观察检查。 3 安装在防火门上的合页、插销等五金配件应是经相关检测机构检验合格的产品，其熔融温度不应低于950℃。 检查数量：全数检查。 检验方法：检查产品检验报告、产品出厂合格证等。 4 防火门的门框、门扇表面应无明显凹凸、擦痕等缺陷；闭门器、锁具的外观不应有明显损坏。 检查数量：全数检查。 检验方法：观察检查。 1.4 防火窗 1 钢质防火窗应是经国家法定检测机构检测合格的产品，应有国家法定检测机构出具的检验报告及公安部消防产品合格评定中心核发的型式认可证书和生产厂方的出厂合格证、安装使用说明书等，其型号、规格及耐火性能应符合设计要求。 检查数量：全数检查。 检验方法：检查产品检验报告、型式认可证书及产品合格证等有关质量合格证明文件。 2 在钢质防火窗的明显部位应设有耐久性铭牌，标明产品名称、型号规格及商标；制造厂名称及出厂日期、产品编号、执行标准等。 检查数量：全数检查。 检验方法：观察检查。 3 安装在钢质防火窗上的合页、插销等五金配件应是经相关检测机构检验合格的产品，其熔融温度不应低于950℃。 检查数量：全数检查。 检验方法：检查产品检验报告、产品出厂合格证等。 4 钢质防火窗表面应平整，不应有毛剌、焊渣及假焊、断裂等缺陷；各铆焊及螺栓连接处应牢固，不应有松动现象。
施工方案交底记录 工程名称:中国西部国际博览城项目(一期) 施工单位:中国建筑第二工程局有限公司编号：项目技术负责人：余德浩项目专业施工员：冯刚项目专业质量检查员：徐华彬项目专业安全员：童兴国交底时间：年月日交底地点：项目部小会议室 交底内容 1、交底分部（子分部）、分项工程名称： 中国西部国际博览城（一期）项目防火卷帘门施工方案交底 2、交底内容摘要： 1.根据工程现场具体情况和甲方工程设计要求，针对特级无机纤维布双轨双帘防火卷帘确定安装方法。 2.组织特级无机纤维布双轨双帘防火卷帘的生产、发运及配套安装。 4.组织特级无机纤维布双轨双帘防火卷帘机械、电气部分的单樘门的单机试车及消防系统的联动调试等。 5.保证并协助甲方对所安装的特级无机纤维布双轨双帘防火卷帘通过消防部门的验收。 6.保证完善的售后服务体系。 交底人签字：接受人签字 注：①执行标准及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。 三、施工安排及部署 1. 施工组织机构
为保证工程质量、进度按预定目标完成，以项目经理挂帅组建中国西部国际博览城工程项目部。负责特级无机纤维布双轨双帘防火卷帘安装施工的组织管理和协调工作。组成人员：项目负责人、机械安装人员、电气调试人员、材料员、质检员、安检员。 2.施工期、服务承诺及措施 1）施工期：在具备施工条件的情况下、按计划生产、安装。 2）工程进度与质量保证：由項目经理全权负责该工程项目的全部运作。选用技术熟练，纪律严明、经过多个大型工程锤练的高素质的安装队伍进场安装，确保工程进度。施工过程中的自检、互检、交接检和抽检相结合的质量检查制度。质检人员定期到工地跟踪检查，发现问题及时解决。 3.产品性能及技术标准 1）防火卷帘应符合GB14102-2005《防火卷帘》，防火、防烟、防风、防盗，可与温感、烟感报警系统配套使用。遇有火情能自动控制门体下降，并能中停1-10分钟(距地面1.8m)供人员紧急疏散，而后门体继续下降关闭，防烟外窜。门体内外设有紧急提升按钮，必要时可将门体升高到中停位置继续疏散人员，按确定的延时时间门体自动降落关闭。可与消防中央控制室联动实现总控制，并兼有手动自动启闭功能。 2）外观质量要求： ①防火卷帘金属零部件表面不应有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷，其表面应做防锈 处理，涂层、镀层应均匀，不得有班剥、流淌现象。 ②防火卷帘无机纤维复合帘面不应有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不均 及色差等缺陷；夹板应平直、夹持应牢固，基布的经向应是帘面的受力方向，帘面应美观、平直、整洁。
防火卷帘门广泛应用于商场，商厦及地下车库，但是具体的安装步骤别说外行人，就是做防火卷帘门的也不一定能详细的说明白，下面对防火卷帘门安装进行一步一步的详细说明一下： 第一步：安装导轨 1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。 2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600 mm，两端距导轨口100 mm。先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。 3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿现象发生。采用不锈钢导轨时焊条采用不锈钢焊条。 第二步：安装卷轴 1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。 2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。 3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。 1、安装直支撑扳． (1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。 (2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。 (3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。 5、安装防火卷轴 (1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。 (2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。安装时先将套上轴承及座的光轴塞入卷轴端孔中，对准位置后将轴承固定螺栓拧紧。 (3) 卷轴上好后，可左右移动卷筒调节位置。同时用水平尺和水平管复核一下卷轴的水平。调整好后，光轴与卷轴满焊固定，光轴与轴承用支头螺钉固定。 (4) 卷轴吊装时要特别注意不要碰坏卷在轴上的帘板，用钢丝绳捆扎时要垫木板。 第三步：安装付轴特别场合，必须装付轴时： 1、在门柱一端确定付轴中心高度位置，放出轴承板连接螺栓孔十字线，以此为基准，刚水平管找出另一端门柱付轴中心位置，放出轴承板螺孔十字线。
防火门技术要求 1、适用范围 本技术标准适用于冀中能源峰峰集团棚户区改造项目旺峰嘉苑S2地块防火门工程。 2、依据 除另有注明外，本工程须符合设计要求、图纸和国家、地方及行业相关标准，主要包括但不限于： 《工程建设标准强制性条文》2013年版 《建筑工程施工质量验收统一标准》（GB50300-2013） 《高层民用建筑设计防火规范》（GB50045-952005版） 《建筑设计防火规范》（GBJ50016-2006） 《建筑门窗术语》（GB5823-2008） 《建筑材料不燃性试验方法》（GB5464-2010） 《建筑装饰装修工程质量验收规范》（GB50210-2001） 《住宅装饰装修工程施工规范》（GB50327-2001） 《防火门》（GB12955·2008） 3、材料及配件要求 3.1防火门的防火等级为甲级、乙级、丙级防火门。 3.2门框、门扇面板及其加固件： A）防火门框、门扇面板应采用性能不低于冷轧薄钢板的钢质材料，冷轧薄钢板应符合GB/T708的规定。 B）防火门所用加固件可采用性能不低于热轧钢材的钢质材料，热轧钢材应符合GB/T709的规定。 C）材料厚度 防火门所用钢质材料厚度应符合下表规定。
3.3门扇内填充材料：防火门的门扇内若填充材料，则应填充对人体无毒无害的防火隔热 材料，且应经国家认可授权检测机构检验达到GB8624-2006规定燃烧性能A1级要求和GB/T20285-2006规定产烟毒性危险分级ZA2级要求。 3.4防火锁：防火门安装的门锁应是防火锁，在门扇的有锁芯机构处，防火锁均应有执手 或推杠机构，不允许以圆形或球形旋钮代替执手(特殊部位使用除外，如管道井门等)，防火锁应经国家认可授权检测机构检验合格，其耐火性能应符合附录A的规定。 3.5防火合页：防火门用合页(铰链)板厚应不少于3 mm，其耐火性能应符合《防火门》 （GB12955·2008）的规定。 3.6防火插销：采用钢质防火插销，应安装在双扇防火门或多扇防火门的相对固定一侧的 门扇上（若有要求时），其耐火性能应符合《防火门》（GB12955·2008）的规定。 3.7盖缝板、闭门器和顺序器等：平口或止口结构的双扇防火门宜设盖缝板。盖缝板与门 扇连接应牢固。盖缝板不应妨碍门扇的正常启闭。防火门应安装防火门闭门器，或设置让常开防火门在火灾发生时能自动关闭门扇的闭门装置(特殊部位使用除外，如管道井门等)。防火门闭门器应经国家认可授权检测机构检验合格，其性能应符合GA93的规定。自动关闭门扇的闭门装置，应经国家认可授权检测机构检验合格。双扇、多扇防火门设置盖缝板或止口的应安装顺序器（特殊部位使用除外），其耐火性能应符合附《防火门》（GB12955·2008）的规定。 4、制作、安装及施工要求 4.1制作及安装技术要求 4.3.1外观质量 钢质防火门：外观应平整、光洁、无明显凹痕或机械损伤；涂层、镀层应均匀、平整、光滑，不应有堆漆、麻点、气泡、漏涂以及流淌等现象；焊接应牢固、焊点分布均匀，不允许有假焊、烧穿、漏焊、夹渣或疏松等现象，外表面焊接应打磨平整； 4.3.2制作精度控制
防火卷帘门安装施工方案 一、工程质量管理和保证体系 项目经理：陈亮负责本项目全面管理 技术员：张林富负责本项目工程技术指导 质检员：程宝学负责本项目工程的质量检查 安全员：许继东负责现场施工安全管理 二、工程所用产品 建兴防火卷帘门 三、质量标准 1、防火卷帘门及其附件的质量符合国标及设计要求有关标准规定。 2、防火卷帘门的位置符合设计要求。 3、防火卷帘门安装牢固，打入墙体深度符合设计要求。 4、防火卷帘门附件齐全、开关灵活。 5、防火卷帘门安装允许偏差符合要求。 四、工程防火卷帘门安装操作流程 前期准备——安装工艺——后期工作——其它 1、前期准备 （1）工地实测门洞尺寸、确定门樘数量 （2）由需方确定防火卷帘门的规格尺寸、数量、确定进场安装时间。（3））与需方协商最好在打完地面和墙面后，再进行安装，能确保安装尺寸的准确。 2、安装工艺
（1）货到现场后，按实际计划分置到各栋号、各楼层； （2）安装调式结束后，做好成品保修，对配件要妥善保管，以防遗失。 3、后期工作 （1）安装完工后，把配件安装齐全。 （2）安装施工结束后，请需方及监理对卷帘门安装质量、附件、数量等进场验收，达到规定及设计要求。 4、其它 （1）按合同协议进行安装施工，如有变更和更改尺寸、样式、数量时，需方和供方共同签字认可。 （2）需方在验收过程中提出整改方案时，必须尽快给予提供服务。 五、做好成品保修 1、在时场时，按不同尺寸、规格型号分类摆放，需方提供场地。 2、严禁用硬物击打卷帘门体，防止卷帘门体不能正常开关，影响使用。现场的施工人员不得用尖硬工具和硬性材料，磕碰和刮划卷帘门表面。 六、安全措施及文明施工 1、设立专人负责安全监理工作。 2、建立安全生产及施工制度，落实到每个员工，每道工序。 3、对生产设备操作、安装施工的工具使用有严格的操作规范。 4、严格执行施工安全用电的管理，电线的悬而未决挂高度和工作之间的水平距离应按当地的电业局规定标准设置，按通电源后经专业电工核查后方可使用，并做好漏电保护措施。 5、进入施工现场后必须空戴劳保用品，时记得检查上下层的物品，
防火门和防火卷帘门的工作原理与功能要求 1、木质防火门 防火门选用优质的木材，经防火阻燃处理制成门扇骨架。门扇由三层结构组成，表层为高分子装饰面板，内部填充防火隔热材料，并独特的在装饰面板与防火填充材料中加入一层防火隔热板，防火性能得到显著的提高。三层结构与骨架刷涂防火胶，经冷压12小时后牢固粘合。 门框由经防火阻燃处理的木材制成，迎火面独特的加入一层厚度达1cm 的防火隔热材料。表面为高分子装饰材料。门框与门扇所有接触部位均设有防火防烟膨胀密封条，可在关键时刻膨胀以阻止致命的烟气通过。 2、防火门工作原理：常开防火门平时在防火门释放器作用下处于开启状态，火灾时，防火门释放器自动释放，防火门在闭门器和顺序器的作用下关闭，从而起到防火隔离的作用。 2、钢质普通防火卷帘门， 防火卷帘门由帘板，座板，导轨，支座卷轴，箱体，控制箱，开闭机，限位器，手动速 放关闭装置和按扭等组成。垂直升降的卷帘具有手动和电动装置，并可与火灾自动报警系统实现联动控制。防火卷帘门广泛适用于各类工业与民用高层建筑的二类防火分区隔断。一旦火灾发生时关闭，阻止火烟蔓延，争取消防时间，减少人员伤亡和经济财产损失，其耐火时间在2小时以上。 材料：1、防火卷帘主要零部件使用的各种原材料符合相应国家标准或行业标准的规定。2、普通型帘板厚度大于等于1.0mm；复合型帘板中任一帘片厚度大于等于0.8mm。3、座板厚度大于等于3.0mm。 帘板：1、钢质防火防烟卷帘相邻帘板串接后转动灵活、摆动90度不脱落。主要用于大型超市（大卖场）、大型商场、大型专业材料市场、大型展馆、厂房、仓库等有消防要求的公共场所。当火警发生时，防火卷帘门在消防中央控制系统的控制下，按预先设定的程序自动放下（下行），从而达到阻止火焰向其他范围蔓延的作用，为实施消防灭火争取宝贵的时间。 3、在通常情况下，大型建筑根据国家消防法的规定配置了消防中央控制系统。当火灾发生时，安装在房顶的烟感传感器（简称烟感）首先接到烟雾信号，同时向中央控制系统报警，消防中央控制系统通过识别后接通火警所在区域的防火卷帘门电源，使火灾区域的防火卷帘按一定的速度下行。当卷帘下行到离地面约1.5米位置时，停止下行，以利于人员的疏散和撤离。防火卷帘门在中间停留一定时间后，再继续下行，直至关闭。防火卷帘门的下行速度和中间停留时间可在安装时进行调整。 4、在某些场合，建筑内不配备消防中央控制系统，防火卷帘门仅借助于防火卷帘门的消防控制电器箱实现防火卷帘门的防火规定运行程序。在这种情况下，当火警发生时，烟雾传感器接收的火警信号直接传至防火卷帘门的消防控制电器箱。在停电的情况下，只能通过拉动铁链将防火卷帘门放下。防火卷帘门配备的手动，只能单向放下，不能提升。 防火卷帘门的制作要求较高，即要求整个系统能经受一定时间的1100°左右高温考验，防火卷帘门的耐火时间是防火卷帘门的主要指标。GB14102-93钢质防火卷帘门通用技术条件中对耐火时间规定了四个防火等级。 垂直钢质防火卷帘有电动、手动、自动关闭三种操作方式。控制箱设置烟感、温感系统，能独立工作，又能由消防控制系统联动进行自动控制，并具有卷帘启闭、两步降等自动控制功能。 发生火灾时，能自动下滑关闭，隔离防火区域。 启闭速度：２—９m/min d电源：三相，３８０Ｖ，５０ＨＺ 5、卷帘门主要功能: （1）、按按钮操纵卷帘的上升、下降、并在上、下极限位置自行停止。 （2）、接受烟感信号后，卷帘门下降到中位停止，延时60秒后再下降关闭，或者接受烟感信号后，卷帘门下降到中位停止挡烟垂壁起作用，接受温感信号后卷帘下降关闭。 （3）、可与消防中控室联网，实现卷帘门的远程控制，并将卷帘门位置情况反馈到中控室。
