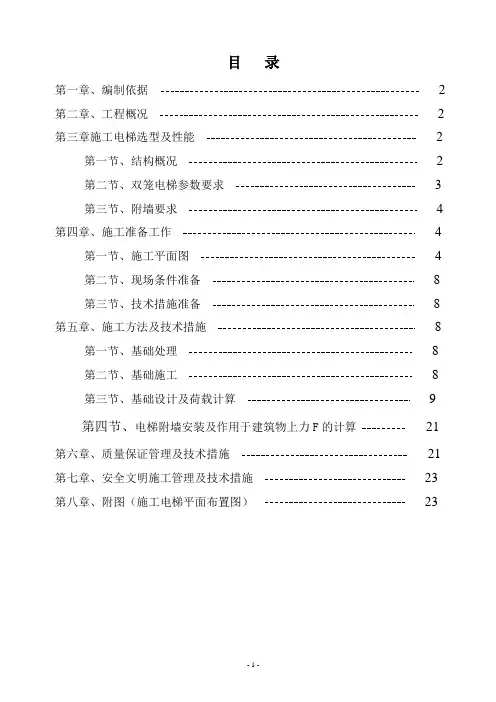

目录
第一章、编制依据2
第二章、工程概况2
第三章施工电梯选型及性能2
第一节、结构概况2
第二节、双笼电梯参数要求3
第三节、附墙要求4
第四章、施工准备工作4
第一节、施工平面图4
第二节、现场条件准备8
第三节、技术措施准备8
第五章、施工方法及技术措施8
第一节、基础处理8
第二节、基础施工8
第三节、基础设计及荷载计算9
第四节、电梯附墙安装及作用于建筑物上力F的计算21 第六章、质量保证管理及技术措施21
第七章、安全文明施工管理及技术措施23
第八章、附图（施工电梯平面布置图）23
第一章、编制依据
1、《起重机械安全规程》（GB6067-2010）；
2、本工程《施工组织设计》；
3、本工程施工图纸；
4、《SC型升降机使用手册》；
5、《建筑扣件式脚手架安全技术规范》JGJ130-2011；
6、《砼结构设计规范》GB50010-2010；
7、《混凝土结构施工及验收规范》GB50204-2011；
第二章、工程概况
XXXX位于XXXXXXXXXX西三路，由XXXXXXX地产开发有限公司（下称业主）兴建。本项目地下2层，地上分为C-1#～C-2#与C-3#～C-4#住宅楼（29/26层含2层裙楼）及酒店、办公楼（23层含4层裙楼）三大栋，建筑面积分为：地下室总建筑面积约31284平方；C-1#～C-2#与C-3#～C-4#住宅楼总建筑面积约68009.5平方；酒店、办公楼总建筑面积约54739.6平方。
C-1#～C-2#楼建筑高度90.55M，建筑主体29层，框剪结构；
C-3#～C-4#楼建筑高度81.55M，建筑主体25层，框剪结构；
酒店、办公楼建筑高度96.5M，建筑主体23层，框剪结构；
本专项施工方案是经过项目管理部与湛江广大建筑机械设备有限公司的技术部、施工部等有关部门讨论的基础上形成的。在此基础上编制《施工人货电梯安装及拆卸施工方案》上报公司、监理、业主等有关部门。
第三章、施工电梯选型及性能
第一节、结构概况
1、根据施工实际需要，本工程选用山东大汉机械有限公司生产的高速双笼室外人货电梯（SC200/200）。
2、室外人货电梯的基础形式根据现场实际情况，确定直接安装于地下室顶板上。根据现场实际情况，确定C-1#～C-2#栋、C-3#～C-4#栋、酒店、办公楼人货电梯安装于地下室顶板上（300cmC35砼）。
3、本工程为高层全现浇框剪结构。建筑物抗震设防烈度为7度，设计标高±0.00相当于绝对标高：11.80m（黄海高程）；地基与基础工程，采用高强预应力管桩承台及底板基础。主体结构及装修阶段施工时，垂直运输机械采用SC200/200施工升降机3台；垂直运输机计划安装时间为结构8层开始。根据施工现场的场地情况及建筑物的平面位置，确定每栋各一台施工升降机。
C-1#～C-2#楼人货电梯安装高度为97.55米；
C-3#～C-4#楼人货电梯安装高度为87.55米；
酒店、办公楼人货电梯安装高度为103.5米；
第二节、双笼电梯参数要求
本工程施工双笼电梯拟采用山东大汉建设机械有限公司制造的SC200/200TD施工升降机的技术性能参数如下：
第三节、附墙要求
（1）、导轨架安装高度≤200m时，沿导轨架距地面6m～8m处安装批一道附墙架，各附墙之间的安装间距不得大于9m，导轨架顶部的自由端部分不得大于7.5m。（注：自由端部分为最后一道附墙架往上无附着的导轨架，详图4）
（2）、附墙架对安装的最大水平倾角不得大于±80。
附墙架均与封口梁或阳台封口梁进行附着。
第四章、施工准备工作
第一节、施工平面图
施工电梯的定位应尽量满足施工要求及避免交叉施工的影响，因此，本项目施工电梯基础位置按下图所示拟定位置布置，具体要求与详细尺寸位置在安装时根据现场实际确定。各栋施工电梯安装位置如下：
1、编号为1＃施工电梯安装于C-1#～C-2#楼（1-17）～（1-20）轴向右1500mm,距(1-E)轴中心距3500mm；（详图1）
2、编号为2＃施工电梯安装于C-3#～C-4#（2-20）～（2-24）轴向右1000MM，
距(2-M)轴中心距3000mm；（详图2）
3、编号为3＃施工电梯安装于酒店、办公楼（3-B）～（3-C）轴向右1400mm,距(3-4)轴中心距3400mm；（详图3）
各栋施工电梯安装具体摆放位置见附图（施工人货电梯平面布置图）。
C1#～C2#人货梯定位图1
C3#～C4#人货梯定位图2
酒店、办公楼人货梯定位图3
（3）、施工电梯立面附着
1、本工程各栋塔楼根据人货电梯安装说明书要求，设置附墙架最大间距为9m，具体详附着规范要求附墙立面布置示意图4。
附着规范要求附墙立面布置示意图4
第二节、现场条件准备
施工前，应疏通现场道路，确定车辆、构件停放位置，清除现场杂物，保证施工车辆、构件安装正常作业。设备安装前结构楼板应加固完成。
第三节、技术措施准备
基础定位经复核正确。
在进行电梯基础施工及安装前应进行施工操作人员的培训和施工交底。
第五章、施工方法及技术措施
第一节、基础处理
本工程各栋号的人货电梯定位于在地下室顶板位置上（室外地下室顶板均布荷载设计标准值20kN/m2）。在结构顶板面根据方案位置进行测量放线，并弹出外用电梯的中心位置，按照人货电梯基础要求制作基础。从基础安全着想，人货梯基础位置在地下负一、二层用钢管加格构柱组合进行回顶。详见人货电梯基础下加固图5。
第二节、基础施工
基座混凝土采用直接浇筑在结构顶板上，对标准节截面中心处（650×650）采用22@160双向底筋加强基础，钢筋申至相邻板内或锚入梁35d。基础浇筑时应按出厂说明书留置好基座螺栓预留孔洞、接地装置，同时应用刮杠将砼面刮平，木抹子进行两次揉搓，最后在混凝土终凝前进行铁抹子压面，保证砼面平整度误差在10mm之内。基础浇筑完毕后应进行认真养护，确保混凝土强度的增长。只有当混凝土的强度达到设计强度的80%后方可进行安装（一般常温在7天左右）。附基础详图。
3、其它工作
检查电梯的零部件是否齐全、完好无损，是否配备专用电箱。同时准备好现场已安装的塔吊进行配合外电梯的安装。
根据厂商设计附着高度间距在结构楼层或边梁上预留预埋铁件，以便顶升后附墙架的安装。
第三节、基础设计及荷载计算
由于本工程塔楼高度不一，本计算以酒店、办公楼103.5m最高塔楼为依
据。
一、参数信息
1.1.施工升降机基本参数
施工升降机型号：SC200/200；吊笼形式：双吊笼；
架设总高度：103.5m；标准节长度：1.508m；
底笼长：3.8m；底笼宽：2.7m；
标准节重：163kg；对重重量：0kg；
单个吊笼重: 1890kg；吊笼载重：2000kg；
外笼重：1480kg；其他配件总重量：200kg；
1.2.楼板参数
基础混凝土强度等级：C35；楼板长：5.5m；
楼板宽：5.5m；楼板厚：300mm；
梁宽：0.5m；梁高：0.8m；
板中底部短向配筋：12@150；
板边上部短向配筋：12@150；
板中底部长向配筋：12@150；
板边上部长向配筋：12@150；
梁截面底部纵筋：525；
梁中箍筋配置：10@200；
箍筋肢数：4；
1.3.荷载参数：
施工荷载：2.5kN/m2；
1.4.钢管参数：
钢管类型：Ф48×3.5；钢管横距: 600mm；
钢管纵距: 600mm；钢管步距: 1200mm；
模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度：0.1 m；
二、基础承载计算：
导轨架重（共需69节标准节，标准节重163kg）：163kg×69=11247kg，施工升降机自重标准值：P k=(1890.00×2+1480.00+0.00×2+2000.00×
2+11247.00+200.00)×10/1000=207.07kN
考虑动载、自重误差及风载对基础的影响，取系数n=2.1
基础承载力设计值：P=2.1×207.07=434.85kN
三、地下室顶板结构验算
验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。根据板的边界条件不同，选择最不利的板进行验算楼板长宽比：Lx/Ly=5.5/5.5=1
3.1、荷载计算
楼板均布荷载：q=434.847/(3.8×2.7)=42.383kN/m2
3.2、混凝土顶板配筋验算
依据《建筑施工手册》（第四版）：
M xmax=0.0234×42.383×5.5×5.52=165.003kN·m
M ymax=0.0234×42.383×5.5×5.52=165.003kN·m
M0x=-0.0677×42.383×5.5×5.52=-477.382kN·m
M0y=-0.0677×42.383×5.5×5.52=-477.382kN·m
混凝土的泊桑比为μ=1/6，修正后求出配筋。
板中底部长向配筋：
M x=M xmax+μM ymax=165.003+165.003/6=192.504kN·m
αs=|M|/(α1f c bh02)=192.50Χ106/(1.00×16.70×5.50×103×
275.002)=0.028；
ξ=1-(1-αs)1/2=1-(1-2Χ0.028)0.5=0.028；
γs=1-ξ/2=1-0.028/2=0.986；
A s=|M|/(γs f y h0)=192.50Χ106/(0.986×360.00×275.00)=1972.20mm2。
实际配筋：867.08 mm2≤ 1972.203 mm2
板中底部长向配筋不满足要求。
板中底部短向配筋：
M y=M ymax+μM xmax=165.003+165.003/6=192.504kN·m
αs=|M|/(α1f c bh02)=192.50Χ106/(1.00×16.70×5.50×103×
275.002)=0.028；
ξ=1-(1-αs)1/2=1-(1-2Χ0.028)0.5=0.028；
γs=1-ξ/2=1-0.028/2=0.986；
A s=|M|/(γs f y h0)=192.50Χ106/(0.986×360.00×275.00)=1972.20mm2。
实际配筋：867.08 mm2≤ 1972.203 mm2
板中底部短向配筋不满足要求。
板边上部长向配筋：
M0x=M0xmax+μM0ymax=(-477.382)+-477.382/6=-556.945kN·m
αs=|M|/(α1f c bh02)=556.95Χ106/(1.00×16.70×5.50×103×
275.002)=0.080；
ξ=1-(1-αs)1/2=1-(1-2Χ0.080)0.5=0.084；
γs=1-ξ/2=1-0.084/2=0.958；
A s=|M|/(γs f y h0)=556.95Χ106/(0.958×360.00×275.00)=5871.37mm2。
实际配筋：867.08 mm2≤ 5871.375 mm2
板边上部长向配筋不满足要求。
板边上部短向配筋：
M0y=M0ymax+μM0xmax=(-477.382)+-477.382/6=-556.945kN·m
αs=|M|/(α1f c bh02)=556.95Χ106/(1.00×16.70×5.50×103×
275.002)=0.080；
ξ=1-(1-αs)1/2=1-(1-2Χ0.080)0.5=0.084；
γs=1-ξ/2=1-0.084/2=0.958；
A s=|M|/(γs f y h0)=556.95Χ106/(0.958×360.00×275.00)=5871.37mm2。
实际配筋：867.08 mm2≤ 5871.375 mm2
板边上部短向配筋不满足要求。
3.3、混凝土顶板挠度验算
板刚度：Bc=Eh3/(12(1-μ2))=3.15Χ104×3003/12×(1-(1/6)2)=7.29×1010 q=42.383kN/m2=0.042N/mm2
L=5500mm
板最大挠度：f max=ωmax ql4/Bc=0.00215Χ0.233Χ55004/(7.29×
1010)=6.291mm
f max/L=6.291/5500=1/874.277<1/250
板配筋和挠度变形不满足支承施工升降机荷重要求。
3.4、混凝土梁配筋验算
由于施工升降机自重主要通过中央立柱传递给大梁，所以可以看作一个集中荷载。
楼板自重传来荷载 0.3×5.5×25=41.25kN/m
梁自重 0.8×0.5×25=10kN/m
静载 41.25+10=51.25kN/m
活载 2.5×5.5=13.75kN/m
作用于梁上的均布荷载：q=51.25×1.2+13.75×1.4=80.75kN/m
作用于梁上的集中荷载：p=434.847×1.2/2=260.908kN
M=ql2/12+pl/4=80.75×5.52/12+260.908×5.5/4=562.306kN·m
梁截面积：b×h=0.5×0.8=0.4m2
h0=h-25=800-25=775mm
αs=|M|/(α1f c bh02)=562.31Χ106/(1.00×16.70×0.50×103×
775.002)=0.112；
ξ=1-(1-αs)1/2=1-(1-2Χ0.112)0.5=0.119；
γs=1-ξ/2=1-0.119/2=0.940；
A s=|M|/(γs f y h0)=562.31Χ106/(0.940×360.00×775.00)=2143.20mm2。
实际配筋：2454.369 mm2> 2143.198 mm2；
梁截面底部纵筋满足要求！
3.5、混凝土梁抗剪验算
梁所受最大剪力：Q=p/2+ql/2=260.908/2+80.75×5.5/2=352.517kN；
A sv1=((Q-0.7f t bh0)/(1.25f yv h0))×s/n=((352.517×103-0.7×1.57×500×775)/(1.25×360×775))×200/4=-10.516mm2；
梁配筋满足要求！
四、梁板下钢管结构验算：
设梁板下Ф48×3.5mm钢管@600mm×600mm(支模未拆除)支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：
施工升降机 1.2×42.383=50.859kN/m2
活载 1.4×2.5=3.5kN/m2
50.859+3.5=54.359kN/m2
54.359×0.6×0.6=19.569kN
钢管支模架步高1.2m
h/l a=1200/600=2
h/l b=1200/600=2
经查表，μ的取值为：1.272
计算长度：L01=k×μΧh=1.155Χ1.272Χ1.2=1.763m
L02=h+2a=1.2+2×0.1=1.4m
取：L0=1.763m
λ=L0/i=1762.992/15.8=111
由此得：φ=0.509
[N]=φΧAΧf=0.509Χ489.303mm2×360N/mm2=89.66kN ≥19.569kN
梁板下的钢管结构满足要求
五、基础加固支撑验算
为保证施工升降机正常运行及楼面安全，拟采用如下加固方案：在地下室采用钢管（φ48×3.5）搭设满堂脚手架（支撑面积为6.0m×6.0m）,把地下室顶板上的荷载传至地下室底板以满足安全施工要求。
满堂架搭设时采用立杆上加可调顶托，顶托上用木方（60×100mm）支撑顶板，立杆间距@600×600mm，底部垫方木板，水平钢管步距 1200mm，立杆四周45度角设置剪刀撑连续设置到顶，上、下水平杆距立杆端部不大于200mm。为确保施工电梯荷载能有效传递至地下室底板，可调顶托必须旋紧，立杆保证上下同心。
地下室加固计算
1、参数信息
1）. 钢管参数：
钢管类型：Ф48×3.5；
2）.基础参数
基础混凝土强度等级：C30；
双向双层@200×200，规格C12；
基础长度l：4.0 m；基础宽度b：4.0 m；
基础高度h：0.3 m；
2、荷载计算
导轨架重（共需67节标准节，标准节重167kg）：167kg×67=11189kg，施工升降机自重标准值：
P k=(1460.00×2+1480.00+1300.00×2+2000.00×2+11189.00+200.00)×10/1000=223.89kN
安全系数K=2.1
荷载取值：P=2.1×223.89=470.17kN
本工程地下室顶板设计规定等效静荷载标准值最大36KN/㎡。地下室顶板混凝土为C35，混凝土养护时间28d，根据《混凝土结构设计规范》(GB50010-2010)4.1.4表4.1.4-1中C30混凝土的轴心抗压强度设计值14.3N/㎜2(即：14300KN/㎡)。升降机满负荷工作时，荷载取值为470.17KN，升降机双笼离地满负荷工作时为最不利工况，此时升降机的标准节为主要荷载传递构件，标准节的受力状况，即：470.17KN÷（0.8×0.8）㎡=734.64 KN/㎡，大于地下室顶板静荷载标准值36KN/㎡，小于混凝土轴心抗压强度标准值14300KN/㎡。
由于施工电梯的总荷载值大于设计规定地下室顶板等效静荷载标准值，为了减小混凝土结构的变形，采用钢管支撑加固的方法，由支撑加固钢管支撑承担升降机的全部荷载，通过钢管支撑将荷载传至基础梁及底板。
单位平方面积承受的荷载：
Pn=P/A=470.17KN/16㎡(4m×4m)=29.4KN/㎡
按29.4KN/m2计算。现场根据实际情况顶撑架体的立杆纵、横向间距均按600设置，水平杆步距为1500，根据《建筑施工计算手册》第二版表8－17（420页）得知每根Ф48×3.5的钢管立杆容许荷载[N]＝26.8kN；
计算单元为(4m×4m＝16㎡)共计49根立杆：
每根立杆的实际承载力：
N＝29.4kN×16㎡÷49＝9.6kN<[N]＝26.8kN ，满足要求。
计算支撑架的受压应力及稳定性：
1）、根据荷载29.4kN/m2，每区格面积为0.6×0.6=0.36㎡
每根立杆承受的荷载为:
N=0.36×29400N/㎡=10584N
2）、采用Ф48×3.0㎜钢管， A=424mm2
3）、按强度计算，支柱的受压应力为：σ=N/A
σ=N/A=10584/424= 24.97N/mm2
4）、立杆受压稳定性：σ=N/фA≤f
长细比λ=L/i
钢管回转半径i=√(d2+d12)/4=√(482+422)/4=15.9mm
λ=1500/15.9≈94.3
查建筑施工计算手册第二版附录二附表2-67得轴心受压杆的稳定系数ф=0.68 4，则290.016
σ==N/фA =10584/0.684×424=36.5N/mm2＜215N/mm2 满足要求。
3、基础验算
1）、承台底面积验算
轴心受压基础基底面积应满足
S=4×4=16m2≥(P k+G k)/f c=(223.89+120)/(16.7×103)=0.021m2。
基础底面积满足要求。
2）、承台抗冲切验算
由于导轨架直接与基础相连，故只考虑导轨架对基础的冲切作用。
计算简图如下：
F1≤ 0.7βhp f t a m h o a m = (a t+a b)/2 F1 = p j×A l
式中 P j=P/S=470.169/16=29.386kN/m2；
βhp --受冲切承载力截面高度影响系数，βhp=1；
h0 --基础冲切破坏锥体的有效高度，h0=300-35=265mm；
A l --冲切验算时取用的部分基底面积，A l=4×1.25=5m2；
a m --冲切破坏锥体最不利一侧计算长度；
a t --冲切破坏锥体最不利一侧斜截面的上边长，取导轨架宽a；
a b --冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边长；
a b=a+2h0=0.6+2×0.265=1.13m
a m=(a t+a b)/2=(0.6+1.13)/2=0.865m
F l＝P j×A l=29.386×5=146.928kN
0.7βhp f t a m h0=0.7×1×1.57×865×265/1000=251.918kN≥146.928kN。
基础抗冲切满足要求。
3）、承台底部弯矩计算
属于轴心受压，在承台底部两个方向的弯矩：
M1 = (a12/12)[(2l+a')(p max+p-2G/A)+(p max-p)l]
M2 = (1/48)(l-a')2(2b+b')(p max+p min-2G/A)
式中 M1,M2--任意截面1-1、2-2处相应于荷载效应基本组合时的弯矩设计值；
a1 --任意截面1-1至基底边缘最大反力处的距离，a1=1.55m；
l,b --基础底面的长和宽；
p max,p min --相应于荷载效应基本组合时的基础底面边缘最大和最小地基反力设计值，p max=p min=(470.169+144)/16=38.386kN/m2；
p --相应于荷载效应基本组合时在任意截面1-1处基础底面地基反力设计值，p=p max=38.386kN/m2；
G --考虑荷载分项系数的基础自重，当组合值由永久荷载控制时，G=1.35G k，G k为基础标准自重，G=1.35×120=162kN；
M1=1.552/12×[(2×4+0.9)×(38.386+38.386-2×
162/16)+(38.386-38.386)×4]=100.712kN·m;
M2=(4-0.9)2/48×(2×4+0.6)×(38.386+38.386-2×
162/16)=97.318kN·m;
4）、承台底部配筋计算
αs = M/(α1f c bh02)
ξ = 1-(1-2αs)1/2
γs = 1-ξ/2
A s = M/(γs h0f y)
式中α1 --当混凝土强度不超过C50时，α1取为1.0,当混凝土强度等级为C80时，α1取为0.94,期间按线性内插法，α1=1；
1-1截面：αs=|M|/(α1f c bh02)=100.71×106/(1.00×16.70×4.00×103×265.002)=0.021；
ξ=1-(1-αs)1/2=1-(1-2×0.021)0.5=0.022；
γs=1-ξ/2=1-0.022/2=0.989；
A s=|M|/(γs f y h0)=100.71×106/(0.989×360.00×
265.00)=1067.27mm2。
2-2截面：αs=|M|/(α1f c bh02)=97.32×106/(1.00×16.70×4.00×103×265.002)=0.021；
ξ=1-(1-αs)1/2=1-(1-2×0.021)0.5=0.021；
γs=1-ξ/2=1-0.021/2=0.990；
A s=|M|/(γs f y h0)=97.32×106/(0.990×360.00×
265.00)=1030.91mm2。
截面1-1配筋：A s1=1649.336 mm2> 1067.268 mm2
截面2-2配筋：A s2=1649.336 mm2> 1030.907 mm2
基础配筋满足要求！
通过上述验算，脚手架加固及浇筑基础满足安全使用要求。
六、基础加固技术要求
1、人货电梯位置加固支撑用扣件式钢管脚手满堂搭设，随着楼层加高，人
货电梯荷载加大，基础下的地下室顶板从负一层开始回顶直至地下室底板基础（详图5）。
基础加固图5
2本工程地下室底板厚为500mm，底板面筋为16@150双向；面筋为14@150双向。
3、脚手架钢管外径48mm、壁厚3.5mm，支撑高度5000/4800mm，立杆纵横向间距600mm，离地200mm设一道扫地杆，以上按步距1200mm设横杆。
4、立好主柱后,用钢管将同一平面内的柱脚连接牢固(设扫地杆);扫地杆应采用直角扣件固定在距地200mm处的立杆上。
5、立柱两根相邻立杆的接头不得设置在同步内,上下错开。
6、各种连接扣件必须扣接牢固,防止杆件打滑。
目录 第一章编制依据 (2) 第二章工程概况 (3) 2.1 工程概况 (3) 2.2 方案适用范围 (3) 第三章施工电梯选型 (4) 3.1 施工电梯选型要求 (4) 3.2 施工电梯选型 (4) 第四章施工电梯基础设计 (6) 4.1 相关参数 (6) 4.2 基础设计及定位 (6) 4.3 排水设计 (7) 4.4 加固体系设计 (7) 第五章施工工艺 (9) 5.1 工艺流程 (9) 5.2 主要施工工艺及技术要求 (9) 第六章安全技术措施 (11) 6.1 地下室回顶支撑安全技术措施 (11) 6.2 安全防护 (11) 第七章验收 (13) 7.1 加固体系架体搭设验收 (13) 7.2 施工电梯基础验收 (13) 第八章计算书 (15) 1、荷载计算 (15) 2、加固体系计算 (15)
第一章编制依据 1、《钢结构设计规范》（GB50017-2003）； 2、《建筑结构荷载规范》（GB50009-2012） 3、《混凝土结构工程施工质量验收规范》（GB50204-2015）； 4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011） 5、建筑施工模板安全技术规范（JGJ162-2008） 6、《建筑施工安全检查标准》（JGJ59-2011）； 7、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）； 8、《施工升降机安全规程》（GB10055-2007）； 9、《施工升降机》（GBT10054-2005）； 10、《建筑结构荷载规范》（GB50009-2012）； 11、《施工现场设施安全设计计算手册》谢建民、肖备著 12、.本工程的施工图纸 13、《**施工升降机使用说明书》 14、品茗安全计算软件，V12.0版本
。。工程 10#楼人货电梯基础施工方案 编制人： 项目经理： 公司工程部： 公司安全部： 公司总工室： 。。项目部 2018年8月28日
施工方案审批表 方案名称：人货电梯基础专项施工方案编号：工程名称。。工程结构形式剪力墙结构 建设单位安徽皖赣置业有限责任公司施工单位。。建设有限公司 建筑面积216223.88㎡施工阶段主体阶段 编制部门。。项目部编制人。。 审核部门审核人 报审时间2018年8月28日审批时间 审批意见工程部 审核意见： 审核人签字： 日期： 安全部 审核意见： 审核人签字： 日期： 总工室 审批意见： 审批人签字： 日期：
目录 一、编制依据 (4) 二、工程概况 (4) 三、人货电梯基础基础设计荷载取值 (5) 四、基础计算 (6)
9#楼人货电梯基础施工方案 一、编制依据 1 。。工程施工组织总设计 2 。。项目工程施工图纸 3 建筑工程施工质量验收规范GB50202-2002 4 建筑机械使用安全技术规程JGJ33-2001 5 《SC 型施工升降机使用说明书》 二、工程概况 （一） 工程简介 。。一期项目工程包含1#、2#、8#、9#、10#、11#、17#、18#、19#、20#共10栋楼，位于新站区龙子湖路与张衡路交口，框剪结构，1#、2#、9#楼采用管桩+筏板基础，地下1层，地上26/28层，其余7栋楼采用筏板基础，地下一层，除17#、20#楼11层外其他均为地上18层，总建筑面积216223.88㎡，地上建筑面积：168998.89㎡，地下建筑面积：47224.99㎡。 工程名称 。。项目一期 建设单位 。。有限责任公司 设计单位 。。筑设计研究院有限责任公司 监理单位 。。工程咨询有限公司 施工单位 。。有限公司 （二） 工程目标 （三） 结构概况 本工程为全现浇框剪结构。建筑物抗震设防烈度为7度。主体结构及装修阶段施工时，垂直运输机械采用SC200/200TD 施工升降机10台；垂直运输机计划安装时间为结构6层开始。根据施工现场的场地情况及建筑物的平面位置，确定每栋各一台施工升降机。 安全、文明施工 目标 确保1#、2#、8#楼创“省标化”工程，上海区域观摩工地
项目名称： 项目编号： 施工方案 编制： 审核： 批准： 编制单位： 编制日期：年月日
目录一．项目概况 二．编制说明 二．施工组织 四．施工方法及程序 五．需要项目单位协调的工作内容六．质量保证体系 七．验收标准及方法 八．施工安全措施及安全保证体系九．施工现场文明管理制度 十．施工卫生及环境保护 附表(一)施工进度计划表 附表(二)危险源辨识与风险评价结果附表(三)更换备件价格清单
一、项目概况 1．原电梯参数 1#气柜电梯参数：载重为500kg，速度为0．4m／t，PLC 控制提升 高度为80米，6层6站6门。制造厂商：沈阳优力特防爆电梯有限公司。 2．2#气柜电梯参数：载重为500kg，速度为0．4m／t，PLC控制提升高度为102米，8层8站8门。制造厂商：沈阳优力特防爆电梯有限公司。 3．3#气柜电梯参数：载重为500kg，速度为0．4m／t，PLC控制提升高度为102米，8层8站8门。制造厂商：沈阳优力特防爆电梯有限公司。 二、电梯现状 该4部电梯运行多年且受风雨、腐蚀性气体等环境因素的影响，造成电器元件短路、串电、老化、机械部件老化、磨损严重、锈蚀严重、变形(如门、井道运动部件等)电梯故障频率高度并存在安全隐患。目前根据电梯的实际情况在确保安全高效的前提下需修理及更换一些重要部件(如厅门、轿
门、平衡链、安全开关)并对整梯所有部件仔细检查调整。 二．编制说明 本工程施工方案是根据甲方工程技术人员和使用管理人员的要求，经我方技术人员和维保人员现场勘察，按照现场实际情况并参照类似下程施工方案和经验编制的。 本工程依据以卜国家标准和行业标准施工和检验： 《电梯制造与安装安全规范》(GB7588—2003) 《电梯工程施工质量验收规范》(GB50310—2002) 《电梯维修规范》(GB／T18775—2002) 《电梯安装验收规范》(GB0060—2002 《电梯技术条件》(GDl0058—) 《电梯试验办法》(GDl0059—) 《电梯制造和安装安全规范》(GB7588—2003) 三、施工组织 1、施工内容 曳引机检查，曳引轮、导向轮轴承，曳引轮槽磨损调整清理，降低振动，电动机绕组检查，制动器检查调整：1．1．2桥厢部分
施工电梯基础施工方案 一、工程概况： 华盛·格林丽景22#楼工程位于合肥市包河区繁华大道以南，内蒙古路以西，本工程为二类高层住宅楼，结构形式为框架-剪力墙结构，为18层住宅、檐口高度为52.65米，建筑面积12431.82m2，层高均为2.90米。 该项目工程由北京炎黄联合建筑设计有限公司设计，合肥华盛房地产有限公司建设，安徽国信建设集团有限公司施工。为满足施工垂直运输需要，在22#楼合肥中宝机械制作有限公司生产的SCD200/200人货电梯。 二、施工电梯基础设计 项目部根据合肥中宝机械制作有限公司提供的电梯基础图进行 基础设计施工。根据现场实际情况及方便材料运输，施工电梯基础位置放置于22#楼北侧○25轴至○29轴交○P轴进行定位，人货电梯基础坐落于基础回填土上，为了更好的把人货电梯基础做好，防止意外发生，在人货电梯混凝土基础下部用直径￠80杉木表面均做防腐处理，每根桩用挖掘机往下静压，保证每根木桩静压至没有扰动的持力层内20CM。（附人货电梯打桩平面及剖面图） 三、基础土方开挖： 根据人货电梯的设计图纸及现场情况，计划本工程土方开挖采用斗容量为0.6m3的液压反铲挖掘机进行土方开挖坑上作业，人工配合清槽。
1、主要机具： 1.1 挖土机械有：挖掘机、自卸汽车等。 1.2 一般机具有：铁锹（尖、平头两种）、筒子锹、洋镐、手推车、小白线、铅丝和钢卷尺等。 2、作业条件 2.1 土方开挖前，将施工区域内的地下，地上障碍物清除和处理完毕。 2.2 建筑物的位置或场地的定位控制线（桩）、水平桩及开挖土方的灰线尺寸，必须经过检验合格。 2.3熟悉图纸，做好技术交底。 3、操作工艺 3.1 工艺流程： 确定开挖的顺序和坡度→分段分层下挖→修边和清底 3.2坡度的确定： 根据工程地质和施工电梯基础深度要求，挖土深度为室外地面下1.1m，采用不放坡开挖； 3.3 土方开挖宜从上到下分层分段依次进行。随时做成一定坡势，以利泄水。 3.4 开挖基坑不得挖至设计标高以下，切勿私自乱执行开挖至设计标高，注意防止基础土方受扰动破坏地基承载力，土方开挖时施工人员应时刻进行标高控制，对其进行检测。暂留土层：为10~20cm 左右。
目录 一.工程概况 (2) 二.基础施工 (2) 三.施工升降机基础要求 (3) 四.安装、拆除中的安全措施 (5) 五.应急救援预案 (6) 六.附图 (13)
一、工程概况 （二）、单位工程概况 本工程总建筑面积平米，地下二层车库平米，建筑高度米，本工程正负相当于绝对标高。 （三）、基础概况 本工程结构形式为框架结构，基础采用人工挖孔桩、独立基础、带型基础、机械钻孔桩基础，建筑使用年限50年。 (四 )、施工升降机概况 本工程采用SC200/200型附墙施工升降机，每笼额定载重量为2*2000㎏，可安装高度150米，额定起升速度为40m/min，每只笼双电机工作，每台电机功率为?，设备总功率为30?。每只吊笼重量为1500kg，吊笼的标准节重量为150㎏。升降机由导架与建筑物刚性连接，每二层设置附墙一道（以不得超过米为原则）。 二、基础施工 对施工升降机基础施工要求如下： 1、施工升降机基础时，表面应平整，并校水平，平面度误差应小于1/500；基础与基础节下端四个大角处应用二次浇筑的方法找平，其水平误差应小于1/1000。 2、地脚螺栓予埋时，必须用底架或工厂提供的予埋板，地脚螺栓分别悬挂在预埋板的孔上，将地脚螺栓悬挂在模板上钢板孔中，分别戴上一个或两个螺母，使螺母底面与螺栓顶端的长度为120MM，将预板支撑起来，使预板的钢板底面比待浇筑混凝土基础顶高出20~30MM；用水准仪将模板的四块钢板校平至相对误差小于1/500。将地脚螺栓的上部扶至竖直状态，然后在螺栓下端钩环内置入Φ25的长度不小于400MM的钢筋，并利用它将螺栓的下部与绑扎好的钢筋焊接连成整体，与上升轨道与主体钢筋接形成重复接地。将螺栓头部用塑料布等物包裹以防粘上水泥等物。 3、检查模板的放置方位，水平度误差及螺栓的竖直及固定情况，待检查无误后方可
广安门铁路住宅小区-A标段 人货电梯基础施工方案 编制人： 审核人： 审批人： 中铁建工集团有限公司 编制日期：2012年1月
目录 1.编制依据 (2) 2.工程概况 (2) 2.1.设计概况： (2) 2.2.室外双笼人货电梯选型及性能 (3) 3.人货电梯基础施工 (3) 3.1.人货电梯基础位臵 (3) 3.2.人货电梯基础做法 (3) 3.2.1.工艺流程 (4) 3.2.2.地基承载力检测 (4) 3.2.3.主要施工方法 (4) 3.2.3.1.灰土回填 (4) 3.2.3.2.钢筋施工 (5) 3.2.3.3.混凝土施工 (5) 3.2.5.基础排水 (5) 4.安全注意事项 (5)
1.编制依据 表1-1 2.工程概况 广安门铁路住宅小区A标段项目位于北京市宣武区原广安门车站内，手帕口南街。工程用地西侧紧邻广安门车站西街。 2.1.设计概况： 表2-1
2.2.室外双笼人货电梯选型及性能 根据实际施工需求，本标段5栋住宅楼工程选用SC200/200W型双笼人货电梯，B3#、B4#、B6#、B7#住宅楼各配臵一台，编号分别为1#、2#、5#、6#；B5#住宅楼拟配臵两台，编号为3#、4#（先期设臵一台，后期视进度情况再增设）。所有室外电梯的单笼额定载重量均为2000Kg（24人），地基地耐力不小于15吨/平方米。 其技术参数如下： 3.人货电梯基础施工 3.1.人货电梯基础位臵 根据现场施工进度及实际情况，1#、3#、4#人货电梯基础布臵在地下车库顶板覆土上，2#、5#、6#人货电梯基础布臵在所附属住宅楼肥槽的回填土上(详见附图)，基础底标高为 -1.450m。楼层相对应的位臵基本是阳台，便于施工。 3.2.人货电梯基础做法 选用的人货电梯基础为板式钢筋砼基础，考虑到基础均落在回填土上，故在原有基础尺寸的基础上，每边放宽600～900mm，尺寸由3600×5800mm变为4200×6400mm，基础中心距主楼外墙尺寸为2.7m～3.5m（如下图）。砼强度等级为C25
黔贵·汇金国际广场二期工程 施工电梯基础施工方案 中建三局第一建设工程有限责任公司 黔贵·汇金国际广场二期工程项目经理部 二0一五年三月
目录 目录 (2) 1 编制依据 (2) 2 工程概况 (2) 3 施工电梯选型 (3) 4 平面布置 (3) 4.1 施工电梯布置主要原则 (3) 4.2 施工电梯平面布置 (4) 5 施工电梯防雷接地 (4) 6 施工电梯附墙 (4) 7 施工注意事项 (5) 8 施工电梯立面防护 (5) 9 施工电梯基础及附墙荷载验算书 (5) 10.附图1：二期施工电梯平面布置图 (7) 11.附图1：二期施工电梯附墙布置图 (8) 1 编制依据 1、相关规范规程 3、本工程《施工组织设计》。 2 工程概况 本工程位于延安西路南侧，紫林庵转盘旁西南侧原交通厅内，北面为一期工程，东面临街为新建路，南面为平安巷居民楼，西面与利美康医院相邻，为贵阳市中心地段，交通便利。本工程地下四层（含夹层），地上33层，总高105.80m。
3 施工电梯选型 工程地下室设计为3层，底板面标高-20.1m，上部主体标准层层高为2.95m，屋面标高99.150米。根据施工需要，项目部将安装2台施工电梯，作为施工人员上下、装饰装修和设备安装材料运输的重要工具。选用2台双笼低速施工电梯，施工电梯型号为：SC200/200，具体参数表如下： 4 4.1 施工电梯布置主要原则 1、尽量使作业人员通过施工电梯垂直上下便利。 2、保证建筑材料向各楼层运输畅通，运距较短，保证地下室施工材料的运输。 3、施工电梯基础的地基稳固、可靠。 4、施工电梯四周材料堆放方便，材料转运至楼层畅通、便利。 5、施工电梯基础定位时，应注意电梯与结构边距离能便于悬挑外架搭设，与外架外排架距离保持200mm。
施工人货电梯专项 安装方案 电梯名称：施工人货两用升降机 电梯型号：SCD200/200TD 设备编号：3171-0107(2)-(2) 制造厂家：**工程机械有限公司 工程名称：XX 工程地点：湖州市南浔区南林路与向阳路交汇处 使用单位：南浔浙商回归总部经济园二期项目部 编制单位：* 审批单位：**分公司编制人审批人： 审核人：审批负责人： 编制日期：审批日期：
目录 A、安装方案 一、工程概况 二、施工电梯概况 三、现场对设备的要求 (一)、施工电梯安装前的准备工作 (二)、安装人员组织网络 四、施工电梯安装过程 (一)、施工电梯安装程序及要求 (二)、安装施工电梯工作中的注意事项 (三)、施工电梯主要部件吊点说明 五、安全技术措施 六、施工电梯安装后的质量要求 B、附图表 一、施工电梯基础图、加固基础图 二、施工电梯附墙标高图 三、施工电梯附墙架连接图 四、施工电梯安装位置图 五、施工现场平面布置图
A、安装方案 一、工程概况 本工程属于南浔浙商回归经济园建设有限公司，地处南浔城市新区内，基地东侧为南林路，南侧为向阳路，北侧为朝阳西路，西侧为规划河流；地块北侧为园区总部办公室和研发楼。本工程为二期(A-1、2#楼，B-1、2、3#楼及地下室)占地面积：22443.28平方米，总建筑面积：114002.48平方米，其中地上部分：84406.06平方米，地下部分：29596.42平方米。本工程建筑层数：A-1、2#楼24层，B-1、2、3#楼3层，裙房3-4层，地下1层。建筑高度99.9米。建筑结构形式为框架核心筒结构，合理使用年限为50年，抗震设防烈度：6度抗震。A-1、2#楼塔楼核心筒：抗震等级为二级，框架抗震等级为三级：A楼裙房和B-1、2、3#框架抗震等级为四级，纯地下室范围抗震等级为四级。建筑结构类别为三类，其耐火等级为地上二级，地下一级。防水等级：地下室整体防水等级为2级，其中变配电间、顶板种植区防水等级为一级，屋面防水为一级。地下室停车泊位为机动车577个，非机动车位1580个。 根据该工程现场实际情况，计划安装2台施工人货电梯，具体安装位置见施工现场平面布置图，本次安装方案所属为安装在塔楼北侧的**牌SCD200/200TD型电梯。
目录 一、编制依据 (1) 二、工程概况 (1) 三、基础设计 (1) 四、基础施工及加固措施。 (9) 五、安全文明施工 (11) 六、施工电梯进楼层处脚手架搭设介绍： (12)
一、编制依据 1、SC型施工升降机使用手册 2、《建筑机械安全技术规程》JGJ33-2011 3、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011 4、《建筑施工安全检查标准》（JGJ59-99） 5、《建筑机械使用安全技术规程》JGJ33-2005 6、《建筑施工手册》（第四版） 7、《建筑施工高处作业安全技术规范》（JGJ80-91） 8、与业主签订的总承包合同 二、工程概况 本工程由A1地块五栋三十四层高层住宅1#～4#、7#楼，两栋三十三层高层住宅5#、6#楼，及其地下室组成。总建筑面积：193161.83㎡；地下建筑面积：51547.00㎡；地上计容建筑面积：140646.37㎡；建筑总高度：1#～4#、7#楼（标准层层高2.9m）为98.60m;5#～6#楼（标准层层高3.0m）为99.00m;结构体系：地下部分为框架剪力墙结构，地上部分均为剪力墙结构；结构抗震等级均为一级；地下室-2F层层高为3.6m，-1F层层高为4.8m。 为了保证二次结构及装饰装修过程中垂直运输问题，1#、2#、5#、6#、7#楼施工电梯布置在地下室顶板上，由于园林展示区大面积施工，3#、4#楼施工电梯在地下室土方回填后做在回填土之上，施工电梯型号为SC200/200。在地下室顶板施工电梯厚度为400mm，在回填土上的施工电梯需要在基础下面换填1200mm高的毛石后再做500mm电梯基础，克服因土体沉降而产生的应力。 三、基础设计 施工电梯设计安装高度按照最高110.4米计算，采用74节标准节（每节高1.508m）。施工升降机架重量及尺寸参考厂家提供的《SC200/200型施工升降机使用说明书》。此工程共由两种基础 1、施工电梯基础做在地下室顶板上，其尺寸为：6500*3800*400，电梯基础的底筋：三级14@200，面筋：三级14@200双层双向设置；马凳筋为三级20@500梅花布置。混凝土强度等级为C35，在做基础之前先做防水从基础边外扩400mm，在防水上做50mm厚保护层。中间预埋地角螺栓四个，在浇筑混凝土之前由工长通知电梯单位预埋。（如下图）
第一章编制依据 1 编制依据 1.1项目建筑、结构、安装专业施工图纸； 1.2租赁公司提供的SC系列施工人货电梯使用说明书； 1.3项目施工组织设计； 1.4《建筑机械使用安全技术规程》JGJ33-2001； 1.5本工程所涉及的主要国家或行业规范、规程、技术法规、标准。 第二章工程概况 工程名称：XXX小区商住项目 工程地点：XXX 建设单位：XXX 勘察单位：XXX 设计单位：XXX 施工单位：XXX 监理单位：XXX 工程规模及特点： XXX小区商住项目占地面积为12523㎡，总建筑面积为55936.65㎡，其中含1、2栋为17层住宅楼、3-5栋为18层住宅楼、6栋为4层住宅楼；设有1层地下车库，1栋1层门卫室，临街为1、2层为商业。 单体建筑概况：
人货电梯选择及位置布置： 根据XXX 小区商住项目工程施工总平面图、工程结构特点，选用SCD200,考虑本工程施工条件，结合人货电梯与结构之间的关系以及人货电梯附属，我项目将在1栋、2栋、3栋及4栋分别布置一台电梯。 第三章 施工部署 1、人货电梯基础施工顺序为：土方平整（土方开挖时已施工至地下室底板底标高）→定位放线→浇筑砼垫层→钢筋加工、绑扎→焊3mm 水平止水钢板（四周用钢丝网围挡）→预埋基础节→砼浇筑、养护 2、基础尺寸为6000 础布置见附图。 3（1复试，合格后方可使用。 （2）双层双向。 （3
排距±5 受力筋间距±10 （5）基础预埋件必须牢固地固定在基础加强钢筋上，地脚螺栓中心距最大允许偏差为±5mm。 （6）做好预留孔地预留工作，预留孔尺寸为200mm×200 mm，深350mm，孔内钢筋外露，供二次浇筑，预留孔位置见附图。 4、在钢筋绑扎完成之后进行基础砼浇筑： （1）严格执行浇灌令制度。 （2）砼要按规定做坍落度试验，并进行自我检查，不得随意增加用水量，按规定取试块一组标养。 （3）检查钢筋与预埋件的规格、数量、安装位置及构件接点连接焊缝，是否与设计符合，正确无误后方可进行砼浇筑。 （4）砼分层振捣，一次性浇筑，不留施工缝。 （5）浇筑混凝土时，应注意防止混凝土的离析。 （6）基础砼振捣采用插入式振捣器，在钢筋埋件、模板。并避免漏振，欠振和超振。 （7）混凝土浇筑过程中，要保证混凝土保护层厚度及钢筋位置的正确性，不得移动预埋原来位置，如发现偏差和位移，应及时校正。 （8）要安排专人负责振动机的振捣，专人负责看模，发现模板、钢筋、螺栓、埋件、留洞有变形位移及破坏情况应及时进行整修。 （9）基础平面为1/1000。 （10）砼浇筑后要及时覆盖草包，养护方法是在草包上浇水养护，保证砼表面湿润一周，使砼充分达到设计强度。 5、人货电梯基础要做好可靠的防雷接地，砼试块制作，砼浇灌后做好养护，必须保证砼强度达到设计强度之后方可开始人货电梯安装作业.
新坐标商住小区 施 工 电 梯 基 础 方 案 编制人： 审核人： 审批人： 广东三穗建筑工程有限公司2014年6月5日
目录 第一节工程概况 (1) 第二节基础设计方案 (2) （一）负二层梁板地基基础做法 (2) （二）负四层底板地基基础做法 (6) 第三节施工电梯基础计算书 (7) 一、施工升降机计算书一（地下室负二层梁板地基基础做法） (7) （一）参数信息 (7) （二）基础承载计算 (8) （三）梁板下钢管结构验算 (8) 二、施工升降机计算书二（地下室底板地基基础做法） (10) （一）参数信息 (10) （二）基础承载计算 (11) （三）地基承载力验算 (11) （四）基础承台验算 (12) 第四节附图 (14) 一、施工现场平面布置图 (14) 二、1#楼施工电梯梁板开洞及加固平面 (14) 三、2#楼施工电梯梁板开洞及加固平面 (14) 第一节工程概况 新坐标商住小区工程位于湛江市赤坎区海田路湛江尧丰包装印刷有限公司旧址，由湛江飞鹏尧丰房地产开发有限公司兴建，由我司广东三穗建筑工程有限公司承建。拟建项目包括：1#、2#、5#、6#、7#、8#等六栋32层住宅楼，建筑高度99.3m，首层为6m,二层以上为3m；3#、4#等两栋28层住宅楼，建筑高度88.5m，首层为6m,二层
以上为3m；以及1栋2层商铺，建筑高度10.40m，首、二层均为5.2m；地下室南区为负三层商业和车库,北区为负四层商业和车库。其中负一层为5.2m,负二层为5m,负三层为4 m,负四层为4.5m（本期工程范围为1#～8#塔楼、商业一二期裙楼及一二期地下室）。 根据总体施工布置和建筑结构平面特点，共需设置8台施工电梯，拟在各楼设置一台SC200/200型号的施工电梯，供施工人员和部分材料的垂直运输之用。施工电梯基础分别有设置在负二层梁板和负四层底板上的两种方式。为确保施工电梯安全使用，现根据实际情况设计基础方案以指导现场施工。各号施工电梯具体位置详见施工现场平面布置图（附后尾页）。 第二节基础设计方案 （一）负二层梁板地基基础做法 位于1#、2#、3#、4#楼的编号分别为1号、2号、3号、4号施工电梯基础直接设置在地下室负二层梁板位置，并跨压在外围支护桩和回填土上，在浇筑基础前将对地基进行加固处理。具体做法如下：该处支护桩冠梁与负二层梁板的外墙间有 2.6m 空间需由负三层回填土至负二层，回填高度约4m，主要采用黏土回填，完成填土至确定标高后，再采用规格为口径Φ12cm、间距0.5m、长度4m的松木桩进行地基加固，然后铺填一层50cm厚的砖渣，并夯压密实，最后在砖渣层上浇筑基础。 施工电梯基础尺寸设计为6000×5000×400（1号、2号）和6000×4000×400（3号、4号）板配筋为双层双向Φ12@200，砼强度等级C35，做法详见如下1#2#楼施工电梯基础图。
施工电梯专项施工方案 目录 第一章：编制依据 (2) 第二章：工程概况 (2) 第三章：施工电梯基础设计荷载取值 (3) 第四章：人货电梯安装安全要求及安装前的准备工作 (4) 第五章：人货电梯安装施工 (5) 第六章：平台脚手架、施工通道、结构加固 (13) 第七章：人货电梯作业过程突发停电应急处理和救援预案 (23)
第一章：编制依据 1.1 中海花园一期项目工程施工组织总设计 1.2中海花园一期项目工程施工图纸 1.3 建筑工程施工质量验收规范GB50202-2002 1.4 建筑机械使用安全技术规程JGJ33-2001 1.5 GJJ《SC型施工升降机使用说明书》 第二章：工程概况 第一节：工程简介 1、工程简介 中海花园一期10#、11#、12#楼及车库工程，由中海宏洋地产（盐城）有限公司开发，阳升集团有限公司承建，南京第一建设事务所有限责任公司监理，上海原构设计咨询有限公司设计，江苏省鸿洋岩土勘察设计有限公司质勘探。本工程层数为负下二层，地上三十四层，10#、11#、12#楼建筑总高度为103.600米，相对标高±0.00等于绝对标高3.75m，本工程基础及上部结构安全等级均为二级，地基基础设计等级为甲级，剪力墙抗震等级为二级，耐火等级为一级，防水等级为二级。本工程位于盐城市城南新区，西临日月路，北靠世纪公园，紧邻盐都区行政中心，因此本工程文明施工显得十分重要。 主体结构及装修阶段施工时，垂直运输机械采用SCD200/200施工升降机四台；垂直运输机计划安装时间为结构六层开始。根据施工现场的场地情况及建筑物的平面位置，确定10#楼布置两台施工升降机，11#、12#楼各布置一台施工升降机。所有人货电梯安装高度为100m。
目录 第一章编制说明及依据 (2) 第一节编制说明 (2) 第二节编制依据 (2) 第二章工程概况 (2) 第一节工程概况 (2) 第二节施工电梯方案编制说明 (3) 第三章项目组织机构 (5) 第一节项目组织架构 (5) 第二节主要管理人员职责 (5) 第三节作业人员职责 (6) 第四章施工电梯平面布置及定位 (6) 第一节施工电梯选型及参数 (6) 第二节施工电梯平面布置及定位 (6) 第五章施工电梯基础施工 (11) 第一节电梯基础施工 (11) 第二节附墙方式 (13) 第三节电梯安全门搭设 (13) 第四节施工电梯架体搭设 (16) 第六章安全文明施工措施 (17) 第七章防台风应急措施 (18) 第八章计算书 (20)
第一章编制说明及依据 第一节编制说明 为了保证项目施工电梯使用安全，以及加强安全生产、文明施工管理，按照相关标准及规范要求编制此施工方案，以指导现场实际施工。 第二节编制依据 第二章工程概况 第一节工程概况 综合配套区总用地面积11.98万平方米（其中建筑物占地面积2.38万平方米），总建筑面积约11.18万平方米，包括1#~18#倒班宿舍、19#餐厅、20#生活中心、21#门卫1、22#门卫2 及厕所、23#自行车棚、室外停车场、室外运动场地、室外道排工程、水池、大门、永久围墙等配套设施。
1 参建单位 2 建筑概况 第二节施工电梯方案编制说明 （1）电梯基础施工方案根据生产厂家提供的参数并结合现场实际情况编制。 （2）根据工程特点及合同要求，本工程拟投入18台施工电梯，供1#~18#宿舍楼施工使用，自编号为1#~18#，型号均为SC200/200系列，每只吊笼的额定载重量为2000kg。 （3）在电梯导轨下设置1m×1m的独立柱，顶标高为各楼栋的-0.25m（相对标高）；独立承台尺寸为2000(长)×2000(宽)×500mm(高)，底标高为各楼栋基底标高，独立柱通过承
GDAQ21101□□12#楼施工电梯基础安全专项方案 工程名称：东圃立交商住小区二期：自编5#、6#、7#、8#、9#、10#、11#、12#住宅、自编22#盖下建筑及地下室工程 总承包单位：广东正升建筑有限公司 （公章） 编制人：年月日 审核人：年月日 审批人：年月日 （企业技术负责人）
目录 一、编制依据 (2) 二、工程概况 (2) 三、基础设计 (2) 四、基础计算 (4) 五、预留洞口处理 (5) 六、基础施工要求 (6)
一、编制依据 1、《建筑地基基础设计规范》（GB 50007-2011） 2、《混凝土结构设计规范》（GB50010-2010） 3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011） 4、SC型升降梯使用手册（GJJ） 5、本工程结构图 二、工程概况 广州东圃立交住宅工程项目位于广州市天河区的东南侧，金融城的东北侧，黄埔大道与广州环城高速交会的东圃立交处，南临珠江后航道，东接杨桃公园，距离东圃地铁站300米。总建筑面积约252487m2，其中地下一层（建筑面积约20428m2），地上裙楼2层，6幢塔楼32层，2幢塔楼44层。独立商业街13358m2。 5、8#楼住宅地上44层，建筑高度129.35m， 6、 7、10、11、12#楼住宅地上33层，建筑高度97.45m，二期包括22#、24#、25#2层商业裙楼，一层地下室。 本工程采用广州市高程，设计标高±0.000相当于绝对标高18.65m。建筑工程等级一级，设计使用年限50年，抗震设防烈度7度。 本工程结构形式为框架及剪力墙结构，建筑结构安全等级二级，地基基础设计等级甲级，抗震设防烈度七度，地下室防水等级顶板一级，底板和侧壁二级，耐火等级二级，人防抗力级别（核、常）核六常六级。 建设单位：广州佳郡置业有限公司 监理单位：广州市市政工程监理有限公司 设计单位：广州市设计院 施工单位：广东正升建筑有限公司 三、基础设计 1、根据施工需要，拟在5#楼，5-1#中心距5-A轴3.8米，距5-12轴1.3米（在5-12~5-18轴间），基础标高为-13.95米（基础面平地下室底板）。 5-2#中心距5-D轴3.8米，距5-22轴3.4米（在5-18~5-22轴间），基础在裙楼顶板面。
电梯井钢结构基础 施 工 方 案 工程名称： 编制单位： 编制人： 日期： 审定： 审核：
目录 一、工程概况 二、施工中执行的技术标准、规程、规范 三、施工机具、人员和材料配置 四、施工工艺流程 五、钢筋工程 六、模板工程 七、砼工程 八、土方回填工程
一、工程概况 1．工程名称：温江八益家居博览城观光电梯钢结构基础 2．工程地点：温江区海峡科技园科兴路西段 3．工程简介： 本工程为高层钢结构电梯井道基础，钢柱采用方管，主梁采用H热轧型钢；基础为钢筋混凝土基础，与柱连接为地锚螺栓连接。 基础长为2.694米，宽为2.30米，深1.9米，共25个 二、施工中执行的技术标准、规程、规范 1.《建筑地基基础工程施工质量验收规范》（GB50202-2002） 三、施工机具、人员和材料配置 1.主要施工机具
2. 人员配备 3. 材料配备
四、施工工艺流程 （一）成都温江区八益家具城室外观光电梯基础施工工艺流程为：测量放线→土方开挖→验槽、检测→垫层支模→垫层C15砼浇注→放线→基础底板及剪力墙钢筋绑扎，止水钢板安装，底板模板，500高剪力墙，柱模板支撑、混凝土浇筑、剪力墙，柱模板支撑，地脚螺栓安装混凝土浇筑→模板拆除，检查验收→土方回填 五、钢筋工程 基础钢筋施工前由技术负责人、责任工长组织钢筋工长、质检员、钢筋班组所有成员认真熟悉图纸，掌握各部位钢筋的受力情况，并结合规范规程向施工作业班组做出书面技术交底。 六、模板工程 采用组合木模板进行拼装，要求组装模板具有足够的刚度，稳定性、拼缝严密、不易漏浆，模板内撑用钢管固定，剪力墙用直径φ12的对拉止水对拉螺杆固定模板的支设应满足强度、刚度和稳定性的要求。 本工程地基采用天然地基，持力层为砂砾石层。如遇软弱层须用
人货电梯专项施工方案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
金口岸三期华府9#10#11#住宅楼 施 工 电 梯 专 项 施 工 方 案 编制人：职务： 校对人：职务： 审核人：职务： 审批人：职务：
目录 第一章：编制依据 (2) 第二章：工程概况 (2) 第三章：施工电梯基础设计荷载取值 (3) 第四章：人货电梯安装安全要求及安装前的准备工作 (4) 第五章：人货电梯安装施工 (5) 第六章：平台脚手架、施工通道、结构加固 (13) 第七章：人货电梯作业过程突发停电应急处理和救援预案 (23)
第一章：编制依据 金口岸三期华府9#10#11#住宅楼工程施工组织总设计 金口岸三期华府9#10#11#住宅楼工程施工图纸 建筑工程施工质量验收规范GB50202-2002 建筑机械使用安全技术规程JGJ33-2001 GJJ《SC200/200型施工升降机使用说明书》 第二章：工程概况 第一节：工程简介 1、工程简介 1.工程名称：金口岸三期华府9#10#11#楼项目工程 2.工程地址：怀化市河西新经济开发区 3.建设单位：怀化市金辰房地产有限公司 4.设计单位：怀化市建筑设计研究院 5.监理单位：怀化市建设工程监理有限公司 6.施工单位：怀化市建筑工程有限公司 7.金口岸华府三期9#、10#、11#住宅楼工程工程主要由9#楼、10#楼、11#楼组成， 该工程位于怀化市河西经济开发区，建筑总面积㎡，其中9#住宅楼建筑面积，10#住宅楼建筑面积㎡，11#住宅楼建筑面积㎡；建筑高度9#住宅楼米，10#住宅楼；建筑层数：9#住宅楼地上30层，地下1层，10#住宅楼地下1层，地上30层。结构形式：9#、10#、11#住宅楼均为全现浇框支剪力墙结构。 9#楼－1层层高为,一层层高为，2~4层层高为,最大梁KZL7为800*1800mm。 10#楼－1层层高为,一层层高为，2~4层层高为,最大梁KZL2（2）为 800*2400mm。
施工电梯基础专项施工方案 目录1. 工程概 况 (2) 2. 编制依据 (2) 3. 施工电梯技术参数 (3) 4. 施工电梯基础 (3) 4.1施工电梯布置 (3) 4.2施工电梯基础施工 (4) 4.3基础承载力计算 (5) 4.4加固钢管支撑架计算 (5) 5. 施工电梯附墙件 (6) 5.1附墙件布置 (6) 5.2附墙件施工要点 (6) 6. 平台脚手架、施工通道 (6) 6.1施工电梯平台脚手架施工 (6) 6.2平台脚手架计算书 (7) 7. 安全保证措施 (7) 7.1安全注意事项 (7) 7.2应急预案 (7) 8. 附图及附
件 (7) 附件1：钢管支撑架计算书 附件2：平台脚手架计算书 附图1：施工电梯布置平面图 附图2：基础及平台示意图 附图3：支撑加固剖面图 附图4：附墙连接示意图 附图5：升降机立面图 页 1 第 施工电梯基础专项施工方案 施工电梯基础专项施工方案 1. 工程概况 1）工程名称：成都万科海悦汇城一期总承包工程 2）建设单位：成都万科华东置业有限公司 3）设计单位：四川省建筑设计院 4）施工单位：中天建设集团有限公司 5）监理单位：四川四强建设项目管理有限公司 6）地勘单位：四川省川建勘察设计研究院有限公司 7）工程地点：位于成都市双流县华阳镇，东南面一侧为规划红星路南延线，西南为海昌北路 8）建筑形式： 本工程总建筑面积71190平米，地下一层车库7506.79平米，架空层物业用地1962.13平米，地上35层住宅61721.08平米。建筑高度99.50米，本工程正负0.000相当于绝对标高480.75。 本工程结构形式为框架剪力墙结构，高层部分基础采用人工挖孔桩加筏板基础，多层部分基础采用独立基础+防水板。主楼抗震等级二级，地下室扩展部分三级，耐火等级一级，建筑使用年限50年。 9）当施工电梯基础为独立基础时，需介绍地质条件，并附相关地质勘察报告；施工电梯安装在阀板、顶板上时，需介绍板的厚度、强度。 2. 编制依据 1）《建设工程安全生产管理条例（第393号令）》 2）《施工升降机技术条件》GB/T10054-2005 3）《施工升降机技术规程》GB/T10055-2005 4）《建筑结构荷载规范》GB50009-2012 5）《高处作业安全技术规范》JGJ80－91 6）《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010
目录 第一章、编制依据2第二章、工程概况2第三章施工电梯选型及性能2第一节、结构概况2第二节、双笼电梯参数要求3第三节、附墙要求4第四章、施工准备工作4第一节、施工平面图4第二节、现场条件准备8第三节、技术措施准备8第五章、施工方法及技术措施8第一节、基础处理8第二节、基础施工8第三节、基础设计及荷载计算9
第四节、电梯附墙安装及作用于建筑物上力F的计算21第六章、质量保证管理及技术措施21第七章、安全文明施工管理及技术措施23第八章、附图（施工电梯平面布置图）23 第一章、编制依据 1、《起重机械安全规程》（GB6067-2010）； 2、本工程《施工组织设计》； 3、本工程施工图纸； 4、《SC型升降机使用手册》； 5、《建筑扣件式脚手架安全技术规范》JGJ130-2011；
6、《砼结构设计规范》GB50010-2010； 7、《混凝土结构施工及验收规范》GB50204-2011； 第二章、工程概况 XXXX位于XXXXXXXXXX西三路，由XXXXXXX地产开发有限公司（下称业主）兴建。本项目地下2层，地上分为C-1#～C-2#与C-3#～C-4#住宅楼（29/26层含2层裙楼）及酒店、办公楼（23层含4层裙楼）三大栋，建筑面积分为：地下室总建筑面积约31284平方；C-1#～C-2#与C-3#～C-4#住宅楼总建筑面积约68009.5平方；酒店、办公楼总建筑面积约54739.6平方。 C-1#～C-2#楼建筑高度90.55M，建筑主体29层，框剪结构； C-3#～C-4#楼建筑高度81.55M，建筑主体25层，框剪结构； 酒店、办公楼建筑高度96.5M，建筑主体23层，框剪结构； 本专项施工方案是经过项目管理部与湛江广大建筑机械设备有限公司的技术部、施工部等有关部门讨论的基础上形成的。在此基础上编制《施工人货电梯安装及拆卸施工方案》上报公司、监理、业主等有关部门。 第三章、施工电梯选型及性能 第一节、结构概况
目录 第一部分、施工升降机基础施工方案 (1) 一、编制依据： (1) 二、升降机选择及其概述 (2) 三、升降机布置位置 (2) 四、升降机基础技术参数 (2) 五、升降机基础施工 (2) 第二部分、施工升降机基础承载计算 (3) 一、工程概况 (3) 二、施工升降机概况 (3) 三、施工升降机荷载计算 (4) 第一部分、施工升降机基础施工方案 一、编制依据： 1. SC200/200GZ型升降机使用说明书 2.《建筑地基基础设计规范》GB50007-2011 3. 《建筑工程施工质量验收统一标准》GB50300-2001 4. 《建筑地基基础工程施工质量验收规范》GB50202-2002 5. 《混凝土结构工程施工质量验收规范》（GB50204-2011） 6. 《建筑机械使用安全技术规程》（JGJ33-2011）； 7. 广东省建筑工程施工质量验收技术资料管理整编统一规定 8. 金沙洲保障性住房工程A1-A13栋施工图纸。
二、升降机选择及其概述 根据金沙洲保障性住房工程工程结构特点，工程选用广州市京龙工程机械有限公司生产的SC200/200GZ升降机13 台。有关该机的结构组成、性能、安装、拆卸、运行维护与管理等一系列要求，参见由该制造厂提供的使用说明书. 三、升降机布置位置 金沙洲保障性住房工程（自编A1-A13栋）13幢，布置13台升降机，基础中心点位置详见施工电梯平面布置图。导轨架垂直中线距离附着面为3.0～3.6米，基础底标高为室外顶板标高上0.3m，详见施工电梯基础图. 确定位置时，已综合考虑了升降机与结构之间的关系以及升降机附着，吊笼操作室上、下通道应与其它建筑物保持足够的距离，距外脚架外立杆200MM间距，避免相碰。已考虑塔机、吊机吊装是否可行。 根据现场实际情况，A1-A3、A4-A7栋共有四处施工电梯穿越结构板处，为方便日后施工，该处梁板钢筋应作预留并做防锈处理。梁板上部钢筋预留长度应大于1/3跨，下部钢筋预留长度应小于1/4跨（另外考虑绑扎接头搭接长度为1.3l le）。预留钢筋采用防锈漆涂刷一遍（根部涂刷两遍），并用PVC管包裹，中间灌素水泥浆处理。 四、升降机基础技术参数 根据制造厂提供的使用说明书及厂家的技术要求，升降机自重及冲击力为P=670KN，地面承载力不小于0.15MPa，基础尺寸为平面尺寸（按图）×300，砼强度等级为C35，内配双层双向φ12＠200的钢筋网片。详见附图。 依据金沙洲保障性住房工程A1-A13栋施工图纸，施工升降机基础位置均在建筑物外围，位于地下室顶板上。施工上采用将施工电梯基础布置在地下室顶板上，由于此部分所受外力超过设计要求，因此在基础所在一跨范围内加回顶，将荷载传至地下室底板，回顶范围详见附A1-A7，A8-A13栋施工电梯回顶布置图。回顶 离地350mm设置扫地杆 最上一道水平杆距板底不超过650mm 靠近剪力墙、柱的立杆上增加短钢管与墙柱顶紧，竖直方向不得少于三道 人货梯平面投影范围内设置7道16#工字钢梁，翼缘与顶托满焊 其余范围顶托内采用双钢管作为主龙骨，次龙骨采用40mm*90mm木枋@300mm 相邻钢管、木枋应错开搭接 所有立杆底部垫100mm*100mm木板 支撑体系外侧设置连续剪刀撑，顶部及底部各设置一道水平剪刀撑 现场地下室底板强度为C35，厚度为300mm。 升降机应做好可靠的防雷、防漏电保护接地装置，基础预埋件接到工程中的防雷接地点上，上部升降机金属构件用10mm2铜线与基础联接，接地电阻不大于4Ω。防雷的具体设计详升降机安装方案。 五、升降机基础施工 根据制造厂提供的使用说明书及厂家的技术要求，本工程升降机基础为预埋基础节固定式钢筋砼基础： 1、基础尺寸=图示平面尺寸×0.30m，尺寸详见附A1-A7，A8-A13栋施工电梯基础布置图 2、配筋：φ12@200，双层双向布置，拉筋：φ12，隔一拉一梅花形布置。 3、基础砼：C35商品砼。 4、升降机机座：安装地脚螺丝，安装避震器，安装升降机钢梁。 升降机基础施工顺序为：定位放线→四周砌240砖胎模→防水、防水保护层按设计施工→钢筋加工、绑扎→预埋升降机基础设备→砼浇筑、养护→基坑排水沟、集水坑施工。 升降机基础要做好可靠的防雷接地及防排水，作好原材料检验复试工作，作好隐蔽工程验收记录，砼浇注前须做好检查和验收，砼试块制作，砼浇灌后做好养护，必须保证砼强度达到100%之后方可开始升降机
