一. 主要用途与适用范围 1. 概述 七氟丙烷（HFC227ea）灭火剂具有无色、无味、灭火后无固、液相残留物，不导电、不击穿电子电器设备等良好的性质，它作为洁净的气体灭火剂对大气的臭氧层没有破坏作用，本身属于低毒，经过大量的毒性试验，七氟丙烷的毒性与1301相当，当设计浓度小于9%可用于经常有人工作的防护区，是一种理想的灭火剂。 七氟丙烷（HFC227ea）是一种有效的灭火剂，能够用于扑救可燃液体和可熔化固体的火灾、可燃固体的表面火灾、电气火灾。七氟丙烷液相储存具有良好的稳定性，应用于全淹没系统，灭火以冷却、降低氧浓度和化学抑制作用为原理，灭火效果好。适用于替代已有的卤代烷灭火系统，是卤代烷灭火剂较理想的替代品。 七氟丙烷灭火系统是由我国最早研制开发包括卤代烷1211、1301等气体灭火系统在内的一批消防行业专家研制出的一种新型气体灭火系统设备，其性能稳定可靠，功能完备，灭火效果良好，且安装、维护、操作简便，省时省力。 2. 适用的场所 电子计算机房、通讯机房、资料处理及贮存中心、紧急电力供应设施、发电机房、昂贵的医疗设施、图书馆和档案库、文物资料珍藏库等。 3. 七氟丙烷适合扑救以下物质火灾 ·可然液体和可熔化固体的火灾； ·可燃固体的表面火灾： ·电气火灾。 4. 七氟丙烷不适合扑救以下物质火灾 ·硝化纤维、氯酸钠、硝酸钠、火药等含氧化剂的化学制品火灾； ·活泼金属，如：钠、钾、镁、钛、铀、锆等； ·金属氢化物，如氢化钠、氢化钾等。 二. 系统技术参数 1. 七氟丙烷灭火剂 七氟丙烷灭火剂是不导电介质，不含水性物质，不含有固体粉尘、油渍，它是液态储存，气态释放。喷放后可自然排出或由通风系统迅速排除。现场无残留物，不会受到污染，善后处理方便。其物理特性见下表
XXXXXXXXXXXXXXXX项目机房气体灭火系统 设 计 方 案 建设单位： 编制单位： 编制日期：二○一○年十一月
目录 第一章综合说明 (2) 一概述 (2) 二七氟丙烷灭火系统工作原理 (2) 三本文件编制依据及引用文件 (3) 第二章灭火装置设计说明 (3) 第一节装置简介和工作原理 (3) 一七氟丙烷灭火系统简介 (3) 二 (1)柜式七氟丙烷灭火装置简介 (5) 三 (2)组合分配式管网灭火系统简介: (6) 四适用范围 (15) 五对防护区的要求 (15) 六工作原理图： (16) 七灭火装置动作程序图 (18) 第二节装置选用方法 (19) 第三节灭火剂设置用量计算方法 (19) 第四节具体设计（见设计图纸） (22) 第五节安装 (22) 第三章报警系统的设置 (24) 一系统说明： (24) 二本系统的优点 (24) 三报警联动控制系统各部件的性能、技术参数 (25) 四具体的配置及位置数量（见设计图纸） (33) 第四章安全设计说明 (34) 第五章施工说明 (34) 一一般规定 (34) 二施工安装 (35) 第六章装置使用方法 (36) 第七章七氟丙烷自动灭火系统的维护管理 (37) 第八章售后服务承诺 (38)
第一章综合说明 一概述 （一）、设计目的 贯彻落实国家有关消防法规的文件精神和要求，减少火灾危险，保护人身和财产安全，做到方案优良、经济可行、设计合理、确保施工质量。 （二）、设计原则 本方案中，系统的设计、施工、验收应遵循国家有关消防法规和方针政策，针对被保护对象的特点，做到安全可靠、技术先进、经济合理、安装维护方便。（三）、系统组成： 根据建设单位的设计要求和国家有关消防规范进行设计规划，本灭火系统主要包括两个部分： 火灾自动报警系统：主要由火灾报警控制器，感烟探测器、感温探测器、联动控制模块以及消防电源组成，承担灭火防区火灾探测、报警任务，并为各防区的灭火控制盘发出灭火指令，同时接收灭火控制盘传来的预启动和已启动释放后的信号。 灭火系统：主要由灭火控制盘、放气显示灯、声光报警器（火警和启动两种不同声光信号）七氟丙烷灭火装置，手动启停开关组成。承担接收火灾报警系发出的灭火指令，并自动启动七氟丙烷实施灭火，并反馈预启动和已启动灭火信号给火灾报警系统，同时联动空调和防排烟风机在灭火时自动关闭。 二七氟丙烷灭火系统工作原理 1、根据防护区的实际情况，本方案中七氟丙烷七氟丙烷灭火系统的控制部分采用气体灭火控制盘与火灾报警控制器接口,它外接声光报警、释放显示灯、手动启停开关与七氟丙烷灭火装置组成一套完整的自动灭火系统。该系统具有火灾自动探测、自动报警、自动启动且兼备人工手动启动及自动记忆和实时打印等功能。风机联动及防雷接地等都按国家相关规范作了完善考虑。 2、工作原理： 每一个防护区各有一路感烟探测器和一路感温探测器，火灾报警控制器在编程
柜式七氟丙烷灭火装置说明书
柜式七氟丙烷灭火装置 使 用 说 明 书
柜式七氟丙烷（HFC-227ea）自动灭火系统七氟丙烷（HFC-227ea）是替代哈龙系列，最为理想的环保型灭火剂，它以物理方式和化学方式灭火，具有清洁、低毒、良好的绝缘性，对臭氧层的耗损潜能值〈ODP〉为零，且灭火效率高等优点。本公司生产的七氟丙烷（HFC-227ea）自动灭火系统，产品性能符合《气体灭火系统及零部件性能要求的试验方法》（GB25972-2010）和《柜式气体灭火装置》（GB16670-2006）及ISO同类产品标准要求,经（天津）国家固定灭火系统和耐火构件质量监督检验中心型式检验合格。该系统可用于经常有人工作的场所，可广泛适用于电子计算机房、通讯机房、地下工程、海上采油平台，档案馆、珍品库、化学易燃品库房、发电机房、变配电室以及其它不宜使用水系统的灭火场所。 一、灭火装置简介 无管网灭火装置又称预制灭火装置，是指将灭火剂贮存装置、管路、喷嘴、压力讯号器、驱动部件等预先组装成套的一种灭火装置。该装置可直接安装在防护区，无需单独设计储瓶间，具有施工、安装简便、工程投资少等特点。 本公司生产的无管网自动灭火装置分柜式灭火装置，适用于单元独立式的全淹没灭火系统，由一套或几套无管网灭火装置保护一个防护区。装置中贮存装置的容积、灭火剂的充装量、喷头的安装型式及启动方式等均可根据工程使用要求进行具体设计。本装置一般与火灾自动报警灭火控制系统联用，实施对防护区保护，并对防护区发生的火情进行自动报警、自动灭火。 本公司生产的无管网自动灭火装置，产品系列完善、外形美观，并具有安装灵活方便、工作准确可靠、操作维修方便等特点。可广泛应用于计算机房、电讯中心、配电房、变压器房、档案室、资料室、贵重物品库、储油间等较小空间的防护区作消防保护。 二、柜式灭火装置 1、概述 柜式灭火装置是将灭火剂贮存装置、管路、喷头、压力讯号器、压力传感器底座（连接压力传感器用）阀驱动器、火灾探测部件、控制器等部件组装于储瓶柜内的一种灭火装置。本公司常规产品火灾探测部件、控制器与储瓶柜分装，阀驱动器为电磁型阀驱动器，启动电源DC24V 1.2A。 本公司生产的柜式七氟丙烷（HFC-227ea）灭火装置，储瓶柜有单瓶柜和双瓶柜、三瓶组共叁种。柜式灭火装置的结构型式还可根据工程要求作特殊设计，
. 华电科学研究院科研二号楼消防工程二层发实验室七氟丙烷气体灭火系统 施工方案 杭州恒基消防工程有限公司 2014年11月
七氟丙烷气体灭火系统施工方案 目录 一、概述 3 二、施工依据 3 三、施工组织结构 4 四、气体灭火系统施工 5 五、火灾自动报警及其联动系统施工 13 六、安全措施 18 七、文明施工 20 八、成品保护 20 九、降低成本技术措施 21
一、工程概况： 2.2 本工程由综合楼、科研1号、科研2号楼、科研3号楼、综合楼、园区食堂、实验平台组成。科研2号楼、科研3号楼。建筑面积为7477m2,地上四层，计高20m.科研1号楼建筑面积2535m2,，地上四层局部三层，计高14.4m.宿舍建筑面积3138m2，地上六层，计高15.7m.食堂建筑面积616m2,计高5.7m。试验平台建筑面积3544m2,，地上一层，计高4m. 本工程二层共设有一套七氟丙烷气体灭火系统，七氟丙烷气体灭火系统均设有一个气瓶间。 二、施工依据： 1、施工图纸和技术要求 2、有关规范和规定 《气体灭火系统设计规范》（GB50370-2005） 《气体灭火系统施工及验收规范》（GB50263-97） 《火灾自动报警系统施工及验收规范》（GB50166-92） 《火灾自动报警系统设计规范》（GB50116-98） 3、相关厂家的《七氟丙烷气体灭火系统设计手册》 三、施工组织结构
四、气体灭火系统施工 4.1施工准备 4.1.1熟读图纸及主要组件的使用、维护说明书；充分了解产品的结构、技术参数、安装的特殊要求、维护方法与要求。 4.1.2对系统所用设备和材料必须有检验报告和合格证明。如储罐、压力控制监视报警系统、安全阀、压力开关、主控阀、选择阀、单向阀、喷嘴等，必须有国家质量监督检验测试中心的检验合格报告。而对集流管与管道附件则应有制造单位出具的检验合格报告，其中包括水压强度试验，气压严密性试验等；对灭火剂输送管道应有相应规格的材质证明，认真填写“钢管检查验收记录”，对安全阀上的安全膜片、膜片密封式容器阀上的密封膜片，可抽样检验，此类产品必须有生产厂出具的同批产品的检验报告和合格证。 4.1.3机具准备 4.2施工方法和技术质量要求

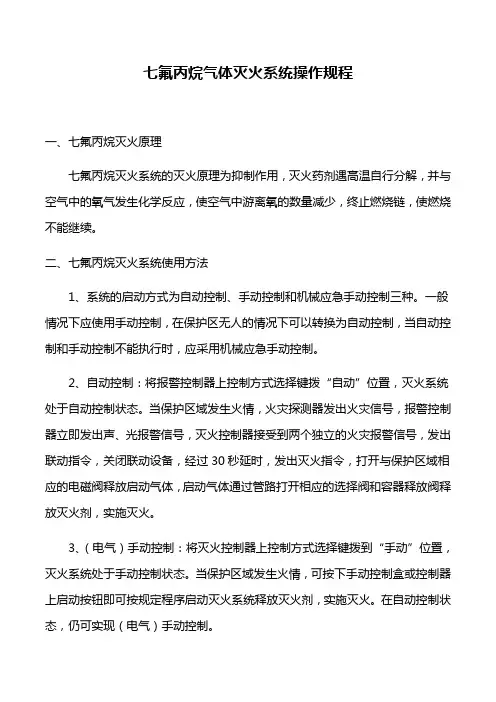

七氟丙烷气体灭火系统操作规程 一、七氟丙烷灭火原理 七氟丙烷灭火系统的灭火原理为抑制作用，灭火药剂遇高温自行分解，并与空气中的氧气发生化学反应，使空气中游离氧的数量减少，终止燃烧链，使燃烧不能继续。 二、七氟丙烷灭火系统使用方法 1、系统的启动方式为自动控制、手动控制和机械应急手动控制三种。一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。 2、自动控制：将报警控制器上控制方式选择键拨“自动”位置，灭火系统处于自动控制状态。当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，灭火控制器接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30秒延时，发出灭火指令，打开与保护区域相应的电磁阀释放启动气体，启动气体通过管路打开相应的选择阀和容器释放阀释放灭火剂，实施灭火。 3、（电气）手动控制：将灭火控制器上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。当保护区域发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。在自动控制状态，仍可实现（电气）手动控制。 4、机械应急手动控制：当保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拔出与保护区域相应
的电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀、释放灭火剂，实施灭火。如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启相应的选择阀、容器阀时，应立即按下列程序操作： ①打开与保护区域相应的选择阀手柄； ②按下容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。 5、当发出火情警报，在延时内（30秒）却发现由异常情况下不需要启动灭火系统进行灭火时，可按下手动控制盒上的紧急停止按钮，即可停止灭火控制器灭火指令的发出，系统将停止延时和启动，系统复位，恢复监视状态。 三、注意事项 1、本系统的所在环境应符合的要求： ①环境温度为0摄氏度～50摄氏度，且干燥、通风良好； ②空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须予以保护，系统不得受到振动和冲击。 2、灭火系统喷射灭火剂前，所有人员必须在延时期内撤离火灾现场，灭火完毕后，必须首先启动风机，将废气排出后，工作人员方可进入现场。 3、无关人员切勿乱摸乱动本系统的零部件，以免发生意外。 四、七氟丙烷灭火系统动作程序图
机房气体消防方案 1、设计依据： 《GB 50116-1998火灾自动报警系统设计规范》 火灾自动报警系统施工及验收规范》 《GB 50166-2007 柜式气体灭火装置》 《GB 16670-2006 气体灭火系统设计规范》 《GB 50370-2005 气体灭火系统施工及验收规范》 《GB 50263-2007 高层民用建筑设计防火规范（2005 年版）》 《GB 50045-1995 《GB 50016 —2006建筑设计防火规范》 2、设计说明 该系统设计为无管网七氟丙烷全淹没灭火系统，设计灭火浓度为8% 。该系统共分一 个保护区。当保护区有火警时进行保护，七氟丙烷灭火剂喷放时间为10 秒。当保护区内有火警时，保护区内报警器报警，30 秒后开始向保护区内喷气， 本系统在每个保护区内设置烟感及温感。当有火情时，烟感报警，同时室内声光讯响器报警，保护区内人员开始疏散，当温感报警30 秒后，开始向保护区喷气，同时保护区门口的放气指示灯点亮，警告人员不得入内。如在火情时，报警系统出现故障，可通过保护区门口的紧急起停按钮，手动按下进行人工放气。如出现误报警状态，也可通过该按钮，停止向保护区放气。 本系统在大楼内独立成一系统，但可以向大楼的消防系统提供报警信号、故障信号和放气信号 本系统保护区的周边围墙应该在上至楼板，下至地板。每个保护区的出入口，应设置常闭防火门，并应随时能从内部打开。我们推荐采用气体消防系统，这样对设备的损害最小，而且也有较好的消防效果。在这三个机房中有大量的电子设备，万一受到损害将不可能在短期内得到更换，气体消防系统是确保机房设备的安全运行必要保证，气体消防系统原来主要是卤代烷系统，卤代烷系统的电绝
本科生毕业设计 姓名：学号： 学院： 专业： 设计题目：上饶电信七氟丙烷气体灭火系统设计 专题：钢结构防火涂料 指导教师：职称：
摘要 由于七氟丙烷（FM-200）气体灭火剂具有较高的灭火效率和无污染等特点，针对国内越来越多的重要场所需要使用七氟丙烷（FM-200）气体灭火系统进行保护的要求，该论文叙述了该气体灭火剂及其气体灭火系统的发展方向和应用特点，并结合工程实例，对该场所选用七氟丙烷（FM-200）气体灭火系统的设计浓度、系统管网布置方式进行了设计。 本系统一共包括三个方面：七氟丙烷气体灭火系统设计、火灾自动报警设计、安全疏散设计。 关键词：七氟丙烷；设计浓度；火灾自动报警；安全疏散
Abstract Because FM-200 gaseous fire extinguishing agent is efficient to put out fire and it is environment friendly.More and more important places in China need to be protected by FM-200 fire extinguishing system.The paper presents the development tendency and applying characteristics of FM-200 gaseous agent and the system.Based on the engineering practice,the design concentration and the system pipe networks of FM-200 gaseous fire extinguishing system have been designed This system includes three point as following: fire protection system design of FM-200, fire antomatic alarm, design of safet evacuation . keywords: FM-200 ；design concentration ；fire automatic alarm ；safe evacuation
七氟丙烷灭火装置设计计算 一、设计计算依据 《气体灭火系统设计规范》GB50370-2005 二、灭火方式 选用工作压力2.5MPa 柜式七氟丙烷灭火装置，实现全淹没灭火。 三、计算 （1）根据《气体灭火系统设计规范》GB50370-2005，选取灭火设计浓度C=8%。 （2）防护区的容积（m3） 防护区容积：V=8*3*4=96m3 （3）设计用量 根据《气体灭火系统设计规范》GB50370-2005中七氟丙烷设计用量计算公式 W=K*（V/S)*[C/(100-C)] 式中 W-七氟丙烷的灭火设计用量（kg ） K-海拔高度修正系数（取K=1) C--七氟丙烷灭火装置设计浓度（%） S--七氟丙烷过热蒸汽在101KPa 和防火区最低环境温度下的比热容（m3/Kg ） V-防护区净容积（m3） 其中S=K1+K2*T 式中 T--温度（℃） K1--0.01269 K2-0.0005130 20℃时，S=0.13716 依据上式计算得出灭火剂用量 W=K*（V/S)*[C/(100-C)]=1*（96/0.13716）*[8/(100-8)]≈61kg （4）灭火剂储存用量 根据以上计算本工程选用2套40L 柜式七氟丙烷灭火装置，每套装置剩余量为3KG ，则每瓶组重装量为34KG ,设计储存用量W0=68kg 。 （5）泄压口面积 0.15Qx Fx Pf = 式中 Fx--泄压口面积（m2） Qx----防护区平均喷放速率（kg/s ）；本工程喷放时间为8S Pf--围护结构承受内压允许压强（Pa ），气体灭火防护区围护结构承受内压为1200Pa 2 68/88.50.15*0.15*0.03734.641200Fx m === 泄压口选用外形尺寸400*400的泄压口，有效泄压面积>0037m 2.
七氟丙烷气体灭火装置
柜式七氟丙烷气体灭火装置 施工方案 1.1系统简介 目前系统适宜安装无管网七氟丙烷自动灭火装置，该装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁，火灾时能自动启动喷放灭火剂的灭火装置。喷射时间短，灭火速度快，该装置可配柜式灭火系统专用的单区气体控制盘（见GST单区气体控制盘安装使用说明书）。启动方式为自动控制、手动电气控制和机械应急手动控制三种。自动控制、手动电气控制可进行切换。一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。当自动控制和手动电气控制不能执行时，应采用机械应急手动控制。 柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。当建筑物内无法设置专用的储瓶间，或虽然有储存间，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置。图例：
3.母的右端螺纹底面基本重合，再将右端螺纹与容器阀出 口连接（手力拧紧）。 4.观察喷嘴安装管是否与柜体的喷嘴安装孔对正，如不对 正调节连接箍使之对正，同时注意连接箍上压力开关座 的方向，不得使压力开关座的方向朝正前或正后，调节 好后锁紧管路组件中的锁紧冒。 5.将喷嘴连接管做辅助密封处理（缠生料带或涂密封胶） 并将喷嘴安装。 6.微调灭火剂瓶组位置，使之靠在柜体后壁并居中。 7.安装抱箍及挂钩将瓶组固定。 8.扳手拧紧连接螺母。 9.将压力开关做辅助密封处理后安装到压力开关座上；并 将电磁驱动器安装在容器阀上，锁好柜门。安装完毕。 1.3 系统调试 系统调试 待系统安装完毕后，即可对系统进行调试。 注意： 气体钢瓶电磁阀接入24 V电源即会启动，造成气体喷洒，因此调试过程中一定不要把电磁阀安装在钢瓶上，待系统完全调试正常、消防检测、验收合格后再连接。 控制盘在延时期间、延时启动之后以及检测到压力开关动作信号后均保持声光报警信号，直至复位，以此提醒现场人员。
七氟丙烷柜式灭火装置设计使用说明书
一、系统执行标准： 七氟丙烷柜式灭火装置组件按照《GB16670-2006》标准进行生产。 二、系统简介 系统概述 GQQ型七氟丙烷柜式灭火装置。它是一种不安装管网、轻便可移动的气体灭火消防设备。符合《柜式气体灭火装置性能要求和试验方法》GB16670-2006及《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，极其适用于保护面积小于500m2，容积小于1600m3，管网无法安装，维护困难的保护对象的火灾防护。 GQQ型七氟丙烷柜式灭火装置由柜式气体灭火装置与火灾探测器、气体灭火报警控制器等组成，具有自动、电气手动两种控制方式。其中七氟丙烷柜式气体灭火装置由柜体、储存瓶、瓶头阀、启动电磁装置、压力信号器、喷射管、喷嘴等组成。 柜式七氟丙烷气体灭火装置气体灭火剂储存瓶经过包装成灭火柜,外形美观,平时放在需要保护的防护区内,在发生火灾时,不需要经过很多管路,直接就在防护区内喷放灭火。
8 7 6341 25 七氟丙烷 七氟丙烷自动灭火工作原理 、该系统可设计成单瓶组或双瓶组系统 2、本系统采用双瓶组全淹没保护扑救防护区灭火系统。 3、工作原理： 当发生火灾时，烟感、温感探测器将探测到的火灾信号通过 火灾报警控制器进行逻辑分析后，发出指令，打开防护区的 电磁容器阀，灭火剂通过容器阀、高压软管、喷嘴喷放到防 护区，进行灭火保护。 12-?8 M56*2-M48*2DC24V 1.3A 90N H8DC24V 动作压力0.2MPa DN32DN6DN6DN40120L ZHFC120/2.5 5.6±0.5MPa 1800DN322.5MPa ANF/5.6ZHFF40PT32/2.5ZYW-1无管网柜7 工作压力2.5MPa 喷 嘴6 安全装置灭火瓶压力表压力信号器YHX/5.6序 号 名 称型 号规 格备 注1 2 3 4 5 Y40电磁容器阀8金属软管RHG(J)40/2.5
七氟丙烷灭火系统安装与施工方案 一、气体灭火系统施工施工准备 １、一般规定 （1）气体灭火系统施工前应具备下列技术资料： （2）设计施工图，设计说明书，系统及其主要组件的使用、维护说明书。 （3）容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质量监督检验测试中心出具的检验报告；灭火剂输送管道及管道附件的出厂检验报告与合格证。 （4）系统中采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告与合格证。 （5）气体灭火系统的施工应具备下列条件： 1）防护区和灭火剂贮瓶间设置条件与设计相符。 2）系统组件与主要材料齐全，其品种、规格、型号符合设计要求。 2、系统组件检查 （1）气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查，并应符合下列规定： 1）系统组件无碰撞变形及其他机械性损伤。 2）组件外露非机械加工表面保护涂层完好。 3）铭牌清晰，组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤。符合国家标准《二氧化碳灭火系统设计规范》GB50193的规定。 4）气体灭火系统安装前应检查灭火剂贮存容器内的充装量与充装压力，且应符合下列规定： 5）灭火剂贮存容器的充装量不应小于设计充装量，且不得超过设计充装量的1.5％。 页脚内容1
6）灭火剂贮存容器内的实际压力不应低于相应温度下的贮存压力，且不应超过该贮存压力的5％。 （2）在气体灭火系统安装前应对阀驱动装置进行检查，并应符合下列规定： 1）电磁驱动装置的电源电压应符合系统设计要求。通电检查电磁铁芯，其行程应能满足系统启动要求，且动作灵活无卡阻现象。 2）气动驱动装置贮存容器内气体压力不应低于设计压力，且不得超过设计压力的5％。 3）气动驱动装置中的单向阀芯应启闭灵活，无卡阻现象。 3 、系统主要部件的功能及作用 （1）箱体 箱体是用来固定灭火剂贮存容器，启动瓶控制器等部件的，箱体底部有地脚螺栓，供固定设备用。箱体部有进线孔，供外部设备进线用。 （2）火灾感烟探测器 火灾感烟探测器是带编码的感烟探测器，采集现场的烟雾参数，通过传输线向控制器反映烟雾浓度的数据，控制器对其进行处理，从而准确地实现火灾的探测及报警功能。（本装置不含此件，需另配件） （3）火灾感温探测器 火灾感温探测器采用温敏元件为传感器件，可根据要求设定报警温度值，对现场温度进行探测，并将信号放大，经传输线传至控制器，由控制器进行处理，确认现场是否存在火警。（本装置不含此件，需配套） （4）探测器底座 探测器底座用于安装烟感或温感探测器。 （5）紧急启停控制盒 能在人工确认火灾后按下控制盒紧急启动按钮，手动输入火警信号，以使灭火控制器发出灭火指令，实施灭火。或在灭火控制器发出火警信号后，若现场无火警，则在延时时间内，按下控制盒内的 页脚内容2
七氟丙烷气体灭火系统说明 七氟丙烷（HFC-227ea、FM-200）是无色、无味、不导电、无二次污染的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是目前为止研究开发比较成功的一种洁净气体灭火剂，被认为是替代卤代烷1301、1211的最理想的产品之一。 一、基本容 七氟丙烷（HFC-227ea、FM-200）是无色、无味、不导电、无二次污染的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是目前为止研究开发比较成功的一种洁净气体灭火剂，被认为是替代卤代烷1301、1211的最理想的产品之一。目录简介构成灭火特性启动方式应用场所七氟丙烷气体灭火系统施工技术摘要编辑本段编辑本段简介七氟丙烷自动灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置，符合DBJ15-23-1999《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规》及ISO14520-9《气体灭火系统-物理性能和系统设计》系统设计及产品标准规的要求，本系统装置设计先进、性能可靠，操作简单，环保良好等特点。编辑本段编辑本段构成七氟丙烷自动灭火系统由储存瓶组、储存瓶组架、液流单向阀、集流管、选择阀、三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号发送器、管网、喷嘴、药剂、火灾探测器、气体灭火控制器、声光报器、警铃、
放气指示灯、紧急启动/停止按扭等组成。 二、灭火特性 1、灭火效率高； 2、洁净环保具有良好的清洁性，在大气中完全汽化不留残渣； 3、经济实惠； 4、良好的电气绝缘性； 5、适用于有人工作的场所，对人体基本无害； 6、携带方便，便于操作。 三、启动方式 自动、手动、机械应急手动和紧急启动/停止四种控制方式， 1、在自动控制状态下，自行控制监控防护区。 2、机械应急手动控制当保护区发生火情，而火灾报警控制器(或另设的手动控制盒)又不能发出灭火指令时，应通知保护区有关人员迅速撤离现场，关闭联动设备，然后拔出相应电磁阀上的安全止动片，压下手柄，即可打开选择阀、瓶头阀，释放灭火剂，实施灭火。 3、若遇到电磁阀维修或启动钢瓶卸下充装氮气而不能工作时，可直接打开相应选择阀的手柄，敞开压臂，从而打开选择阀，然后再逐次扳动相应瓶头阀的手动手柄，打开瓶头阀，释放灭火剂，实施灭火。 4．紧急停止当火灾报警控制器接到探测器的火警信号，而经人为视察并无火情或火情可由人工扑灭，不需启动灭火系统进行灭火
For personal use only in study and research; not for commercial use 华新城AB地块消防工程 气体消防七氟丙烷自动灭火系统设计解决方案 技 术 设 计 方 案 介
绍 单位：南京市消防工程有限公司日期：2016年3月
1、设计依据： 《GB 50116-2013 火灾自动报警系统设计规范》 《GB 50166-2007 火灾自动报警系统施工及验收规范》 《GB 16670-2006 柜式气体灭火装置》 《GB 50370-2005 气体灭火系统设计规范》 《GB 50263-2007 气体灭火系统施工及验收规范》 《GB 50016—2014 建筑设计防火规范》 2、设计说明 该系统设计为无管网七氟丙烷全淹没灭火系统，设计灭火浓度为9%。3#地下室共分2个保护区：开闭所和3#变配电；4#地下室共分2个保护区：高压配电间和4#变配电该。当保护区有火警时进行保护，七氟丙烷灭火剂喷放时间为10秒。当保护区内有火警时，保护区内报警器报警，30秒后开始向保护区内喷气， 本系统在每个保护区内设置烟感及温感。当有火情时，烟感报警，同时室内声光讯响器报警，保护区内人员开始疏散，当温感报警30秒后，开始向保护区喷气，同时保护区门口的放气指示灯点亮，警告人员不得入内。如在火情时，报警系统出现故障，可通过保护区门口的紧急起停按钮，手动按下进行人工放气。如出现误报警状态，也可通过该按钮，停止向保护区放气。 本系统在配电房独立成一系统，但可以向小区内的消防系统提供报警信号、故障信号和放气信号。 本系统保护区的周边围墙应该在上至楼板，下至地板。每个保护区的出入口，应设置
七氟丙烷灭火系统介绍 1、灭火特点 1.1系统简介 七氟丙烷气体灭火系统由储存瓶、启动瓶、液流单向阀、高压软管、集流管、瓶组架、选择阀、管网、喷头及自动灭火控制器等部件组成。 1.2七氟丙烷灭火系统参数： 系统工作压力2.5或4.2（MPa） 设计温度－20～55（0C） 系统运行/储存温度0～55（0C） 系统工作电源AC220(V)、DC24（V） 系统灭火剂喷放时间≤10s 系统启动方式电、气、机械（自动、手动、应急操作） 系统电磁启动电流0.75A 系统气动启动压力≤2MPa 系统手动操作力≤50N 1.3七氟丙烷的性质： ※灭火剂是一种无色、几乎无味、灭火后无固、液残留物，不导电的气体 ※化学分子为CF3CHFCF3,分子量为170 ※密度大约为空气的6倍 ※采用高压液化储存 1.4对环境的影响
※七氟丙烷灭火剂不会破坏大气臭氧层，在大气中的残留时间也比较短，其环保性能明显优于卤代烷“1301”。 ※七氟丙烷的毒性较低，对人体产生不良影响的体积浓度临界值为9％，并允许在浓度为10.5％的情况下使用1min。因此，正常情况下对人体不会产生不良影响，可用于经常有人活动的场所。 1.5七氟丙烷优点 ※七氟丙烷是无色无味的气体，由美国大湖化学公司研究开发，是一种洁净的气态化学灭火剂 ※七氟丙烷具备1301灭火剂的众多优点，达到哈龙替代物的八项基本要求的若干项，可以说是所有被建议的代替品中的最接近的。作为新型灭火剂的第一个由美国保险商试验所检验认可；美国制造商保险协会检测认可；符合美国国家防火协会2001标准；被美国环境保护署认可为新型1301替代物；被美国计划所“重要新代替品政策委员会”批准容许适用于有人职守区域，而且无适用限制 ※七氟丙烷得到香港消防署的批准作为1301的代替品在香港地区使用。已经中国国家固定灭火系统和耐火构件质量监督检测中心于1996年12月检测，并获准使用※七氟丙烷不含溴和氯元素，因而对大气臭氧层无破坏作用，即ODP＝0。全球温室效应潜能值GWP＝2050也是比较低的。大气中存留时间要低的多。 ※七氟丙烷通过UL1508检测表明，能有效扑救A、B、C各类型火灾，能安全有效的使用在人畜占有的任何场所。 ※七氟丙烷与1301有非常相似的特性，系统硬件也极为类似，因此能与1301的控制设备兼容，相对组成系统的硬件、软件技术成熟，替代更换1301系统也极为方便
气体灭火系统 七氟丙烷灭火系统 227 使用说明书 福建省白沙消防工贸有限公司
声明 福建省白沙消防工贸有限公司不承担此手册编写内容以外的任何责任。福建省白沙消防工贸有限公司相信这些数据是准确的，但是，公司并不担保这些数据被展示和出版。福建省白沙消防工贸有限公司拒绝承担由其它任何方面使用此手册中的数据和信息所造成的后果。 七氟丙烷气体灭火系统的设计、安装、检测、调试和维护是依据以下标准规范进行制定的： ?25972-2010《气体灭火系统及部件》 ?50370-2005《气体灭火系统设计规范》 ?50263-2007《气体灭火系统施工及验收规范》 ?《气瓶安全监察规程》（2000年版） ?《压力管道安全管理与监察规定》 七氟丙烷气体灭火系统的储存、运输、安装、检测、调试和维护必须由专业人员按照以上规范和本手册中的要求来执行，必须完全熟悉本手册中的安装、检测、调试和维护方法及系统的各种部件，并且了解手册中“警告”和“注意”部分，违反这些事项可能会导致财产损失，严重伤害，甚至死亡。 本手册上所有内容均经过认真校对，如有任何印刷上的错漏或内容上的误解，本公司保留解释权。产品若有技术改进，本公司会编制新版说明书，恕不另行通知；产品外观、颜色如有改动，以实物为准！ 目录
一、概述错误!未指定书签。 1．七氟丙烷灭火剂简介错误!未指定书签。 2．七氟丙烷灭火剂的灭火原理错误!未指定书签。 二、七氟丙烷灭火系统动作原理及控制方式：错误!未指定书签。 1．动作原理错误!未指定书签。 2．控制方式错误!未指定书签。 三、七氟丙烷灭火系统技术参数及组成：错误!未指定书签。 1．系统主要技术参数错误!未指定书签。 2．系统组成错误!未指定书签。 四、系统主要部件结构及参数：错误!未指定书签。 1．灭火剂瓶组（）错误!未指定书签。 2．驱动气瓶组（）错误!未指定书签。 3．选择阀（）错误!未指定书签。 4．气体单向阀（3/4.2）错误!未指定书签。 5．液体单向阀（）错误!未指定书签。 6．集流管（）错误!未指定书签。 7．压力讯号器（0.2/4.2）错误!未指定书签。 8．喷嘴（）错误!未指定书签。 9．高压软管（）错误!未指定书签。 10．控制气管（）错误!未指定书签。 五、系统的检查、维护和人员训练错误!未指定书签。 1．检查错误!未指定书签。 2．维护错误!未指定书签。 3．人员培训错误!未指定书签。
1.柜式七氟丙烷气体灭火装置简介 多年来，为保护大气臭氧层、维护人类生态环境，国内外消防事业已开发出多种替代卤代烷1201、1301的气体灭火剂及卤代烷替代灭火装置，七氟丙烷是目前替代物中应用较广泛的产品，且已应用多年，有较好的效果和一定的经验。 七氟丙烷（HFC-227ea）灭火剂具有清洁（在大气中完全汽化不留残渣）、低毒（无毒性反应浓度NOAEL=9%）、良好电绝缘性、灭火效率高、不破坏大气臭氧层，它对臭氧层的耗损潜能值ODP=0，温室效应潜能值GWP=0.6，大气中存留寿命ALT=31年的特点，是替代卤代烷灭火剂的洁净气体中的较优者。 七氟丙烷的灭火机理与卤代烷系列灭火剂的灭火机理相似，属于化学、物理灭火的范畴，通过灭火剂的热分解产生含氟的自由基，与燃烧反应过程中产生支链反应的H+、OH-、O2-活性自由基发生气相作用，从而抑制燃烧过程中化学反应来实施灭火。 柜式七氟丙烷灭火装置不需要设置专用的装置间，整套灭火装置均在保护区内。火灾发生时，在灭火控制器的驱动下，灭火装置直接向保护区喷射灭火剂，方便快捷。对于较大空间的保护可采取几套灭火装置联合保护的方式，一个保护区内不能超过十套灭火装置。当建筑物内无法设置专用的瓶组间或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求或防护区内不方便安装系统管网时，也可使用本装置。 七氟丙烷灭火装置通常在10s内能完全扑灭火灾，七氟丙烷灭火剂可液态储存，气态喷放（喷放后能迅速气化为洁净灭火气体），灭火的主动性强。 柜式七氟丙烷气体灭火装置适用于以全淹没灭火方式扑救电气火灾、液体火灾或可熔固体火灾、固体表面火灾、灭火前能切断气源的气体火灾，保护计算机房、通讯机房、变配电室、精密仪器室、发电机房、油库、化学易燃品库房及图书库、资料库、档案库、金库等场所。不适用于扑救硝化纤维、硝酸纳等氧化剂或含氧化剂的化学制品火灾，钾、镁、钠、钛、锆、铀等活泼金属火灾，氢化钾、氢化钠等金属氢化物火灾，过氧化氯、联胺等能自行分解的化学物质火灾，可燃固体物质的深位火灾。 注意事项：本装置充装的灭火剂在灭火时会分解产生一定量的氟化氢气体，高浓度氟化氢气体能对人员造成伤害。
七氟丙烷 七氟丙烷（HFC-227ea/FM200）是一种以化学灭火为主，兼有物理灭火作用的洁净气体灭火剂；它无色、无味、低毒、不导电、不污染被保护对象，不会对财物和精密设施造成损坏；能以较低的灭火浓度，可靠的扑灭B、C类火灾及电器火灾；储存空间小，临界温度高，临界压力低，在常温下可液化储存；释放后不含粒子或油状残余物，对大气臭氧层无破坏作用（ODP值为零），在大气层停留时间为31~42年，符合环保要求。 系统组成 七氟丙烷气体灭火系统包括：灭火瓶组、高压软管、灭火剂单向阀、启动瓶组、安全泄压阀、选择阀、压力信号器、喷头、高压管道、高压管件等组成 七氟丙烷气体灭火系统的安装注意事项 七氟丙烷是国内开发较早的哈龙替代物之一，由于性能与哈龙相似，符合人们长期使用哈龙灭 火系统的习惯，且灭火效能也较高，因此七氟丙烷是目前哈龙替代产品中应用最多、技术相对最成熟的洁净气体灭火系统。 七氟丙烷作为灭火剂其灭火过程要通过物相的改变，由液相到气相再经分解来完成，其灭火是物理作用化学作用参半。 物理作用主要是冷却，就化学作用而言，卤素原子活性基中以氟的自由基半径最小，捕捉燃烧中活性基H+、OH-的能力低；加之产生的HF稳定（这正是HF生成量大的原因之一），不像HBr和HI有再次捕捉OH-活性基的作用，所起到的燃烧断链作用就小。故七氟丙烷的化学灭火作用低于哈龙1301、1211。 七氟丙烷化学灭火作用产生的分解产物HF是其主要的负面作用。HF有一定的毒性，在潮湿条件下的腐蚀性，达到一定浓度对人体及设备会造成损害。
七氟丙烷气体灭火系统的安装是不是也有一定的危险？七氟丙烷气体灭火系统在安装过程中需要注意哪些，我们简单谈一谈。 七氟丙烷气体灭火系统可以分为有管网七氟丙烷气体灭火系统和无管网七氟丙烷气体灭火系统。 无管网七氟丙烷气体灭火系统现场安装比较简单，只需要将柜式气体灭火系统安装在指定位置，然后将驱动线与火灾自动报警控制器连接，即可完成了气体自动灭火系统的安装。 有管网七氟丙烷气体灭火系统现场安装比较无管网的气体灭火系统要求要高点。 首先，气体灭火瓶组宜设在专用储瓶间内。储瓶间宜靠近防护区，并应符合建筑物耐火等级不低于二级的有关规定及有关压力容器存放的规定，且应有直接通向室外或疏散走道的出口。储瓶间和设置预制灭火系统的防护区的环境温度应为-10℃~50℃。 同时对管道及管道附件应符合下列规定： 1、输送气体灭火剂的管道应采用无缝钢管。其质量应符合现行国家标准《输送流体用无缝钢管》GB/T8163、《高压锅炉用无缝钢管》GB5310等的规定。无缝钢管内外应进行防腐处理，防腐处理宜采用符合环保要求的方式。 2、输送气体灭火剂的管道安装在腐蚀性较大的环境里，宜采用不锈钢管。其质量应符合现行国家标准《流体输送用不锈钢无缝钢管》GB/T14976的规定。 3、输送启动气体的管道，宜采用铜管，其质量应符合现行国家标准《拉制铜管》GB1527的规定。 4、管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连接；大于80mm时，宜采用法兰连接。钢制管道附件应内外防腐处理，防腐处理宜采用符合环保要求的方式。使用在腐蚀性较大的环境里，应采用不锈钢的管道附件。 系统组件与管道的公称工作压力，不应小于在最高环境温度下所承受的工作压力。 灭火剂输送管道的施工，无缝钢管采用法兰连接时，应在焊接后进行内外镀锌处理。已镀锌的无缝钢管不宜采用焊接连接，与选择阀等个别连接部位需采用法兰焊接连接时，应对被焊接损坏的镀锌层做防腐处理。 管道穿过墙壁、楼板处应安装套管。穿墙套管的长度应和墙厚相等，穿过楼板的套管长度应高出地板50mm。管道与套管间的空隙应采用柔性不燃烧材料填塞密实。 管道末端喷嘴处应采用支架固定，支架与喷嘴间的管道长度不应大于500mm。公称直径大于或等于50mm的主干管道，垂直方向和水平方向至少应各安装一个防晃支架。当穿过建筑物楼层时，每层应设一个防晃支架。当水平管道改变方向时，应设防晃支架。 灭火剂输送管道安装完毕后，应进行水压强度试验和气压严密性试验。 灭火剂输送管道在水压强度试验合格后，或气压严密性试验前，应进行吹扫。吹扫管道可采用压缩空气或氮气。吹扫时，管道末端的气体流速不应小于20m/s，采用白布检查，直至无铁锈、尘土、水渍及其他脏物出现。 灭火剂输送管道的外表面应涂红色油漆。 喷嘴的安装，安装在吊顶下的不带装饰罩的喷嘴，其连接管管端螺纹不应露出吊顶；安装在吊顶下的带装饰罩的喷嘴，其装饰罩应紧贴吊顶。喷嘴安装时应逐个核对其型号、规格和喷孔方向，并应符合设计要求。
七氟丙烷气体消防施工方案
————————————————————————————————作者：————————————————————————————————日期：
北京SSSS服务公司消防系统施工方案
目录 一、气体灭火系统 1、施工准备 2、施工工艺 二、消防报警及联动系统 1、施工准备及施工工艺 （1）管道安装 （2）导线敷设 （3）设备安装 （4）系统调试 三、工期控制计划 四、安全措施 五、材料管理措施 六、质量保证措施
一. 气体灭火系统 根据本工程的具体情况,气体灭火采用七氟丙烷全淹没灭火系统。 1.施工准备 (1)在正式施工前应具备以下条件:设计施工图纸,说明书,系 统组件及主要材料齐全,规格,型号,品种等合设计,及规范要 求。 (2)组织相对技术人员及施工人员熟悉设计图纸及施工现场. 安排好操作面及临电等的安装。 2.施工工艺 (1)一般要求 气体灭火系统的施工应按设计施工图和相应技术文件进行,不得随意改动施工过程,及时填写各种施工记录。 (2)灭火剂贮存的瓶安装 灭火剂贮存瓶应安装在防护区外的专门房间内,并尽量靠近防 护区。 灭火剂贮存瓶操作界面距墙不宜小于1.0m。 灭火剂贮存瓶上的压力表应朝向操作面,安装方面高度应一 致。 灭火剂贮存瓶上的支框架应固定牢固,且应作好防腐。 (3)集流管制作安装 集流管外表要涂为红色。 集流管上的泻压装置方向不得朝向操作面。
(4)高压软管和单向阀安装 安装前应外观检查,并吹干净,高压软管两端连接应用密封膏防漏,并不得将密封材料挤入管内。 单向阀安装方向应与灭火流动方向一致。 (5)选择阀安装 选择阀操作手柄应在操作面一侧,采用丝接的选择阀,其支管道连接采用活接头。 选择阀上应标明其防护区的名称。 (6)管道施工 管材及管件应等合设计及规范规定 镀锌管道不宜焊接,与组件连接部位需采用法兰时。应进行二次镀锌。 管道穿越墙壁及楼板时应加套管。 管道固定应牢靠套齐,吊间距应等合下表规定 公称 直径 mm 15 20 25 32 40 50 65 80 100 最大 间距m 1. 5 1.8 2.1 2.4 2.7 3.4 3.5 3.7 4.3
