D T9205型数字万用表

操作手册

DT9205型数字万用表的操作手册

一、使用方法

1.将ON/OFF开关置于ON位置,检查电池,如果电池电压不足,""将显示在显示器上,这时则需更换电池。如果显示器没有显示"",则按以下步骤操作。

2.测试笔插孔旁边的""符号,表示输入电压或电流不应超过指示值,这是为了保护内部线路免受损伤。

3.测试之前。功能开关应置于你所需要的量程。

二、直流电压测量

1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。

2.将功能开关置于直流电压档 V- 量程范围,并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)

注意:

1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。

2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。

3.“ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险。

三、交流电压测量

1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。

2.将功能开关置于交流电压档 V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示。

四、直流电流测量

1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A的电流时,红表笔插入20A插孔。

2.将功能开关置于直流电流档 A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性。

注意:

1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降。

2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。

3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A 量程无保险丝保护,测量时不能超过15秒。

五、交流电流的测量

1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A的电流时,红表笔插入20A插孔。

2.将功能开关置于交流电流档 A~ 量程,并将测试表笔串联接入到待测电路中.连接图示:

六、电阻测量

1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。

2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上。

连接图:

注意:

1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的。

2.当没有连接好时,例如开路情况,仪表显示为“1”。

3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中,如有电源和储能元件,会影响线路阻抗测试正确性。

4.万用表的200MΩ档位,短路时有10个字,测量一个电阻时,应从测量读数中减去这10个字。如测一个电阻时,显示为101.0 ,应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ。

七、电容测试

连接待测电容之前,注意每次转换量程时,复零需要时间,有漂移读数存在不会影响测试精度:

1.将功能开关置於电容量程C(F)。

2.将电容器插入电容测试座中。

注意:

1.仪器本身已对电容档设置了保护,故在电容测试过程中不用考虑极性及电容充放电等情况。

2.测量电容时,将电容插入专用的电容测试座中(不要插入表笔插孔COM、V/Ω)。

3.测量大电容时稳定读数需要一定的时间。

4.电容的单位换算:1μF=106pF lμF=103nF 。

八、频率测量 (DT9205表没有频率档)

1.将红表笔插入V/Ω插孔,黑表笔插入COM插孔。

2.将功能开关置于Hz档位,并将测试笔连接到频率源上,可直接从显示器上读取频率值。

九、温度测量 (DT9205表没有温度档)

测量温度时,将热电偶传感器的冷端(自由端)插入温度测试座中,热电偶的工作端(测温端)置于待测物上面或内部,可直接从显示器上读取温度值,读数为摄氏OC,传感器的冷端(自由端)不要插入表笔插孔COM、V/Ω。

十、二极管测试及蜂鸣器的连接性测试

1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.连接图示:

2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声。

十一、晶体管hFE测试

1.将功能开关置hFE量程。

2.确定晶体管是NPN或PNP型,将基极b、发射极e和集电极c分别插入面板上相应的插孔。

3.显示器上将读出hFE的近似值,测试条件:万用表提供的基极电流Ib:10μA,集电极到发射极电压为 Vce=2.8V 。

十二、自动电源切断使用说明

1.仪表设有自动电源切断电路,当仪表工作时间约30分钟-1小时,电源自动切断,仪表进入睡眠状态,这时仪表约消耗7μA的电流。

2.当仪表电源切断后若要重新开起电源请重复按动电源开关两次。

十三、仪表保养

该数字多用表是一台精密电子仪器,不要随意更换线路,并注意以下几点:

1.不要接高于1000V直流电压或高于700V交流有效值电压。

2.不要在功能开关处于Ω和位置时,将电压源接入。

3.在电池没有装好或后盖没有上紧时,请不要使用此表。

4.只有在测试表笔移开并切断电源以后,才能更换电池或保险丝。

5.在仪表处于电容测试档的时候不能加入外端电源

数字万用表使用图解教学内容

数字万用表使用图解

数字万用表使用方法图解 摘要: 数字万用表相对来说,属于比较简单的测量仪器。本篇,作者就教大家数 字万用表的正确使用方法。从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始,让你更好的掌握万用表测量方法。 一、电压的测量 1、直流电压的测量,如电池、随身听电源等。首先将黑表笔插进“com”孔,红表笔插进“V Ω”。把旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程,“V-”表示直流电压档,“V~”表示交流电压档,“A”是电流档),接着把表笔接电源或电池两端;保持接触稳定。数值可以直接从显示屏上读取,若显示为“1.”,则表明量程太小,那么就要加大量程后再测量工业电器。如果在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。 2、交流电压的测量。表笔插孔与直流电压的测量一样,不过应该将旋钮打到交流档“V~”处所需的量程即可。交流电压无正负之分,测量方法跟前面相

同。无论测交流还是直流电压,都要注意人身安全,不要随便用手触摸表笔的金属部分。 二、电流的测量 1、直流电流的测量。先将黑表笔插入“COM”孔。若测量大于200mA的电流,则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档;若测量小于200mA的电流,则将红表笔插入“200mA”插孔,将旋钮打到直流200mA以内的合适量程。调整好后,就可以测量了。将万用表串进电路中,保持稳定,即可读数。若显示为“1.”,那么就要加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。 2、交流电流的测量。测量方法与1相同,不过档位应该打到交流档位,电流测量完毕后应将红笔插回“VΩ”孔,若忘记这一步而直接测电压,哈哈!你的表或电源会在“一缕青烟中上云霄”--报废! 三、电阻的测量 将表笔插进“COM”和“VΩ”孔中,把旋钮打旋到“Ω”中所需的量程,用表笔接在电阻两端金属部位,测量中可以用手接触电阻,但不要把手同时接触电阻两端,这样会影响测量精确度的--人体是电阻很大但是有限大的导体。读数时,要保持表笔和电阻有良好的接触;注意单位:在“200”档时单位是“Ω”,在“2K”到“200K“档时单位为“KΩ”,“2M”以上的单位是“MΩ”。 四、二极管的测量 数字万用表可以测量发光二极管,整流二极管……测量时,表笔位置与电压测量一样,将旋钮旋到“”档;用红表笔接二极管的正极,黑表笔接负极,这时会 显示二极管的正向压降。肖特基二极管的压降是0.2V左右,普通硅整流管

IT运维管理系统使用手册

IT运维管理系统 用户使用手册 大庆和光电子科技开发有限公司 二〇一六年十月

目录 1、基础信息 (3) 1.1项目信息 (3) 1.2项目检查项 (4) 1.3设备基础信息 (6) 2、日常巡检 (8) 2.1软件日巡检 (8) 2.2软件周巡检 (9) 2.3服务器系统巡检 (10) 2.4服务器硬件巡检 (10) 3、巡检查询 (11) 3.1软件日常巡检检查 (11) 3.2服务器巡检报告 (11) 4、运维资料管理 (12) 4.1系统问题管理 (12) 4.2项目资料管理 (15)

1、基础信息 1.1项目信息 主要录入各运维组所维护的项目信息,各运维组各自录入各自的项目信息。如下图所示 【新增】按钮:点击“新增”按钮,按要求添加项目信息,点击“确认保存”按钮即可。如图所示: 注:状态字段:有两个状态,分别是“正常”和“停用”。当状态是“正常”,则在软件日/周巡检中显示;当状态是“停用”,则在软件日/周巡检中不显示。 项目路径:填写该项目发布的位置,例如:D:\Publish

【编辑】按钮:点击“编辑”按钮,编辑已添加的项目信息,点击“确认保存”按钮即可。如图所示: 【删除】按钮:选中要删除项目前的复选框,点击“删除”按钮,确定要删除,点击“确认”按钮即可。如图所示: 1.2项目检查项 主要是录入各运维组巡检项目的检查项,各运维组录入各自的项目检查项信息,如下图所示

【新增】按钮:点击“新增”按钮,按要求添加项目的检查项信息,点击“确认保存”按钮即可。如图所示: 【编辑】按钮:点击“编辑”按钮,编辑已添加的项目的检查项信息,点击“确认保存”按钮即可。如图所示:

数字万用表使用说明书

9808数字万用表使用说明书 一、概述 该仪表是一种性能稳定、用电池驱动的高可靠性数字万用表。仪表采用26mm字高LCD显示器、读数清晰;背光显示及过载保护功能,更加方便使用。 该仪表用来测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断测试等参数。整机以双积分A/D转换为核心,是一台性能优越的工具仪表 安全事项 该仪表在设计上符合IEC1010条款(国际电工委员会颁布的安全标准),在使用之前,请先阅读安全注意事项。 ⒈测量电压时,请勿输入超过直流1000V或交流700V有效值的极限电压; ⒉36V以下的电压为安全电压,在测高于36V直流、25V交流电压时,要检查表笔是否可靠接触,是否正确连接、是否绝缘良好等,以避免电击; ⒊换功能和量程时,表笔应离开测试点; ⒋选择正确的功能和量程,谨防误操作,该系列仪表虽然有全量程保护功能,但为了安全起见,仍请您多加注意; ⒌测量电流时,请勿输入超过20A的电流。 ⒍安全符号说明 “”存在危险电压,“”接地,“”双绝缘, “”操作者必须参阅说明书,“”低电压符号 三、操作面牌说明 1. 液晶显示器:显示仪表测量的数值及单位; 2. POWER电源开关:开启及关闭电源; 3. LIGHT背光开关:开启及关闭背光灯; 4. HOLD保持开关:按下此功能键,仪表当前所测数值保持在液晶显示器上,再次按下,退出保持功能状态; 5. 电容(Cx)或电感(Lx)插座; 6.hFE测试插座:用于测量晶体三极管的hFE数值大小; 7.旋钮开关:用于改变测量功能及量程; 8.电压、电阻、温度及频率插座、小于2A电流及温度测试插座、20A电流测试插座、公共地; 四、特性 ⒈一般特性 1-1 显示方式:液晶显示; 1-2 最大显示:1999(3 1/2)位自动极性显示; 1-3 测量方式:双积分式A/D转换; 1-4 采样速率:约每秒钟3次; 1-5 过量程显示:最高位显示“1”或“-1”; 1-6 低电压显示:“”符号出现; 1-7 工作环境:(0~40)℃,相对湿度<80%; 1-8储存环境:(-10~50)℃,相对湿度<80%; 1-9电源:一只9V电池; 1-10体积(尺寸):190×88.5×27.5mm(长×宽×高); 1-11重量:约320g(包括9V电池); 1-12附件:使用说明书一本,合格证一张,防震套、外包装盒各一个,表笔一对,测温探头一付,9V电池一只。 ⒉技术特性 2-1 准确度:±(读数的%+最低有效数位),保证准确度环境温度:(23±5)℃,相对温度<75%,校准保证期从出厂日起为一年。 2-3技术指标 2-3-1 直流电压(DCV) 量程准确度分辨率 200mV ±(0.5%读数+8) 100μV 2V 1mV 20V 10mV 200V 1mV 1000V ±(1.5%读数+8)1V 过载保护:200mV量程为250V直流或交流峰值;其余为1000V直流或交流峰值。 2-3-2 交流电压(ACV) 量程准确度分辨率 2V ±(1.5%读数+10) 1mV 20V 10mV 200V 1mV 700V ±(2.5%读数+10)1V 过载保护:200mV量程为直流或交流峰值250V;其余为1000V直流或交流峰值。 频率响应:200V以下量程:(40~400)Hz,700V量程(40~200)Hz;显示:正弦波有效值(平均值响应)。 2-3-3 直流电流(DCA) 量程准确度分辨率 2mA ±(0.8%读数+8) 1 uA 20mA 10uA 200mA ±(1.2%读数+8) 100uA 20A ±(2.0%读数+10) 10mA 最大输入电流:20A(不超过10秒); 过载保护:0.2A/250V、20A/250V速熔保险丝。 2-3-4 交流电流(ACA) 量程准确度分辨率 20mA ±(1.0%读数+8) 1uA 200mA ±(2.0%读数+8) 100uA 20A ±(3.0%读数+15) 10mA 最大输入电流:20A(不超过10秒); 过载保护:0.2A/250V、20A/250V速熔保险丝。 频率响应:(40~400)Hz 显示:正弦波有效值(平均值响应)。 2-3-5 电阻Ω 量程准确度分辨率 200Ω±(1.2%读数+15) 0.1Ω 2KΩ ±(0.8%读数+8) 1Ω 20KΩ10Ω 200KΩ100Ω 20MΩ±(2.5%读数+15) 10KΩ2000MΩ±【8.0% of (读数-10)+ 30】1MΩ 过载保护:250V直流或交流峰值; 注意事项: 1.在使用200Ω量程时,应先将表笔短路,测得引线电阻,然后在测试中减去; 2.在使用2000MΩ量程时,将表笔短路,仪表将显示10MΩ,这是正常现象,不影响测量准确度,实测时应减去。例:被测电阻为1000MΩ,读数应为1010MΩ,则正确值应从显示读数减去10,即:1010-10=1000MΩ; 3.则1MΩ以上时,读数反应缓慢属正常现象,请待显示值稳定后再读数。 2-3-6 电容 量程准确度分辨率 2nF ±(2.5%读数+25) 1pF 20nF 10pF 2uF ±(2.5%读数+20) 1nF 200uF 0~100 uF ±(2.5%读数+25) 100nF 100~200 uF ±(6.0% 读数+55) 2-3-7 电感 量程准确度分辨率 20mH ±(2.5%读数+25) 10uH 200mH 100uH 2H 1mH 20H 10mH 过载保护:36V直流或交流峰值。 2-3-8 频率 量程准确度分辨率

软件系统运维手册(完整资料).doc

【最新整理,下载后即可编辑】 系统运维手册 1、目的 (3) 2、适用范围 (3) 3、服务器及数据库概述 (3) 3.1 服务器概述 (3) 3.2 数据库概述 (3) 4、系统服务程序的详细说明 (4) 4.1系统服务程序的构成 (4)

4.2 系统服务程序的启动、关闭及维护管理 (4) 4.2.1 dhcp主服务 (4) 4.2.2 dhcp从服务 (5) 4.2.3 web管理模块 (5) 5、服务器硬件维护(略) (6) 6、windows 2003系统的日常维护 (6) 6.1 定期检查磁盘空间 (6) 6.2 维护系统注册表 (7) 6.3 定期备份系统注册表 ..................................................................... 7 6.4清理system路径下的无用的dll文件 (7) 7、备份策略 (8) 7.1 备份方式 (8) 7.2 备份计划 (8) 7.3 常见故障恢复 (8) 9、数据库的日常维护 (11) 9.1 检查数据库的基本状况 (11) 9.2 检查数据库日志文件 (11) 9.4监控数据库表空间的使用情况(字典管理表空间) (11) 9.4.1 判断是否需要碎片整理 (11) 10、命令解释 (12) 1、目的 楚天行消费卡管理系统运营支撑系统使用的服务器中,服

务器均采用windows xp操作系统,数据库版本为:sql server 2000,随着业务的开展,sql server 数据库中存储的数据量也不断增大,这样操作系统和数据库的日常维护就显得十分重要。 本手册详细描述了程序模块,windows xp操作系统,负载平衡及sql server 数据库等日常检查的主要步骤,指导现场工程师对其进行监控和维护。 2、适用范围 使用者为网e通宽带网络运营支撑系统维护工程师 3、服务器及数据库概述 3.1 服务器概述 服务器数量:4台,基本信息如下: 3.2 数据库概述 数据库软件分别安装在主服务器上。 4、系统服务程序的详细说明 4.1系统服务程序的构成 DHCP主程序:

HD920508E数字式万用表用户手册

HD9205(08)E数字式万用表用户手册 一、安全规则及注意事项 该仪表设计符合IEC1010的相关条款,使用之前,请请仔细阅读以下事项: ※使用之前,请仔细阅读本《用户手册》。 ※使用前应检查确认仪表无破损,表笔绝缘层完好。 ※手握表笔时,应特别注意手不能超过测试针跟部的塑胶突起,否则有电击的危险。 ※打开后盖前,须拔去表笔;合上后盖并旋紧螺钉后,才能进行测量,否则有受电击的危险。※测量过程中,断开仪表输入再旋转功能/量程开关。 ※输入信号电压不允许超过规定的极限值。 ※测量公共端“COM”和“大地”之间的电压不得超过1000V,以防电击和损坏仪表。 和AC42V的场合均应小心谨慎,防止电击。 ※液晶显示“”符号时,表示电池电压不足,应及时更换电池,以确保测量准确度。二、概述: HD9205(08)E手动量程数字万用表整机设计精良,外观新颖大方,大屏幕液晶显示清晰美观,该数字万用表功能齐全、使用方便。除三极管测试以外的所有测量均由万用表下部的四个测试输入插孔输入,即均用表笔测试,方便您的操作,加强了安全性。VΩ 插孔输入端内部接有PTC热敏元件,对数表的核心部件——功能/量程开关的保护较为充分,大大提高了产品的安全性和使用寿命。 显示: 大屏幕液晶显示:可视区61×35mm、字高27mm。 最大显示值:1999(三位半)。 自动极性显示、超量程指示及更换电池指示。 测量: 低功耗CMOS双积分A/D转换集成电路。自动校零 直流基本精度:±0.5%(三位半)。 全量程过载保护功能。 电源:9V电池一节(NEDA1604、6F22型或等效型)。 自动关机功能,开机后约15分钟自动关闭电源。 外形尺寸:182×84×36mm 整机重量:约 247g(包含电池)。 环境条件: 工作温度:0℃~40 ℃ 相对湿度< 85% 储存温度:-10 ℃ ~50 ℃ 相对湿度< 85% 保证精度的温度:23 ℃ ±5 ℃ 相对湿度< 75% 三、电气符号 直流交流二极管 蜂鸣器电池不足警告提示 双重绝缘高压危险 四、功能面板五、操作说明 检查仪表: 测量前,应检查仪表和表笔是否完好无损,电池是否有电,将旋扭开关转到hFE或其它档位上,如果电池不足则显示屏左上方会显示“”表如有问题,须修理好再使用。 1、直流电压测量: ①.旋转功能/量程开关到“V”范围, 选择适合的量程。 ②.黑色表笔插入COM插孔,VΩ插孔。将表笔并接到被测电压源两端,仪表在显示电压读数的同时会指示出红表笔一端的极性。 注意:a. 显示屏只显示最高位“1”时,说明被测电压已超过使用的量程。不知被测电压范围时,应选择最大量程。 b. “200mV”档输入保护最大250V,其余电压量程为直流1000V(交流750V)更高电压可能损坏仪表。 c. 不要测量高于1000V的直流电压,虽然有可能显示读数,但可能会损坏万用表。 d. 测量高电压时应特别注意安全。 2、交流电压测量 ①. 旋转功能/量程开关到“V ”范围, 选择适合的量程。 ②. 黑色表笔插入COM插孔,红色表笔插入VΩ插孔,将表笔并接到被测电压源两端。 注意:a.参见直流电压测量注意事项a、b、d。 b. “200mV”档输入保护最大250V,其余电压量程为交流750V(直流1000V),不要测量高于750V的交流电压,虽然有可能显示读数,但可能会损坏万用表。 3、直流电流测量 ①. 旋转功能/量程开关到“A ”范围, 选择适合的量程。 ②. 黑色表笔插入COM插孔,红色表笔插入mA插孔或10A插孔。将表笔串入被测电流源,仪表显示电流读数的同时会指示出红表笔一端的极性。 注意:a. 不知被测电流范围时,应选择最大量程。 b. 显示屏只显示最高位“1”时,说明被测电流已超过使用的量程,应改用更高量程测量。 c. mA插孔最大输入200 mA,过载会熔断仪表内保险丝。 d.10A插孔最大输入10A。 4、交流电流测量: ①. 旋转功能/量程开关到“ A ”范围, 选择适合的量程。 ②. 黑色表笔插入COM插孔,红色表笔插入mA插孔或20A插孔。测试表笔串入被测电流源。 1.液晶显示器 2. 通断指示灯 3.10A电流输入插孔(电流 输入“+”端) 4. mA电流输入插孔(电流 输入“+”端)电容输入插 孔 5.测量输入公共地端(COM) 6. VΩ插孔(电压、电阻、 二极管通断、温度测量输入 “+”端) 7.功能/量程开关 8.电源OFF 9.三极管输入座

系统运维手册模版

运维手册模板 ******* 二O XX 年XX 月?广西 ******* 移动公 司

目录 1 引言 (2) 1.1 编写目的. (2) 1.2 项目背景. (2) 1.3 术语与定义. (2) 1.4 参考资料. (2) 2 系统说明. (2) 2.1 系统用途. (2) 2.2 安全保密. (2) 2.3 总体说明. (2) 2.4 程序说明. (2) 2.4.1 程序 1 的说明. (2) 2.4.2 程序 2 的说明. (3) 3 操作环境. (3) 3.1 设备 (3) 3.2 支持软件. (3) 3.3 数据库 (3) 3.3.1 总体特征. (3) 3.3.2 结构及详细说明. (3) 4 维护过程. (3) 4.1 约定 (3) 4.2 验证过程. (4) 4.3 出错及纠正方法. (4) 4.4 专门维护过程. (4) 4.5 专用维护程序. (4) 4.6 程序清单和流程图. (4)

1 引言 1.1 编写目的 【阐明编写手册的目的并指明读者对象。】 1.2 项目背景 【说明项目的提出者、开发者、用户和使用场所。】 1.3 术语与定义 【列出报告中所用到的专门术语的定义和缩写词的原意。】 1.4 参考资料 【列出有关资料的作者、标题、编号、发表日期、出版单位或资料来源,及保密级别,可包括:用户操作手册;与本项目有关的其他文档。】 2 系统说明 2.1 系统用途 【说明系统具备的功能,输入和输出。】 2.2 安全管理 【说明系统安全保密方面的考虑和用户权限的设置。】 2.3 总体说明 【说明系统的总体功能,对系统、子系统和作业做出综合性的介绍,并用图表的方式给出系统主要部分的内部关系。】 2.4 程序说明 【说明系统中每一程序、分程序的细节和特性。】 2.4.1 程序1 的说明 ? 功能:说明程序的功能。 ? 方法:说明实现方法。 ? 输入:说明程序的输入、媒体、运行数据记录、运行开始时使用的输入数据的类型和存放单元、与程序初始化有关的入口要求。 ? 处理:处理特点和目的,如:用图表说明程序的运行的逻辑流程;程序主要转移条件;对程序的约束条件;程序结束时的出口要求;与下一个程序的通信与联结(运行、控制);由该程序产生并茶馆处理程序段使用的输出数据类型和存放单元;程序运行存储

日常运维操作手册汇总

《日常运维操作手册》 ? 一、查看硬盘可用容量 双击“我的电脑”打开资源管理器,右击我们将要查看的盘符。例如:我们要查看D盘,只需要在相关的D盘上右击―属性即可看到如下图1-1所示

图1-1 从上图1-1中可以看出D盘的己用空间为9.66GB,而可用空间仅为109MB。 二、监视系统资源 根据运维报告指示,一般需要对服务器的处理器(CPU)、内存、网卡及IIS等在系统运行过程中表现的性能状况进行监测。 监测指标分析 I D 计数器名称说明 1 %Processor T ime 指处理器执行非闲置线程时间的百分比;通俗一点讲就是CPU使用率。计数器会自动记录当前所有进程的处理器时间。 2 Page/sec 指为解析硬页错误从磁盘读取或写入磁盘的页数(是P ages Input/sec和Pages Output/sec 的总和)。 3 Network Inter face Bytes To tal/sec为发送和接收字节的速率,包括帧字符在内。判定网络连接是否存在瓶颈。 4Current Co nnections 检测WEB服务的用户连接情况。 1.建立性能监测后台运行计数器 1)打开开始-程序-管理工具-性能,找到“性能日志和警报”下的“计数器日志”。

新建一个计数器,右击右边空白区域“新建”,如下图2-1所示. 图2-1 2)在新建计数器日志的名称输入容易理解的名称,如:新性能。下图2-2所示. 图2-2 3)输入计数器名称后,可进入如下图2-3所示图面。其中计数器的日志内容会 在默认情况下记录到“C:\PerfLogs\新性能_000001.blg”下(文件名称的定义后面有详细说明并且可定制)。

运维安全堡垒平台用户操作手册

运维安全堡垒平台用户操作手册

目录 1.概述 (1) 1.1.功能介绍 (1) 1.2.名词解释 (1) 1.3.环境要求 (2) 2.登录堡垒机 (2) 2.1.准备 (2) 2.1.1.控件设置 (2) 2.2.登录堡垒机 (3) 3.设备运维 (4) 3.1.Web Portal设备运维 (4) 3.2.运维工具直接登录 (6) 3.3.SecureCRT打开多个设备 (7) 3.4.列表导出 (11) 4.操作审计 (14) 4.1.字符协议审计 (14) 4.2.SFTP和FTP会话审计 (16) 4.3.图形会话审计 (17) 4.4.RDP会话审计 (18) 4.5.VNC会话审计 (20) 5.其他辅助功能 (22) 5.1.修改个人信息 (22) 5.2.网络硬盘 (22) 5.3.工具下载 (23)

1.概述 运维安全堡垒平台(以下简称运维堡垒机)是用于对第三方或者内部运维管理员的运维操作行为进行集中管控审计的系统。运维堡垒机可以帮助客户规范运维操作行为、控制并降低安全风险、满足等级保护级其他法规对IT内控合规性的要求。 1.1.功能介绍 运维堡垒机集中管理运维账号、资产设备,集中控制运维操作行为,能够实现实时监控、阻断、告警,以及事后的审计与统计分析。 支持常用的运维工具协议(如SSH、telnet、ftp、sftp、RDP、VNC等),并可以应用发布的方式支持图形化运维工具。 运维堡垒机支持旁路模式和VPN模式两种方式,物理上旁路部署,灵活方面。 运维堡垒机在操作方式上,不改变用户的操作习惯,仍然可以使用自己本机的运维工具。 1.2.名词解释 协议 指运维堡垒机运维工具所用的通信协议,比如Putty使用SSH协议,CRT支持SSH 和Telnet等。 工具 指运维人员实现对设备的维护所使用的工具软件。 设备账号 指运维目标资产设备的用于维护的系统账户。 自动登录 指运维堡垒机为运维工具实现自动登录目标被管设备,而运维用户不需要输入目标设备的登录账号和密码,也称为单点登录(SSO)。 命令阻断

HD9205E数字式万用表用户手册

HD9205E数字式万用表用户手册 一、安全规则及注意事项 该仪表设计符合IEC1010的相关条款,使用之前,请请仔细阅读以下事项: ※使用之前,请仔细阅读本《用户手册》。 ※使用前应检查确认仪表无破损,表笔绝缘层完好。 ※手握表笔时,应特别注意手不能超过测试针跟部的塑胶突起,否则有电击的危险。 ※打开后盖前,须拔去表笔;合上后盖并旋紧螺钉后,才能进行测量,否则有受电击的危险。 ※测量过程中,断开仪表输入再旋转功能/量程开关。 ※输入信号电压不允许超过规定的极限值。 ※测量公共端“COM”和“大地”之间的电压不得超过1000V,以防电击和损坏仪表。 ※被测电压高于DC60V和AC42V的场合均应小心谨慎,防止电击。 ※液晶显示“”符号时,表示电池电压不足,应及时更换电池,以确保测量准确度。 ※仪表内保险丝的更换应采用同类型规格。具体规格见维护保养中的条款或机板上的标注。 二、概述: HD9205E手动量程数字万用表整机设计精良,外观新颖大方,大屏幕液晶显示清晰美观,该数字万用表功能齐全、使用方便。除三极管测试以外的所有测量均由万用表下部的四个测试输入插孔输入,即均用表笔测试,方便您的操作,加强了安全性。V插孔输入端内部接有PTC热敏元件,对数表的核心部件——功能/量程开关的保护较为充分,大大提高了产品的安全性和使用寿命。 显示: 大屏幕液晶显示:可视区61×35mm、字高27mm。 最大显示值:(三位半)。 自动极性显示、超量程指示及更换电池指示。 测量: 低功耗CMOS双积分A/D转换集成电路。自动校零 直流基本精度:(三位半)。 数据保持功能。 全量程过载保护功能。 电源:9V电池一节(NEDA1604、6F22型或等效型)。 自动关机功能,开机后约15分钟自动关闭电源。外形尺寸:182×84×36mm 整机重量:约247g(包含电池)。 环境条件: 工作温度:℃℃相对湿度< 85% 储存温度:℃℃相对湿度 保证精度的温度:℃℃相对湿度 三、电气符号 直流交流二极管 蜂鸣器电池不足警告提示 双重绝缘高压危险 四、功能面板 五、操作说明 检查仪表: 测量前,应检查仪表和表笔是否完好无损,电池是否有电, 将POWER钮按下,如果电池不足,则显示屏左上方会显示 “”符号,需更换电池再使用。 仪表如有问题,须修理好再使用。 1、电压测量: ①.旋转功能/量程开关到“V”范围, 选择适合的量程。 ②.黑色表笔插入COM插孔,红色表笔插入V插孔。将表笔 并接到被测电压源两端,仪表在显示电压读数的同时会指示出 红表笔一端的极性。 注意:a. 显示屏只显示最高位“1”时,说明被测电压已超过 使用的量程。不知被测电压范围时,应选择最大量程。 b. “200mV”档输入保护最大250V,其余电压量程为 直流1000V(交流750V)更高电压可能损坏仪表。 c. 不要测量高于1000V的直流电压,虽然有可能显示 读数,但可能会损坏万用表。 d. 测量高电压时应特别注意安全。 2、交流电压测量 ①. 旋转功能/量程开关到“, 选择适合的量程。 ②. 黑色表笔插入COM插孔,红色表笔插入V插孔,将表笔 并接到被测电压源两端。 注意:a.参见直流电压测量注意事项a、b、d。 b. “200mV”档输入保护最大250V,其余电压量程为 交流750V(直流1000V),不要测量高于750V的交流电压,虽 然有可能显示读数,但可能会损坏万用表。 3、直流电流测量 ①. 旋转功能/量程开关到“A , 选择适合的量程。 ②. 黑色表笔插入COM插孔,红色表笔插入mA插孔或20A 插孔。将表笔串入被测电流源,仪表显示电流读数的同时会指 示出红表笔一端的极性。 注意:a. 不知被测电流范围时,应选择最大量程。 b. 显示屏只显示最高位“1”时,说明被测电流已超过 使用的量程,应改用更高量程测量。 c. mA插孔最大输入200 mA,过载会熔断仪表内保险丝。 d.20A插孔最大输入20A。 4、交流电流测量: ①. 旋转功能/量程开关到“A ”范围, 选择适合的量程。 ②. 黑色表笔插入COM插孔,红色表笔插入mA插孔或20A 插孔。测试表笔串入被测电流源。 注意:参看直流电流测量注意事项a、b、c、d。 5、电阻测量: ①. 旋转功能/量程开关到“”范围, 选择适合的量程。 ②. 黑色表笔插入COM插孔,红色表笔插入V插孔(红表 笔为测量电路的“+”极),将测试表笔并接到被测电阻两端。 注意:a. 当输入开路时,仪表处于超量程状态,只显示最高位 “1”。 b. 检测在线电阻时,应关闭被测电路的电源,并使被测 电路中电容放完电,才能进行测量。 1.液晶显示器 2. 电源开关 3.20A电流输入插孔(电流 输入“+”端) 4. mA(2A)电流输入插孔 (电流输入“+”端)电容 输入插孔 5.测量输入公共地端(COM) 6. V 插孔(电压、电阻、 二极管通断、温度测量输入 “+”端) 7.功能/量程开关 8.三极管测试插孔 9.数据保持按键(HOLD)

运维手册_数据库_DataGuard日常运维手册

文档标识 文件状态:[] 草稿 [√] 正式发布 [ ] 正在修改 Oracle RAC+DataGuard 运维手册 版本:1.0.0 编制周光晖2015年01月20 审核 批准年月日 生效日期:年月日

修订历史记录 日期版本修订说明作者

目录 第一章引言 (3) **. 编写目的 (3) **. 定义、首字母缩写词和缩略语 (4) 第二章......................................................................................................... D ATA G UARD状态查询4 **. 检查主备库的D ATA G UARD状态信息 (4) **. 检查进程 (4) **. 检查归档状态 (4) **. 检查最后应用的日志S EQUENCE (5) **. 查看是否使用实时应用 (5) **. 检查GAP (5) **. 检查保护模式 (5) **. 相关视图 (6) 第三章................................................................................................................... SWITCHOVER 6 **. 确认主库状态是否支持切换操作 (6) **. 执行主库转换 (7) **. 关闭并MOUNT新备库 (7) **. 确认老备库状态 (7) **. 切换目标备库为主库 (7) **. 打开新主库 (8) **. 启动新备库的日志应用 (8) **. 开启新备库的ADG (8) 第一章引言 1.1. 编写目的 本文档描述了Oracle 11gR2 RAC+ADG操作手册。包含RAC DOWN机测试,日常查询状态,启停RAC等指令同时包含oracle 11g R2 ACTIVE DATAGUARD 的日常维护指令。

IT运维管理系统使用手册

IT运维管理系统使用手册

————————————————————————————————作者:————————————————————————————————日期:

IT运维管理系统 用户使用手册 大庆和光电子科技开发有限公司 二〇一六年十月

目录 1、基础信息 (3) 1.1项目信息 (3) 1.2项目检查项 (4) 1.3设备基础信息 (6) 2、日常巡检 (8) 2.1软件日巡检 (8) 2.2软件周巡检 (9) 2.3服务器系统巡检 (10) 2.4服务器硬件巡检 (10) 3、巡检查询 (11) 3.1软件日常巡检检查 (11) 3.2服务器巡检报告 (11) 4、运维资料管理 (12) 4.1系统问题管理 (12) 4.2项目资料管理 (15)

1、基础信息 1.1项目信息 主要录入各运维组所维护的项目信息,各运维组各自录入各自的项目信息。如下图所示 【新增】按钮:点击“新增”按钮,按要求添加项目信息,点击“确认保存”按钮即可。如图所示: 注:状态字段:有两个状态,分别是“正常”和“停用”。当状态是“正常”,则在软件日/周巡检中显示;当状态是“停用”,则在软件日/周巡检中不显示。 项目路径:填写该项目发布的位置,例如:D:\Publish

【编辑】按钮:点击“编辑”按钮,编辑已添加的项目信息,点击“确认保存”按钮即可。如图所示: 【删除】按钮:选中要删除项目前的复选框,点击“删除”按钮,确定要删除,点击“确认”按钮即可。如图所示: 1.2项目检查项 主要是录入各运维组巡检项目的检查项,各运维组录入各自的项目检查项信息,如下图所示

数字万用表使用说明(20200521132016)

数字万用表使用说明 一、准备说明 1、使用仪表时,用户必须遵守标准的安全规则: 通用的防电击保护 防止误用仪表 2、接收仪表后,检查是否在运输中损坏。 3、在粗劣的条件下保存、装运后,检查并确认仪表是否损坏。 4、表笔必须在处于好的状态,在使用之前,检查表笔的绝缘是否损 坏,导线的金属丝是否裸露。 5、使用随表提供的表笔能保证安全,如果需要,必须用同样或相同 规格的表笔取代。 二、使用注意事项 1、不要超过各量程的保护范围指示值进行测量。 2、在仪表连接测量电路的时候,不要接触表笔顶端。 3、当预先不知道被测值大小时,应将转换开关置于最高档。 4、若测量端与大地之间的电压超过500V时,不要测量电压。 5、在测量时,若被测电压高于60V DC 或30V AC(有效值)时,应 注意保持手指头始终在表笔的挡手板之后。 6、在旋转转换开关改变测量功能之前,应将表笔从被测电路移开。 7、在电流、电阻、二极管量程不要将仪表连接电压源。 8、在测量电视机的开关电源电路时,测试点的高电压脉冲可能损坏

仪表。 9、不要带电测量电阻。 10、在电容器完全放电前,请不要测量电容。 11、如果注意到仪表有任何异常或故障,应停止使用。 12、除非仪表底壳及电池盖在原位完全紧固,否则不应使用仪表。 13、不要在阳光直射、高温、高潮湿的情况下储存或使用仪表。 三、国际电气符号 直流 ~交流 直流或交流 重要的安全信息 可能存在危险的电压 大地 双重绝缘保护(II类) 保险丝 电池 符合欧盟相关指令 中国制造计量器具许可证 四、符号说明 符号功能

V~交流电压测量 V直流电压测量 A~交流电流测量 A直流电流测量 Ω电阻测量 Hz频率测量 hFE晶体管测量 F电容测量 ℃温度测量 二极管测量 通断测量 五、操作指导 1、交流/直流电压测量 1)连接黑色表笔到COM端子,红色表笔到VΩ端子。 2)设置功能开关到V~或者V量程,并将表笔线并接到所测负载的两 端。 3)读取显示器的读数,当测量直流电压时,红色表笔的极性,也将 同时显示在显示器上。

DT9205A数字万用表使用方法的详细介绍

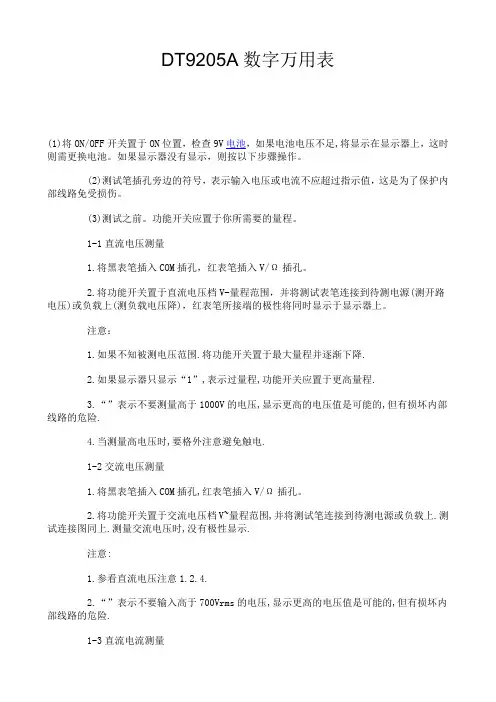

DT9205A数字万用表 使用方法的详细介绍 (1)将ON/OFF开关置于ON位置,检查9V电池,如果电池电压不足,将显示在显示器上,这时则需更换电池。如果显示器没有显示,则按以下步骤操作。 (2)测试笔插孔旁边的符号,表示输入电压或电流不应超过指示值,这是为了保护内部线路免受损伤。 (3)测试之前。功能开关应置于你所需要的量程。 1-1直流电压测量 1.将黑表笔插入COM插孔,红表笔插入V/?插孔。 2.将功能开关置于直流电压档V-量程范围,并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降),红表笔所接端的极性将同时显示于显示器上。 注意: 1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降. 2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程. 3.“”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险. 4.当测量高电压时,要格外注意避免触电. 1-2交流电压测量 1.将黑表笔插入COM插孔,红表笔插入V/?插孔。 2.将功能开关置于交流电压档V~量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上. 测量交流电压时,没有极性显示. 注意: 1.参看直流电压注意1. 2.4. 2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险. 1-3直流电流测量 1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A的电流时,红表笔插入20A插孔。 2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性. 注意: 1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降. 2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程. 3.表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒. 1-4交流电流的测量 1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A的电流时,红表笔插入20A插孔. 2.将功能开关置于交流电流档A~量程,并将测试表笔串联接入到待测电路中.
