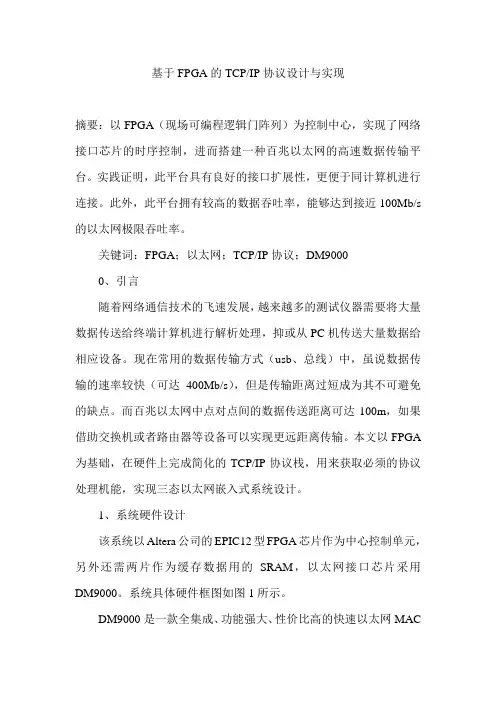

基于FPGA的TCP/IP协议设计与实现
摘要：以FPGA（现场可编程逻辑门阵列）为控制中心，实现了网络接口芯片的时序控制，进而搭建一种百兆以太网的高速数据传输平台。实践证明，此平台具有良好的接口扩展性，更便于同计算机进行连接。此外，此平台拥有较高的数据吞吐率，能够达到接近100Mb/s 的以太网极限吞吐率。
关键词：FPGA；以太网；TCP/IP协议；DM9000
0、引言
随着网络通信技术的飞速发展，越来越多的测试仪器需要将大量数据传送给终端计算机进行解析处理，抑或从PC机传送大量数据给相应设备。现在常用的数据传输方式（usb、总线）中，虽说数据传输的速率较快（可达400Mb/s），但是传输距离过短成为其不可避免的缺点。而百兆以太网中点对点间的数据传送距离可达100m，如果借助交换机或者路由器等设备可以实现更远距离传输。本文以FPGA 为基础，在硬件上完成简化的TCP/IP协议栈，用来获取必须的协议处理机能，实现三态以太网嵌入式系统设计。
1、系统硬件设计
该系统以Altera公司的EPIC12型FPGA芯片作为中心控制单元，另外还需两片作为缓存数据用的SRAM，以太网接口芯片采用DM9000。系统具体硬件框图如图1所示。
DM9000是一款全集成、功能强大、性价比高的快速以太网MAC
