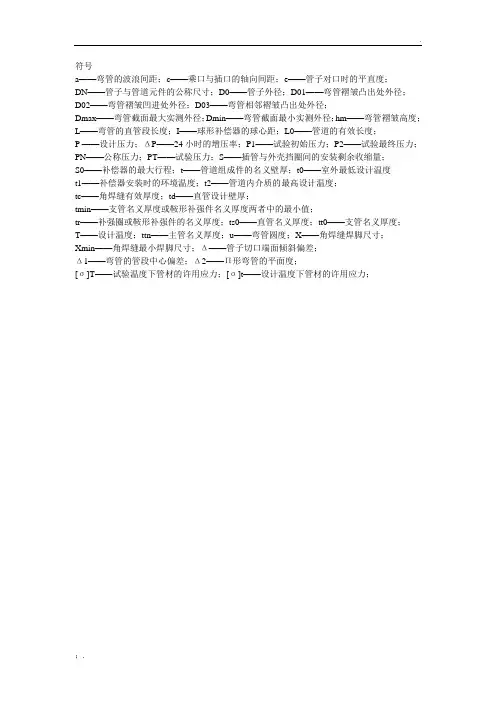

符号
a——弯管的波浪间距；c——乘口与插口的轴向间距；e——管子对口时的平直度；DN——管子与管道元件的公称尺寸；D0——管子外径；D01——弯管褶皱凸出处外径；
D02——弯管褶皱凹进处外径；D03——弯管相邻褶皱凸出处外径；
Dmax——弯管截面最大实测外径；Dmin——弯管截面最小实测外径；hm——弯管褶皱高度；L——弯管的直管段长度；I——球形补偿器的球心距；L0——管道的有效长度；
P ——设计压力；ΔP——24小时的增压率；P1——试验初始压力；P2——试验最终压力；PN——公称压力；PT——试验压力；S——插管与外壳挡圈间的安装剩余收缩量；
S0——补偿器的最大行程；t——管道组成件的名义壁厚；t0——室外最低设计温度
t1——补偿器安装时的环境温度；t2——管道内介质的最高设计温度；
tc——角焊缝有效厚度；td——直管设计壁厚；
tmin——支管名义厚度或鞍形补强件名义厚度两者中的最小值；
tr——补强圈或鞍形补强件的名义厚度；ts0——直管名义厚度；tt0——支管名义厚度；T——设计温度；ttn——主管名义厚度；u——弯管圆度；X——角焊缝焊脚尺寸；Xmin——角焊缝最小焊脚尺寸；Δ——管子切口端面倾斜偏差；
Δ1——弯管的管段中心偏差；Δ2——П形弯管的平面度；
[σ]T——试验温度下管材的许用应力；[σ]t——设计温度下管材的许用应力；
房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。 建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。 建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。 结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。 在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：
（1）图纸目录。 （2）设计总说明。 （3）建筑施工图。 （4）结构施工图。 （5）建筑装修图。 （6）设备施工图（简称“设施”），本书不做讨论。 阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。 一、房屋的组成及其作用 房屋建筑一般可分为民用建筑和工业建筑两大类。各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。如图3-1。 基础是房屋最下面与地基相接触的承重构件，起着支撑房屋的作用，并将整个建筑物荷载传于地基。 楼房的第一层称为首层(或称一层或底层)，往上称二层、三层……顶层，这是由楼板分隔而成的。屋面、楼板是房屋的水平承重构件，它将楼板上的各种荷载传递到墙或梁上去，再由墙或梁传给基础。屋面是房屋顶部的围护和承重构件。
施工图常用符号及图例大全（收藏备查） 一、识图 1、先读首页图：从首页图中的图纸目录中，可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张，每张图纸的图名及图号。 2、阅读设计总说明：从中可了解设计的依据、设计标准以及施工中的基本要求，也可了解到图中没有绘出而设计人员认为应该说明的内容。 3、建筑施工图——结构施工图——设备施工图顺序逐张阅读。 4、在各类专业图纸阅读中，基本图和详图要对照阅读，看清楚各专业图纸表示的主要内容。 5、如果建筑施工图和结构施工图发生矛盾，应以结构施工图为准（构件尺寸），以保证建筑物的强度和施工质量。 二、建筑符号 1、定位轴线 （1）作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 （2）定位轴线的编号 横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写；
平面图上定位轴线的编号，宜标注在图样的下方与左侧，在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号； 对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示:
2、索引符号与详图符号 详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 3、标高符号 标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。 相对标高：以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高：指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。
施工图中常用的符号 （一）定位轴线——用来确定主要承重结构和构件(柱、梁、承重墙、屋架、基 础等)的位置。以便施工时定位放线和查阅图纸。 1. 国标规定定位轴线的绘制 线型：细单点长划线 轴线编号的圆（用模板绘制，不能徒手绘制）：细实线，直径8mm 编号（以平面图为例）：水平方向，从左向右依次用阿拉伯数字编写。 竖直方向，从下向上依次用大写 拉丁字母编写（不能用I、O、Z，以免与数字1、0、2 混淆）。 2. 标注位置 图样对称时，一般标注在图样的下方和左侧；图样不对称时，以下方和左侧为主，上方和有方也要标注。 3. 分轴线的标注 对应次要承重构件，不用单独划为一个编号，可以用分轴线表示。表示方法：用分数进行编号，以前一轴线编号为分母，阿拉伯数字（1、2、3）为分子依次编写。 4. 详图中的轴向编号 轴线编号的圆（用模板绘制）：直径10mm，细实线绘制。当某一详图适用几个轴线时，其表示方法。 （二）标高符号 在总平面图、平面图、立面图、剖面图上，经常有需要标注高度的地方。不同图样上的标高符号的绘制各不相同。 1. 平面图的标高符号：用相对标高，保留三位小数
2. 立面图、剖面图的标高符号：用相对标高，保留三位小数 3. 总平面图的标高符号（室内、室外）：用绝对标高，保留两位小数 如标高数字前有“－”号，表示该完成面低于零点标高。 （三）索引符号和详图符号 为了方便查找构件详图，用索引符号可以清楚地表示出详图的编号，详图的位置和详图所在图纸的编号。 1. 索引符号 绘制方法：引出线指在要画详图的地方，引出线的另一端为细实线、直径10mm 的圆，引出线应对准圆心。在圆内过圆心画一水平细实线，将圆分为 两个半圆。 当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线，引出线所在一侧应为投射方向。 编号方法：上半圆用阿拉伯数字表示详图的编号；下半圆用阿拉伯数字表示详图所在图纸的图纸号，若详图与被索引的图样在同一张图纸上，下半圆 中间画一水平细实线；如详图为标准图集上的详图，应在索引符号水 平直径的延长线上加注标准图集的编号。 2. 详图符号——表示详图的位置和编号。 绘制方法：粗实线，直径14mm。 编号方法：当详图与被索引的图样不在同一张图纸上时，过圆心画一水平细实线，上半圆用阿拉伯数字表示详图的编号，下半圆用阿拉伯数字表示被索 引图纸的图纸号。 当详图与被索引的图样在同一张图纸上时，圆内不画水平细实线，圆 内用阿拉伯数字表示详图的编号。 3. 零件、钢筋、杆件、设备等的编号 绘制方法：细实线，直径6mm。 编号方法：用阿拉伯数字依次编号。 （四）指北针或风玫瑰——指示建筑物的朝向
建筑施工图常用符号及图例房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。 不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。 建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容： （1）图纸目录。（2）设计总说明。（3）建筑施工图。（4）结构施工图。（5）建筑装修图。（6）设备施工图（简称“设施”），本书不做讨论。阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。各种使用功能的房屋，尽管
施工图纸上的符号，1分钟都看懂! 钢筋平法图集常用符号解释 ，la：非抗震构件的钢筋锚固长度。 ?laE：抗震构件的钢筋锚固长度。 * bw:剪力墙的厚度。 ?bf:转角处的暗柱的厚度。 ?In：梁的净跨度。 ?IIE :钢筋的搭接长度。 * he：支座的净宽度。 * ":为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间 距：一级不宜大于100mm, * 二级不宜大于150mm。 * bf:剪力墙厚度。 * be：端柱端头的宽度。 * bw:剪力墙厚度。 * lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、 1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。 * In：梁跨度值。 lae：纵向受拉钢筋抗震锚固长度
? la：受拉钢筋最小锚固长度。 ?lle：纵向受拉钢筋抗震（绑扎）搭接长度。 ?ll：纵向受拉钢筋非抗震绑扎搭接长度。 ?lni：梁本跨的净跨值。 hac：暗柱长度。 Hn：所在楼层的柱净高。 he：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽 度 hw：抗震剪力墙墙肢的长度（也表示梁净高）。 hb：梁截面高度。 Ac:为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。各类结构构件名称代码 柱 KZ-框架柱 KZZ-框支柱 XZ-芯柱 LZ-梁上柱 QZ-剪力墙上柱 剪力墙 （1）墙柱
YDZ-约束边缘端柱 YAZ-约束边缘暗柱 YYZ-约束边缘翼墙柱 YJZ-约束边缘转角柱 GDZ-构造边缘端柱 GAZ-构造边缘暗柱 GYZ-构造边缘翼墙柱 GJZ-构造边缘转角柱 AZ-非边缘暗柱 FBZ-扶壁柱 （2）墙身 Q-剪力墙 （3）墙梁 LL-连梁（无交叉暗撑、钢筋） LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋） LL（JX）连梁（交叉斜筋配筋） LL（DX ）连梁（集中对角斜筋配筋）
施工图纸常用的符号 一、钢筋平法图集常用符号解释 la：非抗震构件的钢筋锚固长度。 laE：抗震构件的钢筋锚固长度。 bw：剪力墙的厚度。 bf：转角处的暗柱的厚度。 ln：梁的净跨度。 llE：钢筋的搭接长度。 hc：支座的净宽度。 λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/m㎡，应按360N/m㎡计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf：剪力墙厚度。 bc：端柱端头的宽度。 bw：剪力墙厚度。 lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。 ln：梁跨度值。 lae：纵向受拉钢筋抗震锚固长度。 la：受拉钢筋最小锚固长度。 lle：纵向受拉钢筋抗震(绑扎)搭接长度。 ll：纵向受拉钢筋非抗震绑扎搭接长度。 lni：梁本跨的净跨值。 hac：暗柱长度。 Hn：所在楼层的柱净高。
hc：柱截面长边尺寸(圆柱为截面直径)，也表示为端柱的宽度。hw：抗震剪力墙墙肢的长度(也表示梁净高)。 hb：梁截面高度。 Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。 二、各类结构构件名称代码 1、柱 KZ——框架柱 KZZ——框支柱 XZ——芯柱 LZ——梁上柱 QZ——剪力墙上柱
2、剪力墙 （1）墙柱 YDZ——约束边缘端柱YAZ——约束边缘暗柱YYZ——约束边缘翼墙柱YJZ——约束边缘转角柱GDZ——构造边缘端柱GAZ——构造边缘暗柱GYZ——构造边缘翼墙柱GJZ——构造边缘转角柱AZ——非边缘暗柱FBZ——扶壁柱 （2）墙身
第10章建筑施工图-->第1节概述-->施工图常用符号 1.定位轴线 在施工图中通常将房屋的基础、墙、柱、墩和屋架等承重构件的轴线画出，并进行编号，以便于施工时定位放线和查阅图纸。这些轴线称为定位轴线。 根据“国标”规定，定位轴线采用细点划线表示，轴线编号的圆圈用细实线，直径一般为8mm，详图上为10mm，如图3.2.3所示。在圆圈内写上编号。在平面图上水平方向的编号采用阿拉伯数字，从左向右依次编写（如图3.2.11是由1到9）。垂直方向的标号，用大写拉丁字母自下而上顺序编写（如图3.2.11是由A到E）。拉丁字母中I、O及Z三个字母不得作轴线编号，以免与数字1、0、2混淆。在较简单或对称的房屋中，平面图的轴线编号，一般标注在图形的下方及左侧。较复杂或不对称的房屋，图形上方和右侧也可标注。 对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编号可用分数表示。分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写,如图3.2.3a所示。在画详图时，如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明，如图3.2.3a、d、e所示。 定位轴线也可采用分区编号，其注写形式可参照“国标”有关规定。 2.标高符号
在总平面图、平面图、立面图和剖面图上，经常用标高符号表示某一部位的高度。各图上所用标高符号应按图3.2.4(1)所示形式以细实线绘制。图3.2.4(2)所示为具体的画法。标高数值以米为单位，一般注至小数点后三位数（总平面图中为两位数）。在“建施”图中的标高数字表示其完成面的数值。如标高数字前有“-”号的，表示该处完成面低于零点标高。如数字前没有符号的，则表示高于零点标高。如同一位置表示几个不同标高时，数字可按图3.2.4中的形式注写。 3.索引符号与详图符号 为方便施工时查阅图样，在图样中的某一局部或构件，如需另见详图时，常常用索引符号注明画出详图的位置、详图的标号以及详图所在的图纸编号，如图 3.2.15中剖面图B轴线上所示。按“国标”规定，标注方法如下： (1)索引符号：用一引出线指出要画详图的地方，在线的另一端画一个细实线圆，其直径为10mm。引出线应对准圆心，圆内过圆心画水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图纸号(图 3.2.5a)。如详图与被索引的图样同在一张图纸内，则在下半圆中间画一水平细实线
1 板B 2 屋面板WB 3 空心板KB 4 槽行板CB 5 折板ZB 6 密肋板MB 7 楼梯板TB 8 盖板或沟盖板GB 9 挡雨板或檐口板YB 10 吊车安全走道板DB 11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连系梁LL 22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ 33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC 44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ 这些字母不看到图纸不好说出是代表什么意思，但是你说的这些貌似是汉语拼音的简写比如ZJC可能是转角窗的意思你对应图纸仔细看看，门窗表里也应该有说明 是什么样的建筑图？图纸还是电子版的？最好能付一张图我看一下。字母在不同位置意思一样。收集一些建筑图纸上面字母的含意...…… AL暗梁/KL框架梁/L 梁/M门/C窗/MLC门连窗/JL基础梁/TL挑梁;KZ框架柱/Z柱;C10... 在建筑图纸上所有符号、字母所代表的含义?…… 不同地区,按照不同的地方规范,图纸符号、字母所代表的含义也会有所不同,要先看看你看的图纸上标示的设计... 建筑施工图里面,这些字母和数字,符号是什么意思?…… KZ1A--表示框架柱,编号是1A; 350×350--表示柱截面的长和宽分别是350mm和350m... 建筑图中表示门窗用什么字母表示?比如BLM1、 C1等等…… 一般M表示门,如M1,M0921,FM1021(一般表示防火门)。 c一般代表窗,如C1,C1515... 建筑图纸中的字母和图标是什么意思啊?我知道的不多,像M 代表门…… 1 板 B 2 屋面板 WB 3 空心板 KB 4 槽行板 CB 5 折板 ZB 6 密肋板 MB ... 建筑图中字母DO代表什么?…… 不唯独建筑工程,全世界的各种工程图纸里,都采用了单个拼音字母、拉丁字母、希腊字母或字母组来代表特定... 建筑平面图中字母符号RD,QD,F,XF,PF,PY,S,N代表什么意思…… 建筑平面图
土建施工图中的常用符号 五、施工图中常用的符号 1.定位轴线 在施工图中通常将房屋的基础、墙、柱、墩和屋架等承重构件的轴线画出，并进行编号，以便于施工时定位放线和查阅图纸。这些轴线称为定位轴线。 定位轴线及编号的画法 “国标”规定，定位轴线用细点划线绘制。轴线编号的圆圈用细实线绘制，其直径为8mm。在圆圈内写上编号。 平面图上水平方向的编号用阿拉伯数字，从左向右依次编写（如右图由1到9）。垂直方向的编号，用大写拉丁字母自下而上顺次编写（如右图由A到E）。I、O及Z三个字母不得作轴线编号，以免与数字1、0及 2混淆。 在较简单或对称的房屋中，平面图的轴线编号一般标注在图形的下方及左侧。较复杂或不对称的房屋，图形上方和右侧也可以标注。 对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编号用分数表示，如右图中的“1/A”。分母表示前一轴线的
编号，如“A”；分子表示附加轴线的编号，用阿拉伯数字顺序编写。 在画详图时，轴线编号的圆圈直径为10mm。通用详图的轴线号，只用圆圈，不注写编号。如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明。 (a)通用详图的轴线号,只用圆圈，不写编号。 (b)详图用于两个轴线时。(c)详图用于三个或三个以上轴线时。 (d)详图用于三个以上连续编号的轴线时。 2.标高符号 在总平面图、平、立、剖面图上，常用标高符号表示某一部位的高度。各图上所用标高符号以细实线绘制。标高数值以米为单位，一般注至小数点后三位（总平面图中为二位数）。图中的标高数字表示其完成面的数值。如标高数字前有“-”号的，表示该处完成面低于零点标高。如数字前没有符号的，表示高于零点标高。
直度-一个条件，一个面元素或轴是一条直线。 平整度-是条件，表面有所有的元素在一个平面。 圆度- 描述条件对革命的表面（圆柱，圆锥，球）在所有点的表面相交的任何飞机。 圆柱度- 描述了一个条件的旋转面，使所有的点面距离相等，一个共同的旋转轴。 线轮廓度-是条件允许量相同的剖面变化，醚单边或双边，沿着一条线元素的特征。 面轮廓度-是条件允许量相同的剖面变化，醚单边或双边，上表面。 周围标志-表明公差适用于所有周围的部分表面。 倾斜度-是表面，轴，或中线，这是从某一特定角度基准平面或轴。 垂直度-条件是表面，轴，或线，这是90度的基准平面或基准轴 平行度 -一个表面，线，或轴，这是等距离的所有点，基准平面或轴。 位置公差- 定义一个区域内的轴或中心平面的一个特点是允许不同的真正的（理论上精确）位置。 同心度-描述在其中一个条件的 2个或更多的功能，在任何组合，有一个共同的旋转轴。 对称度 -是一种状况，其中一个功能（或功能）是处理有关对称中心平面基准特征。 跳动-是复合偏离理想形式的一部分表面上通过革命旋转（360 度）的一部分，在基准轴 全跳动-是同时复合控制所有表面元素在所有圆轮廓测量位置的部分是通过旋转 360。 直径-圆形特征时使用的显示领域的绘图或表明，宽容是针锋相对的当用在特征控制框架 圆锥锥度-是用来表明锥度锥度。这个符号是始终显示垂直腿向左。 斜坡度-是用来表明坡平锥度。这个符号是始终显示垂直腿向左。 深度-是用来表明，一方面适用于深度的特征。这个符号之前的深度 值之间没有空间。
正方形- 是用来表明，一个单一的尺寸适用于方形。符号之前的尺寸之间没有空间。 半径-创建一个区域定义的弧（最大和最小半径）。零件表面必须躺在这个区域。 δ 厚度 新代词（t ） 球形直径公差值-前应在指定的公差值代表球区。此外，一个位置公差可能被用来控制的位置，一个球形特征相对于其他特征的一部分。符号为球形直径之前的尺寸大小的特征和位置公差值， 表明一个球形公差带 C 45°倒角 之间-表明一个外形公差适用于几个连续的功能，可以指定在外形公差的开始和结束。这些信件是参考使用符号（1994）或词之间的图纸发到早期版本的标准。
施工图常用符号、图例大全 一、定位轴线 1、作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 2、定位轴线的编号 1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。 3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
二、索引符号与详图符号 1）详细表示某些重要局部，需要另绘制其详图进行表达。 2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 三、标高符号 标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。 结构标高: 指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。
四、引出线
五、其他符号 1、连接符号： 对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。 连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。 2、折断符号 1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。 2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。
施工图纸常用的符号集锦 2018-03-08广联达造价圈广联达造价圈 一、钢筋平法图集常用符号解释 la :非抗震构件的钢筋锚固长度。 laE :抗震构件的钢筋锚固长度。 bw :剪力墙的厚度。 bf :转角处的暗柱的厚度。 In :梁的净跨度。 IIE :钢筋的搭接长度。 he :支座的净宽度。 Av:为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2 ，应按360N/mm2 计算；箍筋或拉筋沿竖 向间距：一级不宜大于100mm ,二级不宜大于150mm 。 bf :剪力墙厚度。 be :端柱端头的宽度。 bw :剪力墙厚度。
1c :为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、 1.5bw 和450mm 三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm 。 In :梁跨度值。 lae :纵向受拉钢筋抗震锚固长度。 la :受拉钢筋最小锚固长度。 lie :纵向受拉钢筋抗震（绑扎）搭接长度。 II :纵向受拉钢筋非抗震绑扎搭接长度。 Ini :梁本跨的净跨值。 hac :暗柱长度。 Hn :所在楼层的柱净高。 hc :柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。 hw :抗震剪力墙墙肢的长度（也表示梁净高）。 hb :梁截面高度。
Ac :为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
、各类结构构件名称代码1、柱 KZ——-框架柱 KZZ —-框支柱 XZ——芯柱 LZ -梁上柱 —— QZ - 剪力墙上柱 2、剪力墙 (1 ) 墙柱 YDZ —-约束边缘端柱YAZ —-约束边缘暗柱YYZ ——约束边缘翼墙柱YJZ —约束边缘转角柱
CAD工艺流程图用图形符号。 30320f7710bf0fef98c937a075&sign=107f612a87&zoom=&png=204936-303174&jpg=0-0 3.3.7常用阀门与管路连接方式的图形符合宜符合表3.3.7的规定。 https://https://www.doczj.com/doc/6d3924529.html,/retype/zoom/46b2952caf45b307e87197ed?pn=3&x=0&y=0&raww =600&rawh=304&o=png_6_0_0_135_159_445_318_892.979_1262.879&type=pic&aimh=243.2&md5sum=0 7464130320f7710bf0fef98c937a075&sign=107f612a87&zoom=&png=303175-398161&jpg=0-0 3.3.8常用管道支座、管架和支吊架图形符号宜符合表3.3.8的规定。 https://https://www.doczj.com/doc/6d3924529.html,/retype/zoom/46b2952caf45b307e87197ed?pn=3&x=0&y=309&ra ww=600&rawh=416&o=png_6_0_0_135_586_445_470_892.979_1262.879&type=pic&aimh=332.8&md5sum =0746*******f7710bf0fef98c937a075&sign=107f612a87&zoom=&png=303175-398161&jpg=0-0 3.3.9常用检测、计量仪表的图形符号宜符合表3.3.9的规定。 https://https://www.doczj.com/doc/6d3924529.html,/retype/zoom/46b2952caf45b307e87197ed?pn=4&x=0&y=0&raww =600&rawh=884&o=png_6_0_0_135_115_499_757_892.979_1262.879&type=pic&aimh=707.2&md5sum=0 7464130320f7710bf0fef98c937a075&sign=107f612a87&zoom=&png=398162-478363&jpg=0-0 3.3.10用户工程的常用设备图形符号宜符合表3.3.10的规定。 https://https://www.doczj.com/doc/6d3924529.html,/retype/zoom/46b2952caf45b307e87197ed?pn=5&x=0&y=0&raww =600&rawh=730&o=png_6_0_0_135_114_567_713_892.979_1262.879&type=pic&aimh=584&md5sum=074 64130320f7710bf0fef98c937a075&sign=107f612a87&zoom=&png=478364-569108&jpg=0-0 4图样内容及画法 4.1一般规定 4.1.1燃气工程各设计阶段的设计图纸应满足相应的设计深度要求。 4.1.2图面应突出重点、布置匀称，并应合理选用比例，凡能用图样和图形符号表达清楚的内容不宜采用文字说明。有关全项目的问题应在首页说明，局部问题应注写在对应图纸内。 4.1.3图名的标注方式宜符合下列规定： 1当一张图中仅有一个图样时，可在标题栏中标注图名； 2当一张图中有两个及以上图样时，应分别标注各自的图名，且图名应标注在图样的下方正中。 4.1.4图面布置宜符合下列规定：
施工图纸上一大堆的符号 钢筋平法图集常用符号解释 la：非抗震构件的钢筋锚固长度。laE：抗震构件的钢筋锚固长度。 bw：剪力墙的厚度。 bf：转角处的暗柱的厚度。 ln：梁的净跨度。 llE：钢筋的搭接长度。 hc：支座的净宽度。 λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，
二级不宜大于150mm。 bf：剪力墙厚度。 bc：端柱端头的宽度。 bw：剪力墙厚度。 lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和 450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。 ln：梁跨度值。 lae：纵向受拉钢筋抗震锚固长度。 la：受拉钢筋最小锚固长度。 lle：纵向受拉钢筋抗震(绑扎)搭接长度。 ll：纵向受拉钢筋非抗震绑扎搭接长度。 lni：梁本跨的净跨值。 hac：暗柱长度。
Hn：所在楼层的柱净高。 hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。 hw：抗震剪力墙墙肢的长度（也表示梁净高）。 hb：梁截面高度。 Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。 各类结构构件名称代码 1柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱； 2剪力墙 （1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约 束边缘转角柱GDZ-构造边缘端柱GAZ- 构造边缘暗柱GYZ-构造边缘翼墙柱 GJZ-构造边缘转角柱AZ-非边缘暗柱

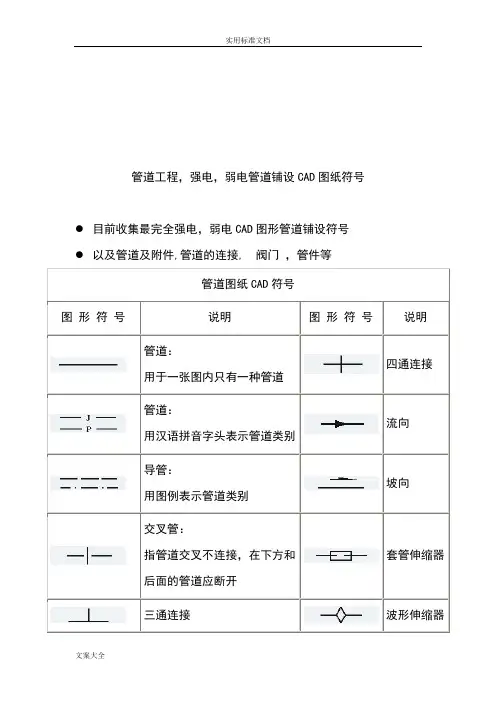

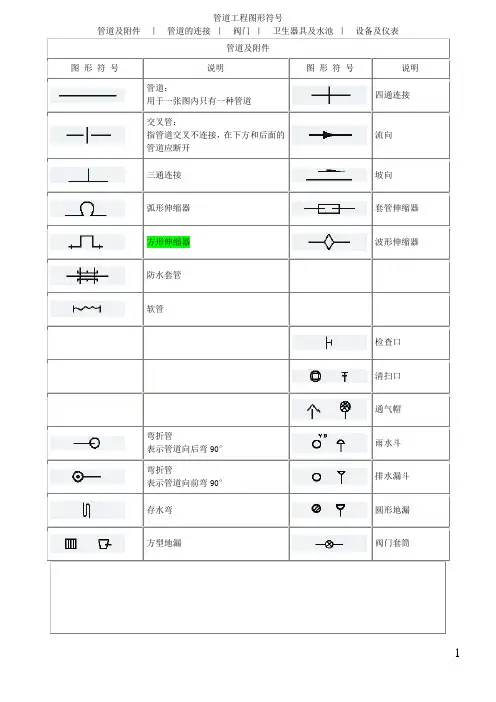

管道工程图形符号 管道及附件 图形符号说明图形符号说明 管道： 用于一张图内只有一种管道 四通连接 管道： 用汉语拼音字头表示管道类别 流向 导管： 用图例表示管道类别 坡向 交叉管： 指管道交叉不连接，在下方和后面 的管道应断开 套管伸缩器三通连接波形伸缩器 弧形伸缩器管道滑动支架 方形伸缩器保温管 也适用于防结露管 防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽
弯折管 雨水斗表示管道向后弯90° 弯折管 排水漏斗表示管道向前弯90° 存水弯圆形地漏 方型地漏阀门套筒 自动冲洗箱挡墩 管道的连接 图形符号说明图形符号说明 法兰连接活接头 承插连接转动接头 管堵管接头 法兰堵盖弯管 偏心异径管正三通 异径管斜三通 乙字管正四通 喇叭口 斜四通 螺纹连接 阀门 图形符号说明图形符号说明
阀门 电动阀 用于一张图内只有 一种阀门 角阀液动阀 三通阀气动阀 四通阀减压阀 闸阀旋塞阀 截止阀底阀 球阀消声止回阀隔膜阀碟阀 温度调节阀弹簧安全阀压力调节阀平衡锤安全阀电磁阀自动排气阀止回阀浮球阀 气开隔膜阀气闭隔膜阀延时自闭冲洗阀脚踏开关 放水龙头疏水器 皮带龙头室外消火栓
洒水龙头室内消火栓(单口) 化验龙头室内消火栓(双口) 肘式开关水泵接合器 消防喷头(开式) 消防报警阀 消防喷头(闭式) 卫生器具及水池 图形符号说明图形符号说明 水盆水纸 用于一张图只有一 种水盆或水池 立式洗脸盆 洗脸盆浴盆 化验盆、洗涤盆挂式小便器 带蓖洗涤盆蹲式大便器 盥洗槽坐式大便器 污水池淋浴喷头 妇女卫生盆矩形化粪池 HC为化粪池代号 立式小便器圆形化粪池 除油池 YC为除油池代号 放气井 沉淀池 CC为沉淀池代号 泄水井
电路系统施工图纸中的符号解释
————————————————————————————————作者：————————————————————————————————日期：
配电系统图上的符号 系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACC ZR 表示阻燃 YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆 4*25+1*16是线的平方数 SC是表示水煤气钢管 CT是表示电缆桥架敷设 80说的是公称直径既不是外径也不是内径 ACC是表示：暗敷设在不能进人的吊顶内 BV(2*6+E6)SC20-C： BV：是聚氯乙烯绝缘电线 2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷 “LGJ185/25” LGJ是钢芯铝绞线的意思， 185是指导线的截面积， 25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路 在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。 颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。 转换开关型号： 转换开关LW5-16 YH3/3 字母和数字分别表示的是: LW--万能转换开关的"万能"的反拼音;
5--设计序号; 16--开关触头能承受的额定电流; Y--电压; H--转换的"换"的拼音首字母; 3--三相; 3--三节. LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关. 电流互感器型号： 电流互感器LMZJ1-0.66 150/5 的字母和数字分别表示： L--电流互感器; M--母线穿芯式; ZJ--浇铸绝缘; 1--设计序号; 0.66--额定电压; 150/5--此电流互感器的变比. 瓷插保险的规格是RC1-10A,“RC1-10A”的含义是： RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。R--熔断器; C--插入式; 1--设计序号; 10A--额定电流
施工图纸上一大堆的符号，1分钟让您都看懂 钢筋平法图集常用符号解释 ?la：非抗震构件的钢筋锚固长度。 ?laE：抗震构件的钢筋锚固长度。 ?bw：剪力墙的厚度。 ?bf：转角处的暗柱的厚度。 ?ln：梁的净跨度。 ?llE：钢筋的搭接长度。 ?hc：支座的净宽度。 ?λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm， ?二级不宜大于150mm。 ?bf：剪力墙厚度。 ?bc：端柱端头的宽度。 ?b w：剪力墙厚度。 ?lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm 三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度； 加300mm。 ?ln：梁跨度值。 ?lae：纵向受拉钢筋抗震锚固长度。 ?la：受拉钢筋最小锚固长度。 ?lle：纵向受拉钢筋抗震(绑扎)搭接长度。 ?ll：纵向受拉钢筋非抗震绑扎搭接长度。 ?lni：梁本跨的净跨值。 ?hac：暗柱长度。 ?Hn：所在楼层的柱净高。 ?hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。 ?hw：抗震剪力墙墙肢的长度（也表示梁净高）。 ?hb：梁截面高度。 ?Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。 ?各类结构构件名称代码 ?1柱
KZ-框架柱 KZZ-框支柱 XZ-芯柱 LZ-梁上柱 QZ-剪力墙上柱 2剪力墙 （1）墙柱 YDZ-约束边缘端柱 YAZ-约束边缘暗柱 YYZ-约束边缘翼墙柱 YJZ-约束边缘转角柱 GDZ-构造边缘端柱 GAZ-构造边缘暗柱 GYZ-构造边缘翼墙柱 GJZ-构造边缘转角柱 AZ-非边缘暗柱 FBZ-扶壁柱 （2）墙身 Q-剪力墙 （3）墙梁 LL-连梁（无交叉暗撑、钢筋） LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋） LL（JX）连梁（交叉斜筋配筋） LL（DX）连梁（集中对角斜筋配筋）AL-暗梁 BKL-边框梁 （4）墙洞 JD-矩形洞口 YD-圆形洞口
看懂施工图纸上的符号 钢筋平法图集常用符号解释 la：非抗震构件的钢筋锚固长度。 laE：抗震构件的钢筋锚固长度。 bw：剪力墙的厚度。 bf：转角处的暗柱的厚度。 ln：梁的净跨度。 llE：钢筋的搭接长度。 hc：支座的净宽度。 λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2，应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。 bf：剪力墙厚度。 bc：端柱端头的宽度。 bw：剪力墙厚度。 lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。 ln：梁跨度值。 lae：纵向受拉钢筋抗震锚固长度。 la：受拉钢筋最小锚固长度。 lle：纵向受拉钢筋抗震（绑扎）搭接长度。 ll：纵向受拉钢筋非抗震绑扎搭接长度。 lni：梁本跨的净跨值。 hac：暗柱长度。 Hn：所在楼层的柱净高。 hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。 hw：抗震剪力墙墙肢的长度（也表示梁净高）。 hb：梁截面高度。 Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。 各类结构构件名称代码 1、柱 KZ——框架柱 KZZ——框支柱 XZ——芯柱 LZ——梁上柱 QZ——剪力墙上柱 2、剪力墙 （1）墙柱 YDZ——约束边缘端柱 YAZ——约束边缘暗柱
YYZ——约束边缘翼墙柱 YJZ——约束边缘转角柱 GDZ——构造边缘端柱 GAZ——构造边缘暗柱 GYZ——构造边缘翼墙柱 GJZ——构造边缘转角柱 AZ——非边缘暗柱 FBZ——扶壁柱 （2）墙身 Q——剪力墙 （3）墙梁 LL——连梁（无交叉暗撑、钢筋） LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋） LL（JX）连梁（交叉斜筋配筋） LL（DX）连梁（集中对角斜筋配筋）AL——暗梁 BKL——边框梁 （4）墙洞 JD——矩形洞口 YD——圆形洞口 3、梁 KL——楼层框架梁 WKL——屋面框架梁 KZL——框支梁 L——非框架梁 XL——悬挑梁 JZL——井字梁 4、梁板式筏形基础 JZL——基础主梁 JCL——基础次梁 LPB——梁板筏基础平板 5、平板式筏形基础 ZXB——柱下板带 KZB——跨中板带 BPB——平板筏基础平板 6、筏形基础相关构造类型SZD——上柱墩 XZD——下柱墩 WZJ——外包式柱脚 MZJ——埋入式柱脚 JK——基坑 HJD——后浇带
土建施工图中地常用符号 五.施工图中常用地符号 1.定位轴线 在施工图中通常将房屋地基础.墙.柱.墩和屋架等承重构件地轴线画出,并进行编号,以便于施工时定位放线和查阅图纸.这些轴线称为定位轴线. 定位轴线及编号地画法 “国标”规定,定位轴线用细点划线绘制.轴线编号地圆圈用细实线绘制,其直径为8mm.在圆圈内写上编号. 平面图上水平方向地编号用阿拉伯数字,从左向右依次编写（如右图由1到9）.垂直方向地编号,用大写拉丁字母自下而上顺次编写（如右图由A到E）.I.O及Z三个字母不得作轴线编号,以免与数字1.0及2混
.淆 在较简单或对称地房屋中,平面图地轴线编号一般标注在图形地下方及左侧.较复杂或不对称地房屋,图形上方和右侧也可以标注. 对于一些与主要承重构件相联系地次要构件,它地定位轴线一般作为,分母表示前一轴线地编号.”1/A“如右图中地,编号用分数表示,附加轴线 如“A”；分子表示附加轴线地编号,用阿拉伯数字顺序编写. 在画详图时,轴线编号地圆圈直径为10mm.通用详图地轴线号,只用圆圈,不注写编号.如一个详图适用于几个轴线时,应同时将各有关轴线地编号注明. (a)通用详图地轴线号,只用圆圈,不写编号. (b)详图用于两个轴线时.(c)详图用于三个或三个以上轴线时. (d)详图用于三个以上连续编号地轴线时. 2.标高符号 在总平面图.平.立.剖面图上,常用标高符号表示某一部位地高度.各图上所用标高符号以细实线绘制.标高数值以米为单位,一般注至小数点后三位（总平面图中为二位数）.图中地标高数字表示其完成面地数值.如标高数字前有“-”号地,表示该处完成面低于零点标高.如数字前没有. 表示高于零点标高,符号
提示 一、定位轴线 1、作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 2、定位轴线的编号 1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。 3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
二、索引符号与详图符号 1）详细表示某些重要局部，需要另绘制其详图进行表达。 2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 三、标高符号 标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。 相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。 结构标高: 指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。
四、引出线
五、其他符号 1、连接符号： 对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。 连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。 2、折断符号 1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。 2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。
配电系统图上的符号 系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACC ZR 表示阻燃 YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆 4*25+1*16是线的平方数 SC是表示水煤气钢管 CT是表示电缆桥架敷设 80说的是公称直径既不是外径也不是内径 ACC是表示：暗敷设在不能进人的吊顶内 BV(2*6+E6)SC20-C： BV：是聚氯乙烯绝缘电线 2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷 “LGJ185/25” LGJ是钢芯铝绞线的意思， 185是指导线的截面积， 25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路
在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。 转换开关型号： 转换开关LW5-16 YH3/3 字母和数字分别表示的是: LW--万能转换开关的"万能"的反拼音; 5--设计序号; 16--开关触头能承受的额定电流; Y--电压; H--转换的"换"的拼音首字母; 3--三相; 3--三节. LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关. 电流互感器型号： 电流互感器LMZJ1-0.66 150/5 的字母和数字分别表示： L--电流互感器; M--母线穿芯式; ZJ--浇铸绝缘;

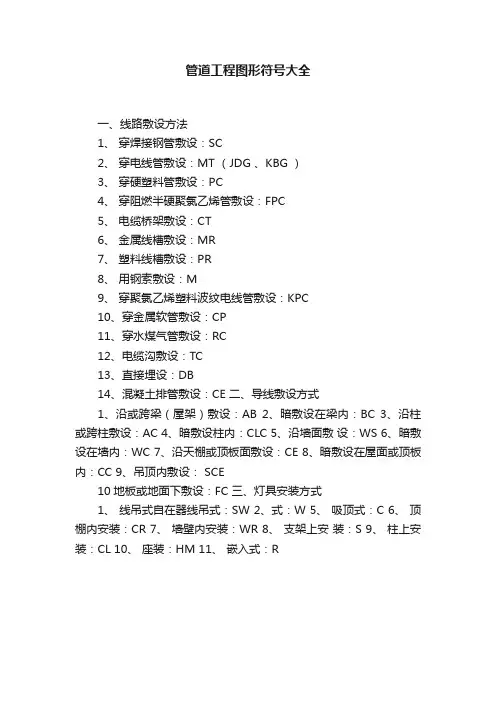

1--设计序号; 0.66--额定电压; 150/5--此电流互感器的变比. 瓷插保险的规格是RC1-10A,“RC1-10A”的含义是： RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。 R--熔断器; C--插入式; 1--设计序号; 10A--额定电流 在系统图中YJV-1KV-5*16-SR/SC40-WC-CC是什么意思?? DZ47/3P-63A－－－三相整定值为63A的空气开关； YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆5x16为5根截面积为16平方mm的电缆； SC40 －－－－穿规格为40的焊接钢管 FC－－－－－暗敷在地面内 WC－－－－－暗敷在墙内 线路敷设方式标注 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB
