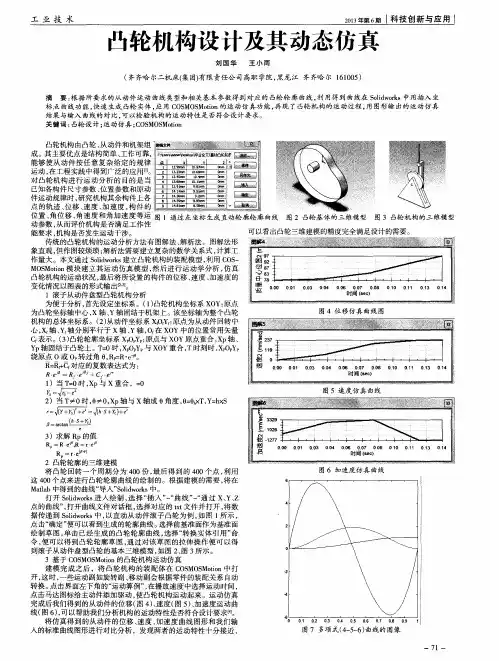

凸轮机构设计及其动态仿真
[摘要]根据所要求的从动件运动曲线类型和相关基本参数得到对应的凸轮轮廓曲线，利用得到曲线在Solidworks中用插入坐标点曲线功能，快速生成凸轮实体，应用COSMOSMotion的运动仿真功能，再现了凸轮机构的运动过程，用图形输出的运动仿真结果与输入曲线的对比，可以检验机构的运动特性是否符合设计要求。
【关键词】凸轮设计；运动仿真；COSMOSMotion
凸轮机构由凸轮、从动件和机架组成。其主要优点是结构简单、工作可靠，能够使从动件按任意复杂给定的规律运动，在工程实践中得到广泛的应用[1]。对凸轮机构进行运动分析的目的是当已知各构件尺寸参数、位置参数和原动件运动规律时，研究机构其余构件上各点的轨迹、位移、速度、加速度，构件的位置、角位移、角速度和角加速度等运动参数，从而评价机构是否满足工作性能要求，机构是否发生运动干涉。
传统的凸轮机构的运动分析方法有图解法、解析法。图解法形象直观，但作图较烦琐；解析法需要建立复杂的数学关系式，计算工作量大。本文通过Solidworks建立凸轮机构的装配模型，利用COSMOSMotion模块建立其运动仿真模型，然后进行运动学分析，仿真凸轮机构的运动状况，最后将所设置的构件的位移、速度、加速度的变化情况以图表的形式输出[2-3]。
一、滚子从动件盘型凸轮机构分析
为便于分析，首先设定坐标系。（1）凸轮机构坐标系XOY：原点为凸轮坐标轴中心，X轴、Y轴固结于机架上。该坐标轴为整个凸轮机构的总体坐标系。（2）从动件坐标系XfOfYf：原点为从动件回转中心，Xf
二、凸轮轮廓的三维建模
将凸轮回转一个周期分为400份，最后得到的400个点，利用这400个点来进行凸轮轮廓曲线的绘制的。根据建模的需要，将在Matlab中得到的曲线“导入”Soli dworks中。
打开Solidworks进入绘制，选择“插入”—“曲线”—“通过X、Y、Z点的曲线”，打开曲线文件对话框，选择对应的txt文件并打开，将数据传递到Solidworks中，以直动从动件滚子凸轮为例，如图1所示，点击“确定”便可以看到生成的轮廓曲线。选择前基准面作为基准面绘制草图，单击已经生成的凸轮轮廓曲线，选择“转换实体引用”命令，便可以得到凸轮轮廓草图，通过对该草图的拉伸操作便可以得到滚子从动件盘型凸轮的基本三维模型，如图2、图3所示。
三、基于COSMOSMotion的凸轮机构运动仿真
、 北京理工大学珠海学院 课程设计任务书 2010 ～2011 学年第 2学期 学生姓名：林泽佳专业班级：08自动化1班指导教师：钟秋海工作部门：信息学院一、课程设计题目 ： 《控制系统建模、分析、设计和仿真》 本课程设计共列出10个同等难度的设计题目，编号为：[0号题]、[1号题]、[2号题]、[3号题]、[4号题]、[5号题]、[6号题]、[7号题]、[8号题]、[9号题]。 学生必须选择与学号尾数相同的题目完成课程设计。例如，学号为8xxxxxxxxx2的学生必须选做[2号题]。 二、课程设计内容 （一）《控制系统建模、分析、设计和仿真》课题设计内容|
！ " [2 有波纹控制器Dy(z)和一单位速度信号输入时的最少拍无波纹控制器Dw(z)。具体要求见（二）。 （二）《控制系统建模、分析、设计和仿真》课题设计要求及评分标准【共100分】 , 1、求被控对象传递函数G(s)的MATLAB描述。（2分） 2、求被控对象脉冲传递函数G(z)。（4分） 3、转换G(z)为零极点增益模型并按z-1形式排列。（2分） 4、确定误差脉冲传递函数Ge(z)形式,满足单位加速度信号输入时闭环稳态误差为零和实际 闭环系统稳定的要求。（6分） 5、确定闭环脉冲传递函数Gc(z)形式，满足控制器Dy(z)可实现、最少拍和实际闭环系统稳 定的要求。（8分）
6、根据4、5、列写方程组，求解Gc(z)和Ge(z)中的待定系数并最终求解Gc(z)和Ge(z) 。 （12分） 7、求针对单位加速度信号输入的最少拍有波纹控制器Dy(z)并说明Dy(z)的可实现性。 （3分） ！ 8、用程序仿真方法分析加速度信号输入时闭环系统动态性能和稳态性能。（7分） 9、用图形仿真方法(Simulink)分析单位加速度信号输入时闭环系统动态性能和稳态性能。 （8分） 10、确定误差脉冲传递函数Ge(z)形式,满足单位速度信号输入时闭环稳态误差为零和实际 闭环系统稳定的要求。（6分） 11、确定闭环脉冲传递函数Gc(z)形式，满足控制器Dw(z)可实现、无波纹、最少拍和实际 闭环系统稳定的要求。（8分） 12、根据10、11、列写方程组，求解Gc(z)和Ge(z)中的待定系数并最终求解Gc(z)和Ge(z) 。 （12分） 13、求针对单位速度信号输入的最少拍无波纹控制器Dw(z)并说明Dw(z)的可实现性。（3分） 14、用程序仿真方法分析单位速度信号输入时闭环系统动态性能和稳态性能。（7分） 15、用图形仿真方法(Simulink)分析单位速度信号输入时闭环系统动态性能和稳态性能。 & （8分） 16、根据8、9、14、15、的分析，说明有波纹和无波纹的差别和物理意义。（4分） 三、进度安排 6月13至6月14：下达课程设计任务书；复习控制理论和计算机仿真知识，收集资料、熟悉仿真工具；确定设计方案和步骤。 6月14至6月16：编程练习，程序设计；仿真调试，图形仿真参数整定；总结整理设计、 仿真结果，撰写课程设计说明书。 6月16至6月17：完成程序仿真调试和图形仿真调试；完成课程设计说明书；课程设计答 辩总结。 [ 四、基本要求
第 3章凸轮机构 习题与参考答案 一、单项选择题（从给出的 A 、 B 、C、 D 中选一个答案） 1与连杆机构相比，凸轮机构最大的缺点是。 A ．惯性力难以平衡B．点、线接触，易磨损 C．设计较为复杂D．不能实现间歇运动 2与其他机构相比，凸轮机构最大的优点是。 A ．可实现各种预期的运动规律B．便于润滑 C．制造方便，易获得较高的精度D．从动件的行程可较大 3盘形凸轮机构的压力角恒等于常数。 A ．摆动尖顶推杆B．直动滚子推杆 C．摆动平底推杆D．摆动滚子推杆 4对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆 相比，两者在推程段最大压力角的关系为关系。 A ．偏置比对心大B．对心比偏置大 C．一样大D．不一定 5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。 A ．等速运动规律B．摆线运动规律（正弦加速度运动规律） C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律） 6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。 A ．增大基圆半径B．改用滚子推杆 C．改变凸轮转向 D ．改为偏置直动尖顶推杆 7．（）从动杆的行程不能太大。 A. 盘形凸轮机构 B. 移动凸轮机构 C. 圆柱凸轮机构 8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。 A 尖顶式从动杆 B. 滚子式从动杆 C. 平底式从动杆 9．（）可使从动杆得到较大的行程。 A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构 10．（）的摩擦阻力较小，传力能力大。 A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆 11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。 A. 尖顶式从动杆 B. 滚子式从动杆 C. 平底式从动杆
浅谈基于UG凸轮机构的运动仿真 Xxx （xx大学 xx学院江苏xx xxxxx） 摘要：介绍如何利用UG软件来完成凸轮机构设计和运动仿真。应用UG 的表达式工具和规律曲线功能, 精确、快速地生成凸轮实体, 应用UG的运动仿真功能, 再现凸轮机构的运动过程, 检验机构的运动结果是否与设计相一致, 以保证设计的准确性。[1] 关键词: UG ；凸轮；机构；运动仿真；参数化 Discussion on the dynamic simulation of cam mechanism based on UG xxxxx (UGS College, Yancheng Institute of Technology, Yancheng, Jiangsu 224051) Abstract: This article introduces how fulfills the design of the cam mechanism and the motion simulation by UG software. Using the expression tool and the law curve of UG software, the cam entity can be produced precisely and fast. Using the motion simulation of UG software, the whole process of the cam mechanism can reappeared. Whether the result of the movement is consistent with the design can be examined. Key words: UG; Cam ;mechanism;Motion simulation;Parametric 0 引言 凸轮机构因具有结构简单、运动准确可靠等优点，在机械和自动控制系统中被广泛应用。凸轮机构设计的关键在于凸轮轮廓曲线的设计，通常的方法是根据从动件的运动规律，应用图解法或解析法来设计凸轮轮廓曲线。图解法直观、简便，但精度不高，解析法精确但计算繁杂，也不能满足现代设计的需要。UG 是大型的CAD/CAE/CAM 三维软件，可利用其建模模块的表达式工具和规律曲线等功能，结合解析法进行凸轮机构的三维设计，还可在运动仿真模块中进行运动仿真和运动分析。[2] 1 UG 运动仿真模块介绍 运动仿真模块是CAE应用软件，用于建立运动机构模型，分析其运功规律运动方针。运动仿真模块可以进行机构的干涉分析。跟踪零件的运动轨迹，分析机构中零件的速度、加速度、作
《信息系统仿真课程设计》 课程设计报告 题目信息系统课程设计仿真 院（系）: 信息科学与技术工程学院 专业班级：通信工程1003 学生姓名： 学号: 指导教师：吴莉朱忠敏 2012年1 月14 日至2012年1 月25 日 华朴中科技大学武昌分校制 信息系统仿真课程设计任务书
20 年月日 目录 摘要 (5)
一、Simulink 仿真设计 (6) 1.1 低通抽样定理 (6) 1.2 抽样量化编码 (9) 二、MATLA仿真设计 (12) 2.1 、自编程序实现动态卷积 (12) 2.1.1 编程分析 (12) 2.1.2 自编matlab 程序： (13) 2.1.3 仿真图形 (13) 2.1.4 仿真结果分析 (15) 2.2 用双线性变换法设计IIR 数字滤波器 (15) 2.2.1 双线性变换法的基本知识 (15) 2.2.2 采用双线性变换法设计一个巴特沃斯数字低通滤波器 (16) 2.2.3 自编matlab 程序 (16) 2.2.4 仿真波形 (17) 2.2.5 仿真结果分析 (17) 三、总结 (19) 四、参考文献 (19) 五、课程设计成绩 (20) 摘要 Matlab 是一种广泛应用于工程设计及数值分析领域的高级仿真平台。它功能
强大、简单易学、编程效率高，目前已发展成为由MATLAB 语言、MATLAB 工作环境、MATLAB 图形处理系统、MATLAB 数学函数库和MATLAB 应用程序接口五大部分组成的集数值计算、图形处理、程序开发为一体的功能强大的系统。本次课程设计主要包括MATLAB 和SIMULINKL 两个部分。首先利用SIMULINKL 实现了连续信号的采样及重构，通过改变抽样频率来实现过采样、等采样、欠采样三种情况来验证低通抽样定理，绘出原始信号、采样信号、重构信号的时域波形图。然后利用SIMULINKL 实现抽样量化编码，首先用一连续信号通过一个抽样量化编码器按照A 律13折线进量化行，观察其产生的量化误差，其次利用折线近似的PCM 编码器对一连续信号进行编码。最后利用MATLAB 进行仿真设计，通过编程，在编程环境中对程序进行调试，实现动态卷积以及双线性变换法设计IIR 数字滤波器。 本次课程设计加深理解和巩固通信原理、数字信号处理课上所学的有关基本概念、基本理论和基本方法，并锻炼分析问题和解决问题的能力。
VC++凸轮机构运动仿真编程示例 一. 机构运动原理 1. 推杆从动件的运动规律（仅列出常用的四种运动规律） 表1-1 从动件的运动方程式 2. 偏置直动尖顶推杆盘形凸轮机构 如图所示，凸轮逆时针方向转动，导路偏置于凸轮转动中心A ，导路距转轴A 的垂直距离为偏距e 。以偏距e 为半径作的圆为偏距圆。当凸轮转动时，凸轮上的偏距圆也随之转动，但其始终与导路轴线相切。凸轮转动时不便求解其上的廓线方程，故采用反转法。反转法是建立在推杆与凸轮的相对运动与参考系无关这一原理上的。所谓反转法，即给整个机构一个与凸轮转向相反的角速度－ω1，则凸轮静止不动，而从动件随机架反转且沿凸轮廓线相对运动，导路的反转角?即凸轮的转角。如图所示，此时导路由B K 00转到BK 。由于AK B K 000⊥，AK BK ⊥,所以∠=K AK 0?，此时导路BK 与基圆和凸轮廓线的交点''B B 间的长度，即从动件 的位移s BB =''。由几何关系知??B K A B KA 00=''，所以s 0=''=B K ) ( r e b 22 1 2 -。选取坐标
系xAy ，B 0点为凸轮廓线起始点。当凸轮转过?角，由反转法知此时从动件位于BK 。则B 点的坐标为 )()( X s s e Y s s e =++=+-?? ???00sin cos cos sin ?? ?? (1-1) 式（1-1）即为尖顶推杆凸轮廓线的方程式，也称为理论廓线方程。 3. 偏置直动滚子推杆盘形凸轮机构 大多数推杆在尖顶B 处装有滚子，以提高推杆的使用寿命。显然，只要使滚子中心B 沿理论廓线曲线上运动，即可保证推杆预期的运动规律。如图所示，此时凸轮的轮廓曲线不是理论廓线，而是处处与滚子相切的另一条曲线，这条曲线称为凸轮的实际廓线。因为实际廓线与理论廓线在法线方向的距离处处相等，且等于滚子半径r r ，故当已知廓线上任一点B )(x y ,时，只要沿理论廓线在该点法线方向取距离为r r ，即得实际廓线上的相应点)('''B x y ,。由此可见，理论廓线上作一系列滚子圆的包络线即实际廓线。因此实际廓线是理论廓线的等距曲线。该等距曲线有两条，即内等距曲线和外等距曲线。 盘状槽形凸轮的廓线即该两条等距曲线。由高等数学知识可求得理论廓线B 点处法线n -n 的斜率（与切线斜率互为负倒数）应为 ()() tan θ??=- =-d d d d d d x y x y (1-2) 式（1-2）中的dx/dy 与dy/dx 可根据式（1-1）求出，代入式（1－2）后有 ()()()()tan sin cos sin cos θ?? ?? = -+++--d d s e s s s s s e 00 (1-3) 式（8-10）中的θ角可在0360 ~变化，其值要根据分子、分母的正负号所决定的tan θ所在象限来计算。求出θ角后，可计算()'''B x y ,的坐标值：
1．图示凸轮机构从动件推程运动线图是由哪两种常用的基本运动规律组合而成？并指出有无冲击。如果有冲击，哪些位置上有何种冲击？从动件运动形式为停-升-停。 (1) 由等速运动规律和等加速等减速运动规律组合而成。 (2) 有冲击。 (3) ABCD 处有柔性冲击。 2. 有一对心直动尖顶从动件盘形凸轮机构，为改善从动件尖端的磨损情况，将其尖端改为滚子，仍使用原来的凸轮，这时该凸轮机构中从动件的运动规律有无变化？简述理 由。 (1) 运动规律发生了变化。 (见下图 ) (2)采用尖顶从动件时，图示位置从动件的速度v O P 2111=ω，采用滚子从动件时，图示位置的速度 '='v O P 2111ω，由于O P O P v v 1111 22≠'≠',；故其运动规律发生改变。
3. 在图示的凸轮机构中，画出凸轮从图示位置转过60?时从动件的位置及从动件的位移s。 总分5分。(1)3 分；(2)2 分 (1) 找出转过60?的位置。 (2) 标出位移s。
4. 画出图示凸轮机构从动件升到最高时的位置，标出从动件行程h ，说明推程运动角和回程运动角的大小。 总分5分。(1)2 分；(2)1 分；(3)1 分；(4)1 分 (1) 从动件升到最高点位置如图示。 (2) 行程h 如图示。 (3)Φ＝δ0－θ (4)Φ'＝δ' 0＋θ
5.图示直动尖顶从动件盘形凸轮机构，凸轮等角速转动，凸轮轮廓在推程运动角Φ=? 从动件行程h=30 mm，要求： （1）画出推程时从动件的位移线图s-?； （2）分析推程时有无冲击，发生在何处？是哪种冲击？ - 总分10分。(1)6 分；(2)4 分 (1)因推程时凸轮轮廓是渐开线，其从动件速度为常数v=r0?ω，其位移为直线， 如图示。
《计算机仿真及应用》课程设计报告书 学号：08057102，08057127 班级：自动化081 姓名陈婷，万嘉
目录 一、设计思想 二、设计步骤 三、调试过程 四、结果分析 五、心得体会 六、参考文献
选题一、 考虑如下图所示的电机拖动控制系统模型，该系统有双输入，给定输入)(t R 和负载输入)(t M 。 1、 编制MATLAB 程序推导出该系统的传递函数矩阵。 2、 若常系数增益为：C 1＝Ka ＝Km ＝1，Kr ＝3，C2＝0.8，Kb ＝1.5，时间常数T 1＝5， T 2＝0.5，绘制该系统的根轨迹、求出闭环零极点，分析系统的稳定性。若)(t R 和)(t M 分别为单位阶跃输入，绘制出该系统的阶跃响应图。（要求C 1，Ka ，Km ，Kr ，C2，Kb ， T 1，T 2所有参数都是可调的） 一．设计思想 题目分析： 系统为双输入单输出系统，采用分开计算，再叠加。 要求参数均为可调，而matlb 中不能计算未赋值的函数，那么我们可以把参数设置为可输入变量，运行期间根据要求赋值。 设计思路： 使用append 命令连接系统框图。 选择‘参数=input('inputanumber:')’实现参数可调。 采用的方案： 将结构框图每条支路稍作简化，建立各条支路连接关系构造函数，运行得出相应的传递函数。 在得出传递函数的基础上，使用相应的指令求出系统闭环零极点、画出其根轨迹。 通过判断极点是否在左半平面来编程判断其系统是否稳定。 二．设计步骤 （1）将各模块的通路排序编号
（2）使用append命令实现各模块未连接的系统矩阵 （3）指定连接关系 （4）使用connect命令构造整个系统的模型 三．调试过程 出现问题分析及解决办法： 在调试过程出现很多平时不注意且不易寻找的问题，例如输入的逗号和分号在系统运行时不支持中文格式，这时需要将其全部换成英文格式，此类的程序错误需要细心。 在实现参数可调时初始是将其设为常量，再将其赋值进行系统运行，这样参数可调性差，后用‘参数=input('inputanumber:')’实现。 最后是在建立通路连接关系时需要细心。 四．结果分析 源代码： Syms C1 C2 Ka Kr Km Kb T1 T2 C1=input('inputanumber:') C2=input('inputanumber:') Ka=input('inputanumber:') Kr=input('inputanumber:') Km=input('inputanumber:') Kb=input('inputanumber:') T1=input('inputanumber:') T2=input('inputanumber:') G1=tf(C1,[0 1]); G2=tf(Ka*Kr,[0 1]); G3=tf(Km,[T1 1]); G4=tf(1,[T2 1]); G5=tf(1,[1 0]); G6=tf(-C2,1); G7=tf(-Kb,1); G8=tf(-1,1); Sys=append(G1,G2,G3,G4,G5,G6,G7,G8) Q=[1 0 0;2 1 6;3 2 7;4 3 8;5 4 0;6 5 0;7 4 0;8 0 0;]; INPUTS1=1; OUTPUTS=5; Ga=connect(Sys,Q,INPUTS1,OUTPUTS) INPUTS2=8; OUTPUTS=5; Gb=connect(Sys,Q,INPUTS2,OUTPUTS) rlocus(Ga)
如何用Solidworks2016进行凸轮的运动分析 李犹胜（上海200000） 0、摘要 凸轮机构是机械设计中常用的结构，它的运动仿真模拟是凸轮设计过程中不可缺少的步骤。很多专业人士都对其做了研究，但是过程趋于复杂。较多的年轻工程师很难理解，本文通过一个简单的例子通过SolidWorks2016软件来说明凸轮机构仿真模拟的方法和步骤，浅显易懂。 1、关键词 凸轮机构、运动仿真、运动分析 2、概述 凸轮机构一般是由凸轮、从动件和机架三个构件组成的高副机构。凸轮通常作连续等速转动，从动件根据使用要求设计使它获得一定规律的运动。凸轮机构能实现复杂的运动要求，广泛用于各种自动化和半自动化机械装置中，几乎所有任意动作均可经由此一机构产生[1]。在设计凸轮机构时，凸轮机构的模拟运动分析将是一项必要而不可缺少的工作。它也是进行凸轮外形设计的辅助手段。 本文介绍了使用solidworks2016软件进行凸轮运动分析的基本步骤和使用技巧。 3、零件建模及装配 3.1、先用solidworks2016 将凸轮机构的零件建 模好，作为本文的一个例子，作者建立了下列零 件数模。 3.2 将上述零件导入到solidworks 2016装配体中， 具体操作为：步骤1、文件、新建、选择装配图模板，进入装配体模式 步骤2、导入凸轮轴 （1）选择插入部件 （2）在插入零部件窗口中选择“浏览”按钮。 （3）选择要插入的文件，按“打开”按钮； （4）将图形放在屏幕的任意位置，将其固定（如图2）。
步骤3、导入“凸轮” （1）重复按照步骤2的方法，将凸轮导入到装配体中。 （2）添加“同心”约束，添加后如图（3）添加“距离”约束添加后的结果如下 步骤4 、导入“滚轮” （1）重复按照步骤2的方法，将滚轮导入到装配体中。 （2）添加一个“机械约束”中的“凸轮配合”约束
第九章凸轮机构及其设计 第一节凸轮机构的应用、特点及分类 1.凸轮机构的应用 在各种机械，特别是自动机械和自动控制装置中，广泛地应用着各种形式的凸轮机构。 例1内燃机的配气机构 当凸轮回转时，其轮廓将迫使推杆作往复摆动，从而使气阀开启或关闭(关闭是借弹簧的作用)，以控制可燃物质在适当的时间进入气缸或排出废气。至于气阀开启和关闭时间的长短及其速度和加速度的变化规律，则取决于凸轮轮廓曲线的形状。 例2自动机床的进刀机构 当具有凹槽的圆柱凸轮回转时，其凹槽的侧面通过嵌于凹槽中的滚子迫使推杆绕其轴作往复摆动，从而控制刀架的进刀和退刀运动。至于进刀和退刀的运动规律如何，则决定于凹槽曲线的形状。 2.凸轮机构及其特点 (1)凸轮机构的组成 凸轮是一个具有曲线轮廓或凹槽的构件。凸轮通常作等速转动，但也有作往复摆动或移动的。推杆是被凸轮直接推动的构件。因为在凸轮机构中推杆多是从动件，故又常称其为从动件。凸轮机构就是由凸轮、推杆和机架三个主要构件所组成的高副机构。 (2)凸轮机构的特点
1）优点：只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且机构简单紧凑。 2）缺点：凸轮廓线与推杆之间为点、线接触，易磨损，所以凸轮机构多用在传力不大的场合。 3.凸轮机构的分类 凸轮机构的类型很多，常就凸轮和推杆的形状及其运动形式的不同来分类。 （1）按凸轮的形状分 1）盘形凸轮（移动凸轮） 2）圆柱凸轮 盘形凸轮是一个具有变化向径的盘形构件绕固定轴线回转。移动 凸轮可看作是转轴在无穷远处的盘形凸轮的一部分，它作往复直线移动。圆柱凸轮是一个在圆柱面上开有曲线凹槽，或是在圆柱端面上作 出曲线轮廓的构件，它可看作是将移动凸轮卷于圆柱体上形成的。盘形凸轮机构和移动凸轮机构为平面凸轮机构，而圆柱凸轮机构是一种 空间凸轮机构。盘形凸轮机构的结构比较简单，应用也最广泛，但其推杆的行程不能太大，否则将使凸轮的尺寸过大。 （2）按推杆的形状分 1）尖顶推杆。这种推杆的构造最简单，但易磨损，所以只适用于作用力不大和速度较低的场合（如用于仪表等机构中）。 2）滚子推杆。滚子推杆由于滚子与凸轮轮廓之间为滚动摩擦，所以磨损较小，故可用来传递较大的动力，因而应用较广。
附件1： 北京理工大学珠海学院 《计算机仿真》课程设计说明书题目: 控制系统建模、分析、设计和仿真 学院：信息学院 专业班级： 学号： 学生姓名： 指导教师： 2012年6 月16 日 附件2： 北京理工大学珠海学院 课程设计任务书 2011 ～2012 学年第2学期 学生姓名：专业班级： 指导教师：工作部门：信息学院 一、课程设计题目 《控制系统建模、分析、设计和仿真》 本课程设计共列出10个同等难度的设计题目，编号为：[0号题]、[1号题]、[2号题]、[3号题]、[4号题]、[5号题]、[6号题]、[7号题]、[8号题]、[9号题]。 学生必须选择与学号尾数相同的题目完成课程设计。例如，学号为8xxxxxxxxx2的学生必须选做[2号题]。
[0号题] 控制系统建模、分析、设计和仿真 设连续被控对象的实测传递函数为： 用零阶保持器离散化，采样周期取秒，分别设计一单位加速度信号输入时的最少拍有波纹控制器Dy(z)和一单位速度信号输入时的最少拍无波纹控制器Dw(z)。具体要求见（二）。 [1号题] 控制系统建模、分析、设计和仿真 设连续被控对象的实测传递函数为： 用一阶保持器离散化，采样周期取秒，分别设计一单位加速度信号输入时的最少拍有波纹控制器Dy(z)和一单位速度信号输入时的最少拍无波纹控制器Dw(z)。具体要求见（二）。 [2号题] 控制系统建模、分析、设计和仿真 设连续被控对象的实测传递函数为： 用零阶保持器离散化，采样周期取秒，分别设计一单位加速度信号输入时的最少拍有波纹控制器Dy(z)和一单位速度信号输入时的最少拍无波纹控制器Dw(z)。具体要求见（二）。 [3号题] 控制系统建模、分析、设计和仿真 设连续被控对象的实测传递函数为： 用一阶保持器离散化，采样周期取秒，分别设计一单位加速度信号输入时的最少拍有波纹控制器Dy(z)和一单位速度信号输入时的最少拍无波纹控制器Dw(z)。具体要求见（二）。 [4号题] 控制系统建模、分析、设计和仿真 设连续被控对象的实测传递函数为： 用零阶保持器离散化，采样周期取秒，分别设计一单位加速度信号输入时的最少拍有波纹控制器Dy(z)和一单位速度信号输入时的最少拍无波纹控制器Dw(z)。具体要求见（二）。 [5号题] 控制系统建模、分析、设计和仿真 设连续被控对象的实测传递函数为： 用一阶保持器离散化，采样周期取秒，分别设计一单位加速度信号输入时的最少拍有波纹 控制器Dy(z)和一单位速度信号输入时的最少拍无波纹控制器Dw(z)。具体要求见（二）。 [6号题] 控制系统建模、分析、设计和仿真 设连续被控对象的实测传递函数为： 用零阶保持器离散化，采样周期取秒，分别设计一单位加速度信号输入时的最少拍有波纹 控制器Dy(z)和一单位速度信号输入时的最少拍无波纹控制器Dw(z)。具体要求见（二）。 [7号题] 控制系统建模、分析、设计和仿真
Matlab 课程设计 李俊机自091 设计题目一：凸轮机构设计 已知轮廓为圆形的凸轮（圆的半径为100mm、偏心距为20mm），推杆与凸轮运动中心的距离20mm，滚子半径为10mm，请利用matlab仿真出凸轮推杆的运动轨迹和运动特性（速度，加速度），并利用动画演示出相关轨迹和运动特性。 %总程序代码 clc; clf; clear; p=figure('position',[100 100 1200 600]); for i=1:360 %画圆形凸轮 R=100; %圆形凸轮半径 A=0:0.006:2*pi; B=i*pi/180; e=20; %偏心距 a=e*cos(B);
b=e*sin(B); x=R*cos(A)+a; y=R*sin(A)+b; subplot(1,2,1) plot(x,y,'b','LineWidth',3); %填充 fill(x,y,'y') axis([-R-e,R+e,-R-e,R+e+100]); set(gca,'Xlim',[-R-e,R+e]) set(gca,'Ylim',[-R-e,R+e+100]) axis equal; axis manual; axis off; hold on; plot(a,b,'og') plot(e,0,'or') plot(0,0,'or','LineWidth',3)
%画滚子 gcx=0; %滚子中心X坐标r=10; %滚子半径 gcy=sqrt((R+r)^2-a^2)+b; %滚子中心Y坐标 gx=r*cos(A)+gcx; %滚子X坐标 gy=r*sin(A)+gcy; %滚子Y坐标 plot(gx,gy,'b','LineWidth',2); %画其它部分 plot([0 a],[0 b],'k','LineWidth',4) plot([3 3],[170 190],'m','LineWidth',4) plot([-3 -3],[170 190],'m','LineWidth',4) %画顶杆 gc=120; dgx=[0 0]; dgy=[gcy gcy+gc]; plot(dgx,dgy,'LineWidth',4); hold off
第六讲凸轮机构及其设计 （一）凸轮机构的应用和分类 一、凸轮机构 1．组成：凸轮，推杆，机架。 2．优点：只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且机构简单紧凑。缺点：凸轮廓线与推杆之间为点、线接触，易磨损，所以凸轮机构多用在传力不大的场合。 二、凸轮机构的分类 1．按凸轮的形状分：盘形凸轮圆柱凸轮 2．按推杆的形状分 尖顶推杆：结构简单，能与复杂的凸轮轮廓保持接触，实现任意预期运动。易遭磨损，只适用于作用力不大和速度较低的场合 滚子推杆：滚动摩擦力小，承载力大，可用于传递较大的动力。不能与凹槽的凸轮轮廓时时处处保持接触。 平底推杆：不考虑摩擦时，凸轮对推杆的作用力与从动件平底垂直，受力平稳；易形成油膜，润滑好；效率高。不能与凹槽的凸轮轮廓时时处处保持接触。 3．按从动件的运动形式分（1）往复直线运动：直动推杆，又有对心和偏心式两种。（2）往复摆动运动：摆动推杆，也有对心和偏心式两种。 4．根据凸轮与推杆接触方法不同分： （1）力封闭的凸轮机构：通过其它外力（如重力，弹性力）使推杆始终与凸轮保持接触，（2）几何形状封闭的凸轮机构：利用凸轮或推杆的特殊几何结构使凸轮与推杆始终保持接触。①等宽凸轮机构②等径凸轮机构③共轭凸轮 （二）推杆的运动规律 一、基本名词：以凸轮的回转轴心O为圆心，以凸轮的最小半径r0为半径所作的圆称为凸轮的基圆，r0称为基圆半径。推程：当凸轮以角速度转动时，推杆被推到距凸轮转动中心最远的位置的过程称为推程。推杆上升的最大距离称为推杆的行程，相应的凸轮转角称为推程运动角。回程：推杆由最远位置回到起始位置的过程称为回程，对应的凸轮转角称为回程运动角。休止：推杆处于静止不动的阶段。推杆在最远处静止不动，对应的凸轮转角称为远休止角；推杆在最近处静止不动，对应的凸轮转角称为近休止角 二、推杆常用的运动规律 1．刚性冲击：推杆在运动开始和终止时，速度突变，加速度在理论上将出现瞬时的无穷大值，致使推杆产生非常大的惯性力，因而使凸轮受到极大冲击，这种冲击叫刚性冲击。 2.柔性冲击：加速度有突变，因而推杆的惯性力也将有突变，不过这一突变为有限值，因而引起有限
《计算机仿真技术》 课程设计 姓名： 学号： 班级： 1 专业： 学院： 2016年12月24日
目录 一、设计目的 (1) 二、设计任务 (1) 三、具体要求 (1) 四、设计原理概述 (1) 五、设计内容 (2) 六、设计方案及分析 (2) 1、观察原系统性能指标 (2) 2、手动计算设计 (6) 3、校正方案确定 (8) 七、课程设计总结 (14)
模拟随动控制系统的串联校正设计 一、设计目的 1、通过课程设计熟悉频域法分析系统的方法原理。 2、通过课程设计掌握滞后-超前校正作用与原理。 3、通过在实际电路中校正设计的运用，理解系统校正在实际中的意义。 二、设计任务 控制系统为单位负反馈系统，开环传递函数为) 1025.0)(11.0()(G ++=s s s K s ,设计校正装置，使系统满足下列性能指标：开环增益100K ≥；超调量30%p σ<； 调节时间ts<0.5s 。 三、具体要求 1、使用MATLAB 进行系统仿真分析与设计，并给出系统校正前后的 MATLAB 仿真结果，同时使用Simulink 仿真验证； 2、使用EDA 工具EWB 搭建系统的模拟实现电路，分别演示并验证校正前 和校正后的效果。 四、设计原理概述 校正方式的选择：按照校正装置在系统中的链接方式，控制系统校正方式分 为串联校正、反馈校正、前馈校正和复合校正4种。串联校正是最常用的一种校 正方式，这种方式经济，且设计简单，易于实现，在实际应用中多采用这种校正 方式。串联校正方式是校正器与受控对象进行串联链接的。本设计按照要求将采 用串联校正方式进行校正。 校正方法的选择：根据控制系统的性能指标表达方式可以进行校正方法的确 定。本设计要求以频域指标的形式给出，因此采用基于Bode 图的频域法进行校 正。 几种串联校正简述：串联校正可分为串联超前校正、串联滞后校正和滞后- 超前校正等。 超前校正的目的是改善系统的动态性能，实现在系统静态性能不受损的前提
机构与零部件设计（Ⅰ）实验报告姓名 凸轮机构运动学仿真班号 成绩 凸轮机构的运动学仿真 一、实验目的： 1.理解凸轮轮廓线与从动件运动之间的相互关系，巩固凸轮机构设计及运动分析的理论知识。 2.用虚拟样机技术模拟仿真凸轮机构的设计。 二、实验内容： 1．凸轮轮廓线的构建； 2．凸轮机构的三维建模； 3．凸轮机构的运动学仿真。 具体要求：设计对心直动滚子从动件凸轮机构 已知从动件的运动规律为：当凸轮转过Φ=600时，从动件以等加速等减速运动规律上升h=10mm；凸轮再转过Φ'=1200，从动件停止不动；当凸轮再转过Φ=600时，从动件以等加速等减速运动规律下降h=10mm；其余Φs'=1200，从动件静止不动。 已知基圆r b=50mm，滚子半径r=10mm，凸轮厚度10mm。凸轮以等角速度顺时针转动，试设计凸轮机构，并输出从动件运动规律。 实验步骤：
三、实验报告： 将所建立的凸轮廓线、凸轮机构的三维模型、凸轮机构的从运件运动规律附在实验报告中。 机构与零部件设计（Ⅰ）实验报告 凸轮机构运动学仿真
对设计结果进行分析 思考题： 1．在构建凸轮轮廓线的曲线应注意哪些事项？在建立凸轮机构的三维建模时又应注意哪些事项？ 建凸轮轮廓曲线时首先该凸轮轮廓曲线分为四段推程阶段（等加速、等减速）、远休止阶段、回程阶段、近休止阶段。建立表达式时较复杂，例如要将上诉规律分为六小段，即b1=30,b2=60,b3=180,b4=210,b5=240,b6=360且a1=0,a2=b1,a3=b2,a4=b3,a5=b4,a6=b5(单位皆为度)。 另知 在最后插入曲线时要将输入的x1、y1等相互对应，且将Z 值变为0. 还要根据设计任务的要求选择凸轮的类型和从动件运动规律 确定凸轮的基圆半径，确定凸轮的轮廓 在建立三维模型，表达式的建立时，要注意参数化曲线的建立以及连杆，运动副的定义，特别注意高副的定义。 2．凸轮轮廓线与从动件运动规律之间有什么内在联系？ 答：凸轮轮廓曲线由从动件的运动规律来决定，要根据从动件的运动规律来设计凸轮轮廓的曲线。 ? ?cos )(sin )(s r y s r x b B b B +=+=
计算机仿真课程设计 Prepared on 22 November 2020
附件1： 北京理工大学珠海学院 《计算机仿真》课程设计说明书题目: 控制系统建模、分析、设计和仿真 学院：信息学院 专业班级： 学号： 学生姓名： 指导教师： 2012年 6 月 16 日 附件2： 北京理工大学珠海学院 课程设计任务书 2011 ～2012 学年第 2学期 学生姓名：专业班级： 指导教师：工作部门：信息学院 一、课程设计题目 《控制系统建模、分析、设计和仿真》 本课程设计共列出10个同等难度的设计题目，编号为：[0号题]、[1号题]、[2号题]、[3号题]、[4号题]、[5号题]、[6号题]、[7号题]、[8号题]、[9号题]。
学生必须选择与学号尾数相同的题目完成课程设计。例如，学号为8xxxxxxxxx2的学生必须选做[2号题]。 二、课程设计内容 （一）《控制系统建模、分析、设计和仿真》课题设计内容 [0 [1号题] 控制系统建模、分析、设计和仿真 设连续被控对象的实测传递函数为： 用一阶保持器离散化，采样周期取秒，分别设计一单位加速度信号输入时的最少拍有波纹控制器Dy(z)和一单位速度信号输入时的最少拍无波纹控制器Dw(z)。具体要求见（二）。 [2号题] 控制系统建模、分析、设计和仿真 设连续被控对象的实测传递函数为： 用零阶保持器离散化，采样周期取秒，分别设计一单位加速度信号输入时的最少拍有波纹控制器Dy(z)和一单位速度信号输入时的最少拍无波纹控制器Dw(z)。具体要求见（二）。 [3号题] 控制系统建模、分析、设计和仿真 设连续被控对象的实测传递函数为： 用一阶保持器离散化，采样周期取秒，分别设计一单位加速度信号输入时的最少拍有波纹控制器Dy(z)和一单位速度信号输入时的最少拍无波纹控制器Dw(z)。具体要求见（二）。 [4号题] 控制系统建模、分析、设计和仿真 设连续被控对象的实测传递函数为： 用零阶保持器离散化，采样周期取秒，分别设计一单位加速度信号输入时的最少拍有波纹控制器Dy(z)和一单位速度信号输入时的最少拍无波纹控制器Dw(z)。具体要求见（二）。 [5号题] 控制系统建模、分析、设计和仿真
第3章凸轮机构 习题与参考答案 一、单项选择题（从给出的A、B、C、D中选一个答案） 1 与连杆机构相比，凸轮机构最大的缺点是。 A．惯性力难以平衡 B．点、线接触，易磨损 C．设计较为复杂 D．不能实现间歇运动 2 与其他机构相比，凸轮机构最大的优点是。 A．可实现各种预期的运动规律 B．便于润滑 C．制造方便，易获得较高的精度 D．从动件的行程可较大 3 盘形凸轮机构的压力角恒等于常数。 A．摆动尖顶推杆 B．直动滚子推杆 C．摆动平底推杆 D．摆动滚子推杆 4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。 A．偏置比对心大 B．对心比偏置大 C．一样大 D．不一定 5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。 A．等速运动规律 B．摆线运动规律（正弦加速度运动规律） C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）
6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。 A．增大基圆半径 B．改用滚子推杆 C．改变凸轮转向 D．改为偏置直动尖顶推杆 7．（）从动杆的行程不能太大。 A. 盘形凸轮机构 B. 移动凸轮机构 C. 圆柱凸轮机构 8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。 A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆 9．（）可使从动杆得到较大的行程。 A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构 10．（）的摩擦阻力较小，传力能力大。 A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆 11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。 A. 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆 12．计算凸轮机构从动杆行程的基础是（）。 A 基圆 B. 转角 C 轮廓曲线 13．凸轮轮廓曲线上各点的压力角是（）。 A. 不变的 B. 变化的 14．凸轮压力角的大小与基圆半径的关系是（）。
凸轮机构的发展应用 凸轮机构的应用 自动机床进刀机构的应用（结构原理、实际机械） 圆珠笔生产线、绕线机排线等速运动凸轮机构、圆柱凸轮送料机构 圆柱凸轮间歇分度机构、蜗杆凸轮间歇分度机构 转动-转动凸轮间歇机构（应用：PU-心軸型凸轮分度器） 凸轮间歇分度器、圆柱凸轮电风扇摇头机构、 实现点的轨迹（双凸轮组合机构） 凸轮连杆组合：凸轮-连杆机构1、凸轮-连杆机构2、凸轮-连杆机构3 工业应用（需剪部分视频拆分）、相位可调凸轮机构 平底从动件顶杆式力封闭型配气凸轮机构、V型双缸发动机配气机构 BMW S1000 RR 配气凸轮机构 发动机配气机构的应用 1. 摩托车发动机配气机构 1）CB系列顶置式配气机构 顶置式配气机构如图6所示，O1为曲轴回转中心，O2为凸轮回转中心，两者由链传动连接，其传动比为i12=0.5。 （a）配气凸轮机构 (b) 摇臂 CB系列顶置式配气机构 CB系列顶置式配气机构设计分析 设计最终归结为气门位移的配气定时，如图7所示。
气门位移的配气定时 排气提前角1α=55.284°，进气提前角2α=29.674°，排气迟闭角 3α=45.716°，进气迟闭角4α=46.326°，而气门重叠角2α+3α=75.39°。调整正 时角β和桃尖角γ，可改配气定时，后面谈到的可变气门正时技术，即是按此方式进行。 对用于摩托车的高速发动机，为追求高转速时的大功率，应具有较大的气门重叠角。观察下述仿真分析软件知： CG 配气定时仿真分析 2） CG 系列下置式配气机构 下置式配气机构如图8所示，O q 为曲轴回转中心，O ’为凸轮回转中心，两者由一对齿轮传动连接，其传动比为i =0.5。凸轮驱动下摇臂，推动顶杆，由上摇臂实现对气门的打开与关闭。 图8 CG 系列下置式配气机构 下置式配气机构对配气定时的要求与顶置式配气机构相同。 CG 系列顶置式配气机构设计分析 CG 配气定时仿真分析
基于adams的凸轮机构运动仿真 摘要：虚拟样机技术是一种崭新的产品开发技术，其中ADAMS软件是目前最著名的虚拟样机分析软件之一。本文阐述了虚拟样机技术和ADAMS软件的特点及其应用，以凸轮机构为研究对象，对其进行动力学分析。主要运用我们学习过的机械原理等理论知识对机构进行运动学和动力学的相关理论计算；利用ADAMS软件在图形显示方面的优势，采用其基本模块ADAMS/View(界面模块)进行一系列建模、运动分析和动态模拟仿真工作，验证模型的正确性，并对机构在整个周期内的可行性进行计算分析，记录相应信息，输出所需要的位置、速度、加速度等曲线与理论结果比较，充分展现虚拟样机技术的优越性，为虚拟样机技术的深入研究打下基础。 关键词：ADAMS；凸轮机构；运动学分析；仿真 引言 凸轮机构的应用十分广泛，在生产机械中应用凸轮机构可以较容易的实现不同的工作要求。特别是实现间歇式的运动过程！但是，目前对于该类模型的动态仿真很少。本例主要就推程、回程等要求进行预设。力图通过adams实现对该凸轮机构的构建以及后续的仿真，并尝试进行一定的机构优化。 1.研究内容 这里，我主要研究内容为理论凸轮设计在adams中的设计及其动态仿真。后续，根据输出的相应的速度、加速度曲线等将进行一定的设计优化。力图真实还原凸轮机构在设计中的真实过程。 2.工作原理 凸轮机构是由凸轮，从动件和机架三个基本构件组成的高副机构。凸轮是一个具有曲线轮廓或凹槽的构件，一般为主动件，作等速回转运动或往复直线运动。通过对凸轮轮廓进行不同的设计，可以实现从动件不同形式的运动。以此来满足机械设计中对于运动的精细控制过程。 3.动力学建模 （1）建模前期准备 情景设想：某公司需要设计一凸轮机构实现对物料的间歇夹紧过程。其给出相应数据如下。 注：其他的暂 不作要求。 （2）设计
凸轮机构设计及其动态仿真 [摘要]根据所要求的从动件运动曲线类型和相关基本参数得到对应的凸轮轮廓曲线，利用得到曲线在Solidworks中用插入坐标点曲线功能，快速生成凸轮实体，应用COSMOSMotion的运动仿真功能，再现了凸轮机构的运动过程，用图形输出的运动仿真结果与输入曲线的对比，可以检验机构的运动特性是否符合设计要求。 【关键词】凸轮设计；运动仿真；COSMOSMotion 凸轮机构由凸轮、从动件和机架组成。其主要优点是结构简单、工作可靠，能够使从动件按任意复杂给定的规律运动，在工程实践中得到广泛的应用[1]。对凸轮机构进行运动分析的目的是当已知各构件尺寸参数、位置参数和原动件运动规律时，研究机构其余构件上各点的轨迹、位移、速度、加速度，构件的位置、角位移、角速度和角加速度等运动参数，从而评价机构是否满足工作性能要求，机构是否发生运动干涉。 传统的凸轮机构的运动分析方法有图解法、解析法。图解法形象直观，但作图较烦琐；解析法需要建立复杂的数学关系式，计算工作量大。本文通过Solidworks建立凸轮机构的装配模型，利用COSMOSMotion模块建立其运动仿真模型，然后进行运动学分析，仿真凸轮机构的运动状况，最后将所设置的构件的位移、速度、加速度的变化情况以图表的形式输出[2-3]。 一、滚子从动件盘型凸轮机构分析 为便于分析，首先设定坐标系。（1）凸轮机构坐标系XOY：原点为凸轮坐标轴中心，X轴、Y轴固结于机架上。该坐标轴为整个凸轮机构的总体坐标系。（2）从动件坐标系XfOfYf：原点为从动件回转中心，Xf 二、凸轮轮廓的三维建模 将凸轮回转一个周期分为400份，最后得到的400个点，利用这400个点来进行凸轮轮廓曲线的绘制的。根据建模的需要，将在Matlab中得到的曲线“导入”Soli dworks中。 打开Solidworks进入绘制，选择“插入”—“曲线”—“通过X、Y、Z点的曲线”，打开曲线文件对话框，选择对应的txt文件并打开，将数据传递到Solidworks中，以直动从动件滚子凸轮为例，如图1所示，点击“确定”便可以看到生成的轮廓曲线。选择前基准面作为基准面绘制草图，单击已经生成的凸轮轮廓曲线，选择“转换实体引用”命令，便可以得到凸轮轮廓草图，通过对该草图的拉伸操作便可以得到滚子从动件盘型凸轮的基本三维模型，如图2、图3所示。 三、基于COSMOSMotion的凸轮机构运动仿真
