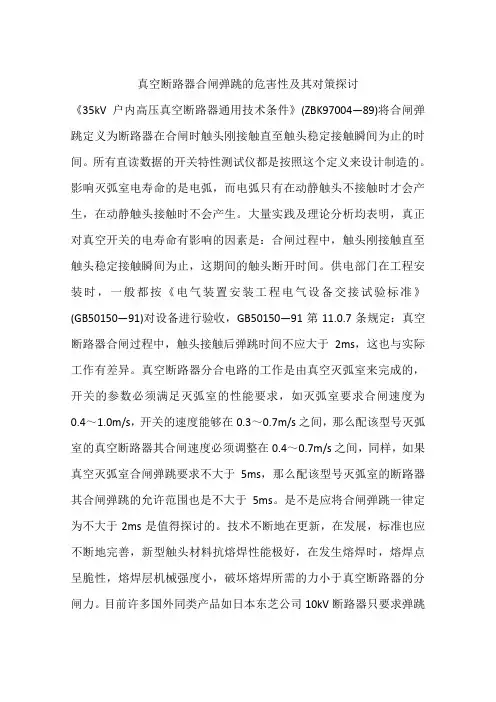

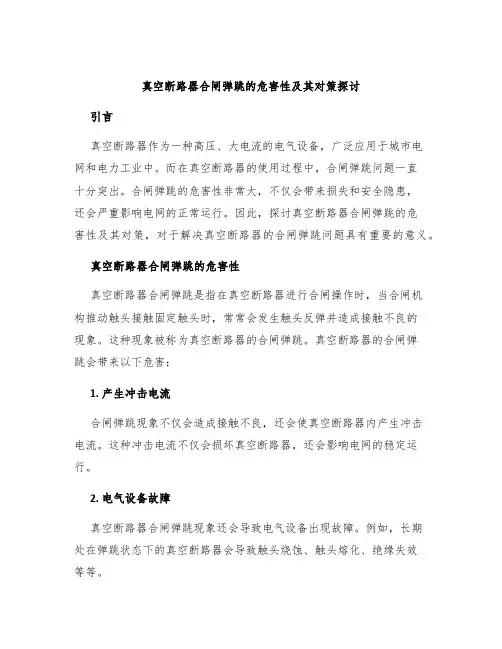

真空断路器合闸弹跳的危害及对策
《35kV户内高压真空断路器通用技术条件》(ZBK97004—89)将合闸弹跳定义为断路器在合闸时触头刚接触直至触头稳定接触瞬间为止的时间。所有直读数据的开关特性测试仪都是按照这个定义来设计制造的。影响灭弧室电寿命的是电弧，而电弧只有在动静触头不接触时才会产生，在动静触头接触时不会产生。大量实践及理论分析均表明，真正对真空开关的电寿命有影响的因素是：合闸过程中，触头刚接触直至触头稳定接触瞬间为止，这期间的触头断开时间。供电部门在工程安装时，一般都按《电气装置安装工程电气设备交接试验标准》(GB50150—91)对设备进行验收，GB50150—91第11.0.7条规定：真空断路器合闸过程中，触头接触后弹跳时间不应大于2ms，这也与实际工作有差异。真空断路器分合电路的工作是由真空灭弧室来完成的，开关的参数必须满足灭弧室的性能要求，如灭弧室要求合闸速度为0.4～1.0m/s，开关的速度能够在0.3～0.7m/s之间，那么配该型号灭弧室的真空断路器其合闸速度必须调整在0.4～0.7m/s之间，同样，如果真空灭弧室合闸弹跳要求不大于5ms，那么配该型号灭弧室的断路器其合闸弹跳的允许范围也是不大于5ms。是不是应将合闸弹跳一律定为不大于2ms是值得探讨的。技术不断地在更新，在发展，标准也应不断地完善，新型触头材料抗熔焊性能极好，在发生熔焊时，熔焊点呈脆性，熔焊层机械强度小，破坏熔焊所需的力小于真空断路器的分闸力。目前许多国外同类产品如日本东芝公司10kV断路器只要求弹跳小于10ms，新型触头材料的应用为合闸弹跳时间突破2ms创造了条件。目前许多真空灭弧室规定的合闸弹跳时间都大于2ms，仅要求小于3ms，甚至5ms。
合闸弹跳是真空断路器机械特性的一种重要参数，由于合闸弹跳过程中，触头断开距离小，电弧不会熄灭，导致触头电磨损加重，从而影响灭弧室的电寿命，但由于其存在时间较短，远小于合闸过程中电弧燃烧时间，所以一般认为，在一定范围内的弹跳最主要的危害在于加速了灭弧室触头的磨损，从而导致灭弧室电寿命的缩短。在弹跳过程中，电流电弧没有熄灭，不会产生操作过电压，通过型式试验的情况看，断路器在经过老炼后，或者在进行开断试验后，弹跳会有明显的改善。大量的运行实践也表明，真空断路器在经过一段时间运行之后，由于切合负荷电流，其灭弧室触头表面金属结构有了细微变化，
其合闸弹跳时间显著减小，甚至消失，真空度、工频耐压水平也有所提高。

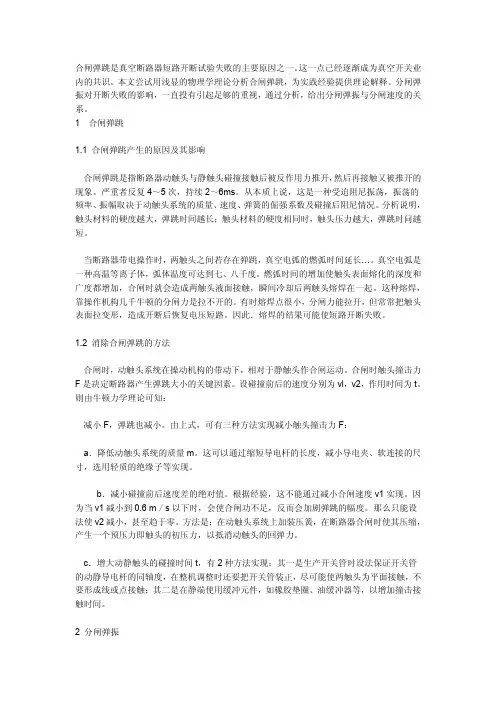

弹跳对真空灭弧室电寿命的危害到底有多大?曾有1台ZN23-35真空断路器，是1台电容器开关，运行时间约1年，切合电容器524次，因外绝缘被破坏而报废。在分析故障原因时我们打开了灭弧室，发现灭弧室动静触头均光洁如新，只在动触头接触面外围有一约3mm2的熔融点，分析结果认为可能是真空断路器在开断故障电流时所留。查阅此台断路器档案，投运前断路器该相弹跳为3ms，弹跳波形为振荡式，测量该波形，得到断路器在合闸弹跳过程中动静触头分开时间为1.5ms。由于真空断路器与油断路器不同，在合闸状态没有插入行程，而是2个平面依靠一定的压力结合在一起，所以合闸过程中，由于动静触头的非弹性碰撞引起弹跳。弹跳值大小与诸多因素有关，如触头弹簧的弹
力、合闸速度、开距以及真空开关的触头材料等，安装、调试质量，零部件如铝支座、灭弧室、轴销、换向器的加工精度也同样影响真空断路器合闸弹跳时间的长短。为了把断路器的合闸弹跳时间减小到规定范围内，通常采取以下措施：
(1)提高配件的加工精度，使铝支座与轴、换向器与钢销、轴等紧密配合，减小空程间隙。
(2)加强装配工艺质量控制，提高装配工艺质量。在真空断路器装配过程中，注意安装合理，不使真空灭弧室受到额外的力。调整导向管的位置，使灭弧室动触头的运动轨迹通过灭弧室的轴心，真空灭弧室动触头活动自如，无任何卡涩现象。
(3)适度加大触头超程弹簧预压力。
通过采取以上措施，可以有效地控制真空断路器合闸弹跳时间。
ZN23-35真空断路器由于触头面积大、行程长，合闸速度快、冲量大，尤其是在配CT10型弹簧操作机构时，弹跳大而且不易稳定。为了减小弹跳值，在真空断路器灭弧室静端如加设蝶形簧等，能形成合闸缓冲，使合闸弹跳时间减小，但却带来断路器工作不可靠的问题。在江苏盐城供电部门，调试人员反映某大型开关厂生产的ZN23-35真空断路器在安装前测试弹跳值非常小，三相均只有1ms，但一连上母排，弹跳就变得非常大，达10ms以上，这是因为采用了静支座合闸缓冲的缘故。在安装前，缓冲效果明显，所以弹跳较小，但连接上母排以后，静端被固定，失去了缓冲效果，导致弹跳加剧。一般情况下，进行机械特性试验都拆除了母线，所以这种情况较隐蔽，不易被察觉。在加了合闸缓冲装置以后，合闸过程中静触头不再是刚性的，静触头随动触头运行距离加大，灭弧室抖动幅度随之增大，这样极有可能造成灭弧室外壳破裂，而且在开断故障电流时，故障电流所产生的巨大电动力，会造成灭弧室横向摆动，导致灭弧室损坏，从而引发断路器爆炸事故。靠降低断路器的可靠性来保证合闸弹跳参数，延长本已足够长的真空断路器的电寿命，是得不偿失的。
我国已有20多年的真空断路器运行经验，从国内真空断路器运行情况来看，由于真空断路器寿命终结而发生故障的并不多见。从运行情况来看，国产真空断路器最大的问题是可靠性差，尤其是机械故障率高。大量资料表明，国产真空断路器各项参数如电寿命等均已达到甚至超过国外同类产品，唯有可靠性与外观与国外产品仍有相当大的差距。断路器的高可靠性是国产断路器必须奋起直追的首要目标，在断路器的可靠性问题解决之前，过长的电寿命是一种不必要的浪费，因而弹跳问题要解决，但首先必须设法提高国产真空断路器的可靠性。目前国产的10kV系列真空断路器和配电磁机构的35kV真空断路器，由于采取了一系列技术措施，经过不断地完善和发展，其可靠性极高，各项性能指标包括合闸弹跳时间在内，都十分稳定。配CT10型弹簧操作机构的35kV 真空断路器，由于操作机构的设计和生产的质量问题，机械故障率高，可靠性低，尤其合闸弹跳时间长，难以调整，且不稳定，是所有断路器生产厂在生产该型断路器时所遇到的共同问题。目前研制的ZN23-35配弹簧操作机构的改进
型真空断路器，操作机构与真空断路器反力特性能很好地匹配，消除了配CT10型弹簧操作机械的ZN23-35真空断路器存在的机构振动大，弹跳不稳定，机械故障率高等现象，有效提高了真空断路器的可靠性。
C65------序列代号 N--------分断能力，N为6000A，H为10000A，L为15kA C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护 20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A 2P-------极数，有1、2、3、4极 VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式 30mA-----剩余动作电流，有30、100、300mA SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。MX表示的是分励线圈 与之区别的是欠压线圈（MN) 都是分励线圈 SHT是施耐德NSE EZD附件中分励的说法 MX是施耐德NS NSX附件中分励线圈的说法 断路器：用来接通、分断电路，有过热、过载、短路等功能； 脱扣器：断路器的辅助部件，有热脱扣、短路脱扣、电磁分励脱扣等， 配合断路器达到上述功能； 分励脱扣器：属于电磁脱扣部件的1种，通过外加电信号完成断路器 受控脱扣的功能。如消防状态需要切断正常供电回路，通过 24VDC信号施加在断路器的分励脱扣器线圈上，使断路器分断。 断路器与分励脱扣器可以是一体的，也可以是组合装配的。 短路脱扣、漏电脱扣、分励脱扣都属于电磁脱扣原理。 断路器=动静触点+灭弧装置+热敏元件+电磁铁+传动机构+调节整定附件+操作手柄+连接端子+外壳。 1．分励脱扣器：是一种用电压源激励的脱扣器，它的电压可与主电路电压无关。分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电源电压的70％-110％之间的任一电压时，就能可靠分断断路器。分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线会被烧毁。塑壳断路器为防止线圈烧毁，在分励脱扣线圈串联一个微动开关，当分励脱扣器通过衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按钮，分励线圈始终不再通电就避免了线圈烧损情况的产生。当断路器再扣合闸后，微动开关重新处于常闭位置。但万能式DW45产品在出厂时要由用户在使用时在分励脱扣器线圈之前串联一组常开触头。 2.热磁脱扣：包含热脱扣、电磁脱扣两个功能。热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构；磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣。 3.电子脱扣：可以远程控制也可以有以上所有功能，并可以方便地进行整定。电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。 分励其实是一个线圈,应与电源,开关(处于控制面板上,当然可以放在消防中心)构成一个回路,平时处于开路状态,当开关闭合时,分励得电动作拉脱断路器. 如果是分励24V的话,应注意回路距离不能过大,而且线径也相应大点,否则压降大的话,分励可能不动作,如果无法控制回路距离时,应用选用230/400V分励,再用继电器/接触器进行中继. 分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合
真空断路器结构介绍 1.真空断路器结构的基本要求 1)机械性能稳定，例如合闸弹跳时间，希望在寿命全程中保持同一状态，不要初期无弹跳， 后期则弹跳。 2)足够的机械强度，使断路器本身具有足够的动稳定度。 3)高压区和低压区的分隔，最好是前后布置，有助于保证运行中人员的人身安全。 4)操动机构的检查、调整、维修要有足够空间。方便。 5)配用机构的可选择性，有的型号可配CD和CT两种机构，有的只能配用一种。 6)结构简单、工作可靠、价格低廉。 7)易于实现防误联锁。 所有真空断路器，不论是何种结构，断路器本体中均装设有分闸拉力弹簧。合闸过程中操动机构既要提供驱动开关运动的功，又要同时将分闸弹簧贮能。当需要分闸时，操动机构只需完成脱扣解锁任务，由分闸弹簧释能完成分闸运动。 2.功能部件 真空断路器按其结构的功能可分为六个部分： 1)支架：安装各功能组件的架体。 2)真空灭弧室：实现电路的关合与开断功能的熄弧元件。 3)导电回路：与灭弧室的动端及静端连接构成电流通道。 4)传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。 5)绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。 6)操动机构：断路器合、分间的动力驱动装置 3.真空断路器结构简图 下图为我公司生产的ZN28A-12型真空断路器的结构图，图一和图二分别为正面和侧面视图。真空断路器的主要部件及名称说明见标注1-16。
1.开距调整片 16.连接弹簧或电磁操动机构的大轴 图一、ZN28A-12型真空断路器外型图(正面)
2.触头压力弹簧 3.弹簧座 4.接触行程调整螺栓 5.拐臂 6.导向板 7.螺钉 8.导电夹紧固螺栓 9.下支座 10.真空灭弧室 11.真空灭弧室 12.上支座 13.绝缘子固定螺丝 14.绝缘子 15.螺栓 16. 连接弹簧或电磁操动机构的大轴 图二、ZN28A-12型真空断路器外型图(侧面) 4.结构型式 真空断路器的类型，可从不同角度来划分，一般情况下主要从以下两个方面划分： 1)按使用场所划分--可分为户内式和户外式(见图三、图四)，分别用ZN和ZW来表示。 2)按断路器主体与操动机构的相关位置划分--可分为整体式和分体式。整体式真空断路器操动机构与开关本体安装在同一骨架上，体积小、重量轻、安装调整方便、机械性能稳定。分体式真空断路器操动机构与开关本体分别装于开关柜的不同位置上（图一、二为分体式ZN28），断路器的各项机械特性参数必须安装在开关柜上调整试验才有实际意义，这种安装方式主要受我国少油断路器的安装方式的社响，比较适合于少油开关柜的无油化改造，优点是巡视和检修方便，缺点是安装调整稍麻烦，机械特性的稳定性和可靠性稍逊。
闸弹跳的危害性 合闸弹跳是真空断路器机械特性的一种重要参数，由于合闸弹跳过程中，触头断开距离小，电弧不会熄灭, 导致触头电磨损加重，从而影响灭弧室的电寿命，但由于其存在时间较短，远小于合闸过程中电弧燃烧时间，所以一般认为，在一定范围内的弹跳最主要的危害在于加速了灭弧室触头的磨损，从而导致灭弧室电寿命的缩短。在弹跳过程中，电流电弧没有熄灭，不会产生操作过电压，通过型式试验的情况看，断路器在经过老炼后，或者在进行开断试验后，弹跳会有明显的改善。大量的运行实践也表明，真空断路器在经过一段时间运行之后，由于切合负荷电流，其灭弧室触头表面金属结构有了细微变化，其合闸弹跳时间显着减小，甚至消失，真空度、工频耐压水平也有所提高。 弹跳对真空灭弧室电寿命的危害到底有多大？曾有1台ZN23-35真空断路器，是1台电容器开关，运行时间 约1年，切合电容器524次，因外绝缘被破坏而报废。在分析故障原因时我们打开了灭弧室，发现灭弧室动静触头均光洁如新，只在动触头接触面外围有一约3mm2的熔融点，分析结果认为可能是真空断路器在开断故障 电流时所留。查阅此台断路器档案，投运前断路器该相弹跳为3ms，弹跳波形为振荡式，测量该波形，得到断 路器在合闸弹跳过程中动静触头分开时间为 1.5ms。由于真空断路器与油断路器不同，在合闸状态没有插入行 程，而是2个平面依靠一定的压力结合在一起，所以合闸过程中，由于动静触头的非弹性碰撞引起弹跳。弹跳值大小与诸多因素有关，如触头弹簧的弹力、合闸速度、开距以及真空开关的触头材料等，安装、调试质量，零部件如铝支座、灭弧室、轴销、换向器的加工精度也同样影响真空断路器合闸弹跳时间的长短。为了把断路器的合闸弹跳时间减小到规定范围内，通常采取以下措施： (1)提高配件的加工精度，使铝支座与轴、换向器与钢销、轴等紧密配合，减小空程间隙
1、控制回路的基本要求 开始学习控制回路之前，我们先了解一下控制回路需要具备哪些基本的功能： （1）能进行手动跳合闸和由保护和自动装置的跳合闸； （2）具有防止断路器多次重复动作的防跳回路； （3）能反映断路器位置状态； （4）能监视下次操作时对应跳合闸回路的完好性； （5）有完善的跳、合闸闭锁回路； 2、典型的控制回路 根据控制回路的几点基本要求，我们以10kV的PSL641保护装置为例，分为五个步骤，一步步搭建基本的控制回路，并了解每个部分的作用。 （1）跳闸与合闸回路 首先，能够完成保护装置的跳合闸是控制回路最基本的功能。这个功能的实现很简单，回路如下图所示。 假定断路器在合闸状态，断路器辅助接点DL常开接点闭合。当保护装置发跳闸命令，TJ闭合时，正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。跳闸线圈TQ得电，断路器跳闸。合闸过程同理。 分闸到位后，DL常开接点断开跳闸回路。DL常闭接点闭合，为下一次操作对应的合闸回路做好准备。 利用DL常开接点断开跳闸电流，一是为了防止TJ粘连造成TQ烧坏（因为TQ的热容量是按短时通电来设计的）；二是因为如果由TJ来断开合闸电流，由于TJ接点的断弧容量不够，容易造成TJ接点烧坏（HJ也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。 （2）跳闸/合闸保持回路 为了防止TJ先于DL辅助接点断开（如开关拒动等情况），我们增加了“跳闸自保持回路”。该回路可以起到保护出口接点TJ以及可靠跳闸的作用。增加的部分用红色标记，R 在Ω左右。当分闸电流流过TBJ时，TBJ动作，TBJ1闭合自保持，直到DL断开分闸电流。这时无论TJ是否先于DL断开，都不会影响断路器分闸，也不会烧坏TJ。 （3）防跳回路 TBJ我们有时也叫它“防跳继电器”。这是因为它有另一个非常重要的功能：防跳。 防跳的概念：所谓的防跳，并不是“防止跳闸”，而是“防止跳跃”。当合闸于故障线路时，保护会发跳令将线路跳开。如果此时HJ接点发生粘连，断路器就会在短时间内反复跳、合、跳、合。。。这就是“跳跃现象”。（断路器跳闸时间需要30-60ms，合闸时间需
1. 概述 ZW32-12 系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。 2. 型号及含义 3. 使用条件 3.1 正常使用条件 a) 周围空气温度: -40℃～+40℃； b) 海拔高度: 不超过2000m; c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染； d) 风速不超过34m/s(相当于圆柱表面上的700Pa)； e) 来自开关设备和控制设备处部的振动或地动是可以忽略的； f) 污秽等级:Ⅲ级。 3.2 特殊使用条件 断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。 3.3 如超出上述正常使用条件，由用户与制造厂协商。 4. 技术参数 4.1 断路器主要技术参数
4.2 断路器装配调整参数 4.3 CTB弹簧操动机构主要技术参数
4.4 带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求 5. 断路器结构特点 5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。 5.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。 5.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。 5.4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。 5.5 断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。 5.6 断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。
文件编号：TP-AR-L4635 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 真空断路器合闸弹跳的危害性(正式版)
真空断路器合闸弹跳的危害性(正式 版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 《35kV户内高压真空断路器通用技术条件》 (ZBK97004—89)将合闸弹跳定义为断路器在合闸时触 头刚接触直至触头稳定接触瞬间为止的时间。所有直 读数据的开关特性测试仪都是按照这个定义来设计制 造的。影响灭弧室电寿命的是电弧，而电弧只有在动 静触头不接触时才会产生，在动静触头接触时不会产 生。大量实践及理论分析均表明，真正对真空开关的 电寿命有影响的因素是：合闸过程中，触头刚接触直 至触头稳定接触瞬间为止，这期间的触头断开时间。 供电部门在工程安装时，一般都按《电气装置安装工
程电气设备交接试验标准》(GB50150—91)对设备进行验收，GB50150—91第11.0.7条规定：真空断路器合闸过程中，触头接触后弹跳时间不应大于2ms，这也与实际工作有差异。真空断路器分合电路的工作是由真空灭弧室来完成的，开关的参数必须满足灭弧室的性能要求，如灭弧室要求合闸速度为0.4～ 1.0m/s，开关的速度能够在0.3～0.7m/s之间，那么配该型号灭弧室的真空断路器其合闸速度必须调整在0.4～0.7m/s之间，同样，如果真空灭弧室合闸弹跳要求不大于5ms，那么配该型号灭弧室的断路器其合闸弹跳的允许范围也是不大于5ms。是不是应将合闸弹跳一律定为不大于2ms是值得探讨的。技术不断地在更新，在发展，标准也应不断地完善，新型触头材料抗熔焊性能极好，在发生熔焊时，熔焊点呈脆性，熔焊层机械强度小，破坏熔焊所需的力小于真空断路
断路器分、合闸操作有哪些操作注意事项？ 答：断路器分闸或合闸是电路通断的两个最主要的操作步骤。操作时一般应注意以下几点。 （１）断路器分闸： １）操作之前，应先检查和考虑保护及二次装置的适应情况。例如，并列运行的线路解列后，另一回线路是否会过负荷，保护定值是否需要调整。 ２）断路器控制把手扭至分闸位置，瞬间分闸后，该断路器所控制的回路电流应降至零，绿灯亮，现场检查机构位置指示器指示在分闸位置。 （２）断路器合闸： １）合闸操作之前，首先要检查该断路器已完备地（从冷备用）进入（在）热备用状态。它包括：断路器两侧隔离开关均已在合好后位置，断路器的各主、辅继电保护装置已按规定投入，合闸能源和操作控制能源都已投入。各位置信号指示正确。 ２）操作断路器控制把手注意用力要掌握适度。控制把手扭至合闸位置，观察仪表指示出现瞬间冲击（空短线路无此变化），待红灯亮后才可返回，不能返回过快致使断路器来不及合闸。３）操作合闸后，检查断路器合闸回路电流表指针回零，并应对测量仪表和信号指示、机构位置进行实地检查。例如：电流表、功率表在回路带负荷情况时的指示，分、合闸位置指示器的指示等，从而作出操作结果良好的正确判断。
操作隔离开关时拉不开怎么办? (1)用绝缘棒操作或用手动操动机构操作隔离开关拉不开时，不应强行拉开，应注意检查绝缘子及机构的动作情况，防止绝缘子断裂。 (2)用电动操动机构操作拉不开时，应立即停止操作，检查电机及连杆。 (3)用液压操动机构操作拉不开时，应检查液压泵是否有油或油是否凝结，如果油压降低不能操作，应断开油泵电源，改用手动操作。 (4)因隔离开关本身传动机械故障而不能操作时，应向上级汇报申请倒负荷后停电处理。 隔离开关在操作及使用中注意事项分析当回路中未装断路器时，允许使用隔离开关进行下列操作：1) 拉、合电压互感器和避雷器； 2) 拉、合母线和直接连接在母线上设备的电容电流；3) 拉、合变压器中性点的接地线，但当中性点接有消弧线圈时，只有在系统没有接地故障时才可进行；4) 与断路器并联的旁路隔离开关，当断路器在合闸位置时，可拉合断路器的旁路电流；5) 拉、合励磁电流不超过2a的空载变压器和电容电流不超过5a的无负荷线路，但当电压为20 kv及以上时，应使用屋外垂直分合式的三联隔离开
壹.安装 真空断路器的装配以ZN叁玖(见图三)为例，一般可分成三个部分安装，即前部、上部和后部。前部安装顺序是：骨架入位→支柱绝缘子→水平绝缘子→托架→下母排→灭弧室与并排绝线杆→上母排→导电夹软连接→触头弹簧座滑套→三角拐臂。上部安装顺序是：主轴及轴承座→油缓冲器→绝缘推杆。后部安装顺序是：操动机构→分闸弹簧→计数器，合、分闸指示，接地标志。再将上述三大部分安装联接起来：前部与上部，由绝缘推杆可调活接头用销子与三角拐臂连接；后部与上部，由操动机构的可调传动连杆用销子与主轴拐臂连接。装配过程简单、直观、方便。 贰.安装要求 （壹）安装前的各零件、组件必须检验合格。 （贰）安装用的工位器具、工具必须清洁并满足装配要求。紧固件拧紧时应使用呆扳手或梅花、套筒扳手，在灭弧室附近拧螺丝，不得使用活扳手。 （叁）安装顺序应遵守安装工艺规程，各元件安装的紧固件规格必须按设计规定采用。特别是灭弧室静触头端固定的螺栓，其长度规格绝不许弄错。 （肆）装配后的极间距离，上、下出线的位置距离应符合图样尺寸的要求。 （伍）各转动、滑动件装配后应运动自如，运动磨擦处涂抹润滑油脂。（陆）调整试验合格后应清洁抹净，各零部件的可调连接部位均应用
红漆打点标记，出线端处涂抹凡上林并用洁净的纸包封保护。 叁.机械特性参数测试、调整与出厂试验 叁.壹特性测试开距及接触行程、辅助开关初步调整后，便可进行电动合、分闸，并测量合、分闸时间、速度、不同期性和合闸弹跳等机械特性参数。机械特性参数的测试仪器主要有光线示波器和开关特性测量仪两种。前者较准确、直观；后者操作简便快捷，准确性可满足运行要求，适于现场使用。具体测试办法此略。 叁.贰机械特性的微调测试后对不合格的参数进行微调整，尽量使各机械特性参数达到最佳值。 （壹）不同期性的微调由测量找出合、分闸差异最大的一相，如该极合闸过早（迟），将该极的开距稍调大（小）一点，因三极开距已调整大致差不多，所以这时调整只需把该极绝缘拉杆的可调活接头旋入（出）半卷便可以。一般可调整使合、分闸不同期性达到Lms以内。（贰）合、分闸速度的微调合、分闸的速度受多方面因素的影响，但一般可调的部位主要是分闸弹簧和接触行程。分闸弹簧的松紧程度，对合分闸速度有影响，而接触行程（触头压力弹簧的压缩量）对分闸速度有主要影响。例如，合闸速度偏高而分闸速度偏低时，可把接触行程增大或把分闸弹簧予拉紧些，反之可调松些。又如，合闸速度合适，而分闸速度偏低，这时可调整总行程使其增大零.壹～零.贰mm左右，此时各极接触行程都增大了零.壹～零.贰mm，其分闸速度亦会上升；反之分闸速度过高亦可把接触行程调整小零.壹～零.贰mm，速度亦会降低。不同期性与速度调整后应重新测量修正各极

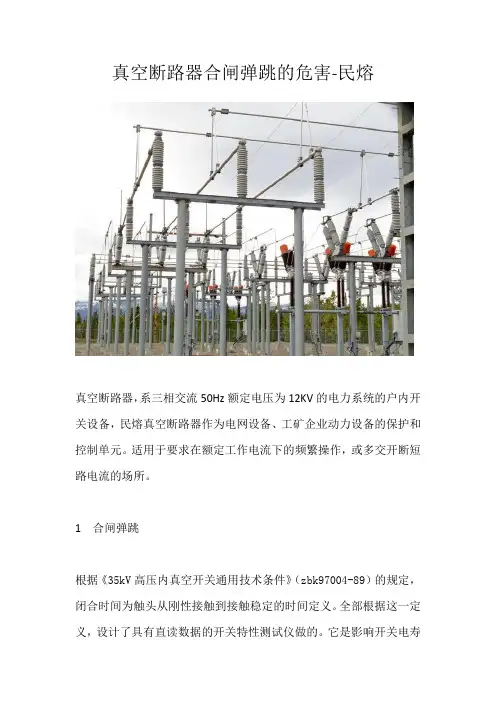

真空断路器合闸弹跳的危害-民熔 真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。 1合闸弹跳 根据《35kV高压内真空开关通用技术条件》（zbk97004-89）的规定，闭合时间为触头从刚性接触到接触稳定的时间定义。全部根据这一定义，设计了具有直读数据的开关特性测试仪做的。它是影响开关电寿
命的电弧，只有动触头和静触头不接触时才会产生电弧，而动触头和静触头接触时才不会产生电弧其中之一展示大量的实践和理论分析，影响真空电寿命的真正因素是：在闭合过程中，触点只接触到接触稳定，在此期间接触中断时间。 在真空开关闭合过程中，接触后的弹跳时间不应超过2ms，这是根据实际工作得出的这个真空开关应采用真空开关进行开关，开关参数应满足开关的电源要求。例如真空开关的闭合速度为0.4~1.0m/s，切换速度为0.3~0.7m/s，则真空开关的闭合速度必须设置在 0.4~0.7m/s之间它是收盘反弹要求小于或等于5ms，装有这种灭弧室的开关允许的合闸弹跳范围小于等于5E女士值得讨论的是闭包的设置是否不超过2ms现状许多真空开关需要2毫秒以上的关闭时间，只
有不到3毫秒，甚至5毫秒。 2合闸弹跳的危害 合闸弹跳是衡量真空开关机械性能的一个重要参数。合闸弹跳时，触头断开距离小，弧光不能消除，导致触头电性能恶化，从而影响灭弧室的电气寿命。但是，由于它的寿命很短，它比外壳中的电弧燃烧时间要短得多。一个。那里在一定范围内跳变的主要危害是触头接触摩擦的加速，从而缩短了灭弧室的电气寿命。
高压断路器是电力系统中最重要的开关设备，它担负着控制和保护的双重任务，如断路器不能在电力系统发生故障时及时开断，就可能使事故扩大，造成大面积停电。为了满足开断和关合，断路器必须具备三个组成部分；①开断部分，包括导电、触头部分和灭弧室。②操动和传动部分，包括操作能源及各种传动机构。③绝缘部分，高压对地绝缘及断口间的绝缘。此三部分中以灭弧室为核心。 断路器按灭弧介质的不同可分为： 油断路器，利用绝缘油作为灭弧和绝缘介质，触头在绝缘油中开断，又可分为多油和少油断路器。 压缩空气断路器，利用高压力的空气来吹弧的断路器。 六氟化硫断路器，指利用六氟化硫气体作为绝缘和灭弧介质的断路器。 真空断路器，指触头在真空中开断，利用真空作为绝缘和灭弧介质的断路器。 断路器的分合操作是依靠操作机构来实现，根据操作机构能源形式的不同，操作机构可分为：电磁机构，指利用电磁力实现合闸的操作机构。 弹簧机构，指利用电动机储能，依靠弹簧实现分合闸的操作机构。 液压机构，指以高压油推动活塞实现分合闸的操作机构。 气动机构，指以高压力的压缩空气推动活塞实现分合闸的操作机构。 操作机构还有组合式的，例如气动弹簧机构是由气动机构实现合闸，由弹簧机构分闸。操作机构一般为独立产品，一种型号的操作机构可以配几种型号的断路器，一种型号的断路器可以配几种型号的操作机构。 下面就不同灭弧介质的断路器和不同型式操作机构分别介绍断路器在运行时最常见的故障，以及原因分析。 1．断路器本体的常见故障 1．1油断路器本体 序号常见故障可能原因 1 渗漏油固定密封处渗漏油，支柱瓷瓶、手孔盖等处的橡皮垫老化、安装工艺差和固定螺栓的不均匀等原因。 轴转动密封处渗漏油，主要是衬垫老化或划伤、漏装弹簧、衬套内孔没有处理干净或有纵向伤痕及轴表面粗糙或轴表面有纵向伤痕等原因。 2 本体受潮帽盖处密封性能差。 其他密封处密封性能差。 3 导电回路发热接头表面粗糙。 静触头的触指表面磨损严重，压缩弹簧受热失去弹性或断裂。 导电杆表面渡银层磨损严重。 中间触指表面磨损严重，压缩弹簧受热失去弹性或断裂。 4 断路器本体内部卡滞导电杆不对中。灭弧单元装配不当、传动部件及焊接尺寸不合格和灭弧单元与传动部件装配时间隙不均匀。 运动机构卡死。拉杆装配时接头与杆不在一条直线、各柱外拐臂上下方向不在一条直线上。 5 断口并联电容故障并联电容器渗漏油。 并联电容器试验不合格。 2真空断路器本体
10kV真空断路器分合闸线圈烧毁原因分析及处理 发表时间：2018-01-30T17:33:54.050Z 来源：《电力设备》2017年第28期作者：曾伟胜 [导读] 摘要：本文以VSEP系列真空弹簧机构断路器为例，对导致真空弹簧机构断路器分合闸线圈烧毁的原因进行了分析，并针对缺陷原因提出了处理措施，以此来预防和减少类似故障的发生。 （广东电网有限责任公司汕尾供电局 516600） 摘要：本文以VSEP系列真空弹簧机构断路器为例，对导致真空弹簧机构断路器分合闸线圈烧毁的原因进行了分析，并针对缺陷原因提出了处理措施，以此来预防和减少类似故障的发生。 关键词：断路器；线圈烧毁；VSEP系列。 0、引言 针对日常班组处理缺陷统计，其10kV真空断路器分合闸线圈烧损的缺陷率占据了首位位置，分别是2014年26起，2015年18起，2016年21起，其中合闸线圈烧损率占其85%。缺陷故障率高，将增加了检修的工作量、生产成本和非计划停电次数，直接影响了电力系统的供电可靠性。因为10kV出线直接影响到数以万计的用户，为了提高电力系统的供电可靠性，我们必须对此类缺陷的原因进行深入的研究分析，并提出有效的解决措施，尽可能的减少类似故障的发生，下面以VSEP型真空断路器为例来进行研究分析。 1、VSEP系列断路器 1.1分析故障原因前，先来了解VSEP型断路器机构的工作原理。真空断路器操作机构，如下图： 真空断路器操动机构（图1） ①储能电机及手动储能孔位②传动链条③储能弹簧④储能保持掣子及顶轴⑤滚轮⑥凸轮⑦电气闭锁线圈⑧合闸半轴联板⑨辅助开关、拐臂头、连杆⑩分闸半轴联板?分闸半轴 1.2真空断路器操作机构工作原理： 储能：储能电机或者是手动储能①，能带动传动链条②带动储能轴跟随传动并通过拐臂拉伸对储能弹簧③进行拉伸储能，到达储能位置时，储能轴与链轮传动系统脱开储能保持掣子④顶住滚轮⑤，保持储能位置。同时，储能到位后辅助接点闭合，电机回路断电后储能电机停止工作，如是手动储能，位置到达后储能机构将进行脱扣空转。 合闸：合闸操作分电动和手动，其工作原理就是让其合闸触板带动合闸半轴运动，让合闸半轴另一边的储能保持掣子④脱扣滚轮⑤，合闸弹簧释放能量收缩同时通过拐臂使储能轴和轴上的凸轮⑥转动，凸轮⑥又驱动连杆机构带动连接头和动触头进入合闸位置，并压缩触头弹簧，保持触头所需接触压力。手动合闸和电气合闸的区别就在于：电气合闸是利用合闸线圈通电击打触动合闸半轴联板动作，但电气合闸必须通过电气闭锁⑦才能可靠动作，而手动合闸就是手动来让合闸半轴联板动作。 分闸：可人工触按分闸按钮即分闸半轴联板⑩带动分闸半轴?脱扣，也可靠电气程序分闸线圈得电或过流脱扣电磁铁动作使合闸保持掣子与半轴脱扣而实现分闸操作。由触头弹簧和分闸弹簧储存的能量使真空灭弧室动静触头分离。 2、分、合闸线圈烧毁举例及分析 2.1 真空断路器的分合闸线圈 在真空断路器的弹簧操作机构中，分、合闸线圈不是断路器动作的直接动力，而是直接接在控制回路中，作用于分、合闸半轴联板，使储能弹簧的能量得以释放。分、合闸线圈是在被施加额定电压和额定电流后，产生击打分、合闸半轴联板的冲击力，打开闭锁弹簧能量的掣子扣接，实现分、合闸的。分、合闸线圈的作用时间很短，一般是几十毫秒，分、合闸线圈只需在这个瞬间提供一个打开保持掣子扣接的动力，这个动力来源于分、合闸线圈的旋转磁场，即通过线圈的电流，因此分、合闸线圈的额定电流通电时间短。如果线圈通过较大的电流或者长时间通电，线圈就会发生过热而烧毁。线圈一般烧损时间为4~6秒之间。即假设机构故障，使分合闸线圈得电后不能瞬时实现机构脱扣，线圈通电超过4秒后烧损几率将增大。 2.2 分、合闸线圈烧毁缺陷的原因分析 导出近年来广东汕尾地区10kV真空断路器合闸线圈烧坏缺陷进行统计分析，并结合2.1节对分、合闸线圈的作用原理进行分析，总结出分、合闸线圈烧坏的原因有以下几点： 1)分、合闸线圈电阻变大或者端电压不足，都会使通过分、合闸线圈的电流较小，以致线圈产生的磁场作用在分、合闸顶杆的作用力不足，不能正常打开保持掣子，导致分、合闸线圈由于长时间通电而烧毁。 2)断路器的操动机构故障。㈠、分、合闸半轴转动卡涩；㈡、分闸触板⑩角度过高，分闸线圈冲杆行程过短，使其无法对在有效的行程内对分闸触板进行击打脱扣，这些都将导致分、合闸线圈长时间通过电而不能瞬时使保持掣子脱扣，进而将烧坏线圈。 3)弹簧储能故障。㈠、储能电机故障、储能弹簧断裂、与储能机构联动的辅助开关故障。在弹簧未储能情况下合闸，合闸线圈将一直通电，持续通电将造成合闸线圈烧毁。㈡、储能电机故障没有足够的力量储能拐臂到位后与保持掣子保持合适的扣接量，使合闸线圈通过额定电压和额定电流时所产生的冲击力不足以使保持掣子脱扣，导致线圈长时间通电而烧毁。 4)断路器的辅助开关故障、或拐臂头及连杆故障。如真空断路器操作机构（图）辅助开关⑨，如果该辅助开关故障或常闭、常开触点异常或者是拐臂头及连杆脱落，使开关机构分合闸位置无法通过辅助开关进行正确表示，分、合闸线圈将会持续通电，进而造成线圈损
真空断路器合闸弹跳的 危害性 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-

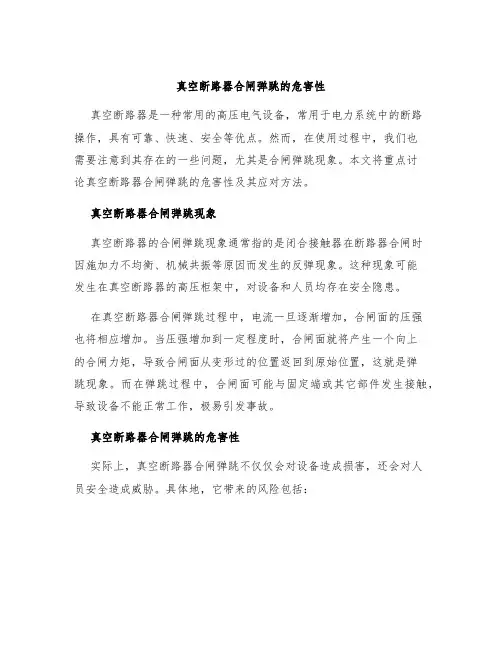

真空断路器合闸弹跳的危害性 合闸弹跳是真空断路器机械特性的一种重要参数，由于合闸弹跳过程中，触头断开距离小，电弧不会熄灭，导致触头电磨损加重，从而影响灭弧室的电寿命，但由于其存在时间较短，远小于合闸过程中电弧燃烧时间，所以一般认为，在一定范围内的弹跳最主要的危害在于加速了灭弧室触头的磨损，从而导致灭弧室电寿命的缩短。在弹跳过程中，电流电弧没有熄灭，不会产生操作过电压，通过型式试验的情况看，断路器在经过老炼后，或者在进行开断试验后，弹跳会有明显的改善。大量的运行实践也表明，真空断路器在经过一段时间运行之后，由于切合负荷电流，其灭弧室触头表面金属结构有了细微变化，其合闸弹跳时间显着减小，甚至消失，真空度、工频耐压水平也有所提高。
弹跳对真空灭弧室电寿命的危害到底有多大?曾有1台ZN23-35真空断路器，是1台电容器开关，运行时间约1年，切合电容器524次，因外绝缘被破坏而报废。在分析故障原因时我们打开了灭弧室，发现灭弧室动静触头均光洁如新，只在动触头接触面外围有一约3mm2的熔融点，分析结果认为可能是真空断路器在开断故障电流时所留。查阅此台断路器档案，投运前断路器该相弹跳为3ms，弹跳波形为振荡式，测量该波形，得到断路器在合闸弹跳过程中动静触头分开时间为1.5ms。由于真空断路器与油断路器不同，在合闸状态没有插入行程，而是2个平面依靠一定的压力结合在一起，所以合闸过程中，由于动静触头的非弹性碰撞引起弹跳。弹跳值大小与诸多因素有关，如触头弹簧的弹力、合闸速度、开距以及真空开关的触头材料等，安装、调试质量，零部件如铝支座、灭弧室、轴销、换向器的加工精度也同样影响真空断路器合闸弹跳时间的长短。为了把断路器的合闸弹跳时间减小到规定范围内，通常采取以下措施： (1)提高配件的加工精度，使铝支座与轴、换向器与钢销、轴等紧密配合，减小空程间隙。
断路器分合闸的原理如何 对高低压开关柜中的的控制，就是控制其合闸和分闸。按控制地点分有就地控制和集中控制两种。 在断路器附近用手操作断路器的手动操作机构或采用按钮控制(通过电磁铁或)完成合闸、分闸任务，就是就地操作。 这种方式可以一节省投资、节省电缆和二次设备。 集中控制是在主控制室进行的，如发电机、主变压器、母线分段和母线联络断路器等上要设备，均采用集中控制方式。 这种控制方式中被控制的断路器和主控制室之间一般有几十米至数百米距离，所以也称为“远方控制”。 对断路器的控制是通过辅助电路实现的。 在主控制室的控制屏上应装有能发出合闸、分闸命令的控制开关或按钮，在断路器上应有执行命令的操动机构(即合闸、分闸线圈)。 控制开关和操动机构之间通过控制电缆连接起来。 完成断路器合闸、分闸任务的回路称为控制电路。 控制电路按操作的种类可以分为直流操作和交流操作两类;按采用的接线和设备分，有强电控制和控制两类。 1.基本要求
断路器的型号很多，操动(作)机构也多种多样，所以它的控制电路也有许多类型。 但是，它们的基本要求是相同的。 (1)能手动合闸、分闸，也能由继电保护与自动装置实现自动合闸、分闸。 合闸、分闸操作完成后，应能自动切断合、分闸电路，以免烧坏线圈。 (2)能指示断路器合闸、分闸位置状态。 断路器在合闸位置时，红色信号灯亮;在分闸位置时，绿色信号灯亮。 闪光表示其自动合闸、分闸状态。控制电路应有熔断器保护。 (3)能监视控制电路和电源的完好性。 (4)具有机械或电气的防跳闭锁装置。 (5)接线力求简单、可靠。 2.几种控制电路 (1)手动、自动控制电路。1是手动、自动控制断路器合1101、分闸的电路。 SA为控制开关，它带有自复机构，即断路器操作结束，手柄会自动恢复到原来的中间位置。 QF2和QE，分别表示电磁操动机构的分闸线圈和合闸线圈,KM为合闸； QF1和QF4是断路器QF的辅助触头,IKAU为rl动装置的常开触头，KPo是保护出
真空断路器的应用 一：真空的绝缘特性 真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。抗拉强度和熔点越高，电极在真空下的绝缘强度越高。实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度， 其真空度应不低于10-4托。 二：真空中电弧的形成与熄灭 真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。同时，开断电流的大小不同，电弧表现的特点也不同。我们一般把它分为小电流真空电弧和大电流真空电弧。 1.小电流真空电弧 触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。 2.大电流真空电弧 在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。同时，电动力的作用也明显了，因此，对于大电流真空电弧，触头间的磁场分布就对电弧的稳定性和熄弧性能有决定性的影响。如果电流太大，超过了极限开断电流，就会造成开断失败。此时，触头发热严重，电流过零以后仍然蒸发，介质恢复困难，不能断开电流。 三：断路器的结构和工作原理 真空断路器的生产厂家比较多，型号也较繁杂。按使用条件分为户内（ZNx—**）和户外（ZWx—**）两种类型。主要由框架部分，灭弧室部分(真空泡)，和操动机构部分组成。 下面以浙江华仪电器科技股份有限公司生产的ZW27—12型户外高压真空断路器为例，说明其结构与工作原理。断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。整体结构为三相共箱式。其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。此机构为电动储能，电动分合闸，同时具有手动功能。整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。 3.工作原理真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流目的。 4动作原理储能过程：当储能电机14接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动，推动储能棘爪6摆动，使棘轮11转动，当棘轮11上的销与储能轴套32的板靠住以后，二者一起运动，使挂在储能轴套上32上的合闸弹簧21拉长。储能轴套32由定位销13固定，维持储能状态，同时，储能轴套32上的拐
安全管理编号：YTO-FS-PD814 真空断路器合闸弹跳的危害性通用版 In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
真空断路器合闸弹跳的危害性通用 版 使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。文件下载后可定制修改，请根据实际需要进行调整和使用。 《35kV户内高压真空断路器通用技术条件》 (ZBK97004—89)将合闸弹跳定义为断路器在合闸时触头刚接触直至触头稳定接触瞬间为止的时间。所有直读数据的开关特性测试仪都是按照这个定义来设计制造的。影响灭弧室电寿命的是电弧，而电弧只有在动静触头不接触时才会产生，在动静触头接触时不会产生。大量实践及理论分析均表明，真正对真空开关的电寿命有影响的因素是：合闸过程中，触头刚接触直至触头稳定接触瞬间为止，这期间的触头断开时间。供电部门在工程安装时，一般都按《电气装置安装工程电气设备交接试验标准》(GB50150—91)对设备进行验收，GB50150—91第11.0.7条规定：真空断路器合闸过程中，触头接触后弹跳时间不应大于 2ms，这也与实际工作有差异。真空断路器分合电路的工作是由真空灭弧室来完成的，开关的参数必须满足灭弧室的性能要求，如灭弧室要求合闸速度为0.4～1.0m/s，开关的速度能够在0.3～0.7m/s之间，那么配该型号灭弧室的
本文摘自再生资源回收-变宝网（https://www.doczj.com/doc/6d16587200.html,）断路器组成及分类 断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。 一、断路器的组成 内部附件 辅助触头：与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。例如向信号灯、继电器等输出信号。塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。操作性能次数与断路器的操作性能总次数相同。 报警触头：用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。报警触头的工作电流一般不会超过1A。 分励脱扣器：分励脱扣器是一种用电压源激励的脱扣器，它的电压与主电路电压无关。分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电源电压的70%-110%之间的任一电压时，就能可靠性的分断断路器。分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线就会被烧毁。塑壳断路器为防止线圈烧毁，在分励脱扣线圈串联一个微动开关，当分励脱扣器通过衔
铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断，即使人为的按住按钮，分励线圈始终不会再通电这就避免了线圈烧损情况的产生。当断路器再扣合闸后，微动开关重新处于常闭位置。 欠电压脱扣器：欠电压脱扣器是在它的端电压降至某一规定范围时，使断路器有延时或无延时断开的一种脱扣器，当电源电压下降（甚至缓慢下降）到额定工作电压的70%至35%范围内，欠电压脱扣器应运作，欠电压脱扣器在电源电压等于脱扣器额定工作电压的35%时，欠电压脱扣器应能防止断路器闭合；电源电压等于或大于85%欠电压脱扣器的额定工作电压时，在热态条件下，应能保证断路器可靠闭合。因此，当受保护电路中电源电压发生一定的电压降时，能自动断开断路器切断电源，使该断路器以下的负载电器或电气设备免受欠电压的损坏。使用时，欠电压脱扣器线圈接在断路器电源侧，欠电压脱扣器通电后，断路器才能合闸。 外部附件 电动操作机构：这是一种是用于远距离自动分闸和合闸断路器的一种附件，电动操作机构有电动机操作机构和电磁铁操作机构两种，电动机操作机构为塑壳式断路器壳架等级额定电流400A及以上断路器，电磁铁操作机构适用于塑壳断路器壳架等级额定电流225A及以下断路器，无论是电磁铁或电动机，它们的吸合和转动方向都是相同，仅由电动操作机构内部的凸轮的位置来达到合、分，断路器在用电动机构操作时，在额定控制电压的85%-110%之间的任一电压下，应能保证断路器可靠闭合。
合闸弹跳时间是断路器在合闸时，触头刚接触开始计起，随后产生分离，可能又接触又分离，到其稳定接触之间的时间。 这一参数国外的标准中都没有明确规定，1989年底能源部电力司提出真空断路器合闸弹跳时间必须小于2ms。为什么合闸弹跳时间要小于2ms 呢？主要是合闸弹跳的瞬间会引起电力系统或设备产生L.C高频振荡，振荡产生的过电压对电气设备的绝缘可能造成伤害甚至损坏。当合闸弹跳时；同小于2ms 时，不会产生较大的过电压，设备绝缘不会受损，在关合时动静触头之间也不会产生熔焊。 合闸的不同期性太大容易引起合闸的弹跳，因为机构输出的运动冲量仅由首合闸相触头承受。分闸的不同期性太大可能使后开相管子燃弧时间加长，降低开断能力。 合闸与分闸的不同期性一般是同时存在的，所以调好了合闸的不同期性，分闸的不同期性也就有了保证。产品中要求合分闸不同期性小于2ms。 分、合闸时间是指从操动线圈的端子得电时刻计起，至三极触头全部合上或分离止的一段时间间隔。 合、分闸线圈是按短时工作制作设计的，合闸线圈的通电时间不到100ms，分闸线圈的不到60ms。分、合闸时间一般在断路器出厂时已调好，无须再动。 当断路器用在发电系统并在电源近端短路时，故障电流衰减较慢，若分闸时间很短，这时断路器分断的故障电流就可能含有较大的直流分量，开断条件更为恶劣，这对断路器的开断是很不利的。所以用于发电系统的真空断路器，其分闸时间尽可能设计长些为宜。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关断路器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/6d16587200.html,。
