第一节自动控制的基本方式 一、两个定义： （1）自动控制：在没有人直接参与的情况下，利用控制装置使某种设备、装置或生产过程中的某些物理量或工作状态能自动地按照预定规律变化或数值运行的方法，称为自动控制。 （2）自动控制系统：由控制器(含测量元件)和被控对象组成的有机整体。或由相互关联、相互制约、相互影响的一些元部件组成的具有自动控制功能的有机整体。称为自动控制系统。 在控制系统中，把影响系统输出量的外界输入量称为系统的输入量。 系统的输入量，通常指两种：给定输入量和扰动输入量。 给定输入量，又常称为参考较输入量，它决定系统输出量的要求值或某种变化规律。 扰动输入量，又常称为干扰输入量，它是系统不希望但又客观存在的外部输入量，例如，电源电压的波动、环境温度的变化、电动机拖动负载的变化等，都是实际系统中存在的扰动输入量。扰动输入量影响给定输入量对系统输出量的控制。 自动控制的基本方式 二、基本控制方式(3种) 1、开环控制方式 (1)定义： 控制系统的输出量对系统不产生作用的控制方式，称为开环控制方式。 具有这种控制方式的有机整体，称为开环控制系统。 如果从系统的结构角度看，开环控制方式也可表达为，没有系统输出量反馈的控制方式。(2)职能方框图 任何开环控制系统，从组成系统元部件的职能角度看，均可用下面的方框图表示。 2、闭环控制方式 (1) 定义： 系统输出量直接或间接地反馈到系统的输入端，参予了系统控制的方式，称为闭环控制方式。如果从系统的结构看，闭环控制方式也可表达为，有系统输出量反馈的控制方式。 自动控制的基本方式 工作原理 开环调速结构基础上引入一台测速发电机，作为检测系统输出量即电动机转速并转换为电压。 反馈电压与给定电压比较(相减)后，产生一偏差电压，经电压和功率放大器放大后去控制电动机的转速。 当系统处于稳定运行状态时，电动机就以电位器滑动端给出的电压值所对应的希望转速运行。 当系统受到某种干扰时(例如负载变大)，电动机的转速会发生变化(下降)，测速反馈
可编辑word,供参考版！ 一、填空（每空1分，共18分） 1．自动控制系统的数学模型有 、 、 、 共4种。 2．连续控制系统稳定的充分必要条件是 。 离散控制系统稳定的充分必要条件是 。 3．某统控制系统的微分方程为： dt t dc ) (+0.5C(t)=2r(t)。则该系统的闭环传递函数 Φ(s)= ；该系统超调σ%= ；调节时间t s (Δ=2%)= 。 4．某单位反馈系统G(s)= ) 402.0)(21.0() 5(1002 +++s s s s ，则该系统是 阶 型系统；其开环放大系数K= 。 5．已知自动控制系统L(ω)曲线为： 则该系统开环传递函数G(s)= ； ωC = 。 6．相位滞后校正装置又称为 调节器，其校正作用是 。 7．采样器的作用是 ，某离散控制系统 ) ()1() 1()(10210T T e Z Z e Z G -----= （单位反馈T=0.1）当输入r(t)=t 时.该系统稳态误差为 。 二. 1. 求：) () (S R S C （10分） R(s)
2.求图示系统输出C（Z）的表达式。（4分） 四．反馈校正系统如图所示（12分） 求：（1）K f=0时，系统的ξ，ωn和在单位斜坡输入下的稳态误差e ss. （2）若使系统ξ=0.707，k f应取何值？单位斜坡输入下e ss.=？ 可编辑word,供参考版！
五.已知某系统L（ω）曲线，（12分） （1）写出系统开环传递函数G（s） （2）求其相位裕度γ （3）欲使该系统成为三阶最佳系统.求其K=？，γmax=? 六、已知控制系统开环频率特性曲线如图示。P为开环右极点个数。г为积分环节个数。判别系统闭环后的稳定性。 （1）（2）（3）

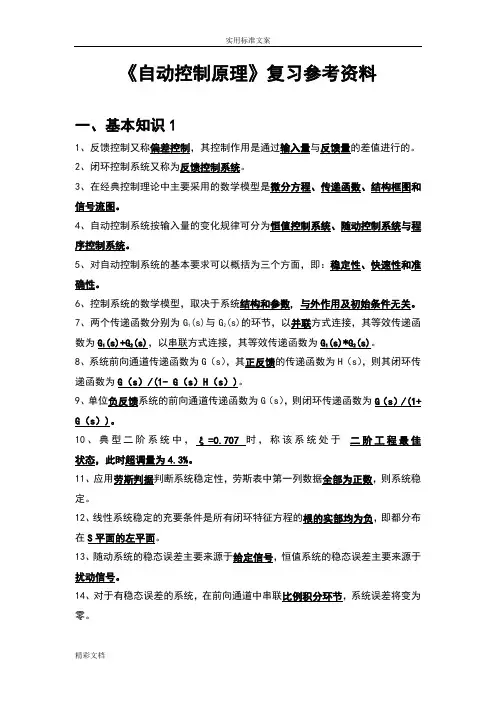

《自动控制原理》复习参考资料 一、基本知识1 1、反馈控制又称偏差控制，其控制作用是通过输入量与反馈量的差值进行的。 2、闭环控制系统又称为反馈控制系统。 3、在经典控制理论中主要采用的数学模型是微分方程、传递函数、结构框图和信号流图。 4、自动控制系统按输入量的变化规律可分为恒值控制系统、随动控制系统与程序控制系统。 5、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。 6、控制系统的数学模型，取决于系统结构和参数, 与外作用及初始条件无关。 7、两个传递函数分别为G1(s)与G2(s)的环节，以并联方式连接，其等效传递函数为G1(s)+G2(s)，以串联方式连接，其等效传递函数为G1(s)*G2(s)。 8、系统前向通道传递函数为G（s），其正反馈的传递函数为H（s），则其闭环传递函数为G（s）/(1- G（s）H（s）)。 9、单位负反馈系统的前向通道传递函数为G（s），则闭环传递函数为G（s）/(1+ G（s）)。 10、典型二阶系统中，ξ=0.707时，称该系统处于二阶工程最佳状态，此时超调量为4.3%。 11、应用劳斯判据判断系统稳定性，劳斯表中第一列数据全部为正数，则系统稳定。 12、线性系统稳定的充要条件是所有闭环特征方程的根的实部均为负，即都分布在S平面的左平面。 13、随动系统的稳态误差主要来源于给定信号，恒值系统的稳态误差主要来源于扰动信号。 14、对于有稳态误差的系统，在前向通道中串联比例积分环节，系统误差将变为零。
15、系统稳态误差分为给定稳态误差和扰动稳态误差两种。 16、对于一个有稳态误差的系统，增大系统增益则稳态误差将减小。 17、对于典型二阶系统，惯性时间常数T 愈大则系统的快速性愈差。 18、应用频域分析法，穿越频率越大，则对应时域指标t s 越小，即快速性越好 19最小相位系统是指S 右半平面不存在系统的开环极点及开环零点。 20、按照校正装置在系统中的不同位置，系统校正可分为串联校正、反馈校正、 补偿校正与复合校正四种。 21、对于线性系统，相位裕量愈大则系统的相对稳定性越好。 22、根据校正装置的相位特性，比例微分调节器属于相位超前校正装置，比例积分调节器属于相位滞后校正装置，PID 调节器属于相位滞后-超前校正装置。 23、PID 调节中的P 指的是比例控制器，I 是积分控制器，D 是微分控制器。 24、离散系统中信号的最高频谱为ωmax ，则采样频率ωs 应保证ωs>=2ωmax 条件。 26、在离散控制系统分析方法中，把差分方程变为代数方程的数学方法为Z 变换。 27、离散系统中，两个传递函数分别为G 1(s)与G 2(s)的环节，以串联方式连接，连接点有采样开关，其等效传递脉冲函数为G 1(z)G 2(z)；连接点没有采样开关，其等效传递脉冲函数为G 1G 2(z)。 28、根据系统的输出量是否反馈至输入端，可分为开环控制系统与闭环控制系统。 29、家用空调温度控制、电梯速度控制等系统属于闭环控制系统； 30、经典控制理论的分析方法主要有时域分析法、根轨迹分析法、频域分析法。 二、基本知识2 1、开环控制系统的的特征是没有（ ） A.执行环节 B.给定环节 C.反馈环节 D.放大环节 2、闭环系统的动态性能主要取决于开环对数幅频特性的（ ） A 、低频段 B 、中频段 C 、高频段 D 、均无关 3、若系统的开环传递函数为 10) (5 50 s s ，则它的开环增益为（ ） A.5 B.10 C.50 D.100
相平面法例题解析： 要求： 1.正确求出对于非线性系统在每个线性区的相轨迹方程，也就是e e - 之间关系的方程（或c c - ）。会画相轨迹（模型中是给具体数的）。※※关键是确定开关线方 程。 2. ※※※如果发生自持振荡，计算振幅和周期。 注意相平面法一般应： 1）按照信号流向与传输关系。线性部分产生导数关系，非线性部分形成不同分区。连在一 起就形成了不同线性分区对应的运动方程，即含有c 或者e 的运动方程。 2）※※※根据不同线性分区对应的运动方程的条件方程确定开关线方程。开关线方程确定很关键。 3）※※※根据不同线性分区对应的运动方程，利用解析法（分离变量积分法或者消去t 法） 不同线性分区对应的相轨迹方程，即c c - 和e e - 之间关系。 4）※根据不同分区的初始值绘制出相轨迹，并求出稳态误差和超调、以及自持振荡的周期和振幅等。 例2 问题1. 用相平面法分析系统在输入r (t ) = 4.1(t )时的运动情况。 问题2. 如果发生自持振荡 ，求自持振荡的周期和振幅。 解：问题1：1）设系统结构图，死区特性的表达式： 0,||2 2,22,2x e x e e x e e =≤?? =->??=+<-? 2）线性部分： 2 ()1 ()C s X s s =，则微分方程为：c x = 3）绘制e e - 平面相轨迹图。因为e r c =-，c r e =-，c r e =- ，c r e =- 。代入则 e x r =-+ （1） 当0t >，0r = ，0r = 。代入，则各区的运动方程0,||2I 2,2II 2,2III e e e e e e e e =≤--?? =->---??=--<----? 由于非线性特性有3个分区，相平面e e -分为3个线性区。 注意，当相平面选好后，输入代入后，最后代入非线性特性。 4） 系统开关线：2e =±。 5） 由题意知初始条件(0)(0)(0)4e r c =-=，(0)(0)(0)0e r c =-= 在II 区，则从
2013自动控制原理知识点总结
自动控制原理知识点总结 第一章 1.什么是自动控制？（填空） 自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。 2.自动控制系统的两种常用控制方式是什么？（填空） 开环控制和闭环控制 3.开环控制和闭环控制的概念？ 开环控制：控制装置与受控对象之间只有顺向作用而无反向联系 特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。 闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。 主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。 掌握典型闭环控制系统的结构。开环控制和闭环控制各自的优缺点？ （分析题：对一个实际的控制系统，能够参照下图画出其闭环控制方框图。） 4.控制系统的性能指标主要表现在哪三个方面？各自的定义？（填空或判断） （1）、稳定性：系统受到外作用后，其动态过程的振荡倾向和系统恢复平衡的能力 （2）、快速性：通过动态过程时间长短来表征的 e来表征的（3）、准确性：有输入给定值与输入响应的终值之间的差值 ss 第二章 1.控制系统的数学模型有什么？（填空） 微分方程、传递函数、动态结构图、频率特性 2.了解微分方程的建立？ （1）、确定系统的输入变量和输入变量 （2）、建立初始微分方程组。即根据各环节所遵循的基本物理规律，分别列写出相应的微分方程，并建立微分方程组 （3）、消除中间变量，将式子标准化。将与输入量有关的项写在方程式等号的右边，与输出量有关的项写在等号的左边
自动控制原理试题与答 案解析 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
课程名称: 自动控制理论 （A/B 卷 闭卷） 一、填空题（每空 1 分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过 给定值 与反馈量的差值进行的。 2、复合控制有两种基本形式：即按 输入 的前馈复合控制和按 扰动 的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为 G 1(s)+G 2(s)（用G 1(s)与G 2(s) 表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω ， 阻尼比=ξ ， 该系统的特征方程为 ， 该系统的单位阶跃响应曲线为 。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为 。 6、根轨迹起始于 极点 ，终止于 零点或无穷远 。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为 。 8、PI 控制器的输入－输出关系的时域表达式是 ， 其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。

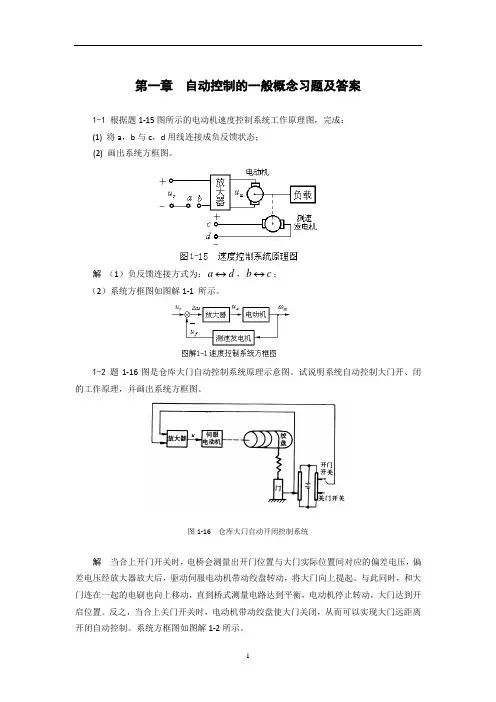

二、选择题（每题 2 分，共20分） 1、采用负反馈形式连接后，则 ( ) A 、一定能使闭环系统稳定； B 、系统动态性能一定会提高； C 、一定能使干扰引起的误差逐渐减小，最后完全消除； D 、需要调整系统的结构参数，才能改善系统性能。 2、下列哪种措施对提高系统的稳定性没有效果 ( )。 A 、增加开环极点； B 、在积分环节外加单位负反馈； C 、增加开环零点； D 、引入串联超前校正装置。 3、系统特征方程为 0632)(23=+++=s s s s D ，则系统 ( ) A 、稳定； B 、单位阶跃响应曲线为单调指数上升； C 、临界稳定； D 、右半平面闭环极点数2=Z 。 4、系统在2)(t t r =作用下的稳态误差∞=ss e ，说明 ( ) A 、 型别2 ～ 自动控制原理知识点总结 第一章 １、什么就是自动控制?(填空) 自动控制:就是指在无人直接参与得情况下，利用控制装置操纵受控对象，就是被控量等于给定值或按给定信号得变化规律去变化得过程。 2、自动控制系统得两种常用控制方式就是什么？(填空） 开环控制与闭环控制 3、开环控制与闭环控制得概念? 开环控制:控制装置与受控对象之间只有顺向作用而无反向联系 特点:开环控制实施起来简单，但抗扰动能力较差,控制精度也不高. 闭环控制:控制装置与受控对象之间，不但有顺向作用,而且还有反向联系，既有被控量对被控过程得影响。 主要特点：抗扰动能力强，控制精度高,但存在能否正常工作,即稳定与否得问题。 掌握典型闭环控制系统得结构。开环控制与闭环控制各自得优缺点？ (分析题:对一个实际得控制系统，能够参照下图画出其闭环控制方框图。） 4、控制系统得性能指标主要表现在哪三个方面？各自得定义?(填空或判断) （1）、稳定性：系统受到外作用后，其动态过程得振荡倾向与系统恢复平衡得能力 （２）、快速性:通过动态过程时间长短来表征得 （3)、准确性:有输入给定值与输入响应得终值之间得差值来表征得 第二章 1、控制系统得数学模型有什么？（填空） 微分方程、传递函数、动态结构图、频率特性 2、了解微分方程得建立? (1)、确定系统得输入变量与输入变量 （２)、建立初始微分方程组.即根据各环节所遵循得基本物理规律,分别列写出相应得微分方程，并建立微分方程组 （3）、消除中间变量,将式子标准化。将与输入量有关得项写在方程式等号得右边，与输出量有关得项写在等号得左边 3、传递函数定义与性质？认真理解。（填空或选择） 传递函数：在零初始条件下,线性定常系统输出量得拉普拉斯变换域系统输入量得拉普拉斯变 《自动控制原理（第2版）》晓秀 第1章 习题答案 1-3题 系统的控制任务是保持发电机端电压U 不变。 当负载恒定发电机的端电压U 等于设定值0U 时，0U ?=，电动机不动，电位器滑臂不动，励磁电流f I 恒定；当负载改变，发电机的端电压U 不等于设定值0U 时，0U ?≠，U ?经放大器放大后控制电动机转动，电位器滑臂移动动，使得励磁电流f I 改变，调整发电机的端电压U ，直到 0U U =。 系统框图为： 1-4题 （1）在炉温控制系统中，输出量为电炉温度，设为c T ；输入量为给定毫伏信号，设为 r u ；扰动输入为电炉的环境温度和自耦调压器输入电压的波动等；被控对象为电炉；控制装置有电 压放大器、功率放大器、可逆电动机、减速器、调压器等。 （2）炉温控制系统的任务是使炉温度值保持不变。当炉温度与设定温度相等时，r u 等于f u ，即0u =，可逆电动机电枢电压为0，电动机不转动，调压器滑臂不动，炉温温度不改变。 若实际温度小于给定温度，0r f u u u =->，经放大后控制可逆电动机转动使调压器滑臂上移， 使加热器电压增大，调高炉温；若实际温度大于给定温度，0r f u u u =-<，经放大后控制可逆电动机转动使调压器滑臂下移，使加热器电压减小，降低炉温。使得f u 和r u 之间的偏差减小甚至消除，实现了温度的自动控制。 1-5题 （1） 在水位控制系统中，输出量为水位高度H ；输入量为给定电压g u ；扰动输入为出水量等。 （2）当实际水位高度H 为设定高度时，与受浮球控制的电位器滑臂位置对应的f u 与给定电压g u 相等，电动机不转动，进水阀门维持不变。若水位下降，电位器滑臂上移，f u 增大，偏差 0g f u u u ?=-<，经放大后控制电动机逆转调大进水阀门，加大进水量使水位升高；若水位升高 降，电位器滑臂下移，f u 减小，偏差0g f u u u ?=->，经放大后控制电动机正转调小进水阀门，减小进水量使水位下降，实现了水位的自动控制。 第2章 习题答案 2-1题 a) 122()() ()()()c r c r du t du t R C R C u t R C u t dt dt ++=+ b) 211()()111 ()()()c r c r du t du t u t u t dt R C R C dt R C ++=+ 2-2题 @~@ 自动控制原理知识点总结 第一章 1.什么是自动控制？（填空） 自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。 2.自动控制系统的两种常用控制方式是什么？（填空） 开环控制和闭环控制 3.开环控制和闭环控制的概念？ 开环控制：控制装置与受控对象之间只有顺向作用而无反向联系 特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。 闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。 主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。 掌握典型闭环控制系统的结构。开环控制和闭环控制各自的优缺点？ （分析题：对一个实际的控制系统，能够参照下图画出其闭环控制方框图。） 4.控制系统的性能指标主要表现在哪三个方面？各自的定义？（填空或判断） （1）、稳定性：系统受到外作用后，其动态过程的振荡倾向和系统恢复平衡的能力 （2）、快速性：通过动态过程时间长短来表征的 e来表征的 （3）、准确性：有输入给定值与输入响应的终值之间的差值 ss 第二章 1.控制系统的数学模型有什么？（填空） 微分方程、传递函数、动态结构图、频率特性 2.了解微分方程的建立？ （1）、确定系统的输入变量和输入变量 （2）、建立初始微分方程组。即根据各环节所遵循的基本物理规律，分别列写出相应的微分方程，并建立微分方程组 （3）、消除中间变量，将式子标准化。将与输入量有关的项写在方程式等号的右边，与输出量有关的项写在等号的左边 3.传递函数定义和性质？认真理解。（填空或选择） 一：关于液位控制的，有浮子，阀门，电动机，减速器，让画出结构图，再分析是什么类型的系统。。。。貌似经常见得题目。 知识点：系统建模，自动控制系统的概念及其基本要求，负反馈原理，系统分类 1. 对自控系统的要求 对自控系统的要求用语言叙述就是两句话： 要求输出等于给定输入所要求的期望输出值； 要求输出尽量不受扰动的影响。 恒量一个系统是否完成上述任务，把要求转化成三大性能指标来评价： 稳定——系统的工作基础； 快速、平稳——动态过程时间要短，振荡要轻。 准确——稳定精度要高，误差要小。 2、自动控制系统的概念及其基本要求 自动控制 在没有人直接参与的情况下，利用控制器使被控对象的被控量自动地按预先给定的规律去运行。 自动控制系统 指被控对象和控制装置的总体。这里控制装置是一个广义的名词，主要是指以控制器为核心的一系列附加装置的总和。共同构成控制系统，对被控对象的状态实行自动控制，有时又泛称为控制器或调节器。 自动控制系统?? ? ? ? ? ?? ? ? ? ?????????????校正元件执行元件放大元件比较元件测量元件给定元件控制装置（控制器）被控对象 3、负反馈原理 把被控量反送到系统的输入端与给定量进行比较，利用偏差引起控制器产生控制量，以减小或消除偏差。 实现自动控制的基本途径有二：开环和闭环。 实现自动控制的主要原则有三： 主反馈原则——按被控量偏差实行控制。 补偿原则——按给定或扰动实行硬调或补偿控制。 复合控制原则——闭环为主开环为辅的组合控制。 4、重点掌握线性与非线性系统的分类，特别对线性系统的定义、性质、 判别方法要准确理解。 线性系统??→?描述???? ? ???????? ???→????????? ????→???????????????状态空间法时域法状态方程变系数微分方程时变状态方程频率法 根轨迹法时域法状态方程频率特性传递函数常系数微分方程定常分析法分析法 非线性系统? ?? ? ? ?????????→???→???→??????→?状态空间法相平面法 描述函数法本质线性化法 非本质状态方程非线性微分方程分析法 分析法分类描述 仿真题：图为液位控制系统的示意图，试说明其工作原理并绘制系统的方框图。 说明 液位控制系统是一典型的过程 控制系统。控制的任务是：在各种扰动的 作用下尽可能保持液面高度在期望的位置 上。故它属于恒值调节系统。现以水位控 制系统为例分析如下。 解 分析图可以看到：被控量为水位 高度h （而不是水流量Q 2或进水流量Q 1）； 受控对象为水箱；使水位发生变化的主要 图1-3 液位控制系统示意图 -自动控制原理知识点汇总 ————————————————————————————————作者：————————————————————————————————日期： 自动控制原理知识点总结 第一章 1.什么是自动控制？（填空） 自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。 2.自动控制系统的两种常用控制方式是什么？（填空） 开环控制和闭环控制 3.开环控制和闭环控制的概念？ 开环控制：控制装置与受控对象之间只有顺向作用而无反向联系 特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。 闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。 主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。 掌握典型闭环控制系统的结构。开环控制和闭环控制各自的优缺点？ （分析题：对一个实际的控制系统，能够参照下图画出其闭环控制方框图。） 4.控制系统的性能指标主要表现在哪三个方面？各自的定义？（填空或判断） （1）、稳定性：系统受到外作用后，其动态过程的振荡倾向和系统恢复平衡的能力 （2）、快速性：通过动态过程时间长短来表征的 e来表征的 （3）、准确性：有输入给定值与输入响应的终值之间的差值 ss 第二章 1.控制系统的数学模型有什么？（填空） 微分方程、传递函数、动态结构图、频率特性 2.了解微分方程的建立？ （1）、确定系统的输入变量和输入变量 （2）、建立初始微分方程组。即根据各环节所遵循的基本物理规律，分别列写出相应的微分方程，并建立微分方程组 （3）、消除中间变量，将式子标准化。将与输入量有关的项写在方程式等号的右边，与输出量有关的项写在等号的左边 3.传递函数定义和性质？认真理解。（填空或选择） 传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变 红色为重点（2016年考题） 第一章 1-2 仓库大门自动控制系统原理示意图。试说明系统自动控制大门开闭的工作原理，并画出系统方框图。 解当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。反之，当合上关门开关时，电动机反转带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。系统方框图如下图所示。 1-4 题1-4图为水温控制系统示意图。冷水在热交换器中由通入的蒸汽加热，从而得到一定温度的热水。冷水流量变化用流量计测量。试绘制系统方块图，并说明为了保持热水温度为期望值，系统是如何工作的？系统的被控对象和控制装置各是什么？ 解工作原理：温度传感器不断测量交换器出口处的实际水温，并在温度控制器中与给定温度相比较，若低于给定温度，其偏差值使蒸汽阀门开大，进入热交换器的蒸汽量加大，热水温度升高，直至偏差为零。如果由于某种原因，冷水流量加大，则流量值由流量计测得，通过温度控制器，开大阀门，使蒸汽量增加，提前进行控制，实现按冷水流量进行顺馈补偿，保证热交换器出口的水温不发生大的波动。 其中，热交换器是被控对象，实际热水温度为被控量，给定量（希望温度）在控制器中设定；冷水流量是干扰量。 系统方块图如下图所示。这是一个按干扰补偿的复合控制系统。 1-5图为工业炉温自动控制系统的工作原理图。分析系统的工作原理，指出被控对象、被控量及各部件的作用，画出系统方框图。 解加热炉采用电加热方式运行，加热器所产生的热量与调压器电压Uc的平方成正比，Uc增高，炉温就上升，Uc 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。炉子的实际温度用热电偶测量，输出电压Uf。Uf作为系统的反馈电压与给定电压Ur进行比较，得出偏差电压Ue，经电压放大器、功率放大器放大成au后，作为控制电动机的电枢电压。 在正常情况下，炉温等于某个期望值T°C，热电偶的输出电压Uf正好等于给定电压Ur。此时，Ue=Ur-Uf=0，故U1=Ua=0，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使Uc保持一定的数值。这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。 当炉膛温度T°C由于某种原因突然下降(例如炉门打开造成的热量流失)，则出现以下的控制过程,控制的结果是使炉膛温度回升，直至T°C的实际值等于期望值为止。 系统中，加热炉是被控对象，炉温是被控量，给定量是由给定电位器设定的电压ru（表征炉温的希望值）。系统方框图见下图。 注意:方框图中被控对象和被控量放在最右边,检测的是被控量,非被控对象. 第二章 2-2 设机械系统如图2—57所示，其中x i为输入位移，x o为输出位移。试分别列写各系统的微分方程式及传递函数。 河南省郑州市惠济区河南商业高等专科学校，文化路英 才街2号 自动控制原理知识点总结 第一章 1.什么是自动控制？（填空） 2.自动控制系统的两种常用控制方式是什么？（填空） 3.开环控制和闭环控制的概念？掌握典型闭环控制系统的结构。开环控制和闭环控制各自的优缺点？（分析题：对一个实际的控制系统，能够参照下图画出其闭环控制方框图。） sa 4.控制系统的性能指标主要表现在哪三个方面？各自的定义？（填空或判断） 第二章 1.控制系统的数学模型有什么？（填空） 2.了解微分方程的建立？ 3.传递函数定义和性质？认真理解。（填空或选择） 4.七个典型环节的传递函数（必须掌握）。了解其特点。（简答） 5.动态结构图的等效变换与化简。三种基本形式，尤其是式2-61。主要掌握结构图的化简用法，参考P38习题2-9（a）、（e）、（f）。（化简） 6.系统的开环传递函数、闭环传递函数（重点是给定作用下）、误差传递函数（重 点是给定作用下）：式2-63、2-64、2-66 第三章 1.P42系统的时域性能指标。各自的定义，各自衡量了什么性能？（填空或选择） 2.一阶系统的单位阶跃响应。（填空或选择） 3.二阶系统： （1）传递函数、两个参数各自的含义；（填空） （2）单位阶跃响应的分类，不同阻尼比时响应的大致情况（图3-10）；（填空）（3）欠阻尼情况的单位阶跃响应：掌握式3-21、3-23~3-27；参考P51例3-4的欠阻尼情况、P72习题3-6。 4.系统稳定的充要条件？劳斯判据的简单应用：参考P55例3-5、3-6。（分析题） 5.用误差系数法求解给定作用下的稳态误差。参考P72习题3-13。（计算题） 第四章 1.幅频特性、相频特性和频率特性的概念。 2.七个典型环节的频率特性（必须掌握）。了解其伯德图的形状。（简答题） 3.绘制伯德图的步骤（主要是L(ω)） 4.根据伯德图求传递函数：参考P110习题4-4。（分析题） 5.奈氏判据的用法：参考P111习题4-6。（分析题） 6.相位裕量和幅值裕量的概念、意义及工程中对二者的要求。（填空或判断） 7.开环频率特性与时域指标的关系中低频段、中频段、高频段各自影响什么性能？注意相位裕量和穿越频率各自影响什么性能？（填空或判断） 第五章 1.常用的校正方案有什么？（填空） 2.PID控制： （1）时域表达式P122式5-18 （2）P、PI、PD、PID控制各自的优缺点？（简答题） 第六章 填空 自动控制原理 一、简答题：（合计20分, 共4个小题，每题5分） 1. 如果一个控制系统的阻尼比比较小，请从时域指标和频域指标两方面 说明该系统会有什么样的表现？并解释原因。 2. 大多数情况下，为保证系统的稳定性，通常要求开环对数幅频特性曲 线在穿越频率处的斜率为多少？为什么？ 3. 简要画出二阶系统特征根的位置与响应曲线之间的关系。 4. 用根轨迹分别说明，对于典型的二阶系统增加一个开环零点和增加一 个开环极点对系统根轨迹走向的影响。 二、已知质量-弹簧-阻尼器系统如图(a)所示，其中质量为m 公斤，弹簧系数为k 牛顿/米，阻尼器系数为μ牛顿秒/米，当物体受F = 10牛顿的恒力作用时，其位移y (t )的的变化如图(b)所示。求m 、k 和μ的值。(合计20分) F ) t 图(a) 图(b) 三、已知一控制系统的结构图如下，（合计20分, 共2个小题，每题10分） 1） 确定该系统在输入信号()1()r t t =下的时域性能指标：超调量%σ，调 节时间s t 和峰值时间p t ； 2） 当()21(),()4sin3r t t n t t =?=时，求系统的稳态误差。 四、已知最小相位系统的开环对数幅频特性渐近线如图所示，c ω位于两个交接频率的几何中心。 1） 计算系统对阶跃信号、斜坡信号和加速度信号的稳态精度。 2） 计算超调量%σ和调节时间s t 。（合计20分, 共2个小题，每题10分） [ 1 %0.160.4( 1)sin σγ =+-, s t = 五、某火炮指挥系统结构如下图所示，()(0.21)(0.51) K G s s s s = ++系统最 大输出速度为2 r/min ，输出位置的容许误差小于2o ，求： 1） 确定满足上述指标的最小K 值，计算该K 值下的相位裕量和幅值裕量； 2） 前向通路中串联超前校正网络0.41 ()0.081 c s G s s +=+，试计算相位裕量。 （合计20分, 共2个小题，每题10分） (rad/s) 自动控制原理复习总结笔记 一、 自动控制理论的分析方法： （1）时域分析法； （2）频率法； （3）根轨迹法； （4）状态空间方法； （5）离散系统分析方法； （6）非线性分析方法 二、系统的数学模型 (1)解析表达：微分方程；差分方程；传递函数；脉冲传递函数；频率特性；脉冲响应函数；阶跃响应函数 (2)图形表达：动态方框图（结构图）；信号流图；零极点分布；频率响应曲线；单位阶跃响应曲线 时域响应分析 一、对系统的三点要求： (1)必须稳定，且有相位裕量γ和增益裕量g K (2)动态品质指标好。p t 、s t 、r t 、σ% (3)稳态误差小，精度高 二、结构图简化——梅逊公式 例1、 解：方法一：利用结构图分析： ()()()()[]()()[]()s X s Y s R s Y s X s R s E 11--=+-= 方法二：利用梅逊公式 ? ? = ∑=n k K K P s G 1 )( 其中特征式 (11) ,,1 ,1 +- + -=?∑∑∑===Q f e d f e d M k j k j N i i L L L L L L 式中： ∑i L 为所有单独回路增益之和 ∑j i L L 为所有两个互不接触的单独回路增益乘积之和 ∑f e d L L L 为所有三个互不接触的单独回路增益乘积之和 其中，k P 为第K 条前向通路之总增益； k ? 为从Δ中剔除与第K 条前向通路有接触的项； n 为从输入节点到输出节点的前向通路数目 对应此例，则有： 通路：211G G P ?= ，11=? 特征式：312131211)(1G G G G G G G G ++=---=? 则： 3 121111)() (G G G G P s R s Y ++?= 例2：[2002年备考题] 自动控制原理习题详解（上册） 第一章 习题解答 1-2日常生活中反馈无处不在。人的眼、耳、鼻和各种感觉、触觉器官都是起反馈作用的器官。试以驾车行驶和伸手取物过程为例，说明人的眼、脑在其中所起的反馈和控制作用。 答：在驾车行驶和伸手取物过程的过程中，人眼和人脑的作用分别如同控制系统中的测量反馈装置和控制器。在车辆在行驶过程中，司机需要观察道路和行人情况的变化，经大脑处理后，不断对驾驶动作进行调整，才能安全地到达目的地。同样，人在取物的过程中，需要根据观察到的人手和所取物体间相对位置的变化，调整手的动作姿势，最终拿到物体。可以想象蒙上双眼取物的困难程度，即使物体的方位已知。 1-3 水箱水位控制系统的原理图如图1-12所示，图中浮子杠杆机构的设计使得水位达到设定高度时，电位器中间抽头的电压输出为零。描述图1-12所示水位调节系统的工作原理，指出系统中的被控对象、输出量、执行机构、测量装置、给定装置等。 图1-12 水箱水位控制系统原理图 答：当实际水位和设定水位不相等时，电位器滑动端的电压不为零，假设实际水位比设定水位低，则电位器滑动端的电压大于零，误差信号大于零（0e >），经功率放大器放大后驱动电动机M 旋转，使进水阀门开度加大，当进水量大于出水量时（12Q Q >），水位开始上升，误差信号逐渐减小，直至实际水位与设定水位相等时，误差信号等于零，电机停止转动，此时，因为阀门开度仍较大，进水量大于出水量，水位会继续上升，导致实际水位比设定水位高，误差信号小于零，使电机反方向旋转，减小进水阀开度。这样，经反复几次调整后，进水阀开度将被调整在一适当的位置，进水量等于出水量，水位维持在设定值上。 在图1-12所示水位控制系统中，被控对象是水箱，系统输出量水位高，执行机构是功率放大装置、电机和进水阀门，测量装置浮子杠杆机构，给定和比较装置由电位器来完成。 1-4 工作台位置液压控制系统如图1-13所示，该系统可以使工作台按照给定电位器设定的规律运动。描述图1-13所示工作台位置液压控制系统的工作原理，指出系统中的被控对象、被控量、执行机构、给定装置、测量装置等。 图1-13 工作台位置液压控制系统 答：当给定电位器的角度（电压）和反馈电位器的角度（电压）不同时，误差电压经过放大器放大去驱动电磁阀，并带动滑阀移动。以给定电位器的电压大于反馈电位器的电压为例，设在正的误差电压作用下，电磁阀带动滑阀相对图1-13所示的平衡位置向右移动，高压油进入到动力油缸的左面，动力油缸活塞右面的油液从回油管路流出，动力油缸活塞在两边压力差的作用下向右运动，误差逐渐减小到零直至出现负的误差，滑阀开始向左移动至平衡位置的左侧。这样，经反复几次调整后，滑阀回到平衡位置，动力油缸活塞静止在设定的位置上。 1-5 图1-14的电加热炉温度控制系统与图1-10所示的有所不同，试描述系统的温度调节过程，它能做到加热炉温度的无差调节吗，为什么？ 图1-14 电加热炉温度控制系统 答：在图1-14所示电加热炉温度控制系统中，误差信号经过功率放大器放大后，电炉丝放出的热量与加热炉散出去的热量平衡，去维持炉温不变。当某种原因引起炉温下降时，误差信号增大，电炉丝上的电压升高，电炉丝放出的热量增加，炉温误差向减小的方向变化。与图1-10所示的电加热炉温度控制系统不同，图1-14所示温度控制系统不能做到加热炉温度的无差调节。因为，加热炉总要散出部分热量，而功率放大器的放大倍数是有限的，所以在炉温稳定后，误差信号总是大于零的。 1-6 图1-15（a ）和（b ）都是自动调压控制系统，图中发电机G 由一原动机带着恒速旋转， 自动控制原理习题详解（上册） 第一章 习题解答 1-2日常生活中反馈无处不在。人的眼、耳、鼻和各种感觉、触觉器官都是起反馈作用的器官。试以驾车行驶和伸手取物过程为例，说明人的眼、脑在其中所起的反馈和控制作用。 答：在驾车行驶和伸手取物过程的过程中，人眼和人脑的作用分别如同控制系统中的测量反馈装置和控制器。在车辆在行驶过程中，司机需要观察道路和行人情况的变化，经大脑处理后，不断对驾驶动作进行调整，才能安全地到达目的地。同样，人在取物的过程中，需要根据观察到的人手和所取物体间相对位置的变化，调整手的动作姿势，最终拿到物体。可以想象蒙上双眼取物的困难程度，即使物体的方位已知。 1-3 水箱水位控制系统的原理图如图1-12所示，图中浮子杠杆机构的设计使得水位达到设定高度时，电位器中间抽头的电压输出为零。描述图1-12所示水位调节系统的工作原理，指出系统中的被控对象、输出量、执行机构、测量装置、给定装置等。 进水阀门 进水 图1-12 水箱水位控制系统原理图 答：当实际水位和设定水位不相等时，电位器滑动端的电压不为零，假设实际水位比设定水位低，则电位器滑动端的电压大于零，误差信号大于零（0e >），经功率放大器放大后驱动电动机M 旋转，使进水阀门开度加大，当进水量大于出水量时（12Q Q >），水位开始上升，误差信号逐渐减小，直至实际水位与设定水位相等时，误差信号等于零，电机停止转动，此时，因为阀门开度仍较大，进水量大于出水量，水位会继续上升，导致实际水位比设定水位高，误差信号小于零，使电机反方向旋转，减小进水阀开度。这样，经反复几次调整后，进水阀开度将被调整在一适当的位置，进水量等于出水量，水位维持在设定值上。 在图1-12所示水位控制系统中，被控对象是水箱，系统输出量水位高，执行机构是功率放大装置、电机和进水阀门，测量装置浮子杠杆机构，给定和比较装置由电位器来完成。 1-4 工作台位置液压控制系统如图1-13所示，该系统可以使工作台按照给定电位器设定的规律运动。描述图1-13所示工作台位置液压控制系统的工作原理，指出系统中的被控对象、 第一章自动控制的一般概念 1.1 自动控制的基本原理与方式 1、自动控制、系统、自动控制系统 ◎自动控制：是指在没有人直接参与的情况下，利用外加的设备或装置（称控制装置或控制 器），使机器、设备或生产过程（统称被控对象）的某个工作状态或参数（即被控量）自 动地按照预定的规律（给定值）运行。 ◎系统：是指按照某些规律结合在一起的物体（元部件）的组合，它们相互作用、相互依存， 并能完成一定的任务。 ◎自动控制系统：能够实现自动控制的系统就可称为自动控制系统，一般由控制装置和被 控对象组成。 除被控对象外的其余部分统称为控制装置，它必须具备以下三种职能部件。 ?测量元件：用以测量被控量或干扰量。?比较元件：将被控量与给定值进行比较。 ?执行元件：根据比较后的偏差，产生执行作用，去操纵被控对象。 参与控制的信号来自三条通道，即给定值、干扰量、被控量。 2、自动控制原理及其要解决的基本问题 ◎自动控制原理：是研究自动控制共同规律的技术科学。而不是对某一过程或对象的具体控 制实现（正如微积分是一种数学工具一样）。 ◎解决的基本问题： ?建模：建立系统数学模型（实际问题抽象，数学描述） ?分析：分析控制系统的性能（稳定性、动/稳态性能） ?综合：控制系统的综合与校正——控制器设计（方案选择、设计） 3、自动控制原理研究的主要内容 经典控制理论现代控制理论 研究对象单输入、单输 出系统 （SISO） 多输入、多输 出系统 （MIMO） 4、室 温控 制系统 5、控制系统的基本组成 ◎被控对象：在自动化领域，被控制的装置、物理系统或过程称为被控对象（室内空气）。 ◎控制装置：对控制对象产生控制作用的装置，也称为控制器、控制元件、调节器等（放大 器）。 ◎执行元件：直接改变被控变量的元件称为执行元件（空调器）。 ◎测量元件：能够将一种物理量检测出来并转化成另一种容易处理和使用的物理量的装置称 数学 模型 传递函数 状态方程 研究 手段 频域法、根轨迹法 状态空间方法 研究 目的 系统综合、校正 最优控制、系统辨识、最优 估计、自适应 控制 自动控制原理作业 1、下图是仓库大门自动控制系统原理示意图。试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。 2、下图为工业炉温自动控制系统的工作原理图。分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。 3、用离心调速器的蒸汽机转速控制系统如图所示。其工作原理是：当蒸汽机带动负载转动的同时，通过圆锥齿轮带动一对飞锤作水平旋转。飞锤通过铰链可带动套筒上下滑动，套筒内装有平衡弹簧，套筒上下滑动时可拨动杠杆，杠杆另一端通过连杆调节供汽阀门的开度。在蒸汽机正常运行时，飞锤旋转所产生的离心力与弹簧的反弹力相平衡，套筒保持某个高度，使阀门处于一个平衡位置。如果由于负载增大使蒸汽机转速ω下降，则飞锤因离心力减小而使套筒向下滑动，并通过杠杆增大供汽阀门的开度，从而使蒸汽机的转速回升。同理，如果由于负载减小使蒸汽机的转速ω增加，则飞锤因离心力增加而使套筒上滑，并通过杠杆减小供汽阀门的开度，迫使蒸汽机转速回落。这样，离心调速器就能自动地抵制负载变化对转速的影响，使蒸汽机的转速ω保持在某个期望值附近。 指出系统中的被控对象、被控量和给定量，画出系统的方框图。 4、电压调节系统如图所示：分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。 5、下图为函数记录仪 函数记录仪是一种通用记录仪,它可以在直角坐标上自动描绘两个电量的函数关系。同时,记录仪还带有走纸机构,用以描绘一个电量对时间的函数关系。请说明其组成、工作原理。并画出系统方框图。 6、下图为火炮方位角控制系统原理图，请说明其工作原理，并画出系统方框图。 7、试用梅逊公式法化简下面动态结构图，求如图所示系统的传递函数)()(s R s C 。 8、试用梅逊公式法求如图所示系统的传递函数)() (s R s C 。自动控制原理知识点总结
《自动控制原理(第2版)》李晓秀(习题参考问题详解)
(完整版)自动控制原理知识点总结
华电自动控制原理15真题解析
-自动控制原理知识点汇总
自动控制原理作业答案解析1-7(考试重点)
自动控制原理知识点总结
自动控制原理试题及答案解析
5.自动控制原理考试复习笔记--本科生总结
自动控制原理习题答案详解
自动控制原理习题答案详解 精品
自动控制原理知识点.
自动控制原理作业
