常见塑料材料的成型特性介绍: 聚苯乙烯 1、无定形料,吸湿性小, 不易分解,性脆易裂,热膨胀系数大,易产生内应力。 2、流动性较好,溢边值0.03mm左右,防止出飞边。 3、塑件壁厚应均匀,不宜有嵌件,(如有嵌件应预热),缺口, 尖角,各面应圆滑连接。 4、可用螺杆或柱
常见塑料材料的成型特性介绍:
聚苯乙烯
1、无定形料,吸湿性小, 不易分解,性脆易裂,热膨胀系数大,易产生内应力。
2、流动性较好,溢边值0.03mm左右,防止出飞边。
3、塑件壁厚应均匀,不宜有嵌件,(如有嵌件应预热),缺口, 尖角,各面应圆滑连接。
4、可用螺杆或柱塞式注射机加工,喷嘴可用直通式或自锁式。
5、宜用高料温,模温,低注射压力,延长注射时间有利于降低内应力,防止缩孔,变形(尤其对厚壁塑件),但料温高易出银丝,料温低或脱模剂多则透明性差。
6、可采用各种形式浇口,浇口与塑件应圆弧连接,防止去除浇口时损坏塑件,脱模斜度宜取2°以上,顶出均匀以防止脱模不良发生开裂﹑变形,可用热浇道结构。
聚乙烯 (低压)
1、结晶料.吸湿性小。
2、流动性极好,溢边值0.02mm左右,流动性对压力变化敏感。
3、可能发生熔融破裂,与有机溶剂接触可发生开裂。
4、加热时间长则发生分解﹑烧伤。
5、冷却速度慢,因此必须充分冷却,宜设冷料穴,模具应有冷却系统。
6、收缩率范围大,收缩值大﹑方向性明显,易变形﹑翘曲,结晶度及模具冷却条件对收缩率影响大,应控制模温,保持冷却均匀,稳定。
7、宜用高压注射,料温均匀,填充速度应快,保压充分。
8、不宜用直接浇口,易增大内应力,或产生收缩不匀,方向性明显增大变形,应注意选择进料口位置,防止产生缩孔变形。
9、质软易脱模,塑件有浅的侧凹槽时可强行脱模。
聚氯乙烯 (硬质)
1、无定形料,吸湿性小,但为了提高流动性,防止发生气泡则宜先干燥。
2、流动性差,极易分解,特别在高温下与钢,铜金属接触更易分解,分解温度为200℃,分解时有腐蚀及刺激气体。
3、成形温范围小,必须严格控制料温。
4、用螺杆式注机及直通喷嘴,孔径宜大,以防止死角滞料,滞料必须及时处理清除。
5、模具浇注系统应粗短,浇品截面宜大,不得有死角滞料,模具应冷却,其表面应镀铬。
聚丙烯
1、结晶性料,吸湿性小,可能发生熔融破裂,长期与热金属接触易发生分解。
2、流动性极好,溢边值0.03mm左右。
3、冷却速度快,浇注系统及冷却系统应散热缓慢。
4、成形收缩范围大,易发生缩孔﹑凹痕﹑变形,方向性强。
5、注意控制成形温度,料温低方向性明显,尤其低温高压时更明显,模具温度低于50℃以下塑件不光泽,易产生熔接不良﹑流痕; 90℃以上时发生翘曲﹑变形。
6、塑件应壁厚均匀,避免缺口,尖角,以避免应力集中。
改性聚甲基丙烯酸甲酯 (372#有机玻璃)
1、无定料, 吸湿性大, 不易分解。
2、质脆, 表面硬度低。
3、流动性中等, 溢边值0.03mm左右,易发生填充不良﹑缩孔﹑凹痕﹑熔接痕。
4、宜取高压注射,在不出现缺陷的条件下宜取高料温﹑模温, 可增加流动性, 降低内应力、方向性, 改善透明性及强度。
5、模具浇注系统应对料流阻力小,脱模斜度应大, 顶出均匀,表面粗糙度应好, 注意排气。
6、质透明要注意防止出现气泡﹑银丝﹑熔接痕﹑及滞料分解,混入杂质.
聚酰胺 (尼龙)
1、结晶性料熔点较高,熔融温度范围较窄, 熔融状态热稳定性差, 料温超过300℃, 滞留时间超过30 min即易分解。
2、较易吸湿,成形前应预热干燥, 并应防止再吸湿, 含水量不得过0.3%,吸湿流动性下降, 易出现气泡, 银丝等弊病, 高精度塑件应经调湿处理, 处理后发生尺寸胀大。
3、流动性好,溢边值一般为0.02mm, 易溢料, 要发生“流涎现象”,用螺杆式注射机注射时喷嘴宜用自锁式结构, 并应加热, 螺杆应带止回环。
聚酰胺 (尼龙)
1、成形收缩率范围大,收缩率大,方向性明显,易发生缩孔﹑凹痕﹑变形等弊病,成形条件应稳定。
2、融料冷却速度对结晶度影响较大,对塑件结构及性能有明显影响,故应正确控制模温,一般为20~90℃按壁厚而选,模温低易产生缩孔﹑结晶度低等现象,对要求伸长率高﹑透明度高﹑柔软性较好的薄壁塑件宜取低,对要求硬度高,耐磨性好,以及在使用时变形小的厚壁塑件宜取高。
3、成形条件对塑件成形收缩﹑缩孔﹑凹痕影响较大,料筒温度按塑料品种﹑塑件形状及注射机类型而选,柱塞式注射机宜取高,但一般料温不宜超过300℃.受热时间不得超过30min,料温高则收缩大,易出飞边.注射压力按注射机类型,料温﹑塑件形状尺寸﹑模具浇注系统而选,注射压力高易出飞边,收缩小,方向性强,注射压力低易发生凹痕﹑波纹.成形周期按塑件壁厚而选,厚则取长,薄则取短,注射时间及保压时关对塑件收缩率﹑凹痕﹑变形﹑缩孔影响较大,为了少收缩﹑凹痕﹑缩孔,一般宜取模温低﹑料温低,﹑树脂粘度小,注射﹑保压及冷却时间长﹑注射压力高的成形条件,以及采用白油作脱模剂。
4、模具浇注系统形式及尺寸与加工聚苯乙烯时相似,但增大流道及进料口截面尺寸可改善缩孔及凹痕现象.收缩率一般按壁厚而取,厚壁取大值,薄壁取小值,模温分布应均匀,应注意防止出飞边,设置排气措施。
5、塑件壁不宜取厚,并应均匀,脱模斜度不宜取小,尤其对厚壁及深高塑件更应取大。
聚碳酸酯
1、无定形料, 热稳定性好,成形温度范围宽,超过330℃才呈现严重分解,分解时产生无毒﹑无腐蚀性气体。 (责任编辑：admin)
2、吸湿性极小,但水敏性强,含水量不得超过0.2%,加工前必须干燥处理,否则会出现银丝﹑气泡及强度显著下降现象。
3、流动性差,溢边值为0.06mm左右,流动性对温度变化敏感,冷却速度快。
4、成形收缩率小,如成形条件适当
2、吸湿性极小,但水敏性强,含水量不得超过0.2%,加工前必须干燥处理,否则会出现银丝﹑气泡及强度显著下降现象。
3、流动性差,溢边值为0.06mm左右,流动性对温度变化敏感,冷却速度快。
4、成形收缩率小,如成形条件适当,塑件尺寸可控制在一定公差范围内,塑件精度高。
5、可能发生熔融开裂,易产生应力集中(即内应力),应严格控制成形条件,塑件宜退火处理消除内应力。
6、熔融温度高﹑粘度高,对大于200g 的塑件应用螺杆式注射机成形,并喷嘴应加热,喷嘴宜用开敞式延伸喷嘴。
7、由于粘度高,对剪切作用不敏感,冷却速度快,模具浇注系统应以粗﹑短为原则,并宜设冷料穴,浇口宜取直接进料口,圆片或扇形等截面较大的浇口,但应防止内应力增大,进料口附近残余应力,必要时可采用调节式浇口,模具宜加热,模温一般取70~120℃为宜,应注意顶出均匀,模具应用耐磨钢,并淬火。
8、塑件壁不宜取厚,应均匀,避免有尖角,缺口及金属嵌件造成应力集中,脱模斜度宜取2°,若有金属嵌件应预热,预热温度一般为110~130℃。
9、料筒温度对控制塑件质量是一个重要因素,料温低时会造成缺料,表面无光泽,银丝紊乱;温度高时易溢边,出现银丝暗条,塑件变色有泡.注射压力不宜取低,冷却速度快,但如模具加热则冷却时间不宜短。
10、模温对塑件质量影响很大,薄壁塑件宜取80~100℃,厚壁塑件宜取80~120℃,模温低则收缩率﹑伸长率﹑抗冲击强度大,抗弯﹑抗压﹑抗张强度低,模温超过120℃塑件冷却慢,易变形粘模,脱模困难,成形周期长。
聚甲醛
1、结晶性料熔融范围很窄, 熔融或凝固速度快, 结晶化速度快, 料温稍低于熔融温度即发生结晶化, 流动性下降。
2、热敏性强极易分解(但比聚氯乙烯稍弱,共聚比均聚稍弱), 分解温度为240℃, 但200℃中滞留30 min以上也即发生分解,分解时产生有刺激性,腐蚀性气体。
3、流动性中等,溢边值为0.04mm左右,流动性对温度变化不敏感,但对注射压力
变化敏感。
4、结晶度高,结晶化时体积变化大,成形收缩范围大,收缩率大。
5、吸湿性低,分对成形影响极小,一般可不干燥处理,但为了防止树脂表面附粘水分,不利成形,加工前可进行干燥并起预热作用,特别对大面积薄壁塑件,改善塑件表面光泽有较好效果,干燥条件一般用烘箱加热,温度为90~100℃,时间4h, 料层厚度30mm。
6、摩擦系数低,弹性高,浅侧凹槽可强迫脱模,塑件表面可带有皱纹花样,但易产生表面缺陷,如毛斑、折皱、熔接痕、缩孔、凹痕等弊病。
7、宜用螺杆式注射机成形,余料不宜过多和滞留太长,一般塑件克量(包括主流道、分流道)不应超过注射机注射克量的75%,或取注射容量与料筒容量之值为1:6~1:10,料筒喷嘴等务必防止有死角,间隙而滞料,预塑时螺杆转速宜取低,并宜用单头,全螺纹、等距、压缩突变型螺杆。
8、喷嘴孔径应取大,并采用直通式喷嘴,为防止流涎现象喷嘴孔可呈喇叭形,并设置单独控制的加热装置,以适当地控制喷嘴温度。
9、模具浇注系统对料流阻力要小,进料口宜取厚,要尽量避免死角积料,模具应加热,模温高应防止滑动配合部件卡住,模具应选用耐磨、耐腐蚀材料、并淬硬、镀铬,要注意排气。
10、必须严格控制成形条件,嵌件应预热(一般100~150℃),余料一般贮存5~10个塑件重量的物料即可,料温取稍高于熔点(一般170~190℃)即可,不宜轻易提高温度,模温对塑件质量影响较大,提高模温可改善表面凹痕,有助于融料流动,塑件内外均匀冷却、防止缺料、缩孔、皱折,模温对结晶度及收缩也有很大影响,必须正确控制,一般取75~120℃,壁厚大于4mm的取90~120℃,小于4mm的取
75~90℃,宜用高压、高速注射,塑件可在较高温度时脱模,冷却时间可短,但为防止收缩变形,应力不匀,脱模后宜将塑件放在90℃左右的热水中缓冷或用整形夹具冷却。
11、在料温偏高,喷嘴温度偏低, 高压对空注射时易发生爆炸性伤人事故, 分解时有刺激性气体, 料性易燃应远离明火。
氯化聚醚(又称聚氯醚)
1、结晶性料,内应力小即使有较小内应力则在室温下也会自行消失,成形收缩小,尺寸稳定好,宜成形高精度、形状复杂、多嵌件的中、小型塑件。
2、吸湿性极小,成形前不必预热,如物料表面有水分则可在80~100℃的烘箱中干
燥1~2h即可使用。
3、流动性中等,对温度变化敏感,树脂分子量小的熔融粘度低,选低料温即可,反之亦然.成形温度为180~220℃,分解温度约270℃左右,分解时发生有腐蚀气体。
4、可采用柱塞和螺杆式注射机加工,宜用直通式喷嘴,孔径可呈喇叭形,宜加热。
5、树脂分子量大,塑件壁厚,成形周期短时一般料筒温度应取高,并宜用高压注射.模温对塑件性能的影响显著,模温高结晶度增加,抗拉、抗弯、抗压强度均有一定程度的提高,坚硬而不透明,但冲击强度及伸长率下降.模温低则反之,性柔韧而半透明,故模温应按要求选用,常用90~100℃,最低为50~60℃,成形周期对塑件性能无明显影响。
6、成形时有微量氯化氢等腐蚀气体,熔体对金属粘附力强,模具应淬硬,表面镀铬抛光,浇注系统应首先考虑料流方向、阻力和压力损耗,宜取粗、短,尤其对厚壁塑件更应注意,浇口截面应取大。
苯乙烯-丁二烯-丙烯腈共聚体(ABS)
1、无定形料,其品种牌号很多,各品种的机电性能及成形特性也各有差异,应按品种确定成形方法及成形条件。
2、吸湿性强,含水量应小于0.3%, 必须充分干燥,要求表面光泽的塑件应要求长时间预热干燥。
3、流动性中等,溢边料0.04mm左右(流动性比聚苯乙烯,AS差,但比聚碳酸酯,聚氯乙烯好)。
4、比聚苯乙烯加工困难,宜取高料温﹑模温(对耐热,高抗冲击和中搞抗冲击型树脂,料温更宜取高),料温对物性影响较大,料温过高易分解(解温度为250℃左右,比聚苯乙烯易分解),对要求精度较高塑件模温宜取50~60℃,要求光泽及耐
热型料宜取60~80℃,注射压力应比加工聚苯乙烯的高,一般用柱塞式注射机时
料温为180~230℃,射压力为100~140MPa,螺杆式注射机则取
160~220℃,70~100Mpa。 (责任编辑：admin)
5、模具设计时要注意浇注系统对料流阻力小,浇口处外观不良,易发生熔接痕,应注意选择浇口位置、形式,顶出力过大或机械加工时塑件表面呈现白色痕迹(但在热水中加热可消失),脱模斜度宜取2以上。苯乙烯 - 丙烯腈共聚
5、模具设计时要注意浇注系统对料流阻力小,浇口处外观不良,易发生熔接痕,应注意选择浇口位置、形式,顶出力过大或机械加工时塑件表面呈现“白色”痕迹(但在热水中加热可消失),脱模斜度宜取2°以上。
苯乙烯-丙烯腈共聚体 (AS)
1、无定形料,吸湿性大,热稳定性好,不易分解。
2、流动性比ABS好, 不易出飞边。
3、易发生裂纹,塑件应避免尖角,缺口,顶出均匀,脱模斜度宜取大。
4、浇口处易发生裂纹。
聚酚
?无定形料,易吸湿,含水量超过0.125%即可发生银丝,云母斑,气泡,甚至开裂,应充分干燥,并在使用时防止再吸湿。
?
2、宜用螺杆式注射机加工, 喷嘴宜用直通式喷嘴并加热, 加工前必须彻底清除对温度敏感的树脂, 所以最好宜用聚苯乙烯, 聚乙烯, 聚丙烯料进行清洗。
3、成形性能与聚碳酸酯相似, 热稳定性比聚碳酸酯差, 分解温度360℃左右, 可能发生熔融破裂。
4、流动性差,对温度变化敏感,冷却速度快
5、要求成形加工温度高,宜用高压成形,压力低易产生波纹,气泡,凹痕,过高则脱模困难。
6、模温以壁厚而定, 一般取90~100℃, 对加工杂或长而薄、厚壁塑件则取140~150℃。
7、模具应有足够刚度和强度, 浇注系统应短而粗, 散热慢, 阻力小,宜取直接式, 圆片式, 扁平或扇形, 侧向进料口, 截面厚度宜取塑件壁厚的1/2~2/3,
用针状进料口时直径应取大, 进料口宜设在厚壁处, 对薄长塑件宜用多点浇口, 模具宜设冷料穴。
聚芳酚
1、流动性差, 料温在380℃以下流动性迅速下降,热变形温度高(为274℃)可以在260℃以下脱模(但要防止变形),热稳定性好,不易分解,易吸湿,水敏性强,必须充分干澡。
2、要高温, 高压成形, 宜用螺杆式注射机, 直通加热喷嘴加工, 模具要高温加热,注射及保压时间宜长。
3、模具必须有足够强度及刚度, 浇注系统粗短、截面大, 散热慢, 注意选择配合间隙,防止高温时卡住。
聚苯醚
1、无定形料,吸湿性小但宜干燥后加工, 易分解(熔点300℃,分解温350℃)。
?(介于聚碳酸酯和ABS之间),对温度变化敏感,凝固速度快,成形收缩小。
?宜用螺杆式注射机, 直通喷嘴, 孔径宜取3~6mm,并应比前段料温度低10~20℃,防止漏料。
?
4、料温在300℃~330℃时有足够流动性可供加工复杂及薄壁塑件,注射压力宜取高压, 高速注射, 保压及冷却时间不要太长。
5、模温取100~150℃为宜可防止过早冷却, 提高充模速度, 降低料温及注射压力, 改善表面光泽, 防止出现分层﹑熔接痕﹑皱纹及分解。模温低于100℃者, 尤其对薄壁塑件易造成充模不足﹑分层, 高于150℃易出现气泡﹑银丝﹑翘曲。
?具主流道锥度宜大及用拉料钩,浇注系统对料流阻力小,冷却慢,进料口宜厚﹑浇道短粗,宜用直接浇口或扇形﹑扁平等浇口,用针状浇口时截面应
大,对长浇道也可以采用热浇道结构。
醋酸纤维素
1、无定形料, 吸湿性大, 要预热干燥。
2、极易分解(比聚氯乙烯﹑聚甲醛稍缓),分解时对设备﹑模具有腐蚀性而使生锈。
3、流动性比聚苯乙烯稍差,对温度变化敏感。
4、模具应镀铬,不得有死角滞料。
5、宜用螺杆式注射机,直通喷嘴加工,仅防滞料分解。
氟塑料 (聚三氟氯乙烯.聚全氟丙乙烯.聚偏氟氯乙烯)
1、结晶性料(三氟料结晶化速度快),吸湿性小,聚全氟丙乙烯易发生熔融破裂。
2、热敏性料,极易分解,分解时发生有毒﹑有腐蚀气体,三氟料分解温度为260℃,偏二氟乙烯料为340℃,必须严格控制成形温度。
3、流动性差,熔融温度高(二氟乙烯成形较方便)成形温度范围狭,要高温,高压成形。
4、宜用螺杆式注射机成形加工,模具要有足够强度和刚度,仅防死角滞料,浇注系统对料流阻力小,模具应加热,并淬硬镀铬。
常用塑胶材料的特性及使用范围 一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明） 优点： 1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属 2.耐疲劳和抗应力开裂、冲击强度高 3.耐酸碱等化学性腐蚀 4.加工成型、修饰容易 缺点： 1.耐候性差 2.耐热性不够理想， 3.拉伸率底 主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件 改性的ABS共聚物： 将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能； 将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。 ABS/NYLON 耐热及抗化学性、流动性佳、低温冲击性、低成本 主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳 ABS/PVC PVC增加防火性、降低成本 ABS提供耐冲击性 主要用于家电用品零组件、事务机器零组件 ABS/PC 增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本 主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计 1.排气
为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。 壁厚 0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。 圆角 最小在厚度的25%，最适当半径在厚度的60%。 收缩率：0.4%-0.7%一般取0.5% 加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5° 支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T， 支柱：外经是内径2倍 二、聚乙烯(PE) 优点： 1、柔软、无毒、透明易染色. 2、耐冲击、耐药品，绝缘性佳。 缺点： 1、不易押出、不易贴合 2、热膨胀系数高 4、耐温性差 用途： HDPE主要用于具有一定硬度和韧性的场合,如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。 LDP E绝缘体、胶管、胶布、胶膜、农用薄膜 最小壁厚0.5mm（LDPE），0.9mm（HDPE）（0.5-7.6ｍｍ一般1.6mm） 收缩率：HDPE 1.5%-3.5%取2% LDPE 1.5%-3%取1.5% 三、聚丙烯(PP) 优点： 1.半透明、刚硬有韧性.抗弯强度高,抗疲劳、抗应力开裂 2.质轻,无毒、无味，耐高温、绝缘性佳。（0.9G/cm3） 缺点 1、在0℃以下易变脆,不易接合;
工程塑料总概 热性质： 玻璃转移温度（Tg）及熔点（Tm）；热变形温度（HDT）高；长期使用温度高（UL-746B）；使用温度范围大；热膨胀系数小。 机械性质： 高强度,高机械模数,低潜变性,强耐磨损及耐疲劳性。其它耐化学药品性、抗电性、耐燃性、耐候性、尺寸安定性佳。 主要品种： 工程塑料是指一类可以作为结构材料，在较宽的温度范围内承受机械应力，在较为苛刻的化学物理环境中使用的高性能的高分子材料。一般指能承受一定的外力作用，并有良好的机械性能和尺寸稳定性，在高、低温下仍能保持其优良性能，可以作为工程结构件的塑料。如ABS、尼龙、聚矾等。 被当做通用性塑胶者包括聚碳酸酯(Polycarbonate, PC)、聚酰胺(尼龙, Polyamide, PA)、聚缩醛(Polyacetal, Polyoxy Methylene, POM)、变性聚苯醚(Poly Phenylene Oxide, 变性PPE)、聚酯(PETP，PBTP)、聚苯硫醚(Polyphenylene Sulfide, PPS)、聚芳基酯，而热硬化性塑胶则有不饱和聚酯、酚塑胶、环氧塑胶等。 拉伸强度均超过50MPa，抗拉强度在500kg/cm2以上，耐冲击性超过50J/m，弯曲弹性率在24000kg/cm2，负载挠曲温度超过100℃，其硬度、老化性优。聚丙烯若改善硬度及耐寒性，则亦可列入工程塑胶的范围。此外，较特殊者为强度弱、耐热、耐药品性优的氟素塑胶，耐热性优的矽溶融化合物、聚醯胺醯亚胺、聚醯亚胺、Polybismaleimide、Polysufone(PSF)、PES、丙烯塑胶、变性蜜胺塑胶、BT Resin、PEEK、PEI、液晶塑胶等。因为化学构造不同，故耐药品性、摩擦特性、电机特性等也有若干差异。且因成形性的不同，故有适用于任何成形方式者，亦有只能以某种成形方式加工者，造成应用上的受限。热硬化型的工程塑胶，其耐冲击性较差，因此大多添加玻璃纤维。工程塑胶除了聚碳酸酯等耐冲击性大者外，通常具有延伸率小、硬、脆的性质，但若添加20~30%的玻璃纤维，则可有所改善。
常用塑料特性一览表塑料材料特性 【--培训工作总结】 塑料材料特性工程部培训教材 什麼是塑料？ 塑料是在一定條件下，一類具有可塑性的高分子材料的通稱，一般按照它的熱熔性把它們分成：熱固性塑料和熱塑性塑料。它是世界三大有機高分子材料之一（三大高分子材料是塑料，橡膠，纖維）。 塑料的英文名是plastic，俗稱：塑膠。 塑料的種類繁多，工藝繁多，本材料只介紹一點注塑用的塑料材料。 為什麼有人稱塑料為樹脂？ 人類最早認識的高分子材料都是樹皮割破後流出的液體的提取物，呈粘稠狀，也就是說它是樹中提取的脂。因此，目前仍然有很多人把這種高分子材料叫樹脂。但隨著現代化工工業的發展，現在所
用的高分子材料都是石油化工產品或石油化工的副產品或石油合成 產品。現代的塑料已經不是樹中提取物了，而是石化產品。 塑料的本色和牌號 一般的塑料合成以後，從合成塔出來，都是麵粉狀的粉末，不能用來直接生產產品，這就是人們常說的從樹汁中提取出脂的成份是一樣的，也稱為樹脂，也叫粉料，這是一種純淨的塑料，它流動性差，熱穩定性低，易老化分解，不耐環境老化；因此，人們為了改善以上缺陷，在樹脂粉中加入熱穩定劑，抗老化劑，抗紫外光劑，加入增塑劑增加它的流動性，生產出適應各種加工工藝的，有特殊性能的，不同牌號的塑料品種。所以，同一種塑料品種有很多牌號，如：ABS 就有注塑級的，有擠出級的，有電鍍級的，有高剛性的，有很大柔韌性的，等，這才是目前人們普遍所使用的塑料，它們都經過造粒，都是顆粒料。目一種牌號的塑料，適應目一種工藝，或注塑，或擠出，或壓延，或吸塑等 塑料的分子結構 一般塑料的分子結構，都是線性的高分子鏈或帶支鏈的高分子鏈段，有結晶和非結晶兩種，塑料材料的性能與其結晶性能有很大的關係，與其分子結構有很大的關係，也與其組成的元素有很大的關係，
常用塑胶材料特性 一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明） 优点： 1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属 2.耐疲劳和抗应力开裂、冲击强度高 3.耐酸碱等化学性腐蚀 4.加工成型、修饰容易 缺点： 1.耐候性差 2.耐热性不够理想， 3.拉伸率底 主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件 改性的ABS共聚物： 将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能； 将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。 ABS/NYLON 耐热及抗化学性、流动性佳、低温冲击性、低成本 主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳 ABS/PVC PVC增加防火性、降低成本ABS提供耐冲击性 主要用于家电用品零组件、事务机器零组件 ABS/PC 增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本 主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子
器材零组件、汽车头灯框、尾灯外罩、食物餐盘 ABS/SMA 增加耐热性、流动性、涂装性佳 主要用于电子零组件、罩子、家电器材零组件 模具设计 1.排气 为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。 壁厚 0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。圆角 最小在厚度的25%，最适当半径在厚度的60%。 收缩率：0.4%-0.7%一般取0.5% 加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5° 支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T， 支柱：外经是内径2倍 具体公司和型号： 日本油墨化学工业公司 ABS\MBS TI-500A 透明级价格较高，主要用于要求流动性好、小而透明、性能和ABS一样的零件台达化学工业股份有限公司 ABS 8540T 阻燃级，耐冲击强度、射出成型用、高流动性、难燃性可达UL94 1/16“V-0 主要用于商用机器、信息产品、肉薄或形状复杂产品。 余姚四塑阻燃塑料厂
各种塑料特性、成型工艺、用途、温度 注塑厂技术2008-04-11 16:26:13 阅读8 评论0 字号：大中小订阅 PA12 聚酰胺12或尼龙12 化学和物理特性 PA12是从丁二烯线性，半结晶－结晶热塑性材料。它的特性和PA11相似，但晶体结构不同。 PA12是很好的电气绝缘体并且和其它聚酰胺一样不会因潮湿影响绝缘性能。它有很好的抗冲击性机化学稳定性。PA12有许多在塑化特性和增强特性方面的改良品种。和PA6及PA66相比，这些材料有较低的熔点和密度，具有非常高的回潮率。PA12对强氧化性酸无抵抗能力。 PA12的粘性主要取决于湿度、温度和储藏时间。它的流动性很好。收缩率在0．5%到2%之间，这主要取决于材料品种、壁厚及其它工艺条件。 注塑模工艺条件 干燥处理：加工之前应保证湿度在0．1%以下。如果材料是暴露在空气中储存，建议要在85C 热空气中干燥4～5小时。如果材料是在密闭容器中储存，那么经过3小时温度平衡即可直接使用。 熔化温度：240～300C；对于普通特性材料不要超过310C，对于有阻燃特性材料不要超过270C。 模具温度：对于未增强型材料为30～40C，对于薄壁或大面积元件为80～90C，对于增强型材料为90～100C。增加温度将增加材料的结晶度。精确地控制模具温度对PA12来说是很重要的。 注射压力：最大可到1000bar（建议使用低保压压力和高熔化温度）。 注射速度：高速（对于有玻璃添加剂的材料更好些）。 流道和浇口：对于未加添加剂的材料，由于材料粘性较低，流道直径应在30mm左右。对于增强型材料要求5～8mm的大流道直径。流道形状应当全部为圆形。注入口应尽可能的短。可以使用多种形式的浇口。大型塑件不要使用小浇口，这是为了避免对塑件过高的压力或过大的收缩率。浇口厚度最好和塑件厚度相等。如果使用潜入式浇口，建议最小的直径为0．8mm。 热流道模具很有效，但是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。如果用热流道，浇口尺寸应当比冷流道要小一些。 典型用途 水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。 ABS 丙烯腈－丁二烯－苯乙烯共聚物 化学和物理特性 ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯－丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。 ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。 注塑模工艺条件 干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80～90C 下最少干燥2小时。材料温度应保证小于0．1%。熔化温度：210～280C；建议温度：245C。模

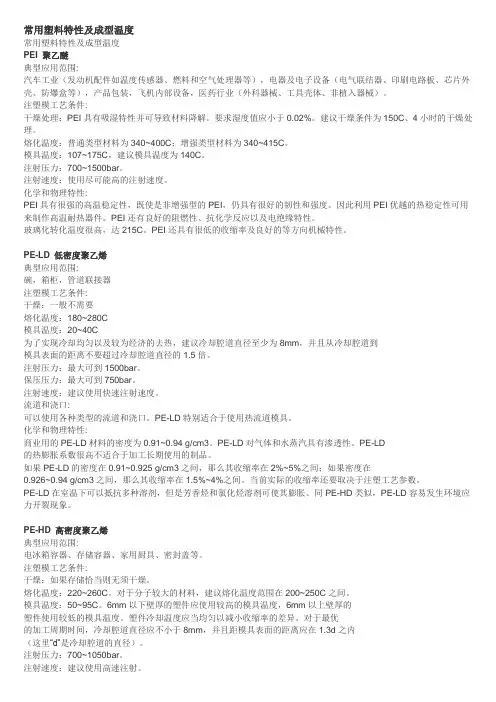

常用塑料特性及加工工艺 PEI 聚乙醚 典型应用范围: 汽车工业（发动机配件如温度传感器、燃料和空气处理器等），电器及电子设备（电气联结器、 印刷电路板、芯片外壳、防爆盒等），产品包装，飞机内部设备，医药行业（外科器械、工具壳 体、非植入器械）。 注塑模工艺条件: 干燥处理：PEI具有吸湿特性并可导致材料降解。要求湿度值应小于0.02%。建议干燥条件为 150C、4小时的干燥处理。 熔化温度：普通类型材料为340~400C；增强类型材料为340~415C。 模具温度：107~175C，建议模具温度为140C。 注射压力：700~1500bar。 注射速度：使用尽可能高的注射速度。 化学和物理特性: PEI具有很强的高温稳定性，既使是非增强型的PEI，仍具有很好的韧性和强度。因此利用PEI 优越的热稳定性可用来制作高温耐热器件。 PEI还有良好的阻燃性、 抗化学反应以及电绝缘特性。 玻璃化转化温度很高，达215C。PEI还具有很低的收缩率及良好的等方向机械特性。 PE-LD 低密度聚乙烯 典型应用范围: 碗，箱柜，管道联接器 注塑模工艺条件: 干燥：一般不需要
熔化温度：180~280C 模具温度：20~40C 为了实现冷却均匀以及较为经济的去热，建议冷却腔道直径至少为8mm，并且从冷却腔道到 模具表面的距离不要超过冷却腔道直径的1.5倍。 注射压力：最大可到1500bar。 保压压力：最大可到750bar。 注射速度：建议使用快速注射速度。 流道和浇口: 可以使用各种类型的流道和浇口。PE-LD特别适合于使用热流道模具。 化学和物理特性: 商业用的PE-LD材料的密度为0.91~0.94 g/cm3。PE-LD对气体和水蒸汽具有渗透性。PE-LD 的热膨胀系数很高不适合于加工长期使用的制品。 如果PE-LD的密度在0.91~0.925 g/cm3之间，那么其收缩率在2%~5%之间；如果密度在 0.926~0.94 g/cm3之间，那么其收缩率在1.5%~4%之间。当前实际的收缩率还要取决于注塑工艺 参数。 PE-LD在室温下可以抵抗多种溶剂， 但是芳香烃和氯化烃溶剂可使其膨胀。 同PE-HD类似， PE-LD 容易发生环境应力开裂现象。 PE-HD 高密度聚乙烯 典型应用范围: 电冰箱容器、存储容器、家用厨具、密封盖等。 注塑模工艺条件:
2．4．1gz烯(PE) 聚乙烯塑料的产量为塑料上、IL之冠，其巾以高乐聚乙烯的产量最大。聚乙烯树脂为无毒、无味，旱白色或乳白色，柔软、半透明的大理石状粒料，密度为o．9l—o．96R／cms，为 结吊型塑料。 聚乙烯按聚合时所采用体力的不同，可分为高乐、中压和低压聚乙烯。高压聚乙烯的分子结构不是单纯的线则，而是带有许多支链的树枝状分子，因此它的结晶度不高(结晶度仅60％一70％)，密度较低，AVX钽电容相对分于质坦较小，常称为低密度聚乙烯。它的耐热性、硬度、机械强度等都较低，但是它的介电性能好，具有较好的柔软性、耐冲击性及透明性，成型加 工性能也较好。小、低压聚乙烯的分子结构是支链很少的线型分子，其相对分子质虽、结晶度较高(高达87％一95％)，密度大，相对分子质量大，常称为高密度聚乙烯。它的耐热世、硬度、机械强度等较高，但柔软性、耐冲击性及透明件、成型加下性能较差。 低压聚乙烯可用于制造塑料管、塑料板、塑料绳以及承载不高的零件，如齿轮、轴承等；中压聚乙烯最适宜的成型方法有高速吹塑成型，Mr制造瓶类、包桨用的薄膜以及各种汗 射成型制品和旋转成型制品，也可用齐电线电缆上面；高爪聚乙烯常用于制作塑料薄膜(理想的包装材料)、软管、塑料瓶，以及电气11rk的绝缘零件和电缆外皮等。 成型，Ik缩中范围及收缩值大，方向性明显，容易变形、翘曲，应控制模温，保持冷却均 匀、稳定；流动性好且对历力变化敏感，宜用高压注射，料温均匀，填充速度应伙，保压充分；冷却速度慢，因此必须充分冷却．模具应没有冷却系统；质软易脱模，塑件有浅的侧凹槽时可强行脱模。 2．4．2聚丙烯4PP) 聚向烯无色、无味、无毒，外观似聚乙烯，但比聚乙烯更透明、更轻，密度仅为o．90— o．91g／cm3，不吸水，光泽好，易着色。 聚丙烯具有聚乙烯所有的优良性能，如电越的介电性能、耐水性、化学稳定性，育于成型加工等，还具有聚乙烯所没有的许多‘K能，如屈服强度、抗抓强度、抗压强度和硬度及弹 性比聚乙烯好。定闭t伸厉聚丙烯可制作铰链，有特别高的抗弯曲疲劳强度，如用聚丙烯注射戊型一体铰链(盖和本体合一的各种容器)，经过70 ooo ooo次开闭弯折未产生损坏和断裂现象。聚丙烯熔点为164一170℃，耐热性好，能在100。c以上的温度下进行消毒灭菌。其低温使用温度达一15℃，低于一35℃时会脆裂。聚内烯的高频绝缘性能好，而且由于其不 吸水，绝缘性能不受湿度的影响，但在氧、热、光的作用下极易解聚、老化，所以必须加人防老化剂。 聚丙烯可用做各种机械零件如法兰、接头、泵Df轮、汽车零件和凯?车零件，可作为水、蒸汽、各种酸碱等的输送管道，化：[容器和其他设备的衬里、表面涂层，刘制造盖和本 体合一的箱犬、各种绝缘零件，并用于医药工业个。 成型收缩范围及收缩中大，易发个缩孔、凹疽、变形，方向性强，流动性极好，易十成型，热容量大，注射成型模具必须设汁能充分进行冷却的冷却回路，注意控制成型温度。料温低时方向性明显，尤其是低温、高压时更明显。聚丙烯成型的适宜模温为80℃左右，不
各种塑膠材质的特性~~申请加精 一．ABS：丙烯睛—丁二烯—苯聚合物- t0 t e+ }5 Y& \ 1．三种成份的作用 1 O" ]+ X2 w- [$ q6 Z/ `/ N 丙烯晴（A）——使制品较高硬度，提高耐磨性耐热性。 丁二烯（B）——加强柔顺性，保持材料韧性、弹性及耐冲击强度。 苯乙烯（S）——保持良好成型性（流动性着色性）及保持材料刚性（注根据组分不同派生 出多种规格牌号）。: C9 U\9 E! g# }7 Y 2．ABS具有良好的电镀性，是所有塑料中电镀性最好的。 3．ABS较GPPS抗冲击强度显著提高。- U4 b* x( C4 O- a3 @- B8 P; g: 4．ABS原料浅黄色不透明，制品表面光洁度好。 5．ABS收缩率小，尺寸稳定。6 P}, {7 t/ \ 6．不耐有机溶剂：如溶于酮、醛、酯、及氧化烃而形成乳浊流（ABS胶浆）。 7．材料共混性能：1 Y- U6 I- O. e4 h- j# U ABS+PVC~~~提高韧性，耐燃性，抗老化。' x1 p L: K( k8 F7 ^. [ ABS+PC~~~提高抗冲击强度，耐热性。 ABS 的成型工艺 1．成型加工前需充分干燥，使含水率＜ 0.1%，干燥条件温度 85℃，时间3HRS以上。 2．ABS流动性较好，易产生啤塑披锋，注射压力在70~~100MPa，不可太大。9 z* C( Y/ a0 b8 b7 h( u 3．料筒温度不易超过250℃ 前料筒 160~~~210℃、中料筒170~~~190℃、后料筒 160~~~180℃过高温会引起 塑胶成份分解、使流动性降低。 4．模温40~~80℃，外观要求高，模温也要高。$ W) T6 T* |5 N% s 5．注射速度取中、低速为主。注射力80~~130MPa。 6．ABS内应力检验：以制品浸入煤油中2分钟不出现裂纹为准。 二．MBS—透明ABS、聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物。 主要性质：透明、韧性好、耐酸碱、流动性好、易于成型着色、尺寸稳定。 三．SBS—K料（透明）。丁二烯与本乙烯聚合物（KR01、KR03）。 主要性质：透明、较好弹性、方便成型。! N$ F6 R- @% Z$ 四．PS料：聚苯乙烯（GPPS硬胶、HIPS改性聚本乙烯 GPPS—硬 HIPS——不碎。$ V! n% u/ F8 M" ~0 m6 }6 } A）在GPPS中加于适量（5~~20%）丁二烯橡胶改性、从而改善了硬胶的抗冲击性。3 |" F6 `4 r5 Y! }7 u' D B）颜色：GPPS--透明度高性碎，HIPS--不透明之乳白色或略显黄色。 C）HIPS与GPPS根据需要可混合啤塑，GPPS成份越多制品表面光泽越好、流动性& `9 |8 d* e U* A+ A. y+ j7 u& m 越好。HIPS：GPPS=7：3或8：2可保持足够强度及表面质量。3 m$ O' T" h0 Z) K- O *聚本乙烯的成型工艺
常用塑料特性及基本知识 为了进一步提高各品管人员对塑料的理解和更有效控制，现对常用塑料作以下简单阐述： 1、什么叫塑料： 塑料从其组成来讲，有些塑料单纯地由一种合成树脂组成，由这种树脂所制成的材料叫塑料。 2、塑料分类：以其受热行为分类，大体分为两类：“热固性塑料”和“热 塑性塑料”。 2．1 什么叫热固性塑料：热固性塑料是指在一定的温度和压力等条件下保持一定时间而固化、硬化后成为不熔不溶性物质的塑料，该种塑料不具备重复受热可塑性，如：酚醛、电木粉、环氧塑料等。 2．2 什么叫热塑性塑料：热塑性塑料是指在特定温度范围内能够反复加热软化和冷却定型的塑料，该种塑料具有可以重复使用和啤塑性能，如：ABS、PP、PC、PE等。 2．3 以塑料使用特点分类，可分为三种：通用塑料、工程塑料、特种塑料。2．3．1 通用塑料是指常用塑料，这类塑料产量大、用途广、价钱平/聚乙烯（PE）、聚丙烯（PP）、聚氯乙稀（PVC）、聚苯乙烯（PS）。ABS等。 2．3．2 工程塑料是指可以作为结构部件使用的塑料，具有类似金属的特性，能代替各种金属作为工程结构件使用，聚酰氨（PA），聚碳酸酯（PC）， 聚甲醛（POM/赛钢），聚酯（PET），聚苯醚（PPO）等。2．3．3 特种塑料是指有某一方面特殊性能的塑料，具有较高耐热性、电绝缘性、耐腐蚀性等。 2.4 按用途分类塑胶分为工程塑胶和普通塑胶 一.按照受热性能,可分为热固性塑料和热塑性塑料. 热固性塑料—是经加热固化后不再在热的作用下变软而重复成型的塑料. 特点—质地坚硬,耐热性好,尺寸稳定,不溶于剂. 常见的有:酚醛塑料.环氧树脂.不饱和聚脂.脲甲醛.聚氯酯. 热塑性塑料—是指可以多次重复加热变软冷却结硬成型.主要由分子结构为线状或链状的聚合树脂构成. 常见的有:PE.PP.PS.ABS.PA.PMMA.PC.聚酯酸纤维等. 模具简介 1.两板模
尼龙1010特性 尼龙1010是一种半透明白色或微黄色坚韧固体，具有一般尼龙的共性。密度在1.04～1.05g/cm3之间，对霉菌的作用非常稳定，无毒，对光的作用也很稳定。它的机械性能、热和电性能列人表2-30。从表中看出：尼龙1010的最大特点是具有高度延展性，不可逆拉伸能力高，在拉力的作用下，可牵伸至原长的3～4倍，同时，还具有优良冲击性能和低温冲击性能，－60℃下不脆。但是，在高于100℃下，长期与氧接触逐渐变黄机械强度下降，特别是在熔融状态下，极易热氧化降解。 尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，分子式为：[ NH(CH2)m NHCO (CH2)n-2 CO ] n [ NH(CH2)n-1 CO ] n PA主要用于家用电器元件、电子及机电工业产品如插头、线等，亦用于生产汽车及仪表中的零部件、体育用品、输送管道、医疗器材、尼龙带、尼龙薄膜及织物等。
与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄 的温度范围内软化，熔点很明显，温度一旦达到就出现流动。 一、PA性能的主要优点有： 1. 机械强度高，韧性好，有较高的抗拉、抗压强度。抗拉强度接近于屈服强度，比ABS高一倍多。对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。 2. 耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。常见的自动扶梯扶手、新型的自行车塑料轮圈等周期性疲劳作用极明显的场合经常应用PA。 3. 表面光滑，摩擦系数小，耐磨。作活动机械构件时有自润滑性，噪声低，在摩擦作用不太高时可不加润滑剂使用；如果确实需要用润滑剂以减轻摩擦或帮助散热，则水油、油脂等都可选择。 4. 耐腐蚀，十分耐碱和大多数盐液，还耐弱酸、机油、汽油等溶剂，对芳香族化合物呈惰性，可作润滑油、燃料等的包装材料。 5. 对生物侵蚀呈惰性，有良好的抗菌、抗霉能力。 6. 耐热，使用温度范围宽，可在-450C至+1000C下长期使用，短时耐受温度达120-1500C。 7. 有优良的电气性能。在干燥环境下，可作工频绝缘材料，即使在高湿环境下仍具有较好的电绝缘性。 8. 制件重量轻、易染色、易成型。因有较低的熔融粘度，能快速流动。易于充模，充模后凝固点高，能快速定型，故成型周期短，生产效率高。 二、PA性能的主要缺点； 1. 易吸水。吸水会在一定程度上影响制件尺寸和精度,特别是薄壁件增厚影响较大；吸水亦会大大降低塑料的机械强度。在选材时，应顾及使用环境及与别的元件的配合精度的影响。 2. 耐光性较差。在长期偏高温环境下会与空气中的氧发生氧化作用,开始时颜色变褐，继面破碎开裂。 3. 注塑技术要求较严：微量水分的存在都会对成型质量造成很大损害;因热膨胀作用使制品尺寸稳定性较难控制；制品中尖角的存在会导致应力集中而降低机械强度；壁厚如果不均匀会导致制件的扭曲、变形；制件后加工时设备精度要求高。 4. 会吸收水、醇而溶胀，不耐强酸及氧化剂，不能作耐酸材料使用。 PA的品种很多，如今已有几十种，以PA6、PA66、PA610最为常用。 PA6{ [ NH ( CN2)5 CO ]n} PA6熔融温度较PA66低，加工性能比其他PA好。制件有较高冲击强率，载荷分散性、弹性比PA66大，柔软性好，工作温度80-1000C，低温脆化温度-20至-300C，适于轻载荷条件下使用，可作机器仪表、仪器零件、电线电缆的绝缘；用玻纤增强后可制作齿轮、泵叶。但PA6吸水性很大，饱和吸水率高达10%左右，影响性能；又因介电常数较大，不宜用作高频低损耗材料。 PA66{ [ NH ( CN2)6 NH CO(CH2)4 CO ] n} PA66是PA系列中机械强度最高、应用最广的品种。其结晶度高，故刚性、硬度、耐热性都高，屈服强度较PA6和PA66大，摩擦系数小，耐应力开裂性良好，尤其是抗蠕变性是热塑性塑料中最强的品种之一；吸水率为7%，工作温度100-1200C。适于在中等载荷条件下使用，可制作盛载化学药物的瓶、管，其他用途类似于PA6。 PA610{ [ NH ( CN2)6 NH CO(CH2)8 CO ]n} PA610易于成型，性能介于PA6和PA66之间，硬度较高，耐磨性比PA6稍差。最大特点是吸水变化很小，尺寸较稳定，可代替PA6和PA66制作精密尺寸制件。
塑料原料性能简介 PP塑料 (聚丙烯) 英文名称:Polypropylene 比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5% 成型温度：160-220℃干燥条件：--- PE塑料 (聚乙烯) 英文名称:Polyethylene 比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃干燥条件：---
聚氯乙烯PVC 英文名称:Poly(Vinyl Chloride) 比重:1.38克/立方厘米成型收缩率:0.6-1.5% 成型温度：160-190℃干燥条件：--- ABS塑料 (丙烯腈-丁二烯-苯乙烯) 英文名称:Acrylonitrile Butadiene Styrene 比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃2小时
PS 塑料 (聚苯乙烯) 英文名称:Polystyrene 比重:1.05克/立方厘米 成型收缩率:0.6-0.8% 成型温度：170-250℃ 干燥条件：--- PMMA 塑料(有机玻璃) (聚甲基丙烯酸甲脂) 英文名称:Polymethyl Methacrylate 比重:1.18克/立方厘米 成型收缩率:0.5-0.7% 成型温度：160-230℃ 干燥条件： 70-90℃ 4小时
POM塑料 (聚甲醛) 英文名称:Polyoxymethylene(Polyformaldehyde) 比重:1.41-1.43克/立方厘米成型收缩率:1.2-3.0% 成型温度：170-200℃干燥条件：80-90℃2小时 PA塑料(尼龙) (聚酰胺) 英文名称:Polyamide 比重:PA6-1.14克/立方厘米PA66-1.15克/立方厘米PA1010-1.05克/立方厘米成型收缩率:PA6-0.8-2.5%PA66-1.5-2.2%成型温度：220-300℃干燥条件：100-110℃12小时
塑料材料特性 什么是塑料？ 塑料是在一定条件下，一类具有可塑性的高分子材料的通称，一般按照它的热熔性把它们分成：热固性塑料和热塑性塑料。它是世界三大有机高分子材料之一（三大高分子材料是塑料，橡胶，纤维）。 塑料的英文名是plastic，俗称：塑胶。 塑料的种类繁多，工艺繁多，本材料只介绍一点注塑用的塑料材料。 为什么有人称塑料为树脂？ 人类最早认识的高分子材料都是树皮割破后流出的液体的提取物，呈粘稠状，也就是说它是树中提取的脂。因此，目前仍然有很多人把这种高分子材料叫树脂。但随着现代化工工业的发展，现在所用的高分子材料都是石油化工产品或石油化工的副产品或石油合成产品。现代的塑料已经不是树中提取物了，而是石化产品。 塑料的本色和牌号 一般的塑料合成以后，从合成塔出来，都是面粉状的粉末，不能用来直接生产产品，这就是人们常说的从树汁中提取出脂的成份是一样的，也称为树脂，也叫粉料，这是一种纯净的塑料，它流动性差，热稳定性低，易老化分解，不耐环境老化；因此，人们为了改善以上缺陷，在树脂粉中加入热稳定剂，抗老化剂，抗紫外光剂，加入增塑剂增加它的流动性，生产出适应各种加工工艺的，有特殊性能的，不同牌号的塑料品种。所以，同一种塑料品种有很多牌号，如：ABS就有注塑级的，有挤出级的，有电镀级的，有高刚性的，有很大柔韧性的，等，这才是目前人们普遍所使用的塑料，它们都经过造粒，都是颗粒料。目一种牌号的塑料，适应目一种工艺，或注塑，或挤出，或压延，或吸塑等塑料的分子结构 一般塑料的分子结构，都是线性的高分子链或带支链的高分子链段，有结晶和非结晶两种，塑料材料的性能与其结晶性能有很大的关系，与其分子结构有很大的关系，也与其组成的元素有很大的关系，一般来说，塑料的结晶率越大，其透光性就越差；带脂基的，带氨基的，带醇基的，比较易吸水，比较容易因水的作用分解，加工时，也比较难烘干；带烯烃基的，塑料的柔性就好，带苯环的，塑料比较刚硬。由于塑料的分子结构千差万别，形成了不同品种的，性能差异很大，不同牌号的上万种产品。 塑料的燃烧 一般的塑料都能燃烧，燃烧时发出它特有的气味和火焰，这是由它的组成元素而决定的，这些可以用于塑料产品的识别。如：PVC燃烧时就发出绿光。同时，由于塑料能燃烧，用于家用电器产品的塑料都要求有自息性能，或加阻燃剂，必须符合美国UL—94标准。 塑料的优点 A 质轻，比重小，最小为TPX，只有0.83；最大的为聚氟乙烯，为2.2 B 比强度高，有很多种塑料的比强度超过钢材 C 不溶于水，耐化学腐蚀，耐酸，耐碱。 D 不导电，是优良的绝缘材料；不导热，是优良的隔热材料，也能隔音。 E 比较耐磨，有独特的自润滑性能，有些材料的耐疲劳性能好过钢材。如POM 有人这样形容塑料的性能： 象棉花一样洁白象玻璃一样透明象海绵一样轻软象陶瓷一样绝缘象钢材一样强韧象石棉一样隔热象金子一样防锈做成齿轮，不用润滑。 塑料的缺点 A 表面硬度低，容易刮伤 B 蠕变性大，不能承受重载荷 C 弹性模量小 D 不耐高温 塑料的用途 由于塑料的这些特殊的性能，塑料用于各类工业产品包装，农业中地表薄膜，输水管道，家用电器外壳，医疗器械，电线，电缆，通讯，航空等所有的现代人所从事领域。 塑料材料的分类 按照分子结构分： 1聚烯烃塑料,如：LDPE HDPE LLDPE PP EEA EVA PB-1 TPX 2聚苯乙烯类塑料(它也是聚烯烃塑料,因种类多,重要,单列)，如：PS HIPS ABS AAS ACS MBS AS 3乙烯基塑料，如：PVC 4丙烯酸塑料，如：PMMA 5尼龙(聚酰胺)，如：透明尼龙，MC尼龙，PA（66 6 610 ），等 6聚苯醚酯，如：POM PPO NORYL PPS PSF PC PET PBT 聚芳酯聚芳砜
一 ABS塑料(丙烯腈-丁二烯-苯乙烯) 英文名称:Acrylonitrile Butadiene Styrene 比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃2小时物料性能1、综合性能较好,冲击强度较高,化学稳定性,电性能良好. 2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理. 3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件. 成型性能 1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时. 2.宜取高料温,高模温,但料温过高易分解(分解温度为>270度). 对精度较高的塑件,模温宜取50-60度,对高光泽.耐热塑件,模温宜取60-80度. 3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。4、如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。 二 PS塑料(聚苯乙烯) 英文名称:Polystyrene 比重:1.05克/立方厘米成型收缩率:0.6-0.8% 成型温度：170-250℃干燥条件：--- 物料性能电绝缘性(尤其高频绝缘性)优良,无色透明,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好,.强度一般,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂. 适于制作绝缘透明件.装饰件及化学仪器.光学仪器等零件. 成型性能 1.无定形料,吸湿小,不须充分干燥,不易分解,但热膨胀系数大,易产生内应力.流动性较好,可用螺杆或柱塞式注射机成型. 2.宜用高料温 ,高模温,低注射压力,延长注射时间有利于降低内应力,防止缩孔.变形. 3.可用各种形式浇口,浇口与塑件圆弧连接,以免去处浇口时损坏塑件.脱模斜度大,顶出均匀.塑件壁厚均匀,最好不带镶件,如有镶件应预热. 三 PMMA塑料(有机玻璃) (聚甲基丙烯酸甲脂) 英文名称:Polymethyl Methacrylate 比重:1.18克/立方厘米成型收缩率:0.5-0.7% 成型温度：160-230℃干燥条件：70-90℃4小时物料性能透明性极好,强度较高,有一定的耐热耐寒性,耐腐蚀,绝缘性良好,综合性能超过聚苯乙烯,但质脆,易熔于有机溶剂,如作透光材料,其表面硬度稍低,容易擦花. 适于制作透明绝缘零件和强度一般的零件. 成型性能 1.无定形料,吸湿大,需干燥,不易分解,流动性中等,易发生填充不良,粘模,收缩,熔接痕等. 2.宜高压注射,在不出现缺陷的条件下取高料温,高模温,以增加流动性,降低内应力,改善透明性及强度. 模具浇注系统表面应光洁,脱模斜度大,顶出均匀.同时设排气口,以防出现起泡. 四 POM塑料(聚甲醛) 英文名称:Polyoxymethylene(Polyformaldehyde) 比重:1.41-1.43克/立方厘米成型收缩率:1.2-3.0% 成型温度：170-200℃干燥条件：80-90℃2小时 物料性能综合性能较好，强度、刚度高，减磨耐磨性好，吸水小，尺寸稳定性好，但热稳
常用塑料材料的特性简介 一、聚乙烯类塑料 聚乙烯是指由乙烯单体自由基聚合而成的聚合物，英文名简称PE。PE的合成原料来自石油，自1965年以来一直高居世界塑料树脂产量第一位。目前，聚乙烯的主要品种有： 低密度聚乙烯（LDPE），高密度聚乙烯（HDPE），线性低密度聚乙烯（LLDPE），（超）高分子量聚乙烯（UHMWPE），茂金属聚乙烯（m-PE） 还有其改性品种： 乙烯—乙酸乙烯酯（EVA）氯化聚乙烯（CPE）。 1、聚乙烯类塑料的结构性能 PE为线性聚合物，属于高分子长链脂肪烃；分子对称无极性，分子间作用力小，力学性能不高、电绝缘性好、熔点低、印刷性缓谩 E的结构规整，线性度高，因而易于结晶。结晶度从高到低排序：HDPE，LLDPE，LDPE。随结晶度的提高，PE制品的密度、刚性、硬度和强度等性能提高，但冲击性能下降。 （1）一般性能 PE树脂为无味、无毒的白色粉末或颗粒，外观呈乳白色，有似腊的手感；吸水率低，小于0.01%。PE膜透明，透明度随结晶度提高而下降。PE 膜的透水率低但透气性较大，不适于保鲜包装而适于防潮包装。PE易燃，氧指数仅为17?4，燃烧时低烟，有少量熔融滴落，火焰上黄下蓝，有石蜡气味。PE的耐水性较好。制品表面无极性，难以粘合和印刷，须经表面处理才可改善。 （2）力学性能 PE的力学性能一般，其拉伸强度较低，抗蠕变性不好，耐冲击性能较好。PE的耐环境应力开裂性不好，但随分子量增大而改善。PE的耐穿刺性好，并以LLDPE最好。 （3）热学性能 PE的耐热性不高，随分子量和结晶度的提高而改善。PE的耐低温性好，脆化温度一般可达－50℃以下；随分子量的增大，最低可达－140℃。PE 的线膨胀系数大，在塑料中属较大者。PE的热导率属塑料中较高者。 （4）电学性能 PE无极性，因此电性能十分优异。介电损耗很低，且随温度和频率变化极小。PE是少数耐电晕性好的塑料品种，介电强度又高，因而可用做高压绝缘材料。 （5）环境性能 PE具有良好的化学稳定性。在常温下可耐酸、碱、盐类水溶液的腐蚀，具体有稀硫酸、稀硝酸、任何浓度的盐酸、氢氟酸、磷酸、甲酸及乙酸等，但不耐强氧化剂如发烟硫酸、、浓硫酸和铬酸等。PE在60℃以下不溶于一般溶剂，但与脂肪烃、芳香烃、卤代烃等长期接触会溶胀或龟裂。温度超过60℃后，可少量溶于甲苯、乙酸戊酯、三氯乙烯、松节油、矿物油及石蜡中；温度超过100℃后，可溶于四氢化萘。 PE耐候性不好，日晒、雨淋都会引起老化，需加入抗氧剂和光稳定剂改善。2、聚乙烯类塑料的应用范围 （1）薄膜类制品 薄膜类制品是PE的最主要用途。LDPE树脂用于膜类制品可占50%以上，可用于食品、日用品、蔬菜、收缩、自粘、垃圾袋等轻质包装膜及农业用地膜、棚膜等。HDPE树脂用于膜类制品可占10%以上。因其薄膜强度高，主要用于重包装膜、撕裂膜及背心
常用光学塑料性能 PMMA-聚甲基丙烯甲酯 密度(kg/m3)：(1.17～1.20)×10E3 nD ν：1.49 57.2～57.8 透过率(%)：90～92 吸水率(%)：0.3～0.4 玻璃化温度：10E5 熔点（或粘流温度）：160～200 马丁耐热：68 热变形温度：74～109(4.6 ×10Pa) 68～99(18.5×10Pa) 线膨胀系数：(5～9)×10E-5 计算收缩率(%)：1.5～1.8 比热J/kgK：1465 导热系数W/m K：0.167～0.251 燃烧性m/min：慢 耐酸性及对盐溶液的稳定性：出强氧化酸外，对弱碱较稳定 耐碱性：对强碱有侵蚀对弱碱较稳定 耐油性：对动植物油，矿物油稳定 耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响 日光及耐气候性：紫外透过滤73.5% BMC-不饱和聚酯团状模塑料（Bulk molding compounds） ⒈一般性能：BMC的比重较大，在1.3~2.1之间；制品外观光亮，手感好，有硬而厚重的感觉；用火加热会产生很多油烟，并有苯乙烯气味；某些品种的BMC（DMC）难燃，但某些品种又极易燃烧，燃烧后留下无机物质。 ⒉尺寸稳定性：BMC的线膨胀系数是（1.3~3.5）×10-5K-1，比一般的热塑性塑料小，因而使得BMC具有很高的尺寸稳定性和尺寸精度。温度对BMC（DMC）的尺寸稳定性影响很小，但湿度的影响则较严重，BMC吸湿后会膨胀。BMC（DMC）的线膨胀系数和钢、铝的很接近，因此可以和其进行复合。 ⒊机械强度：BMC的拉伸、弯曲、冲击强度等性能高于热塑性塑料，抗蠕变也比热塑性塑料好。 ⒋耐水和溶剂性：BMC对水、乙醇、脂肪烃、油脂、油具有良好的耐腐蚀性，但是不耐酮、氯碳氢化合物、芳香烃、酸碱等。BMC吸水率低，浸泡一天后绝缘性能仍然很好。 ⒌耐热性：BMC的耐热性比一般工程塑料都要好，热变形温度HDT为200~280℃，可长期在130℃温度下使用。 ⒍耐老化性：BMC的耐老化性能很好，在室内可用15~20年，户外暴晒10年后其强度保持率在60%以上。 ⒎电性能：BMC的耐电弧性最突出，可以达到190秒左右。
通用塑料—— PE（聚乙烯）:燃烧有石蜡味，火焰底色为蓝色；浮水。 LLDPE：较好的韧性，易燃，管材挤出，农膜，缠绕膜，容器。 LDPE：较高透明度，易燃软管，薄膜，拉伸膜，保鲜膜 HDPE:硬度较高，易燃,包装袋，购物袋，单丝，家庭制品，管材，线缆. PP（聚丙烯）:燃烧有石油味，火焰底色为蓝色；浮水。 均聚PP: 半透明，易燃,拉丝，电器，板材,日用制品。 共聚PP：本色，易燃，电器，家电配件，容器。 无规共聚PP:高透明，易燃,医疗器械，食品容器，包装制品. PS（聚苯乙烯）:燃烧芳香味,橙黄色黑烟；沉水 GPPS:透明，刚而脆,易燃.工艺/日用品，容器，吸塑包装. HIPS:白色，改善韧性;易燃;电器壳，板材，吸塑. ABS（聚苯乙烯-丁二烯-丙烯jing共聚物）:表面光泽度高，燃烧浓烟，芳香味；沉水 ABS原料:韧性及强度高,易燃;电器壳，板材，工具，器械. ABS改性:增加刚性及阻燃,不燃;汽车配件，电器零配件. PVC（聚氯乙烯）:燃烧有氯的臭味，火焰底部为绿色；沉水. 硬质PVC:高强度及硬度,难燃;建材，管材. 软质PVC:弹性及易加工性,难燃;玩具，工艺品，饰品. 工程塑料—— ——工程塑料原料 PC（聚碳酸酯）：黄色火焰黑烟，特殊味，沉水;刚性，高透明度，难燃；手机数码，光盘，LED,日用品. PC/ABS（合金）:特殊芳香味，黄色黑烟，沉水；刚性韧性，白色，难燃；电器材料，工具壳，通讯器材. PA（聚酰胺PA6,PA66）:慢然，黄色烟，头发燃烧味;韧性，强度高,难燃;器材，机械零配件，电器零配件 POM（聚甲醛）：燃烧先端黄下端青色，福尔马林气味；韧性，强度高，易燃；齿轮，机械零配件. PBT(聚对苯二甲酸丁二醇酯)：特殊香味；强度高，缩水性小，易燃；电器零配件，端子座，连接器. PET(聚对苯二甲酸乙二醇酯):特殊香味；强度高，缩水性小，易燃；板材，吸塑包装，复合薄膜. PMMA(聚甲基丙烯酸甲酯）；特殊刺激性味：高透光率；有机玻璃，工艺品，饰品，包装，符合薄膜. ——改性工程塑料 PC改性：黄色火焰黑烟，特殊味；增加耐热刚性阻燃性，不燃；充电器，低压电器外壳. PC/ABS改性:特殊芳香味，黄色黑烟；增加耐热刚性阻燃性，不燃；低压电器配件，电子材料. PA改性: 黄色烟，头发燃烧味;增加耐热刚性阻燃性,不燃;线圈骨架，连接器配件.
