施工测量管理制度
1、地铁工程施工测量不同于一般的工程测量，施测的周围环境和条
件复杂，要求精度高，为了满足地铁施工精度要求，在施工中必须坚持测量复核制度，做到有章可循，确保地铁施工安全、顺利进行，特制订本制度。
2、测量复核制度的基本要求
2.1执行测量规范和标准，按规范要求进行测量作业、检查和验收，保证各项成果的精度和可靠性；
2.2测量桩点的交接必须由双方持交接桩表在现场核对、交接、签认，资料与现场不符的应予更正；
2.3用于测量的图纸资料应认真研究复核，必要时应到现场核对，确认无误后，方可使用。抄录已知数据资料，必须核对，两计算人应分别独立查阅抄录，并互相核实；测量数据资料必须是提前计算，经过复核无误的数据，严禁测量现场现算现用；
2.4各种测量的原始观测记录必须在现场同步做出，严禁事后补记、补绘，原始资料不允许涂改，不合格时，应按规范要求补测或重测；
2.5外业观测应有多余观测，并构成闭合检核条件，内业工作坚持两人独立平行计算并相互校核；
2.6利用已知成果时，必须坚持“先检查、复测，后利用”的原则；
2.7重要定位和放样，必须坚持用不同方法或手段进行多级复核测量，或换人检查复测无误后才能施工；
2.8一项工程由两个以上单位同时施工时，应进行联合测量；不同时施工时，先施工的单位进行整体复测，后施工单位复核确认后使用。施工复测时，必须超越标段范围与相邻相关的测量桩点联测，并与有关单位共同确认共同使用相关桩点和资料；
2.9未经复测的工程不准开工，上一道工序结束，下一道工序未经测量复核，不得继续施工。
3.地铁施工中，部分关键工序需测量监理工程师和第三方检测单位复核后才能进行下道工序，主要有以下工序：
3.1 围护结构施工前对控制点、线路中心线、高程进行复核；
3.2 基坑开挖后对基坑下控制点、线路中心线、高程进行复核；
施工放线专项方案 一、工程概况 本工程为XX工程一标段，总建筑面积24225㎡，建筑层数：C5地下一层，地上三层；C6地上三层。高度为±0.00以上19m.结构形式为钢框架结构，抗震设防烈度8度，建筑功能等级二级，该建筑功能为丁类，建筑耐火等级：地下一级，地上二级。钢结构主材使用年限50年；钢结构其余构件为25年。 二、测量仪器的配备使用情况 本工程的定位测量，根据甲方提供平面图，用经纬仪、水准仪、钢尺测得各轴线控制桩及标高尺寸，楼层内轴线测量采用经纬仪投点，钢尺量距，标高测量采用水准仪配合铝合金塔尺测得，所有的测量设备必须经计量部门检测后方可投入工程使用，并按规定进行定期检测。 三、测量组人员安排情况 组长：陈军辉（施工测量总负责人）组员：范冬冬、王瑜、 四、轴线及各控制线的测量方法 （一）现场施工控制网的布设a、基础定位采用在建筑物四周，置四个外控定位点，定位点采用60×80方木桩和C20混凝土浇筑的600*300*300的桩深埋于土中，在埋桩部位的土体必须坚实离开边坡距离不得小于1.5米防止边坡土体滑坡，在施工时不得扰动桩位附近的土体，木桩在埋设时木桩的四周应用3：7灰土填实，并应做好桩位四周的排水工作。 b、内控点的布置：楼内控点根据本工程的特点最少不得少于3点，内控点采用14螺纹钢制作预埋，在基础完成后根据外控点的尺寸投测于预埋钢筋上，用合金针划出十字线并在十字交叉点处用冲锥冲出小凹圆点。 （二）建筑物定位及基础施工测量 1、建筑物定位
（1）、用经纬仪把甲方指定的坐标引坑下，再用钢卷尺丈量尺寸。进行复核无误后，再放出该楼的轴线。 （2）建筑物的定位桩确定后，测量员经自检合格，画出定位单，报公司技术发展部验线。验线合格后填好测量定位报验单、方可进行下道工序。 （3）根据四个定位桩引测控制桩点并确定四条控制主轴线以形成控制网，桩点要按要求进行留置并保护好。 2、基础施工测量 （1）±0.000以下平面采用外控法进行控制，即将建筑物主轴线控制点引测至基坑外，然后用经纬仪投测至基坑内，各主轴线在基坑两侧均做成半永久性桩点。投测至基坑内的轴线，完成后以量距的方法进行校核交点距离。 （2）±0.000以下的高程控制：先将标高引测至基坑边，然后用钢尺向下垂直拉到坑底，用水准仪进行校核，误差不得大于 2mm，控制点不得少于３个。 （三）±0.000以上施工测量放线 1、首层±0.000米处平面、标高控制和校核 （1）在地下结构施工至±0.000米时，根据平面控制网校核建筑物楼角四角坐标，校核方法可采用坐标计算法进行，并以方位角及已知边长进行校核。同时依据施工图各轴线的间距，校核所布置轴线间距，其误差小于３毫米。 （2）采用钢尺量距时，温度超过标准温度５度时，进行三差改正，量边误差小于３毫米。 （3）测角采用经纬仪一测回，采用正倒镜取中数即可，测角误差小于12秒。 （4）量边、测角时应考虑外墙与轴线尺寸，以免造成较大的粗差。 2、±0.000以上主轴线控制 用经纬仪把垫层上主轴线投测到各施工楼层外墙面。 3、±0.000以上标高控制
建筑工程施工测量管理制度 建筑工程施工测量管理制度 （一）测量管理体系：测量管理体系是本工程测量工作的制度保障。 施工测量是建筑工程施工中的基础工作，是各施工阶段的先导性工作，也是各阶段竣工验收的主要内容，是保证工程的水平位置、高程、竖向和几何形状符合设计要求与施工的依据，并为工程设计、施工与工程经营管理提供必要的测绘资料。搞好施工测量管理工作是保证正常施工和工程质量的前提。项目部由两名测量管理人员，放线工作由施工队测量人员完成，项目部测量组负责现场轴线控制网的测绘，负责建立各种关键的平面和高程控制点及其桩位的交接工作，对各分包单位测量工作的复核验收，向监理的报验工作和对现场所有测量单位的协调工作，向其他部门提供测量成果及有关数据。负责本部位施工范围测量方案的制定、轴线定位、工程放线的实施以及资料的整理、上报工作。由于本工程规模宏大，工期紧，结构复杂，精度要求高，应配备足够的现场测量人员，才能保证施工正常进行，各施工队应配备至少一名经验丰富、基础扎实的测量人员和其它数名技术熟练的测量员辅助施工放线，每个人都应持有相应等级的岗位证书并报项目经理部、监理公司。 测量管理体系流程图如下： （二）仪器管理： 1 、仪器选用；根据本工程的特点和工程放线的精度要求现场需配备的测量仪器如下表： 编号设备名称精度指标数量用途 1SET2110 全站仪2+2ppm*D （mm ） 1 台工程控制定位 2DJ2 电子经纬仪 2 “ 2 台施工放样 3DS3 水准仪2mm 2 台标高控制 450m 钢尺Ⅱ级 2 把施工放样 5JC-100 激光垂准仪1/40000 2 台轴线竖向传递 6激光接收耙 2 个接收激光点 75m 塔尺 2 把标高测量 8线坠 2 个铅直线测设 9对讲机—— 2 部通讯联络 2 、仪器现场管理： （1 ）所有仪器设备都应有检定合格证，并按周期检定。 （2 ）仪器检定按照国家（市）各类设备检定规程规定的周期、检定方法、检验准则在国家授权的计量单位进行检定。 （3 ）保存检定记录，建立仪器管理台帐，内容主要包括：型号、数量、检定时间、搬运、收发使用等。 （4 ）现场设仪器柜，测量人员负责仪器日常管理。 （5 ）严格按照操作规程操作，杜绝冒险、违章。 （三）资料管理： 根据《建筑工程资料管理规程》（DBJ 01 — 51 — 2003 ）中的有关测量章节内容和要求，测量资料主要包括以下内容； 1 、施工测量方案及审批。 2 、施工测量放线报验表（表B2-2 ） 3 、工程定位测量记录（表C3-1 ） 4 、基槽验线记录（表C3-2 ） 5 、楼层平面放线记录（表C3-3 ）

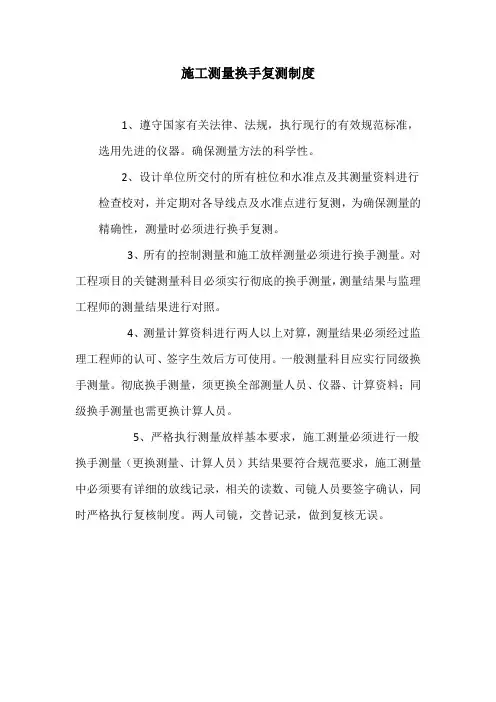

工程测量管理制度 第一条测量人员的主要职责具体如下: 1. 负责日常施工测量工作，负责精密网控制点的保护工作，按相关测量标准、规范设计单位提出的精度标准要求，负责施工过程中各阶段的测量放样工作。 2. 参加项目经理部组织的各自管段测量设计交底，制定测量方案，点收设计移交的精密控制点，签署交接桩纪要。 3. 负责在设计精密控制网基础上根据施工需要加密施工控制点。 4. 在复测过程中发现差错资料与现场不符时，应立即书面上报建管办，以便及时处理。 5. 负责按照相关规定正确保存、使用精密测量成果。 6. 接受监理单位的监督管理工作，按监理要求提交相关测量资料。 7. 各分部负责各分部测量仪器设备保养、标定，负责加密控制网测量资料的整理与管理，项目经理部对分部的上述工作定期进行检查，监督。 8. 在项目经理部统一组织下按要求进行竣工测量。 第二条工程测量的基本内容，主要如下: 1. 土建工程施工测量。 2. 建筑物、构筑物变形测量、。 第三条测量依据 1. 经批准采用的有关技术标准、设计文件和测量方案。 2. 《全球定位系统（GPS）测量规范》（GB/T 18314-2009） 3. 《国家一、二等水准测量规范》（GB/T 12897-2006） 第四条所有施工放样测量都必须进行换手测量。对工程项目的关键测量科目必须实行彻底换手测量，一般测量科目实行同级换手测量。彻底换手测量须更换测量人员、仪器计算资料；同级换手测量须更换测量和计算人员。 第五条各分部指定专人负责测量工作和监控量测工作，并任命一名责任心强、测量技术水平高、具有相应资历的技术人员为测量主管工程师，负责组织和实施各项测量工作，随时处理测量过程中的问题。负责测量的技术人员和测量工应保持稳定，以保证持续有效地工作。 第六条测量人员必须熟悉国家行业的有关测量规范、施工规范、工程设计
项目测量管理制度 1、项目成立测量小组，设立组长一名，具有测量员上岗证书，从 事测量工作3年以上。配备2名测量工，具有上岗证书，从事 测量工作2年以上。 2、施工测量仪器的配备应满足测量内容和精度的要求。 3、施工测量仪器应按计量管理的要求进行定期检定，同时还应定 期校准和维护，发现问题及时处理，保证测量工作的准确性。 4、施工测量前应具有建设单位提供的城市规划部门测绘成果、工 程勘察报告、施工设计图纸及变更文件、施工场区管线及构筑 物测绘成果等资料。与施工测量有关的施工设计图纸及变更文 件应包括建筑总平面图、基础平面图、首层平面图、地上标准 层平面图及主要方向的剖面图。 5、施工测量人员应全面了解设计意图，对各专业图纸按《建筑工 程施工测量规程》（DBJ01-21）中有关“设计图纸的审核”的 要求进行审核，并应及时了解与掌握有关工程设计变更，以确 保测量放样数据的准确可靠 6、施工场地布置应符合施工组织设计或施工方案的要求，保证施 工测量工作要求的通视条件。 7、施工测量场地内的各种测量点应采取有效的保护措施，标识要 准确、清楚和醒目，严禁盖压、碰动和毁坏。竣工后仍需保存 的永久性场区控制点、高程点应按照《建筑工程施工测量规程》
中的相关规定执行。 8、设在变形区域内的控制桩要采取相应的加固措施，防止由于地 基变形对桩位产生不利影响。 9、施工测量定位依据点及水准点主要包括建设单位为施工单位提 供的城市导线点、红线桩、拨地桩、道路中线桩、拟建建筑物 角点、原有建筑物（几何关系）、高程控制点、临时水准点等测 量起始依据。 10、施工测量定位依据点及水准点交接工作应在技术部门收到设计 文件并具备相应条件后进行。交接工作应在建设单位主持下， 由建设、设计、监理和施工单位在现场进行。进行桩点交接时 相应的资料必须齐全，一切测量数据、附图和标志等必须是正 式、有效、原始文件。 11、建设单位提供的标准桩应完整、稳固并有醒目的标志，施工单 位接桩后，必须对标准桩点采取有效的保护措施，做好标识， 严禁压盖、碰撞和毁坏。 12、交接桩工作办理完毕后，必须填写交接桩记录表，一式四份， 建设单位、监理单位、项目部和测量员各一份。 13、接桩后由测量组对桩点进行复测校核，发现问题应提交建设单 位、规划单位或上级测绘部门解决。校核内容包括桩点的高程、边长、方向角、坐标及非桩点定位依据的几何关系。复测记录 应保存。 14、对于建设单位提供的钉桩通知单或其他原始数据应进行校算，
10.工程质量保证措施 10.1工程质量目标 工程质量一次性验收合格，确保“无锡市优质结构工程奖”。 为确保质量目标的实现，特制定各分部工程质量目标计划，以保证工程总的施工质量目标计划的实现。详见下表10-1 。 表10-1 分部工程质量目标计划表
10.2质量管理体系 10.2.1 质量保证体系框图 为保证本工程项目顺利实施和兑现本投标文件确定的工程质量目标，根据ISO9001质量管理体系标准和我公司质量管理体系文件规定，结合我公司以往从事类似工程的经验，从组织机构、思想教育、技术管理、施工管理以及规章制度等五个方面建立符合本工程项目的质量保证体系。详见图10-1.
图10-1 质量保证体系框图 反馈 质量评定 经济兑现 奖优罚劣 制度奖罚措施 完善计量支付手续 优质优价 签定包保责任状 自检、互检、交接检查 定期不定期质量检查 接受业主和监理监督 加强现场试验控制、充分利用现代化检测手段 检查创优效果 制度创优措施 明确创优项目 提高工作技能 改进工作质量 总结表彰先进 测量复核 应用新技术 质量计划岗前技术培训 熟悉图纸、规范 技术交底总结表彰先进质量工作检验 现场Q C 小组 改进工作质量制度教育计划 经济责任制 T Q C 教育 作业队质量小组 各项工作制度和标准 经济法规 创优规化 贯彻I S O 9001质量标准,推行全面质量管理 质量管理领导层小组提高质量意识 实现质量目标 检查落实 为用户服务 质量第一 技术保证组织保证施工保证思想保证质 量 保 证 体 系 框 图 制度保证
10.2.2 质量管理机构 建立由项目经理和总工程师、副项目经理、质检负责人员参与组成的量管理领导小组，领导和组织实施本工程质量管理、兑现本工程质量目标；质量管理领导小组是负责工程质量管理的实施组织机构，领导和组织项目作业队质量小组、质量自检小组和各质量QC 小组开展保证工程质量的各项攻关和管理活动。安全质量部是本工程实施过程中质量管理的执行机构，在进行质量专检的同时，对质量管理制度、标准和规定的执行情况进行监督、检查，实行质量管理“一票否决权”。见图10-2。 班组质量检查 班组安全检查作业队安全质量检查小组 项目部安全质量检查员 项目部安全质量领导小组 图10-2 质量管理组织机构 10.2.3 过程质量管理
工程测量管理规定 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
工程测量管理办法 第一条测量机构设置和测量人员管理 1、集团公司项目部、分部两级总工程师及架子队技术主管必须抓好测量管理工作，项目部、分部、架子队必须安排一名专职测量工程师主抓测量工作。 2、分部专业测量工程师具备大专以上学历、五年以上现场测量经验，熟练掌握常规工程测量的全过程，能进行工程测量设计和数据处理工作。 3、架子队测量工必须具有中专以上文化程度，有丰富的现场测量经验，熟悉各种常规工程测量仪器的操作要点和使用方法，能进行常规测量计算工作。 4、测量人员持证上岗，各施工单位测量人员，特别是专业测量工程师和主要测量人员要保持相对稳定，不得随意调换工作岗位或调离。特殊情况非调换不可，必须经上一级总工程师审查批准后，由本级总工程师组织有关人员进行工作交接。各项测量交接（测量资料、桩橛）要清楚，交接手续要齐全，交接双方签字认可，并形成纪要作为资料保存。 5、主要测量人员名单、上岗证、工作简历分别上报集团公司项目部、分部两级工程部存档。 第二条测量工作标准依据 成渝客专工程测量精度要求高，实施作业要求规范严格，各测量人员严格执行铁建设（2006）189号，客运专线无碴轨道铁路工程测量暂行规定及成渝客专有关测量规定。 第三条测量工作范围及职责 1、工作范围 集团公司项目部
根据我管段的工程情况，集团公司项目部具体负责以下工作： ○1参与全线工程项目的交接桩、复测工作； ○2对特大桥和地形、线形复杂大桥等大型项目进行控制测量工作； ○3对分部的结构物控制测量进行换手复测； ○4负责组织对分部的工程复测进行核对，每半年不少于一次； ○5对分部测量队上报的长大隧道、特大桥、重点曲线大桥的控测资料进行复核。 各分部 根据分部承担工程任务特点，分部测量队负责以下工作: ○1参加集团公司项目部组织的与分部项目有关的工程交接桩、复测及隧道、特大桥的布网控测工作。 ○2负责本分部的工程交接桩、复测、竣工测量，并将测量成果向所属施工单位办理移交。 ○3对桥梁中线桩难以直接测定或轴线布局达不到精度要求的特大桥进行控制测量及墩台中心的测定。 ○4对于特大桥和线形复杂的曲线大桥等大型项目进行平面控制测量和高程控制测量。○5负责对本分部和相邻分部之间结合部的控制测量和贯通测量。 ○6负责铺设轨道贯通和竣工测量及永久桩橛的埋设。 ○7定期对本分部工程项目进行复测核对，一般情况下，每三个月不少于一次。 架子队 ○1参加集团公司项目部、分部两级组织的交接桩、复测及重点工程的控制测量工作。○2负责保护集团公司、分部精测队交给的导线桩、中线控制桩和水准基点桩。 ○3负责本队所承担工程项目的施工放样测量。
2 建筑施工测量基础知识 2 建筑施工测量基础知识 [精编习题] 一、判断题 1(地形图的比例尺一般用分子为“1”的分数形式来表示。( ) 2(等高线如果不在本幅图内闭合，则必在相邻的其他图幅内闭合。( ) 3(等高线平距大表示地面坡度大，等高线平距小表示地面坡度小，平距相同则坡度相同。 ( ) 4(在测量工作中，误差和错误都是不可避免的。( ) 5(等高距是指相邻两条等高线的高差。( ) 6(示坡线是垂直于等高线的短线，用以指示坡度下降方向。( ) 7(观测过程中产生的粗差属于偶然误差。( ) 8(城市基本比例尺地形图为1:500、1:1000、1:2000的比例尺地形图。( ) 9(一幅地形图中能有两种不同等高距存在。( ) 10(地形图有地物、地貌、比例尺三大要素。( ) 11(城市测量规范中规定，中误差的两倍为最大误差。( ) 12(系统误差影响观测值的准确度，偶然误差影响观测值的精密度。( ) 13(权只有在不等精度观测中才有意义。( ) 14(误差传播定律是反映直接观测量的误差与函数误差的关系。( ) 15(对测绘仪器、工具，必须做到及时检查校正、加强维护、定期检修。( ) 16(工程测量应以中误差作为衡量测绘精度的标准，三倍中误差作为极限误差。( )
17(地形的分幅图幅按矩形(或正方形)分幅，其规格为40cm×50cm或 50cm×50cm。 ( ) 18(地形图的地物符号通常分为比例符号、非比例符号和线状符号三种。( ) 19(地面上高程相同的各相邻点所连成的闭合曲线称为等高线，相邻等高线之间的水平距离称为等高距。( ) 20(根据比例尺精度δ=0.1mm×M，施测1:1000比例尺地形图时，距离测量的精度只需达到0.1m。( ) 21(鞍部是两山脊之间的低凹部分，山谷是相邻两山头间的低凹部位。( ) 22(高程相等的点必定在同一等高线上。( ) 23(一次测量的中误差为m，则n个测回的算术平均值比一次测量中误差提高倍。( ) 24(由于图纸伸缩而产生的误差基本上可以消除。( ) 25(可以减少估计误差的一种复式比例尺称为斜线比例尺。( ) 26(将各种比例尺的地形图进行统一的分幅和编号是为了便于测绘、拼接、使用和保管。 ( ) 27(按国际上的规定，1:1000000的世界地图实行统一的分幅和编号。( ) 28(某幅图西南角的坐标x=3530.2km，y=531.0km，则其编号为 3530.0,531.0。 ( ) 29(同一地物，在大比例尺图上采用依比例符号，而在中、小比例尺图上可能采用不依比例符号或半依比例符号。( ) 30(地形图上用文字、数字或注记符号对地物的性质、名称、高程等加以说明，称为地物注记。 ( ) 31(等高线是目前大比例尺地形图上最常用的表示地物的一种方法。( )
目录 -3 -5 -10
1 -1 2 3
测量管理制度 一、总则 第一条为加强项目工程测量工作，规范管理程序及工作流程，确保工程项目的各类建（构）筑物按设计准确定位，预防测量事故，确保工程质量，结合国家、行业有关标准及中铁开投遵余高速公路项目筹备组相关规定，特制定本制度，并严格遵照执行。 第二条本制度内容有：测量队职能及测量人员岗位职责、测量质量控制制度、测量双检制、测量交底制、测量仪器及测量资料管理制度。 第三条工程测量工作依据 《全球定位系统(GPS)测量规范》(GB/T18314-2009) 《国家一、二等水准测量规范》(GB/T12897-2006) 《国家三、四等水准测量规范》(GB/T12898-2009) 《工程测量规范》(GB50026-2007) 《公路勘测规范》（JTG C10-2007） 《公路勘测细则》（JTG/T C10-2007） 本制度适用于中铁隧道集团遵义至余庆高速公路TJ-Ⅷ标项目经理部。 二、测量队职能及测量岗位职责 1、测量队的管理职能 贯彻落实国家、行业有关标准及文件，执行开投公司、指挥部制订的管理办法； 负责实施或协调公司主管部门实施管段内独立控制网测量、标段控制网复测、控制点坐标移交、施工测量、监控量测、竣工测量、控制网定期复核等测量工作。配备专业测量人员负责测量管理工作，项目总工或项目技术负责人对测量成果进行复核确认；
工程开工前，制定测量工作规章制度、编制测量方案、工程测量计划，完成后应整理测量成果书，报送建设单位或监理单位审批后实施； 负责标段内加密控制桩、临时桩点的埋设、负责标段范围内所有测量桩橛的保护； 负责建立测量仪器管理、测量人员管理台帐，按月更新； 负责定期对测量仪器进行校核及鉴定； 负责项目测量资料管理。 2、岗位职责 （1）测量工程师岗位责任 参加施工前坐标控制点和水准点的交接、复测工作； 对整个项目测量工作要进行宏观把控，及时对量测数据进行分析反馈指导施工； 督导测量人员正确使用和保养各种测量器具，使其处于良好状态。做好测量仪器的使用、养护、保管、按照程序文件要求做好测量仪器台帐，按时鉴定仪器。 建立对坐标和高程控制网，对轴线桩、护桩及水准点保护措施； 紧密配合施工，做好充分的准备工作，制定切实可行的与施工同步的测量放线方案； 按规定对测量结果实施统计和分析，解决施工中遇到的各种技术问题。及时向主管领导汇报施工技术工作； 定期按规定等级对测量控制点进行联测复查，确保测量准确无误； 须在整个施工的各个阶段和各主要部位做好放线、验线工作，并要在审查测量放线方案和指导检查测量放线工作等方面加强工作，避免返工； 验线工作要从审核测量放线方案开始，在各主要阶段施工前，对测量放线工作提出预防性要求，真正做到防患于未然；
建筑工程施工测量管理制度 8.1 主要内容 本章规定了建筑施工测量管理方面的内容，具体包括：管理机构与程序，新开工程定位放线及水准点引测，沉降观测，测量仪器的管理及使用。 8.2 测量管理机构 8.2.1 公司设测量管理人员，在技术质量部领导下工作，负责公司的测量管理工作和施工中测量技术的指导工作。 8.2.2 区域公司设测量人员，在本单位技术科的领导下工作，负责本单位的测量管理工作及测量和施工中测量技术的指导工作。 8.2.3 项目部设专（兼）职测量人员，接受项目主管工程师的领导，负责本项目的工程施工测量放线工作。 8.3新开工程定位放线及水准点引测 8.3.1 各区域公司测量人员负责本单位新开工程的定位放线及水准点引测工作。 8.3.2 工程定位放线应有项目主管工程师或工长在现场。工程定位放线后测量人员及时绘制出定位放线记录和定位放线验线记录，由项目主管工程师复核签字，同时通知甲方等有关部门进行验线签字。 8.4 建筑工程的沉降观测 8.4.1 沉降观测工程的范围： 8.4.1.1 根据地基损坏造成建筑物破坏后果的严惩性，将建筑物分为三个安全等级。
建筑物安全等级 对一级建筑物应在施工期间及使用期间进行沉降观测，并应将实测资料作为建筑物地基基础工程质量检查的依据之一。 8.4.1.2 根据桩基损坏造成建筑物的破坏后果（危及人的生命、造成经济损失、产生社会影响）的严重性，桩基设计时应根据下表选用适当的安全等级。 建于粘性土、粉土上的一级建筑桩基及软土地区的一、二级建筑桩基，在其施工过程及建成后使用期间，必须进行系统的沉降观测直至沉降稳定。对建于砂土、碎石类土上的桩基，由于其沉降量小，时效不显著，无需进行观测。如设计有特殊要求，按设计要求。 8.4.1.3 对于二、三级建筑物可根据设计、勘察要求，确定是否进行沉降观测，原则上建筑物在施工期间均应进行沉降观测。 8.4.2沉降观测点的布设 每个工程至少应有3个稳固可靠的点作为基准点；基准点要求建立在变形区以外的稳定山区，同大地测量点比较，要求具有更高的稳定性，其平面控制点一般应有强制归心装置。 工作基点应选在比较稳定的位置，对通视条件较好或观测项目较少的工程，可不设立工作基点，在基准点上直接测定变形观测点；要求这些工作极点在观测期间稳定不变，测量变形点时作为高程和坐标的传递点，同基准点一样，其平面控制点应设有强制归心装置。 沉降观测点的布置，应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定，数量不少于6个。点的设置应牢固，便于观测，还要求形式美观，结构合理，且不破坏变形体的外观和使用，点位应避开障碍物，便于观测和长期保存。点的位置宜选在下

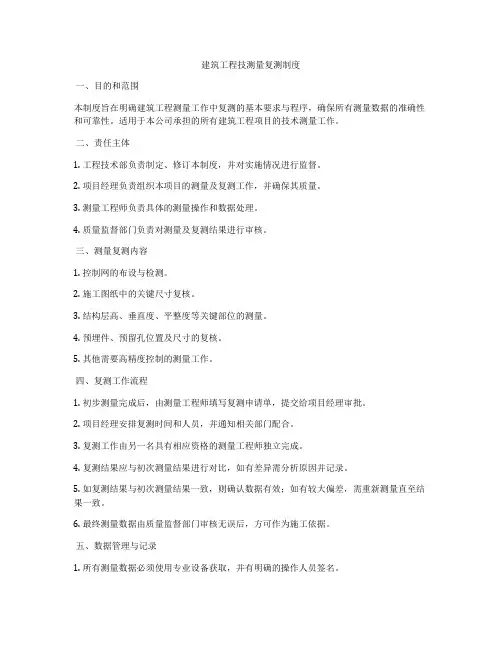

测量复核制度 第一条总则 测量工作是工程建设的重要环节，是保证工程进度与工程质量必要而重要的手段。它既是工程建设施工阶段的重要技术基础工作，又为施工和运营安全提供必要的资料和技术依据。做好工程测量管理，提高测量成果质量，是防止测量事故发生，确保工程质量，加快施工进度，提高经济效益的前提和保证。 第二条项目部测量管理实行“三级管理，两级测设、三级复核”的测量制度。 （一）“三级管理”是指公司、项目部、工区按照规定的职责范围实施分级管理；各级工程管理部作为本级履行管理职能的具体部门，实行系统垂直管理。 （二）“两级测设”是指项目部（测量班）、公司临时组建测量队两级测设机构进行测设。项目部（测量班）主要进行施工过程中的放样测量、测设工作，公司（临时组建测量队）主要进行控制网的复测、联系测量结果复核以及现场放样的抽检。 （三）“三级复核”是指工区、项目部、公司（临时组建测量队）三级复核。工区测量复核主要是指现场放样测量和对项目部测量成果的复核。项目部测量复核主要包括现场换手测量复核；公司（临时组建测量队）复核包括项目部测量成果的复核、控制网的复核和放样复核等。
第三条施工交接桩 （1）项目交接桩事宜由项目部总工程师负责与建设单位、设计单位联系办理。 ）交接桩时，工程管理部要按设计部门提供的线路控制桩表，2（．基线桩表、水准点表等逐个进行点交，做好桩位状况（名称、标志钉、桩材、完好程度、受损状况、有无护桩等）的检查记录，建立桩位标识。 （3）接桩完毕后，填写交接桩记录，并将缺桩和桩撅损坏情况填写清楚，交接工作完成后，双方办理签字交接手续。 第四条复核测量 （1）复测前，项目总工程师组织编写测量方案策划书，明确测量的内容、人员分工、时间要求、资料报告等内容。 （2）项目总工程师组织测量队（组）负责项目的桩点资料交接和施工测量，提交测量成果书，经项目总工程师审查，报监理单位审批后实施。 （3）隧道长度6 公里以上、产值超过1 亿元的工程项目，测量方案策划书报上级工程管理部审核、总工程师批准后实施，测量成果报告书经上级总工程师批准后，方可开工。 （4）复测时，以原测设桩位为准，发现问题与原测设人员探讨并取得一致意见。以基线坐标控制的铁路站线，要核对新旧设备、设施间相对关系，满足限界和设计要求。 （5）复测时，应采用两种不同的方法或两人换手测量的方法进行。
《建筑工程测量》课程基础知识 训练手册 班级 姓名 学号 指导教师 湖州职业技术学院建筑与艺术分院 2010年 3月 1 日
目录 第一部分基础知识 (1) 第一篇：测量基础 (1) 第二篇：水准测量 (2) 第三篇：角度测量 (4) 第四篇：距离测量与直线定向 (5) 第五篇：测量误差的基本知识 (7) 第六篇：小区域控制测量 (8) 第七篇：全站仪使用 (9) 第八篇：地形图测绘与应用 (10) 第九篇建筑工程测量 (11) 第十篇 GPS定位原理及应用简介 (12) 第二部分：案例分析题 (13) 第一篇测量基本能力 (13) 第二篇小区域控制测量能力 (25) 第三篇测设的基本能力 (31) 第四篇建筑施工测量能力 (33) 第五篇地形图基本应用能力 (37)
第一部分基础知识 第一篇：测量基础 1、地面点到高程基准面的垂直距离称为该点的（）。 A.相对高程 B.绝对高程 C.高差 D.差距 2、地面点的空间位置是用（）来表示的。 A.地理坐标 B.平面直角坐标 C.坐标和高程 D.高斯平面直角坐标 3、绝对高程的起算面是（）。 A.水平面 B.大地水准面 C.假定水准面 D.大地水平面 4、测量工作中野外观测中的基准面是（）。 A.水平面 B.水准面 C.旋转椭球面 D.圆球面 5、测量学是研究如何地球的形状和大小，并将设计图上的工程构造物放样到实地的科学。其任务包括两个部分：测绘和（） A.测定 B.测量 C.测边 D.放样 6、测量学按其研究的范围和对象的不同，一般可分为：普通测量学、大地测量学、（）摄影测量学、制图学。 A.一般测量学 B.坐标测量学 C.高程测量学 D.工程测量学 7、静止的海水面向陆地延伸，形成一个封闭的曲面，称为（） A.水准面 B.水平面 C.铅垂面 D.圆曲面 8、测量工作中，内业计算所采用的基准面是（）。 A.水平面 B.水准面 C.旋转椭球面 D.竖直面 9、在高斯6°投影带中，带号为N的投影带的中央子午线的经度λ的计算公式是（）。 A.λ=6N B.λ=3N C.λ=6N-3 D.λ=3N-3 10、在高斯3°投影带中，带号为N的投影带的中央子午线的经度λ的计算公式是（）。 A.λ=6N B.λ=3N C.λ=6N-3 D.λ=3N-3 11、测量上所选用的平面直角坐标系，规定x轴正向指向（）。 A.东方向 B.南方向 C.西方向 D.北方向 12、在6°高斯投影中，我国为了避免横坐标出现负值，故规定将坐标纵轴向西平移（）公里。 A.100 B.300 C.500 D.700 13、在半径为10Km的圆面积之内进行测量时，不能将水准面当作水平面看待的是：（） A.距离测量 B.角度测量 C.高程测量 D.以上答案都不对

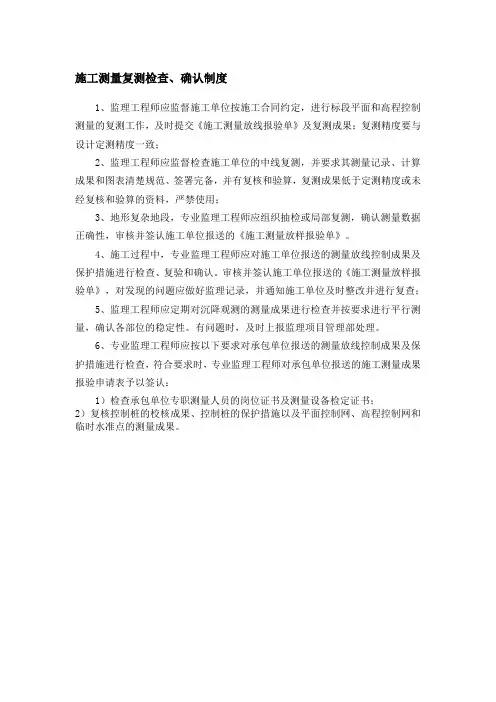

测量、监测管理办法 编制： 审核： 批准： 华铁工程咨询有限责任公司 北京地铁7号线工程土建施工监理03合同段 二〇一〇年五月
1.工程概况 1.1工程简要情况 北京地铁7号线是一条位于南城地区、总体呈东西走向的线路，分布在丰台区、宣武区、崇文区、朝阳区四个行政区。线路起点位于北京最大的铁路交通枢纽----北京西客站，以地下方式敷设，沿羊坊店南路向南至广安门外大街，然后向东沿广安门大街、广渠门大街至东四环，线路直穿东二环广渠门、东三环双井、东四环大郊亭，继续向东到在规划仓储西路转向南，沿着规划仓储西路向南穿越规划绿地到达化工路，穿过化工路后沿垡头西路向南至垡头南路再转向东，穿过双丰铁路，进入玻璃二厂、染化厂等工业用地范围，线路沿规划道路向东南铺设，达到终点站焦化厂。 为满足车辆的检修、存放及保证各专业设备维修，在焦化厂范围内设新建车辆段与综合基地一座。焦化厂车辆段考虑与上部建设开发相结合的因素。 线路全长23.67km，全部为地下线，全线共设车站21座，平均站间距1.14km，原焦化厂内设置车辆段一处。 1.1.2 标段划分 北京地铁7号线土建施工监理第03合同段（以下简称“本合同段”），起点于7号线磁器口站（不含）终点于大交亭站（不含）。全长5.58km。包括4座车站（广渠门内站、广渠门外站、双井站、九龙山站）和5段区间（磁器口站～广渠门内站区间、广渠门内站～广渠门外站区间、广渠门外站～双井站区间、双井站～九龙山站区间、九龙山站～大郊亭站区间）。 本监理合同段包括3个土建施工标段：05土建施工标段由中铁一局施工、06土建施工标段由中铁十三局施工、07土建施工标段由中铁十九局施工。其中，05土建施工标段包括2座车站（广渠门内站、广渠门外站）和2段区间（磁器口站～广渠门内站区间、广渠门内站～广渠门外站区间）；06土建施工标段包括1座车站（双井站）和2段区间（广渠门外站～双井站区间、双井站～九龙山站区间）。07土建施工标段包括1座车站（九龙山站）和1段区间（九龙山站～大交亭站区间）。 2.检查、复核依据 2.1《工程测量规范》GB50026-2007
施工测量工作管理制度 一、总则 第一条为规范工程测量工作，解决和处理施工过程测量方面的问题，配合并确保施工正常进行。同时，为了明确各方职责，保证测量工作满足施工要求，测量数据准确、可靠，确保满足无砟轨道铺设条件及动车组对线路高稳定性和高平顺性的要求,贯彻”三网合一”的理念，特制定本管理制度。 第二条工程测量工作要认真执行国家的法律、法规，行业的标准、规范以及有关设计方案。 二、机构和职责 第三条组织机构 工区按照两级对工程测量进行管理，在工区总工程师的领导下，工程部负责本标段工程测量管理工作。 工区成立测量工作领导小组。办公室设在工程部，负责本标段工程测量管理领导小组日常工作。 组长： 副组长： 组员：工程部、安质部等部门成员及各架子队长 工程部为归口管理部门 第四条工区工程部主要职责： 1、负责对施工范围内各架子队测量工作进行监督和管理；
2、负责加强从业人员的教育、培训以及持证上岗； 3、参加工区组织的各自管段测量设计交底，复核设计测量方案，点收设计移交的精密控制点，签署交接桩纪要； 4、负责在设计精密控制网基础上根据施工需要加密施工控制点。 （1）加密点的选点要求 加密点应选埋在便于施工放样和保存的地方，应在设计单位的CPI或者CPII控制点间进行加密，两加密点的距离应不短于300米；相邻点之间要求通视，应用GPS测量时，加密点应埋设在开阔地带，并远离高压线、发射塔架以及树木等遮盖物。 （2）加密点的埋设要求 加密点的埋设应参照铁四院《际铁路精密控制测量成果表》中的埋设深度进行埋设。际铁路施工工期较长，为保证控制点长期保存，避免锈蚀，加密点标心应采用不锈钢桩头，十字丝刻划，标石采用混凝土现场浇注，标石面规格为40cm×40cm。埋石应低于地面，四周采用方砖砌保护墙进行围护，建议顶面加盖水泥板进行防护。 （3）加密点命名原则 为防止加密点点名命名重复，在使用时造成混淆，以距离设计单位CPI、CPII点最近的地点名为基础，点名加后缀，如在某个设计控制点附近加密两个点，第一个点名后缀为“-1”，第二个点名后缀为“-2”，依次类推，点名应标识清楚，便于识别和保存。 （4）加密点控制点的施测 加密点应采用导线测量或GPS测量的方法进行施测。采用导线法进行加密测量时，应参照四等导线测量的技术要求进行测量，采用附合导线或者导线网的形式布网；采用GPS测量进行加密时，应参照C
施工测量 管理制度 编制人： 审核人： ******项目部 施工测量管理制度 一.总则 1.1项目经理全面负责本工程项目施工测量的管理工作。 1.2项目总工程师负责本工程项目施工测量的技术管理工作，施工测量方案的审核，对工程测量定位、基槽放线进行验收，并定期对测量放线抽查验收。 1.3项目测量工程师负责本工程施工测量方案、施工测量交底的编制、参加日常施工测量的验线工作，以及各项测量记录的填写、报审等工作。 1.4工程测量是做好施工技术准备、保证工程施工顺利进行、确保工程质量的重要环节，各级施工管理人员必须重视和支持测量工作。测量人员必须持证上岗，明确职责，严格岗位责任制，做好工程测量工作。 1.5所有施工测量必须严格按照国家及地方法规、规范进行施测。 二、施工测量中的制度 2.1施工测量准备工作 2.1.1组建测量组 项目经理部应在工程开工前组建测量组，所有测量人员持证上岗；公司技管中心对公司的施工测量人员进行不定期的专业培训。 2.1.2施工图审核： 2.1.2.1施工图的审核由项目总工程师组织，测量工程师、项目测量组相关成员参加。
2.1.2.2施工图的审核包括：审核总平面图、建筑施工图、结构施工图、机电设备施工图等。 2.1.2.3施工图审核的内容包括：坐标与高程系统、建筑轴线关系、几何尺寸、各部位高程等，并及时了解和掌握有关工程的设计变更文件，以确保测量放线数据准确可靠。 2.1.3施工测量定位依据点及水准点的管理： 2.1. 3.1施工测量定位依据点及水准点由建设单位提供。 2.1. 3.2施工测量定位依据点及水准点的交接：由建设单位主持，建设单位、设计单位、监理单位和施工单位在现场进行，项目总工程师参加。 2.1. 3.3进行桩点交接时，相应资料必须齐全，一切测量数据、附图和标志等必须是正式、有效、原始文件。 2.1. 3.4交接桩工作办理完毕后，项目总工程师负责填写交接桩记录表，一式四份，建设单位、监理单位、项目部和测量组长各一份。 2.1. 3.5交接桩完成后，由项目总工程师负责组织测量工程师、测量班组成员对桩点进行复测，如发现问题，及时将问题提交给交桩单位研究解决。 2.1. 3.6测量组应对桩点进行妥善保护、标识，测量组长应经常巡视桩的保护情况，未经项目总工程师同意，严禁破坏或移动。 2.1.4施工测量方案和测量交底 2.1.4.1所有建筑工程施工前均应编制施工测量方案，施工测量方案由项目测量工程师编制，审核由项目总工程师审核，分公司总工程师审批执行。 2.1.4.2施工测量方案审批后，由项目总工程师主持、测量工程师负责对测量班组成员、施工队等其他相关人员进行施工测量交底。 2.1.4.3在施工过程中，根据需要，项目测量工程师应不定期进行测量交底，确保施工测量准确。 2.1.5测量仪器和工具的检验校正 2.1.5.1所使用的仪器必须要通过国家注册检定单位检定，保证其处于良好的使用状态，并向项目部质检部门出示仪器的检定证书和相关证明。各种测量仪器使用前后必须进行常规检验校正，在使用过 程中做好维护，使用后及时进行养护；严禁使用未经检验和鉴定、校正不到出厂精度、超过鉴定周期，以及零配件缺损和示值难辩的仪器。 2.1.5.2测量人员在使用仪器前，必须熟悉和掌握并严格遵守测量操作规程。
工程施工测量管理实施细则 第一章总则 目的和意义 施工测量工作是工程建设的重要环节，是技术管理工作的重要组成部分，为进一步加 强施工测量管理工作，明确测量工作的任务和职责，确保测量工作及时地、精确地满足施 工生产的需要，特制定本细则。 施工测量是工程开工前、工序作业前、项目竣工前技术准备工作的重要环节，又是对 已完工的工程实体位置、高程、几何尺寸检测及位移变形观测的重要手段。它既是工程建 设施工阶段的重要技术基础工作，又为施工和运营安全提供必要的资料和技术依据。总体 要求 为保证工程测量成果的准确性和及时性，必须建立完善的工作制度，合理组织测量人员，配置相应的仪器设备，严格按照设计及工程测量规范的要求进行测量，在满足测量精 度的基础上积极为施工生产服务，确保工程进度、质量和安全。 原则 在测量布局上，应遵循“由整体到布局”的原则；在测量精度上，应遵循“由高级到低级” 的原则；在测量次序上应遵循“先控制后碎步”的原则；在测量过程中应遵循“随时检查， 杜绝错误”，“前一步工作未作检核不进行下一步工作”的原则。 施工测量的依据 施工测量以工程合同、设计文件（含变更设计）、设计单位提供的控制桩资料、工 程所属行业测量技术规范（规则）为依据。 施工测量的三个阶段 施工测量工作分三个阶段，即开工准备阶段测量、施工阶段测量和竣工阶段测量。开工准 备阶段测量包括：交接桩、设计控制桩贯通复测、施工控制网建立、地形地貌复核测量。 施工阶段测量包括：施工放样测量、工序检查测量、施工控制网复测、沉降位移变形观测 及安全监控测量。竣工阶段测量包括：竣工贯通测量和工点竣工测量。 设计控制桩交接 参加由建设单位组织的设计、监理和施工单位参加的现场交接桩工作，根据设计院提供的 资料，对设计平面控制桩和高程控制桩等逐一进行现场确认接收，做好交接记录，办理交 接桩签认手续。交接记录应详细注明缺桩和桩损情况及存在问题和处理意见。接桩后及时 清理桩址周围杂物，建立醒目的桩位标志，并进行必要的保护。 设计控制桩贯通复测 根据设计控制桩的精度等级要求，编制平面、高程控制点施工复测方案, 控制点加密测量方案,经监理工程师批准后，对设计平面控制桩及高程控制桩进行贯通复测，对丢失或损坏的控 制桩点进行补设（或由设计补设），并与相临标段的设计控制桩进行联测（不少于两个桩点），当复测成果与设计不相符时，应及时与设计沟通解决。完成后编制复测成果报告书，经监理、设计签字确认后使用。 施工控制网建立 在熟悉本标段设计路线和结构工程平面图的基础上，根据施工测量的需要，确定在设计控 制网点的基础上进行加密或重新布设测量控制网点，相邻加密桩点保证通视且间距不宜超 过300m。测量完成后编制施工控制网测量成果报告书，经监理复核确认批准后方可用于 施工放线测量。 地形地貌复核测量
内部管理制度系列 施工计量管理制度（标准、完整、实用、可修改）
编号：FS-QG-65612施工计量管理制度 Construction measurement management system 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 施工项目计量管理制度(详细版) 1.总则 (l)根据《中华人民共和国计量法》、《中华人民共和国计量法实施细则》，制订本制度。 (2)为了加强和完善公司计量工作监督与管理，认真贯彻执行国家计量法，保证量值传递的准确和统一，提高工程质量，降低各种消耗，提高经济效益，保证安全生产等目的，特制订本制度。 2.计量工作管理系统 (l)公司建立以总工程师为首的计量工作领导小组，负责领导公司的计量管理工作。技术管理部为公司计量工作的职能管理机构。 (2)基层单位的计量工作由项月总下程师负责领导，日
常业务丁作由计量员(兼职)负责。 3.计量器具流转制度 (l)计量器具的选用 l)各基层单位在每个单位工程开工前，应根据工程实际情况和建筑安装工程施工规范、规程、质量检验评定标准等技术文件要求，选择适用的计量器具。 2)计量器具选用时，应满足以下内容: a.所选计量器具的计量单位与所要测量的参数的计量单位都应为法定计量单位，且二者一致。 b.所选计量器具的准确度等级应高于所要测量参数的允许误差值的3~5倍。 c.所选计量器具的量限应大于所要测量的参数的全量限的1/3。 (2)计量器具的采购 l)公司所属各单位要求购置计量器具时，应由计量员填写计量器具购置申请单，一式两份，报公司技术管理部审核批准后实施。单件器具超过200元的，还须经总工程师审批。 2)购置计量器具时，在满足生产经营技术标准的前提下，
承赤高速公路第七合同段 编制： 复核： 审批： 中国中铁电气化局集团 西安铁路工程有限公司承赤七合同项目部 二0一一年二月 一、职能分工 1、本工地设测量工程师一名，行政和业务上受总工程师领导。测量工程师主要负责如下工作，并对其工作负技术责任： ⑴做好施工测量仪器设备的管理，充分发挥其使用效能； ⑵认真建立测量仪器技术台帐，负责每台仪器履历薄的填写； ⑶负责工程项目的交接桩开工前的复测和贯通测量及施工中的各导线点、中线控制桩的测量、水准点复测； ⑷横断面的测量及涵洞结构物的定位，桥墩台的定位测量； ⑸导线点加密及三角网的布控； ⑹检查有关负责人员的测量记录鉴认工作，并负同样技术责任； ⑺按质量程序要求进行测量，并按规定及时标定和定检测量仪器； ⑻场培训测量人员，但不能将高精度、结构复杂的精密测量仪器作为实习之用。 2、测量工程师下设测量组。测量组成员在测量工程师的带领下，主要负责工程开工前交接桩工作；贯通复测；建立重要建筑物控制网；平时施

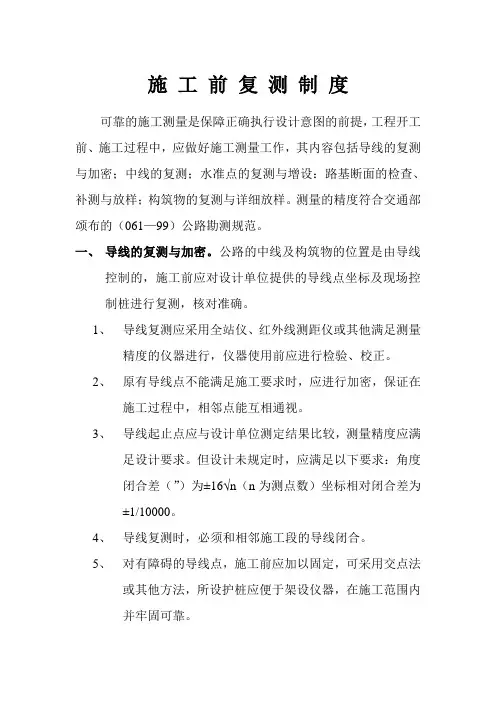

工放样；竣工测量。 二、测量工作内容及要求 1、为保证建筑物测设的精度，先需建立高精度的施工控制网。施工控制网测量分为平面控制测量和高程控制测量两部分。对设计单位交付的控制桩（平面控制桩和水准控制点）进行复测，以检定控制网的可靠性。 导线网贯通测量成果书由监控工程师批复后，依据导线贯通测量成果，在已知导线网的基础上，进行洞口加密导线网的布设。 2、施工加密控制网由项目部主持，测量工程师负责带领测量组布设、外业测量、内业资料的计算整理。加密导线网以贯通控制桩为基础，采用闭合和附合方式进行测设。加密导线网测量成果书需经监理工程师批准后，方可用于施工放样测量。 3、加密导线网选择在稳定牢固、易于保存且通视良好处，测点粗钢筋锯刻十字丝深埋保护，并用砼灌注捣实，不允许单纯划红线或钉木桩做为控制桩。 4、导线网测量应按照规范要求进行，且复测误差要求如下： ⑴导线长度≤9km″。 ⑵平均边长≤。 ⑶测距中误差≤18mm，测距相对中误差1/8000。 ⑷测角中误差≤″ ⑸测回数（2″级仪器）≤6 ⑹导线全长相对闭合差≤1/35000。 ⑺极限误差(最大误差)不超过中误差的2倍。
