计算机仿真技术CAD-习题(答案)

第0章绪论

0-1 什么是仿真？它所遵循的基本原则是什么？

答：

仿真是建立在控制理论、相似理论、信息处理技术和计算机技术等理论基础之上的，以计算机和其他专用物理效应设备为工具，利用系统模型对真实或假想的系统进行试验，并借助专家经验知识、统计数据和信息资料对试验结果进行分析和研究，进而做出决策的一门综合性的试验性科学。

它所遵循的基本原则是相似原理。

0-2 仿真的分类有几种？为什么？

答：

依据相似原理来分：物理仿真、数学仿真和混合仿真。

物理仿真：就是应用几何相似原理，制作一个与实际系统相似但几何尺寸较小或较大的物理模型（例如飞机模型放在气流场相似的风洞中）进行实验研究。

数学仿真：就是应用数学相似原理，构成数学模型在计算机上进行研究。它由软硬件仿真环境、动画、图形显示、输出打印设备等组成。

混合仿真又称数学物理仿真，它是为了提高仿真的可信度或者针对一些难以建模的实体，在系统研究中往往把数学仿真、物理仿真和实体结合起来组成一个复杂的仿真系统，这种在仿真环节中有部分实物介入的混合仿真也称为半实物仿真或者半物理仿真。

0-3 比较物理仿真和数学仿真的优缺点。

答：

在仿真研究中，数学仿真只要有一台数学仿真设备（如计算机等），就可以对不同的控制系统进行仿真实验和研究，而且，进行一次仿真实验研究的准备工作也比较简单，主要是受控系统的建模、控制方式的确立和计算机编程。数学仿真实验所需的时间比物理仿真大大缩短，实验数据的处理也比物理仿真简单的多。

与数学仿真相比，物理仿真总是有实物介入，效果直观逼真，精度高，可信度高，具有实时性与在线性的特点；但其需要进行大量的设备制造、安装、接线及调试工作，结构复杂，造价较高，耗时过长，灵活性差，改变参数困难，模型难以重用，通用性不强。

0-4 简述计算机仿真的过程。

答：

第一步：根据仿真目的确定仿真方案

根据仿真目的确定相应的仿真结构和方法，规定仿真的边界条件与约束条件。

第二步：建立系统的数学模型

对于简单的系统，可以通过某些基本定律来建立数学模型。而对于复杂的系统，则必须利用实验方法通过系统辩识技术来建立数学模型。数学模型是系统仿真的依据，所以，数学模型的准确性是十分重要。

第三步：建立仿真模型

即通过一定算法对原系统的数学模型进行离散化处理，就连续系统言，就是建立相应的差分方程。

第四步：编制仿真程序

对于非实时仿真，可用一般高级语言或仿真语言。对于快速的实时仿真，往往需要用汇编语言。

第五步：进行仿真实验并输出仿真结果

通过实验对仿真系统模型及程序进行校验和修改，然后按系统仿真的要求输出仿真结果。

0-5 什么是CAD技术？控制系统CAD可解决哪些问题？

答：

CAD技术，即计算机辅助设计（Computer Aided Design），是将计算机高速而精确的计算能力、大容量存储和数据处理能力与设计者的综合分析、逻辑判断以及创造性思维结合起来，以加快设计进程、缩短设计周期、提高设计质量的技术。

控制系统CAD可以解决以频域法为主要内容的经典控制理论和以时域法为主要内容的现代控制理论。此外，自适应控制、自校正控制以及最优控制等现代控制策略都可利用CAD技术实现有效的分析和设计。

第1章仿真软件——MATLAB

1-1 对于矩阵A=[1 2;3 4]，MATLAB以下四条命令：

A.^(0.5)；A^(0.5)；sqrt(A)；sqrtm(A)

所得结果相同吗？它们中哪个结果是复数矩阵，为什么？

答：

A.^(0.5)=[1.0000 1.4142;1.7321 2.0000]；

A^(0.5)= [0.5537 + 0.4644i 0.8070 - 0.2124i;1.2104 - 0.3186i 1.7641 + 0.1458i]；

sqrt(A)= [1.0000 1.4142;1.7321 2.0000]；

sqrtm(A) = [0.5537 + 0.4644i 0.8070 - 0.2124i;1.2104 - 0.3186i 1.7641 + 0.1458i]；

其中，“A.^(0.5)”表示向量的乘方，“A^(0.5)”表示矩阵的乘方，“sqrt(A)”只定义在矩阵的单个元素上，即分别对矩阵的每个元素进行运算，“sqrtm(A)”表示对矩阵（方阵）的超越函数进行运算。

1-4 求二元函数方程组：sin(x-y)=0,cos(x+y)=0 的解。

答：

>>[x,y]=solve('sin(x-y)=0','cos(x+y)=0','x','y')

x =

-1/4*pi

1/4*pi

y =

-1/4*pi

1/4*pi

1-5 求函数y(t)=exp(-t)*|sin[cost]|的最大值（0<=t

答：

>>f='(-1)*exp(-(abs(x)))*abs(sin(cos(abs(x))))';

>>x=fminsearch(f,0),ymax=exp(-(abs(x)))*abs(sin(cos(abs(x))))

x =

ymax =

0.8415

1-6 设D2y-3Dy+2y=x,y(0)=1,Dy(0)=0，求y(0.5)的值。

答：

f='D2y-3*Dy+2*y=x';g=dsolve(f,'y(0)=1,Dy(0)=0','x');x=0.5;y=eval(g) y =

0.6100

1-7 求方程cos(t)^2*exp(-0.1t)=0.5t的解。

答：

>>t1=solve('cos(t)^2*exp(-0.1*t)=0.5*t','t');t=eval(t1) t =

0.8329

1-8 求方程组：x^2+y^2=1,xy=2 的解。

答：

>>[x,y]=solve('x^2+y^2=1','x*y=2','x','y')

x =

-1/2*(1/2*5^(1/2)+1/2*i*3^(1/2))^3+1/4*5^(1/2)+1/4*i*3^(1/2)

-1/2*(1/2*5^(1/2)-1/2*i*3^(1/2))^3+1/4*5^(1/2)-1/4*i*3^(1/2)

-1/2*(-1/2*5^(1/2)+1/2*i*3^(1/2))^3-1/4*5^(1/2)+1/4*i*3^(1/2)

-1/2*(-1/2*5^(1/2)-1/2*i*3^(1/2))^3-1/4*5^(1/2)-1/4*i*3^(1/2) y =

1/2*5^(1/2)+1/2*i*3^(1/2)

1/2*5^(1/2)-1/2*i*3^(1/2)

-1/2*5^(1/2)+1/2*i*3^(1/2)

-1/2*5^(1/2)-1/2*i*3^(1/2)

1-9 求f(kT)=kexp(-akT)的Z变换表达式。

答：

>>syms k t z;f=k*exp(-a*t);F=ztrans(f,t,z)

f =

k*z/exp(-a)/(z/exp(-a)-1)

1-10 求一阶微分方程Dx=ax+by(t),x(0)=x0 的解。

答：

>>f='Dx=a*x+b*y';x=dsolve(f,'x(0)=x0','t')

x =

-b*y/a+exp(a*t)*(b*y+x0*a)/a

1-12 求以下方程组边值问题的解。

Df=3f+4g, Dg=-4f+3g, f(0)=0, g(0)=1

答：

>>f='Dx1=3*x1+4*x2,Dx2=-4*x1+3*x2';[x1,x2]=dsolve(f,'x1(0)=0,x2(0)=1' ,'t')

x1 =

exp(3*t)*sin(4*t)

x2 =

exp(3*t)*cos(4*t)

第2章控制系统的数学模型及其转换

2-1 已知系统的传递函数为

()2321

6116

s s G s s s s ++=+++

试用MATLAB 建立其状态空间表达式。答：

>>num=[1 1 1];den=[1 6 11 6];[A,B,C,D]=tf2ss(num,den) A =

-6 -11 -6

1 0 0 0 1 0 B =

1 0 0

C =

1 1 1 D =

2-2 已知系统的状态空间表达式为

()()()()()()()()()11122212 0 1 1 0-2 -3 1 11 01 1x t x t u t x t u t x t x t y t x t ???

????

???????=+???????????????????????

????

????????=????????????

试用MATLAB 求其传递函数阵。答：

>> A=[0 1;-2 -3];B=[1 0;1 1];C=[1 0;1 1];D=zeros(2,2); >> [num1,den1]=ss2tf(A,B,C,D,1),[num2,den2]=ss2tf(A,B,C,D,2) num1 =

0 1.0000 4.0000 0 2.0000 2.0000

den1 =

1 3 2

num2 =

0 0.0000 1.0000 0 1.0000 1.0000

1 3 2

2-3 已知两子系统的传递函数分别为

()()()

12G s s s =

++，()()

3G s s s =

+ 试利用MATLAB 求两子系统串联和并联时系统的传递函数。答：

>> num1=1;den1=[1 3 2];num2=1;den2=[1 3 0]; >>[num,den]=series(num1,den1,num2,den2) num =

0 0 0 0 1

den =

1 6 11 6 0

>> num1=1;den1=[1 3 2];num2=1;den2=[1 3 0]; >>[num,den]=parallel(num1,den1,num2,den2) num =

0 0 2 6 2

den =

1 6 11 6 0

2-4 设系统的状态空间表达式为

()()()()()()[]()()112212 0 11-2 -323 0x t x t u t x t x t x t y t x t ???

?????????=+??

???????????????????

??????????=????????

若取线性变换阵 1 11 -1P ??

???

设新的状态变量为1x P x ∧

-=，则利用MATLAB 求在新状态变量下，系统状态空间表达式。答：

>>A=[0 1;-2 -3];B=[1;2];C=[3 0];D=[0];P=[1 1;1 -1]; >>[A1,B1,C1,D1]=ss2ss(A,B,C,D,P) A1 =

-2 0 3 -1

B1 =

3 -1

C1 =

1.5000 1.5000

2-5 已知离散系统状态空间表达式

()()()()()()[]()

()11221210 101 3111 1x k x k u t x k x k x k y k x k ?????+????

=+?????????????+??????????????

???=?

????????

试用MATLAB 求其系统的脉冲传递函数。答：

>>A=[0 1;1 3];B=[0;1];C=[1 1];D=0;T=1;[A1,B1,C1,D1]=c2dm(A,B,C,D,T) A1 = 2.9598 7.3357 7.3357 24.9669 B1 =

1.9598

7.3357 C1 =

1 1 D1 = 0

第3章连续系统的数字仿真

3-1 已知线性定常系统的状态空间表达式为

()()()()()()[]()()112212 0 12-5 -601 2x t x t u t x t x t x t y t x t ???

?????????=+??

???????????????????

??????????=????????

且初始状态为零，试利用四阶-龙格库塔法求系统的单位阶跃响应。答：

%ex3_1.m

r=1; A=[0 1;-5 -6]; B=[2;0]; C=[1 2]; d=0; Tf=5; h=0.1;

x=[zeros(length(A),1)]; y=0; t=0; for i=1:Tf/h K1=A* x+B*r;

K2=A*(x+h*K1/2)+B*r; K3=A*(x+h*K2/2)+B*r; K4=A*(x+h*K3)+B*r;

x=x+h*(K1+2*K2+2*K3+K4)/6; y=[y;C*x]; t=[t;t(i)+h]; end

plot(t,y)

3-2 设单位反馈系统的开环传递函数

()()

2G s s s =

试利用二阶-龙格库塔法求系统的单位阶跃响应。

答：

%ex3_2.m

r=1; numo=4; deno=[1,2,0]; [num,den]=cloop(numo,deno);

[A,b,C,d]=tf2ss(num,de n);

Tf=5; h=0.1;

x=[zeros(length(A),1)]; y=0; t=0;

for i=1:Tf/h

K1=A* x+b*r;

K2=A*(x+h*K1)+b*r;

x=x+h*(K1+K2)/2; y=[y;C*x]; t=[t;t(i)+h];

end

plot(t,y)

3-4 利用input( )函数修改例3-1所给程序ex3_1.m，将其中给定的参数r，numo，deno，numh和denh利用键盘输入，使其变为连续控制系统面向传递函数的通用数字仿真程序。

答：

3-5 利用input( )函数修改例3-2所给程序ex3_2.m，将其中给定的参数r，P，W，W0和Wc利用键盘输入，使其变为连续控制系统面向结构图的通用数字仿真程序。答：

第4章连续系统按环节离散化的数字仿真

4-1 已知非线性习题如图题4-1所示，试利用连续系统按环节离散化的数字仿真方法，求输出量y的动态响应，并与无非线性环节进行比较。（图略）

答：

%ex4_1.m %主程序

R=10;

P=[0.1 1 0.5 1 5 5; 0 1 1 0 0 0; 2 1 2 0 0 0;10 1 10 0 0 0];

W=[0 0 0 -1; 1 0 0 0; 0 1 0 0; 0 0 1 0];

W0=[1;0;0;0];Wc=[0 0 0 1];

Tf=25;T=0.02;

A=P(:,1);B=P(:,2);C=P(:,3);D=P(:,4);

FZ=P(:,5);S=P(:,6);

n=length(A);

for i=1:n

if (A(i)~=0)

if (B(i)==0)

E(i)=0;F(i)=0;G(i)=0;H(i)=0;

L(i)=(C(i)+D(i)/T)/A(i);Q(i)=-D(i)/(A(i)*T);

else

E(i)=exp(-A(i)*T/B(i));

F(i)=(D(i)/B(i)-C(i)/A(i))*((1-E(i))*B(i)/(A(i)*T)-1);

G(i)=(D(i)/B(i)-C(i)/A(i))*(1+(E(i)-1)*(1+B(i)/(A(i)*T)));

H(i)=1;L(i)=D(i)/B(i);Q(i)=0;

end

else

if (B(i)~=0)

E(i)=1;F(i)=0.5*C(i)*T/B(i);G(i)=F(i);

H(i)=1;L(i)=D(i)/B(i);Q(i)=0;

else

disp('A(i)=B(i)=0');

end

x=[zeros(length(A),1)];x0=x;z=x;

u=[zeros(length(A),1)];u0=u;

y=[zeros(length(Wc(:,1)),1)];t=0;

for j=1:Tf/T

u1=u; u=W*x+W0*R;

for i=1:n

if (FZ(i)~=0)

if (FZ(i)==1) u(i)=saturation(u(i),S(i));end

if (FZ(i)==2) u(i)=deadzone(u(i),S(i));end

if (FZ(i)==3) [u(i),u0(i)]=backlash(u0(i),u(i),u1(i),S(i)); end

if (FZ(i)==4) u(i)=sign1(u(i),S(i));end

end

x1=x;

for i=1:n

z(i)=E(i)*z(i)+F(i)*u(i)+G(i)*u1(i);

x(i)=H(i)*z(i)+L(i)*u(i)+Q(i)*u1(i);

end

for i=1:n

if (FZ(i)~=0)

if (FZ(i)==5) x(i)=saturation(x(i),S(i));end

if (FZ(i)==6) x(i)=deadzone(x(i),S(i));end

if (FZ(i)==7) [x(i),x0(i)]=backlash(x0(i),x(i),x1(i),S(i)); end

if (FZ(i)==8) x(i)=sign1(x(i),S(i));end

end

y=[y,Wc*x];t=[t,t(j)+T];

end

plot(t,y)

%saturation.m %子程序

function x=saturation(u,s)

if (abs(u)>=s)

if (u>0) x= s;

else x=-s;

end

else

x= u;

end

修改“P=[0.1 1 0.5 1 0 0; 0 1 1 0 0 0; 2 1 2 0 0 0;10 1 10 0 0 0];”

>>ex4_1

4-2 针对例3-2所给线性定常系统，试利用第4章所给程序，求系统的单位阶跃响应，并对其结果进行比较。

答：

>>ex3_2

>>ex4_1

4-3 针对例4-1所给系统，去掉饱和非线性环节后求系统的单位阶跃响应，并与例4-1所得结果进行比较。

答：

>>ex4_1

修改“P=[0.1 1 0.5 1 0 0; 0 1 1 0 0 0; 2 1 2 0 0 0;10 1 10 0 0 0];”

>>ex4_1

4-4 利用input( )函数修改例4-1所给程序ex4_1.m，将其中给定的参数R，P，W，W0和Wc利用键盘输入，使其变为连续控制系统按环节离散化的通用数字仿真程序。答：

略

第5章采样控制系统的数字仿真

5-1 已知采样控制系统的结构图如图题5-1所示（图略）。试利用采样控制系统的数字仿真方法，求当采样周期T=0.1s，且初始状态为零时，离散系统的单位阶跃响应。答：

%ex5_1.m

R=1;

Gr=[1];Fr=[0];

P=[1 1 1 0 0 0;1 2 1 0 0 0];

W=[0 0;1 0];W0=[1;0]; Wc=[0 1];

Tf=25;Tm=0.1;

T=0.01;

A=P(:,1);B=P(:,2);C=P(:,3);D=P(:,4);FZ=P(:,5);S=P(:,6);

n=length(A);n1=length(Fr);m1=length(Gr);

for i=1:n

if (A(i)~=0)

if (B(i)==0)

E(i)=0;F(i)=0;G(i)=0;H(i)=0;

L(i)=(C(i)+D(i)/T)/ A(i); Q(i)=- D(i)/( A(i)*T);

else

E(i)=exp(-A(i)*T/ B(i));

F(i)=(D(i)/B(i)- C(i)/ A(i))*((1- E(i))* B(i)/( A(i)*T)-1);

G(i)=(D(i)/B(i)- C(i)/ A(i))*(1+( E(i)-1)*(1+ B(i)/( A(i)*T)));

H(i)=1; L(i)=D(i)/ B(i); Q(i)=0;

end

else

if (B(i)~=0)

E(i)=1;F(i)=0.5*C(i)*T/B(i);G(i)=F(i);

H(i)=1;L(i)=D(i)/B(i);Q(i)=0;

else

disp('A(i)= B(i)=0');

end

x=[zeros(length(A),1)]; x0=x;z=x;

u=[zeros(length(A),1)]; u0=u;

y=[zeros(length(Wc(:,1)),1)];

t=0;Ur=[zeros(n1,1)]; Er=[zeros(m1,1)];

for ij=0:Tf/Tm;

e=R-x(n);Er=[e;Er(1:m1-1)];

ur=-Fr*Ur+ Gr*Er;Ur=[ ur;Ur(1:n1-1)];

for j=1:Tm/T

u1= u; u = W*x+W0*ur;

for i=1:n

if (FZ(i)~=0)

if (FZ(i)==1) u(i)=saturation(u(i), S(i));end

if (FZ(i)==2) u(i)=deadzone(u(i), S(i));end

if (FZ(i)==3) [u(i), u0(i)]=backlash(u0(i), u(i), u1(i), S(i));end

if (FZ(i)==4) u(i)=sign1(u(i), S(i));end

end

x1= x;

for i=1:n

z(i)=E(i)*z(i)+F(i)* u(i)+G(i)*u1(i);

x(i)=H(i)*z(i)+L(i)* u(i)+Q(i)*u1(i);

end

for i=1:n

if (FZ(i)~=0)

if(FZ(i)==5) x(i)=saturation(x(i),S(i));end

if(FZ(i)==6) x(i)=deadzone(x(i),S(i));end

if (FZ(i)==7) [x(i),x0(i)]=backlash(x0(i),x(i),x1(i),S(i));end

if(FZ(i)==8) x(i)=sign1(x(i),S(i));end

end

y=[y,Wc*x]; t=[ t,t(length(t))+T];

end

plot(t,y)

>>ex5_1

5-2 针对例3-2和例4-1所给连续系统，试利用第5章所给程序，求系统的单位阶跃响应，并对其结果进行比较分析。

答：

>>ex3_2

>>ex4_1

>>ex5_2

5-4 略

第6章动态仿真集成环境——Simulink

6-1 已知单变量系统如图题6-1所示（图略），试利用Simulink求输出量y的动态响应。

答：

6-2 假设某一系由图题6-2所示的四个典型环节组成（图略），试利用Simulink求输出量y的动态响应。

答：

6-3 已知非线性系统如图题6-3所示，试利用Simulink求输出量y的动态响应。

答：

6-4 已知采样系统结构如图题6-4所示，试利用Simulink求输出量y的动态响应。答：

6-5 已知非线性系统如图6-5所示，试利用Simulink分析非线性环节的c值与输入幅值对系统输出性能的影响。

答：

计算机辅助设计PROE习题集含答案

《计算机辅助设计（PROE)》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《计算机辅助设计（PROE)》（编号为09015）共有单选题,判断题,问答与作图题,作图题等多种试题类型，其中，本习题集中有[问答与作图题]等试题类型未进入。一、单选题 1.在Pro/E环境中，鼠标左键的功能可以是什么？（） A:选择命令执行 B:与“ctrl”结合进行缩放 C:绘制图元 D:选择2-D图元、特征、曲面等 2.相对坐标系的主要用途是什么？（） A:辅助尺寸的标注 B:建立空间样条线时定义点坐标值 C:创建混合特征时用于定义各截面间的相对位置关系 D:拉伸特征创建必须使用它 3.曲面中下列说法正确的是哪些？（） A:曲面中黄色线是边界线 B:曲面中黄色线是棱线

C:面中紫色线是棱线 D:棱线间可以放置倒圆角特征 4.鼠标中键的功能可以是哪些？（） A:完成确认选择B:放弃或结束图元的绘制 C:与Ctrl结合旋转模型D:打开相关快捷菜单 5.以下方式可以独立建立基准平面的是哪些？（） A:穿过圆柱B:平行平面C:偏距平面D:混合截面6.创建基准平面的方法包括穿过、法向、平行、偏距等，一般都需搭配使用才可将其完全定义，但采用下列哪个方式可单独建立新的基准平面？（） A:穿过某平面法线 B:偏距某平面 C:相切于某圆柱面 D:与某平面平行 7.在模具设计时对参考模型所作的修改不会影响什么？（） A:参考模型源零件 B:模具元件 C:模具型腔 D:模具型芯 8.建立分型面的常用方法有哪些？（） A:使用曲面创建与编辑工具构建 B:使用着色功能

计算机辅助设计(CAD)

计算机辅助设计（CAD）唯一的国家级CAD应用水平认证为您提升岗位竞争力受认可的计算机辅助设计（CAD）专业技能将让您在竞争激烈的就业中脱颖而出。高新考试计算机辅助设计（CAD）认证是对您知识和技能的可靠证明；代表着在专业设计领域的专业技术与实操技能。拥有计算机辅助设计（CAD）认证将让您就业受益，助您在设计生涯中获取成功。计算机辅助设计（CAD）认证能为您提供诸多的优势与好处，增加您的技术认可度。认证性质计算机辅助设计（CAD）认证考试是为提高大中专、职业技术院校在校学生以及企事业单位的工程技术人员的数字化设计能力而设计的应用、专业技术水平考试。认证平台分类计算机辅助设计-建筑-CAD、计算机辅助设计-机械-CAD、计算机辅助设计-服装-CAD 认证对象任何希望证明所具备AutoCAD软件知识的人都可以参加认证。计算机辅助设计（CAD）认证强调持证者的技能和知识，任何在工作中使用AutoCAD软件的人都可以从认证项目中获益。通过计算机辅助设计（CAD）认证考试，即证明其具备完成指定工作任务的知识和技能。可应用职务 CAD程师、建筑设计／绘图人员、水电及其他工程绘图人员、机械设计／绘图人员、室内设计／装潢人员、计算机绘图人员、平面设计／美编人员、商业设计、工业设计等等。证书等级及发证机构证书分为初级、中级、高级，由人力资源与社会保障部职业技能鉴定中心核发。证书价值该证书用于从事相关工作岗位的水平等级证明和职业资格证明，是职场岗位晋级、职称晋级和工资福利晋级的必要证书。高级技工（即国家三级）资格证书是日后申评国家二级（即

技师）和国家一级（即高级技师）的必要条件，也是学生从事相关工作的岗位能力证书。认证基本要求要求考生比较系统地理解AutoCAD的基本概念和基本理论，掌握其使用的基本命令、基本方法，同时要求考生具有一定空间想象能力、抽象思维能力，要求考生在掌握基本操作的基础上能综合运用所学的知识、方法进行复杂产品的设计和开发。认证方式与考试时间计算机辅助设计（CAD）认证采用上机考试的形式，使用全国统一题库，按照操作或编程要求，完成指定的考试题目。操作技能考试全部在计算机的相应操作系统和应用程序中完成，实际测试操作能力与操作技能，中级考试时间为120分钟，高级考试时间为180分钟。认证内容计算机辅助设计（CAD）认证主要是考核AutoCAD中的各种功能，包括人机交互、图档管理、对象生成与修改的高级功能、三维建模的方法、注释与剖面线填充、打印和发布图形，以及数据共享等方面。其中又以生成与修改对象、图档管理、人机交互、三维建模和注释与打印为主要内容。为什么选择计算机辅助设计（CAD）认证国家权威认证由人力资源与社会保障部职业技能鉴定中心推出，至2012年6月全国已经有超过1000万人次参加高新技术考试。为个人档案添光无论读书,还是职场晋升,都要面对激烈的竞争,如果拥有计算机辅助设计（CAD）认证,你一定会从激烈的竞争中脱颖而出！满足职场技能计算机辅助设计（CAD）认证给企业员工提供一种提升工作效率、证明自己具备专业技能的方式，这样更助于个人完善自己的职业生涯、增加自身价值！学分抵免计算机辅助设计（CAD）认证项目获得了众多职业院校的认同，将其纳入教学计划，并对于获得计算机辅助设计（CAD）认证的学生给予学分抵免政策。

cad期末考试试题及答案

Aut oCAD 试卷一、单项选择 1、AutoCAD默认扩展名是 A、dwt B 、dwg C 、bak D 、dxf 答案：B 2、在CAD中，以下哪个命令可用来绘制横平竖直的直线 A、栅格B 、捕捉C 、正交D 、对象捕捉答案： C 3、按哪个键可切换文本窗口和绘图窗口 A、F2 B 、F8 C 、F3 D 、F5 答案：A 4、默认情况下，命令提示行显示为几行. A、3 B 、5 C 、2 D 、8 答案：A 5、在CAD中为一条直线制作平行线用什么命令 A、移动B 、镜像C 、偏移D 、旋转答案：C 6、在图层特性管理器中不可以设定哪项 A、颜色B 、页面设置C 、线宽D 、是否打印答案：B 7、绘制建筑图步骤为 A 、墙线、轴线、门窗 B 、墙线、门窗、轴线 C 、轴线、门窗、墙线 D 、轴线、墙线、门窗答案：D 8、哪个命令可用于绘制直线与圆弧的复合体 A、圆弧B 、构造线C、多段线D 、样条曲线答案：C 9、如何在图中输入“直径”符号 A、％%P B、%%C CC %%D D、％%答案：B 10、如果要在一个圆的圆心写一个“ A”字，应使用以下哪种对正方式 A、中间B 、对齐C、中心D 、调整答案：A 11、在哪个层创建的块可在插入时与当前层特性一致 A、0层 B 、在所有自动产生的层 C、所有图层 D 、新建的图层答案：A 12、一个完整的尺寸由几部分组成 A、尺寸线、文本、箭头 B、尺寸线、尺寸界线、文本、标记 C、基线、尺寸界线、文本、箭头 D、尺寸线、尺寸界线、文本、箭头答案：D 13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项 A、文字高度 B 、使用全局比例 C、测量单位比例 D、换算单位答案：B 14、三维模型中哪种模型可以进行布尔运算 A、线框模型 B 、实心体模型 C 、表面体模型答案：B 15、渲染三维模型时，哪种类型可以渲染出物体的所有效果 A、一般渲染 B、普通渲染 C、照片级真实感渲染 D、照片级光线跟踪渲染答案：D 16、样板文件的括展名是 A、BAK B、SVS C、DWT D、DW（答案：C 17、以下哪种相对坐标的输入方法是画8个单位的线长 A. 8, 0 B . @0 8 C . @0<8 答案：B 18、哪种坐标输入法需要用觀号？ A. 极坐标 B. 绝对坐标 C. 相对坐标答案：C 19?在命令行中输入“ Z”后，再输入选项“ A”，什么作用 A. 在图形窗口显示所有的图形对象和绘图界限范围。 B. 恢复前一个视图 C. 显示所有在绘图界限范围内的图形对象 D. 显示绘图界限范围答案：A 20. 下面哪个命令可将块打散生成图形文件 A、另存为B 、分解C 、重生成D 、插入块答案： B 21. 复制的快捷键是 A. CO B . O C . X D . EX答案：A 22. 画多段线时，用哪个选项可以改变线宽. A. 宽度 B. 方向 C. 半径 D. 长度答案：A 23. 下面的各选项都可以绘制圆弧，除了哪一项不行 A. 起点、圆心、终点 B. 起点、圆心、方向 C. 圆心、起点、长度 D. 起点、终点、半径答案：B 24. 下面哪种捕捉方式可用于捕捉一条线段的中点 A. 端点 B. 圆心 C. 中点 D. 象限点答案：C 25. 如对不同图层上的两个对象作倒棱角，则新生成棱边位于 A. 0层 B. 当前层 C. 选取第一对象所在层 D. 在另一层答案：B 26. 下列图形中，哪一项不能使用偏移命令？ A.圆形 B ?矩形 C. 直线 D .球体答案：D 27. 建立文字? 15,可以输入 A. %%15B %%P15.C %%u15 D. %%C1答案：D 28. 直线的起点为（10、10），如果要画出与X轴正方向成60度夹角，长度为100的直线段应输入 A、@100 < 60 B、@10Q 60 C、100 < 60 D、50，答案：A 29. 下列哪个对象不能直接使用面域命令 A.正好封闭的直线 B ?矩形

计算机辅助设计与制造

精心整理计算机辅助设计与制造闭卷考试；考试题型：名词解释单选填空综合判断第1章 1.4 广义狭义设计；NC自动编程；计算机辅助测试技术；动态仿真；工程数据管理； 4.CAD/CAM系统大致分为两类：通用集成化（CADAM,UG-II,Pro/ENGINEER, I-DEAS,CV）；单功能系统（GDS,GNC,PLOYSURE,GEMS）; 5.CAD技术与CAM技术结合起来，实现设计、制造一体化具有的明显优越性：（1）有利于发挥设计人员的创造性，将他们从大量繁琐的重复劳动中解放出来。（2）减少设计、计算、制图、制表所需时间，缩短设计周期。

（3）由于采用了计算机辅助分析技术，可以从多方案中进行分析、比较，选出最佳方案，有利于实现设计方案的优化。（4）有利于实现产品的标准化、通用化和系列化。（5）减少零件早车间的流通时间和在机床上装卸、调整、测量、等待切削的时间，提高了加工效率。（6）先进的生产设备既有较高的生产过程自动化水平，又能在较大范围内适应加工对象的变化，有利于企业提高应变能力和市场竞争力。（7 （8）第2章 1. 2.根据以大型 3.根据立的） 4.根据 5. （1 （2 磁带类、光盘类（光盘存储器）；（3）显示器、键盘、鼠标。 6.输入设备（填空、选择、判断）：键盘；鼠标和操纵杆；数字化仪；图形版（图形输入板）；光笔；触摸屏；扫描输入设备；语音输入设备；数据手套；位置传感器； 7.输出设备（填空、选择、判断）：显示器；打印机；绘图机；立体显示器；3D听觉环境系统；生产系统设备[加工设备（各类数控机床、加工中心）；物流搬运设备（有轨小车、无轨小车、机器

计算机辅助设计(MAX)试题及答案(1)

计算机辅助设计（MAX）课程考试试卷A 一、单选题（每题3分，共60分） 1、在3DSMAX中，工作的第一步就是要创建（）。 A、类 B、面板 C、对象 D、事件 2、3DSMAX的工作界面的主要特点是在界面上以（）的形式表示各个常用功能。 A、图形 B、按钮 C、图形按钮 D、以上说法都不确切 3、在3DSMAX中，（）是用来切换各个模块的区域。 A、视图 B、工具栏 C、命令面板 D、标题栏 4、（）是对视图进行显示操作的按钮区域。 A、视图 B、工具栏 C、命令面板 D、视图导航 5、（）是用于在数量非常多的对象类型场景中选取需要的对象类型，排除不必要的麻烦。 A、选择过滤器 B、选取范围控制 C、选取操作 D、移动对象 6、用来将一个物体附着在另外一个对象之上的控件是。（） A、Boolean（布尔 B、Conform（包裹） C、connect（链接） D、scatter（离散） 7、NURBS曲线造型包括（）种线条类型。 A、1 B、2 C、3 D、4 8、Splines样条线共有（）种类型。 A、9 B、10 C、11 D、12 9、设置倒角应使用。（） A、extrude B、lathe C、bevel D、bevel profile 10、设置油罐切面数应使用。（） A、Blend B、Overall C、Centers D、Sides 11、面片的类型有。（） A、圆形和椭圆形 B、圆形和四边形 C、三角形和四边形 D、圆形、随圆形、三角形和四边形 12、在以下快捷键，选出不正确的（） A、移动工具W B、材质编辑器M C、相机视图C D、角度捕捉13、使用修改器可以使物体表面变得光滑。( ) A、Face Extrude B、Surface Properties C、Mesh Smooth D、Edit Mesh 14、编辑修改器产生的结果与（）相关。 A、对象在场景中的位置 B、对象在场景中的方向 C、对象的使用顺序 D、对象在场景中是否移动 15、下面关于编辑修改器的说法正确的是（） A、编辑修改器只可以作用于整个对象 B、编辑修改器只可以作用于对象的某个部分 C、编辑修改器可以作用于整个对象，也可以作用于对象的某个部分 D、以上答案都不正确 16、噪波的作用是（） A、对尖锐不规则的表面进行平滑处理 B、用来修改此物体集合 C、用于减少物体的定点数和面数 D、使物体变得起伏而不规则 17、当发现自己精心设计的对象在放入场景后，发现造型失真或物体间的边界格格不入，其原因可能是（） A、三维造型错误 B、忽视了灯光环境与摄像机 C、材质不是很好 D、以上管理都不正确 18、能够显示当前材质球的材质层次结构的是（） A、依据材质选择 B、材质编辑器选项 C、材质/贴图导航器 D、制作预示动画 19、单独指定要渲染的帧数应使用（） A、Single B、Active Time C、Range D、Frames 20、下面说法中正确的是（） A、不管使用何种规格输出，该宽度和高度的尺寸单位为像素 B、不管使用何种规格输出，该宽度和高度的尺寸单位为毫米 C、尺寸越大，渲染时间越长，图像质量越低 D、尺寸越大，渲染时间越短，图像质量越低二、判断题（每题1分，共10分） 1、粒子系统中创建的场景可以不使用动画记录按钮而被直接记录和播放。（√）

cad期末考试试题及答案_1

cad期末考试试题及答案_1 cad期末考试试题及答案 AutoCAD试卷一、单项选择 1、AutoCAD默认扩展名是 A、dwt B、dwg C、bak D、dxf答案:B 2、在CAD中，以下哪个命令可用来绘制横平竖直的直线 A、栅格 B、捕捉 C、正交 D、对象捕捉答案:C 3、按哪个键可切换文本窗口和绘图窗口 A、F2 B、F8 C、F3 D、F5答案:A 4、默认情况下，命令提示行显示为几行 A、3 B、5 C、2 D、8答案:A 5、在CAD中为一条直线制作平行线用什么命令 A、移动 B、镜像 C、偏移 D、旋转答案:C 6、在图层特性管理器中不可以设定哪项 A、颜色 B、页面设置 C、线宽 D、是否打印答案:B 7、绘制建筑图步骤为 A、墙线、轴线、门窗 B、墙线、门窗、轴线 C、轴线、门窗、墙线 D、轴线、墙线、门窗答案:D 8、哪个命令可用于绘制直线与圆弧的复合体 A、圆弧 B、构造线 C、多段线 D、样条曲线答案:C 9、如何在图中输入“直径”符号 A、%%P B、%%C C、%%D D、%%U答案:B 10、如果要在一个圆的圆心写一个“A”字，应使用以下哪种对正方式 A、中间 B、对齐 C、中心 D、调整答案:A 11、在哪个层创建的块可在插入时与当前层特性一致

A、0层 B、在所有自动产生的层 C、所有图层 D、新建的图层答案:A 12、一个完整的尺寸由几部分组成 A、尺寸线、文本、箭头 B、尺寸线、尺寸界线、文本、标记 C、基线、尺寸界线、文本、箭头 D、尺寸线、尺寸界线、文本、箭头答案:D 13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项 A、文字高度 B、使用全局比例 C、测量单位比例 D、换算单位答案:B 14、三维模型中哪种模型可以进行布尔运算 A、线框模型 B、实心体模型 C、表面体模型答案:B 15、渲染三维模型时，哪种类型可以渲染出物体的所有效果 A、一般渲染 B、普通渲染 C、照片级真实感渲染 D、照片级光线跟踪渲染答案:D 16、样板文件的括展名是 A、BAK B、SVS C、DWT D、DWG答案:C 17、以下哪种相对坐标的输入方法是画8个单位的线长 A(8, 0 B(@0，8 C(@0<8 答案:B 18、哪种坐标输入法需要用@符号, A( 极坐标 B( 绝对坐标 C( 相对坐标答案:C 19(在命令行中输入“Z”后，再输入选项“A”，什么作用 A( 在图形窗口显示所有的图形对象和绘图界限范围。 B( 恢复前一个视图 C( 显示所有在绘图界限范围 B、分解 C、重生成 D、插入块答案:B 21.复制的快捷键是 A(CO B(O C(X D(EX答案:A

计算机辅助设计.

第1章计算机辅助设计概述 1.1 计算机辅助设计的概念计算机辅助设计（Computer Aided Design，CAD），它是计算机科学技术发展和应用中的一门重要技术。所谓CAD技术，就是利用计算机快速的数值计算和强大的图文处理功能来辅助工程师、设计师、建筑师等工程技术人员进行产品设计、工程绘图和数据管理的一门计算机应用技术，如制作模型、计算、绘图等。计算机辅助设计对提高设计质量，加快设计速度，节省人力与时间，提高设计工作的自动化程度具有十分重要的意义。现在，它已成为工厂、企业和科研部门提高技术创新能力，加快产品开发速度，促进自身快速发展的一项必不可少的关键技术。与计算机辅助设计（CAD）相关的概念有： CAE（Computer Aided Engineering ）：计算机辅助分析。就是把CAD设计或组织好的模型，用计算机辅助分析软件对原设计进行仿真设计成品分析，通过反馈的数据，对原CAD设计或模型进行反复修正，以达到最佳效果。 CAM（Computer Aided Manufacture ）：计算机辅助制造。就是把计算机应用到生产制造过程中，以代替人进行生产设备与操作的控制，如计算机数控机床、加工中心等都是计算机辅助制造的例子。CAM不仅能提高产品加工精度、产品质量，还能逐步实现生产自动化，对降低人力成本、缩短生产周期有很大的作用。把CAD、CAE、CAM结合起来，使得一项产品由概念、设计、生产到成品形成，节省了相当多的时间和投资成本，而且保证了产品质量（如图1-1所示）。是图1-1 计算机辅助设计过程计算机辅助设计（CAD）技术是集计算、设计绘图、工程信息管理、网络通讯等计算机及其他领域知识于一体的高新技术，是先进制造技术的重要组成部分。其显著特点是：提高设计的自动化程序和质量，缩短产品开发周期，降低生产成本费用，促进科技成果转化，提高劳动生产效率，提

CAD软件介绍

C A D概述人类在表达思想、传递信息时，最初采用图形，后来逐渐演化发展为具有抽象意义的文字。这是人类在信息交流上的一次伟大革命。在信息交流中，图形表达方式比文字表达方式具有更多的优点。一幅图纸能容纳下许多信息，表达内容直观，一目了然，在不同的民族与地区具有表达思想的相通性，而往往可以反映用语言、文字也难以表达的信息。工程图是工程师的语言。绘图是工程设计乃至整个工程建设中的一个重要环节。然而，图纸的绘制是一项极其繁琐的工作，不但要求正确、精确，而且随着环境、需求等外部条件的变化，设计方案也会随之变化。一项工程图的绘制通常是在历经数遍修改完善后才完成的。在早期，工程师采用手工绘图。他们用草图表达设计思想，手法不一。后来逐渐规范化，形成了一整套规则，具有一定的制图标准，从而使工程制图标准化。但由于项目的多样性、多变性，使得手工绘图周期长、效率低、重复劳动多，从而阻碍了建设的发展。于是，人们想方设法地提高劳动效率，将工程技术人员从繁琐重复的体力劳动中解放出来，集中精力从事开创性的工作。例如，工程师们为了减少工程制图中的许多繁琐重复的劳动，编制了大量的标准图集，提供给不同的工程以备套用。

工程师们梦想着何时能甩开图板，实现自动化画图，将自己的设计思想用一种简洁、美观标准的方式表达出来，便于修改，易于重复利用，提高劳动效率。随着计算机的迅猛发展，工程界的迫切需要，计算机辅助绘图(ComputerAidedDraw—ing)应运而生。早期的计算机辅助设计系统是在大型机、超级小型机上开发的，一般需要几十万甚至上百万美元，往往只有在规模很大的汽车、航空、化工、石油，电力、轮船等行业部门中应用，工程建设设计领域各单位则难以望其项背。进入80年代，微型计算机的迅速发展，使计算机辅助工程设计逐渐成为现实。计算机绘图是通过编制计算机辅助绘图软件，将图形显示在屏幕上，用户可以用光标对图形直接进行编辑和修改。由微机配上图形输入和输出设备(如键盘、鼠标、绘图仪)以及计算机绘图软件，就组成一套计算机辅助绘图系统。由于高性能的微型计算机和各种外部设备的支持，计算机辅助绘图软件的开发也得到长足的发展。 CAD即计算机辅助设计(CAD-Computer Aided Design) 利用计算机及其图形设备帮助设计人员进行设计工作。简称cad。在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等项工作。在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图

Auto CAD(计算机辅助设计)

一、Auto CAD（计算机辅助设计）版本介绍：2002、2004、2005、2007、2008、2009等。 ※高版本可以打开同版本或低版本的图纸，但低版本的图纸不能打开高版本的图纸。例：Auto CAD2005的图纸可以用Auto CAD2005、2007、2008、2009打开，而用Auto CAD2004、2002就打不开。如果电脑中安装的是Auto CAD2004的版本，那此版软件只能打开Auto CAD2004、2002或更低的版本，Auto CAD2004（不含2004）以上高版本的图纸就打不开了。这时应把高版本的图纸另存为低版本的图纸。（请注意：文件类型为.dwg格式）二、打开“Auto CAD图纸” 1.打开需要的图纸如“三幼平面图”双击； 2.出现“指定字体给样式”对话框，选择国标字体“gbcbig.shx”，点确定。（请注意：一般图纸均选择国标字体，有可能需重复这个操作选择国标字体“gbcbig.shx”，点确定。直到可以打开图纸。）

3. ※，可以说是 ※（1）鼠标的滚轴前后滑动，可以将图形放大、缩小。（2）按住鼠标滚轴拖动图形，可以移动图形。（请注意：（1）（2）配合使用，放大、缩小，左右上下移动。）相当于工具栏中如果赶上没有滚轴的鼠标，就用这个吧。 ※绘图工具如下：（当不知道这些图形代表什么，把鼠标箭头放在上，等一会儿，会出现中文。）第一个是直线，点左键，开始画图，终止画图按“确认”即可终止。第三个是多段线“确认”即可终止。（请注意：多段线可用于电气图纸中电气管线的长度计量，也可用于快速粗略的计算面积。）例：计算亲子活动室的面积，用左键点多段线，粉色线从起点围一圈画回起点即可，按Li后，按空格出现“文本窗口”。

CAD期末考试试卷A及答案

CAD 考试试卷一、单选题（每题 1 分，共 20 分） 1．AutoCAD的出品公司是（）。 A．Microsoft公司B．Autodesk公司 C．Macromedia 公司D．Adobe公司 2．AutoCAD的坐标体系，包括世界坐标系和（）坐标系。 A．绝对坐标B．平面坐标C．相对坐标D．用户坐标3．OFFSET（偏移）命令前，必须先设置（）。 A．比例B．圆C．距离D．角度 4．AutoCAD中的图层数最多可设置为（）。 A．10层B．没有限制C．5层D．256层 5．在AutoCAD2004中，打开或关闭正交捕捉的快捷键是（）。 A．F2键B．F5键C．F7键D．F8键 6．DRA命令是（）。 A．半径标注B．直径标注C．对齐标注D．角度标注7．在图案填充中，关于比例的说法正确的是（）。 A．比例越大，填充图案越疏B．比例越小，填充图案越疏 C．比例越大，填充图案越密D．比例与图案疏密无关。 8．只能看到某个图形对象的局部，要想选中整个图形对象需使用（）。 A．右键框选B．双击选择C．左框选D．右框选9．阵列的快捷命令是（）。 A．AL B．AR C．SC D．DT 10．命令行输入A是执行（）。 A．绘圆弧B．定义块C．画圆D．标注样式管理器

11．命令行输入B是执行（）。 A．绘圆弧B．定义块C．画圆D．标注样式管理器12．命令行输入C是执行（）。 A．绘圆弧B．定义块C．画圆D．标注样式管理器13．命令行输入D是执行（）。 A．绘圆弧B．定义块C．画圆D．标注样式管理器14．绘制一个三角形的外接圆使用（）法。 A．三点法B．相切相切半径法C．两点法D．相切相切相切15．AutoCAD中CAD图形文件后缀名为：（）。 A．dwg B．dxf C．dwt D．dws 16．AutoCAD2004默认的图限为（）。 A．100×100 B．800×600 C．420×297 D．1024×768 17．在直角坐标系中“50，80”与“150，80”之间的距离是（）。 A．80 B．100 C．150 D．200 18．不是环形阵列定义阵列对象数目和分布方法的是（）。 A．项目总数和填充角度B．项目总数和项目间的角度 C．项目总数和基点位置D．填充角度和项目间的角度19．多次复制“copy”对象的选项为：（）。 A．m B．d C．p D．c 20．以已有的某条线段作为直径绘制圆，宜采用（）。 A．圆心半径法B．三点法C．圆心直径法D．两点法二、多项选择题（每题有两个以上正确答案，每题 2 分，共 20 分） 1．AutoCAD的可以用于（）。 A．园林设计B．机械设计C．建筑设计D．服装设计 2．点的功能主要有（）

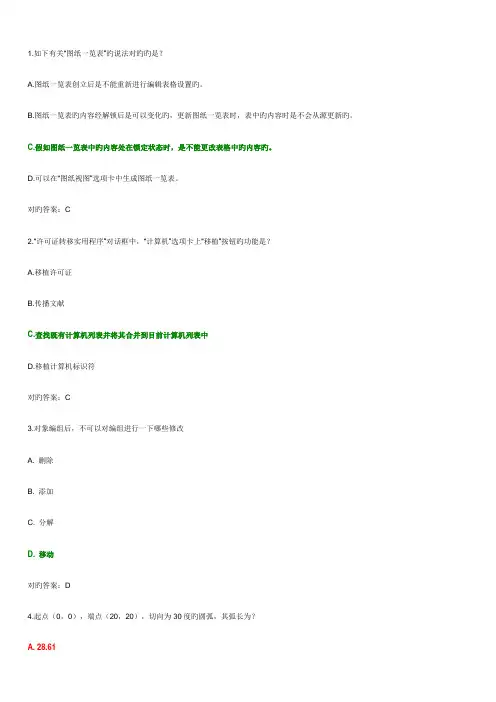

Autocad2016计算机辅助设计考试题库(含答案)

Autocad2016计算机辅助设计考试题库（含答案）一、单选题： 1、绘制图形时，打开正交模式的快捷键（C） A、F4 B、F6 C、F8 D、F10 2、测量一条斜线的长度，标注法是（B） A、线性标注 B、对齐标注 C、连续标注 D、基线标注 3、原文件格式是（A） A、*.dwg B、*.dxf C、*.dwt D、x.dws 4、下列哪个命令可将块生成图形文件（D） A、Save B、Explode C、Block D、Wblock 5、画一个圆与三个对象相切,应使用Circle中哪一个选项( B ) A、相切、相切、半径 B、相切、相切、相切 C、3点 D、圆心、直径 6、所谓内接多边形是（ C ） A、多边形在圆内，多边形每边的中点在圆上 B、多边形在圆外，多边形的顶点在圆上 C、多边形在圆内，多边形的顶点在圆上 D、多边形在圆外，多边形每边的中点在圆上 7、打开对象捕捉追踪的功能键是（B） A、F1 B、F11 C、F9 D、F7 8、在下列命令中，具有修剪功能的命令是（D） A、偏移命令 B、拉伸命令 C、拉长命令 D、倒直角 9、在下列命令中，可以复制并旋转原对象的是（ C ） A、复制命令 B、矩形阵列 C、镜像命令 D、阵列 10、在文字输入中，表示特殊字符“度”的代码是（B） A、%%o B、%%d C、%%p D、%%c 11、缩放命令中的“全部”选项，它的含义是（C） A、在图形窗口显示所有的图形对象，即使有些对象超出了绘图界限范围 B、恢复前一个视图 C、显示所有在绘图界限范围内的图形对象 D、从中心开始放大图形 12、在图层的标准颜色中，（B）是图层的缺省颜色 A、红色 B、白/黑色 C、蓝色 D、黄色 13、不影响图形显示的图层操作是（ A） A、锁定图层 B、冻结图层 C、打开图层 D、关闭图层 14、所有尺寸标注公用一条尺寸界线的是（ A） A、基线标注 B、连续标注 C、引线标注 D、公差标注 15、求出一组被选中实体的公共部分的命令是（C） A、并集 B、差集 C、交集 D、实体编辑 16、在画多段线时,可以用哪一个选项来改变线宽( C ) A、方向 B、半径 C、宽度 D、长度 17、下列选项不属于夹点功能的是（D） A、拉伸 B、复制 C、移动 D、对齐

电子线路计算机辅助设计系统CAD

电子线路CAD—PSPICE 1．PSPICE介绍电子线路CAD中的典型软件PSPICE是电子电路计算机辅助分析与设计中的电子电路模拟软件它具有功能强、速度快、精度高、容量大、使用方便、价格低廉等优点,受到人们的普遍欢迎,它主要用在对所设计的电路硬件实现之前,先对电路进行模拟,进行不同输入状态的时间响应、交流小信号分析最坏情况分析以及其它有关信息分析和优化,以保证所设计的电路达到性能指标最优。特别用PSPICE 分析低频电路具有很大的优越性。与人工计算比较,它快捷得多,而且对于复杂电路的各种特性,人工计算实验法测定频率特性相比较,它相对准确很多,并且既可以打印各频率点的准确计算值,又能很方便地显示和打印频率特性曲线,包括用对数坐标所表示的波特图。 2.PSPICE程序的性能特点 2.1通用性强 PSPICE程序能够进行各种基本电路的分析，处理常用的无源和有源器件，自动地根据用户提出的各种分析要求列出方程求解、给出分析结果。 2.2简单易学 PSPICE程序中有各种自建的数学模型，使用PSPICE时，用户无需自建数学模型，只要将被分析电路的拓扑信息、电路参数及分析内容以自由格式编写输入源程序，并送入计算机，计算机便可自动运行给出结果，整个过程简单易行，便于掌握。 2.3性能优良 PSPICE程序可分析电路规模:最大节点号9999。器件数目:受内存限制，对于内存为512K字节的IBM／PC机限定为120个管子。电路中可包含元件种类:电阻、电容、电感、互感五种独立源、四种受控源、四种半导体器件。分析类型:直流工作点、交流传输特性、瞬态分析、频率响应、直流小信号传递函数(包括放大倍数、输入电阻、输出电阻)等。 2.4 PSpice可分析的电路特性 (1)直流分析，包括静态工作点、直流灵敏度、直流传输特性、直流特性扫描分析。(2)交流分析，包括频率特性、噪声分析。(3)瞬态分析，包括瞬态响应分析、傅里叶分析。(4)参数扫描，包括温度特性分析、参数扫描分析。(5)统计分析，包括蒙托卡诺分析、最坏情况分析。(6)逻辑模拟，包括逻辑模拟、数/模混合模拟、最坏情况时序分析。 3．PSpice仿真实验教学的特点

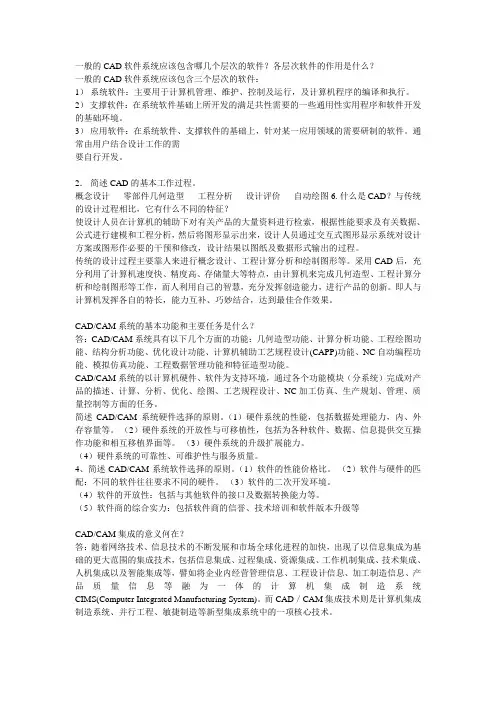

计算机辅助设计答案

计算机辅助设计一、名词解释 CAM-----计算机辅助制造。消隐-----是指在三维图形显示中,选用合适的投影方法,消除实际上看不见的线或面给人以对图形的立体感。 1. 曲面造型——是用有向棱边围成的部分来定义形体表面，由面的集合来定义形体。 2. CIMS——计算机集成制造系统，CIMS是在柔性制造技术、计算机技术、信息技术以及系统科学的基础上，将制造工厂的生产、经营活动所需的各种分布的自动系统通过简化、要素与标准化有机地集成起来，以获得适用与多品种，中小批量生产的高效益，高柔性的智能生产统。 3.虚拟现实——采用计算机技术生成的一个逼真的、具有视、听、触、嗅、味等多种感知的虚拟环境，置身于该环境中的人可以通过各种传感交互设备与这一虚拟的现实进行相互作用，达到彼此交替更迭，融为一体的程度。 4. 几何造型——是一种技术，它能将物体的形状和属性存储在计算机内，形成该物体的三维几何模型。 5. CAPP——计算机辅助工艺设计简称CAPP,是应用计算机快速处理信息功能和具有各种决策功能的软件来自动生产工艺文件的过程。 6. 逼近——求出在几何形状上与给定型值点列的连接线相近似的曲线或曲面，称之为曲线或曲面的逼近。 7. 图形扫描仪——是将图形（如工程图等）和图像（如照片、广告画等），经过光电扫描转换装置的作用，扫描输入到计算机中，以象素信息进行存储表示的一种输入设备。 8. 光顺——光顺通俗的含义是指曲线的拐点不能太多,若太多,曲线看上去拐来拐去，很不顺眼。 9. AC系统——是自动控制系统。它是根据加工中测得的加工变量去控制切削速度和进给量的一个控制系统。 10. CAID——计算机辅助工业设计，即在计算机及其相应的计算机辅助工业设计系统的支持下，进行工业设计领域的各类创造性活动。二、填空 1.对参数方程处理的几种常用方法为插值、逼近、光顺、光滑、拟合。 2.C A D／C A M技术的贡献具体表现在并行工程、虚拟新产品开发、实现CIMS的基础几个方面。 3. CAPP的几项关键技术为CAPP零件信息的输入、特征识别技

控制系统计算机辅助设计cad实验

控制系统计算机辅助设计实验一、实验教学目标与基本要求上机实验是本课程重要的实践教学环节。实验的目的不仅仅是验证理论知识，更重要的是通过上机加强学生的实验手段与实践技能，掌握应用MATLAB/Simulink 求解控制问题的方法，培养学生分析问题、解决问题、应用知识的能力和创新精神，全面提高学生的综合素质。通过对MATLAB/Simulink进行求解，基本掌握常见控制问题的求解方法与命令调用，更深入地认识和了解MATLAB语言的强大的计算功能与其在控制领域的应用优势。

二、题目及解答第一部分：MATLAB 必备基础知识、控制系统模型与转换、线性控制系统的计算机辅助分析：编写rossler.m文件： function dx=rossler(t,x) dx=[-x(2)-x(3);x(1)+0.2*x(2);0.2+(x(1)-5.7)*x(3)]; 主函数： >> x0=[0;0;0]; [t,y]=ode45('rossler',[0,100],x0); plot3(y(:,1),y(:,2),y(:,3)),grid >> plot3(y(:,1),y(:,2),y(:,3)),grid >> plot(y(:,1),y(:,2)),grid 所的图像：三维相轨迹（下图） xoy平面投影 2. 编写c2exmobj.m文件：

function y=c2exmobj(x) y=x(1)^2-2*x(1)+x(2); 编写c2exmcon.m文件： function [c,ce]=c2exmcon(x) ce=[]; c=[4*x(1)^2+x(2)^2-4]; 主函数为： A=[];B=[];Aeq=[];Beq=[];xm=[0;0];xM=[];x0=[0;0]; ff=optimset;ff.Tolx=1e-10;ff.TolFun=1e-20; x=fmincon('c2exmobj',x0,A,B,Aeq,Beq,xm,xM,'c2exmcon',ff) 运行结果： Warning: Trust-region-reflective method does not currently solve this type of problem, using active-set (line search) instead. > In fmincon at 422 Optimization terminated: first-order optimality measure less than options.TolFun

(完整版)cad期末考试试题及答案

AutoCAD试卷一、单项选择 1、AutoCAD默认扩展名是 A、dwt B、dwg C、bak D、dxf答案：B 2、在CAD中，以下哪个命令可用来绘制横平竖直的直线 A、栅格 B、捕捉 C、正交 D、对象捕捉答案：C 3、按哪个键可切换文本窗口和绘图窗口 A、F2 B、F8 C、F3 D、F5答案：A 4、默认情况下，命令提示行显示为几行 A、3 B、5 C、2 D、8答案：A 5、在CAD中为一条直线制作平行线用什么命令 A、移动 B、镜像 C、偏移 D、旋转答案：C 6、在图层特性管理器中不可以设定哪项 A、颜色 B、页面设置 C、线宽 D、是否打印答案：B 7、绘制建筑图步骤为 A、墙线、轴线、门窗 B、墙线、门窗、轴线 C、轴线、门窗、墙线 D、轴线、墙线、门窗答案：D 8、哪个命令可用于绘制直线与圆弧的复合体 A、圆弧 B、构造线 C、多段线 D、样条曲线答案：C 9、如何在图中输入“直径”符号 A、%%P B、%%C C、%%D D、%%U答案：B 10、如果要在一个圆的圆心写一个“A”字，应使用以下哪种对正方式 A、中间 B、对齐 C、中心 D、调整答案：A 11、在哪个层创建的块可在插入时与当前层特性一致 A、0层 B、在所有自动产生的层 C、所有图层 D、新建的图层答案：A 12、一个完整的尺寸由几部分组成 A、尺寸线、文本、箭头 B、尺寸线、尺寸界线、文本、标记 C、基线、尺寸界线、文本、箭头 D、尺寸线、尺寸界线、文本、箭头答案：D 13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项 A、文字高度 B、使用全局比例 C、测量单位比例 D、换算单位答案：B 14、三维模型中哪种模型可以进行布尔运算 A、线框模型 B、实心体模型 C、表面体模型答案：B 15、渲染三维模型时，哪种类型可以渲染出物体的所有效果 A、一般渲染 B、普通渲染 C、照片级真实感渲染 D、照片级光线跟踪渲染答案：D 16、样板文件的括展名是 A、BAK B、SVS C、DWT D、DWG答案：C 17、以下哪种相对坐标的输入方法是画8个单位的线长 A．8, 0 B．@0，8 C．@0<8 答案：B 18、哪种坐标输入法需要用@符号？A．极坐标 B．绝对坐标 C．相对坐标答案：C 19．在命令行中输入“Z”后，再输入选项“A”，什么作用 A．在图形窗口显示所有的图形对象和绘图界限范围。 B．恢复前一个视图 C．显示所有在绘图界限范围内的图形对象 D．显示绘图界限范围答案：A 20.下面哪个命令可将块打散生成图形文件 A、另存为 B、分解 C、重生成 D、插入块答案：B 21.复制的快捷键是 A．CO B．O C．X D．EX答案：A

文档之家

计算机仿真技术CAD-习题(答案)

计算机辅助设计PROE习题集含答案

计算机辅助设计(CAD)

cad期末考试试题及答案

计算机辅助设计与制造

计算机辅助设计(MAX)试题及答案(1)

cad期末考试试题及答案_1

计算机辅助设计.

CAD软件介绍

最新计算机辅助设计练习题答案

Auto CAD(计算机辅助设计)

CAD期末考试试卷A及答案

Autocad2016计算机辅助设计考试题库(含答案)

最新cad期末考试试题及答案

电子线路计算机辅助设计系统CAD

计算机辅助设计答案

控制系统计算机辅助设计cad实验

(完整版)cad期末考试试题及答案
