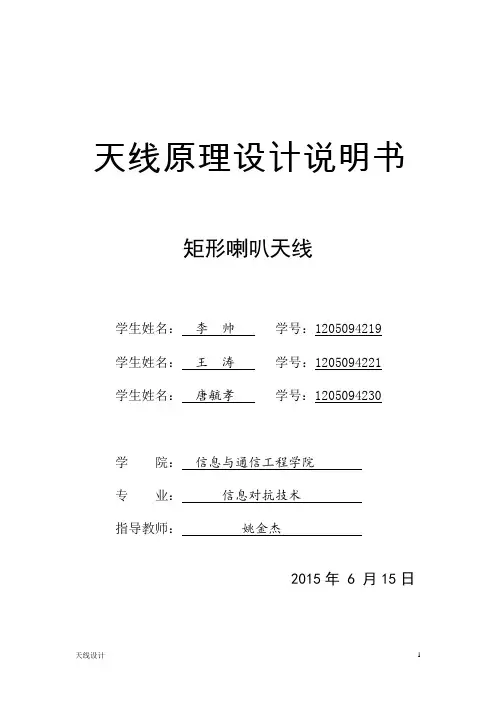

天线原理设计说明书

矩形喇叭天线

学生姓名:李帅学号:1205094219

学生姓名:王涛学号:1205094221

学生姓名:唐毓孝学号:1205094230

学院:信息与通信工程学院

专业:信息对抗技术

指导教师:姚金杰

2015年 6 月15日

目录

一、题目要求以及研究背景意义

1.1题目要求

设计一个(4GHz-6GHz)频段最佳增益矩形喇叭天线,其在5GHz时的增益需要大于15dB,喇叭采用WR430矩形波导来馈电,输入阻抗50欧。

(1)建立天线结构;

(2)完成天线的设计与仿真;

(3)完成仿真结果参数的分析。(频率、带宽、输入阻抗、方向图等)

1.2研究背景意义

喇叭天线是面天线,波导管终端渐变张开的圆形或矩形截面的微波天线,是使用最广泛的一类微波天线。它的辐射场是由喇叭的口面尺寸与传播型所决定的。其中,喇叭壁对辐射的影响可以利用几何绕射的原理来进行计算的。如果喇叭的长度保持不变,口面尺寸与二次方相位差会随着喇叭张角的增大而增大,但增益则不会随着口面尺寸变化。如果需要扩展喇叭的频带,则需要减小喇叭颈部与口面处的反射;反射会随着口面尺寸加大反而减小。喇叭天线的结构比较简单,方向图也比较简单而容易控制,一般作为中等方向性天线。频带宽、副瓣低和效率高的抛物反射面喇叭天线常用于微波中继通信。

喇叭天线是一种应用广泛的微波天线,其优点是结构简单、频带宽、功率容量大、调整与使用方便。合理的选择喇叭尺寸,可以取得良好的辐射特性:相当尖锐的主瓣,较小副瓣和较高的增益。因此喇叭天线在军事和民用上应用都非常广泛,是一种常见的测试用天线。喇叭天线的基本形式是把矩形波导和圆波导的开口面逐渐扩展而形成的,由于是波导开口面的逐渐扩大,改善了波导与自由空间的匹配,使得波导中的反射系数小,即波导中传输的绝大部分能量由喇叭辐射出去,反射的能量很小。从原理上来说,波导开口端和喇叭天线是很简单的天线,但严格求解它们的口径场及外场却相当困难。首先,波导开口端面上与喇叭口面上的场分布与无限长波导内的场分布不同,而且空间传播的TEM波也不同,是结构较为复杂的波。其次,在口面上除了入射波,还有反射波。再次,在口面上除了主波以外,还有高次波型。此外由于波导和喇叭的开放性结构,波导开口和喇叭开口边缘处和外壁上都有电流存在,它们也参与辐射。

由于喇叭天线结构简单和方向图易于控制,通常用作中等方向性天线,如标准喇叭,最常见的是用作反射面的馈源。当它用作独立天线时,一般都加上校正相位的反射面或透镜。喇叭-抛物反射面天线具有频带宽、副瓣低和效率高等特性,常用于微波中继通信。而透镜因其重量较重和结构复杂等原因,已很少用作喇叭的相位校正。

喇叭天线常用于如下几个方面:1大型射电望远镜的馈源,卫星地面站的反射面天线馈源,微波中继通讯用的反射面天线馈源;2相控阵的单元天线;3在天线测量中,喇叭天线常用作对其它高增益天线进行校准和增益测试的通用标准等。

二、矩形喇叭天线设计方案

2.1设计原理

啊啊1、矩形喇叭天线的口面场结构为了说明喇叭天线的口面场结构,可用一个矩形喇叭来说明。图画出了一个矩形扇形喇叭天线的场分布图。

(1)当矩形波导前端面开口时,也同样能产生电磁辐射,只是因为口面直径太小,按面天线理论,口面积越大,辐射场越强,方向性越好。这样由矩形波导前端面产生的辐射场强将较弱,方向性也相对较差。如果采用开口形状喇叭,口面积相对增大,辐射场也将增强;(2)当矩形波导前端开口时,将造成电磁波在波导内、外的存在空间不同。两个大小不同的空间环境对电磁波呈现的阻抗也不相同,其结果就是电磁波在波导中形成驻波形式,影响能量传输。如把波导开口做成喇叭形状,可以使电磁波由波导传到大空间时有一个渐变过程或过渡过程,这样能减缓阻抗的骤变,使电磁波在波导内传输时的驻波成份减少,有利于提高能量在波导中的传输效率。

(2)当矩形波导前端做成喇叭形状,电磁波载波道中的传输效率得到了提高,但由于喇叭和矩形波导形状上的差异,必将导致传到喇叭中电磁波的波阵面成为柱面(与矩形波导对应的喇叭)或球面形状(与圆形波导对应的喇叭)。这样在喇叭口面上形成的口面场Es成为非均匀口面场结构,即在口面上各点Es的相位和振幅大小不再相等,这将造成喇叭天线辐射场方向性变坏

2 矩形喇叭天线口面场相位分布特点

根据天线辐射场一般表示式,其辐射场EH和最终是由口面场Es决定的。因此对口面场Es的振幅和相位分析,就成为分析喇叭天线的首要问题。

以H面扇形喇叭天线为例,并假定激励H面扇形喇叭的巨型波导TE10型波。由于H 面扇形喇叭相当于矩形波导宽边x逐渐扩展而成,因此其口面场EssyE的相位将随宽边x 坐标发生变化,与保持不变的窄边y无关,或者说Esy相位沿窄边y保持均匀分布,如图6-5-3所示。

图中Dx 、Dy 为H 面扇形喇叭天线的口径宽度;Rx 、Ry 分别为H 面和E 面扇形喇叭天线的长度;O 为喇叭天线的顶点,也叫相位中心,相当于喇叭天线的辐射中心,或者说球面波是由这样的一个虚设点发出的。

在图6-5-2和图6-5-3中,把口面场E s =E sy 沿宽边x 和窄边y 的相位关系表示成:

{2(')()0()x x y k OM OO OM R Esy y πφλφ??=-=-????=?

相位与坐标无关(651)-- 而22222()x x x OM R x R x R π

φλ=+?=+,所以

由于H 面扇形喇叭天线的等效长度Rx 一般远大于其口面尺寸Dx 、Dy ,即Rx>>x ,利用幂级数把(651)--展开,可得到:

24

22(......)2(2)x x x x x R R π

φλ?=-+ (6-5-3) 只保留x 2

项,得到: 2

x x

x R πφλ?= (6-5-4) 与此对应的相移量最大值为:

2max 4x x x

D R πφλ?=(在喇叭口面边沿处) (6-5-5) 这就是说,对H 面扇形喇叭天线,其口面场Esy 方向虽沿窄边y 轴方向,但其相位却沿变化了的宽边x 方向发生变化。当设口面中心O ’为相位零点,在口面x 方向边沿位置,
