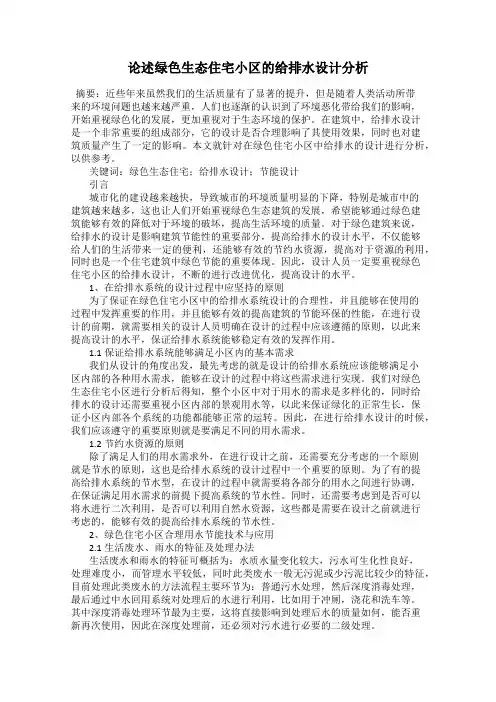

论述绿色生态住宅小区的给排水设计分析
发表时间：2019-03-27T11:56:22.903Z 来源：《基层建设》2018年第35期作者：秦仲华
[导读] 摘要：近些年来虽然我们的生活质量有了显著的提升，但是随着人类活动所带来的环境问题也越来越严重，人们也逐渐的认识到了环境恶化带给我们的影响，开始重视绿色化的发展，更加重视对于生态环境的保护。
襄阳市城市规划设计研究院湖北省襄阳市 441000
摘要：近些年来虽然我们的生活质量有了显著的提升，但是随着人类活动所带来的环境问题也越来越严重，人们也逐渐的认识到了环境恶化带给我们的影响，开始重视绿色化的发展，更加重视对于生态环境的保护。在建筑中，给排水设计是一个非常重要的组成部分，它的设计是否合理影响了其使用效果，同时也对建筑质量产生了一定的影响。本文就针对在绿色住宅小区中给排水的设计进行分析，以供参考。
关键词：绿色生态住宅；给排水设计；节能设计
引言
城市化的建设越来越快，导致城市的环境质量明显的下降，特别是城市中的建筑越来越多，这也让人们开始重视绿色生态建筑的发展，希望能够通过绿色建筑能够有效的降低对于环境的破坏，提高生活环境的质量。对于绿色建筑来说，给排水的设计是影响建筑节能性的重要部分，提高给排水的设计水平，不仅能够给人们的生活带来一定的便利，还能够有效的节约水资源，提高对于资源的利用，同时也是一个住宅建筑中绿色节能的重要体现。因此，设计人员一定要重视绿色住宅小区的给排水设计，不断的进行改进优化，提高设计的水平。
1、在给排水系统的设计过程中应坚持的原则
为了保证在绿色住宅小区中的给排水系统设计的合理性，并且能够在使用的过程中发挥重要的作用，并且能够有效的提高建筑的节能环保的性能，在进行设计的前期，就需要相关的设计人员明确在设计的过程中应该遵循的原则，以此来提高设计的水平，保证给排水系统能够稳定有效的发挥作用。
1.1保证给排水系统能够满足小区内的基本需求
我们从设计的角度出发，最先考虑的就是设计的给排水系统应该能够满足小区内部的各种用水需求，能够在设计的过程中将这些需求进行实现。我们对绿色生态住宅小区进行分析后得知，整个小区中对于用水的需求是多样化的，同时给排水的设计还需要重视小区内部的景观用水等，以此来保证绿化的正常生长，保证小区内部各个系统的功能都能够正常的运转。因此，在进行给排水设计的时候，我们应该遵守的重要原则就是要满足不同的用水需求。
1.2节约水资源的原则
除了满足人们的用水需求外，在进行设计之前，还需要充分考虑的一个原则就是节水的原则，这也是给排水系统的设计过程中一个重要的原则。为了有的提高给排水系统的节水型，在设计的过程中就需要将各部分的用水之间进行协调，在保证满足用水需求的前提下提高系统的节水性。同时，还需要考虑到是否可以将水进行二次利用，是否可以利用自然水资源，这些都是需要在设计之前就进行考虑的，能够有效的提高给排水系统的节水性。
2、绿色住宅小区合理用水节能技术与应用
2.1生活废水、雨水的特征及处理办法
生活废水和雨水的特征可概括为：水质水量变化较大，污水可生化性良好，处理难度小，而管理水平较低，同时此类废水一般无污泥或少污泥比较少的特征，目前处理此类废水的方法流程主要环节为：普通污水处理，然后深度消毒处理，最后通过中水回用系统对处理后的水进行利用，比如用于冲厕，浇花和洗车等。其中深度消毒处理环节最为主要，这将直接影响到处理后水的质量如何，能否重新再次使用，因此在深度处理前，还必须对污水进行必要的二级处理。
二级处理需要考虑工艺问题是，技术可靠，经济合理的处理工艺，污水量的变化大小及污水量是选定工艺需要考虑的因素，水质，水量变化较大的的污水，应该考虑设置调节池，或承受能力较强的处理工艺。目前常用的处理工艺有活性污泥法，AB工艺法，A2/O生物脱氮活性污泥法，SBR间歇性活性污泥法，CASS工艺等。对于像小区这样的地方，应具有处理效果好，投资省，运行费用低，管理简单，占地面积少等优点。而各种处理工艺均具有各自的特点，如：SBR工艺具有良好的脱氮除磷效果，抗冲击负荷强，处理流程短，占地面积小，运行灵活，但运行管理比较复杂，使其成为该工艺成败的最重要的决定因素，但对于生活小区这样的小规模处理设施，需要高水平的管理人员来进行管理不太现实，必将大大提高其运行管理费用，所以SBR工艺对于园区不太适用。
CASS工艺：是当前公认的比较先进的生活污水处理工艺。从国内外已运行的情况看，其处理效果是非常好的，其COD的除去率90%以上，BOD的除去率为95%以上，并且其脱氮除磷效果也较一般的活性污泥法好。其工艺特点是：整个过程的曝气，沉淀，排水是在同一个池子内周期循环运行，可同时进水，间歇排水。主要优点为：第一、良好的污泥沉降性能，由于曝气结束后，整个池子的面积均可用于泥水分离，能够使泥水更好的分离，其效果要好于传统的活性污泥法。第二、良好的脱氮除磷效果，CASS工艺能在曝气阶段创造条件进行硝化和反硝化反应，从而有很好的脱氮效果，其污泥经过不断的厌氧和有氧的作用，有利于聚磷菌的生长，从而具有很好的除磷效果。第
三、由于来水量较少，污泥性质稳定，剩余污泥较少，可以不进行硝化，相应可以减少部分构筑物的设置
2.2对废水、雨水进行人工绿地净化处理
要想达到处理后的废水能安全的重复利用，仅仅对其进行以上的处理措施是达不到标准的，因此经过上述处理后的废水可通过人工绿地的处理方法进行最后的净化处理。人工绿地就是由土壤、填料和滤料组成填料床，在土壤上种植根系发达，抗污染能力强，适应能力强的景观植物，与周围的景观能够很好的协调的植物，利用植物的吸收作用，过滤的作用及填料床上微生物的分解降解作用，使处理后的污水在流经人工绿地的过程中，被截流，过滤和充氧，使其水质得到净化，使其符合人们日常使用的水质。
人工绿地的处理工艺，相对于其他的处理工艺，具有如下优势：第一、建设成本及运行成本低廉，可以省去二级处理后的沉淀池和过滤池设置。第二、运行过程中几乎不需要外加能量的消耗，可以节省如传统的污水处理所需要的大量机电设备及电量的消耗。第三、后续的管理费用非常低廉，只需要定期检查，即可维持整个系统的运转，可大大节省成本；第四、可节约土地资源，人工绿地本身就是一种景观，他将沉淀池和过滤池的功能全部集中到自身的系统中，提高了园区的绿化率，在如今土地资源日以紧缺的今天，不失为一种节约土地
