望远镜基本知识
1.望远镜的表示方法
望远镜的基本表示方法是: 倍率x物镜口径(直径, mm), 不同类型的望远镜的规格表示方法只有一些细小的差距, 但都不脱离这个模式, 下面一一说明:
1.1、固定倍率的望远镜( 也是最常见的望远镜) 的表示方法: 倍率x物镜口径(直径, mm), 比如7x35表示该种望远镜的倍率为7倍, 物镜口径35毫米; 10＆#215;50表示该种望远镜的倍率为10倍, 物镜口径为50毫米。
1.2、连续变倍望远镜规格的表示方法: 连续变倍望远镜是用”最低倍率-最高倍率x物镜口径( 直径mm) ”来表示, 如8-25x25表示该种望远镜的最低倍率是8倍、最高倍率是25倍、在8倍和25倍之间能够连续变换、口径是25毫米。
1.3、固定变倍望远镜的表示方法: 低倍率/高倍率( /更高倍率) x物镜口径( 直径mm) , 有时候也用最低倍率-最高倍率x物镜口径( 直径mm) 的表示方法, 例如15/30*80指倍率为15倍和30倍固定变倍、口径为80毫米的望远镜。
1.4、防水望远镜的表示方法: 一般在望远镜型号的后面加WP( Water proof) , 如8X30WP指倍率为8倍, 物镜口径为30毫米的防水望远镜。
1.5、广角望远镜的表示方法: 一般在望远镜型号的后面加WA(Wide Angle), 如7X35WA指倍率为7倍, 物镜口径35毫米的广角望远镜
一些经销商把前后两数字相乘的积当作望远镜的倍率来哄骗消费者是不道德的, 更有一些经销商随意扩大两个数字来欺骗消费者, 我曾经见过一款10x25的DCF 望远镜, 标注的规格竟是990x99990,天! 990倍的、口径是99990mm的望远镜是什么概念?

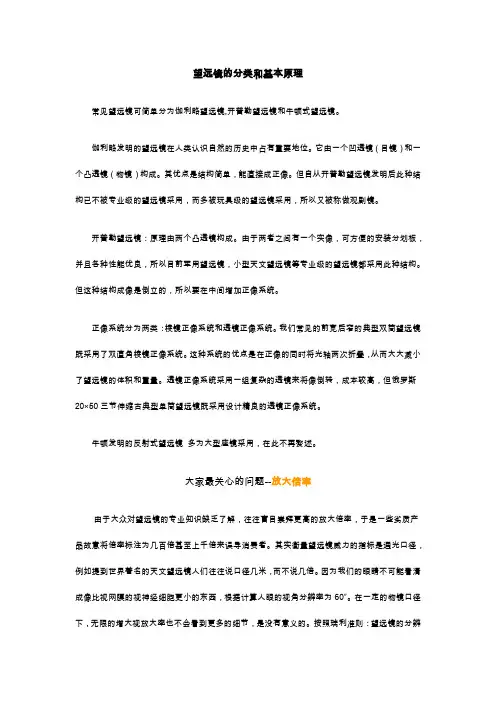

2.望远镜的倍率指的是什么
望远镜的倍率是指一架望远镜的倍率是指望远镜拉近物体的能力, 如使用一具7倍的望远镜来观察物体, 观察到的700米远的物体的效果和肉眼观察到的100米远的物体的效果是相似的( 当然, 由于环境的影响效果要差一些) 。很多人总认为倍率越高越好, 一些经销商和厂家也以虚假的高倍来吸引、欺骗消费者,
市场上有些望远镜竟然标为990倍! 实际上, 一架望远镜的合理倍率是与望远镜的口径和观测方式相关的: 口径大的, 倍数能够适当高些, 带支架的的能够比手持的高些。倍率越大, 稳定性也就越差, 观察视场就越小、越暗, 其带来的抖动也大增加, 呼吸的气流和空气的波动对其影响也就越大。手持观测的双筒望远镜, 7-10倍之间是最合适的, 最好不要超过12倍, 如果望远镜的倍率超过12倍, 那么手持观察将会很不方便。世界各国军用的望远镜也大多以6-10倍为主, 如中国的军用望远镜主要是7倍和8倍的, 这是因为清晰稳定的成像是非常重要的。
3.望远镜的口径指的是什么
口径是指望远镜物镜的直径。口径越大, 观测视场、亮度就越大, 有利于暗弱光线下的观测, 但口径越大致积就越大, 一般可根据需要在21-50mm之间选用。近年来市场上也出现了一些口径为70mm、 80mm、 100mm的大口径望远镜产品, 体积很大且配有支架。
4.什么是望远镜的视场
视场(Field of view)是指在一定的距离内观察到的范围的大小。视场越大, 观测的范围就越宽广越舒适, 视场一般用千米处视界( 可观测的宽度) 和换算成角度(angle of view)来表示, 常见的有三种表示方法: 一是直接用角度, 如angle of view:9＆#176;; 二是千米处的可视范围, 如Field of view:158m/1000m; 三是千码处英尺, 实际上和第二种差不多, 如Field of vies:288ft/1000y.一般来讲, 口径越大, 倍率越低, 视场就越大, 但目镜组的设计也很关键。
5.什么是出瞳直径
出瞳直径就是影像经过望远镜后在目镜上形成的光斑大小, 出瞳直径能够用下面公式得出: 物镜口镜/倍率=出瞳直径。由此能够看出物镜越大、倍数越低, 出瞳直径就越大。从理论上讲, 出瞳直径越大, 所观测到的景物就越明亮, 有利于暗弱光线下的观测。因此在选购望远镜时应尽量选择出瞳直径大些的, 那么是否越大越好呢? 也不是, 因为我们正常使用望远镜时大都在白天, 这时人眼的瞳
孔很小, 只有2-3毫米左右, 这时如果使用出瞳直径大的如4毫米以上的, 则大部分有用光线并不被人眼吸收, 反而浪费。人眼只有在黄昏或黑暗时瞳孔才能达到7毫米左右。因此一般情况下使用选择出瞳直径不低于3毫米的就能够了。因此出瞳直径又称为黄昏因数。
6.何为镀膜? 镀膜有什么作用
如果你注意观察的话, 你会发现望远镜的物镜镜外会有不同的颜色, 红色的、蓝色的, 还有绿色的、黄色的、紫色的等等, 这就是平常所说的镀膜。么镜片镀膜有什么作用呢? 镜片镀膜的作用是为了是为了防止光线在镜片上面反射的漫射光造成的薄雾般的白茫茫现象, 养活反光, 使透光率增加, 增加色彩的对比度、鲜明度, 提高观测效果。一般镀膜层越多、越深、越厚的, 观赏效果越好, 亮度越高。镀膜的颜色需根据光学材料及设计要求而定, 镀膜越淡、反光越小越好, 平常使用最多的蓝膜和红膜, 蓝膜是一种传统的镀膜, 红膜是从上个世纪上半期出现的。很多人认为红膜比蓝膜好, 现在市场上有很多反光很强、亮闪闪的红膜望远镜, 一些经销商把这种镀膜称为”红外线””次红外线””红宝石镀膜”等等, 最后会告诉你这是全天候的、能在夜间观察的红外线夜视望远镜, 请广大镜友千万不要上当。真正的红外线夜视仪是光电管成像, 与望远镜结构和原理完全不同, 白天不能使用, 需要电源才能观察。其实当光线穿透玻璃时, 将无可避免的造成一些反射而降低亮度, 镀红膜后因为反射严重亮度降低更多, 这类望远镜正常是在雪地上阳光强烈照耀刺眼时, 降低亮度所使用, 在正常情况下使用, 蓝膜是比较优秀的( 好多名牌摄像机和照相机镜头都是采用镀蓝膜, 就是这个道理) 。
7.DCF、 UCF、 PCF是什么意思?
DCF、 UCF、 PCF是人们对望远镜型号的习惯称呼, DCF是指采用别汉棱镜的直筒式望远镜, UCF是指采用保罗棱镜的小型望远镜, 也就是常说的小保罗, 采用棱镜倒置式结构, PCF是指采用保罗棱镜的大型望远镜, 也就是常说的大保罗。
望远镜的主要技术参数
1、通光孔径:
限制经过望远镜光能的图形框子( 一般是物镜框) 叫做入射瞳孔( 简称入瞳) ,
亦即望远镜物镜的通光孔径D。

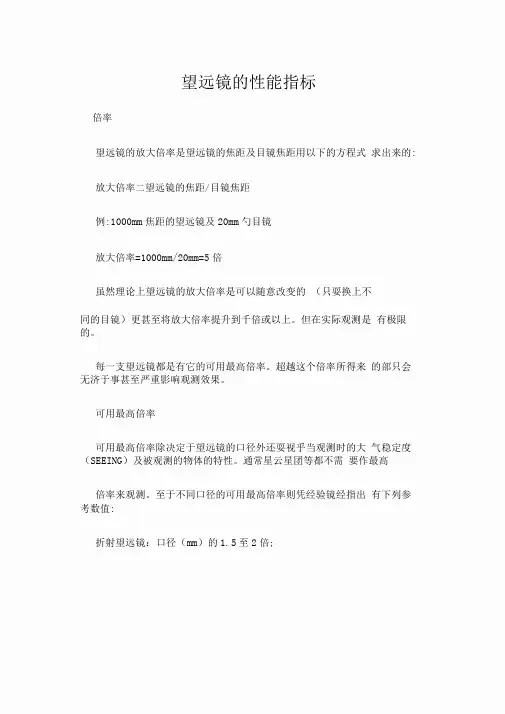

2、放大率( 放大倍数)
眼睛经过望远镜所看到物体像的张角和眼睛直接看物体时的张角之比即为
放大率。如果已知物镜和目镜的焦距, 则可由物镜的焦距F除以目镜的焦距f
可得放大率r:
r=F/f
望远镜的放大率也可由入射瞳孔的直径D除以出射瞳孔的直径d得到, 即:
r =D/d
放大率越大, 一般观察的物体越清晰。
双筒望远镜的基本性能一般见数字表示在它的外盖上, 例如: 8x42第1个数字表示望远镜的放大率为8倍, 后一个数字表示物镜的通光孔径为∮42毫米。
3、视场:
当眼睛在出瞳点观察时看到的物体范围叫做视场。广角或超广角望远镜( 视场大于60度) 的观察范围比一般望远镜的观察范围要大。
双筒望远镜的视场一般用数字表示在它的外置上, 例如122/1000表示用望
远镜观察, 在1000米的距离上可观察到直径122米范围的视场。有时亦可用英尺和角度表示。
4、分辨率:
望远镜的分辨率用它所能分辨的物方无限远两个物点对望远镜物镜中心的张角
∝表示( 单位: 秒) 。望远镜的分辨率直接与入射瞳孔直径有关。入射瞳孔直径( 一般为物镜通光孔径) 越大, 望远镜分辨率就越高, 观察的物体就越清晰。
5、出射瞳孔直径:
入射瞳孔在目镜后面的像叫做出射瞳孔。出射瞳孔位于目镜后, 只有当眼睛
与出射瞳孔相重合时才能观察到望远镜的全视场。
出射瞳孔直径越大, 用望远镜观察物体的主观亮度就越高。据此, 在傍晚及光线较弱的条件下观察需要用大出射瞳孔直径的望远镜。
望远镜的出射瞳孔直径等于入射瞳孔直径D除以望远镜的放大率r: d=D/r
6、出射瞳孔距离:
出射瞳孔到目镜靠近人眼最后一个表面顶点的距离即为出射光瞳距离。出射瞳孔距离大于16毫米时常称为长出瞳距离, 它便于戴眼镜观察。
7、透过率:
望远镜的透过率影响所观察物体的亮度。透过率与多种因素( 如玻璃对光的吸收, 光学表面透射时的反射损失, 光散射等) 有关。特别是光学表面透射时的反射损失对透过率影响最大同时也影响成像清晰度。因此, 望远镜的光学镜片与空气接
