B触发：
B触发主要用来测量在A事件发生后的一段时间内（如A的一个或半个周期内），B事件发生多少次，如用来测试Htotal，Vtotal等。
A事件为低频信号，B事件为高频信号。

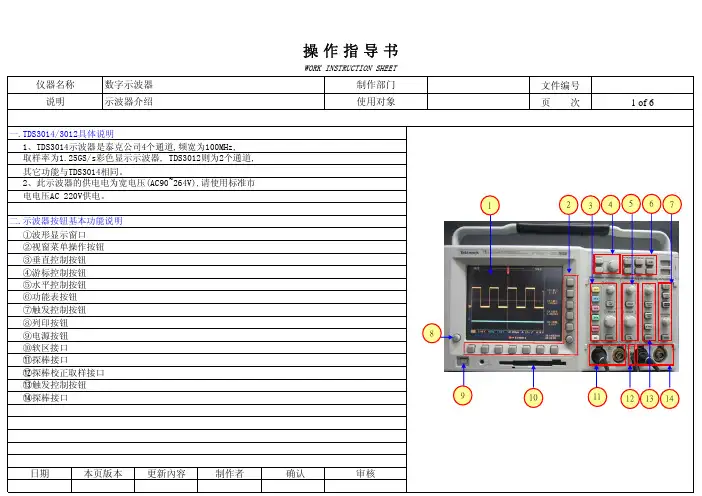

以下为B触发的设置步骤（以测试Htotal为例，所使用示波器为泰克TDS3034B）：
首先要选择设置A触发，A触发为A事件的触发设置（平时我们使用示波器的触发功能就是A触发，设置A触发时要关掉示波器的B触发功能），如图2所示（快速菜单键按下后的界面），主要选择A触发的触发源（此处选择CH2）、耦合类型（直流）、触发类型等（上升沿）。
图1
然后选择B触发，先把B TRIG键按下，左边的指示灯会亮起（B触发功能打开），然后按一下B TRIG键下面的菜单键，然后配置B触发。
图
3
B触发需要设置的有触发源（CH3）、耦合（直流）、触发类型（上升沿，此处最好选择下降沿，原因如后面所述）、触发电平，如图4所示。
图5： 把CH1和CH2分别接上相应的信号，CH1接DE 信号，CH2接CLK 信号，再按AOUTSET ，然后分别调节幅度标度旋钮和时间标度旋钮，把显示的内容放大到合适幅度，缩短显示的扫描时间，能够清晰显示每一个B 事件，如图6所示。
图6：再按下B在A后触发事件下方的按键，
图7：
设定完成后按B在A后触发到达如图7的界面。
图8
：
然后按B 事件下的设置分钟，顺时针旋动滚动条的旋钮，到下个A 事件的结束点，在这端时间（空间）内的B 事件的数目就可以在B 事件上显示出来。 如图10所示。
图9：
图10：
按B事件下面的设为分钟，就可以清零，重新测量。
除事件外，B触发也可测量时间。在图10的界面中选择时间，就可以测量时间。为什么B事件触发最好选择下降沿？
不知道为什么，选择上升沿时，示波器统计会有错误。如图11~14所示。
图11：A、B触发都选择上升沿。
图12：A、B触发都选择上升沿时，第三个B事件时，示波器统计才是第二个B事件。
图13，A事件选择上升沿，B事件选择下降沿时，示波器显示无误
图14：A事件触发选择上升沿，B事件触发选择下降沿，示波器统计无误。
注意：统计A事件一个周期内的B事件，不要把下一个周期的第一个B事件统计在内。
图15：如果统计A事件一个周期内
的B事件，只能统计到这一
个事件的下降沿。
第一个B事件的下降沿。
李伟09.08.04
lw@https://www.doczj.com/doc/6c16209143.html, 仓促之间所写，难免错误，有问题可以发邮件给我。
版权没有，欢迎传阅。
示波器的使用方法 示波器虽然分成好几类，各类又有许多种型号，但是一般的示波器除频带宽度、输入灵敏度等不完全相同外，在使用方法的基本方面都是相同的。本章以SR-8型双踪示波器为例介绍。 （一）面板装置 SR-8型双踪示波器的面板图如图5-12所示。其面板装置按其位置和功能通常可划分为3大部分：显示、垂直（Y轴）、水平（X轴）。现分别介绍这3个部分控制装置的作用。 1．显示部分主要控制件为： （1）电源开关。 （2）电源指示灯。 （3）辉度调整光点亮度。 （4）聚焦调整光点或波形清晰度。 （5）辅助聚焦配合“聚焦”旋钮调节清晰度。 （6）标尺亮度调节坐标片上刻度线亮度。 （7）寻迹当按键向下按时，使偏离荧光屏的光点回到显示区域，而寻到光点位置。 （8）标准信号输出 1kHz、1V方波校准信号由此引出。加到Y轴输入端，用以校准Y 轴输入灵敏度和X轴扫描速度。 2．Y轴插件部分 （1）显示方式选择开关用以转换两个Y轴前置放大器Y A与YB 工作状态的控制件，具有五种不同作用的显示方式：
“交替”：当显示方式开关置于“交替”时，电子开关受扫描信号控制转换，每次扫描都轮流接通Y A或YB 信号。当被测信号的频率越高，扫描信号频率也越高。电 子开关转换速率也越快，不会有闪烁现象。这种工作状态适用于观察两个工作频率较高的信号。 “断续”：当显示方式开关置于“断续”时，电子开关不受扫描信号控制，产生频率固定为200kHz方波信号，使电子开关快速交替接通Y A和YB。由于开关动作频率高于被测信号频率，因此屏幕上显示的两个通道信号波形是断续的。当被测信号频率较高时，断续现象十分明显，甚至无法观测；当被测信号频率较低时，断续现象被掩盖。因此，这种工作状态适合于观察两个工作频率较低的信号。 “Y A”、“YB ”：显示方式开关置于“Y A ”或者“YB ”时，表示示波器处于单通道工作，此时示波器的工作方式相当于单踪示波器，即只能单独显示“Y A”或“YB ”通道的信号波形。 “Y A + YB”：显示方式开关置于“Y A + YB ”时，电子开关不工作，Y A与YB 两路信号均通过放大器和门电路，示波器将显示出两路信号叠加的波形。 （2）“DC-⊥-AC” Y轴输入选择开关，用以选择被测信号接至输入端的耦合方式。置于“DC”是直接耦合，能输入含有直流分量的交流信号；置于“AC”位置，实现交流耦合，只能输入交流分量；置于“⊥”位置时，Y轴输入端接地，这时显示的时基线一般用来作为测试直流电压零电平的参考基准线。 （3）“微调V/div” 灵敏度选择开关及微调装置。灵敏度选择开关系套轴结构，黑色旋钮是Y轴灵敏度粗调装置，自10mv/div～20v/div分11档。红色旋钮为细调装置，顺时针方向增加到满度时为校准位置，可按粗调旋钮所指示的数值，读取被测信号的幅度。当此旋钮反时针转到满度时，其变化范围应大于2.5倍，连续调节“微调”电位器，可实现各档级之间的灵敏度覆盖，在作定量测量时，此旋钮应置于顺时针满度的“校准”位置。 （4）“平衡” 当Y轴放大器输入电路出现不平衡时，显示的光点或波形就会随“V/div”开关的“微调”旋转而出现Y轴方向的位移，调节“平衡”电位器能将这种位移减至最小。 （5）“↑↓ ” Y轴位移电位器，用以调节波形的垂直位置。 （6）“极性、拉Y A” Y A通道的极性转换按拉式开关。拉出时Y A 通道信号倒相显示，即显示方式（Y A+ YB ）时，显示图像为YB - Y A。 （7）“内触发、拉YB ” 触发源选择开关。在按的位置上（常态）扫描触发信号分别
第三讲示波器基础之触发功能（上） 作者：汪进进来源：美国力科公司深圳代表处 中心议题： ?示波器的触发功能的含义 解决方案： ?多用于低频信号的准确测量中 ?要点：触发源、触发点、触发电平、触发模式 触发是数字示波器区别于模拟示波器的最大特征之一。数字示波器的触发功能非常丰富，通过设置，用户可以看到触发前后的信号。对于高速信号的分析，触发应用较少，因为通常是捕获很长时间的波形然后做眼图和抖动分析。而对于低速信号的测量，触发应用非常频繁，因为通常会有很多杂讯需要被隔离。 示波器的采集存储器是一个循环缓存，新的数据会不断覆盖老的数据，直到采集过程结束。触发电路坏掉的示波器仍然可以工作，只是此时看到的波形在屏幕上来回“晃动”，或者说在屏幕上闪烁，这其实相当于将触发模式设置为“Auto”状态并把触发电平设置得超过信号的最大或最小幅值。没有触发电路，这些采集的数据不断地这样新老交替，在屏幕上视觉上感觉波形在来回“晃动”。如图一所示。 图一数字示波器的存储器是循环缓存 Auto Setup是自动触发设置，示波器根据被测信号的特点自动设置示波器的水平时基，垂直灵敏，偏置和触发条件，使得波形能显示在示波器上。如果不理解触发的概念，通过Auto Setup的设置就开始观察，测量的结果，甚至得出的结论都是不对的。 所谓触发，专业的解释是：按照需求设置一定的触发条件，当波形流中的某一个波形满足这一条件时，示波器即实时捕获该波形和其相邻部分，并显示在屏幕上。触发条件的唯一性是精确捕获的首要条件。为了观察特定波形之前发生的更多事件，把触发点往显示窗口右方推移一段时间，即是延迟触发；为了了解特定波形之后发生的更多事件，把触发点往显示窗口
示波器操作规程 产品名称：示波器 一、功能键说明： 1、示波器面板功能键、钮的标示及作用（电源开关）：接通或关断整机输入电源。 2、FOCUS（聚焦）和ASTIG（辅助聚焦）：为套轴电位器，用于调整波形的清晰度。 3、ROTATION（扫描轨迹旋转控制）：调整此旋钮可以使光迹和座标水平线平行。 4、ILLUM （坐标刻度照明）：用于照亮内刻度坐标。 5、A/B INTEN（A/B亮度控制）：通常为套轴电位器，作用是调节A和B扫描光迹的亮度。 6、CAL （校正信号输出）：提供且从0电平开始的正向方波电压，用于校正示波器。 7、VOLTS/div（电压量程选择）：通常电压量程和幅度微调为套轴电位器，外调节旋钮是电压量程选择，转动此旋钮以改变电压量程；中间带开关的电位器为电压量程微调，顺时针旋到底为校正位置，逆时针调节，波形幅度，变化范围在电压/格两档之间。 8、CH1和CH2（输入信号插座）：为示波器提供输入信号。 9、AC GND DC（输入耦合开关）：用于选择输入信号的耦合方式。 10、GRIG SEL（内同步选择）：按下此键，以CH1和CH2分别作为内同步信号源。 11、CH POL（信号倒相）：按下此键，输入信号倒相180°。 12、VERTICAL MODE（垂直工作方式选择）：分别按下CH1、CH2、ALT、COHP、ADD、X-Y键，屏幕显示依次为CH1、CH2、CH1和CH2交替、CH1和CH2断续、CH1和CH2代数和、CH1垂直/CH2水平等方式。 13、POSITION（位移调节）：调节CH1和CH2输入信号0电平在屏幕的起始位置。 14、UNCAL（不校正指示）：当CH1和CH2电压量程微调不在校正位置时，对应的不校正指示灯点亮。 15、TIME（扫描时间调整）：外旋钮调节A扫描速度，内旋钮调节B扫描速度。 16、、TRACE SEP （B扫描微调和A/B扫描轨迹分离）：一般情况下，涂有红色的旋钮为B扫描微调，提供连续可变的非校正B扫描速度。 17、DELAY TIME（扫描延迟时间调节）：选择A和B扫描启动之间的延迟时间。 18、POSITION
示波器有关知识及选型方案 此方案为北京海洋兴业科技有限公司所有，如需转载请注明出处。 示波器自从问世以来，它一直是最重要、最常用的电子测试仪器之一。由于电子技术的发展，示波器的能力在不断提升，其性能与价格也五花八门，市场参差不齐。示波器看似简单，但如何选择，也存在许多问题。本文根据多年的经验，结合北京海洋兴业科技有限公司选型指南，从几个方面告知您在选择示波器时应注意的问题： 一、了解您需要测试的信号 您要知道用示波器观察什么？您要捕捉并观察的信号其典型性能是什么？您的信号是否有复杂的特性？您的信号是重复信号还是单次信号？您要测量的信号过渡过程的带宽，或者上升时间是多大？您打算用何种信号特性来触发短脉冲、脉冲宽度、窄脉冲等？您打算同时 显示多少信号？您对测试信号作何种处理？ 二、选择示波器的核心技术差异：模拟（DRT）、数字（DSO）、还是数模兼合 （DPO） 传统的观点认为模拟示波器具有熟悉的控制面板，价格低廉，因而总觉得模拟示波器“ 使用方便” 。但是随着 A/D 转换器速度逐年提高和价格不断降低，以及数字示波器不断增加的测量能力和实际上不受限制的测量功能，数字示波器已独领风骚。但是数字示波器显示具有三维的缺陷、处理连续性数据慢等缺点，需要具有数模兼合技术的示波器，例 DPO 数字荧光示波器。 三、确定测试信号带宽 带宽一般定义为正弦波输入信号幅度衰减到 -3dB 时的频率，即幅度的70.7% 。带宽决定示波器对信号的基本测量能力。如果没有足够的带宽，示波器将无法测量高频信号，幅度将出现失真，边缘将会消失，细节数据将被丢失；如果没有足够的带宽，得到的信号所有 特性，包含响铃和振鸣等都毫无意义。 一个决定您所需要的示波器带宽有效经验——“5倍经验准则”：将您要测量的信号最高频率分量乘以5，使测量结果获得高于2%的精度。
示波器的触发 1.触发概述 触发的定义：按照需求设置一定的触发条件，当波形流中的某一个波形满足这一条件时，示波器即时捕获该波形和其相邻部分，并显示在屏幕上。 触发的作用：保证每次时基扫描或采集的时候，都从输入信号上满足定义的触发条件处开始，这样每一次扫描或采集的波形就同步，可以使每次捕获的波形相重叠，从而显示稳定的波形。即：捕获感兴趣的信号；稳定显示。 用于：对单次信号进行捕获，对重复信号中的异常波形隔离捕获，对周期性信号进行稳定的显示等。 如果没有触发，每一屏的显示都不同，如图1所示。当示波器快速刷新的时候，看到的信号是混叠的，没有稳定的图像，无法观察和测量。 图1 无触发的图像 触发是数字示波器区别于模拟示波器的最大特征之一。模拟示波器只有简单的边沿触发。没有存储单元，触发只是示波器显示波形的一个起始信号，只定义了波形的起点。而数字存储示波器把模拟信号数字化，由于有数据存储，并可以定义触发点在内存中的位置，可以看到触发之前的波形，可以设置更多更复杂的触发类型，满足不同特征波形的触发和观察。 2.触发设置 2.1触发源 触发源决定触发信号从哪里获得。多数情况下，触发信号来自输入信号本身。触发电路与被测信号处理电路是并行结构，所以触发电路并不会影响到被测信号的数字化处理，也就决定了触发信号不光可以从被测信号引入，还可以通过其他通道、外触发通道等引入。若示波器具有外部触发输入端，那么它上面连接的信号则可以驱动触发电路时示波器触发。若想要观察与电源有关的干扰信号，可以使用电源触发。
2.2触发点 为了观察特定波形之前发生的更多事件，把触发点往显示窗口右方推移一段时间，即是预触发。 为了了解特定波形之后发生的更多事件，把触发点往显示窗口左方推移一段时间，即是延迟触发。 另外，将触发点向左移可充分利用示波器的存储空间。 一般将触发点设置在中间位置以方便观察和调节，因为示波器的波形扩展时是以触发点为对称点展开的。 2.3触发释抑 有时，为了使示波器能在信号的正确部分触发并不容易。许多示波器采用专门特性，简化了任务。触发器释抑时间是发生正确触发后的一段时间，在这段时间内，示波器不能触发。当触发源是复杂波形的时候，该特性能发挥作用。其结果是，只有在适当的触发点示波器才能触发。图2解释了如何使用触发释抑特性来显示有用波形。 图2 触发释抑 2.3 触发电平 触发电平是指信号需要达到该电平才能被触发。 设置任何触发条件都需要有一个具体的触发电平。触发电平定义了信号是否为满足触发条件的“事件”。 在上升沿触发时,只有该上升沿在上升的过程中达到触发电平的位置才认为是“事件”从而被“隔离”在触发点。
灵活使用示波器触发功能 每个工程师刚刚开始接触示波器的时候，都是从最基础的数字信号的信号质量开始测量的。找一块板子，接一个时钟信号，一个数据信号，测量它们的最大/最小电压(Max/Min)、建立/保持时间(Setup/Hold Time)、上升/下降时间(Rise/Fall Time)等基础参数。这些基础参数的测量老工程师们都耳熟能详，也都知道怎么去测量它们，但很多朋友却不知道，如果能灵活地使用示波器的各种触发功能进行辅助，将会使测量时间大大缩短，测量结果更加精准。下面我们来看一看示波器的触发功能在信号质量测量时的一些经典应用。 最古老的也是最经典的触发–边沿触发带给我们的启示 边沿触发从示波器诞生之日起就与示波器密不可分，最早的模拟示波器只有一种触发功能，就是边沿触发。边沿触发非常简单和常用，以至于很多工程师用了几年的示波器都没有意识到这是一种触发功能。边沿触发包括上升沿触发和下降沿触发，以上升沿触发为例，示波器的触发器会比较触发电平(Trigger Level)前后两个点的电压，当后一个点的电压高于前一个点时，就会判定为上升沿触发；下降沿触发则反之。 信号的最大/最小电压(Max/Min)测量是一个常规的测量项目，一般常用的方法有两种，一种是直接用示波器的自动测量，打开统计功能，找出最大/最小值，第二种是打开示波器的无限余辉，累积一段时间后，用光标测量最大/最小值。但这两种方法都有一个小缺点，就是无法直观地看到Max/Min电压所对应的波形。对于Debug而言，更希望能清楚地看到这个最坏的波形，以便能找到调试的思路。利用传统的边沿触发，通过调节边沿触发的触发电平，我们就可以轻松地看到最大/最小电压所对应的波形并进行测量。 选择上升沿触发，将触发模式调成Normal (注1)。然后慢慢调高触发电平，直到触发事件变得非常稀少(示波器面板上Trig’d绿色指示灯的亮/灭间隔明显变长或屏幕波形刷新速度明显变慢)，这意味着电压的上升已处于极限位置，此时触发点的波形就是最大电压的波形。同理，选择下降沿触发，调低触发电平，可以精确定位最小电压所对应的波形。
关于示波器的触发功能 我记得初入力科的时候，在关于示波器的三天基础知识培训中有一整天的时间都是在练习触发功能。“触发”似乎是初学者学习示波器的难点。我们常帮工程师现场解决关于触发的测试问题的案例也很多。通常有些工程师只知道“Auto Setup”之后看到屏幕上有波形然后“Stop”下来再展开波形左右移动查看细节。因此，我有时候甚至接到这样的电话，质疑我们的示波器有问题，因为他在”Auto Setup”之后看到的波形总是在屏幕上来回“晃动”。但是当我问他触发源设置得对不对，触发电平设置得合适否，是否采用了合适的触发方式等问题时，我没有得到答案; 即使有时遇到我心目中的高手，我也常发现他们对触发的基本概念都没有建立起来。我喜欢在写作某个主题之前google一下，但是很遗憾我没有找到一篇堪称完整的启蒙文章。虽然三家示波器厂家的PPT讲稿中都有很多关于触发的，但细致介绍触发的中文文章真的很少。当然，这也是幸运的，因为我的拙文也许将是很多工程师茅塞顿开的启蒙之作。 触发是数字示波器区别于模拟示波器的最大特征之一。数字示波器的触发功能非常地丰富，通过触发设置使用户可以看到触发前的信号也可以看到触发后的信号。对于高速信号的分析，其实很少去谈触发，因为通常是捕获很长时间的波形然后做眼图和抖动分析。触发可能对于低速信号的测量应用得频繁些，因为低速信号通常会遇到很怪异的信号需要通过触发来隔离。 假如示波器的触发电路坏了，示波器仍然可以工作，只是这时候看到的波形在屏幕上来回“晃动”，或者说在屏幕上闪啊闪的。这其实相当于您将触发模式设置为“Auto”状态并把触发电平设置得超过信号的最大或最小幅值。示波器的采集存储器是一个循环缓存，新的数据会不断覆盖老的数据，直到采集过程结束。如图一所示。没有触发电路，这些采集的数据不断地这样新老交替，在屏幕上视觉上感觉波形在来回“晃动”。Auto Setup是自动触发设置，示波器根据被测信号的特点自动设置示波器的水平时基，垂直灵敏，偏置和触发条件，使得波形能显示在示波器上。其主要目的是保证波形能显示出来，这对于拿到示波器不知道如何使波形“出来”的新手是有用的。但如果不理解触发的概念，通过Auto Setup的设置就开始观察，测量甚至得出结论是不对的。示波器毕竟是工程师的眼睛，工程师需要透彻掌握这个工具，用好这双眼睛。 所谓触发，按专业上的解释是：按照需求设置一定的触发条件，当波形流中的某一个波形满足这一条件时，示波器即实时捕获该波形和其相邻部分，并显示在屏幕上。触发条件的唯一性是精确捕获的首要条件。为了观察特定波形之前发生的更多事件，把触发点往显示窗口右方推移一段时间，即是延迟触发；为了了解特定波形之后发生的更多事件，把触发点往显示窗口左方推移一段时间，即是超前触发。如图二所示。在数字示波器中，触发点可以位于采集存储的记录的任何位置。如图一的右边图形，触发点停留在采集存储的中间时刻。 为了更形象地理解触发，我常用一段很酸的话来形容。所谓触发，就是“在此刻停留”，或者说是“等待那一刻”。触发电路可以理解为有那么一双纯情的眼睛在注视在她面前走过的每一个人（信号流），当她看到她的意中人（触发条件）时，她的眼睛凝视这个人，让意中人停留在她注视的位置(触发点)。但她会继续寻找她的下一个意中人。每次找到了意中人，她都会让意中人在她注视的位置（触发点）停留。因此，她的眼睛注视点(触发点)的位置只停留那些意中人（满足条件的波形）。
示波器使用及调试方法 1、示波器介绍：示波器能观察被电路的电压、电流的波形，测定电压、频率、调幅指数、相位差等各电参量，把人们无法直接看到的电信号的变化规律，转换成可以直接观察的波形，曲线，显示在示波器的屏幕上，供分析研究. 2.、本厂主要使用的示波器型号是PROTEK 6502A 模拟示波器及泰克的TDS210数位示波器，其中PROTEK 6502A 型模拟示波器主要用于电波机芯调试天线用，泰克 TDS210型数字示波器主要用于测试电波机芯秒偏用， 、PROTEK 6502A 模拟示波器操作面板图如下图所示 2.1.1、PROTEK 6502A 模拟类示波器常用开关及用途： 2.1.1.1、电源开关1；通常按下按键后将电源打开，同时电源指示灯发亮，示波器进入可使用状态。 2.1.1.2、亮度调节旋钮2；通常顺时针旋转，显示屏4的亮度增亮，但在开电之前，需反时针转到底。 2.1.1.3、聚焦调节旋钮3；主要将光线调得更加清晰。 2.1.1.4、垂直位移调节旋钮5和15；分别调整两通道的轨迹线在屏幕上下移动。 2.1.1.5、两通道轨迹线的每格电压幅度值的转换开关6和9，用来改变每格表示的电压值，也就是改变所要观察的波形的高度。 2.1.1.6、信号输入连接器7和10，分别输入信道1和信道2的信号。 2.1.1.7、两通道轨迹线的每格扫描时间转换开关8，用来改变扫描时间系数，也就是改变所要观察的波形的宽2 3 4 5 6 7 8 9 10 11 12 16 13 14 15 17 18 19 图一 1
度。 2.1.1.8、触发源选择开关11，其中INT为内触发方式，LINE为电源触发，EXT为外触发，通常情况下我们选择内触发方式。 2.1.1.9、触发方式选择开关12。 2.1.1.10、水平位置调节旋钮13，用来调节扫描线在屏蔽左右方向移动。 2.1.1.11、XY工作方式键14，按下为开，弹起为关。 2.1.1.12、扫描微调旋钮16。 2.1.1.13、输入信号与垂直轴放大器的组合系统选择开关17和18 2.1.1.14、光标转动调节器19，用来校正受地磁场影响的光迹线与屏幕栅格线的平行度。 2.1.2、下面以用PROTEK 6502A模拟类示波器调试电波机芯天线为例介绍该类型示波器的使用方法。 2.1.2.1、首次使用该类型的示波器前必须先检查输入电压，若电压转换开关已放到220V档，确认输入的电压应在AC198V-242V范围内，参看后面板输入电压选择指示，把电源线插入后面板的AC插座中，并检查下列各开关是否在相应位置： a、电源开关1处于OFF状态， b、亮度调节旋钮2反逆时针转到底。 c、聚集调节旋钮3处于中心位置 d、输入信号与垂直轴放大器的组合系统选择开关17和18处于GND位置 e、垂直位移调节旋钮5和15处于中心位置，（垂直轴×5MAG开关处于弹起位置） f、水平位移调节旋钮13处于中心位置，（水平轴×10MAG及×5MAG开关处于弹起位置) g、触发方式选择开关12置于AUTO位置 h、触发源选择开关置于INT位置 i、两通道轨迹线的每格扫描时间转换开关8置于div j、扫描时间微调开关Trig level置于中心位置。 旋钮均处于上述规定的位置后，打开电源，将亮度调节旋钮2顺时针旋动，约过15秋后将出现亮线，并且适中；调节聚焦旋钮3，使屏幕上的线条最细；观察示波器上出现的水平亮线是否与屏幕上的栅格相平行，若不平行，则可通过用无感螺丝刀调节光标转动调节器19 使之相互平行。 2.1.3、将信号发生器与示波器及天线按下图所示的方法连接起来：
高端示波器的触发功能简介 触发是数字示波器区别于模拟示波器的最大特征之一。所谓触发，按专业上的解释是：按照需求设置一定的触发条件，当波形流中的某一个波形满足这一条件时，示波器即实时捕获该波形和其相邻部分，并显示在屏幕上。触发条件的唯一性是精确捕获的首要条件。为了观察特定波形之前发生的更多事件，把触发点往显示窗口右方推移一段时间，即是延迟触发；为了了解特定波形之后发生的更多事件，把触发点往显示窗口左方推移一段时间，即是超前触发。 图一触发原理示意图 示波器的采集存储器是一个循环缓存，新的数据会不断覆盖老的数据，直到采集过程结束。触发点有时侯也叫触发延迟，在数字示波器中，触发点可以位于采集存储的记录的任何位置。如图二的右边图形，触发点停留在采集存储的中间时刻。假如示波器的触发电路坏了，示波器仍然可以工作，只是这时候看到的波形在屏幕上来回“晃动”，或者说在屏幕上闪啊闪的。这其实相当于您将触发模式设置为“Auto”状态并把触发电平设置得超过信号的最大或最小幅值。 图二触发存储示意图 通常示波器有四种触发模式，Auto，Normal，Single，Stop。Auto是指不管是否满足触发条件，都实时刷新波形，这时候示波器的屏幕上的波形通常看起来是“晃动”的。Normal 是指满足触发条件才触发，否则波形会静止不动，并且对于力科示波器在屏幕的右下角有红色的提示：“Waiting for Trigger”。 Single指仅捕获第一次满足触发条件的波形，捕获后就停止。 Stop指强制让波形静止不动。 示波器示波器的触发功能主要有两点，第一，隔离感兴趣的事件，在触发点处隔离的事件是满足触发条件的信号。第二，同步波形，或者说稳定显示波形，即找到一种触发方式使波形不再“晃动”，也就是找出信号的规律性来同步信号。下面以力科公司的高端示波器界面为例介绍高端示波器主要的触发方式。 1、边沿触发（Edge） 边沿触发是最常用最简单最有效的触发方式，也是中低端示波器的主要触发方式，绝大

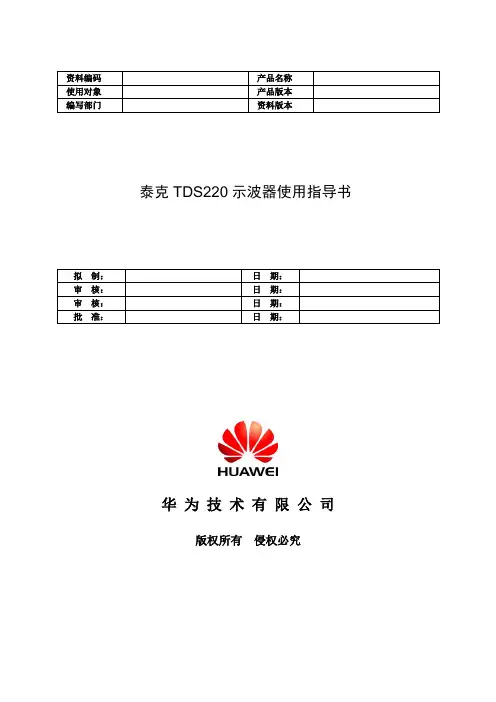

泰克TDS220示波器使用指导书 华为技术有限公司 版权所有侵权必究
