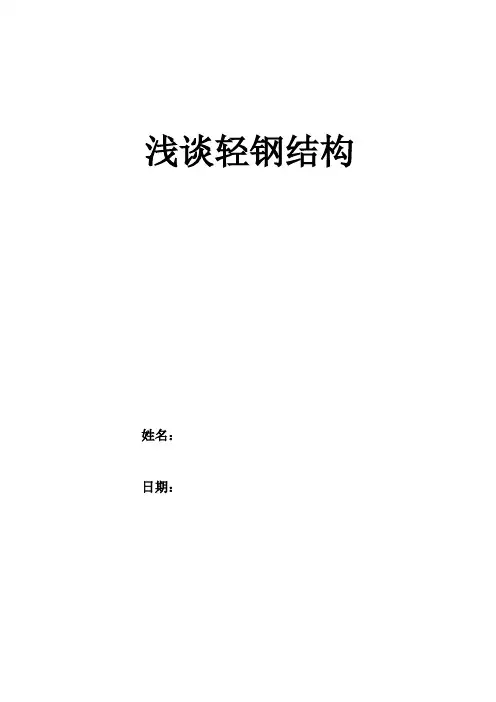

浅谈轻钢结构
姓名:
日期:
目录 1. 前言
2. 轻钢结构概念及适用范围
3. 材料选择
4. 轻钢结构的特点
5. 蒙皮效应在轻钢结构中的应用
6. 轻钢结构的塑性设计及腹板屈曲后强度
7. 轻钢结构在我国的发展及遇到的问题
前言
轻钢结构建筑为工业及民用建筑的一种结构形式，可适用于大跨度工业厂房、仓储库房、体育馆场及装配式民用住宅等。它具有造价低、工期快、质量优、造型新颖和各项使用功能齐全完善等优势，并符合我国现行的的规范和验收标准，每年可节约10亿元以上;适于在我国推广应用同是对传统建筑模式的变革，今后市场更广阔。20世纪90年代以来，我国钢结构建筑的发展十分迅速，特别是轻钢结构的发展
轻钢结构概念及适用范围
所谓轻钢结构通常是指由下列钢材所构成的结构:?冷弯薄壁型钢结构;?热轧轻型钢结构;?焊接或高频焊接轻型钢结构;?轻型钢管结构;?板壁较薄的焊接组合梁及焊接组合柱而构成的结构。
原来轻钢结构主要用于荷载较小，跨度不大的建筑。轻钢结构系新型建筑材料，它采用H型钢及薄壁冷弯C、Z型钢组合而构建房屋骨架，屋面和墙体采用彩色涂层压型钢板或夹芯彩板，并逐步取代传统的钢筋混凝土建筑。它具有轻型美
观、成本低、施工周期短、安全可靠等优点。广泛应用于工业厂房、仓库、商业建筑、办公大楼、报刊岗亭及民宅等建筑物。应用范围: 轻型钢结构是H型钢为承重主体附以C型、Z型檩条及柱间支撑连接件，通过螺栓或焊接等方式固定，屋面和墙面以彩色压型钢板围护而形成的新型建筑体系，
，已大量应用于单层工业厂根据我国目前情况来看，这种结构由于其用度广、优势明显
房、多层工业厂房、办公楼以及高层建筑中的非承重构件等。对单层工业厂房而言，通常以H型钢，采用焊接连接作为梁柱，以C形或Z形轻钢板作檩条，屋盖系统或楼面系统用压型彩色钢板作面层，上面可浇混凝土，压型钢板既可作为钢筋，必要时也可以再配钢筋。墙面围护也可采用单层或夹层压型钢板，夹层板内部可充填各种保温层。
轻型钢结构是H型钢为承重主体附以C型、Z型檩条及柱间支撑连接件，通过螺栓或焊接等方式固定，屋面和墙面以彩色压型钢板围护而形成的新型建筑体系，下列结构是否适合用轻钢结构是否为轻钢，可以根据结构承受荷载的大小，以及结构类型来定的:
1、楼、屋面结构体系:如果是钢筋混凝土楼、屋面板，荷载较大不能用轻钢结构;
2、吊车荷载:如果有较大吨位的吊车就不符合轻钢结构的要求;
3、结构体系:建筑物为多层，或是比较高的单层结构也不宜按轻钢设计。轻钢结构的材料选择
材料选择和设计中的注意事项轻钢结构作为普通钢结构的衍生结构，其基本计算理论和后者基本相同。这里着重强调几点:
1、在用材上应优先采用“H”形钢，它受力合理，拼接方便，加工容易。对于承重结构宜用Q235钢或低合金钢中的16Mn、15MnV或15MnV钢，但需注意Q235—A钢的含碳量不作为交
货条件，可焊性无保证，故不宜用作焊接结构。对于板厚大于25mm的梁翼缘与柱，现场焊接的梁柱节点不宜用Q235—B.F，应尽量选用Q235—B.F或Q235—
B.b，对于特别重要结构宜选用Q235—C或Q235—D。
2、对厚度为17—40mm的Q235钢的设计指标比现行GBJ17—88《钢结构设计规范》中的规定值提高5Mpa(上海标准)，焊缝强度也作了相应调整。
3、考虑了技术进步因素，将主要受力构件的壁厚调小了，即在现行GBJ18—87《冷弯薄壁型钢结构技术规范》中的主要受力构件的壁厚不小于2mm调整为不小于1.5mm，框架梁柱构件不小于3mm。
4、在风荷载作用下，门式刚架的侧移按GBJ18—87《冷弯薄壁型钢结构技术规范》规定为柱顶高度的1,150。但在这2个规程中均作了细化规定并作相应调整，但具体数值不尽相同。设计者在使用时应予以注意。
5、在设计刚架、屋架和檩条等时，应考虑由风吸力作用所引起构件内力变化的不利影响，此时永久荷载分项系数取为1.0。这一规定主要是考虑到当设计的刚架、屋架、檩条在屋面材料较轻的情况下，若受风吸力作用，构件内力将会变号，会出现拉杆变为压杆的情况。在内力变号时永久荷载起减载作用，若仍将永久荷载分项系数取为1.2，则会造成结构可靠度的降低，导致不安全因素。
轻钢结构的特点
轻型钢结构是H型钢为承重主体附以C型、Z型檩条及柱间支撑连接件，通过螺栓或焊接等方式固定，屋面和墙面以彩色压型钢板围护而形成的新型建筑体系，与传统建筑结构相比具有以下优越特性:
轻型钢结构，经过了近几年的发展，已经形成一种固定的结构形式，形成自己的系列，采用这种结构具有以下明显的特点和优势:
1、轻钢结构，从屋面、墙面、墙架、保温层和承重结构，形成完整的体系，具有高度的系列化和装配化，因此它可以象其它商品一样批量生产。钢的自重不大，但强度却高得多，与其它建筑材料相比具有柔韧性大的特点。
2、工业化生产程度高:钢结构工业化生产程度最高，能成批大量生产，制造精确度高。采用工厂化制造、工地安装的施工方法，可大大缩短工期，提高经济效益。供货迅速、安装方便，可以比混凝土结构至少缩短一半工期。如有完善的报价、设计系统和制作上的程序管理，短时间即可供货。
3、外形美观，内部空旷，比一般结构更符合使用要求。厂房和库房内部可以实行任意分隔。美观大方:轻钢结构的围护为彩色压型钢板，使用年限为三十年不褪色，不锈蚀。由于彩涂板颜色的多样性，使得建筑物线条明朗，观感舒适，且比较容易造型。
4、重量轻，轻钢建筑主体结构的含钢量通常在25KG,80KG左右，是混凝土结构的1/8,1/10，是普通钢结构的 1/2,1/3，围护结构采用压型金属板，每平方米用钢量8,15kg，可
大大降低基础的造价。对地震区、地质条件差和运输不便的地区，其优越性更为明显。
5、轻钢结构造价相对较低，特别是对轻型厂房和多层住宅等类建筑，能取得较好的经济效果。
6、施工周期短:轻钢结构的最大优点是所有构件均可以由工厂制作现场拼接安装，对一般规模较小的工业厂房仅需45天至2个月，而若采用钢筋混凝土结构则需要8—12个月左右。安装方便，施工速度快，不需大型起重设备，结构构件和围
护结构在现场采用螺栓、自攻螺丝、拉铆钉连接，焊接工作量少，无湿作业，不受季节影响。
7、轻钢结构安装方便，拆除也容易，拆除部件可再利用。重复利用:钢结构的主体骨架连接为高强螺栓连接，围护板为自攻钉连接，拆卸比较方便，一旦业主对所选厂址不满意或外界环境发生意想不到的变化，则整个建筑可在很短时间内拆迁，损失极小，只要拆掉螺栓把钢构件运到需要的地方，重新组合即可，而这是钢筋混凝土建筑所无法具备的
8、增加有效使用面积:与混凝土结构相比，轻钢结构建筑结构柱面积减少，从而增加
使用面积6~10%，在同样跨度时可减少建筑高度，并可在梁上开孔穿越管线等，故可在净空相同时降低建筑高度，从而降低工程造价。
9、施工进度快:轻钢结构施工速度约为混凝土结构施工速度的2~3倍，减少了工程施工周期，缩短了业主的还贷时间，发挥投资效益快。
10、安全可靠:钢材质地均匀，各向同性，弹性模量大，有良好的塑性和韧性。为理想的弹性-塑性体，因此钢结构计算准确，可靠性强。
11、减少环境污染，符合环保要求:轻钢结构使施工方式发生了根本性转变，避免了钢筋混凝土结构施工所造成的环境污染和噪声污染，便于拆卸回收和重复使用，同时也解决了混凝土建筑物报废时，难以拆除和垃圾处理困难这一世界性难题。
12、建筑形式灵活多样:在梁高相同的情况下，轻钢结构的开间可比混凝土结构的开间大50%，从而使建筑布置更加灵活，同时轻钢结构由于在工厂加工，产品制作精度高，质量有保证;与混凝土结构现场施工相比，更易符合结构设计要求。
13、抗震性能好:由于主要承重构重构件为钢结构，其韧性和弹性较大，檩条的抗剪和抗扭作用以及柱、梁间的支撑，大大加强了整体结构的稳定性。抗震、美
观:我国是多地震国家，轻钢结构在屋面和围护结构施工中采用长向连续铺设、紧固件连接、强度高、韧性好、有弹性、抗震性能力优越，辅以彩色压型钢板的围护结构及保温、隔热、防水、装修于一体，色彩鲜艳，线条挺拔，不用二次装修
14、综合经济效益好:施工周期短，可以提前投入使用，提前获取投资效益;采用色彩鲜艳的彩色压型钢板，改善了周边环境的动态感;建筑物本身的自重轻，可以节省投资，耐久性也较好。根据目前我国的市场价格，轻钢结构的造价已经低于钢筋混凝土结构，当厂房的跨度越大时，其优势更为明显，这也是竞争的一大优势。
15、有利于环保:轻钢结构与目前普遍使用的混凝土结构相比，一是可干式施工，节约
用水，施工占地少，产生的噪音小、粉尘少;二是由于自重减轻，基础施工取土量少，对土地这一宝贵资源破坏小;三是大量减少混凝土和砖瓦的使用;四是建筑使用寿命到期，结构拆除产生的固体垃圾少，废钢资源回收价格高。从目前来看，钢结构建筑是对城市环境影响最小的一种结构之一，在西方已被广泛采用，所以有“绿色建筑”之称。
16、适用范围广:适用于各类工业厂房、仓库、办公室、报刊岗亭等。
当然，轻型钢结构也有一些不足之处。如耐火性、耐腐蚀性差等。因此对有较高耐火性要求的钢结构建筑和一些酸洗车间等结构，用于钢结构防火和防腐蚀上的投入也相当大。蒙皮效应在轻钢结构中的应用
蒙皮效应是指在建筑物的表面覆盖材料(如屋面板和墙板)利用本身的刚度和强度对建筑物整体刚度的加强作用。
蒙皮效应的结构概念来自于飞机和轮船行业。它是在纵横肋上蒙上金属薄板而形成的带肋薄壳结构，蒙皮与肋共同工作，蒙皮自身在其平面内具有很大的拉、压
和剪切强度，且由于有肋的作用，蒙皮不会失稳。蒙皮结构具有较大承载力及刚度，而自重却很轻。
蒙皮效应工作原理是:围护板与檩条以及板与板之间通过不同的紧固件连接起来，形成了以檩条作为其肋的一系列隔板。这种板在平面内具有相当大的刚度，类似于薄壁深梁中的腹板，檩条类似于薄壁深梁中的加劲肋，板的四周连接墙梁或檩条类似于薄壁深梁中的翼缘，可以用来传递板平面内的剪力，承受板平面内的各种荷载作用。蒙皮效应在工程中只将其作为一种结构上的储备。目前在满足一定条件的压型钢板以及轻型钢框架组成的轻钢住宅和门式刚架体系中存在着较大的蒙皮效应。
根据蒙皮效应的工作机理可以看出，并不是所有的结构和结构构造在设计时都可以考虑蒙皮效应，目前在满足一定条件的压型钢板以及轻型钢框架组成的轻钢住宅和门式刚架体系中存在着较大的蒙皮效应。
蒙皮效应使得各平面的刚架组合在一起，形成了具有空间刚度的和稳定的建筑，可取代或部分取代屋盖系统支撑间的纵向系杆，可减少屋面的横向水平支撑，有很好的经济效益;将山墙框架设计成全部简支的小排架，且不设柱间支撑，对于边墙，如果门窗开洞数量多，使蒙皮效应大大减弱，此时，可全部由柱间支撑抵抗纵向水平荷载;可省去檩条上翼缘拉条系统的设置，带来一定经济效益;在檐口较高、由刚架侧移控制设计时，可减小刚架侧移，从而减少用钢量。
由于蒙皮效应，实际轻型钢结构建筑中，压型钢板在宏观上参与了受力，为刚架构件分担了一部分外荷载，同时在有良好连接的情况下为这些构件提供了很好的侧向约束和扭转约束，改善了结构的受力条件。特别对于受稳定控制的薄壁刚架构件和檩条构件，蒙皮效应尤为显著。然而，由于蒙皮效应的机理和作用条件及效果十分复杂，在实际工程设计中定量地应用蒙皮效应还有一定困难。所以，现行设计
规程没有明确给出利用蒙皮效应的条款，所有设计计算公式都忽略了蒙皮效应，只是规定在有充分依据的条件下可以考虑蒙皮效应。然
而，必须注意的是，设计中无论是否考虑蒙皮效应，蒙皮效应客观上都是存在的。例如，现行轻型钢结构设计规程对水平位移的限制是很宽的，但实际上结构的实测值总是远小于计算值;而实际工程中也发生过屋面压型钢板在正常工作荷载下率先发生破坏的工程事故。所以，忽略蒙皮效应的设计方法有时能得到偏于安全的结果，有时又恰恰相反。考虑蒙皮效应的设计方法并不仅仅具有经济上的意义，更重要的是可以使结构的设计工作状态与实际工作状态更加一致。
现代轻钢结构中的围护系统主要采用各种不同类型的压型钢板或夹芯钢板，在结构构造上，这些围护板与檩条及板与板之间通过不同的紧固件连接起来，形成了以檩条作为其肋的一系列搁板，这种板在平面内具有相当刚度，板类似于深梁中的腹板，檩条类似于深梁中的加劲肋，板的四周连接围梁或檩条类似于深梁中翼缘。这种构造具有蒙皮效应功能，可以用来传递板平面内的剪力，承受板平面内的各种荷载作用。
板的蒙皮效应取决于板的材质、板型、板厚檩条刚度和间距、连接构造和自攻钉的强度和布置密度等。要利用板的蒙皮效应，必须依据同类板的试验结果，并锁定其条件，使实际工程中与试验情况相符合，否则，不可利用。
板与檩条直接用自攻钉连接的构造之蒙皮效应远大于通过支架间接连接的构造之蒙皮效应，一般情况对前者可利用其蒙皮效应，对后者则不宜采用。
长期以来，由混凝土结构、砌体结构一统天下的格局将被打破，从事钢结构制造、施工企业前景宽阔，各建筑设计院也面临着新的机遇和挑战。但是，以下几点仍需各方加以重视。由于规范不太提倡利用蒙皮效应，目前考虑蒙皮效应的资料不多，大多数设计院和钢结构公司多不对其加以利用。但是有些专业的钢结构公司已经在考虑蒙皮效应，他们的资料都是经过自己总结的，也不太统一。
1、考虑蒙皮效应首先要保证屋面板的整体性以及与刚架的可靠连接。
2、蒙皮效应只宜对板的刚度加以利用，对其强度利用应慎重考虑，最好不用。
3、蒙皮效益只能对雪荷载、风荷载起作用，对于永久荷载不可利用～轻钢结构的塑性设计及腹板屈曲后强度
钢结构一般分为普通钢结构和轻钢结构，它们之间并无明显的界限。其计算规则都是一样的。所谓轻钢结构，一般是结构荷载较小，结构杆件也较小，构件壁厚较薄的一类结构，一般采用门式钢架、屋架和网架为主要承重结构。正因为轻钢结构上作用的荷载较小，所以，使得结构效应产生的内力一般较小，这就使得结构的强度往往不成问题，而由于构件断面较小，截面惯性距较小，使得结构的刚度也随着减小，结构的整体和局部稳定成为在设计中必须引起重视的主要问题。这就是轻钢结构自己的特点。了解了这个特点，我们就可以采取相
应的措施，比如可以采用增加支撑和拉条，以满足杆件的长细比要求，增设加劲肋以满足构件的局部稳定等。
轻钢结构允许采用塑性设计，但仅适用于不直接承受动力荷载的固端梁、连续梁以及由实腹构件组成的单层和2层框架结构。采用塑性设计的结构或构件，按承载能力极限状态设计时，应采用荷载的设计值，考虑构件截面内塑性的发展及由此引起的内力重分布，用考虑P-?效应的塑性铰理论或简单的塑性铰理论进行内力分析。按塑性设计时，钢材和连接的强度设计值应按规程的有关条款规定的数值乘以折减系数0.9。塑性设计截面板件的宽厚比也应符合有关规定。
门式框架上“工”字形截面构件的腹板允许考虑屈曲后程度，下面我们试通过单向受压四边简支扳回曲后的中面应力分布情况来说明为什么板屈曲后仍能继续承载，且承载力还能显著提高。板屈曲后只要板的四边保持直线，则载荷边的压应力分布为非无均匀分布，两边应力较高，中间应力较低;非载荷边产生垂直于边线的
应力，其中部为拉应力。由于拉应力的作用限制了板屈曲变形的发展，提高了板的刚度，因而板屈曲后仍能继续承载。卡门最先提出了有效宽度的概念，即将板件受压边马鞍形应力分布图用二块等效的应力图形代替L等效应力图形的应力水平为fyc于是有
Pu=fybet
Pu=?σ(x) dx
式中:Pu为板的极限承载力;fy为钢材的屈服强度;be为有效截面宽度;t为板件的厚度。
当Pu通过理论分析和实验确定后，就可用有效宽度来表达受压板件屈曲后极限强度，并进而采用有效截面来考虑板件局部屈曲的影响。利用板面屈曲后的强度进行结构设计最早见于飞机结构中，因为飞机结构设计是在保证一定可靠度的前提下以减轻结构重量为目标。在普通房屋建筑钢结构设计中一般不允许板件产生局部失稳。而冷弯薄壁型钢，其特点之一就是壁薄，壁厚不大于6mm，以极少的材料加工成为宽展的截面，以提高构件的截面刚度和整体稳定承载力，为此，不得不突破钢结构设计规范(GBJ17-88)中对板件宽厚比限值的规定，允许板件产生局部失稳，进而利用屈曲后强度的提高。
轻钢结构门式刚架是主要的承重结构，一般是采用实腹型变截面的柱和梁组成。门式刚架的形成可以单坡、双坡和多坡，多跨建筑的中间柱多采用较接的摇摆柱。门式刚架工字截面钢构件中腹板以受剪为主，抗弯作用不如翼缘有效，增大腹板的高度，可使翼缘抗弯能力发挥得更为充分。但是，在增大腹板高度的同时，如果厚度增之过大，则腹板耗钢量太多，
也是不经济的。因此，先进的设计方法是采用高而薄的腹板，而是还有相当可观的屈曲后强度可以利用。在主要为均布荷载起控制作用的结构中，在允冲击、疲劳、振动等荷载的条件下，可充分利用结构受力板件的屈曲有效截面来分析压弯杆
件腹板的稳定性，从而使其腹极高厚比限值可以大幅度提高。根据天津大学所作的试验证明，当荷载超过理论计算的屈曲临界载限多时腹板才呈现凸曲变形，且凸曲变形都不大，故适当利用屈曲后强度是可行的。轻钢结构在我国的发展及遇到的问题
21世纪，我国轻钢结构住宅建筑产业的标准化、工业化和集约化的进程将大大加速，从而促使轻钢结构在住宅建筑推广应用，拉动建筑用钢的消费。
轻钢结构住宅具有性能好、自重轻、工厂化程度高、建造速度快、劳动强度小等优点，因而近三十年来在欧美国家逐步发展起来，已经形成了一整套十分成熟的技术。在我国大力推进住宅产业现代化的今天，国内外许多企业不约而同地想把轻钢结构住宅技术移植到中国来。虽经努力，但效果却不象人们事先想象的那样乐观。轻钢结构在我国的发展比较缓慢，
标准和产业化上，轻钢结构在多层或高层住宅上采用很少，大多只是在低层或别墅房上采用了轻钢结构。中国建筑钢结构委员会专家组成员李国强认为，轻钢结构在住宅建筑推广应用难的关键问题在于标准和产业化上。各种标准、规范、技术文本的滞后，都不利于轻钢结构体系发展的产业化。
在中国的消费者方面，由于长期以来住惯了砖混或钢筋混凝土结构的住宅，从慢慢开始接受到逐步喜欢轻钢结构住宅，也需要一个渐进的过程。轻钢结构住宅体系是在国外尤其是北美地区木结构住宅的基础上发展起来的，这两种体系虽然在国外已经十分成熟和完善，但是对于我国来说却是比较新的东西，因而各种困难几乎无处不在。
在建材和部品方面，目前建造轻钢结构试验工程所需材料许多要从国外运来，甚至有些由外商在中国大陆委托加工的部件，往往也只能到国外去采购，在国内市场上一时还找不到。
在人员方面，由于国内无论中等或是高等专业学校的教学内容中涉及到轻钢结构住宅体系的内容几乎没有，因此我国建筑类专业的工程技术人员对这一体系知之甚少，而更加缺乏的是熟练技术工人，所以虽然这一体系单纯从技术层面上讲并无多少难度，但真正推行起来却往往缺乏得力的骨干。
在建筑管理方面，我国现行的建筑管理模式与轻钢结构住宅这种工业化生产方式也不适应，加入WTO以后，国外许多住宅生产企业希望进入中国大陆市场，但是他们搞不清自己来到中国后应当申领什么资质，属于什么身份--设计单位,施工单位,集成商,还是制造商,
工程造价方面，有资料显示目前我国轻钢结构住宅体系报价大约在每平方米4000元左右，交工标准包括了室内精装修、高档厨卫设备、室内热水系统、空调系统、新风系统、中
央吸尘系统、直接饮用水系统、家庭智能化系统、车库自动门，以及冰箱、洗衣机、烘干机等白色家电，但不包括地价、室内家具、电视机、音响等黑色家电，室外管线、绿化和其它各种户外配套工程的费用。我国消费者普遍这一价位偏高，难以接受。然而这种价格在国外比起其它结构形式住宅的造价来说，却具有很强的竞争力，这也就是为什么轻钢结构住宅体系在国外能够蓬勃发展的原因。任何新技术的产生与发展都是与所处社会的技术经济背景相联系、相适应的，目前美、日、欧等发达国家和地区，人均GDP约为我国的40至50倍，劳动力价格约为我国的20至30倍，因此，符合产业化生产方式的轻钢结构住宅在发达国家远比我国更易被市场接受。而我国由于科技和生产力发展水平较低，劳动力价格便宜，尽管轻钢结构住宅的性能和舒适度较高，但其对于传统建筑形式住宅的竞争优势反倒不够明显。因而市场接受起来比较缓慢。
针对上述情况，在中国推广轻钢结构住宅，目前需要从以下几个方面入手:
首先应有计划地建造一批试验工程，以便引进该项生产技术。如果没有一定的建造量，就不可能编制完成我们自己的轻钢结构技术规范。虽然一般情况下我们强调必须执行强制性规范，但是技术标准和规范就其性质来说，永远都是落后于技术自身的发展的。因此，在国内规范不完善时，建造试验工程不仅是应当的，而且是必须的。
在建造试验工程并取得经验的基础上，就应不失时机地编制相应的轻钢结构住宅技术标准和规范。由于与国外标准体系、技术环境的差异，甚至标准管理方式和部门分工的不同，都使这项工作在我国具有相当的难度，并非像有些同志设想的那样，把国外标准直接翻译过来就万事大吉了。把国外轻钢结构住宅嫁接到中国的技术标准体系中来，还有许多深入细致的研究和协调工作要做。。
由于轻钢结构是国外许多发达国家普遍采用的成熟技术，其优良的技术性能和产业化生产方式，在一定程度上体现了住宅产业现代化的方向。因此，一旦有了技术标准，就应将这种技术体系纳入专业学校的教学内容中，并对在职工程技术人员和技术工人进行培训，企业和社会的建筑科研院所也应投入力量进行深入研究和开发，使这一体系在我国日臻完善，并使我国企业由此获得反过来进军国际市场的实力与资格。
轻钢结构并非仅有冷弯镀锌轻钢龙骨体系一种，其它各种冷弯或热轧薄壁型钢形成的工业化住宅体系也都应属于轻钢结构住宅体系，如日本积水化学工业株式会社、大和住宅工业株式会社的钢结构住宅体系等，它们是拥有企业自身知识产权和特点的工业化住宅体系，其优点也值得我们逐步学习、引进、消化和吸收，以进一步推进中国的轻钢结构产业现代化。
