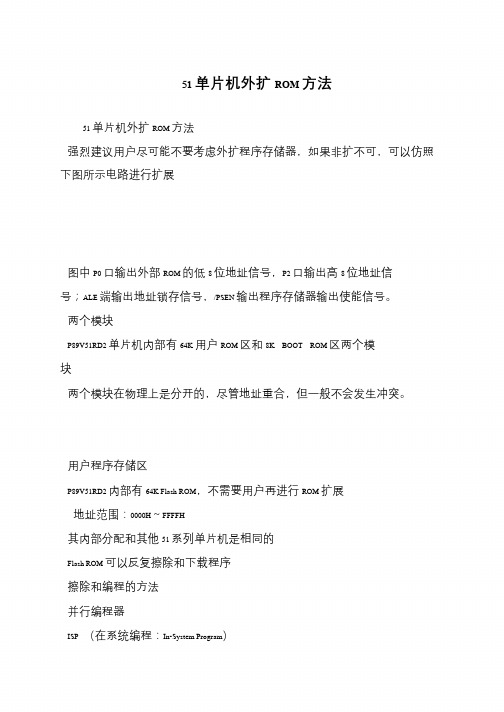

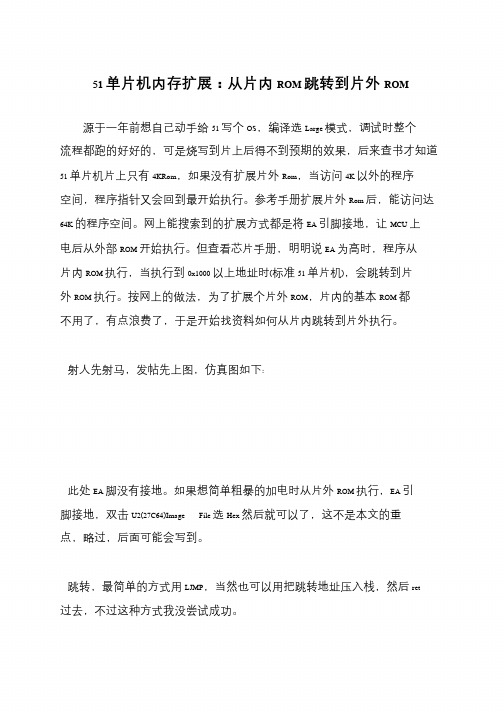

51单片机如何进行ROM外扩

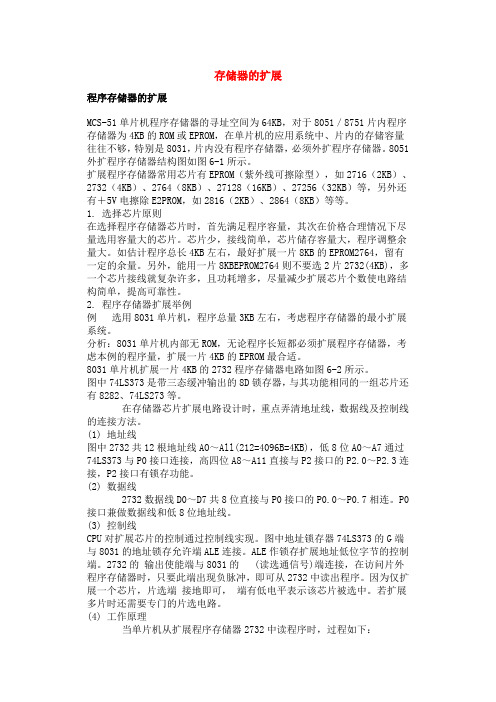

强烈建议用户尽可能不要考虑外扩程序存储器，如果非扩不可，可以仿照
下图所示电路进行扩展

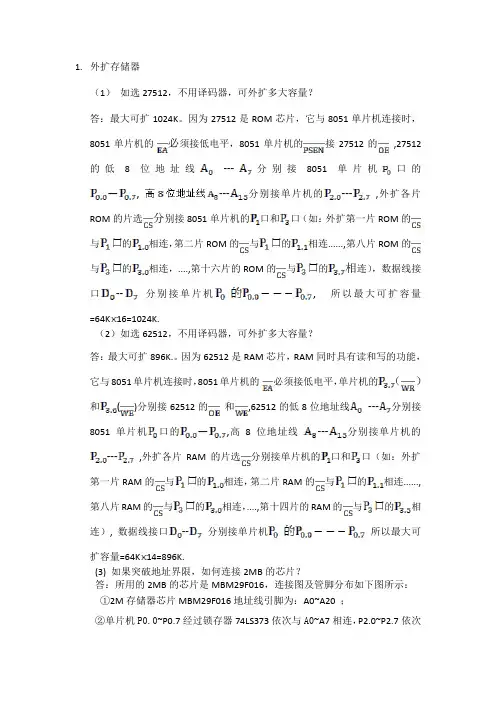

图中P0 口输出外部ROM 的低8 位地址信号，P2 口输出高8 位地址信号；ALE 端输出地址锁存信号，/PSEN 输出程序存储器输出使能信号。两个模块
P89V51RD2 单片机内部有64K 用户ROM 区和8K BOOT ROM 区两个模块两个模块在物理上是分开的，尽管地址重合，但一般不会发生冲突。
用户程序存储区P89V51RD2 内部有64K Flash ROM，不需要用户再进行ROM 扩展地址范围：0000H～FFFFH 其内部分配和其他51 系列单片机是相同的Flash ROM 可以反复擦除和下载程序擦除和编程的方法并行编程器ISP （在系统编程：In-System Program）直接调用单片机BOOTROM 区的IAP 函数IAP （在应用编程：In-Application Program)一般情况下优先使用ISP 方式，更方便、更快捷
关于BOOT ROM 区存储介质：Flash Memory 容量：8K 字节存储内容：ISP 引导程序和IAP 函数这些程序出厂时已经由PHILIPS 已经写入，用户可以对其修改，但建议一般用户不要试图修改它。单片机在复位后会等待400ms，如果
在此期间用户在上位计算机上运行了FlashMagic 等类似ISP 软件，且串口通信正常，单片机将进入BOOT ROM 区运行ISP 引导程序；否则，单片机在400ms 以后将自动从用户ROM 区0000H 单元开始运行用户程序关于ISPISP 在系统编程：In-System Program，指用户不必把单片机从目标板上取下来，在特定的软件配合下直接通过串口（或其他端口）就可以对单片机进行读取、擦除、设置和程序下载等操作，从而取代了并行编程器的很多功能。现在越来越
