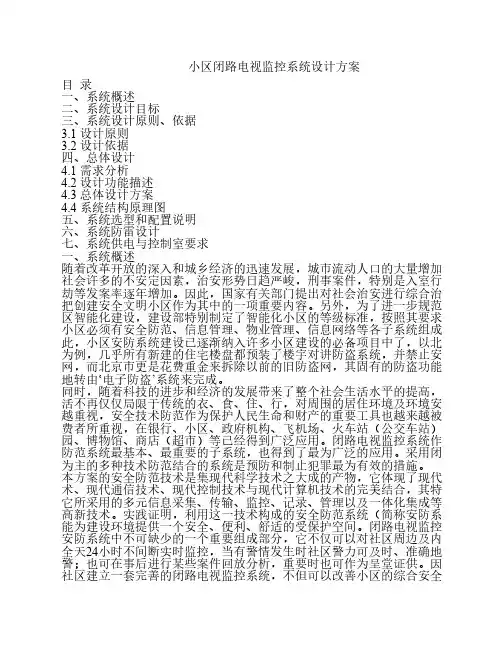

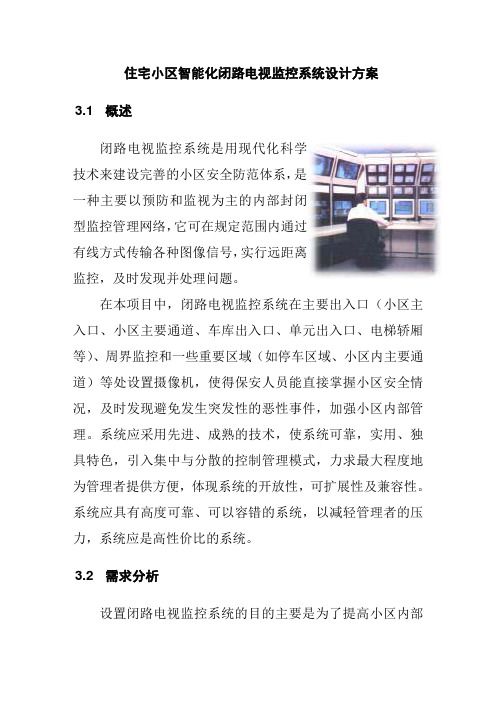

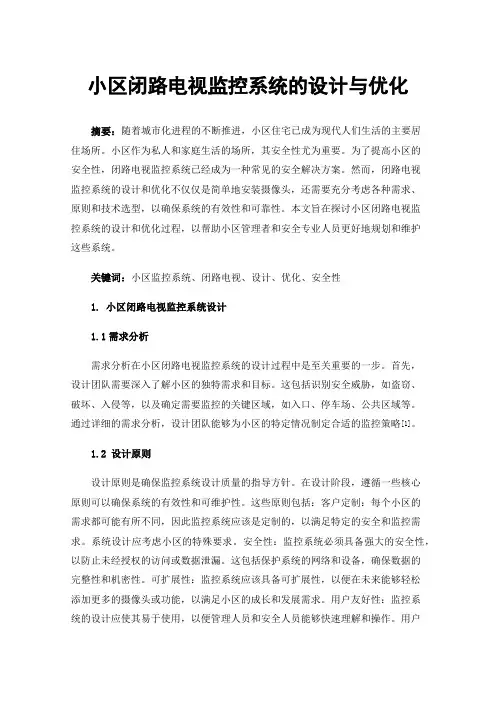

小区闭路电视监控系统设计方案一、系统概述
随着改革开放的深入和城乡经济的迅速发展，城市流动人口的大量增加，带来社会许多的不安定因素，治安形势日趋严峻，刑事案件，特别是入室行窃、抢劫等发案率逐年增加。因此，国家有关部门提出对社会治安进行综合治理，并把创建安全文明小区作为其中的一项重要容。另外，为了进一步规住宅小区智能化建设，建设部特别制定了智能化小区的等级标准，按照其要求智能化小区必须有安全防、信息管理、物业管理、信息网络等各子系统组成。因此，小区安防系统建设已逐渐纳入许多小区建设的必备项目中了，同时，随着科技的进步和经济的发展带来了整个社会生活水平的提高，人们生活不再仅仅局限于传统的衣、食、住、行，对周围的居住环境及环境安全越来越重视，安全技术防作为保护人民生命和财产的重要工具也越来越被广大消费者所重视，在银行、小区、政府机构、飞机场、火车站（公交车站）、校园、博物馆、商店（超市）等已经得到广泛应用。闭路电视监控系统作为安全防系统最基本、最重要的子系统，也得到了最为广泛的应用。采用闭路监控为主的多种技术防结合的系统是预防和制止犯罪最为有效的措施。
本方案的安全防技术是集现代科学技术之大成的产物，它体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合，其特点在于它所采用的多元信息采集、传输、监控、记录、管理以及一体化集成等一系列高新技术。实践证明，利用这一技术构成的安全防系统（简称安防系统），能为建设环境提供一个安全、便利、舒适的受保护空间。闭路电视监控系统是安防系统中不可缺少的一个重要组成部分，它不仅可以对社区周边及部进行全天24小时不间断实时监控，当有警情发生时社区警力可及时、准确地进行处警；也可在事后进行某些案件回放分析，重要时也可作为呈堂证供。因此，在社区建立一套完善的闭路电视监控系统，不但可以改善小区的综合安全系数，加强安全保卫防力度，
对社区人身和财产安全也起到保障作用，并可为社区实现安全现代化管理创造极为有利的条件。
目前，在我国各行业中广泛使用的闭路监控系统大多为模拟系统，其主要特点是：采用矩阵主机控制，通过电视墙监视前端目标，采用长延时模拟录像机进行录像和回放；其主要缺点是：当录像资料需要长时间备份时，需要大量的录像带，消耗大量的人力和物力，并且在录像回放、检索时操作不方便。
因此，基于数字存储技术的硬盘录像系统应运而生，经过几年的发展，至今技术已经完全成熟，很好地解决了传统图像存储及回放等技术难题。数字硬盘录像系统不仅存储费用低、效率高，而且还具有网络传输、远程传输和循环存储等优点。与此同时，硬盘录像系统的数字化和传输网络化等先进技术可以实现与防盗报警等系统联网联动，及时准确地反馈现场信息，为报警事件提供充分可靠的依据。
虽然数字硬盘录像系统解决了模拟系统的很多缺点，但数字录像系统也不是完美无缺的，针对某些监控点数非常多的情况（或客户需要通过电视墙来显示现场情况的），靠单一的数字硬盘录像系统就不能很好地解决，而需数字系统和模拟系统结合来实现，因此对不同的实际状况应区别对待，以求得最优化的系统解决方案。本设计方案建议采用模拟和数字系统相结合的方式，用模拟系统来实现实时监看，用数字系统来实现存储和回放等。
二、系统设计目标
在进行闭路监控系统设计的时候，依照贵公司对该系统的基本需求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为贵公司提供先进、安全、可靠、高效的系统解决方案。
架构合理：就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的扩展条件。
稳定性和安全性：这是贵公司最关心的问题，只有稳定运行的系统，才能确保贵公司闭路监控系统平稳运行。系统的技术先进性是系统高性能的保证和基础，同
时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着贵公司安防系统应用时间的增长，未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。
产品主流：系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。
在设备选型时，我们将主要依据贵公司提出的具体需求，同时考虑产品厂家的技术先进性，产品是否为主流产品，原厂商的产品技术资料的完整性，原厂商的技术支持力量和产品制造公司的发展前景。所有这些是保证用户得到良好技术支持的条件，也是保障用户投资的基本条件。
低成本低维护量：指力争有良好的性能价格比，所采用的产品应是简单，易操作，易维护，高可靠度的。
系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求，也是易维护性的保障。
我司将本着上述设计原则，来进行贵公司闭路监控系统的设计。并将严格按照国际惯例并结合本公司的技术实力与工程经验，进行贵单位监控系统整个工程的安装、测试以及验收，完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料，还将根据用户的实际需求提出技术培训和有偿服务的建议。
三、系统设计原则、依据
1、设计原则
本设计以行业标准作为设计依据，结合小区的具体情况，用最佳设计方案体现最高的性能价格比，是本方案设计的指导思想，也是本方案设计的基本出发点和追求的目标。
本设计主要贯彻“高质量”及“低价格”两条主线来进行设计的。
根据小区的总体建筑平面图，并充分考虑现场实际情况，前端设计采用高清晰度彩色摄像机，视频传输采用抗干扰高屏蔽同轴电缆，控制信号传输采用带屏蔽专用控制电缆，保证视频信号和控制信号的准确传输；中央控制系统采用视频矩阵主机控制，采用电视墙实时显示监控系统信息；录像系统采用数字化硬盘录像系统，可以实现循环录像，并方便检索回放。
a、先进性：
在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间与社会发展相适应。
b、可靠性：
系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求，使得故障发生的可能性尽可能少。即便是出现故障时，影响面也要尽可能小。
c、安全性：
对于安全防系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。
d、可扩充性：
系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。
e、规性：
由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规，严格遵从各项技术规定，做好系统的标准化设计与施工。
一切应从实际出发，使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。
2 、设计依据
本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规要求。主要包括：
① JGJ/T16-92《民用建筑电气设计规》
② GB/T50314-2000《智能建筑设计标准》
③ GB50174-93《电子计算机机房设计规》
④ GB50057-94《建筑物防雷设计规》
⑤ GBJ232-92《电气装置安装工程施工及验收规》
⑥ GB4943-95《信息技术设备（包括电气事务设备）的安全》
⑦ GB/T75-94《安全技术防规工程技术规》
⑧ GB50198-94《民用闭路电视监控电视系统工程技术规》
⑨社区发展商对闭路电视监控系统的总体要求
四、总体设计
1、需求分析
智能住宅小区，总占地面积XXX平方米，其中住宅小区及约占XXX平方米，小区围墙周长约XXX米，各类建筑XXX栋，住宅建筑面积XXX平方米.
XXX智能住宅小区由于其性质的关系，主要是为本小区住户提供安全、舒适的居住环境，小区的出入人员比较繁多复杂，而犯罪分子又恰好利用这种环境因素，潜入小区伺机作案，直接影响到小区广大住户的人身和财产安全，也增大了小区保卫部门的工作量；故此，建立数字监控、报警相结合的安全防系统是行之有效的保卫手段。
闭路电视监控系统应该说是跨学科跨行业的系统工程，以功能要求的不同可分为以下几个方面：
1）前端摄像系统
2）视频传输系统
3）视频控制系统
4）视频显示和记录系统
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。
传输部分是系统的图像信号通道。
控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。
显示部分一般是由几台或多台监视器组成，它的功能是将传送过来的图像一一显示出来。
闭路监控系统的粗略结构图如下图所示：
监控系统结构图
1、摄像部分
摄像部分一般安装在监视现场,它一般包括摄像机、镜头、防护罩、支架和云台等。它的作用是对监视区域进行摄像并将其转换成电信号。
摄像机
摄像机分为彩色和黑白两种，一般黑白摄像机要比彩色的灵敏度高，比较适合用于光线不足的地方，如果使用的目的只是监视景物的位置和移动，则可采用黑白摄像机；如果要分辨被摄像物体的细节，比如分辨衣服或景物的颜色，则选用彩色的效果会较好。
摄像机的规格大致可分为1/3〞、1/4〞、1/2〞和2/3〞等，安装方式有固定和带云台二种。
镜头
常用的镜头种类包括：手动/自动光圈定焦镜头和自动光圈变焦镜头两种。定焦镜头分为标准镜头和广角镜头两种。定焦镜头的适用围如下：手动光圈镜头---所需监视的环境照度变化不大，如室。
自动光圈镜头---所需监视的环境照度变化大，如室外。
广角镜头---监视的角度较宽，距离较近。
标准镜头---监视的角度和距离适中。
常用的变焦镜头分为10倍、6倍和2倍变焦镜头，另一种分法是：手动变焦和电动变焦（电动光圈和自动光圈）两种。
变焦镜头在规则上可以划分为：1/3〞、2/3〞、1/2〞和1〞等。选择变焦镜头的原则是：镜头的规格不应小于摄像机的规格，也就是说1/2〞的镜头可以与1/3〞的摄像机一起使用，但是1/3〞的镜头就不能够在1/2〞的摄像机上使用。
防护罩
防护罩分为室型和室外型两种。室的防护罩主要是防尘，有的也有作隐蔽作用，使监视场合和对象不易察觉受监视；室外防护罩的功能主要有防晒、防雨、防尘和防冻等作用。一般的室外防护罩都配有温度继电器，在温度高时自动打开风扇冷却，温度低时自动加热；下雨时可以人工控制雨刷器刷雨；有的室外防护罩的玻璃还可以加热，当防护罩上有结霜时，可以加热除霜。
云台
云台是安装、固定摄像机的支撑设备，它分为水平和全方位云台两种。水平云台适用于监视围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，达到最好的监视角度后可遥控水平旋转。
全方位云台适用于对大围进行扫描监视，它可以大大增加摄像机的监视围。云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。在控制信号的作用下，云台摄像机既可自动扫描监视区域，也可在监
控中心值班人员的操纵下跟踪监视对象。
一般来说，水平旋转角度为0°～350°，垂直旋转角度为+90°。恒速云台的水平旋转速度一般在3°～10°/s，垂直速度为4°/s左右。变速云台的水平旋转速度一般在0°～32°/s，垂直旋转速度在0°～16°/s左右。在一些高速摄像系统中，云台的水平旋转速度高达200°/s以上，垂直旋转速度在30°/s 以上。
解码器
解码器一般与矩阵控制主机配套使用，主要作用为通过数据线缆接收来自矩阵主机的控制信号，对主机的控制码进行解码，放大输出，驱动云台的旋转，以及变焦镜头的变焦和聚焦。
2、控制部分
在智能小区中，闭路电视系统中的信息量与信息处理的工作量都很大，因此其控制台的操作一般都采用了计算机系统，以用户软件编程的全键盘方式来完成驱动云台巡视、视频切换、报警处理、设备状态自检等工作。
现在推出的数字视频监控报警系统采用计算机多媒体技术，以CCD摄像机作为监控探头，摄像机将获取的视频信号传输到主机，主机里的高速图像处理器进行数字化处理，将视频信号形成的图像与背景图像进行分析比较，若发现有差异就报警，因为这是一种全屏幕报警，因而不易漏报。同时主机自动采集报警图像并存入计算机，事后用户可根据时间、地点随时查阅报警现场的图像，以了解报警原因。系统将电视监控系统与报警合二为一，实现了监视、报警与图像记录的同步进行，而且这种系统中没有录像机，没有视频分配器，一切报警记录都在计算机的硬盘，所有操作都根据屏幕上的软件提示动作，对使用者来说是一种全新概念的安全防护系统。
控制系统的切换方式主要有如下2种：
?单步切换方式：使用控制键盘把任一路输入视频信号切换到主监视器上。
?顺序切换方式：使用控制键盘编制的顺序切换方式程序，把系统中若干路输入视频信号编为一个程序，程序运行时，其画面可按预先设定。
2、传输部分
传输系统包括视频信号和控制信号的传输。
视频信号的传输可用同轴电缆、光纤或双绞线，用双绞线传输时需可视频转换适配器。
控制信号的传输方式包括：
?直接控制：控制中心直接把控制量，如云台和变焦距镜头的电源电流等，直接送入被控设备。特点是简单、直观、容易实现。在现场设备比较少，
主机为手动控制时适用。但在被控的云台、镜头数量很多时，控制线缆
数量多，线路复杂，所以在大系统中不采用。
?多线编码的间接控制：控制中心把控制的命令编成二进制或其它方式的并行码，由多线传送到现场的控制设备，再由它转换成控制量来对现场
摄像设备进行控制。这种方式比上一种方式用线少，在近距离控制时也
常采用。
?通讯编码的间接控制：随着微处理器和各种集成电路芯片的普及，目前规模较大的电视监控系统大都采用通信编码，常用的是串行编码。它的
优点是：用单根线路可以传送多路控制信号，从而大大节约了线路费用，
通讯距离在不加中间处理情况下达可达1km公里以上，加处理可传10Km
以上。这样就克服了前面两种方式的缺陷。本系统采用此种控制。
?除了以上方法外，还有一种控制信号和视频信号复用一条电缆的同轴视控传输方式。这种方式不需另铺设控制电缆。它的实现方法有两种：一
种是频率分割，即把控制信号调制在与视频信号不同的频繁围，然后同
视频信号一起传送，到现场后再把它们分解开；另一种方法是利用视频
信号场消隐期间传送控制信号（同轴视控）。这种方法在短距离传送时
明显比其它方法要好，但设备的价格相对也比较昂贵。
3、显示与记录
显示与记录设备安装在控制室,主要有监视器、硬盘录像机和一些视频处理
设备。
现在有一种电视监控系统把云台、变焦镜头和摄像机封装在一起组成一体化摄像机。它们配有高级的伺服系统，云台具有很高的旋转速度，还可以预置监视点和巡视路径。平时按设定的路线进行自动巡视，一旦发生报警，就能很快地对准报警点，进行定点的监视和录像。一台摄像机可以起到几个摄像机的作用。
图像监视器
图像监视器主要分为黑白和彩色两大类。黑白监视器的中心分辨率通常可达800线以上，彩色监视器的中心分辨率一般为400线以上。图像监视器视频信号的带宽一般在7～8MHz围。
录像机
录像机是闭路电视监视系统中的记录和重放装置，它要求可以记录的时间非常长，目前大部分监视系统专用的录像机都可以录24h～960h的录像。此外，录像机还必须要有遥控功能，从而能够方便地对录像机进行远距离操作，或在闭路电视系统中用控制信号自动操作录像机。
闭路电视监视系统中专用录像机是间歇式视频录像机，它有多种时间间隔录像模式，在一盘1/2英寸VHS/E180的盒带上，最长可以录制长达960H的录像。录像机设有字符信号发生器，可在图像信号上打出月/日/年/星期/时/分/秒/录像模式，还能在图像上显示出摄像机与报警器的编号与报警方式。使用自动录像周期设定功能，可以对一星期每一天的录像模式进行编程。当收到报警信号后，录像机便自动进入连续录像状态，在无报警情况下，恢复正常间歇录像模式。此外，录像机还有一个锁定保护键，使非正常指令与操作无效，防止非专业人员与破坏性操作侵犯闭路电视监视系统。
视频切换器
在闭路电视监视系统中，摄像机数量与监视器数量的比例在2:1到5:1之间，为了用少量的监视器看多个摄像机，就需要用视频切换器按一定的时序把摄像机的视频信号分配给特定的监视器，这就是通常所说的视频矩阵。切换的方式可以按设定的时间间隔对一组摄像机信号逐个循环切换到某一台监视器的输入端上，也可以在接到某点报警信号后，长时间监视该区域的情况，即只显示一台摄像机
信号。切换的控制一般要求和云台、镜头的控制同步，即切换到哪一路图像、就控制哪一路的设备。
多画面分割器
在大型的闭路电视监视系统中摄像机的数量多达数百个，但监视器的数量受机房面积的限制要远远小于摄像机的数量，而且其数量大多也不利于值班人员全面巡视。为了实现全景监视，即让所有的摄像机信号都能显示在监视器屏幕上，就需要用多画面分割器。这种设备能够把多路视频信号合成为一路输出，进入一台监视器，这样就可在屏幕上同时显示多个画面。分割方式常有4画面、9画面及16画面。使用多画面分割器可在一台监视器上同时观看多路摄像机信号，而且它还可以用一台录像机同时录制多路视频信号。有些较好的多画面分割器还具有单路回放功能，即能选择同时录下的多路信号视频信号的任意一路在监视器上满屏放像。
视频分配器
可将一路视频信号转变成多路信号，输送到多个显示与控制设备。
其它
机柜用于安装闭路电视监控系统的设备，监视墙用于安装监视器。
4 、设计功能描述
?性能、功能先进：
设备选型要保证技术领先，性能可靠，操作简便、实用，维护简单，性
能价格比最优，并留有扩展余地。设备采用均采用目前领先技术和生产
工艺制造，系统建成后，三至五年不会落后淘汰。
?电视监控系统功能完善:
通过保安监控系统随时掌握监控区域人员活动情况，检查各个重点部位
的安全情况，提前发现隐患，及时处理突发事件。并自动进行录像。正
常情况下对进行24小时录像，录像资料可备出事时查询。
?设备高可靠性：
采用监控行业最新技术和高品质设备。
?操作简单实用：
采用高科技手段，进行智能化设计，尽量减少系统操作的复杂性。并作
到系统工作稳定可靠，维护简单。
?发展性
系统应在初步设计时，就考虑未来良好的发展性，以降低未来发展的成
本，使系统具有良好的可持续发展性。
?经济性
在满足安全防级别的要求前提下，在确保系统稳定可靠、性能良好的基
础上，在考虑系统的先进性的同时，按需选择系统和设备，做到合理、
实用，降低成本，从而达到极高的性能价格比，降低智能小区安全管理
的运营成本。
?外观效果美观：
前端装置安装均考虑安全性、隐蔽性及美观性，根据
实用和美观的原则，我们都选用了外观工艺和性能稳定都比较好
的安防产品。
5、总体设计方案
××小区闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成。
1、前端图像采集部分
××小区闭路电视监控系统共设计32台摄像机，设计在小区的各类进出口（如入门大厅和停车场出入口等）、小区部的主要走廊和公用设施、小区人群密度较大的流动区域和集散地安装监控探头进行现场实时监视录像，以保证小区警力可以有效地杜绝隐患或发生突发事件时可以及时处理。
?在小区主、次出入口设置彩色高解日夜转换摄像机各2台，配全方位云台室外解码器编号为1-2号，用于监视车辆及人员的进出情况；
?小区周界设计彩色摄像机22个，其中一体化日夜转换摄像机（配室外云台球罩）11个,固定日夜转换彩色摄像机11个,并与小区周界报警系统联动控制，一旦有入侵报警信号发生，摄像机将自动旋转至报警区域，自动跟踪监控，同时在监控中心，系统将自动切换报警现场画面至指定监视器，硬盘录像机进行实时监控录像。
?小区马路及主要走廊和公用设施等部重要位置8个固定彩色摄像机，用于监视人群流动和车辆的安全和小区秩序
图像和控制信号传输部分
××小区闭路电视监控系统视频信号采用屏蔽视频电缆，根据摄像机安装位置建议选择采用RG59/128编（或SYV-75-5/128编）等同轴电缆，以保证监控信息的准确传输。控制线设计采用RVVP2*28/0.15圆形双绞屏蔽电缆。
2、图像控制存储部分
监控中心机房采用2台16路数码硬盘录像机，同时配置2台17英寸液晶显示器进行实时监视。硬盘录像系统支持录像与回放全双工工作。
6 系统结构原理图
五、系统选型和配置说明
1硬盘录像机EM-4016
电源AC220～240V 50Hz
功耗85W
输入/输出1、视频输入:1V[p-p]复合视频信号/75Ω,自动端接/环
接x16(BNC)
2、视频输出: 1V[p-p]PAL复合视频信号/75Ω,环接
x16(BNC)
3、单画面输出：1V[p-p]/75Ω(BNC)x1
4、多屏幕输出: 1V[p-p]/75Ω(BNC)x1
5、S－Video输出：Y＝1V[p-p] /75Ω；C＝0.3V[p-p]
6、同步输出：1VBS，1V[p-p]/75Ω(BNC)x1
7、音频输入：-10dB，10kΩ，非平衡，单声道，（针插
座）
8、音频输出：-10dB，600Ω，非平衡，单声道，（针插
座）
扩展存储高速串行接口（480Mbps）x1
复制高速串行接口（480Mbps）x2
数据RS-485（RJ-11）x2
遥控专用遥控器的2线系统
控制输入/输出组1-4记录输出，手动记录输出，紧急记录输出，DVD电
平输出，外部存储设备紧急输入，DVD扩展设备，紧急输
入，设备紧急输入，电源检查输入，电源关断输出，紧急
记录输入，时间调整输入，时间调整输出，序列选择输出
（25针D型端子）
报警插口1-16通道报警输入，报警恢复输入，记录模式外部输入，
报警恢复输出，报警输出，序列选择输出（ 25针D型端
子）
RS485端口RS485(4线/2线)（RJ-11）x2
数据接口RS485（RJ-11）x2
网络接口10Base-T/100Base-TX（RJ-45）
串行接口RS232C x1
标准硬盘驱动单元1位置（160GB）
选购硬盘驱动单元1位置
工作温度+5℃-- +45℃
尺寸（宽x高x深）420x88x350mm
重量9.5公斤
2一体化彩色摄像机BF-3116
选用SANCN生产的16倍一体化摄像机。
参数规格：
图像传感器：1/3" SONY CCD
有效像素： PAL：752（水平）×582（垂直）
信号系统： PAL制式
水平清晰度：480电视线
置镜头： 16x, f=3.9 to 62.4mm
同步系统：同步
信噪比： 52db
最低照度： 0.5Lux
快门速度： 1/50－1/100,00（秒）
白平衡：自动跟踪白平衡
聚焦系统：电动聚焦模式
视频输出： 1.0Vp-p75Ω（BNC）
电源配置： AC220V
功率消耗： 1500mA
?电子快门：开启/关闭可选择
?快门速度：1/50(1/60)---1/100,000(秒)
?自动光圈镜头：VIDEO/DC伺服型可选择
?白平衡：自动跟踪白平衡
?噪比：大于48db
?最低照度：F1.2时,0.8Lux
?视频输出：1.0VP-P,75欧姆
?所需电源：DV 12V/AC24V
?功率消耗：小于2.8W
?插口：VIDEO OUT (BNC)
?尺寸：58mm*50mm*115mm
3一体化防水摄像机BF-416F
选用SANCN一体化夜视彩色摄像机。
参数规格：
图像传感器：1/3" SONY CCD
有效像素： PAL：752（水平）×582（垂直）
信号系统： PAL制式
水平清晰度：480电视线
置镜头：3、6、8、12、16可调换
同步系统：同步
信噪比： 52db
最低照度： 0 Lux
快门速度： 1/50－1/100,00（秒）
白平衡：自动跟踪白平衡
聚焦系统：电动聚焦模式
红外距离：25m
红外灯波长：45 unit 840nM
使用寿命： 20000小时
防水等级： IP65
视频输出： 1.0Vp-p75Ω（BNC）
电源配置： AC220V
功率消耗： 1000mA
4、解码器BF-315E
?电源：220VAC
?通讯：多种协议任选自动识别协议
?控制：水平、垂直，变焦、聚焦和光圈
工作温度：-10℃～+50℃。
六、系统防雷设计
××小区闭路电视监控系统防雷设计包括电源防雷、视频信号防雷、控制信号防雷和接地四个部分容。
1、电源防雷
电子设备因雷击造成的损坏，很大比例是由于感应雷串到电源造成的设备损坏。根据GB50174-93《电子计算机机房设计规》和GB50057-94《建筑物防雷设计规》要求中心计算机机房等大量重要电子设备集中场所应设计两级以上的电源防雷保护。对于上梅林新村闭路监控系统供电防雷保护，设计建立二级电源防雷防护：第一级防护在机房总配电柜进线端，设计采用一套国际知名品牌加强型电源避雷器，第二级防护在机房供电的UPS进线端，设计采用一套标准型电源避雷器。
2、视频信号防雷
系统设计在摄像机前端安装视频防雷器。当视频信号有过电压现象发生，避雷器瞬间导通，以保证前端摄像机和末端矩阵主机的安全。
3、控制信号防雷
系统控制线路采用屏蔽专用控制电缆，控制线的屏蔽层在接头和端头进行重复接地，控制线进入控制室后先进入信号避雷器，当控制线路串有感应雷过电压时，避雷器瞬间导通，把多余的电荷引接到，保证前端解码器和末端矩阵控制主机的安全运行。
4、接地
根据GB50057—94《建筑物防雷设计规》、JGJ/T16—92《民用建筑电气设计
规》的有关规定，对控制室所有设备的接地极和设备金属外壳进行接地处理。接地的具体处理方法是：从共同接地体的接地干线上引一条支干线到中心机房，在机房安装汇流铜排，电源接地、防静电接地、防雷接地和设备外壳接地各单独引接地导线到接地铜排，牢固连接，以保证电气设备和人身的安全。
七、系统供电与控制室要求
?为保证监控系统正常稳定工作，系统采用在线式UPS集中供电；
?监控系统和中心控制室采用单独电源供电回路；
?主干采用AC220V供电,在摄像机前端采用变压器就近供电；
?中心控制室必须配备有通讯、安全和消防等设备；
?中心控制室必须单独安装空调装置，保证控制室的温度在16～28℃之
间，相对湿度不大于85%；
?控制室室光线充足，其照度应不小于300Lux；
?控制室的其它设备和金属外壳也必须做好等电位连接，以保证控制室的
人身和设备安全。
XXXX小区 监控系统改造 （2012年5月） 设 计 方 案 目录
第一章设计总则 (1) 1.1 工程概述 (1) 1.2 工程建设目标 (1) 1.3 工程设计原则 (1) 1.4 工程设计依据 (2) 1.5 工程设计内容 (3) 第二章闭路电视监控系统 (3) 2.1 系统概述 (3) 2.2 设计要点 (3) 2.3 系统设
计 (4) 第三章小区监控点位平面布置图 (14) 第四章设备清单及预算（表格） (15) 结束语 (18)
第一章设计总则 1.1 工程概述 XXXX小区占地面积130000m2 ，其中住宅11栋，小区出入口5处，其中车辆进出口三处，小区地下停车场和地下车库各一处，本小区改造定位目标体现现代化高品质监控全覆盖小区。其视频监控系统的设计和改造在整个小区改造中具有极为重要的地位。 我们根据小区物业方的要求，遵循国家、地方等相关标准，争取做到小区主道和过道全覆盖，常开进出口和广场设有高清变速球，车辆进出口和地下停车场口都有车牌专用高清摄像机，系统中每一项投资既物有所值，物有所用，又要能适应技术的发展，做到整个系统具有经济性、可靠性、开放性、先进性。 通过系统改造，结合小区物业管理，使小区业户的出行更安全、更放心。 1.2 工程建设目标 1.2.2 创造安全、放心的居住环境 应用现代监控技术，建立必要的安全防范体系，同时综合应用各种现代技术手段，营造一个安全舒适的生活、工作环境。1.2.3 力求实用、减少投资成本 通过改造原有系统，保留电视墙系统（如果还能使用），增加新型阵列摄像机，增加变速球，通过合理布防监控点位，覆盖小区有效地面和重要防范部位。 1.3 工程设计原则
目录 前言 (3) 第一章智能小区概述 (6) 1.概述 (6) 2.智能化住宅小区的总体结构 (7) 3.智能化住宅小区设计依据 (8) 第二章 XXXXXX智能小区设计总说明 (9) 1.工程概况 (9) 2.设计目标 (10) 3.系统设计思想及原则 (11) 第三章 XXXXXX智能小区子系统功能说明 (13) 1.可视楼宇对讲系统 (13) 2.停车场管理系统 (15) 3.小区门禁系统 (16) 4.巡更管理系统 (17) 5.闭路电视监控系 (17) 6.周界防系统 (18) 7.小区电子公告显示系统 (18) 8 背景音乐系统 (19) 第四章楼宇对讲系统 (20) 1.楼宇对讲系统概述 (20) 2.系统设计指导思想 (20) 3.楼宇对讲系统设计 (21) 4.ABB振威楼宇对讲系统特点 (25) 5.AS高频宽带技术系统特点 (32) 6.住宅报警系统 (39) 第五章停车场管理系统 (45) 1.系统功能简介 (45) 2.车场管理系统设计原则、目的 (45) 3.系统特点 (45) 4.停车场系统功能简介 (47) 5.停车场管理系统设计 (50) 6.产品技术指标 (58) 第六章巡更管理系统 (63) 1.硬件系统 (63) 2.配置说明 (64) 3.硬件特点 (64) 4.综合特点 (65) 5.运作方式 (65) 6.系统特点 (65) 7.技术参数 (67)
第七章电视监控系统 (68) 1.系统概述 (68) 2.系统设计 (70) 3.电视监控设备参数 (75) 第八章门禁系统 (81) 1.门禁系统简介 (81) 2.系统特点 (82) 3.系统结构图 (85) 4.管理软件 (85) 5.系统设备技术参数 (89) 第九章小区信息显示系统 (95) 1.系统需求分析与实现目标 (97) 2.系统构成 (98) 3.系统显示控制电路设计 (99) 4.屏体设计方案及其相关参数设计 (100) 5.系统安全性保证 (102) 6.系统性能分析 (103) 第十章电梯专用对讲系统 (104) 1.前言 (104) 2.系统的基本组成 (104) 3.系统的基本功能 (104) 4.系统设计及安装 (107) 5.系统布线要求 (109) 6.系统的优势特点 (109) 7.设备技术参数 (109) 第十一章周界报警系统 (117) 1.系统概述 (117) 2.系统功能 (117) 3.系统组成 (118) 4.系统结构图 (119) 5.设备选型 (120) 第十二章背景音乐系统（参考） (128) 1.系统概述 (128) 2.广播音响系统的组成 (128) 3.背景音乐系统设计 (129) 4.实施方案 (138) 5.产品介绍 (138)
小区监控系统施工 方案
小区监控系统新建、改造施工方案 皇鹏物业有限责任公司 6月30日
小区监控系统方案 皇鹏公司现管理住宅小区（东玉龙小区、星辉中路小区）的监控系统由于使用时间较长，有的设备和线路已经老化失效，需要更新相关设备及进行线路改造；有的地方存在监控死角，如车辆发生擦挂、盗窃后不能及时取证，容易给公司带来不必要纠纷和损失，需要增加监控摄像头；另外，为加强新华苑的安全管理，提高安全防范水平，拟给新华苑新建小区高清监控系统一套。 现在将各小区的改造、新建方案分别介绍如下： 一、东玉龙小区增加摄像头： 1.小区监控系统现状：东玉龙小区大门及停车场、办公大楼 各楼层现在一共建有25个模拟摄像头，2台16路海康威 视（Hikvision）普通硬盘录像机，机房设在大楼值班室 内。 2.增加摄像头目的：现在小区停车场有2个监控盲区，需要 分别增加2个摄像头，以消除监控死角；办公大楼2楼平 台新增加2个监控摄像头，以加强办公大楼的安防监控。 3.拟采用的设备及施工方案： 采用海康威视（HIKVISION） DS-2CD1203D-I3 720P监控 摄像头，由于原有海康硬盘录像机接口有富余，摄像头视 频信号直接接入原硬盘录像机，省去购买硬盘录像机费
用。增加的2个摄像头距离机房大约400米（布线距离），施工时间、材料规格及数量、价格等见小区监控设备及人工费预算表。 二、星辉中路小区监控设备老化更新： 1.小区现状：星辉中路小区现共有8个摄像监控头，1台16 路海康威视（Hikvision）普通硬盘录像机，机房设在值 班室内。由于小区监控系统安装时间较长，部分设备老化 严重，监控画面不清晰，达不到防范的目的。 2.拟采取的措施：本作节约公司开资，降低不必要的支出， 又能满足小区安防要求为原则，拟对该小区老化失效的摄 像头进行更新（6个），对视频线路进行梳理检查，对锈 蚀的线材、接头给予更换。保证小区的监控系统处在正常 的工作状态。 4.更换的设备：采用海康威视（HIKVISION） DS-2CD1203D- I3 720P监控摄像头，施工时间、材料规格及数量、价格等见小区监控设备及人工费预算表。 三、新华苑小区新建高清监控系统： 1.小区现状：新华苑小区原来的安防系统采用的是红外 对射报警系统，由于安装的时间长，设备老化严重已不能起到报警作用。该设备由于技术原因存在误报现象，比如墙上猫等动物爬过、树枝遮挡等都会引起该设备的误报。现在已经很少采用该系统方案。
前言 当今社会已步入信息社会，信息成为社会经济发展的核心因素，信息化已成为当今世界潮流。1984年在美国的哈特福德市出现了第一座智能大厦。这是一座由旧的金融大楼翻修改造而成的大厦，楼内铺设了大量的通信电缆，增加了程控交换机和计算机等办公自动化设备，楼宇内的配电、供水、空调和防火等系统均由计算机控制和管理，因而用户享有电子邮件、文件处理、话音传输、科学计算、信息检索和市场行情资料查询等全方位的服务。虽然租金提高了约20%，但客户反而增加了。这座大厦的成功给房地产商们带来的新的希望。 只能大厦的出现引起了人们的关注，世界各国的建筑行业纷纷仿效，尤其发达国家发展的最快。据有关资料报道，如果将一座新建筑物简称为只能大厦，只需要在原有基础上增加5%的投资就可以增加约20%的回报率，这是相当吸引人得。智能大厦中智能系统的投资一般只占大厦全部预算的5%到10%，这部分资金收回期大约要3年左右。因而，房地产商们非常热衷于投资智能大厦。近几年来，我国的智能大厦发展也很快，特别是沿海地区已有许多幢智能大厦相继开工或建成。我国具有代表性的智能大厦有：北京的恒基中心、新华社办公大楼、中化大厦、上海证券大厦、广州的中天广场、济南的山东省商业大厦、沈阳的新北站综合中心等等。 智能大厦是现代建筑技术与信息技术相结合的产物，是以系统功能集成、计算机网络与通信办公自动化等多种技术集成为基础，通过有效分配、利用人员、设备及其资源产生综合效益，满足用户对现代画建筑功能性、经济性、管理性等方面的要求。智能大厦实施的前提是信息的共享于利用，各类智能系统中，计算机网络系统提供各种应用的平台，是最基本最关键的子系统之一。 一、需求分析 1.1 工程项目概况 智能大厦或智能建筑物的组成统称包括三大基本要素：即楼宇自动化系统（BAS, Building Automation System）、通信自动化系统（CAS, Communication Automation System）和办公自动化系统（OAS, Office Automation System）。通常人们把它们成为3A。建筑环境是智能大厦基本组成要素的支持平台。 设计智能大厦的目的是，通过对建筑物结构、系统、服务和管理四个基本要素以及它们之间内在联系的分析，运用系统工程的观点进行优化组合（系统集成），来提供一个投资合理、舒适、安全、方便环境的建筑物。为此，智能大厦应满足两个基本要求，达到四个主要目标，实现三项服务功能。 1.1.1 两个基本要求： 1、对于大厦的管理者来说，智能大厦应当有一套挂历、控制、运行、维护的通设施，能够花较少的经费便能及时地与外界取得联系（例如消防队、医院、安全保卫机关、新闻单位等）。 2、对大厦的使用者来说，要有一个有利于提高工作效率、有利于激发人的创
目录 第一章、概述 (2) 1.1 用户需求分析 (2) 1.2 系统设计依据 (2) 1.3系统设计原则 (2) 第二章、系统设计方案 (4) 2.1 视频监控系统介绍 (4) 2.2摄像机的选取与安装 (4) 2.3系统拓扑图 (5) 第三章、系统设备 (6) 3.1硬盘录像机 (6) 3.2摄像机 (6) 第四章、系统功能特点 (10)
第一章、概述 1.1 用户需求分析 **是一座现代化智能小区，智能化小区需要拥有高效率的舒适、温馨、便利的环境，又能连接语音、数据、图像以及各种用于楼宇控制和管理的设备与安装，并能满足不断变化的使用者的需求。 为了使智能化小区达到以上的现代化水平，给业主营造一个安全、温馨、和谐的居住环境，一套数字视频监控系统的设计和使用是必不可少的。它能从根本上提高小区内的技防现代化水平，节约人力、物力，并能为小区的物业管理提供先进的手段。 本方案将考虑各种因素，对本小区监控系统的建设做全面分析，对本方案的设计做详细的阐述。 1.2 系统设计依据 ●GB/T50314-2000《智能建筑设计标准》 ●JGJ/TL6-92《民用建筑电气设计规范》 ●GB50198-94《民用闭路监视电视系统工程技术规范》 ●GA/T70-94《安全防范工程费用概预算编制办法》 ●GA/74-94《安全防范系统通用图形符号》 ●GA/T75-94《安全防范工程程序与要求》 1.3系统设计原则 本套设计方案将严格按照甲方要求并遵循以下原则： 先进性：本监控系统采用国际上技术先进、性能优良、工作稳定的监控设备，使整个系统的应用在相当长的一段时间内保持领先的水平。 可靠性：系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置到系统施工的全过程。只有可靠的系统，才能发挥有效的作用。
视频监控系统设计方案 目录 第一章、概述 (2) 1.1用户需求分析 (2) 1.2系统设计依据 (2) 1.3 系统设计原则 (2) 第二章、系统设计方案 (4) 2.1视频监控系统介绍 (4) 2.2 摄像机的选取与安装 (4) 2.3 系统拓扑图 (5) 第三章、系统设备 (6) 3.1 硬盘录像机 (6) 3.2 摄像机 (6) 第四章、系统功能特点 (10)
第一章、概述 1.1用户需求分析 **是一座现代化智能小区，智能化小区需要拥有高效率的舒适、温馨、便利的环境，又能连接语音、数据、图像以及各种用于楼宇控制和管理的设备与安装，并能满足不断变化的使用者的需求。 为了使智能化小区达到以上的现代化水平，给业主营造一个安全、温馨、和谐的居住环境，一套数字视频监控系统的设计和使用是必不可少的。它能从根本上提高小区内的技防现代化水平，节约人力、物力，并能为小区的物业管理提供先进的手段。 本方案将考虑各种因素，对本小区监控系统的建设做全面分析，对本方案的设计做详细的阐述。 1.2系统设计依据 GB/T50314-2000《智能建筑设计标准》 JGJ/TL6-92 《民用建筑电气设计规范》 GB50198-94《民用闭路监视电视系统工程技术规范》 GA/T70-94《安全防范工程费用概预算编制办法》 GA/74-94《安全防范系统通用图形符号》 GA/T75-94《安全防范工程程序与要求》 1.3 系统设计原则 本套设计方案将严格按照甲方要求并遵循以下原则： 先进性：本监控系统采用国际上技术先进、性能优良、工作稳定的监控设备，使整个系统的应用在相当长的一段时间内保持领先的水平。 可靠性：系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置到系统施工的全过程。只有可靠的系统，才能发挥有效的作用。
小区监控设计方案 __________________________________________ 目录 一、概述 (2) 二、设计原则 (3) 三、设计规范和依据 (4) 四、方案设计 (6) 方案效果图 (7) 五、选型设备性能及参数 (8) 1、200W高清红外摄像机 (8) 2、130万像素红外球形云台摄像机 (8) 3、网络录像机 (10) 4、控制台 (11) 5、监控立杆 (11) 六、服务与承诺 (13) 七、报价清单 (14) 1、高清设备报价（推荐） (14) 2、模拟设备报价 (15) 八、公司介绍 (16) 公司案例： (17) 附：公司营业执照、组织机构代码证复印件 (17)
一、概述 南河花园是绵阳市较早的高档住宅小区，本次南区硬化改造，主要对停车场改动较多。小区内高档轿车多，在安全防范方面要求也高。所以这次设计方案，采用国内一线监控品牌，海康威视。 根据业主需求，这次选型，采用性价比较高的型号，千元以内200万像素高清摄像机。录像时间，十五天以上。北区岗亭以及办公室，均考虑预留监控观看接口。 高清数字监控系统对小区各主要出入口、停车场等主要路口等进行全方位的监控，系统具有图形自动切换功能、定点显示功能和多画面显示功能，系统可用长时间录相机录制所有图像以观看或备查。 为了进一步满足南河花园物业管理高标准要求，创造一个安全、舒适、温馨的生活环境，并根据各种不同楼幢的位置地形，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。 本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
办公楼大厦综合布线 设 计 方 案 设计人：XXX 设计时间：2011-5-18
目录 一、前言 (1) 3.1系统设计原则及依据 (2) 3.1.1 设计原则 (2) 3.1.2 设计依据 (3) 3.1.3 安装与设计规范 (4) 3.2.2 水平布线子系统 (5) 3.2.3 管理区子系统 (6) 3.2.4 其它产品说明 (7) 5.4.3近端串扰（NEXT—N EXT C ROSSTALK） (15)
一、前言 根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口（FDDI）、图像和其它连接的需要。智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。 XX大厦综合布线将满足以下要求： ●布线系统将贯穿于1、2、3楼的各个平面。主要为话音、数据、图像等系统信号提供高性能传输路由。 作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。 ●系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。 ●系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。 ●在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。 采用目前国际上最先进的工程标准及规范，去设计和规划系统，使之成为市内的有代表性的工程样板。 ●客户基本情况：楼层面积约xx米，且已有光纤到楼层。网络信息点：xx个；语音信息点：xx个 二、需求分析 2.1现状分析： 大楼建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。从
深圳市XX花园监控系统 设 计 方 案 2009年12月
目录 第一章、公司详情 (3) 第二章、小区监控系统设计方案 (5) 第三章、报价机设计图 (10) 第四章、主要设备介绍 (13) 第五章、产品检验报告 (17) 第六章、培训方案 (25) 第七章、质量保证及售后服务 (28) 第一章、公司公司情况 公司名称：深圳市亚泰安防技术有限公司 地址：深圳市宝安区龙华民治布龙路北侧华美丽苑798号
公司开户银行名称及帐号：深圳工商银行： 公司简介 深圳市亚泰安防技术有限公司是一家专业的系统集成公司，主要从事网络产品的销售和集成业务，尤其专注于监控系统安装及维护。 亚泰安防是安防系统工程的设计安装专家，是物业公司理想的合作伙伴，相信我们会为您做到更好！ 高品质、高效率、永远追求卓越是公司的经营理念，努力让客户感动，永远为客户提供最佳的服务是公司的经营宗旨。公司继续秉承团结、誉而不懈努力，泰安安防主要对安防系统一条龙服务，对治安监控、楼宇对讲、门禁、一卡通、家庭防盗系统及停车场系统的设计、安装、改造、维护、维修及施工。 本公司有雄厚的技术力量，优质的售后服务。 品质，是价值与尊严的基础。 对每一项工序，，都严格按照标准检查和监督。 所以我们会安装更好、更实惠的产品、并且持续改进，不断完善。我们的系统工程运用在银行、小区、街道治安、机场、海关、超市家居等场所。 零缺点，是我们致力追求的目标，我们一贯秉承严谨、真诚、专心、专业的精神。对每一个客户、每项项工程的施工及售后服务、都全力以赴做到更好。 一、专业程度高，技术雄厚，质量有保证 我公司主要从事闭路监控系统、楼宇对讲系统、停车场管理系统等工程的设计、施工、维护等业务，并获得国家相关行业设计、施工资质，拥有一批技术精湛的设计、施工队伍，在数百例工程项目中，全部均一次性通过验收合格。目前，本中心专门致力于为家庭、商铺、企业、住宅小区提供防盗监控系统的设计、安装、施工、维护服务，力求做到让用户百分百满意。 本公司与国内外多家监控系统厂商直接合作，能最大限度确保我们所提供的产品设备货真价实，质量有保证。 二、系统方案性价比全市最高 以往闭路监控系统总是以高科技、高价格的姿态让许多中小企业、百姓家庭望而却步，虽然近年由于国产产品的不断成熟和市场竞争激烈，安防工程造价总体得到了极大的回落，但许多较小的工程造价仍然居高不下，这是因为：由于工程小、利润薄，工程总利润额较小，例如一个商铺安装2个普通摄像机最多也只能赚取一千几百元，加上施工、售后服务的繁琐性，这几百元对许多工程商来说都不会有兴趣，因此，结果是，小工程要么不接，要接就必须抬高造价。 针对这一现象，我公司充分利用和发挥自身的渠道资源优势、工程优势和服务网络优势，本着“质量第一”的经营理念，率先专注于专门为家庭、商铺和企业单位、住宅小区提供防盗监控工程服务，并承诺工程造价为深圳全市性价比最高，我公司拥有专业的服务队伍。
一、前言 随着21世纪的到来，我们居住的地球正处在一个信息革命和知识经济的时代，我国经济迅猛发展，生产力及人民生活水平不断提高。住宅除了满足人们的基本居住要求外，还必须满足办公．教育．娱乐．会客．健身储物．停车等多种要求，与此同时，人们对生活的舒适性．便利性．安全性和高效性提出了更高的要求，智能化住宅小区由此产生。对于一个住宅小区而言，居民的安全是首要的。为了保障小区内的财产和居民的安全，必然将运用各种高新信息技术，预防和解决家居园区的入室盗窃及抢劫作案犯罪．家庭各种灾害及意外事故等的发生。 名城国际居住小区位于新体育场南侧建成后，交通便利，环境优美。小区的一期期工程共有13幢高档住宅，1700余户。 二、居住小区安全防范系统设计依据 （1）规范标准 GA/T75-94《安全防范工程程序与要求》 JGJ/T16-92《民用建筑电气设计规范》 GA/T74-2000《安全防范系统通用图形符号》
GB50198-94《民用闭路监视电视系统设计规范》 GB12663-94《防盗报警控制通用技术条件》 GB10408-2000《入侵探测器的通用技术条件》 GYT253-88《建筑电气安装工程质量检验评定标准》 GA/T72-94《楼宇对讲电控周界门通用技术条件》] GBJ232-90、92《电器装置安装施工及验收规范》 《全国住宅小区智能化系统示范工程建设要点与技术导则》《******市智能住宅小区功能配置试点大纲》 《******小区的总平面图》 《名城国际小区的各幢建筑平面图》
（2）技术指标要求 1. 彩色图像水平清晰度≥400线 2. 水平图像水平清晰度≥270线 3. 图像画面灰度等级不低于8级 4. 黑白电视系统信噪比：≥37db 5. 彩色电视系统信号噪比：≥48db 6. 图像质量按五级损伤制评定,不低于4级 7. 报警控制器有可编程和联网的功能 8. 紧急按钮触发报警后能自锁，需人工复位 9. 报警系统具有键盘发声,分路显示功能，报警响应 10. 报警设备的响应时间≤2秒
目录 一、概述 (2) 二、设计原则 (3) 三、设计规范和依据 (5) 四、方案设计 (6) 方案效果图 (7) 五、选型设备性能及参数 (8) 1、200W高清红外摄像机 (8) 2、130万像素红外球形云台摄像机 (8) 3、网络录像机 (10) 4、控制台 (11) 5、监控立杆 (11) 六、服务与承诺 (13) 七、报价清单 (14) 1、高清设备报价（推荐） (14) 2、模拟设备报价 (15) 八、公司介绍 (17) 公司案例： (17) 附：公司营业执照、组织机构代码证复印件 (17)
一、概述 南河花园是绵阳市较早的高档住宅小区，本次南区硬化改造，主要对停车场改动较多。小区内高档轿车多，在安全防范方面要求也高。所以这次设计方案，采用国内一线监控品牌，海康威视。 根据业主需求，这次选型，采用性价比较高的型号，千元以内200万像素高清摄像机。录像时间，十五天以上。北区岗亭以及办公室，均考虑预留监控观看接口。 高清数字监控系统对小区各主要出入口、停车场等主要路口等进行全方位的监控，系统具有图形自动切换功能、定点显示功能和多画面显示功能，系统可用长时间录相机录制所有图像以观看或备查。 为了进一步满足南河花园物业管理高标准要求，创造一个安全、舒适、温馨的生活环境，并根据各种不同楼幢的位置地形，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。 本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎
精品文档 大楼的网络系统设计
. 精品文档 目录 第1章需求分析 (2) 1.1用户组网需求 (2) 1.2硬件和结构要求 (3) 1.2.1硬件要求 (3) 1.3软件要求 (3) 第2章本方案主要网络技术介绍 (3) 2.1 交换技术 (3) 2.2 VLAN技术 (4) 2.3 第3层交换 (4) 2.4 广域网接入方式 (5) 第3章本方案系统设计 (6) 3.2 系统结构和特点介绍 (7) 3.2.1第二层（楼层）交换机架构 (7) 3.2.2总体架构 (7) 第4章主要产品简介 (7) 4.1第3层交换机 (7) 4.2 二级交换机 (8) 4.3 服务器 (9) 第5章设备清单 (12) 第6章售后服务 (12) 6.1 服务内容 (12) 6.2特殊情况说明 (12) 第1章需求分析 1.1用户组网需求 本次方案为对一教学大楼经行网络设计。现有一栋四层教学楼，其中第一层133个信息点，第二、四层231个信息点，第三层179个信息点。网络指标如下：（1）每个信息点要求10M/100M自适应，交换到桌面； （2）主干交换机要求速度为1000M；
（3）能控制网络分段及VLAN的灵活划分； （4）具有网管特性； （5）可连入Internet； （6）可接收零散客户拨号入网。 . 精品文档 硬件和结构要求1.2硬件要求1.2.1要求实现第三层交换，并且 每个信息点要求10M/100M自适应，交换到桌面，主干交换机要求速度为1000M，并且要考虑到该网络为教学用，功能上实现基本教学要求即可，且由于资金及空间限制，在硬件的选择上不用过于追求高端。 1.3软件要求 第2章本方案主要网络技术介绍 2.1 交换技术 无论电话还是数据通信都需要在多点之间进行，这样才能构成通行网络。在考虑网络结构时，一个重要因素就是怎样进行信息交换。一般不考虑以两点直通方式占有线路，而是按照需要来设置两点之间的通行路径。为了有效利用整个网络的通信设施，引入了“交换”这个概念。 交换方式是指计算机之间、计算机与终端之间和各终端之间信息所用信息格式和交换装置的方式。各终端都具有交换装置的线路，主计算机系统通过交换装置与各终端都能进行通信。根据交换装置和信息处理方法的不同，常用的交换方式有三种：电路交换、报文交换和分组交换。 2.1.1电路交换 是通过网络结点在两个工作站之间建立一条专用的物理通信信道。 2.1.2报文交换 不需要在两站之间建立专用通信。源站在发送报文时，把目的地址添加到报文中，然后报文在网络中从一个结点传送到另一个结点。在每个结点中，接收信息后暂时储存起来，待信道空闲时再转发到下一结点，这种方式叫做存储——转发方式。 2.1.3分组交换 分组交换与报文交换相似，从外表看，两者的主要区别在于传输数据单元的大小。报文交换传输数据的单元为报文，报文的长度是随即的，可达几千或几万比特，甚至更长。分组交换传输数据的单元为分组，每个分组都包含有数据和目的地址，其长度受限制，一般为2000比特以内，典型长度为125个字节。分组交换将交换的数据单元限制为一个相当小的长度，对延时性能有显著的影响。 . 精品文档
九江东毅港口 监控系统设计方案目录 系统概述1.近几年视频监控报警系统的发展突飞猛进，它的推
广和应用也在遍布各个领域,它已成为现代化管理和安全防范的重要手段。随着IP网络和宽带技术的不断发展，采用先进计算机通信技术及图像视频压数字化视频监控系统方案越来越得到人们的缩技术为核心的网络化、． 广泛使用。视频监控系统防范于未然，用来实现较周密的外围区域及建筑物内重要的区域管理，减少管理人员的工作强度，提高管理质量及管理效率。作为现代化管理有力的辅助手段，视频监控系统将现场内各现场的视频图像传送至监控中心，管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，还可避免许多人为因素。并结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据，有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。 我司考虑到以上监控系统的重要性，所以根据公司实际情况，本着“立足现在、着眼未来、功能齐全、布局合理、有效控制、经济适用”的原则，需要设计出针对本项目整个区域的全天候、全方位、多层次、多角度的监控系统设计，这套监控系统要求认真研究公司需求的基础上，根据项目规划特点，利用时下技术稳定、成熟的产品，并需要结合多年的行内经验和工程实施经验而提供。该系统一定是一个功能完善、技术先进、质量稳定可靠的管理与安全保卫系统，将为公司未来的综合治理管理体系发挥积极的作用。监控系统作为一项先进的高科技技术防范手段，通过安装在公司出入口、主要通道、重要位置如：大门、办公楼、仓库、码头等区域设置前端摄像机，将采集的
图像信息传送到监控管理中心，进行全方位监控监测，形成幕帘状警戒面包围建筑，以立体空间监视公司码头、仓库、办公场所，使管理人员全面掌握公司内各处的动态，阻止治安事件发生。 2.系统设计依据及设计原则 系统设计规范及依据 视频监控系统的建设依据国家相关的法律法规、国家和行业相关标准、相关研究成果等资料进行规划设计，具体如下： 《小区弱电系统招标要求技术指标及功能要求》的相关部分及相关图纸 《智能建筑设计标准》GB/T50314—2000 《智能建筑工程质量验收规范》GB 50339—2004 《建筑安防系统工程设计标准》GB/T 13-32-2000 《民用建筑电气设计规范》JGJ/T16-92 《民用建筑照明设计标准》GBJ133－90 《供配电系统设计规范》GB50052－95 《低压配电设计规范》GB50054－95 《建筑电气工程施工质量验收规范》GB507－2002 《安全防范工程技术规范》GB50348-2004 《安全防范系统验收规则》GA308-2001 《民用闭路监视系统工程技术规范》GB50198-94 《安全防范工程程序与要求》GA/T75-94 《防盗报警控制器通用技术条件》GB12663-1990 《电子计算机机房设计规范》GB 50174-93
某小区视频监控系统设计方案 最近有粉丝让我发一些小区的视频监控系统解决方案，可能小区智能化对于我们这个行业影响太大，很多人都多少和这个沾一点边，所以会经常发一些类似的这样的方案，今天发一个最新的小区监控系统设计方案，大家参考一下吧! 正文: 一、视频监控系统概述 1.1周界视频监控 社区周界是安全防范的第一道防线，没有安全防范措施的周界围墙容易成为不法份子入侵的首选途径，同时，做好第一道防线的安全防范，提高非法行为的实施难度，是社区安全管理应该考虑的首要问题。社区周界需要设立合适的入侵报警触发措施，一旦探测到入侵行为产生报警，并结合视频监控提供实时跟踪手段与事后追查依据。 应用场景:社区周界监控报警二合一管理 ? 周界布置室外防水红外枪机，对社区周界进行无死角24小时
监视; ? 周界布置红外对射，对社区及围墙周界进行主动探测; ? 周界布置热成像摄像机，对社区周界进行无死角24小时监视; ? 重点关注周界区域加设红外高清智能球机，设置预置点; ? 周界监视画面划线检测，人员跨线报警，并联动附近球机预置点; ? 报警相关视频在管理中心大屏弹窗显示，同时回放前N秒视频画面实时追溯; 1.2社区公共区域监控 由于社区人流与车流进出频繁，难免会有不法份子或熟悉社区环境的不速之客进入社区内部，为确保社区内部公共区域的安全，同时为避免业主由于车辆刮擦等造成的日常纠纷，需要在重点关注区域实施24小时视频监控; 简单的视频监控系统为物业管理人员带来繁复的工作量，现代化
社区的高效管理要求视频监控具备高清、智能、联动特性，间接提升社区安全性。 应用场景:社区内外部重点公共区域监控 ? 在内外部重点公共区域设置红外枪式摄像机，根据具体环境特点选配超低照度、强光抑制、宽动态以及手动/电动变焦，光学变倍等功能，以实现社区室外公共区域的视频监控管理，具体包括对社区主要干道、活动广场、室外停车位、广场水池等重点关注区域等; ? 每栋大楼的各个立面布设红外枪式摄像机，监测高空抛物等行为。 应用场景:社区内外部开阔区域监控 ? 通过鹰眼摄像机的合理安装，可在大楼制高点的四周进行全景监控，对社区进行无盲区的视频覆盖，便于用户从全局掌握社区整体情况，同时能够查看监控细节，辅助用户及时、准确地做出警情、火情的判断、指挥和决策，实现全局监控+细节查看完整功能，构建全局态势感知的防控体系。
目录 第一部分综述 (7) 1. 设计依据说明 (7) 2. 方案设计原则 (9) 3 系统设计目标 (10) 4 系统功能图 (10) 第二部分————家园系统的总体结构 (12) 1. 工程范围: 一期、二期工程 (13) 1.1 安全防范部分. (13) 1.2 物业管理系统. (13) 1.3 信息网络系统. (14) 2. 总体结构 (14) 2.1 小区信息网络结构. (14) 2.2 小区控制网络结构. (15) 第三部分安全防范系统 (17) 1. 公共设施监控及周界防范报警系统. (17) 1.1 闭路电视监控及周界防范系统概述 (17) 1.2 设计依据. (18) 1.3 设计原则. (18) 1.4 闭路电视监控及周界防范系统原理 (19) 1.5 摄像机、红外对射探测器安装位置 (21)
1.6 闭路电视监控及周界防范系统设计方案论述 (22) 1.7 闭路电视监控及周界防范系统设备选型及参数 (22) 2. 楼宇对讲与家庭安全防范系统. (26) 2.1 概述. . (26) 2.2 设计标准、规范及依据. (26) 2.3 系统设计思想. (26) 2.4 系统选型原则. (27) 2.5 系统功能特点 (27) 2.6 系统组成. (29) 2.7 对讲系统原理图 (30) 2.8 系统各部分功能技术参数 (30) 3 保安巡更管理系统 (34) 3.1 概述. (34) 3.2 设计思想. (34) 3.3 系统特点. (35) 3.4 系统介绍. (35) 3.5 设备特点 (37) 3.6 系统技术参数. (37) 3.7 电子巡更系统路线图 (38) 第四部分物业管理系统 (39) 1 抄表远传系统 (39) 1.1 概述. (39)
施工项目：xxxxxxx（二期）项目开发智能化系统 （海康网络监控摄像机） 施 工 设 计 方 案 制作人：王建峰 qq278145191 施工单位：秦皇岛海港区 xxx年xx月xx日
目录 智能化弱电系统 ........................................... 一、网络摄像机的概念 (3) 二、数字IP监控带来的好处 (4) 三、标清与高清的优缺点 (5) 四、系统设计方案 (6) 4.1 闭路电视监控子系统 (6) 4.1.1概述 (6) 4.1.2中心控制系统功能说明 (7) 4.1.3选型产品技术规格 (9) 4.1.4 系统传输线路和系统供电 (14) 五：售后服务 “三包”期间保修承诺 (15) “三包”之后保修服务 (16) 六：培训内容 (17) 6.1培训目标 (17) 6.2培训时间 (17) 6.3培训地点 (17) 6.4 人员培训时间表工程验收 (18) 6.5 安防基础知识 (19) 一、网络摄像机的概念 当今，IP应用潮流向各个领域渗透，已经势不可挡，逐渐成为各摄像机生产厂家，集成商以及业主关注的热点。 《视频安防监控系统工程设计规范》GB50395-2007中已经对数字IP监控系统做了定义（4.0.2.4模式），模拟摄像机增加数字编码功能，被称作网络摄
像机。数字交换机传输网络可以组以太网和DDN,SDH等传输网络，数字编码设备可采用具有记录功能的DVR或视频服务，数字视频的处理，控制和记录措施可以再前段传输和显示的任何环节实施。
从中可以看到从前端的传输，到存储，控制均已实现数字化，从工程实际应用角度出发，这个数字均化是在IP化基础上实现的。 二、数字IP监控带来的好处 1 IP监控系统的优势是全数字化，可以方便的引进高端视频技术，只需更 换前段摄像头即可。 2 IP监控系统前段还可以采用模拟机+DVS（视频编码器）形式接入系统， 对于喜欢模拟机的用户，依然保留一份选择 3 从目前来看，IP监控熊是实现高清监控系统构架的唯一途径，监控用高 清摄像机，一定要采用编码压缩，不可能采用源码流输出（HD-SDI HDMI DVI YP PB色差),监控系统无法处理和传输不经压缩的GBPS级别的数据流，若IP监控系统不设高端摄像机，则视频效果，管理功能与当前的模拟摄像机+DVR模式基本无法别，甚至在使用和操控的便捷程度上尚不如后者。 4 对有特殊要求的用户，在IP监控平台上可以做智能视频分析。 三标清和高清的优缺点 本文中所属的标清，高清是引入广电行业的清晰度分类方法，PAL制下标清的理论分辨率为625线，去消隐后，理论值为575线，而高清，则是指72OP或1080I以上的分辨率，从个人的角度来看，高清消入门的分辨则应为1920*1080P或者1600*1200P，标清又分为模拟标清和IP标清，高清全部为IP化摄像头。 3.1标清系统的缺点 1 监控了全景，就没了细节： 2推近、放大了某个局部，则漏掉了对全部的监控和录像 3转到某一个视角，则漏掉了对其他方位的监控和录像 4模拟系统做视频分析相对比较困难，成本比较高。 3.2高清系统的优势 1 全景+细节同时监控 2 清晰度高（最低1920*1080P或者1600*1200p 720*1080P）看的清楚，不 仅有清晰的宏观记录，还有清晰的微观细节，能作为取证材料 3 没有漏录，没有“没看到的时候”（相对于标清球机的盲区） 4 一台高清摄像机可以抵得上多台标清摄像机的视角和像素，从某个特定的 项目工程上来看，如采用高清摄像机则可以减少标清摄像机的数量，相对的降低成本 。
青岛农 业大学 生实习报告 称: 大厦无线网络规划设计 间: 2013 -- 2014学年第二学期 通信1102 姓名（学号）：宿涵（20112811） 2014 年7 月3 日
目录 3一．概述二．问题分析 2.1环境需求 2.2设备需求 2.3网络功能三．网络拓扑设计 3.1网络拓扑图 3.2网络结构设计 3.2IP 分配四．布线系统 5.1 设备间子系统 5.2干线子系统 5.3工作区子系统 5.4水平子系统五．软件平台六．网络安全设计 七．网络管理设计八．心得体会 10
概述 使用当今最先进的技术，我们可以远离连缆的烦绕和成本，依然能享受网络的优势。当需要网络，但所在的大厦没有连线或所处的位置不方便时，无线网络是我们最好的选择。无线WiFi 技术，无论用户身处何方，使网络均可触及。 一般架设无线网络的基本配置就是一片无线网卡以及一台无线接入点，这样便能以无线模式，搭配现有的有线架构来共享网络资源。首先，在局域网的节点上架设一部无线接入点， 其次，必须在使用者的电脑上安装一片无线的网卡，通过接入点与无线网卡的无线通讯实现无线上网的目的。 使用无线网络的好处：移动性：不受时间、空间的限制，用户可在网络中漫游；灵活性：不受线缆的限制，可以随意增加和配置工作站；低成本：无线局域网不需要大量的工程布线，同时节省线路维护的费用；易安装：与有线网络相比，无线局域网的布置，设定和维护更为容易。 本方案为大厦设计一个无线网络工程规划方案。 二．问题分析 2.1环境需求 大厦共有四区，A，B，C，D 区，大厦总楼层为10 层，1-2 层为商务办公区， 3-10 层为客房区。大厦已接入光纤宽带网络。大厦管理中心、商务区已实现10Mbps宽带上 网。该大厦在客房区域内，每层可提供10Mbps以太网接入端口。据大厦业主要求，需在客房区域内架设无线网络环境。 2.2设备需求 无线网络架设环境所需设备宽带路由器无线接收器交换式集线器UTP超5 线RJ45水晶头电源线及插座无线接收网卡 布线方式采用宽带IP分享路由器（TBD做为综合网络管理接入设备，该设备安装在第6层。Switch/Hub做为每层数据分配节点，通过UTP线分别接入该楼层的15个AP,再穿过楼层弱电竖井与宽带路由器（TBD相连。 2.3网络功能 本设计提出的综合布线系统实现了宾馆设备的网络物理层上的相互联系，满足系统间信息共享的要求，为大厦集中管理以及与Internet 的连接建立了基础设施。具体来说, ，本方案设计的布线系统可以支持以下各类应用及设备。 话音：程控交换机、电话、传真、卫星通讯、电话会议、语音信箱等。 1.2GATM、TCP/IP、INTERNE、T INTRANET 数据：快速以太网、百兆以太网、
小区视频监控系统方案分析 一、系统概述 随着现代化城市住宅小区制度在我国的普及和深化发展，小区的信息化建设不断深入，各小区特别是大中型城市小区都加快了信息网络平台的建设，小区系统正逐步转向利用网络和计算机集中管理信息的新阶段。 为了更好的保护财产及小区的安全, 根据小区用户实际的监控需要，一般都会在小区周边、大门、住宅、仓库、机房、停车场等重点部位安装摄像机。小区监控系统往往将视频监控,实时监视,多画面分割显示,云台控制等功能有机结合，同时监控主机自动将报警画面及录像纪录，做到报警联动，有助于及时处理警情，保护小区财产和工作人员的安全，最大程度的防各种入侵，提高了保卫人员的工作效率以及处理各种突发事件的反应速度，给管理人员提供一个良好的工作环境，确保整个小区的安全。 在现代化城市住宅小区中实施视频监控系统中，除了正常的视频监控需求之外，一般还应满足以下功能： ◆24小时实时监控和录像 ◆小区出入口车辆信息记录查询 ◆小区周边围墙防 ◆监控录像和防盗报警的有效联动 ◆可扩展性以及良好的操作性 为进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的生产与生活环境，并根据各种不同客户需要，从小区的具体实际出发，小区视频监控系统应做到配置合理，技术先进，性价比高，实用可靠。本方案根据小区提供的相关文件以及客户的实际需求，参照有关国家标准和行业标准，并结合我公司从事过的多个小区所积累的经验，编制出这套技术方案。若对本方案的容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
二、系统设计 众所周知，视频监控系统的发展大致经历了三个阶段。在2000年以前，主要是以模拟设备为主，含摄像机和磁带录像机的全模拟电视监控系统，称为第一代模拟监控系统；2000年以后到现在，随着计算机处理能力的提高和视频技术的发展，人们利用计算机的高速数据处理能力进行视频的采集和压缩处理，利用显示器的高分辨率实现图像的多画面显示，从而大大提高了图像质量，由于传输依旧采用传统的模拟视频电缆，所以就叫着第二代半模拟半数字本地视频监控系统。从2004年开始，随着网络带宽的提高和成本的降低、硬盘容量的加大和中心存储成本的降低，以及各种实用视频处理技术的出现，视频监控步入了全数字化的网络时代，由于它从摄像机或网络视频服务器下来就直接进入网络，而且依靠强大的平台软件实施管理，所以称为第三代全网络视频监控管理系统。 这套设计的监控系统是基于网络的全数字视频监控系统产品，完全克服了传统的模拟监控系统的种种缺陷，画质清晰操作维护简洁，并且在功能和性能上更胜一筹。本系统主要利用最新的计算机处理技术，将前端数字摄像机的音视频数字信号通过网络传输到监控中心，在监控中心统一显示管理并做录像。 监控系统结构图如下： 小区监控系统图 此监控系统组成部门如下：
