装表接电作业指导书

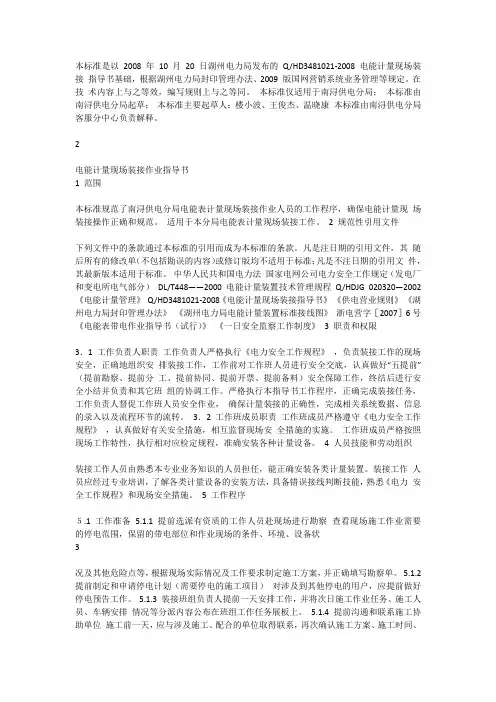

本标准是以 2008 年 10 月 20 日湖州电力局发布的 Q/HD3481021-2008 电能计量现场装接指导书基础，根据湖州电力局封印管理办法、2009 版国网营销系统业务管理等规定。在技术内容上与之等效，编写规则上与之等同。本标准仅适用于南浔供电分局；本标准由南浔供电分局起草；本标准主要起草人：楼小波、王俊杰、温晓康本标准由南浔供电分局客服分中心负责解释。

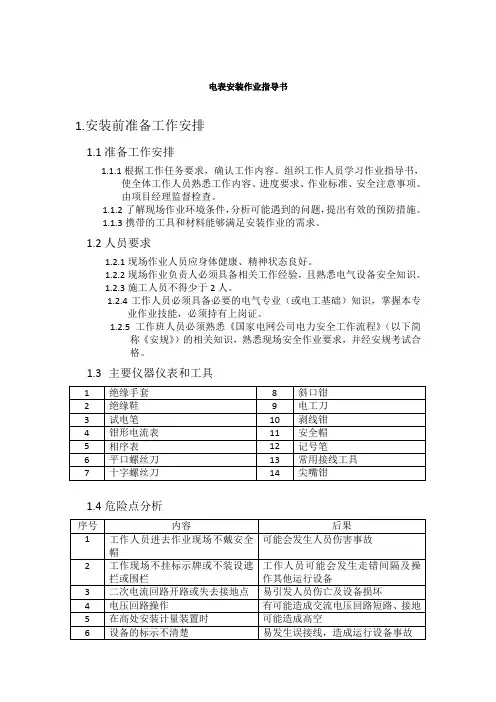

电能计量现场装接作业指导书

1 范围

本标准规范了南浔供电分局电能表计量现场装接作业人员的工作程序，确保电能计量现场装接操作正确和规范。适用于本分局电能表计量现场装接工作。 2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随

后所有的修改单（不包括勘误的内容）或修订版均不适用于标准；凡是不注日期的引用文件，其最新版本适用于标准。中华人民共和国电力法国家电网公司电力安全工作规定（发电厂和变电所电气部分） DL/T448——2000 电能计量装置技术管理规程 Q/HDJG 020320—2002《电能计量管理》 Q/HD3481021-2008《电能计量现场装接指导书》《供电营业规则》《湖州电力局封印管理办法》《湖州电力局电能计量装置标准接线图》浙电营字［2007］6号《电能表带电作业指导书（试行）》《一日安全监察工作制度》 3 职责和权限

3．1 工作负责人职责工作负责人严格执行《电力安全工作规程》，负责装接工作的现场安全，正确地组织安排装接工作，工作前对工作班人员进行安全交底，认真做好“五提前” （提前勘察、提前分工、提前协同、提前开票、提前备料）安全保障工作，终结后进行安全小结并负责和其它班组的协调工作。严格执行本指导书工作程序，正确完成装接任务，工作负责人督促工作班人员安全作业，确保计量装接的正确

性，完成相关系统数据、信息的录入以及流程环节的流转。 3．2 工作班成员职责工作班成员严格遵守《电力安全工作规程》，认真做好有关安全措施，相互监督现场安全措施的实施。工作班成员严格按照现场工作特性，执行相对应检定规程，准确安装各种计量设备。 4 人员技能和劳动组织

装接工作人员由熟悉本专业业务知识的人员担任，能正确安装各类计量装置。装接工作人员应经过专业培训，了解各类计量设备的安装方法，具备错误接线判断技能，熟悉《电力安全工作规程》和现场安全措施。 5 工作程序

５.1 工作准备 5.1.1 提前选派有资质的工作人员赴现场进行勘察查看现场施工作业需要的停电范围，保留的带电部位和作业现场的条件、环境、设备状

况及其他危险点等，根据现场实际情况及工作要求制定施工方案，并正确填写勘察单。 5.1.2 提

前制定和申请停电计划（需要停电的施工项目）对涉及到其他停电的用户，应提前做好停电预告工作。 5.1.3 装接班组负责人提前一天安排工作，并将次日施工作业任务、施工人员、车辆安排情况等分派内容公布在班组工作任务展板上。 5.1.4 提前沟通和联系施工协助单位施工前一天，应与涉及施工、配合的单位取得联系，再次确认施工方案、施工时间、施工联系人等相关信息。 5.1.5 装（换）计量装置工作实行告知制。装接人员在工作前，至少必须提前一个工作日电话告知客户即将要做的工作；打电话的时间段为 7：30—20：00。必须使用普通话，态度礼貌，规范用语。通知结束，应即时记录客户的意见和要求以及预约工作时间。 5.1.6 提前打印工作票 5.1.6.1 用计算机打印的工作票应使用统一的票面格式，线路设备简图标注清晰、正确（带电部位、接电装置用红色标注）。应至少在前一天的 15 时前填写工作票，由工作票签发人审核无误，手工签名后方可执行。

5.1.

6.2 若涉及多个班组在同工作点、同计划时间的装接工作，应将装接工作人员纳入同一工作票管理，并履行许可、交底、确认等手续，分

导线、避雷线压接作业指导书

35kV~110kV输电线路工程导地线压接作业指导书江阴市苏源电气安装有限公司 2002年11月2日

编写: 审核: 批准:

目前，送电线路导线和避雷线（钢绞线）的连接，采用的方法有液压和爆压两种。液压连接用于钢绞线和大截面的钢芯铝绞线（LGJ-240及以上）；爆压连接用于所有规格的钢绞线和钢芯铝绞线。导地线压接具有隐蔽工程的特点，是一项特殊的操作项目，其操作质量直接关系到送电线路持续运行安全，必须引起重视。一、一般规定、要求（1）不同金属、不同规格、不同绞制方向的导线或避雷线，严禁在一个耐张段内连接。（2）线路在跨越铁路、公路、一、二级通信线、35kV及以上电力线、通航河流、管道等重要设施档内，不允许有直线接续管。（3）导线或避雷线采用液压、爆压接续的操作，必须由经过考试合格的技术工人担任。在压接操作完成并自检合格后，应在接续管上打上操作人员的钢印。（4）导线或避雷线必须使用与现行的电力金具配套的接续管及耐张线夹管进行连接。连接后的握着强度，在架线施工前应进行试件试验。各种型号的试件不得少于3件（允许直线接续管与耐张线夹管合为一试件），其试验握着强度，对液压及爆压都不得小于导线或避雷线保证计算拉断力的95%。（5）导线或避雷线的连接部分线别应正确，无混绞现象，连接部分应平整完好，不得存有线股绞制不良，线股断股、缺股、线股交叉、锈蚀等缺陷。（6）接续管的型号应符合金具标准或设计规定，外观检查内

外表面应平滑，不得有砂眼、气孔、裂纹等缺陷。（7）导线、避雷线接续后，必须符合以下标准： 1）接续管必须平直，弯曲度（弯度与长度之比）不得过大。在压接前弯曲度不得超过1%，压接后弯曲度不得大于2%。超过时应校直，校直后的接续管不得有裂纹或明显的槌痕，达不到规定时应割断重接。 2）接续管外飞边、毛刺及表面未超过允许的损伤，应锉平并用砂纸磨光。 3）接续管两端不应有鼓包现象，接续管两端口处，钢接续管应涂以防锈漆。 4）钢接续管在压缩后锌皮脱落时，应涂以防锈漆。 5）爆压管爆压后出现裂缝或穿孔时，必须割断重接。（8）紧线后在一个档距内每根导线或避雷线上只允许有一个接续管和不超过三个补修管。当采用张力放线时，一个档距内不应超过两个补修管，并应满足下列规定： 1）各类管或耐张线夹间的距离不应小于15m。 2）接续管或补修管与悬垂线夹的距离不应小于5m。 3）接续管与补修管或间隔棒的距离不宜小于0.5m,且宜减少因损伤而增加的接续管。二、液压连接液压连接是采用液压机，以高压油泵为动力，以相应的钢模对大截面导线或避雷线进行压力连接的操作。施压前接续管及耐张线

欧式管形端子压接接线工艺作业指导书

欧式管形端子压接连线作业指导书适用范围：本作业指导书适用于导线截面积0.5mm2～10mm2铜质导线、低烟无卤导线、耐高温导线的欧式管形端子的连接。 1.操作方法 1.1剥去导线的绝缘层 1.1.1使用工具：剥线钳，卷尺。（图1-图3）图1 确定导线的剥线长度，按照钳口处的刻度，调节橘色滑块注意：剥线长度的正确，直接影响到接线质量，后果相当严重！图2

●通过调节上部的橘色滑块，对应不同导线的绝缘皮厚度注意：如果位置不正确，将无法剥除绝缘皮，或损坏导线图3 ●将导线一端顶至橘色滑块，按动手柄，剥线就能够顺利完成 1.1.2技术要求：剥去导线（电缆）绝缘层时，不得损害线芯，并使导线线芯金属裸露。如（图4）；剥线长度以端子型号为准。图4 1.1.3检验方法：采用笼式端子接线时，应保证导线绝缘层要进入端子的圆孔中：4mm2

及以下导线的绝缘外皮要求进去3-5mm，6-10mm2导线的绝缘外皮要求进去5-7mm。使用卷尺目测。非正面接线及其他笼式弹簧接线要求剥线长度正确。卷尺目测。(图5) 图5 1.2清洁接触面：在接线端子与导线插装之前，将剥开的线芯和接线端子仔细清理干净，要求裸露导线光洁无非导电物和异物，接线端子内部清洁。检验方法为目测。 1.3线芯插入接线端子套：剥开的线芯插入接线端子套时，将所有的线芯全部插入端子中。检验方法为目测。 1.4接线端子冷压接：将管形端子压接到导线上，需要专用压线钳压接（OPT SN-06WF，SN-10WF 图6）。检验方法均为目测。

图6 1.4.1导线的截面要与接线端子的规格相符。 1.4.2使用压接工具的钳口要与导线截面相符，压线钳必须在有效期内。 1.4.3压接部位在接线端子套的中部，压接部位要求正确。（图7）图7 1.4.4使用无限位装置的压接工具,必须把工具手柄压到底，以达到机械性能。压好好管形端子如图8.

配电箱及开关箱使用与维护安全作业指导书正式样本

文件编号：TP-AR-L5948 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本）编制：_______________ 审核：_______________ 单位：_______________ 配电箱及开关箱使用与维护安全作业指导书正式样本

配电箱及开关箱使用与维护安全作业指导书正式样本使用注意：该管理制度资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 1、所有配电箱均应标明其名称、用途，并作出分路标记。 2、所有配电箱门应配锁，配电箱和开关箱应由专人负责。 3、所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。 4、对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标

志牌，严禁带电作业。 5、所有配电箱、开关箱在使用过程中必须按照下述操作顺序： 1）送电操作顺序为：总配电箱一分配电箱一开关箱； 2）停电操作顺序为：开关箱一分配电箱一总配电箱（出现电气故障的紧急情况除外）。 6、施工现场停止作业一小时以上时，应将动力开关箱断电上锁。 7、开关箱的操作人员必须符合专业用电人员“五做到”要求，并熟悉开关电器的正确操作方法。 8、配电箱、开关箱内不得放置任何杂物，并应经常保持整洁。 9、配电箱、开关箱内不得挂接其他临时用电设备。

二次线作业工艺及端子压接判定

电阻、二极管成型操作要求一、根据元器件清单或样机对需要成型的元器件确认： 1、元器件型号、规格； 2、成型形式（卧式或立式）； 3、跨距；二、成型操作 1、卧式成型： ①根据确认的跨距，调整轴向成型机，注意：调整关键是切断引脚的旋转刀片须紧贴靠板，折弯处应离成型元件端面1mm以上。无法使用轴向成型机的元件，可选用相应模具手工成型； ②对成型后的首件，可在线路板上该元件相应的孔位插装验证； ③首件验证合格后，可连续进行该元件的卧式成型操作；过程中和结束时应抽样验证。 ④若切断的元器件引脚不平整（如带毛刺）时，需调整设备（如靠板偏心、刀片钝等）。 2、立式成型： ①参照样机或样件，手工进行立式成型，二极管立式成型应注意弯曲端极性； ②弯曲端起始弯曲处离该端面应大于2mm，（特殊情况允许1mm）弯曲部位应呈弧形； ③立式成型的首件，可在线路板上该元件相应的孔位插装验证，插装后弯曲一端的引脚超出PCB板焊盘部分的长度应不小于3mm； ④首件验证合格后，可连续进行该元件的立式成型；过程中和结束时应抽样验证。 3、注意： ①操作者手上不得有油或污渍，成型用工具、器械要清洁，成型时形成的切屑要及时清理； ②同一型号、规格的元件成型操作应连续一次性完成，不得在过程中穿插成型其它型号、规格的元件； ③同一型号、规格的元件成型后放在同一容器内，不可与其它型号、规格的元件混放。三、成型作业结束，清洁工作场地及设备。

线材生产操作要求一、裁线、剥线 1、根据生产单，设计文件或样件要求，确认： a)线材型号、规格、颜色 b)裁线长度（无特殊要求时，实际裁线长度的误差为±5mm） c)形式（全剥或半剥） d)剥头长度（无特殊要求时，剥头长度为3—4mm） 2、依据以上确认的内容，调试剥线机参数，并进行试裁、试剥。 3、对试裁的首件长度、剥头形式、剥头长度进行确认。 4、首件经确认无误后，可进行连续操作，无特殊要求时，每年100根为一捆扎单元，将线材理顺齐后，用不掉色的橡皮筋捆扎，整齐摆放转入下道工序。 5、每连续生产工艺1000根时，应取其最后一根对线长、剥头形式、剥头长度进行验证。如验证不合格，应查找原因，重新从第2项开始。 6、无特殊情况，剥线机加工的线材必须是机器设备允许的规格种类，材质主要是铜材、铝材，其它如铁质线材及并线不得在剥线机上加工。 7、操作完毕后将剩余线材整理盘好顺序回库，剥下护套头收集到专用箱内。 8、操作过程中出现解决不了解的故障时应立即停机并进入《反映问题的渠道》。二、线头浸锡 1、捻紧每根需浸锡的线头。 2、将需浸锡的线头浸过助为焊剂后，无铅锡275℃±5℃，外包皮线材不耐高温时，在锡炉内浸锡1～3秒，外包皮线材耐高温时，在锡炉内浸锡时间为3～5秒。 3、浸过锡的线扎，应沾锡均匀，线头不散，线头间不连锡，绝缘层无污染。 4、用不掉色的橡胶圈困扎的成扎线扎整齐摆放，转入下道工序。 5、原则上浸过锡的线材，存放时间不宜过长；且存放时要防潮、防阳光（紫外线）、防氧化。三、特殊线束生产 1、对超长、超长剥、超粗线束生产（符合其中一项）一般采用手工操作

导地线压接作业指导书

————————————————————————————————作者: ————————————————————————————————日期:

附件2：《施工作业指导书》分析表施工作业指导书名称导地线压接作业指导施工作业指导书编号ＳDXL-ZW-1０具体内容: 1.中国南网标准:耐张线夹、接续管、补修管无具体规格型号,本工程导地线耐张线夹、接续管、补修管规格型号如下。名称规格耐张线夹/耐张管接续管补修管导线钢芯铝绞线JL/LB1A-240/40 NY-240/40BG JY-240/40BG JX-240 地线钢芯铝绞线JLB23-70 NY-70BG JYT-70BG JX-70BG

乐东望楼站至乐东1１0kV站第二回线路新建工程导地线压接作业指导书编码:SＤXL-ZＷ－１0 湖南鸿源电力建设有限公司海南项目部 2013年06月

批准：日期: 审核: 日期：编写: 日期:

目录 1 工程概况、适用范围?错误!未定义书签。 2 编写依据....................................................................................................... 错误!未定义书签。 3 作业流程....................................................................................................... 错误!未定义书签。4安全风险辨析与预控?错误!未定义书签。５作业准备?错误!未定义书签。 6 作业方法?错误!未定义书签。７质量控制措施及检验标准?错误!未定义书签。

220kV线路工程导地压接作业指导书

批准：年月日安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日

目录一、总则 (1) 二、适用范围 (2) 三、作业任务 (2) 四、作业准备工作 (2) 五、施工工艺及技术要求 (4) 六.、保证质量措施 (11) 七、安全及环保措施 (14) 八、作业工艺流程图 (15) 九、施工记录 (15) 十、支持性文件 (15) 十一、安全文明施工 (16) 十二、工器具配备表 (17)

一、总则 1.1 工程概况：本工程为官滩变-安澜变220kV线路工程，采用架空线架设，设计风速27.0m/s，覆冰导线5mm，地线10mm。本工程新建线路全长17.564km，其中双回路角钢塔架设段约0.544km,220/110kV混压四回路角钢塔架设段约17.019km。本工程220kV导线采用2×JL1/LHA1-210/220型铝合金芯高导电率铝绞线，地线两根采用OPGW-150。110kV导线采用2×JL/G1A-300/25兼1×JL/G1A-400/35，本期110kV部分不架线。角钢塔共计57基，双回路终端塔2基，混压四回路直线塔40基，混压四回路转角塔9基，混压四回路分支塔6基。 1.2编制目的：为了在送电线路架线工程中认真执行国家规范，做到技术先进、经济合理、确保质量，编制本作业指导书。 1.2导线采用： 2×JL1/LHA1-210/220型铝合金芯高导电率铝绞线，地线两根采用OPGW-150。进线档分流地线采用JLB40-150型铝包钢绞线。 1.3本作业指导书适用于以高压油泵为动力，以相应钢模为模具的送电线路导线及避雷线的液压施工，接续管为圆形，压后是六角形。 1.4送电线路导地线液压施工中，除应按本作业指导书施工外，尚应符合国家现行有关标准、规范的规定。 1.5编制依据官滩变-安澜变220千伏线路工程施工图及有关说明；《110～500kV架空送电线路施工及验收规范》 (GB50233—2005)；《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T 5168-2002）；《电力建设安全工作规程第2部分：架空电力线路》DL5009.2—2013；《电力建设安全健康与环境管理工作规定》《国家电网公司输变电工程标准化施工作业手册-送电工程分册》《国家电网公司电力建设安全工作规程(线路部分)》《国家电网公司输变电工程施工危险点辨识及预控措施（试行）》《架空送电线路导线及避雷线液压施工工艺规程》（SDJ226-2013）《铝绞线及钢芯铝绞线》(GB1179-1983) 《光纤复合架空地线》（DL/T832-2003）

配电箱、柜安装工程作业指导书

配电箱、柜安装作业指导书单位：

目录 1.适用范围 (1) 2.作业准备 (1) 3.技术要求 (1) 4.施工程序与工艺流程 (2) 5.施工要求 (2) 6.劳动组织 (10) 7.材料要求 (10) 9.质量标准 (11) 10.安全及环保要求 (15)

配电箱、柜安装工程作业指导书 1.适用范围适用于公司范围内电压为10kV以下及一般工业与民用建筑、工业生产线等电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。 2.作业准备 2.1施工图纸、设备产品合格证等技术资料齐全。 2.2施工前明确设计要求，熟悉现行规范、技术标准。 2.3施工方案明确：对基础型钢制作安装，设备开箱检查，设备搬运吊装，盘柜稳装，电缆、母线压接、配线、校线各主要工艺过程都要有具体要求并在施工中严格执行。 2.4新型、引进、合资成套设备及UPS系统等柜、屏、台安装必须符合产品技术文件和设计要求。 3.技术要求 3.1施工图纸及技术资料齐全无误。按已审批的施工组织设计和施工方案，做好技术交底（技术、质量、安全和消防等措施落实）。 3.2柜、屏、台所在房间土建施工完毕，门窗封闭，墙面、屋顶油漆喷刷完毕，地面工程完毕。 3.3暗装配电箱随土建结构预留好安装位置。 3.4明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。 3.5土建基础位置、标高、埋件符合设计要求。

3.6设备到货，型号、质量符合设计要求。 4.施工程序与工艺流程 4.1配电柜（屏、台）安装施工程序与工艺流程基础型钢制作安装→柜（屏、台）搬运吊装→母线电缆压接→柜内配线校线→柜（屏、台）调试→试运验收。 4.2配电箱（盘）安装施工程序与工艺流程 5.施工要求柜、屏、台、箱、盘安装按工艺流程进行，应注意施工的先后顺序，按现场条件和作业情况，各过程也可适当分解或合并进行。 5.1设备开箱检查 (1).设备开箱检查由安装施工单位执行，供货单位、建设单位参加，并做好检查记录。 (2).按设计图纸、设备清单核对设备件数。按设备装箱单核对设备本体及附件、备件的规格、型号，核对产品合格证及使用说明书等技术资料。 (3).柜（屏、台、箱、盘）体外观检查应无损伤及变形，油漆完弹线定明装配电箱暗装配电箱（盘）铁架固盘面组箱内配箱体固绝缘摇

电连接压接作业指导书

压接式电连接安装作业指导书电连接采用压接型施工工艺，经近年来运行考验，此工艺能够减少检修工作量，对设备稳定和减少设备故障有极大促进作用。压接型电连接虽然好处较多，但施工安装工艺复杂，倘若压接不当将为今后设备运行埋下隐患，对此必须认真学习电连接压接工艺，熟练掌握各个环节工艺要求，确保电连接压接正确，工艺达标，实现内实外美。一、电连接安装工艺： 1、电连接安装位置确定测量：进行现场勘测，确定安装电连接位置，并使用激光测量仪测量安装处承力索与接触线铅垂距离，并在钢轨内沿做好标记。 2、确定安装电连接形状：根据现场测量承力索与接触线铅垂距离（结构高度）确定电连接安装形状：对于结构高度＜1M，电连接按照承力索与接触线呈C型安装；对于结构高度＞1M, 电连接按照承力索与接触线呈S型安装。 3、电连接安装要求：登高作业人员将安全带系在承力索上，先用砂纸将承力索、接触线安装电连接位置的灰尘和氧化物打磨干净，并在安装位置涂抹电力复合脂。承力索、

接触线电连接线夹应垂直安装，上下对齐；安装后接触线电连接线夹处导高不应低于最近吊弦处的导高。股道电连接在任何温度下，均应垂直安装，且应在同一断面内。 4、电连接压接过程中技术标准及注意事项： 1）电连接线夹安装时，接触线、承力索、加强线、电连接线与线夹接触面进行表面氧化膜清洗，导线清洗长度不应小于连接长度的1.2倍，清洗后导线接触面需涂电力复合脂。 2）电连接线所用材质规格、线夹型号及安装形式应符合设计要求，不得有接头、压伤断股、散股现象，并预留因温度变化而产生的位移长度。 3）电连接安装位置应区分不同锚段、不同温度要求，同一悬挂接触线、承力索间的电连接应垂直安装，接触线与承力索电连接线夹应在同一垂直面上，股道间电连接正常温度时应保证点连接线垂直于正线，施工偏差为±100mm。 4）电连接安装位置，横向电连接距悬挂点2m左右，股道电连接距悬挂点5m左右，线岔电连接距悬挂点10m 左右，施工偏差不大于±500mm。接触线电连接线夹处接触线高度应不低于最近吊弦处的悬挂高度，施工允许偏差0-3mm。 5）电连接线长度正确，弧度、弛度符合标准，在任何情况下均应满足带电距离要求。除股道电连接外，承力索与接触线之间均压接成“S”形电连接。 6）压接使用生产厂家提供专业压接工具，液压泵的压

干包低压电缆终端头制作与安装作业指导书

天府大道南延线道路照明工程干包低压电缆终端头制作与安装作业指导书编制：审核：批准：编制单位：成都天府大道南延线电气工程项目部编制日期：二〇一二年八月三十日

目录 1 干包压电缆终端头制作与安装的适用范围、特点........................................................................- 2 - 2 干包低压电缆终端头制作与安装的适用标准、规范....................................................................- 2 - 3 干包低压电缆终端头制作与安装的资源配置................................................................................- 3 - 3.1技术准备..........................................................................................................................- 3 - 3.2劳动力准备（以一个电缆头为准）..............................................................................- 3 - 3.4材料准备（以一个电缆VV22-0.6/1kV（4×25+16）的一个头为准）.....................- 4 - 4 干包低压电缆终端头制作与安装的施工方法................................................................................- 5 - 4.1工艺流程..........................................................................................................................- 5 - 4.2准备工作..........................................................................................................................- 6 - 4.3电缆绝缘测试..................................................................................................................- 6 - 4.4剥除电缆护层..................................................................................................................- 6 - 4.5剥除铠钢带......................................................................................................................- 6 - 4.6焊地线 .............................................................................................................................- 7 - 4.7套电缆手套......................................................................................................................- 7 - 4.8压接接线端子..................................................................................................................- 8 - 4.8.1压接线芯接线端子.......................................................................................................- 8 - 4.8.2压接地线接线端子.......................................................................................................- 8 - 4.9贴相色带..........................................................................................................................- 9 - 4.10电缆与设备连接............................................................................................................- 9 - 4.12电缆标牌........................................................................................................................- 9 - 4.13竣工 ...............................................................................................................................- 9 - 5 干包低压电缆终端头制作与安装的质量保证措施........................................................................- 9 - 6 干包低压电缆终端头制作与安装的安全措施..............................................................................- 10 - 7 干包低压电缆终端头制作与安装的环保措施..............................................................................- 10 - 7.1施工期间噪声的防治措施............................................................................................- 10 - 7.2施工期间粉尘(扬尘)的污染防治措施 .........................................................................- 10 - 7.3废旧物的处理................................................................................................................- 10 - 7.4文明施工........................................................................................................................- 10 -

汇流箱安装作业指导书

汇流箱安装施工方案报审工程名称：中民投同心200MWp光伏发电项目IV、V标段编号：NTX1-NXET-SZLB33-DQ-004 本表由施工单位填写，经监理单位批复后，建设单位、监理单位、施工单位各保存一份

中民投同心200MWp光伏发电项目 IV、V标段汇流箱安装施工方案编制：审核：批准：上海能辉电力科技有限公司年月日

目录 1、工程概况 2、施工准备 3、主要机具 4、主要作业条件 5、汇流箱施工安装 6、汇流箱机械安装注意事项 7、汇流箱电器安装注意事项

交流汇流箱安装施工方案一、工程概况中民投同心200MWp光伏发电项目于宁夏回族自治区吴忠市同心县。同心县位于宁夏回族自治区中南部，是宁夏中部干旱带核心区，东与甘肃环县相邻，南与固原市接壤，西与海原县相邻，北与中宁、红寺堡接壤。全县总面积4662.16平方公里，辖7镇4乡2个管委会171个行政村，总人口39. 8万人，其中：回族人口34.16万人，占85.8 %，是全国建制县中回族人口比例最高的县，著名的回族之乡。同心县境内，银武高速，G109（北藏）国道，省道银平公路，惠平公路，盐平公路穿越而过，已形成四纵五横的公路网，交通便利。工程由中国民生投资股份有限公司投资建设，工程建设规模为200MWp，主要任务是发电。本工程建成后经过110kV出线并入宁夏电网，建设期为7个月，计划 9月底建成投产。生产运行期为25年。本次招标针对光伏电站光伏区招标，不包括升压站及接入系统。二、施工准备 1、材料要求：箱体应有足够的机械强度，周边平整无损伤，；箱内各种器具应安装牢固，导线排列整齐、压接牢固；有产品合格证明书（证）。 2、绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证明书（证）。 3、其它材料：电器仪表、熔丝、端子板、绝缘子、铝套管、卡片框，软塑料管、塑料带、黑胶布、防锈漆、灰漆、焊锡、焊剂。应符合设计要求。

014-低压电缆分支箱安装标准化作业指导书

ICS点击此处添加ICS号点击此处添加中国标准文献分类号 Q/ 江苏省电力公司企业标准 Q/XXX XXXXX—XXXX 低压电缆分支箱安装（更换）标准化作业指导书点击此处添加标准英文译名点击此处添加与国际标准一致性程度的标识（送审讨论稿）（本稿完成日期：） XXXX - XX - XX发布XXXX - XX - XX实施发布

目次前言................................................................................ II 1 范围 (1) 2 规范性引用文件 (1) 3 人员要求 (1) 4 作业前准备 (2) 现场勘察及手续办理 (2) 备品备件与材料 (2) 工器具及仪器仪表 (2) 技术资料 (3) 安装前设备设施状态 (3) 5 危险源点分析预控 (3) 6 作业流程图 (4) 7 作业阶段 (4) 开工 (4) 安装阶段 (5) 8 作业结束 (7) 收工会 (7) 安装记录 (7) 验收记录 (7) 附录A（规范性附录）低压电缆分支箱安装（更换）现场标准化作业指导卡 (8)

前言本标准化作业指导书是为规范江苏省电力公司低压电缆分支箱安装(更换)安装现场标准化作业而制定。制定本标准化作业指导书的目的是加强对低压电缆分支箱安装(更换)全过程控制，体现对设备及人员行为的全过程管理，保证现场作业过程的安全和质量，优化作业方案，提高效率，降低成本。本标准化作业指导书由江苏省电力公司标准化委员会提出。本标准化作业指导书由公司生产技术部负责起草。主要起草人：高峰刘振江陈宇正王昊黄振勇徐亚军刘汉祥审核人：吴浩然批准人：薛祥本标准化作业指导书由公司生产技术部归口并负责解释。

06-电连接安装施工作业指导书.

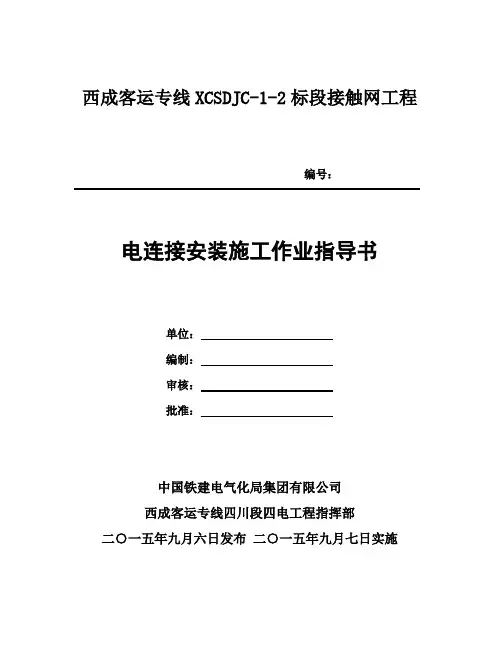

西成客运专线XCSDJC-1-2标段接触网工程编号：电连接安装施工作业指导书单位：编制：审核：批准：中国铁建电气化局集团有限公司西成客运专线四川段四电工程指挥部二○一五年九月六日发布二○一五年九月七日实施
