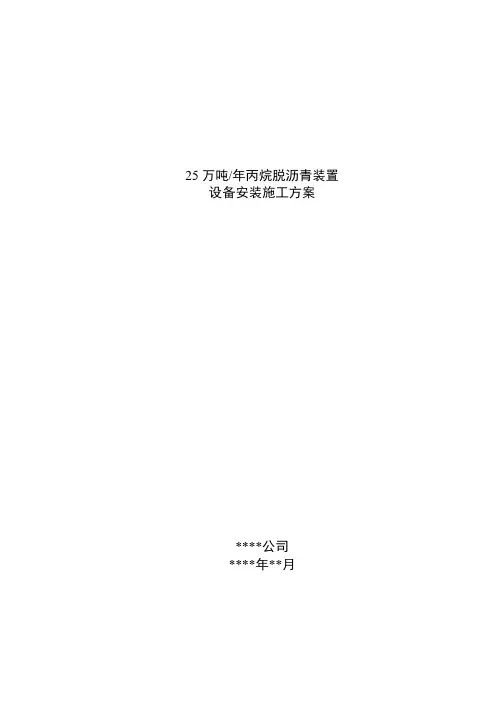

25万吨年丙烷脱沥青装置-设备安装施工方案

1 1 前言...............................................................................................................................

1 2 工程概况及特点...........................................................................................................

3 施工程序及方法...........................................................................................................

4 质量保证措施...............................................................................................................

8 5 施工安全技术措施.......................................................................................................

施工技术方案

1 前言

1.1 本方案适用于玉门炼油厂该装置内的静设备安装。

1.2 编制依据

1.2.1 中石化总公司北京设计院设计的《玉门石油管理局炼化总厂25万吨/年丙烷脱沥青装置》施工图及其指定的标准规范。

1.2.2 中石油七公司编制的《玉门石油理局炼化总厂25万吨/年丙烷脱沥青装置施工组

织设计》

1.2.3 根据要求，执行规范如下：

1.2.3.1《中低压化工设备施工及验收规范》

HGJ209-83

1.2.3.2《化工塔类设备施工及验收》

HGJ211-85

1.2.3.3《塔盘技术条件》

JB1280-80

1.2.3.4《炼油化工施工安全规程》

HGJ233-87

2 工程概况及特点

2.1 工程概况：

2.1.1 本装置中静设备安装包括塔设备、容器、冷换设备等中低压化工设备。

2.1.2 本装置中主要设备53台（组），包括塔类设备12台，容器18台，空冷器4组，换热器19台。设备主要情况详见附表一。

2.2 工程特点

2.2.1 施工场地狭小，设备布置紧凑。

2.2.2 塔类设备较多，吊装量大。

2.2.3 内件、填料安装量大，包括27块圆泡帽塔盘及约21吨填料的安装。

3 施工程序及方法

3.1 施工程序

中国石油天然气第七建设公司 1

过程控制课程设计汇本(脱丙烷塔控制系统设计有图)

成绩：《过程控制工程》课程设计报告题目：脱丙烷塔控制系统设计学院：计算机与电子信息学院班级：自动化姓名：学号：指导教师：起止日期：2012年12月31日～2013年01月4日

目录一、设计任务书 (2) 二、设计说明书 (5) 1、摘要 2、基本控制方案的设计与分析 3、节流装置的计算 4、蒸汽流量控制阀口径的计算三、参考文献 (11) 四、附图 (15)

一、设计题目：《脱丙烷塔控制系统设计》二、设计目的： 1、掌握控制系统的基本构成、原理及设计的方法和步骤。 2、掌握控制方案的设计、仪表选型的方法及管道流程图、仪表接线图、仪表安装等图的绘制方法。 3、掌握节流装置和调节阀的计算。 4、了解信号报警及联锁系统的设计和顺序控制系统的设计。 5、通过理论联系实际，掌握必须的工程知识，加强对学生实践动手能力和独立完成工程设计任务能力的培养。三、设计所需数据： 1、主要工艺流程和环境特征概况脱丙烷塔的主要任务是切割C3和C4混合馏分，塔顶轻关键组分是丙烷，塔釜重关键是组分丁二烯。主要工艺流程如图1所示：第一脱乙烷塔塔釜来的釜液和第二蒸出塔的釜液混合后进入脱丙烷塔，进料为气液混合状态，液化率为0.28。进料温度为32℃，塔顶温度为8.9℃，塔釜温度为72℃。塔操作压力为0.75MPa(绝压)。采用的回流比约为1.13。冷凝器由0℃丙烯蒸发制冷,再沸器加热用的0.15 MPa(绝压)减压蒸汽由来自裂解炉的0.6 MPa(绝压)低压蒸汽与冷凝水混合制得的。和其他精馏塔一样，脱丙烷塔也是一个高阶对象，具有对象通道多、在机理复杂、变量间相互关联、动态响应慢、控制要求高等特点。脱丙烷塔的自动控制应满足质量指标、物料指标、能量平衡及约束条件等要求。脱丙烷塔所处的环境为甲级防爆区域,工艺介质为多种烃类混合物,沸点低、易挥发、易燃、易爆，生产装置处于露天，低压、低温。主导风向由西向东。 2、仪表选型说明所选仪表应具有本质安全防爆性能等特点，电动Ⅲ型仪表在安全性、可靠性等方面已能满足要求。电动仪表信号传送快且距离远，易与计算机配合使用，除控制阀外，最好全部选用电动Ⅲ型仪表。采用安全栅，可构成本质安全防爆系统。

脱硝电气就地设备安装施工方案

大唐双鸭山热电有限公司2X200MW锅炉烟气脱硝改造工程脱硝装置就地设备安装施工方案编写：审核：批准：凯天环保科技股份有限公司双鸭山脱硝改造项目部 2015年03月29日

目录 1.工程概况和工程量 (1) 1.1工程概况 (1) 1.2工程量和工期 (1) 2.编制依据 (2) 3．作业前的条件和准备 (2) 3.1 技术准备 (2) 3.2作业人员配置、资格 (3) 3.3 作业工机具及仪器仪表 (4) 3.4材料和设备 (5) 3.5安全器具 (5) 3.6工序交接 (5) 3.7其他 .................................................................. .. 5 4. 作业程序、方法 (5) 4.1就地动力控制设备箱体安装施工程序 (5) 4.2控制器、按钮及限位施工程序 (6) 4.3电动机检查施工 (7) 4.4施工方法及要求 (7) 5.质量控制点的设置和质量通病预防 (10) 5.1 质量目标 (10)

5.2质量控制及质量通病预防 (10) 5.3作业过程中控制点设置 (10) 5.4 质量标准及要求 (11) ※5.5强制性条文 (11) 6．作业的安全要求和环境条件 (11) 6.1作业的安全危害因素辨识和控制 (11) 6.2环境条件 (11) 6.3消防管理 (12) 6.4作业中应急处置预案 (12) 6.5 作业的安全基本要求及措施 (13) 6.6 现场文明施工要求 (13) 31................................................................... . . 附录7． 1.工程概况和工程量 1.1工程概况大唐双鸭山热电厂位于黑龙江省双鸭山市，电厂已经投产发电。在此环境下新增安装两台炉脱硝装置及配套设施。本烟气脱硝工程采用以液氨为还原剂的催化还原法（SCR），总平面布置的格局基本上是由工艺流程确定，脱硝工程区域划分为脱硝区域和氨制备区域，脱硝区域设备布置在1#机、2#机锅炉后，电除尘器前。主要建筑施工为反应区和氨区及道路平整及地面硬化，设备安装有脱硝钢结构、脱硝烟道、氨气空气混合器以及SCR反应器。氨制备区域主要设备有氨储存罐、卸料压缩机、氨稀释罐、氨蒸发槽、缓冲槽、污水池及污水泵。 380V电源：#1炉SCR区的两路电源分别从厂用厂用A段4号柜 4A041抽屉柜、ⅠB段内4B041抽屉获取，#2炉SCR区的两路电源分别从ⅡA厂用A段6号柜4C062 抽屉A、厂用ⅡB段4号柜4D041获取，氨区的两路电源分别从#2炉配电间电源来自#2机厂用A段4号柜4C041抽屉, #1机厂用A段6号柜4A062抽屉。新增空压机的电源均从380V公用段A段7号柜的4E076抽屉, B段7号柜的4F076获取. 氨区保安电源从380V保安段的#2机厂用380v保安段6号柜42068抽屉获取. 1#仪表阀门电源柜和CEMS柜的一路从380V保安段#1机保安段5号柜备用的41072抽屉获取, 2#仪表阀门电源柜和CEMS柜一路从380V保安段#2机保

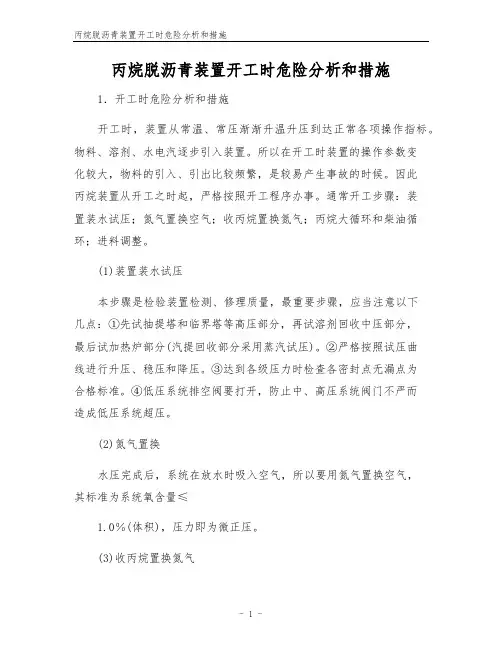

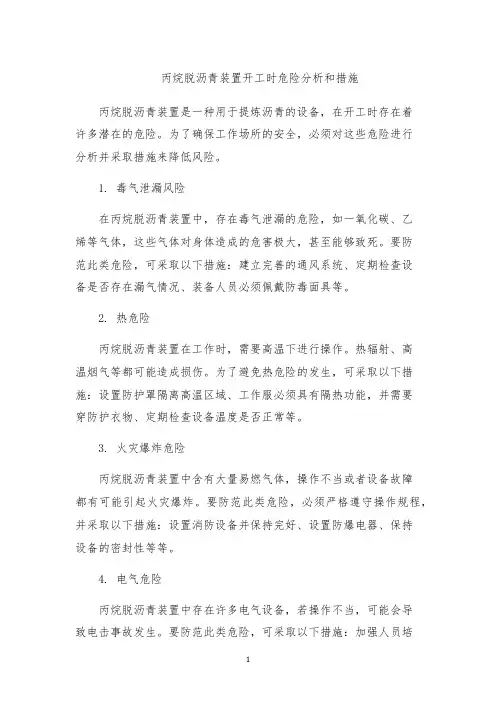

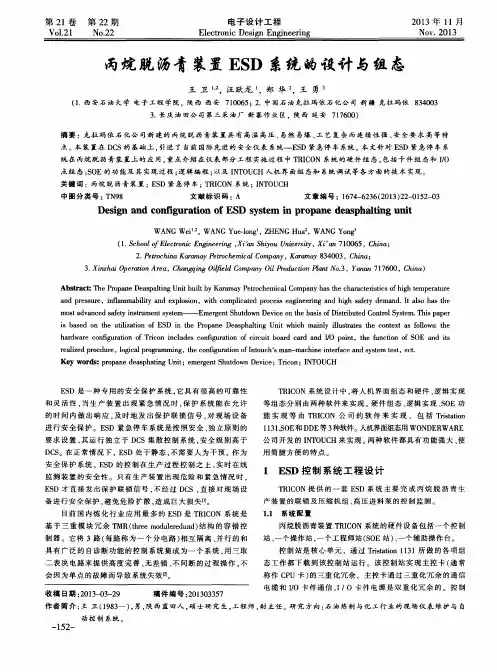

丙烷脱沥青装置开工时危险分析和措施标准版本

文件编号：RHD-QB-K5581 （解决方案范本系列）编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 丙烷脱沥青装置开工时危险分析和措施标准版本

丙烷脱沥青装置开工时危险分析和措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 1．开工时危险分析和措施开工时，装置从常温、常压逐渐升温升压到达正常各项操作指标。物料、溶剂、水电汽逐步引入装置。所以在开工时装置的操作参数变化较大，物料的引入、引出比较频繁，是较易产生事故的时刻。因此丙烷装置从开工之时起，严格按开工程序办事。通常开工步骤：装置装水试压；氮气置换空气；收丙烷置换氮气；丙烷大循环和柴油循环；进料调整。 (1)装置装水试压本步骤是检验装置检修质量，最重要步骤，应注

意以下几点：①先试抽提塔和临界塔等高压部分，再试溶剂回收中压部分，最后试加热炉部分(汽提回收部分采用蒸汽试压)。②严格按试压曲线进行升压、稳压和降压。③达到各级压力时检查各密封点无漏点为合格。④低压系统排空阀要打开，防止中、高压系统阀门不严而造成低压系统超压。 (2)氮气置换水压完成后，系统在放水时吸入空气，所以要用氮气置换空气，其标准为系统氧含量≤ 1.0％(体积)，压力即为微正压。 (3)收丙烷置换氮气氮气和丙烷气排放至火炬系统，不允许随意往大气排放。 (4)丙烷大循环和柴油循环随着系统压力上升至1.OMPa以上，则液相丙

烷将产生。此时要建立轻脱油系统的丙烷召大循环和沥青系统的柴油循环，同时升温、升压。此时应注意丙烷泵和丙烷增压泵的运行正常，防止泄漏。如泄漏要及时更换。加热炉点火防止炉膛爆燃。各部温度和压力基本保持正常操作指标。 (5)进料调整引减压渣油，同时各汽提塔底建立液面，注意液面的真实性，防止假液面。即要防止满塔和塔底机泵抽空等不正常故障。此外应注意产品外送温度要符合工艺指标，如脱沥青油温度要小于100℃。沥青进沥青罐温度要大于150℃，以防止沥青线凝固(沥青罐按高温储罐管理)。这里写地址或者组织名称 Write Your Company Address Or Phone Number Here

SCR脱硝方案(氨水)16.7.14讲解学习

SCR烟气脱硝项目技术方案 2016年7月

目录 1总则 (1) 2工程概况 (1) 2.1锅炉主要参数 (1) 2.2脱硝工艺方案 (2) 2.3工程范围 (2) 3设计采用的标准和规范 (2) 4烟气脱硝工艺方案 (3) 4.1脱硝工艺的简介 (3) 5 工艺系统说明 (9) 5.1氨的储存系统 (10) 5.5电气部分 (16) 5.6仪表和控制系统 (17) 6供货范围及清单 (20) 6.1供货范围（不仅限于此） (20) 6.2供货清单 (20) 7施工工期 (22) 8质量保证及售后服务 (23) 9设计技术指标 (24)

技术方案 1总则 1.1本技术文件仅适用于烟气脱硝技改项目，它包括脱硝系统正常运行所必需具备的工艺系统、控制系统的设计、设备选型、采购、制造、运输、设备供货、脱硝系统的安装施工及全过程的技术指导、调试、试运行、人员培训和最终的交付投产。土建设计及施工由招标方负责，由投标方提出土建条件资料。 1.2本技术文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文，投标方保证提供符合国家或国际标准和本技术规范书要求的优质产品及其相应的服务，对国家有关安全、环保、劳卫、消防等强制性标准将满足其要求，同时确保达到招标技术条件书要求的指标值。当投标方执行招标技术条件书所列标准（所列标准如有更新版本，以最新版本为准）有矛盾时，按较高标准执行。 1.3技术合同谈判将以本技术文件书为蓝本，经修改后最终确定的文件将作为技术协议书，并与商务合同文件有相同的法律效力。双方工作语言为中文，所有的技术条件书、文件资料均为中文。 1.4本技术文件未尽事宜，双方协商解决。 2工程概况 2.1锅炉主要参数锅炉类型链条炉额定蒸发量35t/h 省煤器出口烟气温度≥350℃（暂定）烟气中NOX含量≤600mg/ m3（暂定）烟气中含水量2%（暂定）

脱硝系统施工组织设计

乳山生活垃圾焚烧发电项目 SNCR脱硝工程施工组织设计编制：程国际审核：敏编制单位：泰欣环保设备成套日期：2012年12月15日

目录 1工程概况 (3) 2编制依据及说明 (3) 3工程总体目标 (3) 4项目管理的组织机构与人员配置 (5) 5施工综合进度 (10) 6施工总平面布置 (11) 7施工临时设施与布置 (12) 8施工力能供应 (12) 9主要施工方案及特殊施工措施 (13) 10质量安全环境管理及职业健康 (36) 11文明施工 (59)

1、工程概况本工程为省乳山市生活垃圾焚烧发电项目SNCR脱硝工程，提供2套单炉处理垃圾250t/d垃圾焚烧炉SNCR脱硝系统设备及其所有附属设备和电控、仪控系统及专用检测工具，降低烟气中氮氧化物的排放，以满足日益严格的大气污染物排放要求。 2、编制依据及说明 2.1 《省乳山市生活垃圾焚烧发电项目SNCR脱硝系统采购合同》 2.2 《乳山市绿色动力环保热电锅炉脱硝SNCR工程供货技术协议》 2.3 《省乳山市垃圾焚烧发电项目施工组织总设计》 2.4 《火力发电工程施工组织设计导则》（2003年版） 2.5 《电力建设技术施工技术管理导则》（2003年版） 2.6 《火电施工质量及验评标准》 2.7 中华人民国国务院令第393号（建设工程安全生产管理条例） 2.8 制造厂设备图纸及相关技术文件 2.9 国同类型工程的工程管理经验、工程管理文件、资料以及搜集其他工程的相关资料; 2.10现场情况调查资料。 3、工程总体目标 3.1 质量目标 “科学管理、精心施工、优质服务、追求完美”；牢固树立“百年大计，质量第一”的指导方针，当质量与工期、质量与成本发生矛盾时，必须把质量放在首位；工程质量管理工作坚持“依靠群众、专群结合、预防为主”的方针，认真贯彻IS09000系列标准，建立健全质量体系，实行全员、全过程、全方位的质量管理，建设品牌工程；工程质量达到同类装置优质水平。质量方针：科学管理，优化设计，规施工，精心调试，确保顾客满意。3.1.1 设计质量目标方案优化、指标先进、严格评审、供图及时、设计变更率≯5% 3.1.2 设备质量目标

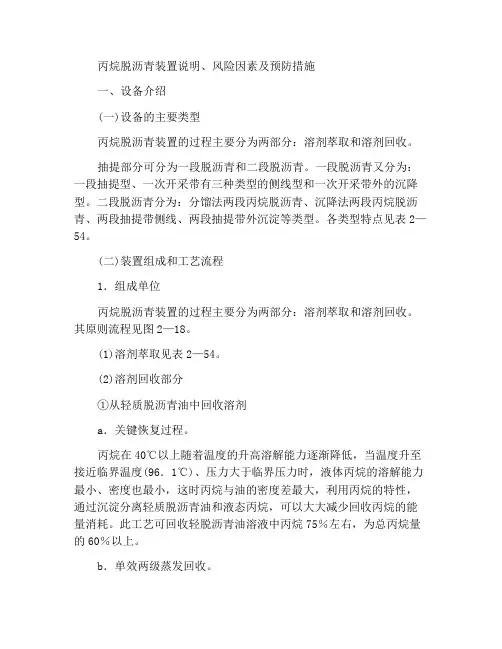

丙烷脱沥青装置说明与危险因素及防范措施正式样本
