变压器中性点三种接法浅析

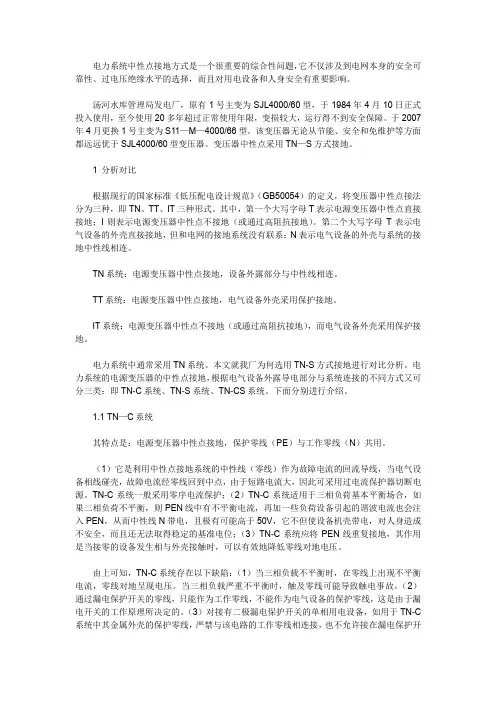

【摘要】电力系统中性点接地方式是一个很重要的综合性问题，它不仅涉及到电网本身的安全可靠性、过电压绝缘水平的选择，而且对用电设备和人身安全有重要影响。
【关键词】变压器中性点接地方式 tn—s
汤河水库管理局发电厂，原有1号主变为sjl4000/60型，于1984年4月10日正式投入使用，至今使用20多年超过正常使用年限，变损较大，运行得不到安全保障。于2007年4月更换1号主变为s11—m—4000/66型。该变压器无论从节能、安全和免维护等方面都远远优于sjl4000/60型变压器。变压器中性点采用tn—s方式接地。
1 分析对比
根据现行的国家标准《低压配电设计规范》（gb50054）的定义，将变压器中性点接法分为三种，即tn、tt、it三种形式。其中，第一个大写字母t表示电源变压器中性点直接接地；i则表示电源变压器中性点不接地（或通过高阻抗接地）。第二个大写字母t表示电气设备的外壳直接接地，但和电网的接地系统没有联系；n表示电气设备的外壳与系统的接地中性线相连。
tn系统：电源变压器中性点接地，设备外露部分与中性线相连。tt系统：电源变压器中性点接地，电气设备外壳采用保护接地。it系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳采用保护接地。
