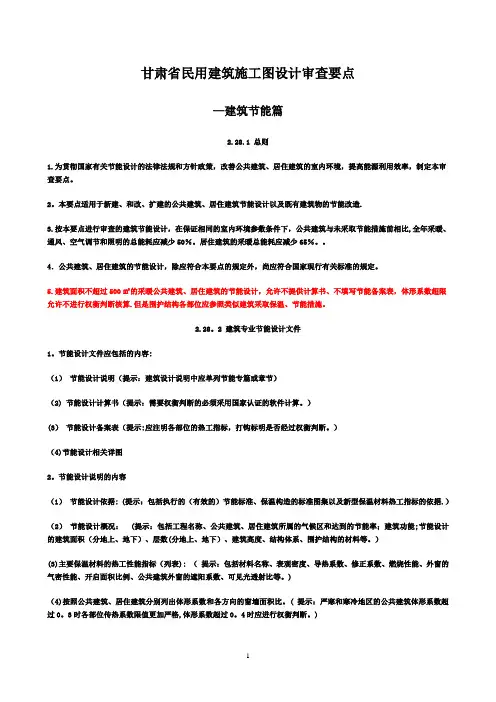

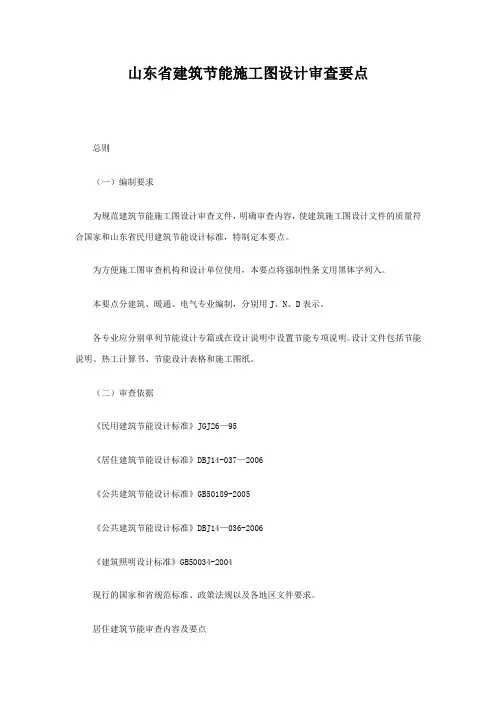

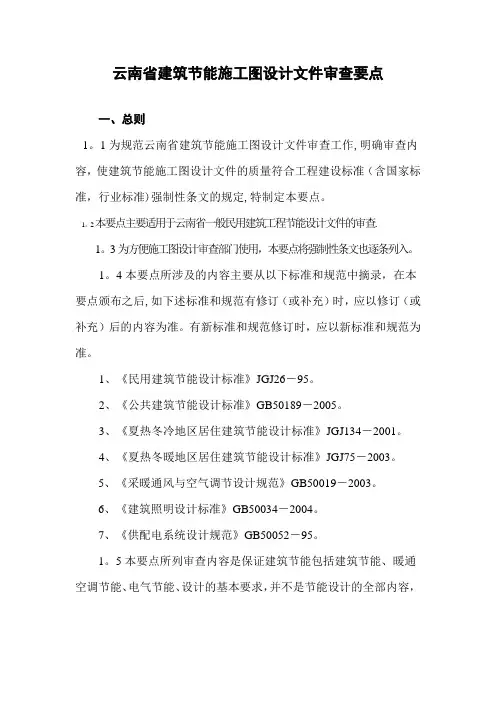

X．建筑节能设计施工图审查要点
X．暖通专业施工图（公共）建筑节能设计审查要点：
X．暖通专业施工图（居住）建筑节能设计审查要点：
X．电气专业施工图节能设计审查要点：
建筑装饰装修工程施工图设计文件审查要点 总则 1．为指导建筑装饰装修工程施工图设计文件审查工作，根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，特制定建筑装饰装修工程施工图设计文件审查要点； 2．本要点供施工图审查机构进行建筑装饰装修工程施工图技术性审查时参考使用； 3．建设单位报请施工图技术性审查的资料应包括以下内容： （1）作为设计依据的政府有关部门的批准文件及附件； （2）完整的设计文件（含封面、图纸目录、设计说明、各专业齐全的设计图纸、设备和材料表、原工程设计图）； （3）审查需要提供的其它资料。 4．技术性审查应包括以下主要内容： （1）是否符合国家规范标准，特别是工程建设强制性标准； （2）消防和结构设计等是否安全； （3）是否符合公众利益； （4）施工图是否达到规定的设计深度要求； （5）是否符合作为设计依据的政府有关部门的批准文件要求； 5．本要点所涉及标准内容以现行规范规程内容为准。 二、设计深度 1．设计文件应加盖编制单位出图印章； 2．设计说明应有对所采用装饰材料和设备质量标准的要求； 3．设计文件的编制内容与深度应能满足施工操作，能据此安排材料、设备采购和非标准设备制作，并能作为施工监理、竣工验收和概预算的依据； 4．图纸封面应标明项目名称、编制单位名称、设计编号、编制年月、编制单位的法定代表人、技术总负责人和项目总负责人的姓名、签字或授权盖章等内容。 三、建筑专业 （一）防火设计审查 1．根据使用功能对室内总体设计（包括平面布局）是否满足防火规范要求进行审查； 2．建筑装饰装修设计是否改变了原设计使用功能，若有改变是
否取得相关行政主管部门的批准，原设计单位是否同意； 3．建筑装饰装修设计是否改变原防火设计内容,包括防火防烟分区的划分、垂直或水平安全疏散通道、安全出口、建筑消防设施（如防火门窗、消火栓、喷淋头、报警器、防排烟设施等）的布置，若有改变应有相应专业修改图，并应得到原设计单位和消防主管部门的认可； 4．室内装饰材料燃烧性能等级是否满足《建筑内部装修设计防火规范》（GB50222-95）规定，特别是对地下室、门厅、公共通道和文化娱乐游艺放映场所所使用材料的等级应重点审查； 5．钢、木构配件的防火措施是否符合规范规定。 （二）安全性审查 1．建筑装饰装修工程应保证建筑物结构安全和主要使用功能，若涉及承重结构改动或增加荷载，应经原设计单位同意； 2．对改建工程的分隔墙体材料，应符合该类建筑的耐火极限，保证其强度和隔声的要求； 3．室内墙面、天棚装饰的分隔尺寸、材料规格、抗弯强度、主要做法、节点详图能否满足安全、环保及相关规范、规程的规定，包括主体结构与主龙骨的连接、预埋件数量、规格、位置、防腐处理、干挂石材或装饰板的安装、封口处理、防火、保温处理及变形缝安装等； 4、室内装饰构配件材料选择是否安全可靠，措施是否到位（如装饰构件、落地玻璃等）； 5．安全玻璃使用部位是否明确、恰当，材质是否满足要求等。 （三）环保、防疫审查 1．使用材料应符合国家相关建筑装饰装修材料有害物质限量标准的规定； 2．对室内设计中有厨房、餐厅、食品储藏及加工等卫生要求较高的房间应根据国家卫生防疫的相关规定和标准审查其是否符合要求,措施是否恰当； 3．对有特殊要求房间的装饰做法是否符合要求，如屏蔽、防震、防腐蚀、防爆、防辐射、防尘、防噪声等。 （四）采用的新技术、新材料、新工艺、新设备是否具备合法的鉴定证书和相关部门推广应用的意见，是否符合安全、环保、节能的要求。（五）室外装修工程审查
北京市乙类公共建筑节能设计审查备案登记表 备案编号： 建设单位名称（公章）—设计单位名称（公章）— 建设项目名称—建筑面积—（m2） 建设地点北京市结构形式砌体/框架结构/剪力墙结构/框-剪结构/钢结构/其他 规划许可证 编号 地上/地下楼层—/—联系人联系电话 施工图设计执行建筑节能设计标准的情况执行建筑节能设计标准代号DBJ01-621-2005 窗墙比东—南—西—北—屋顶透明部分面积与屋面面积之比—体形系数— 屋面透明部分传热系数—遮阳系数— 屋面非透明部分传热系数— 外窗(包括透明幕墙) 传热系数—遮阳系数— 外墙传热系数— 底面接触室外空气的架空或外挑楼板传热系数— 非采暖空调房间与采暖空调房间的隔墙或楼板传热系数—或— 空调系统形式□全空气定风量系统□风机盘管加新风系统□全空气直流系统□其他全空气定风量系统风机盘管加新风系统全空气直流系统 建筑分类一般公建大空间和内区总新风量热回收比例总送风量热回收比例最大新风比
参照建筑的Σεi K i F i—调整后的设计建筑ΣεiKiFi— 设计选 用的材 料、产品、技术 情况承重墙体主要材料名称及数量（m3）非承重墙体主要材料名称及数量（m3） 墙体保温材料名称、做法、数量 内保温（m2） 外保温（m2） 预拌砂浆种类、数量 □砌筑砂浆数量（吨）□抹灰砂浆数量（吨） □地面砂浆数量（吨）□特种砂浆数量（吨） 屋面保温材料名称、做法、数量—、—（m2） 外窗(包括透明幕墙)种类及数量□塑钢□断桥铝合金□铝塑复合□玻璃钢□其他（m2） 热源方式□城市热网□区域锅炉房□个体锅炉房□热泵机组□其他 燃料种类□燃煤□燃油□燃气□直接电□间接电□其他 室内系统 □散热器□地面辐射 □其他 散热器布管□垂直单管（带跨越管）□垂直双管□其他 室温控制方式□恒温阀□手动阀 冷、热计量方式□入口处安装热量表□入口处安装冷量表□楼内分区域计量 用电计量 动力与照明是否分别计量□是□否 是否分时段计量用电□是□否 空调用电是否单独计量□是□否 建筑节能管理 机构备案 日期（章）年月日 备案受理人
施工图审查要点 一、总图 1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标)。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形，对土方平衡、建筑与地形的结合等予以复核)。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求，是否和其他专业设计协调，有无冲突;防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理，交通组织是否合理，是否人性化，楼梯的设置和宽度是否合理，踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。 6.屋面、外墙、门窗等维护结构的保温隔热性能是否能满足要求。 7.审核外装饰材料的经济性、采购的便捷性、施工的可行性。 8.审核外立面线条设计是否合理，空调机位是否漏缺，位置是否合理，是否便于安装，有没有考虑冷凝水的排放。
关于建筑施工图设计的要点 发表时间：2017-08-09T13:12:02.730Z 来源：《建筑学研究前沿》2017年第7期作者：李森胜[导读] 文章从建筑施工图内容着手，对建筑方案的合理性、建筑施工图设计标准等问题进行研究。 长宇（珠海）国际建筑设计有限公司 519000 摘要：由于我国建筑工程行业不断进步与发展，建筑施工图的设计质量日益得到重视，同时使得建筑和设计周期不断压缩，出现了诸多不良的问题。因此，施工图设计的合理性、有效性会从一定程度上对建筑工程质量产生影响，进而影响建筑企业从建筑工程中获得的经济效益和社会效益。文章从建筑施工图内容着手，对建筑方案的合理性、建筑施工图设计标准等问题进行研究。关键词：建筑工程，施工图设计，设计关键点 随着城市化建设步伐的加快，建筑企业面临竞争压力的增加，建筑企业提升建筑工程质量的需求越来越强烈。但由于其他原因，对建筑方案的评审、推敲及把关上缺少关注，除外，设计单位由于技术力量薄弱、专业水平较低及质量保证体系匮乏，并且对于关键的建筑规范和要求潜意识的进行忽略、误解，导致在建筑施工图的设计过程中出现了较多难以解决的技术问题，甚至由于施工图设计不科学而导致在建筑施工过程中事故发生。 一、建筑施工图的组成 建筑施工图主要分为：“图形”及“文字”两部分。而图形部分主要内容包含有：建筑工程的总平面图、建筑平面图、剖面图及大样详图等；文字部分中主要内容包含建筑设计说明、封面与目录以及建筑施工使用施工材料表等。在建筑工程施工中需要结合合理的施工图设计，进而使得建筑工程更好地满足人们的要求。 二、对建筑施工图设计中存在的问题进行分析 2.1建筑结构设计不合理 建筑结构设计不合理主要表现为：①防火设计不合理。由于部分计人员专业知识水平和能力有限，未能掌握防火相关的规范和规定，不能对建筑物准确分类，导致施工图设计中防火标准执行有误或消防处理不当，如重要场所的安全疏散出口方向不正确，从而存在非常多的安全隐患。②部分结构设计不合理，如荷载取值存在计算错误，不符合相关的规范要求。③设计深度不合理，如设计依据、设计参数、工程类别、安全等级、耐火等级及防火消防处理等重要项目在设计总说明中比较模糊。这些年来，高层建筑发生火灾的频率和次数呈增加趋势，不但造成了巨大的人身财产损失，而且还严重影响着社会的发展。事实上，火灾导致人员伤亡的主要是由于被困人员不能及时、快速的疏散躲避从而导致烟雾中毒或者窒息。因此，设计人员必须同时结合自然排烟和设计排烟相。以民用建筑为例，如图1说明设计人员没有充分掌握相关的建筑标准和规范，从而导致设计人员在对消防通道、疏散楼梯间等的设计过程中存在着很多不足。 2.2总平面图缺项问题 这类问题主要体现在建筑施工图设计时出现的一些房地产项目的设计中出现的总平面图或者说是总平面图设计的深度的缺失，这类问题导致了建设部的审批不过，不能满足建设部的批文《建筑工程设计文件编制深度的规定》的一些规定与要求。大部分设计的总平面图中只有建筑单体的平面定位，缺少建筑间距、广场、道路布置、挡土墙及道路的转弯半径、宽度、交叉点、变坡点、标高、坡度、坡长、坡向等竖向设计内容，用地红线、建筑红线、道路红线、绿地保护线等的标注也是容易忽视的问题，很多项目总图设计中缺坐标网格、缺指北针（或风向玫瑰图）、缺各种出入口标注的问题也是比较常见的。 2.3节能设计问题 作为一门新的系统化和独立性的学科——-建筑节能，在建筑施工设计中也十分重要。在实际设计中，对于新的节能设计部分考虑不到，关注程度不够，并且很大部分的设计人员不能够完全熟练掌握建筑节能设计相关的专业知识。在建筑节能设计过程中，常常会出现以下问题，比如窗墙比不到标准要求或外墙没有进行标准化的结构调整，屋顶没有按照规范标准进行设计，在不少设计中对不同墙体、不同热工要求，不做热工计算且节能材料选择不当的情况也时常出现，因此，建筑节能设计在实际应用中，还存在许多问题。所以在建筑施工图设计中，必须科学的选择节能材料，达到减少资源浪费的效果。同时，需要多利用建筑结构进行遮阳设计，以达到有效的物理降温。图2，几种常见的遮阳基本形式。图3，利用种植屋面，达到隔热的效果。
施工图设计文件审查服务方案及各专业审查要点： 1）确认设计文件的内容和深度基本符合国家和地方有关规范和法规的要求。 2）确认结构设计安全可靠，符合国家有关法律、法规和强制性标准，不损害公共安全和公众利益。 3）确定设计执行现行法律、法规和国家工程建设标准强制性条文情况。 4）确定审查执行和应用现行工程建设标准中涉及安全和公众利益的条文情况。 5）确定设计文件是否符合政府相关规划设计要求。 6）我公司建立了完善的技术管理制度和健全的质量保证体系，每一个项目的审查均严格按照管理制度、质保体系执行，确保每个项目的施工图设计文件审查质量。 7）我公司拟组成有丰富的施工图审查经验的并由建设厅核准备案的审查师参与施工图审查审查项目组，确保本项目的施工图审查质量。 8）我公司接受委托后，按合同条款要求，根据业主工作计划安排及施工图设计进度完成相关工作内容，保证质量，保证工期，包括提交审查意见、出审查报告。通过施工图审查，杜绝、纠正设计文件中违反国家强制性标准和强制性条文情况，保证工程项目的安全可靠性，经济合理性，基建程序合法性和项目科技进步性。 9）为承担本项目我公司拟投入一批足够的能完满地完成任务的设备。 10）施工图审查是一项专业化、领域化很强的工作，对专业人员的水平有较高的要求，所以专业人员的配备是重中之重。我公司安排具有25年以上勘察设计工作并具有管理经验的教授级高级工程师组成专家团队，主持本项目的施工图审查工作。 各专业审查要点 1）勘察专业 A、勘察报告的编制应符合《岩土工程勘察报告编制标准》和《建筑与市政工程勘察文件编制深度规定》等规范规定要求 B强制性条文：《工程建设强制性条文》中有关勘察和地基基础方面的强制性条文是否严格执行。 C 相关责任及签章：勘察单位的资格是否具备；勘察文件《包括勘察报告、独立完成的专题报告及试验报告等）公章是否有效，勘察文件单位责任人、勘察项目责任人以及各类图表、原始记录人签章是否齐全、有效。 D勘察任务委托书：委托的勘察任务是否明确；勘察文件是否满足任务委托要求。 E勘察文件深度：是否满足勘察文件深度规定的要求 F 拟建工程概述：拟建工程概况，如位置、拟建建筑物高度、层数（地上、地下）、结构与基础形式、基础埋深等是否明确；勘探点高程及座标引测依据是否明确。 G勘察工作的目的、任务与要求：勘察工作的目的、任务、要求是否明确。
施工图交底要点 建筑工程项目设计图完成并交付后，设计部应根据需要适时组织相关人员 进行设计图纸交底工作。使施工单位能够全面、准确理解设计意图，并与施工、建设单位密切配合，作到按图施工和保证施工质量。为此，特制定本要点。 1建筑专业 1.1工程概述 概要介绍工程设计的类别、性质、功能、规模以及突出特点和特殊要求等，对大而复杂的工程应详细介绍防火分区的划分及人防要求。 1.2建筑物的定位 对地形、地势或建筑物较复杂的工程，要详细介绍平面定位坐标、竖向标高的取值依据，设计数据和参照标志，并说明平面柱网的布置，有关的轴线位置，重要部位的标高等。 1.3外墙、柱 a)砖砌墙体：对砖强度等级、砂浆强度等级、小断面大荷载的小墙垛、柱 等重要部位的要求及预留沟槽、孔洞、埋件、甩筋、哑巴口和防潮等方面的要求； b)各种砌块墙体：应说明其规格、砌筑砂浆，并强调认真按照有关规 定、规及施工验收标准进行施工； c)复合墙体，应说明所用材料的规格品种、拉结构造等。 1.4地面和楼面
对地面和楼面有特殊功能要求（如：防水、防油、防火、防腐、防震、防寒、隔热等）的部分，作必要的说明，并强调严格按施工操作程序，确保工程质量。 1.5门窗 对不同部位所采取的不同性质及作用的门窗（如保温、隔音、防火、防尘、防腐蚀、防辐射等）应做详细的说明。 1.6装饰工程 a)抹灰 外墙面、室过道的阳角处，厨、厕、盥洗室以及抹吸音灰等不同部位的 不同要求。 b)块材贴面。采用石、花岗岩、面砖等块材应交代所选用的名称品种、 颜色、产地以及构造形式和施工注意事项等。 c)涂料。、外墙体采用的不同的涂料交待其品种、颜色、产地及所用部 位和施工注意事项等。 1.7特殊部位、特殊构造要求 对地下防水，地面坑井，管沟，机座、设备层、楼梯间、电梯间及机房、上 人屋面、屋面防水、特种屋面、坡屋面、瓦屋面、老虎窗等特殊部位的作法要求。 1.8其他要求 对设计中采用的新材料、新技术等，应说明的事项和要求。
海南文昌嘉盛投资有限公司 施工图审查要点 通过对施工图纸的内审，可以减少施工图纸上设计的错、碰、漏，控制施工图纸设计的质量，使施工图纸设计深度能满足施工要求。本文为本人总结施工图内部审核和会核的主要内容及关键问题。 一、总图 1.七总图（建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图）是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确（在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标）。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理（结合原始地形，对土方平衡、建筑与地形的结合等予以复核）。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。
4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防 治的要求，是否和其他专业设计协调，有无冲突；防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理，交通组织是否合理，是否人性化，楼梯的设置和宽度是否合理，踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。
龙源期刊网 https://www.doczj.com/doc/6b18128906.html, 浅析建筑施工图设计要点与注意问题 作者：孔咏欣 来源：《城市建设理论研究》2013年第08期 摘要：近年来，随着社会经济的快速发展，给建筑业的蓬勃发展带来了历史性的好机 会，与之相关联的建筑施工图设计工作量渐大，使得设计周期不断压缩，设计者在设计过程中难免出现考虑不周和忽略的问题，从而导致施工图纸和项目施工出现诸多问题。 关键词：建筑；施工图；设计 Abstract: In recent years, with the rapid development of social economy, the vigorous development of the construction industry to bring good historic opportunity, and the workload of design construction joint gradually, make the design cycle time compression, the designer is the emergence of ill-considered and ignore the problems in the design process, which leads to many problems construction drawings and construction project. Keywords: architectural design; construction drawing; 引言：建筑施工图设计是技术性强的工作，也是从事建筑设计的工作者必须具备的技能。同时，建筑施工图设计还是一项综合性强的工作，它涉及到建筑材料、设备、结构、施工工艺以及美观艺术等各方面的知识。建筑施工图设计是建筑方案的下一道程序，建筑方案对它有指导的作用，它对建筑方案有深化和完善的作用。 中图分类号：F407.9 1、建筑施工图设计中存在的主要问题 1）总平面图缺项问题 集中表现在一些中小型设计项目缺少总平面图或总平面图的设计深度不符合建设部批准发布的《建筑工程设计文件编制深度的规定》。大部分设计的总平面图中只有建筑单体的平面定位，缺少建筑间距、广场、道路布置、挡土墙及道路的转弯半径、宽度、交叉点、变坡点、标高、坡度、坡长、坡向等竖向设计内容，用地红线、建筑红线、道路红线、绿地保护线等的标注也是容易忽视的问题，很多项目总图设计中缺坐标网格、缺指北针（或风向玫瑰图）、缺各种出入口标注的问题也是比较常见的。 2）节能设计问题 在国内，建筑节能设计作为一门新兴的、比较系统、独立的学科，部分设计人员对它重视并不够，也不够熟悉。在设计过程中时常出现类似窗墙比不符合要求，且未调整外墙、屋顶等
论述建筑施工图设计的几个要点问题 摘要：近年来，随着国民经济的快速发展，我国建筑行业得到了空前的发展。 建筑数量、规模的越来越大，建筑施工图设计工作量就越大。在建筑施工图设计中，由于设计周期的压缩，设计过程中难免存在一些问题，导致施工图会出现很 多问题。本文结合作者近年工作经验，着重探讨了建筑施工图设计存在的一些问题，并提出了一些个人的改进意见。 1 建筑施工图设计中存在的主要问题 1.1总平面图缺项问题 总平面图缺项问题主要表现在中小型的设计项目上，总平面图的设计深度不 符合相关设计规定。大部分设计的总平面图中只有建筑单体的平面定位，缺少建 筑间距、广场、道路布置、挡土墙及道路的转弯半径、宽度、交叉点、变坡点、 标高、坡度、坡长、坡向等竖向设计内容，用地红线、建筑红线、道路红线、绿 地保护线等的标注也是容易忽视的问题，很多项目总图设计中缺坐标网格、缺指 北针（或风向玫瑰图）、缺各种出入口标注的问题也是比较常见的。 1.2节能设计问题 在国内，建筑节能设计作为一门新兴的、比较系统、独立的学科，部分设计 人员对它重视并不够，也不够熟悉。在设计过程中时常出现类似窗墙比不符合要求，且未调整外墙、屋顶等围护结构传热系数的问题；在不少设计中对不同墙体、不同热工要求，不做热工计算且节能材料选择不当等等，节能设计过程中也多出 现忽视材料防火性能要求的问题。 1.3防火设计问题 1.3.1总图设计中道路转弯半径、消防车道宽度、消防扑救场地宽度和深度不 满足规范要求的，消防扑救场地的覆土绿化不满足消防车承载要求的，还有就是 借用市政道路作消防扑救场地的区域不得种植影响消防的树木。在具体实施过程中，开发商和设计师为了满足绿地率的要求，往往在地下车库顶板上覆土种植绿化，很多地方规定车库顶板覆土深度达到一定深度时才能将该部分绿地计入到绿 地率中，所以车库顶板覆土深度往往比较深，一般在0.6米以上，与之矛盾的是 覆土深度大于一定数值时该区域不能作为消防扑救场地和消防车道。 1.3.2地下室、半地下室与上层共用楼梯时，应在首层与地下室或半地下室的 出入口处作防火分隔，但目前在带有地下室的多层住宅设计中，却普遍忽略了地上、地下部分的防火分隔。 2建筑施工图设计中应重视的要点 2.1方案设计应符合国家规范 目前，在部分项目中，因为设计人员没有对国家的规范标准理解全面透彻， 致使避难层、合用前室、前室、疏散楼梯间、疏散走廊等一些用来疏散人群的设 施存在着很多防排烟设计方面的缺陷，从而使得高层建筑物上存在严重的安全隐患。在关于高层建筑防火设计的相关规范中规定，公共建筑的前室面积不能小于 6平方米，居住建筑的前室必须要大于4.5平方米。由于管理不到位，一些工程 中的合用前室几乎就没有作用。现在很多设计中，为了增加建筑使用面积，客梯 与消防电梯合用，消防电梯前室与疏散楼梯前室合并，而防火门又是常闭的。这 样的工程在投入使用之后，常常为了行人方便，不仅打开了前室的门，还拆除了 在防火门上安装着的闭门器，防火门一旦拆除，就少了一道挡烟屏障，就会致使 防烟前室起不到防烟作用。
房地产公司施工图内部审核要点 RSS 打印复制链接大中小发布时间：2010-11-26 08:47:51 1.施工图内部审核 施工图的内部审核是房地产公司不可缺少的一个环节，但往往因时间紧迫或技术水平而常常被开发企业所忽视，以至很多应该事先发觉并纠正的问题到施工时甚至施工后才暴露出来。不仅引起返工损失，而且影响工程进度和质量。严重的还会造成无法纠正的功能缺陷。所以把好设计质量关，也就是从源头上保证了质量，进度，成本的有效控制，在这上面花费些时间和精力正是非常值得的。 2.主管人总工程师 负责控制规划总图和建筑工种图纸在先进性，合理性和经济性方面的设计质量。负责控制结构和设备工种图纸在先进性，合理性和经济性方面的设计质量。 主办人:项目经理，通阅全部图纸，提出和汇总内审意见。 协办:岗位土建和设备的设计管理，现场的土建和设备工程师：通阅全部图纸，提出内审意见。 3.紧前工作 施工图设计完成，本作业可与审图单位的审图同时进行。
4.工作描述 审图公司主要审查设计的规范性和安全性，施工单位主要关心设计的可操作性，开发公司应重点关注设计的先进性，合理性和经济性，故内审不必担心是否会违反强制性规范，是否会安全度不够，更不必拘泥于细小的差错和遗漏，重点把握设计的先进性，合理性和经济性就行。 4.1建筑和结构工种的图纸内审 在项目经理的组织下，总工程师牵头，土建设计管理和现场土建工程师一起参加。必要时还可邀请营销部门主管和专家参加。 4.1.1规划布局、建筑形态和外装饰、单体内部格局等是否与扩初方案一致或有所优化改进。 4.1.2是否完整体现了开发企业既定的功能要求和建筑标准。 4.1.3政府各专业建筑管理部门、配套部门对扩初方案的审查修改意见是否都在施工图上得到了落实。 4.1.4对照荷载、结构和抗震等规范，复核结构设计的计算机输入数据；抽查基础，标准层结构的实际配筋率是否与内力计算结果相一致；各部位的结构安全度是否均衡。
地基基础施工图设计及审查要点
————————————————————————————————作者：————————————————————————————————日期：
地基基础施工图设计及审查要点 [ hide=80] 地基基础施工图设计及审查要点 一. 基础埋置深度 1. 天然地基：充分利用褐黄色粘性土层作为持力层(上：第5. 2.1-2条)，一般埋置在2层土上： 2. 箱基：一般取建筑物高度的1／8～1／12(上：第5.2.2条)； 3. 高层建筑简体结构承台板板底的埋深不宜小于建筑物高度的1／20(上筒：第7.1.4条)； 4. 高层建筑筏形和箱形基础.天然地基上的埋置深度不宜小于建筑物高度的1／15，桩筏和桩箱基础埋置深度不宜小于建筑物高度的1／18～1／20(国：第 5.1.3条)； 5. 不同埋深基础：两基础埋深高差一般取两基础间净距的1／2(上：第5.2.3-2条)； 6. 基槽开挖后，应进行验槽(国：第10.1.1条)。 二. 基础类型选择 1. 独立基础： (1) 矩形基础长度与宽度比宜小于等于3(上：第5.4.1条)； (2) 阶梯形基础台阶高度宜为300～500，锥形基础边缘高度不宜小于200，坡度不宜大于1：2(上：第5.4.2条)； (3) 杯口插入深度按(上：表5.4.6)选用，同时还应满足受力主筋锚固长度及考虑柱吊装时的稳定性，插入深度大于等于柱长的0.05倍(上：第5.4.6条)。 2. 条形基础(钢筋混凝土) (1) 墙下条形基础底板厚度不宜小于250mm，边缘高度不宜小于1 50mm (上：第5.5.2条)； (2) (2)墙下条形基础：如沿纵向遇不均匀土质，宜在墙下设置肋梁，肋中受力钢筋直径不宜小于10mm(上：第5.5.3条)； (3) 柱下条形基础梁： (a)基础梁高度不宜小于柱距的1／4～1／8(上：第5.5.5条)； (b)梁底的纵向受拉主筋应有2～4根通长配置，且其面积不应少于纵向钢筋总面积的1／3。(上：第5.5.6-1条)； (c)梁顶面和底面的纵向受力钢筋的最小配筋率为0.15％(上：第5.5.6-2条)； (d)基础梁高度(不包括板的厚度)大于600mm时，在梁的两侧沿高度每300～400各配φ10的构造筋(上：第5.5.6-3条)。 3. 筏板基础 (1) 设置基础梁的筏板厚度宜取200～400，当有防水要求时，最小厚度为250，且板厚与计算区段的跨度比不宜小于1／20(上：第5.6.2条)； (2) 筏板基础悬臂板伸出长度不宜大于2m(上：第5.6.4条)； (3) 筏板纵横向支座钢筋应有总量1／4连通，跨中钢筋按实际配筋率全部通过(上：第5.6.7条)。 4. 箱形基础 (1)平均每平方米箱形基础面积上墙体长度不小于40cm，或墙体水平截面积不小于箱形基础面积的1／10，其中纵墙配置不小于总配置量的3／5(上：第5.7.1条)； (2)上部建筑体形应尽量规则，平面宜对称布置，荷重分布均匀，结构重心与形心宜重合(上：第5.7.2条)；
建筑装饰施工图设计文件得深度 图纸设计得流程(施工图设计——预算——招标) 鸟瞰图
建筑装饰施工图设计文件得总体深度要求:１、应能据以编制工程预、决算与作为进行施工招标得依据; 2、应能据以安排设备、材料订货与非标准设计得制作; ３、应能据以进行施工与安装; 4、应能据以进行施工验收。 建筑装饰设计得施工图设计文件得编制顺序依次应为:封面、扉页、图纸目录、设计及施工说明书、建筑装饰（材料)做法表、图纸等。 文字部分 一.设计说明 设计说明主要介绍设计依据、工程概况、材料选择、主要工程做法及需特殊说明且施工图未用图纸表达得内容等。 (一)设计依据 1.设计合同:设计委托书、合同书; 2.审批文件:建设主管单位对方案设计得审批文件（文档编号）、消防审批文件; 3.原始图纸：原建筑、结构、水、电、空调等专业得施工图、 4.国家法规、规范:装饰装修工程设计应执行得主要法规、规范、标准； 5.地方法规、规范: 6.行业规范: 7.企业规范： (二)工程项目概况 1.工程名称、工程地点与建设单位（业主单位)； 2.工程得原始情况(建筑得层数、高度,建筑得防火设计与耐火等级)、建筑面积; 3.本工程±0、00０相当于绝对标高__＿_＿ｍ,室内外高差____＿; (三)本设计得主要范围与内容 1.阐明设计风格、内涵、功能、空间及色彩等简要说明。 2.本设计对建筑结构体系、承载能力、结构安全得影响。 (四)材料选择及要求 一般应说明得材料包括：饰面材料、木材、钢材、防水疏水材料、种植土及铺装材料等。 1.应满足国家现行产品标准得材料、设备; 2.应满足选样、环保、防火、防霉、防虫等一般性规定得材料、设备; 3.设计上未指定得材料、设备，施工单位应遵守得准则; 4.应按设计要求或产品说明书制作得现场配置得材料; (五)防火设计 1.设计原则及设计依据 2.装修施工注意事项 (六)防水工程 1.工程中防水做法参照得国标图集; 2.防水层一般情况墙面上翻高度,特殊情况上翻高度； 3.其她得说明 (七)环境污染控制标准（参考内容如下） 一类民用建筑工程:住宅、办公楼、医院病房、老年建筑、幼儿园、学校教室等建筑工程; 二类民用建筑工程:旅店、文化娱乐场所、书店、图书馆、展览馆、体育馆、商场(店)、公共交通等候室、医院候诊室、饭馆、理发店等公共建筑。 (八)工程做法说明
建筑工程施工图设计文件审查要点（试行） 一、总则 （一）为指导建筑工程施工图设计文件审查工作，根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，特制定建筑工程施工图设计文件（以下简称施工图）审查要点。 （二）本要点供施工图审查机构进行民用建筑工程施工图技术性审查时参考使用。工业建筑工程的施工图，可根据工程的实际情况参照本要点进行审查。 （三）建设单位报请施工图技术性审查的资料应包括以下主要内容： 1、作为设计依据的政府有关部门的批准文件及附件。 2、审查合格的岩土工程勘察文件（详勘）。 3、全套施工图（含计算书并注明计算软件的名称及版本）； 4、审查需要提供的其它资料。 （四）施工图技术性审查应包括以下主要内容： l、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2、地基基础和结构设计等是否安全。 3、是否符合公众利益。 4、施工图是否达到规定的设计深度要求。 5、是否符合作为设计依据的政府有关部门的批准文件要求。 （五）本要点所涉及标准内容以现行规范规程内容为准。 （六）各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点作出必要的补充规定。
建筑专业 序号项目审查内容 2.1 编制依据建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实, 如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定;现行 国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确,是否为有 效版本。 2.2 规划要求建筑工程设计是否符合规划批准的建设用地位置,建筑面积及控制高度 是否在规划许可的范围内。 2.3 施工图深度 (1)编制依据:主管部门的审批文件、工程建设标准。 2.3.1 设计说明基 本内容 (2)工程概况:建设地点、用地概貌、建筑等级、设计使用年限、抗震设 防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。 (3)主要部位材料做法,如墙体、屋面、门窗等(属于民用建筑节能设计范 围的工程可与《节能设计》段合并)。 (4)节能设计:严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热 量指标及主要部位围护结构材料做法、传热系数等; 夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材 料做法、传热系数、热惰性指标等。 (5)防水设计: 地下工程防水等级及设防要求、选用防水卷材或涂料材质 及厚度、变形缝构造及其它截水、排水措施。 屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型; 潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。 (6)建筑防火: 防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处 理等。
精细化审图任务书 一、目的 为保证施工图纸内容完整无遗漏，图纸深度达到国家要求和施工需要，提前发现各专业施工图错漏碰缺问题，有效减少施工时设计变更数量，避免施工后返工，对施工图进行精细化审查。 二、精细化审图原则 2.1施工图设计审查原则是以满足现场施工的要求为主，是否有错、缺、漏、碰的问题，计算书和设计图纸是否齐全，是否满足设计深度和施工需要。 2.2审查各专业之间的配合、协调设计，要重点检查各专业的图纸之间是否有冲突、矛盾或不一致的地方。 2.3轴线间距、构件平面定位尺寸、各层楼板及节点的竖向标高等一定要核对。 2.4审查设计应满足当地有关规定，设计是否合理，是否容易实现，对项目进度、成本等的影响如何，在满足规范和质量要求的前提下，应力求经济、合理。 2.5是否需要特殊的材料、工艺和施工机械设备，这些材料和设备是否容易获得，所需的费用是否可以承受。 2.6设计说明及设计图中的技术要求是否明确，设计是否符合施工技术条件，如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。 2.7管道安装位置是否美观和使用方便，管道、组件、设备的技术特性是否清楚，有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。 2.8对于设计变更，要重点审查其方案对已经完工部分的破坏及返工工作量及由此引起的成本变化。 2.9图签、专业会签及图纸目录 2.9.1各张图的图签中，工程编号、名称等信息是否正确，人员签名和出图日期是否齐全，图纸名称、编号与目录中是否一致。 2.9.2专业会签栏是否有遗漏。 2.9.3图纸目录中，图纸序号是否连续，引用的通用图及标准图集是否列出，工程编号、名称、图纸名称、编号等与各图是否一致。 三、主要审查内容
施工图深化设计 1.施工图设计现状 1.1问题的产生 建筑设计包括方案设计、扩初设计和施工图设计。方案设计和扩初设计需要长时间的思考和积累，需要智慧和创造力。施工图设计尽管图纸数量较多，工作量较大，但创造性相对较少，机械性较强，主要是要求配合施工全过程，重点处理设计与施工的协调，根据施工需要不断补充和修改图纸，及时解决施工现场问题。 按理说：设计单位应专注于工程项目的方案设计、效果设计、扩初设计。施工单位应充分发挥现场经验丰富的优势，往前延伸到施工图设计，并与设计单位紧密配合，共同进行施工图深化设计。 但现状是：（1）在“设计-招标-建造”（dbb）模式下，施工图设计阶段，施工单位和监理公司尚未确定，业主管理人员往往缺乏专业知识或专业不专，一般施工图都是设计单位独家完成。（2）设计单位最关心的是工程项目的技术风险，不注重工程造价，设计人员不愿下工地，不了解施工工艺和现场需求，缺乏施工行业的实践经验，设计单位独家完成的施工图往往是：不够完善，不尽人意。（3）目前的设计取费中，工用项目（民建项目）施工图设计取费占总设计取费的40%（50%）。因此，大部分设计单位还比较注重施工图设计，不愿意将施工图设计环节下移到施工单位。（4）施工单位最为关心的是利润，为压低成本，不愿多聘请专业技术人员，施工管理人员对
设计规范的把握不熟悉，参与深化施工图设计能力不足。 综上，目前施工图设计主要障碍，一是dbb建造模式体制不顺；二是施工企业没有足够能胜任的施工图设计人员，设计单位缺乏施工行业的实践经验；三是设计单位主要依靠施工图设计取得经济收入。其结果是施工图设计深化不够，与工程造价、施工方案一体化考虑不够，施工过程中设计变更较多，工期长，造价高，实用性不强，“可建造性”较差，有的甚至无法建造。 1.2为解决上述问题，当期实践主要做法 首先，设计交底之前甲方（代建）、监理、施工单位详细审图，然后把问题汇总，在设计交底时把图纸中存在的问题尽可能的找出来、解决掉。但是对一些工程浩大、设计复杂、问题较多、时间仓促的工程，一次设计交底末必能够把问题全部解决掉，所以设计交底后还要继续审图，直到把在施工之前能够找出的问题全部找出解决为止。 其次，对于一些设计不完善的工程，要把这些问题提出来，写成书面材料，详细说明这些问题的存在对工程造成的负面影响，尽快与相关部门联系，完善设计，为施工铺平道路。 在整个施工过程中，还不断地会有设计中存在的问题出现，所以甲方（代建）、监理、施工单位要与设计方保持良好的沟通与联系及时解决施工中出现的问题。 上述做法，设计方处于主动地位。实践中为设计变更设计施工双方往往会持截然相反的立场，为统一思想，牵扯了各方大量资源和
房地产公司施工图内部审核要点 1.施工图内部审核 施工图的内部审核是房地产公司不可缺少的一个环节，但往往因时间紧迫或技术水平而常常被开发企业所忽视，以至很多应该事先发觉并纠正的问题到施工时甚至施工后才暴露出来。不仅引起返工损失，而且影响工程进度和质量。严重的还会造成无法纠正的功能缺陷。所以把好设计质量关，也就是从源头上保证了质量，进度，成本的有效控制，在这上面花费些时间和精力正是非常值得的。 2.主管人总工程师 负责控制规划总图和建筑工种图纸在先进性，合理性和经济性方面的设计质量。负责控制结构和设备工种图纸在先进性，合理性和经济性方面的设计质量。项目管理者联盟，项目管理问题。 主办人项目经理：通阅全部图纸，提出和汇总内审意见。 协办岗位土建和设备的设计管理，现场的土建和设备工程师：通 阅全部图纸，提出内审意见。 3.紧前工作本文转自项目管理者联盟 施工图设计完成，本作业可与审图单位的审图同时进行。 4.工作描述
审图公司主要审查设计的规范性和安全性，施工单位主要关心设计的可操作性，开发公司应重点关注设计的先进性，合理性和经济性，故内审不必担心是否会违反强制性规范，是否会安全度不够，更不必拘泥于细小的差错和遗漏，重点把握设计的先进性，合理性和经济性 就行。 4.1建筑和结构工种的图纸内审 在项目经理的组织下，总工程师牵头，土建设计管理和现场土建工程师一起参加。必要时还可邀请营销部门主管和阿嚏专家参加。 4.1.1规划布局、建筑形态和外装饰、单体内部格局等是否与扩 初方案一致或有所优化改进。 4.1.2是否完整体现了开发企业既定的功能要求和建筑标准。 4.1.3政府各专业建筑管理部门、配套部门对扩初方案的审查修 改意见是否都在施工图上得到了落实。 4.1.4对照荷载、结构和抗震等规范，复核结构设计的计算机输入数据；抽查基础，标准层结构的实际配筋率是否与内力计算结果相一致；各部位的结构安全度是否均衡。 4.1.5墙体材料的选用是否适当，是否符合政府导向，其荷载取值是否存在张冠李戴；电梯井道的内净尺寸是否与已确定的设备匹 配。
附件3 浙江省高速公路施工图设计审查要点 第一章总则 第1条为了加强高速公路工程勘察设计质量监督与管理，保护国家和人民生命财产安全，维护社会公众利益，根据国家和省现行有关法律、法规和标准、规范，结合本省实际，特制定本审查要点。 第2条施工图审查分为政策性审查和技术性审查。技术性审查实行“双审制”，即先由行业主管部门认可的具有相应资质的设计、咨询单位进行初审并提交书面初审报告，再由业主组织有关专家进行会议审查，并形成专家审查意见。 第3条政策性审查的主要内容是： 1．是否按照规定实行了勘察设计招投标； 2．设计单位承担的工程是否在其资质等级和业务许可范围内； 3．设计文件的有效签署是否符合规定； 4．有无出卖或出借图签、图章和印章等扰乱设计市场秩序的行为； 5．设计文件是否齐全； 6．设计合同是否有效； 7．设计方案是否符合国家环境保护、水土保持、文物保护、减灾防灾、土地使用等规定； 凡是不符合上述要求的图纸，一律不予受理，退回上报单位。
第4条技术性审查的主要要求： 1．主要技术标准与建设规模应符合初步设计批复意见； 2．设计文件深度及内容应符合《公路工程基本建设项目设计文件编制办法》规定（以下简称《编制办法》）； 3．勘察设计文件执行《工程建设标准强制性条文》及各项技术规范的情况； 4．设计方案应符合安全、耐久、环保、经济、美观、节约、和谐的原则，并综合处理好相互关系； 5．工程地质勘察报告须达到《公路工程地质勘察规范》要求，并能满足设计要求； 6．桥梁、隧道及立交工程主要结构物的计算结果执行现行规范要求的情况； 7．工程实施方案应最大限度保护社会公众利益； 8．上级主管部门要求审查的其他内容。 第5条提交施工图审查的资料必须包括： 1．政府有关部门批准的初步设计文件及批复文件； 2．完整的工程勘察报告、测量资料等基础资料； 3．全套施工图（含主要结构计算书并注明计算软件的名称）； 4．环境影响评价和水土保持报告书即批复文件，其它专题报告，如：安全性分析报告、通航论证报告、行洪分析报告等及审查需要提供的相关附件、协议等资料。 5．需要提供的其它资料。 审查需要提供的其它资料，如行洪分析报告、通航论证等。 第6条审查要本着科学、客观、公正和负责的态度，通过必要的现场踏勘和设计沟通，对全套施工图文件进行系统审查，
