PZ系列配电箱型号及尺寸PZ30系列配电箱型号、外形尺寸型号（大型）外形尺寸装箱数PZ-2 11×16×870PZ30-4 15×17×864PZ30-6 20×21×936PZ30-8 23×24×930PZ30-10 28×28×928PZ30-12 28×31×924PZ30-15 28×37×920PZ30-18 28×42×914PZ30-20 28×46×912PZ30-24 47×21×910PZ30-30 47×37×98PZ30-36 47×42×9 4PZ30-40 47×46×9 4PZ30-45 58×37×9 4PZ30-54 39×63×9 4PZ30-60 47×67.5×9型号（小型）外形尺寸装箱数PZ30-2 12×16×870PZ30-4 15×17×864PZ30-6 19×20×836PZ30-8 20×23×836PZ30-10 20×28×830PZ30-12 20×31×828PZ30-15 20×27×824PZ30-18 20×42×8 20PZ30-20 20×46×814PZ30-24 38×31×812PZ30-30 38×37×8910PZ30-36 38×42×88PZ30-40 47×46×8 4 DZ47-60小型断路器导线选择额定电流lm(A) 铜导线标称截面积（mm2）1~6 110 1.516、20 2.525 432 640、50 1060 16大3P的空调的功率为2250kw,也就是用电流为2250/220=10A，用32A的一般情况下是完全可以的在跳闸时，你可以去摸一下空气开关，如果发烫，那就换一个。

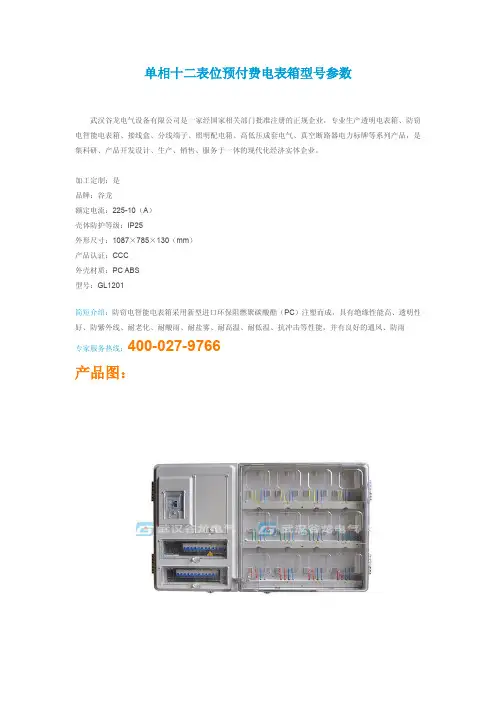

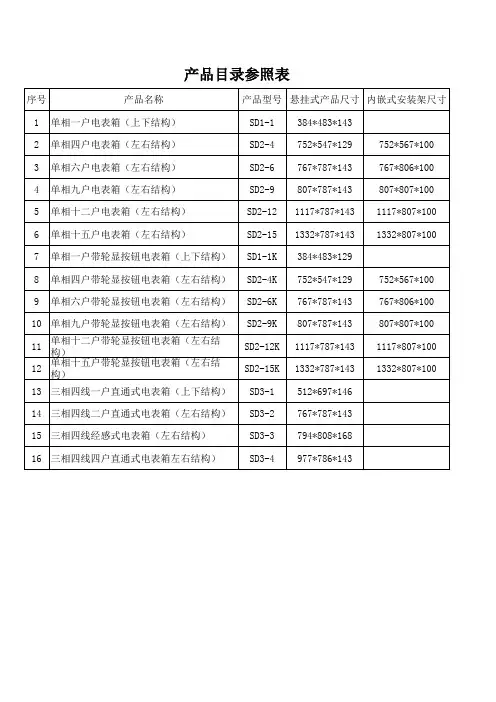

单相十二表位预付费电表箱型号参数
武汉谷龙电气设备有限公司是一家经国家相关部门批准注册的正规企业，专业生产透明电表箱、防窃电智能电表箱、接线盒、分线端子、照明配电箱、高低压成套电气、真空断路器电力标牌等系列产品，是集科研、产品开发设计、生产、销售、服务于一体的现代化经济实体企业。
加工定制：是
品牌：谷龙
额定电流：225-10（A）
壳体防护等级：IP25
外形尺寸：1087×785×130（mm）
产品认证：CCC
外壳材质：PC ABS
型号：GL1201
简短介绍：防窃电智能电表箱采用新型进口环保阻燃聚碳酸酯（PC）注塑而成，具有绝缘性能高、透明性好、防紫外线、耐老化、耐酸雨、耐盐雾、耐高温、耐低温、抗冲击等性能，并有良好的通风、防雨
专家服务热线：400-027-9766
产品图：
配置图:。

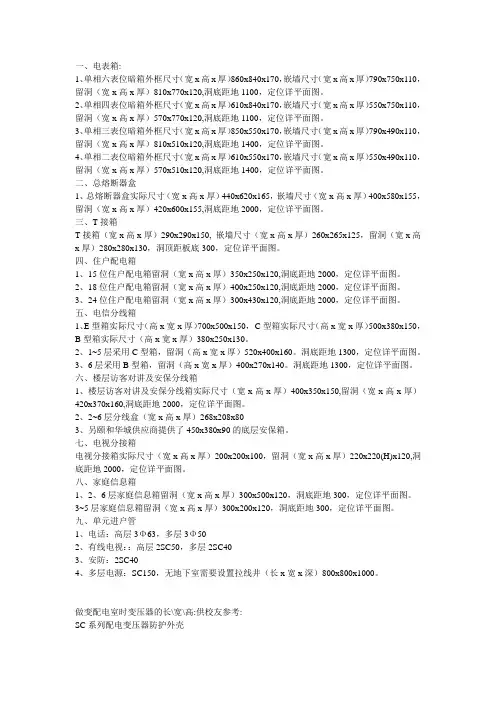

一、电表箱:1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x厚）790x750x110，留洞（宽x高x厚）810x770x120,洞底距地1100，定位详平面图。
2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x厚）550x750x110，留洞（宽x高x厚）570x770x120,洞底距地1100，定位详平面图。
3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x厚）790x490x110，留洞（宽x高x厚）810x510x120,洞底距地1400，定位详平面图。
4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x厚）550x490x110，留洞（宽x高x厚）570x510x120,洞底距地1400，定位详平面图。
二、总熔断器盒1、总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x155,洞底距地2000，定位详平面图。
三、T接箱T接箱（宽x高x厚）290x290x150, 嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x高x厚）280x280x130，洞顶距板底300，定位详平面图。
四、住户配电箱1、15位住户配电箱留洞（宽x高x厚）350x250x120,洞底距地2000，定位详平面图。
2、18位住户配电箱留洞（宽x高x厚）400x250x120,洞底距地2000，定位详平面图。
3、24位住户配电箱留洞（宽x高x厚）300x430x120,洞底距地2000，定位详平面图。
五、电信分线箱1、E型箱实际尺寸（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。
2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。

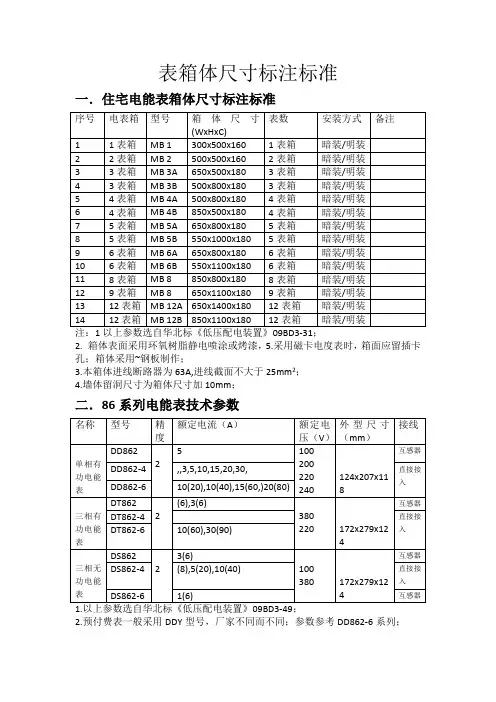

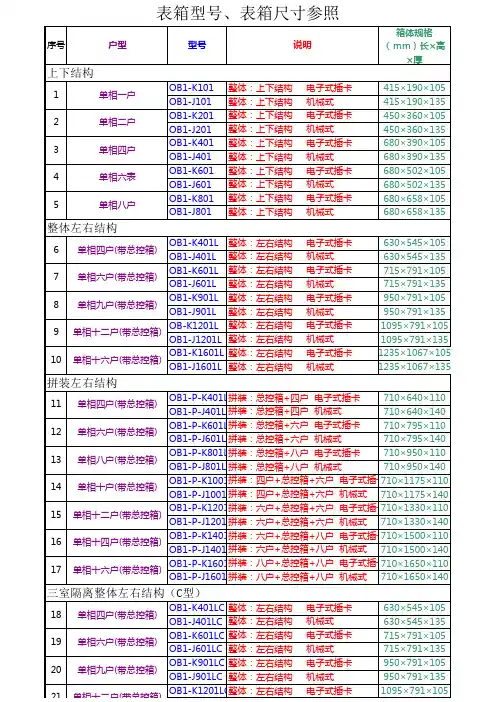

表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数墙体留洞尺寸为箱体尺寸加10mm；分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作；箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
本箱体进线断路器为63A,进线截面不大于25mm2；分路断路器每极宽度为18 mm；墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作；箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
墙体留洞尺寸为箱体尺寸加10mm；PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*12 0TD28大型（铁）300*200*12 0TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。
表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*12 0TD28大型（铁）300*200*12 0TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。
配电箱尺寸选择配电箱型号及规格；配电箱一般分为紧凑型配电箱，比如PZ30或GOL；GCK、GCS、MNS是低压抽出式开关柜；；GGD、GDH、PGL是低压固定式开关柜；；XZW综合配电箱；；ZBW箱式变电站；；XL、GXL低压配电柜、建筑工地箱；；JXF电器控制箱；；PZ20、PZ30系列终端照明配电箱；；PZ40、XDD（R）电表计量箱；PXT（R）K－□/□－□/□－配电箱型号及规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB,出线为3相或单相MCB或RCB,一般为嵌墙暗装，底距地按照规范要求不低于米。
明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB,出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM.柜式配电箱，一般落地，作为总进线使用。
电箱一般型号无太多意义，主要看开关。
GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
