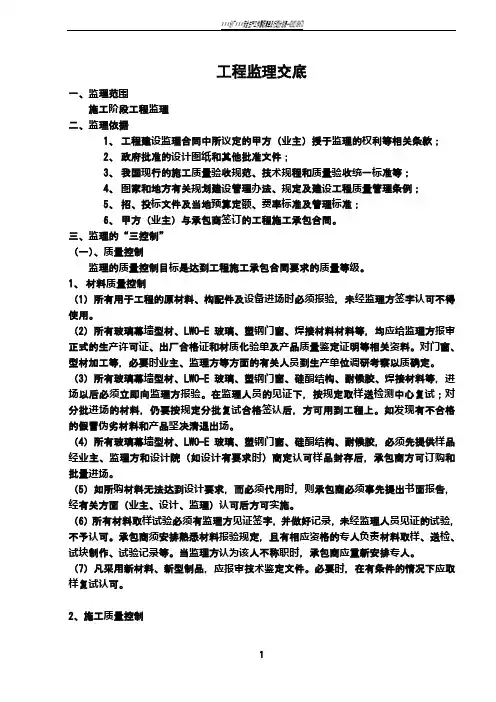

工程监理交底
一、监理范围
施工阶段工程监理
二、监理依据
1、工程建设监理合同中所议定的甲方（业主）授于监理的权利等相关条款；
2、政府批准的设计图纸和其他批准文件；
3、我国现行的施工质量验收规范、技术规程和质量验收统一标准等；
4、图家和地方有关规划建设管理办法、规定及建设工程质量管理条例；
5、招、投标文件及当地预算定额、费率标准及管理标准；
6、甲方（业主）与承包商签订的工程施工承包合同。
三、监理的“三控制”
（一）、质量控制
监理的质量控制目标是达到工程施工承包合同要求的质量等级。
1、材料质量控制
（1）所有用于工程的原材料、构配件及设备进场时必须报验，未经监理方签字认可不得使用。
（2）所有玻璃幕墙型材、LWO-E玻璃、塑钢门窗、焊接材料材料等，均应给监理方报审正式的生产许可证、出厂合格证和材质化验单及产品质量鉴定证明等相关资料。对门窗、型材加工等，必要时业主、监理方等方面的有关人员到生产单位调研考察以质确定。（3）所有玻璃幕墙型材、LWO-E玻璃、塑钢门窗、硅酮结构、耐候胶、焊接材料等，进场以后必须立即向监理方报验。在监理人员的见证下，按规定取样送检测中心复试；对分批进场的材料，仍要按规定分批复试合格签认后，方可用到工程上。如发现有不合格的假冒伪劣材料和产品坚决清退出场。
（4）所有玻璃幕墙型材、LWO-E玻璃、塑钢门窗、硅酮结构、耐候胶，必须先提供样品经业主、监理方和设计院（如设计有要求时）商定认可样品封存后，承包商方可订购和批量进场。
（5）如所购材料无法达到设计要求，而必须代用时，则承包商必须事先提出书面报告，经有关方面（业主、设计、监理）认可后方可实施。
（6）所有材料取样试验必须有监理方见证签字，并做好记录，未经监理人员见证的试验，不予认可。承包商须安排熟悉材料报验规定，且有相应资格的专人负责材料取样、送检、试块制作、试验记录等。当监理方认为该人不称职时，承包商应重新安排专人。
（7）凡采用新材料、新型制品，应报审技术鉴定文件。必要时，在有条件的情况下应取样复试认可。
2、施工质量控制
承包商必须严格按工程设计图纸和国家有关标准、规范、规程组织施工，不得擅自
修改设计和违章指挥、违章作业、自由作业、以及降低质量标准。
（1）为保证测量放线准确性，施工测量仪器必须达到一定的精度，凡施工组织设计中明确的测量设备施工中要准备齐全，向监理方提交有效的校核证明书。并统计出设备明细表报监理审查。
（2）承包商应在各分部工程、特殊分项工程开始施工前及时申报施工方案，经监理方审查同意后方可开始施工，对监理方提出的施工方案需细化改进的意见，应在时限范围内给以回复。
（3）监理方将采用巡视、旁站、抽查、检测等方法检查承包商施工质量情况，并及时以口头、巡检记录、联系单、通知单、暂停令、备忘录等形式指出施工中存在的与设计不符或不满足施工规范要求等问题，承包商应及时按监理要求进行整改到位，对拒不整改的项目，监理将不予签认工程量和认可工程质量。
（4）所有设计变更需由设计院书面通知及得到业主签字同意，并由监理方用“监理工程师通知单”签发，未经监理方签发的设计变更，监理不予签认，涉及费用计算的监理不予证明。同时，承包商有责任不断地深化理解设计图纸，及时发现图纸中存在的问题，特别是各专业衔接方面的问题，并以书面形式提交监理方，由业主或监理联系设计院解决。
（5）所有施工工序，未经监理复核签字认可，不得进入下道工序或隐蔽。工序报验时应提交相关施工资料，工序报验应在有关规定的时限范围内提出申请和签署验收意见。承包商应根据规范要求及时进行各项功能性试验，监理方将对试验过程实施全过程旁站，未经监理签字认可的不得进行下道工序施工或实施隐蔽。
（6）立柱安装前应进行必要的检查或测试、轴线复测等检验检测工作，立柱垂直度复核、横杆水平度复核，安装过程应严格执行施工工艺和验收规范，中间检验不合格或未经监理方复核签字，不得进入下道工序。
（7）承包商必须对施工质量负全部责任。当监理对某个部位的施工质量有怀疑，要求检查或认为必须返工，承包商必须认真配合。
（8）、要认真选择分包方，并及时向监理方提报分包方的有关资料，经监理审核
确认后方可进入现场。否则，后果自负。
（9）健全施工现场管理网络，必须向监理提报现场管理班子人员名单及其岗位职责，并附相关人员岗位证书，做到人员在岗，措施到位，监控到位，管理到位，及时认真地处理施工过程中发生的各类问题。
（10）对于必须持证上岗的特殊工种（如电焊工、电工、塔吊驾驶员、机械操作人员、架子工、起重工等）必须向监理提供有关证件，严禁无证上岗。
（11）承包商应有冬、雨季施工质量保证措施。
（12）每周（月）末应有周（月）报。（周报、月报可综合现场的施工人员、机具投入、进度、质量及安全文明施工情况等，于每周例会前抄报业主、监理）。
（二）、进度控制
监理的进度控制目标是达到合同要求的工期。在合同总进度计划基础上，施工单位每周（月）末报下周（月）进度计划和本周（月）实际进度与计划进度对照情况，及时采取有效措施纠正偏差。监理有权发出指令提出进度计划要求，承包商必须服从
监理的指令要求。承包商须每日向监理方及时、正确提报现场的上岗人员和施工机械设备情况，以及日完成工作内容，当日准备完成工作计划。
（三）、投资控制
监理的投资控制目标是将造价控制在合理的范围之内。除设计变更和标书中未确定材料引起的价格调整外，一般不再发生额外费用。施工单位按合同规定提交付款申请（包括进度款和变更费用），由监理审核后报业主批付。未经监理签字的付款申请，业主将不予支付。现场发生的合同外费用，将由监理和业主共同签证。
三、现场管理及安全、文明施工
《建筑法》明确规定杜绝发生任何安全事故，抓好安全文明施工是承包商的一项重要职责。承包商必须建立和健全安全文明施工的管理、监督保证体系，设置专职安全员。工地现场管理、文明施工必须符合法规和省市有关规定。现场安全施工必须遵守有关安全施工规定，一旦有不安全隐患或发生安全事故，监理有权要求停工整顿，承包商应向监理提交电工等其他特殊操作工种上岗证。进场大型机械设备应办理进场报验手续。属于特种设备管理条例规定的设备，承包商应在安装前到相关部门办理书面告知手续。
承包商要认真贯彻“安全生产、预防为主”的方针，在施工现场采取有效措施，突出抓好“四防”，即：防高空坠落、防物体打击、防机械和电气伤害。正确使用“三宝”即：安全帽、安全带、安全网；“四口”（楼梯口、电梯井口、预留洞口、通道口）和“五临边”（阳台、楼板、屋面、基坑、通道的两侧边）必须及时防护到位。
四、往来文件管理
承包商应有收发文制度，并明确专人管理，由专人负责各项资料的报验、收集、整理，并统一使用江苏省建委有关监理示范表格。监理将使用监理工程师联系单、通知单、暂停令、备忘录等文件督促承包商解决施工进度、施工质量、安全文明施工等方面的问题，监理要求回复的发文，承包商应在时限范围内及时予以回复。承包商办理施工放样、材料及设备进场验收、工序报验、付款申请、回复监理指令单等时均需使用相关表格。往来文件应登记、签收、统一编号。
五、例会制度
每周二下午2:00，由总监主持召开工地例会。主要汇总上周现场施工进度、施工质量、安全文明施工情况及协调其它需要解决的问题等；要求施工单位项目经理、质量员、安全员等主要管理人员必须参加；业主及设计院出席例会。
六、工作时间
为每周一至周日8：30—17：00。如现场有需要，根据实际情况安排监理人员值班。
附：工程项目所需资料名称及报送时间要求明细表。
交底人（签字）：被交底人（签字）：
单位：单位：
日期：日期：
***********************项目监理组
年月日
附件:
注：
1、原材料、构配件、设备质量证明书（产品出厂合格证）包括钢材、焊条、焊剂、玻璃幕墙型材、LWO-E玻璃、塑钢门窗、硅酮结构胶、硅酮耐候胶等。
2、玻璃幕墙安装淋水试验记录、接地电阻测试记录等。
玻璃幕墙工程施工合同 甲方：深圳市中航装饰设计工程有限公司 乙方： 经甲、乙双方友好协商，甲方决定由乙方承担华立天地豪园玻璃幕墙、大白玻工程的制作及安装。为明确双方责任，本着互相协作，紧密配合、分工负责的原则，根据《中华人民共和国经济合同法》及有关规定，双方同意就本工程达成以下合同条款，双方共同遵守执行。 一、：承包内容1、工程承包内容：257平方米玻璃幕墙，350平方米大白玻制作、安装等，并负责幕墙上、下收口处理、防火隔断、清洁及最终验收交付使用。 2、乙方对以上内容实行制作、加工、安装承包，包质量。 ：工程总价及数量二、1、乙方承包该工程的制作及安装， 其中：257平方米玻璃幕墙的单价为：65元/平方米； 350平方米大白玻的单价为：50元/平方米； 合同总价为：34205元人民币。 2、本合同工程量暂以理论计算数量为准，在工程结算时以经甲、乙双 方认可的实际数量为准，按合同不变单价进行调整。 三、：工程制作、安装及质量要求1、所有工程施工图由乙方根据甲方及设计院要求进行设计，图纸经设计院专业负责人审核签字并
经甲方认可后方可制作加工及安装。． 2、安装质量：外观检查应装配牢固、嵌条密实、打胶均匀、附件齐全、整齐美观、表面垂直度、平整度检查须符合国家行业标准《幕墙工程技术规范》（JGJ102—96）的要求。 四、工期： 2、乙方需与内装密切配合进行施工，以保证本工程各项工作与整体工程同步完工。 3、暂定工期为：30天完成。 工程验收质量保证：五、 1、工程验收按国内现有国家行业标准（JGJ102—96）进行。 2、工程竣工后乙方先进行全面自检，确认无误后提出书面报检要求，甲方接到乙方通知后应尽快组织有关部门共同进行联检及验收。 3、乙方保证通过有关部门的验收，若不能够通过验收，甲方拒付余款； 若影响整个工程竣工交验，乙方应赔偿甲方损失。 付款方式：六、1、工程按合同规定的支付方式以人民币支付。 2、工程施工完成前，甲方按乙方人头支付生活费（20元/天，一周一发）。 3、工程施工完成，支付工程总额80%，余款待工程竣工验收后一次付。 七、双方责任 甲方责任：
工程编号
行各项安全保护装置的运转试验。 （5 ）吸盘设备、手电钻、焊钉枪等电动机具须做绝缘电压试验。电动吸盘机及手持玻璃吸盘须进行检查吸附玻璃的重量和吸附持续时间是否符合说明书规定。 ⑹主龙骨、次龙骨及所需的各种连结件、装饰压条、螺栓、橡胶条等部件，预先清点分类码放到指定地点，设专人看管存放。 4.操作工艺 工艺流程 各楼层安装紧固铁件T横竖龙骨装配T安装竖向主龙骨T安装横向次龙骨T安装镀锌钢板T安装保温、防火矿棉T 安双层玻璃T 安盖板及装饰压条T安装楼层封闭镀锌钢板T清洗玻璃 （1）安装各楼层紧固铁件：主体结构施工时埋件预埋形式及紧固铁件与埋件连接方法均要按设计图纸进行操作。 2）紧固铁件（或凸形铁件）的安装是玻璃幕墙安装过程最重要的一环，它的位置准确与否将直接 影响幕墙的安装质量。安装时按已放好的件的纵、横两方向中心线进行对正，初步就位后将螺栓初紧固，再进行校正核对，准确后螺栓最后紧固，然后进行紧固件（或凸形铁件）与埋件焊接，焊缝质量应符合设计要求。 各层紧固件（或凸形铁件）外皮均在一条垂直线上。 （2）竖向、横向龙骨装配：在龙骨安装就位之前，预先装配好以上连接件。 1）竖向主龙骨与紧固铁件之间的连接件。 2）竖向主龙骨之间接头的钢板内、外套筒连接件。 3）横向次龙骨的连接件。 4）主龙骨与次龙骨之间连接配件。 各结点的连结件的连结方法要符合设计图纸要求，连结必须牢固、横平竖直。 （3）竖向主龙骨连接：主龙骨由下往上安装，一般每两层为一整根，每层通过紧固铁件（或凸形 铁件）与楼板连接。 1）先将主龙骨竖起，上下两端的连接件对准紧固铁 件（或凸形铁件）的螺栓孔，勿拧螺栓。 2）主龙骨可通过紧固铁件（或凸形铁件）和连接件的长螺栓孔上、下、左、右进行调整，主龙骨 上端对好楼层标高位置，左右中心线应与弹在楼板上的位置线相吻合，前后（即E轴方向）不出控 制线，确保上下垂直。 3）再用经纬仪校核后最后拧紧螺母把所有联结螺栓、螺母、垫圈焊牢。 4）竖向龙骨之间用钢板内、外套连接，接头处应留适当宽度的伸缩孔隙，具体尺寸根据设计要求，接头
监理工程师培训讲义 The pony was revised in January 2021
第一章概述 （一）提示 1、产品或服务是质量的主体。 2、所谓质量：一是必须符合规定要求，二是要满足用户期望。 3、产品质量体现为产品的内在和外观的各种质量指标。 4、工作质量是指参与工程建设者，为了保证工程的质量所从事工作的水平和完善程度。 5、影响工程质量的4MIE是指人员、材料、设备、方法和环境。 6、凡列入基本建设计划的公路工程项目，都应实行政府监督、社会监理和企业自检的质量保证体系。 7、监理的依据是：合同条件、合同图纸、技术规范和质量标准。 8、监理工程师对工程质量的监理权受法律保护。 9、工程质量监理是监理工程师对一项工程实行全过程、全方位和全天候的全面质量管理。 10、工程质量监理强调事先监理和主动监理。
11、监理的重点放在施工前的准备阶段和施工阶段。 12、质量监理与工程支付挂钩，质量好坏直接关系到承包商的经济效益。 13、工程质量监理是集技术、经济与法律于一身的一种综合性管理。 14、公路工程施工期的环境保护必须与工程主体“同时设计、同时实施、同时交付使用”。 15、工程质量监理程序有：质量控制程序和工序检查程序两种。 16、开工报告、工序检查认可和中间交工证书是质量控制程序的三个主要环节。 17、《中间交工证书》监理工程师进行质量监理的最后控制手段，也是中间计量和支付的依据。 18、现场监理是对承包人的各项施工程序、施工方法和施工工艺以及材料、机械、配比等进行全方位巡视、全过程旁站、全环节检查，以达到对施工质量有效的监督与管理。 19、质量监理的方法有检查、测量、试验和监理工程师发布指令文件。 20、质量监理的方法有旁站、测量、试验、指令性文件、抽查和工序控制六种。 21、按照现场检查时间长短不同，检查方法分为全过程旁站、部分旁站和巡视（抽检）三种情况。 22、现场监理人员应对承包人施工的隐蔽工程、重要工程部位、重要工序及工艺实行全过程的旁站监督。
玻璃幕墙工程施工作业指导书 1适用范围 本作业指导书仅适用于建筑高度不大于150m、抗震设防烈度不大于8 度的隐框玻璃幕墙、半隐框玻璃幕墙、明 框玻璃幕墙、全玻幕墙及点支承玻璃幕墙工程的施工作业。 2作业准备 2.1技术准备 2.1.1熟悉装修设计图纸，找到设计的主导尺寸，不可调整尺寸和可调尺寸，编制施工方案，对照土建图纸、装修设计图以及施工方案编制下发技术交底。 2.1.2计算工程量，提供物资需用量计划。 2.2材料准备 2.2.1玻璃幕墙工程中使用的材料必须具备相应的出厂合格证、质保书和检验报告。 2.2.2铝合金及铝材材料：玻璃幕墙采用的铝合金型材应符合现行国家标准《铝合金建筑型材》（GB ／F5237）中规定的高精级和《铝及铝合金阳极氧化阳极氧化膜的总规范》（GB8013 ）的规定；铝合金的表面处理层厚度和材 质应符合现行国家标准《铝合金建筑型材》（GB／T5237．2～5237．5）的有关规定。 2.2.3钢材：玻璃幕墙工程中使用的钢材，其壁厚、长度、表面涂层厚度和表面质量必须达到设计及规范要求。玻璃幕墙采用的不锈钢宜采用奥氏体不锈钢，不锈钢的技术要求应符合现行国家标准《不锈钢冷轧钢板》（GB ／T3280 ）、《不锈钢热轧钢板》（GB／T4237）等的规定。玻璃幕墙采用碳素结构钢和低合金结构钢的技术要求应符合现行国家标准《碳素结构钢》（GB／T700 ）和《优质碳素结构钢》（GB ／T699 ）、《结构用冷弯空心型钢尺寸、外型、重量及允许偏差》（GB ／T6728）、《冷拔无缝异型钢管》（GB ／T3094）等的规定。 2.2.4玻璃：玻璃幕墙采用玻璃的外观质量和性能应符合各种玻璃现行国家标准的规定（如钢化玻璃应符合《钢化玻璃》GB9963 的规定）。当玻璃幕墙采用热反射镀膜玻璃时，应采用真空磁控阴极溅射镀膜玻璃或在线热喷涂镀膜玻璃。所有幕墙玻璃应进行边缘处理。 2.2.5建筑密封材料：玻璃幕墙采用的橡胶制品宜采用三元乙丙橡胶、氯丁橡胶；密封胶条应为挤出成型，橡胶块应为压模成型。密封胶条的技术要求应符合国家现行行业标准《玻璃幕墙工程技术规范》（JGJl02--96 ）的规定。玻璃幕墙采用的硅酮密封胶应具有耐水、耐溶剂和耐大气老化性，并应有低温弹性、低透气性等特点。 2.2.6其他材料：玻璃幕墙可采用聚乙烯发泡材料作填充材料，应小于0．037g／cm3。聚乙烯发泡填充材料的性能应符合现行行业标准《玻幕墙工程技术规范》（JGJl02-96）的规定。 2.3人员配备每作业段人员配置：领工员、质检员、材料员、测量员、技工及普工等。人员数量根据工程量大小进行确定。 2.4机械配备主要机械设备有：升降平台、吊篮、活动脚手架、台站、转扬机、焊机、切割机等。检测设备有：经纬仪、水准仪等试验仪器及配套设备。 2.5工艺性试验 幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求，并报监理单位确认。 2.6作业条件
XXXXXXXX 项目管理表格 分项工程技术交底卡 表格编号项目名称及编 码XXXXXX广场 共5页 楼栋号 分项工程施 工方案名称玻璃幕墙安装技术交 底 工程量XXXXX 分包公司XXXXXXXX公司负责人XXXXX 交底提要：玻璃幕墙安装技术 交底内容： 一、工艺流程 施工准备→测量放线→预埋件处理→连接角码安装→立柱安装→横梁安装→结构玻璃装配组件制作安装→清洁检查→竣工验收 二、施工操作要点 （一）施工准备 1、材料准备：根据图纸及工程情况，编制详细的材料订货供应计划单。 2、施工机具：对所用机具进行检测，确保其性能良好。 3、人员准备：对技术工人进行技术培训、交底。 4、技术准备：熟悉图纸，准备有关图集、质量验收标准和内业资料所用的表格。 （二）测量放线 1、测量依据 测量放线是根据土建单位提供的中心线及标高点进行。幕墙设计一般是以建筑物的轴线为依据，玻璃幕墙的布置应与轴线取得一定的关系。所以必须对已完工的土建结构进行测量。 2、测量方法 建筑物外轮廓测量：根据土建标高基准线复测每一层预埋件标高中心线，据此线检查预埋件标高偏差，并作好记录；找出幕墙立柱与建筑轴线的关系，根据土建轴线测量立柱轴线，据此检查预埋件左右偏差，并作好记录。
整理以上测量结果，确定幕墙立柱分隔的调整处理方案。 幕墙立柱外平面定位：根据设计图纸和土建结构误差确定幕墙立柱外平面轴线距建筑物外平面轴线的距离，在墙面顶部合适位置用钢琴线定出幕墙立柱外平面轴线。 幕墙立柱轴线定位：幕墙前后位置确定后，结合建筑物外轮廓测量结果，用钢琴线定出每条立柱的左右位置。每一定位轴线间的误差在本定位轴线间消化，误差在每个分格间分摊小于2mm。 幕墙立柱标高定位：确定每层立柱顶标高与楼层标高的关系，沿楼板外沿弹出墨线定出立柱顶标高线。 3、测量工具 经纬仪、水准仪（有时也用水平管）和线坠。 （三）立柱制作安装 1、立柱加工 按照施工图进行立柱与套芯的连接，由施工队技术员对工人进行交底放样。连接件、芯套与立杆用螺栓连接，打眼的位置必须准备控制在误差范围内。 2、立柱安装 立柱安装顺序由下至上。 立柱安装：两个操作工人把立柱搬运到安装工作面上，使立柱上已有的中心线和测量时所定的立柱站线（钢琴线）重合，立柱顶和测量时所定的标高控制线水平，另一焊工把连接件临时点焊在预埋钢板上，然后调整立柱位置。 一面幕墙立柱安装完毕，经检查位置准确、安装牢固后，再按焊缝要求加焊。立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差应大于3mm；相邻两根立柱安装标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm；相邻两根立柱的距离偏差不应大于2mm。 （四）横梁制作安装 1、横梁在加工场地加工好后送安装面安装。 2、横梁位置测量 用水准仪把楼层标高线引到立柱上。以楼层标高线为基准，在立柱侧面标出横梁位置。每一层间横梁分隔的误差在本层内消化，不得积累。 3、横梁安装 将横梁安装在立柱的预定位置，要求安装牢固、接缝严密。同一层横梁的安装应由下向上进行，当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。相邻两根横梁的水平标高偏差不应大于1mm。同层标高偏差：当一幅宽度小于或等于35m时，不应大于5mm；当一幅宽度大于35m时，不应大于7mm。 （五）保温防火材料安装
工程监理要掌握的知识 一．监理的基本概念 从新中国成立直至20世纪80年代，我国固定资产投资基本上是由国家统一安排计划，由国家统一财政拨款。这时我国进入了改革开放的新时期，国务院决定在基本建设和建筑业领域采取一些重大的改革措施，例如，投资有偿使用（即“拨改贷”）、投资包干责任制、投资主体多元化、工程招标投标制等。在这种情况下，改革传统的建设工程管理形式，已经势在必行。在此基础上，建设部于1988年发布了“关于开展建设监理工作的通知”，明确提出要建立建设监理制度。建设工程监理制于1988年开始试点，5年后逐步推开，1997年《中华人民共和国建筑法》以法律制度的形式作出规定，国家推行建设工程监理制度，从而使建设工程监理在全国范围内进入全面推行阶段。 1.监理的定义是什么？ 答：监理--执行者，根据一定的准则或标准对某些行为主体的某些行为进行监督管理。 2.什么是建设工程监理？ 答：建设工程监理是指具有相应资质的监理单位受工程项目建设单位的委托，依据国家有关工程建设的法律、法规，经建设主管部门批准的工程项目建设文件、建设工程委托监理合同及其他建设工程合同，对工程建设实施的专业化监督管理。 3.简述监理单位与建设设单位、承包单位之间的关系 答：监理单位必须与建设单位签订建设工程委托监理合同。建设单位应将委托监理合同的相关授权书面通知承包单位。建设单位与承包单位之间在委托监理合同范围内的联系活动应当通过监理单位进行。 4. 建设工程监理的监理对象、行为主体、实施前提是什么？ 答：建设工程监理的对象是建设工程项目，建设监理行为主体是工程监理企业，建设工程监理实施的前提是业主的委托，建设工程监理的实施是一个履行合同的过程。 5. 监理单位的工作内容是什么？以什么为重点？ 答：建设工程监理工作的主要内容包括：协助建设单位进行工程项目可行性研究，优选设计方案、设计单位和施工单位，审查设计文件，控制工程质量、造价和工期，监督、管理建设工程合同的履行，以及协调建设单位与工程建设有关
建筑玻璃幕墙工程施工要点及管理措施俞旭东 发表时间：2019-05-14T11:07:36.917Z 来源：《建筑学研究前沿》2019年2期作者：俞旭东 [导读] 建筑玻璃幕墙项目既满足现今可持续发展绿色建筑理念，并且对于生态技术发展起到推动作用。 浙江中源幕墙装饰集团有限公司浙江省杭州市 310000 摘要：建筑玻璃幕墙项目既满足现今可持续发展绿色建筑理念，并且对于生态技术发展起到推动作用。此文针对建筑玻璃幕墙项目施工要点展开研究，并提出了建筑玻璃幕墙项目的施工管理方法。 关键词：建筑；玻璃幕墙；要点分析；施工管理方法 玻璃幕墙属于公共建筑当中运用较为普遍的构造形式，现今广泛运用到多层以及高层建筑外立面中，具有较高的经济行、可靠性以及安全性。玻璃幕墙的设计以及安装制作过程我国已经制定了相应的标准要求，以此来保障玻璃幕墙项目质量。 1、建筑玻璃幕墙项目施工要点分析 1.1测量技术要点分析 测量技术属于影响玻璃幕墙安装质量的一个重要方面，所以一定要保证检测结果符合相应要求标准。通常测量主要包含，玻璃安装测量放线以及预埋件测量放线。这当中的内容不仅包含垂直、水平与立面放线，而且包含着分割放线。如果需要调节测量误差需要重视平面内外的误差全都需要调节。平面的外误差调节，测量到平面误差以后，对存在平面外误差的一些立柱进行调节。在调整过程中，需要用木块轻轻敲打竖龙骨，必要情况要松开对螺栓进行调节，如果依旧不能有效调节就需要拆除重新安装。对平面内的垂直误差调节，三维误差的调节，这时候需要展开综合分析，一定考虑到兼顾性。调节误差的时候需要避免出现新的误差，且要借助经纬仪核验调节的结果。 1.2建筑玻璃幕墙项目施工要点分析 （1）依照设计图纸以及实际场地状况，做好玻璃板块尺寸制作加工以及包装的完善工作，之后把它们运输至工地中的安全区域。（2）借助不锈钢螺栓以及铝制压块对玻璃固定扇板施行框格对中固定，其固定间距应当控制到350毫米，玻璃之间的交缝控制在15毫米。 （3）利用两个φ16英寸铰链与ST4.85X15的自攻螺丝来固定玻璃开启扇，且要装设限位防风铰链保证开启扇强度满足要求。 （4）胶缝的清洁工作，玻璃板块与铝框接缝间要填充φ20毫米的泡沫条，贴上铝合金保护膜，灌注足量耐候胶。要重视胶厚需要依照图纸与要求标准进行控制，并且胶缝需要保证光滑均匀、平整饱满。安装的时候保证平面度的误差处于±3毫米范围，竖缝直线度的误差控制到±3毫米，横缝直线度的误差控制到±3毫米范围，拼缝宽度的误差保持在±1.5毫米间。 （5）扣盖安装工作，在安装之前应当调节内压板至水平方向才能安装，安装扣盖的时候应当通过橡胶锤锤击安装。 （6）开展打胶工作之前应当在缝隙两边各贴一层保护胶纸，在注胶之后将胶缝抹平，在注胶完成后将保护胶纸撕除。且需要做好相应的养护工作。 2、建筑玻璃幕墙工程的施工管理措施 2.1玻璃幕墙的材料管理工作 玻璃幕墙所用材料包含，结构胶、型钢、密封材料以及玻璃之类。要保证全部材料都应当符合既定的要求标准，不管何种材料在出入场时都应当进行抽样检测工作，而且要做好对材料化学成分与力学性能的分析研究，测试达标之后才可以投入运用。玻璃属于玻璃幕墙之中的重要材料，应当选择辐射低的断热型材玻璃。低辐射玻璃能够对红外线进行反射，夏季可以节约制冷花费，在冬季能够降低热量散失。而断热型材特点为高强度、高热阻且结构坚固，其抗风性能、气密水密性能以及隔音性能都是较强的。 2.2工程施工质量管理 在进行施工工作之时，对于建筑结构的外立面要展开放线测量，要检查所测量结果能否和设计图纸保持一致。若是存在偏差问题，应当分析其中偏差，在必要情况下能够调节幕墙的制作尺寸。放线过程中应当借助激光经纬仪对各位置控制线进行垂直标定，且采取水准仪对各个楼层水平线进行标定，在测量之时应当保证所有控制线闭合。 玻璃幕墙中全部的外露金属构件都应当平整均匀，绝对不可以存在变形、波纹以及紧固件凹进与突出问题。所有构件的标高都应保证精准，外表不可以出现划伤与擦伤问题，而且不可以存在条纹与斑点。玻璃安装过程中，玻璃的边缘应当和龙骨之间留出充足间隙。特别对于玻璃镀膜侧来说必须谨慎，避免对玻璃造成污染。安装之后玻璃表面保证整平，绝不能发生翘曲问题。玻璃之的胶条与橡胶条嵌塞应保证密实性，胶条的接口位置应该借助密封胶进行填充。注胶之前首先要清洁四边铝框与玻璃边缘，避免出现铁锈与砂浆。接缝中要应用两面粘结法，起到防渗漏作用。在密封的时候应当保证挤缝光滑平整饱满。而且应当重视每层之间防火保温材料都应填充紧密。幕墙保护工作可以很大程度增强其耐久性，因此对于所有构件与玻璃都要做好保护。 2.3玻璃幕墙防渗水施工管理 （1）依照要求标准进行施工，在施工过程之中，对于防渗性要进行分层检测，便于展开修补工作，有效控制渗漏问题。幕墙沉降缝、温度缝以及伸缩缝都应做好处理，不仅要保证立面的美观性，而且达到缝两侧的结构变形标准。 （2）使用嵌缝耐候硅酮密封胶进行注胶的时候需要重视对铝合金型材、玻璃四边铝框以及玻璃板材进行清洁，保证没有灰尘、砂浆、油漆、水以及铁锈，且粘结面需要保证干燥性。进而保证密封胶有效粘结。此种密封胶的接缝内应当保证两面粘结，不能三面粘结，如此一来胶受拉情况下，极易撕裂，这样就无法起到防渗漏与密封功能。为避免三面粘结的形成，在施工之前，需要将无粘结胶带以及聚氯乙烯发泡等材料用于缝隙的底端，保证缝隙底端和胶的有效分离。 （3）幕墙横梁与立柱的垂直度与安装误差应当控制到施工标准之内。而立柱接头依照结构规范需要预留15毫米缝隙，运用套筒法进行连接，如此就能使挠度变形与温度变形造成的影响被消除掉，立柱和横梁两端连接位置需要垫上弹性橡胶垫，且橡胶垫需要保证有30%左右的压缩量，进而满足横向温度变形标准。避免出现幕墙裂缝，对于加强防水性具有很好的作用。 2.4玻璃幕墙安全管理 玻璃幕墙安全管理主要包含施工环节以及正常使用环节，安全属于工程管理的要素，只有强化技术管理工作，才可以确保安全性。安

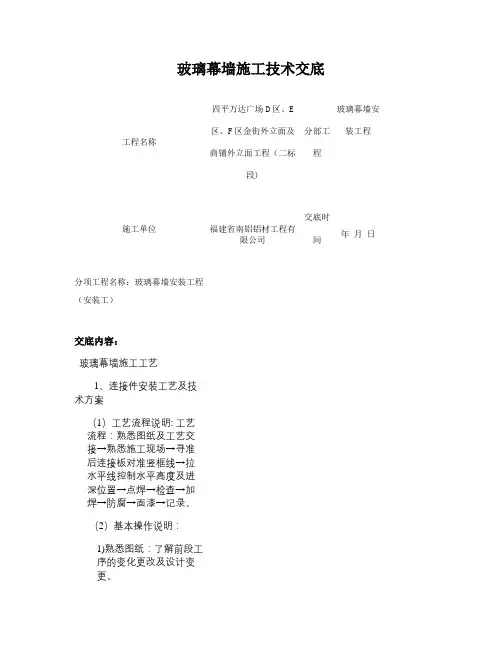

玻璃幕墙施工技术交底 四平万达广场D区玻璃 、E区、F分幕 区金街外部墙工程名称 立面及商工安 铺外立面程装 施工单位 分项工程名称:玻璃幕墙安装工程（安装工） 交底内容: 玻璃幕墙施工工艺 1、连接件安装工艺及技术方案 （1）工艺流程说明： 工艺流程：熟悉图纸及工艺交接→熟悉施工现场→寻准后连接板对准竖框线→拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→面漆→记录。工程（二 标段） 交福建省南底铝铝材工 程有限公时 司 间 工 程 年 月 日
