一、填空题（每空1分，34分）
1、实现有源逆变的条件
为
和。
2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正
组状态、状态、反组状
态、状态。
3、在有环流反并联可逆系统中，环流指的是只流经而不流经
的电流。为了减小环流，一般采用αβ状态。
4、有源逆变指的是把能量转变成能量后送
给装置。
5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够
的电流，晶闸管才能导通。
6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时
与电路会出现失控现象。
7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为 H Z；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为 H Z；这说
明电路的纹波系数
比电路要小。
8、造成逆变失败的原因
有、、、
等几种。
9、提高可控整流电路的功率因数的措施
有、、
、等四种。
10、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去
掉脉冲，晶闸管又会关断。
三、选择题（10分）
1、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差度。
A 、180度； B、60度； C、360度； D、120度；
2、α= 度时，三相半波可控整流电路，在电阻性负载时，输出电压波形处于连续和断续的临界状态。
A、0度；
B、60度； C 、30度； D、120度；
3、通常在晶闸管触发电路中，若改变的大小时，输出脉冲相位产生移动，达到移相控制的目的。
A、同步电压；
B、控制电压；
C、脉冲变压器变比；
4、可实现有源逆变的电路为。
A、单相全控桥可控整流电路
B、三相半控桥可控整流电路
C、单相全控桥接续流二极管电路
D、单相半控桥整流电路
5、由晶闸管构成的可逆调速系统中，逆变角βmin选时系统工作才可靠。
A、300~350
B、100~150
C、00~100
D、00
四、问答题（每题9分，18分）
1、什么是逆变失败？形成的原因是什么？
2、为使晶闸管变流装置正常工作，触发电路必须满足什么要求？
五、分析、计算题：（每题9分，18分）
1、三相半波可控整流电路，整流变压器的联接组别是D/Y—5，锯齿波同步触发电路中的信号综合管是NPN型
三极管。试确定同步变压器TS的接法钟点数为几点钟时，触发同步定相才是正确的，并画出矢量图。（8分）
2、如图所示：变压器一次电压有效值为220V，二次各段电压有效值为100V，电阻性负载，R=10Ω，当控制角α=90o时，求输出整流电压的平均值U d，负载电流I d，并绘出晶闸管、整流二极管和变压器一次绕组电流的波形。（10分）
一、填空题
1、要有一个直流逆变电源，它的极性方向与晶闸管的导通方向一致，其幅极应稍大于逆变桥直流侧输出的平均电压；逆变桥必须工作在β<90o（即α>90o）区间，使输出电压极性与整流时相反，才能把直流能量逆变成交流能量反送到交流电网。
2、整流，逆变，整流，逆变，
3、变流桥，不流经负载，α>β，
4、直流，交流，电网的，
5、正向，正向门极，门极触发，
6、单相桥式半控整流桥，三相桥式半控整流桥，
7、 150，300，三相桥式全控整流桥，三相半波可控流电路，
8、逆变桥晶闸管或元件损坏，供电电源缺相，逆变角太小，触发脉冲丢失或未按时到达，
9、小控制角运行，增加电源相数，多组变流装置串联运行并进行控制，增加电容补偿装置，
10、掣住，触发脉冲，san 1、 A；2、C；3、B；4、A；5A；
四、1、逆变失败指的是：逆变过程中因某种原因使换流失败，该关断的器件末关断，该导通的器件末导通。从而使逆变桥进入整流状态，造成两电源顺向联接，形成短路。逆变失败后果是严重的，会在逆变桥与逆变电源之间产
生强大的环流，损坏开关器件。产生逆变失败的原因：一是逆变角太小；二是出现触发脉冲丢失；三是主电路器件损坏；四是电源缺相等。
2、 A 、触发电路必须有足够的输出功率；
A 、 触发脉冲必须与主回路电源电压保持同步；
B 、 触发脉冲要有一定的宽度，且脉冲前沿要陡；
C 、 触发脉冲的移相范围应能满足主电路的要求；
五、1、由于采用锯齿波同步触发电路，用NPN 三极管做综合管，故同步电压应滞后于晶闸管阳极电压180o
相位角。并画出矢量图如下：同步变压器的联接组别应选择D/Y=11。
2、输出电压平均值为：
πωωωωππππ2222023)(sin 22)(sin 21U t td t td U U d =??????+=??
π10232U R U I d d ==
变压器一次侧电流波形I I1，整波二极管管电流I VD ，两只晶闸管电流的波形合成电流I VT ， 如右图所示：
一．填空（共15分，1分/空）
1.电力电子技术通常可分为（）技术和（）技术两个分支。
2.按驱动电路信号的性质可以将电力电子器件分为（）型器件和（）型器件两类，晶闸管属于其中的（）型器件。
3.晶闸管单相桥式全控整流电路带反电动势负载E时（变压器二次侧电压有效值为U2，忽略主电路各部分的电感），与电阻负载时相比，晶闸管提前了电角度δ停止导电，δ称为（）角，数量关系为δ=（）。
4.三相桥式全控整流电路的触发方式有（）触发和（）触发两种，常用的是（）触发。
5.三相半波可控整流电路按联接方式可分为（）组和（）组两种。
6.在特定场合下，同一套整流电路即可工作在（）状态，又可工作在（）状态，故简称变流电路。
7.控制角α与逆变角β之间的关系为（）。
二．单选
1．采用（）是电力电子装置中最有效、应用最广的一种过电流保护措施。
A.直流断路器
B. 快速熔断器
C.过电流继电器
2．晶闸管属于（）。
A.不可控器件
B. 全控器件
C.半控器件
3．单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（）。
A．180O B.90O C.120O
4．对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差（）度。
A.60
B. 180
C. 120
5．把交流电变成直流电的是（）。
A. 逆变电路
B.整流电路
C.斩波电路
三．多选（共10分，2分/题）
1．电力电子器件一般具有的特征有。
A.所能处理电功率的大小是其最重要的参数
B.一般工作在开关状态
C.一般需要信息电子电路来控制
D.不仅讲究散热设计，工作时一般还需接散热器
2．下列电路中，不存在变压器直流磁化问题的有。
A.单相全控桥整流电路
B.单相全波可控整流电路
C.三相全控桥整流电路
D.三相半波可控整流电路
3．使晶闸管关断的方法有。
A.给门极施加反压
B.去掉阳极的正向电压
C.增大回路阻抗
D.给阳极施加反压
4．逆变失败的原因有。
A.触发电路不可靠
B.晶闸管发生故障
C.交流电源发生故障
D.换相裕量角不足
5．变压器漏抗对整流电路的影响有。
A.输出电压平均值降低
B.整流电路的工作状态增多
C.晶闸管的di/dt减小
D.换相时晶闸管电压出现缺口
五．简答（共12分，6分/题）
1．晶闸管的导通条件和关断条件。
晶闸管的导通条件:加正向阳极电压，同时加上足够的正向门极电压。
2 晶闸管的关断条件：利用外加电压和外电路的作用使流过晶闸管的电流小于维持电流，晶闸管即关断，在实际电路中常采用使阳极电压反向、减小阳极电压、或增大回路阻抗等方式。（3分）
2．逆变产生的条件及对可进行有源逆变的电路的要求。
逆变产生的条件：①要有直流电动势，其极性须和晶闸管导通方向一致，其值应大于变流电路直流侧的平均电压。②要求晶闸管的控制角α〉π/2，使U d为负值。（4分）
欲实现有源逆变，只能采用全控电路，半控桥或有续流二极管的电路不能实现有源逆变。（2分）
六．计算（共48分，12分/题）
1．单相桥式全控整流电路带阻感性负载，U2=220V， R=5Ω，L足够大，α=60o时，①求整流输出平均电压U d、电流I d ，变压器二次电流有效值I2;②考虑安全裕量，确定晶闸管的额定电压和额定电流。
2．单相桥式全控整流电路带反电动势负载，已知U2=100V，E=60V，R=3Ω，α=30o，电抗L足够大，求输出平均电压U d 、输出平均电流I d，流过晶闸管电流平均值I dVT和有效值I VT，变压器二次侧电流有效值I2和容量S2。
3．三相桥式全控整流电路带阻感性负载，L足够大，R=5Ω，U2=220V，求α=60o时输出平均电压U d 、输出平均电流I d，流过晶闸管电流平均值I dVT和有效值I VT，变压器二次侧电流有效值I2和容量S2。
4．三相半波可控整流电路如图，U2=100V，E=30V，R=1Ω，L足够大，问α=90o时，U d=？I d =？如若α=120o， I d =？
此时电路能工作在有源逆变状态吗？为什么？
二．填空（共15分，1分/空）
1.电力电子器件制造（技术）变流（技术）
2.电流驱动（型）电压驱动（型）电流驱动（型）
3.停止导电(角)
4.双脉冲（触发）宽脉冲（触发）双脉冲（触发）
5.共阴极（组）共阳极（组）
6.整流（状态）逆变（状态）
7.α+β=π（或β=π-α或α=π-β）
三．（共10分）1.B; 2.C; 3.B; 4.C; 5.A
四．（共10分）1.ABCD; 2.ABC; 3.BCD; 4.ABCD; 5.ABCD
五．计算（共48分，12分/题）
1.解:①因为L足够大，所以
U d=0.9U2cosα=99V
I d =U d/R=19.8A
I2= I d =19.8A（每步2分）
②晶闸管正常工作时所承受的峰值电压为2U2
考虑安全裕量，则其额定电压U TN=(2～3)2U2=(2～3)311V（3分）
流过晶闸管的电流有效值为I VT= I d /2=14A
考虑安全裕量，则其额定电流I T(AV)=(1.5～2)I VT/1.57=(1.5～2)8.9A（3分）
2. 解:因为L足够大，所以
U d=0.9U2cosα= 77.94V I d =(U d-E)/R=5.98A
I dVT= I d /2=2.99A I VT= I d /2=4.22A
I2= I d =5.98A S2= U2I2=598VA（每步2分）
3. 解:因为L足够大，所以
U d=2.34U2cosα= 257.4V
I d =U d/R=51.48A
I dVT= I d /3=17.16A
I VT= I d /3=29.72A
I2= 3/2I d（或2I VT）=42.03A
S2= 3U2I2=27738.57VA（每步2分）
4. 解: L足够大,α=90o时 U d=1.17U2cosα=0V（2分）
I d =(U d-E)/R =(0-(-30))/1=30A（2分）
α=120o时,
U d=1.17U2cosα=-58.5V
因为|U d|>|E|,不满足产生逆变的条件，（4分）所以电路不能工作在有源逆变状态。（2分）此时I d =0。（2分）
一、填空（30分）
1、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为与两大类。
2、对异步电动机实施变频调速控制，通常的控制方式有、
、、
等四种。
3、PWM逆变电路的控制方法有、、三种。其中调制法又可分为、两种。
4、通常变流电路实现换流的方式
有 、 、 、 四种。
5、在单相交流调压电路中，负载为电阻性时移相范围是 ，负载是阻感性时移相范围是 。
6、在电力晶闸管电路中，常用的过电压保护
有 ； ；
； 和 等几种。
7、提高变流置的功率因数的常用方法有 、 、 、 几种。
8、目前常用的具有自关断能力的电力电子元件
有 、 、 、 几种。
三、选择题 （10分）
1、在下面几种电路中，不能实现有源逆变的电路有哪几种 。
A 、三相半波可控整流电路。
B 、三相半控整流桥电路。
C 、单相全控桥接续流二极管电路。
D 、单相半控桥整流电路。
2、在有源逆变电路中，逆变角β的移相范围应选 为最好。
A 、β=90o∽180o，
B 、β=35o∽90o，
C 、β=0o∽90o，
3、晶闸管整流装置在换相时刻（例如：从U 相换到V 相时）的输出电压等于 。
A 、U 相换相时刻电压u U ，
B 、V 相换相时刻电压u V ，
C 、等于u U +u V 的一半即：
4、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相隔角度符合
要求。请选择 。
5、晶闸管触发电路中，若使控制电压U C =0，改变 的大小，可使直流电动机负载电压U d =0，使触发角α=90o。达到调定移相控制范围，实现整流、逆变的控制要求。
2v U u u +
A、同步电压，
B、控制电压，
C、偏移调正电压。
四、问答题（20分）
1、根据下图简述升压斩波电路的基本工作原理。（图中设：电感L、与电容C足够大）
2、单相桥式半控整流电路，电阻性负载。当控制角
α=90o时，画出：负载电压u d、晶闸管VT1电压u VT1、整流二极管VD2电压u VD2，在一周期内的电压波形图。
五、计算题（20分）
1、在图示升压斩波电路中，已知E=50V，负载电阻R=20Ω，L值和C值极大，采用脉宽调制控制方式，当T=40μs，t on=25μs时，计算输出电压平均值U0，输出电流平均值I0。
U
0=133.3V；I0=6.67A；
2、三相桥式全控整流电路，U2=100V，带电阻电感性负载，R=5Ω，L值极大。当控制角α=60o时，求：
A、画出u d、i d、i VT1、的波形。
B、计算负载平均电压U d、平均电流I d、流过晶闸管平均电流I dVT和有效电流I VT的值。
U d=117V； I d=23.4A； I dVT=7.8A； I VT=13.5A；
E
t T U off =0
一、1、 零电压电路，零电流电路，
2、 恒压频控制，转差频率控制，矢量控制，直接转矩控制，
3、 计算法，调制法，跟踪控制法。异步调控法，同步调控法，
4、 器件换流，电网换流，负载换流，强迫换流，
5、 π→0， π?→，
6、 避雷器；阻容吸收；硒堆；压敏电阻；整流式阻容吸收；
7、 减小触发角；增加整流相数；采用多组变流装置串联供电；设置补偿电容。
8、 GTO ；GTR ；MOSFET ；IGBT ；三、 1、B ；C ；D ；2、B ；3、C ；4、B ；5、C ； 四、问答题
1、 当V 处于通态时，电源E 向电感L 充电，设充电电流为I 1，L 值很大，I 1基本恒定，同时电容C 向负载供电，C 很大，使电容器电压U 0基本不变，设V 处于通态的时间为t on ，在t on 时间内，电感L 上积蓄的能量为EI 1t on ；当V 处于断态时，E 与L 同时向电容充电，并向负载R 提供能量。设V 处于断态的时间为t off ，在t off 时间内L 释放的能量为（U 0-E ）I 1t off ，在一周期内L 积蓄的能量与释放的能量相等。可求
得： 分析不难看出该斩波电路是升压斩波电路。
2、
（u d ） （u VT1）
（u VD1）
1、请在空格内标出下面元件的简称：电力晶体管 GTR ；可关断晶闸管 GTO ；功率场效应晶体管 MOSFET ；绝缘栅双极型晶体管IGBT ；IGBT 是MOSFET 和 GTR 的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率 、 触发脉冲前沿要陡幅值要高和 触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流电抗器。 。
4、在电流型逆变器中，输出电压波形为 正弦波 波，输出电流波形为 方波波。
5、型号为KS100-8的元件表示双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为 100A 安。
6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂 上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂 上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会 增加、 、正反向漏电流会 下降、 ；当温度升高时，晶闸管的触发电流会 下降、 、正反向漏电流会 增加 。
8、 在有环流逆变系统中，环流指的是只流经 两组变流器之间 而不流经 负载 的电流。环流可在电路中
加 电抗器 来限制。为了减小环流一般采用控制角α = β的工作方式。
9、常用的过电流保护措施有 快速熔断器 、 串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降 。（写出四种即可）
10、逆变器按直流侧提供的电源的性质来分，可分为 电压型 型逆变器和 电流型 型逆变器，电压型逆
变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用 电容 器进行滤波，电压型三相桥式逆
变电路的换流是在桥路的 本桥元件之间元件之间换流，每只晶闸管导电的角度是 180o 度；而电
流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用 电感 滤波，电流型三相桥式
逆变电路换流是在 异桥元件之间元件之间换流，每只晶闸管导电的角度是 120o
11、直流斩波电路按照输入电压与输出电压的高低变化来分类有 降压 斩波电路； 升压 斩波电路；
升降压 斩波电路。
12、由晶闸管构成的逆变器换流方式有负载 换流和 强迫 换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源、 逆变器与 无源 逆变器两大类。
14、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管 ； 200表示表示 200A ，9表示
900V 。
15、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触
发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功率的晶闸管。
17、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为 零
电流开关 与 零电压开关 两大类。
18、直流斩波电路在改变负载的直流电压时，常用的控制方式有 等频调宽控制；等宽调频控制；脉宽与频率同时控制 三种。
19、由波形系数可知，晶闸管在额定情况下的有效值电流为I Tn 等于 1.57 倍I T （AV ），如果I T （AV ）=100安培，则
它允许的有效电流为 157 安培。通常在选择晶闸管时还要留出 1.5—2 倍的裕量。
20、通常变流电路实现换流的方式有 器件换流，电网换流，负载换流，强迫换流四种。
21、在单相交流调压电路中，负载为电阻性时移相范围是 π→0 ，负载是阻感性时移相范围是
π?→ 。
22、在电力晶闸管电路中，常用的过电压保护有 避雷器；阻容吸收；硒堆；压敏电阻；整流式阻容吸收等几种。
23、。晶闸管的维持电流I H 是指在温40度以下 温度条件下，门极断开时，晶闸管从较大通态电流下降到刚好能保持导通所必须的最小 阳极 电流。
25、普通晶闸管的图形符号是 ，三个电极分别是 阳极A ， 阴极K 和门极G 晶闸管的导通条件是阳极加正电压，阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流I H 时，导通的晶闸管关断。.。
27、绝缘栅双极型晶体管是以 电力场效应晶体管栅极； 作为栅极，以 以电力晶体管集电极和发射极 复
合而成。
28、在电力晶闸管电路中，常用的过电流保护有快速熔断器；电路串电抗器；过流时快速移相；直流快速开关；等几种。
29、晶闸管的换相重叠角与电路的触发角α；变压器漏抗X B；平均电流I d；电源相电压U2。等到参数有关。
。三相半波可控整流电路中，晶闸管承31
2
。（电源相电压为U2）
2
32、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用
大于60o小于120o的宽脉冲，触发；二是用脉冲前沿相差60o的双窄脉冲触发。
35、带平衡电抗器的双反星形电路，变压器绕组同时有两相相导电；晶闸管每隔60度换一次流，每只
晶闸管导通120度，变压器同一铁心柱上的两个绕组同名端相反，所以以两绕组的电流方向也相反，因此变压器的铁心不会被磁化。
36、三相桥式全控整流电路是由一组共阴极三只晶闸管和一组共阳极的三只晶闸管串联后构成的，
晶闸管的换相是在同一组内的元件进行的。每隔60度换一次相，在电流连续时每只晶闸管导通120度。要使电路工作正常，必须任何时刻要有两只晶闸管同时导通，，一个是共阴极的，另一个是共阳极的元件，且要求不是不在同一桥臂上的两个元件。
37、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为控制角角，用α表示。
38、一般操作引起的过电压都是瞬时尖峰电压，经常使用的保护方法是阻容保护、
而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有压敏电阻和硒堆.
39、交流零触发开关电路就是利用过零触发方式来控制晶闸管导通与关断的。
40、型号为KS100-8的元件表示双向晶闸管管、它的额定电压为800V、伏、额定电流为100A
安。
41、实现有源逆为的条件为要有一个直流逆变电源，它的极性方向与晶闸管的导通方向一致，其幅极应稍大于逆变桥直流侧输出的平均电压；逆变桥必须工作在β<90o（即α>90o）区间，使输出电压极性与整流时相反，才能把直流能量逆变成交流能量反送到交流电网。
42、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组整流状态、
逆变状态、反组整流状态，逆变状态。
43、有源逆变指的是把直流能量转变成交流能量后送给电网的装置。
44、给晶闸管阳极加上一定的正向电压；在门极加上正向门极电压，并形成足够的门极触发
电流，晶闸管才能导通。
45、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时单相桥式半控整流桥，，与三相桥式半控整流桥电路会出现失控现象。
46、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为150 H Z；而三相全控桥整流电路，输出
到负载的平均电压波形脉动频率为300 H Z；这说明三相桥式全控整流桥电路的纹波系数比三相半波可控流电路电路要小。
47、造成逆变失败的原因有逆变桥晶闸管或元件损坏，供电电源缺相，逆变角太小，触发脉冲丢失或未按时到达，等几种。
48、晶闸管在触发开通过程中，当阳极电流小于掣住电流之前，如去掉触发脉冲
脉冲，晶闸管又会关断。
49、对三相桥式全控变流电路实施触发时，如采用单宽脉冲触发，单宽脉冲的宽度一般
取90o度较合适；如采用双窄脉冲触发时，双窄脉冲的间隔应为60o度。
50、三相半波可控整流电路电阻性负载时，电路的移相范围0o--150o，三相全控桥电阻性负载时，电路的移
相范围0o--120o，三相半控桥电阻性负载时，电路的移相范围0o--150。
51、锯齿波触发电路的主要环节是由同步环节；锯齿波形成；脉冲形成；整形放大；强触发及输出环节组
成。
选择题：
1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差 A 度。
A、180°，
B、60°， c、360°， D、120°
2、α为 C 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A，0度， B，60度， C，30度， D，120度，
3、晶闸管触发电路中，若改变 B 的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、同步电压，
B、控制电压，
C、脉冲变压器变比。
4、可实现有源逆变的电路为 A 。
A、三相半波可控整流电路，
B、三相半控桥整流桥电路，
C、单相全控桥接续流二极管电路，
D、单相半控桥整流电路。
5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理 A 。
A、30o-35o，
B、10o-15o，
C、0o-10o，
D、0o。
6、在下面几种电路中，不能实现有源逆变的电路有哪几种 BCD 。
A、三相半波可控整流电路。
B、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。
D、单相半控桥整流电路。
7、在有源逆变电路中，逆变角β的移相范围应选 B 为最好。
A、β=90o∽180o，
B、β=35o∽90o，
C、β=0o∽90o，
11、下面哪种功能不属于变流的功能（ C ）
A、有源逆变
B、交流调压
C、变压器降压
D、直流斩波
12、三相半波可控整流电路的自然换相点是( B )
A、交流相电压的过零点；
B、本相相电压与相邻相电压正、负半周的交点处；
C、比三相不控整流电路的自然换相点超前30°；
D、比三相不控整流电路的自然换相点滞后60°。
13、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（ B ）
A、700V
B、750V
C、800V
D、850V
14、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( D )
A、0o-90°
B、0o-120°
C、0o-150°
D、0o-180°
15、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差 A 度。
A 、180度； B、60度； C、360度； D、120度；
16、可实现有源逆变的电路为 A 。
A、单相全控桥可控整流电路
B、三相半控桥可控整流电路
C、单相全控桥接续流二极管电路
D、单相半控桥整流电路
17、由晶闸管构成的可逆调速系统中，逆变角βmin选 A 时系统工作才可靠。
A、300~350
B、100~150
C、00~100
D、00
18、α= B 度时，三相全控桥式整流电路带电阻负载电路，输出负载电压波形处于连续和断续的临界状态。
A、0度；
B、60度；
C、30度；
D、120度；
19、变流装置的功率因数总是 C 。
A、大于1；
B、等于1；
C、小于1；
20、变流器工作在逆变状态时，控制角α必须在 D 度。
A、0°-90°；
B、30°-120°；
C、60°-150°；
D、90°-150°；
21、三相半波可控整流电阻性负载电路，如果三个晶闸管采用同一相触发脉冲，α的移相范围 D 。
A、0o--60o；
B、0o--90o；
C、0o--120o；
D、0o--150o；
23、在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是 A 。
A、0°～90°
B、0°～180°
C、90°～180°
24、三相全控桥式整流电路带电阻负载，当触发角α=0o时，输出的负载电压平均值为 D 。
A、0.45U2；
B、0.9U2；
C、1.17U2；
D、2.34U2；
25、变流装置的功率因数总是 C 。
A、大于1；
B、等于1；
C、小于1；
26、三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是 A 度。
A、0°-90°；
B、30°-120°；
C、60°-150°；
D、90°-150°；
问答分析题
1、晶闸管两端并联R、C吸收回路的主要作用有哪些？其中电阻R的作用是什么？
R、C回路的作用是：吸收晶闸管瞬间过电压，限制电流上升率，动态均压作用。R的作用为：使L、C形成阻尼振荡，不会产生振荡过电压，减小晶闸管的开通电流上升率，降低开通损耗。、
2、实现有源逆变必须满足哪两个必不可少的条件？
直流侧必需外接与直流电流Id同方向的直流电源E，其数值要稍大于逆变器输出平均电压Ud，才能提供逆变能量。
逆变器必需工作在β<90o（α>90o）区域，使Ud< 0,才能把直流功率逆变为交流功率返送电网。
3、晶闸管触发的触发脉冲要满足哪几项基本要求？
A:触发信号应有足够的功率。
B触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
C：触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。
4、单相桥式半控整流电路，电阻性负载。当控制角
α=90o时，画出：负载电压u d、晶闸管VT1电压u VT1、整流二极管VD2电压u VD2，在一周期内的电压波形图。
6、什么是逆变失败？逆变失
败后有什么后果？形成的原
因是什么
逆变失败指的是：逆变过程中因某种原因使换流失败，该关断的器件末关断，该导通的器件末导通。从而使逆变桥进入整流状态，造成两电源顺向联接，形成短路。逆变失败后果是严重的，会在逆变桥与逆变电源之间产生强大的环流，损坏开关器件。产生逆变失败的原因：一是逆变角太小；二是出现触发脉冲丢失；三是主电路器件损坏；四是电源缺相等。
7、单相半波可控整流电路，如（1）晶闸管内部短路，（2）晶闸管内部开路，在下面的坐标中画出其直流输出电压Ud和晶闸管两端电压U T的波形。
8、指出下图中①～⑦各保护元件及VD、Ld的名称和作用。
①星形接法的硒堆过电压保护；②三角形接法的阻容过电压保护；
③桥臂上的快速熔断器过电流保护；④晶闸管的并联阻容过电压保护；
⑤桥臂上的晶闸管串电感抑制电流上升率保护；⑥直流侧的压敏电阻过电压保护；
⑦直流回路上过电流快速开关保护；VD是电感性负载的续流二极管；
L d是电动机回路的平波电抗器；
9、为使晶闸管变流装置正常工作，触发电路必须满足什么要求？
A、触发电路必须有足够的输出功率；
B、触发脉冲必须与主回路电源电压保持同步；
C、触发脉冲要有一定的宽度，且脉冲前沿要陡；
D、触发脉冲的移相范围应能满足主电路的要求；
10、下图为一单相交流调压电路，试分析当开关Q置于位置1、2、3时，电路的工作
情况并画出开关置于不同位置时，负载上得到的电压波形。
Q置于位置1：双向晶闸管得不到触发信号，不能导通，负载上无电压。
Q置于位置2：正半周，双向晶闸管Ⅰ+触发方式导通。负半周，由于二极管VD 反偏，双向晶闸管得不到触发信号，不能导通，负载上得到半波整流电压。
Q置于位置3：正半周，双向晶闸管Ⅰ+触发方式导通。负半周，双向晶闸管Ⅲ-触发方式导通，负载上得到近似单相交流电压。
11、在下面两图中，一个工作在整流电动机状态，另一个工作在逆变发电机状态。
（1）、标出U d、E D及i d的方向。
（2）、说明E与U d的大小关系。
（3）、当α与β的最小值均为30度时，控制角α的移向范围为多少？
整流电动机状态：电流方向从上到下，电压方向上正下负，反电势E方向上正下负，Ud大于E，控制角的移相范围0°~90°。
逆变发电机状态：电流方向从上到下，电压Ud方向上负下正，发电机电势E方向上负下正，Ud小于E，控制角的移相范围90°~150°。
电力电子技术试题 第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。 2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高 时，功率损耗主要为__开关损耗__。 3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成， 由于电路中存在电压和电流的过冲，往往需添加_保护电路__。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、 _ 双极型器件_ 、_复合型器件_三类。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 7.肖特基 二极管的开关损耗_小于_快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。 10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。 11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。的__多元集成__结构是为了便于实现门极控制关断而设计的。 的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。 14.电力MOSFET的通态电阻具有__正__温度系数。 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。 的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。 18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属
电力电子技术答案 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 要使晶闸管由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降 到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 、I 、I 。 πππ4 π4 π2 5π4a) b)c) 图1-43 图2-27 晶闸管导电波形 解：a) I d1= π21?π πωω4 )(sin t td I m =π2m I (122+)≈0.2717 I m I 1= ?π πωωπ 4 2 )()sin (21 t d t I m =2m I π 2143+≈0.4767 I m b) I d2 = π1?π πωω4)(sin t td I m =π m I ( 12 2 +)≈0.5434 I m I 2 = ? π π ωωπ 4 2) ()sin (1 t d t I m = 2 2m I π 21 43+ ≈0.6741I m c) I d3=π21?2 )(π ωt d I m =41 I m I 3 =? 2 2 ) (21π ωπt d I m = 2 1 I m 2-5上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、 I m3各为多少? 解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m1≈4767.0I ≈329.35， I d1≈0.2717 I m1≈89.48 b) I m2≈ 6741 .0I ≈232.90, I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314, I d3= 4 1 I m3=78.5 2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益 1α和2α， 由普通晶阐管的分析可得， 121=+αα是器件临界导通的条件。1 21＞αα+两个等效晶体管过饱和而导通；
20××－20××学年第一学期期末考试 《电力电子技术》试卷(A) （时间90分钟 满分100分） （适用于 ××学院 ××级 ××专业学生） 一、 填空题（30分,每空1分）。 1．如下器件：电力二极管（Power Diode ）、晶闸管（SCR ）、门极可关断晶闸管（GTO ）、电力晶体管（GTR ）、电力场效应管（电力MOSFET ）、绝缘栅双极型晶体管（IGBT ）中，属于不可控器件的是________，属于半控型器件的是________，属于全控型器件的是________；属于单极型电力电子器件的有________，属于双极型器件的有________，属于复合型电力电子器件得有 ________；在可控的器件中，容量最大的是________，工作频率最高的是________，属于电压驱动的是________，属于电流驱动的是________。（只写简称） 2．单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为 _，单个晶闸管所承受的最大正向电压和反向电压分别为 和 ；带阻感负载时，α角移相范围为 ，单个晶闸管所承受的最大正向电压和反向电压分别为 和 。 3．直流斩波电路中最基本的两种电路是 和 。 4．升降压斩波电路呈现升压状态时，占空比取值范围是__ _。 5．与CuK 斩波电路电压的输入输出关系相同的有 、 和 。 6．当采用6脉波三相桥式电路且电网频率为50Hz 时，单相交交变频电路的输出上限频率约为 。 7．三相交交变频电路主要有两种接线方式，即 _和 。 8．矩阵式变频电路是近年来出现的一种新颖的变频电路。它采用的开关器件是 ；控制方式是 。 9．逆变器按直流侧提供的电源的性质来分，可分为 型逆变器和 型逆变器。 10．把电网频率的交流电直接变换成可调频率的交流电的变流电路称为 。 二、简答题（18分,每题6分）。 1．逆变电路多重化的目的是什么？如何实现？串联多重和并联多重逆变电路各应用于什么场合？ 2．交流调压电路和交流调功电路有什么异同？ 3．功率因数校正电路的作用是什么？有哪些校正方法？其基本原理是什么？ 三、计算题（40分，1题20分，2题10分，3题10分）。 1．一单相交流调压器，电源为工频220V ，阻感串联作为负载，其中R=0.5Ω，L=2mH 。 试求：①开通角α的变化范围；②负载电流的最大有效值；③最大输出功率及此时电源侧的功率因数；④当2πα＝时，晶闸管电流有效值，晶闸管导通角和电源侧功率因数。 2．.三相桥式电压型逆变电路，工作在180°导电方式，U d =200V 。试求输出相电压的基波幅值U UN1m 和有效值U UN1、输出线电压的基波幅值U UV1m 和有效值U UV1、输出线电压中7次谐波的有效值U UV7。 3 ．如图所示降压斩波电路E=100V ，L 值极大，R=0.5Ω，E m =10V ，采用脉宽调制控制方式，T=20μs ，当t on =5μs 时，计算输出电压平均值U o ，输出电流平均值
《电力电子技术》试卷 一．填空（共15分，1分/空） 1.电力电子技术通常可分为（）技术和（）技术两个分支。 2.按驱动电路信号的性质可以将电力电子器件分为（）型器件和（）型器件两类，晶闸管属于其中的（）型器件。 3.晶闸管单相桥式全控整流电路带反电动势负载E时（变压器二次侧电压有效值为U ，忽略主电路 2 各部分的电感），与电阻负载时相比，晶闸管提前了电角度δ停止导电，δ称为（）角，数量关系为δ=（）。 4.三相桥式全控整流电路的触发方式有（）触发和（）触发两种，常用的是（）触发。 5.三相半波可控整流电路按联接方式可分为（）组和（）组两种。 6.在特定场合下，同一套整流电路即可工作在（）状态，又可工作在（）状态，故简称变流电路。 7.控制角α与逆变角β之间的关系为（）。 二．单选（共10分，2分/题） 1．采用（）是电力电子装置中最有效、应用最广的一种过电流保护措施。 A.直流断路器 B. 快速熔断器 C.过电流继电器 2．晶闸管属于（）。 A.不可控器件 B. 全控器件 C.半控器件 3．单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（）。 A．180O B.90O C.120O 4．对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差（）度。 A.60 B. 180 C. 120 5．把交流电变成直流电的是（）。 A. 逆变电路 B.整流电路 C.斩波电路 三．多选（共10分，2分/题） 1．电力电子器件一般具有的特征有。 A.所能处理电功率的大小是其最重要的参数 B.一般工作在开关状态 C.一般需要信息电子电路来控制 D.不仅讲究散热设计，工作时一般还需接散热器 2．下列电路中，不存在变压器直流磁化问题的有。 A.单相全控桥整流电路 B.单相全波可控整流电路 C.三相全控桥整流电路 D.三相半波可控整流电路 3．使晶闸管关断的方法有。 A.给门极施加反压 B.去掉阳极的正向电压 C.增大回路阻抗 D.给阳极施加反压 4．逆变失败的原因有。 A.触发电路不可靠 B.晶闸管发生故障 C.交流电源发生故障 D.换相裕量角不足 5．变压器漏抗对整流电路的影响有。 A.输出电压平均值降低 B.整流电路的工作状态增多 C.晶闸管的di/dt减小 D.换相时晶闸管电压出现缺口 四．判断（共5分,1分/题） 1.三相全控桥式整流电路带电阻负载时的移相范围是150O。（） 2.晶闸管是一种四层三端器件。（）
电力电子技术期末考试 试题及答案 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
电力电子技术试题 第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。 2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。 3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。 7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。 9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。 10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。 11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。 的__多元集成__结构是为了便于实现门极控制关断而设计的。 的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。 14.电力MOSFET的通态电阻具有__正__温度系数。 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。 的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。 18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_GTO 、GTR 、电力
电力电子技术模拟试题2（开卷，时间：120分钟） （所有答案必须写在答题纸上） 一、填空题（40分，每空1分） 1. GTO的结构是为了便于实现门极控制关断而设计的。 2.GTO的开通控制方式与晶闸管相似，但是可以通过在门极使其关断。 3. GTO导通过程与普通晶闸管一样，只是导通时饱和程度,导通时管压降。 4. GTO最大可关断阳极电流与门极负脉冲电流最大值I GM之比称 为, 该值一般很小，只有左右，这是GTO的一个主要缺点。 5. GTR导通的条件是：且。 6. 在电力电子电路中GTR工作在开关状态, 在开关过程中，在区和 区之间过渡时，要经过放大区。 7. 电力MOSFET导通的条件是：且。 8. 电力MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的、前者的饱和区对应后者的、前者的非饱和区对应后者的。 9.电力MOSFET的通态电阻具有温度系数。 10.IGBT是由和两类器件取长补短结合而成的复合器件10.PWM控制的理论基础是原理，即相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。 11.根据“面积等效原理”，SPWM控制用一组的脉冲（宽度按 规律变化）来等效一个正弦波。 12.PWM控制就是对脉冲的进行调制的技术；直流斩波电路得到的PWM波是等效波形，SPWM控制得到的是等效波形。 13.PWM波形只在单个极性范围内变化的控制方式称控制方式，PWM 波形在正负极性间变化的控制方式称控制方式，三相桥式PWM型逆变电路采用控制方式。 14.SPWM波形的控制方法：改变调制信号u r的可改变基波幅值；改变
电力电子技术 试题（A ） 注：卷面 85分，平时成绩15分 一、 回答下列问题 1、下列器件的分类表中，将符合每一类别的全部选项添入表中。（8分） 选项：（根据选项填空时，只需写选项的代号，如：A,B,….） A. SCR B.GTO C.GTR D.P-MOSFET E.IGBT F.电力二极管 G.MCT 。 2、判断下列各题的正确性，正确的打“√”，不正确的打“×” 。（6分） （1） 某晶闸管，若其断态重复峰值电压为500V ，反向重复峰值电压700V ，则该晶 闸管的额定电压是700V 。（ ） 第 1 页 （共 8 页） 试 题：电力电子技术 班号： 姓名：
（2） 对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波 整流电路、单相半波整流电路和单相全波整流电路。（ ） （3）单相全控桥式变流电路，“阻感——反电势” 负载，已知60β=o ，2100U V =， 50E V =,电路处于可逆变状态。 （ ） 3、画出全控型器件RCD 关断缓冲电路，并分析缓冲电路中各元件作用。（6分） 第 2 页 （共 8 页） 试 题： 电力电子技术 班号： 姓名：
二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下， 回答下列问题。 1、 画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图 （要标明反电势极性）。（5分） 3、设该电路为大电感负载且工作于整流状态，V U 1002=，负载中E=47V ， Ω=5R ,当60α=o 时，试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流 平均值dVT I 。（5分） 第 3 页 （共 8 页） 试 题：电力电子技术 班号： 姓名： u u u 2、当该电路工作于整流状态时，设触发角60α=o 且负载电流连 续，请在图中画出此时整流器 输出电压u d 和晶闸管电流1VT i 在 一个周期内的波形。（5分） i VT10
《电力电子技术》试卷1答案 一、填空（每空1分，36分） 1、请在正确的空格内标出下面元件的简称： 电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。 2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。 3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。 4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。 5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。 6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。 7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。 8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。环流可在电路中加电抗器来限制。为了减小环流一般采控用控制角α大于β的工作方式。 9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。（写出四种即可） 10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ-四种。 二、判断题,（每题1分，10分）（对√、错×） 1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失 控现象。（√） 2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中 一组逆变器工作在整流状态，那么另一组就工作在逆变状态。（×） 3、晶闸管串联使用时，必须注意均流问题。（×） 4、逆变角太大会造成逆变失败。（×） 5、并联谐振逆变器必须是略呈电容性电路。（√） 6、给晶闸管加上正向阳极电压它就会导通。（×） 7、有源逆变指的是把直流电能转变成交流电能送给负载。（×） 8、在单相全控桥整流电路中，晶闸管的额定电压应取U2。（×） 9、在三相半波可控整流电路中，电路输出电压波形的脉动频率为300Hz。（×） 10、变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。 （√） 三、选择题（每题3分，15分）
一、填空题： 1、电力电子技术的两个分支是电力电子器件制造技术和 变流技术 。 2、举例说明一个电力电子技术的应用实例 变频器、 调光台灯等 。 3、电力电子承担电能的变换或控制任务，主要为①交流变直流（AC —DC ）、②直流变交流（DC —AC ）、③直流变直流（DC —DC ）、④交流变交流（AC —AC ）四种。 4、为了减小电力电子器件本身的损耗提高效率，电力电子器件一般都工作在 开关状态，但是其自身的功率损耗（开通损耗、关断损耗）通常任远大于信息电子器件，在其工作是一般都需要安装 散热器 。 5、电力电子技术的一个重要特征是为避免功率损耗过大，电力电子器件总是工作在开关状态，其损耗包括 三个方面：通态损耗、断态损耗和 开关损耗 。 6、通常取晶闸管的断态重复峰值电压UDRM 和反向重复峰值电压URRM 中较 小 标值作为该器件的额电电压。选用时，额定电压要留有一定的裕量，一般取额定电压为正常工作时晶闸管所承受峰值电压的2~3倍。 7、只有当阳极电流小于 维持 电流时，晶闸管才会由导通转为截止。导通：正向电压、触发电流 （移相触发方式） 8、半控桥整流带大电感负载不加续流二极管电路中，电路可能会出现 失控 现象，为了避免单相桥式 半控整流电路的失控，可以在加入 续流二极管 来防止失控。 9、整流电路中，变压器的漏抗会产生换相重叠角，使整流输出的直流电压平均值 降低 。 10、从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度称为 触发角 。 ☆从晶闸管导通到关断称为导通角。 ☆单相全控带电阻性负载触发角为180度 ☆三相全控带阻感性负载触发角为90度 11、单相全波可控整流电路中，晶闸管承受的最大反向电压为 2√2U1 。（电源相电压为U1） 三相半波可控整流电路中，晶闸管承受的最大反向电压为 。（电源相电压为U 2） 12、四种换流方式分别为 器件换流 、电网换流 、 负载换流 、 强迫换流 。 13、强迫换流需要设置附加的换流电路，给与欲关断的晶闸管强迫施加反压或反电流而关断。 14、直流—直流变流电路，包括 直接直流变流电路 电路和 间接直流变流电路 。（是否有交流环节） 15、直流斩波电路只能实现直流 电压大小 或者极性反转的作用。 ☆6种斩波电路：电压大小变换：降压斩波电路（buck 变换器)、升压斩波电路、 Cuk 斩波电路、Sepic 斩波电路、Zeta 斩波电路 升压斩波电路输出电压的计算公式 U= 1E β=1- ɑ 。 降压斩波电路输出电压计算公式： U=ɑE ɑ=占空比，E=电源电压 ☆直流斩波电路的三种控制方式是PWM 、 频率调制型 、 混合型 。 16、交流电力控制电路包括 交流调压电路 ，即在没半个周波内通过对晶闸管开通相位的控制，调节输出电压有效值的电路， 调功电路 即以交流电的周期为单位控制晶闸管的通断，改变通态周期数和断态周期数的比，调节输出功率平均值的电路， 交流电力电子开关即控制串入电路中晶闸管根据需要接通或断开的电路。
德州科技职业学院机电系14级机电专业 期末考试试题 《电力电子技术》试卷 一、选择（每题1.5分，共60分） 1、 晶闸管内部有（ ）个PN 结。 A 、1 B 、2 C 、3 D 、4 2、晶闸管在电路中的门极正向偏压（ ）越好。 A 、越大 B 、越小 C 、不变 D 、越稳定 3、晶闸管的通态电流（额定电流）是用电流的（ ）来表示的。 A 、有效值 B 、最大值 C 、平均值 D 、瞬时值 4、双向晶闸管是用于交流电路中的，其外部有（ ）个电极。 A 、一个 B 、两个 C 、三个 D 、四个 5、下列电力半导体器件电路符号中，表示IGBT 器件电路符号的是（ ） 6、比较而言，下列半导体器件中开关速度最快的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 7、比较而言，下列半导体器件中开关速度最慢的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 8、比较而言，下列半导体器件中性能最好的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 9、比较而言，下列半导体器件中输入阻抗最大的的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 10、下列半导体器件中属于电流型控制器件的是（ ） A 、IPM B 、MOSFET C 、IGBT D 、GTO 11、逆变电路输出频率较高时，电路中的开关元件应采用（ ） A 、晶闸管 B 、单结晶体管 C 、电力晶体管 D 、绝缘栅双极型晶体管 12、电力场效应管MOSFET 适于在（ ）条件下工作 A 、直流 B 、低频 C 、中频 D 、高频 13、要使绝缘栅双极型晶体管导通，应（ ） A 、在栅极加正电压 B 、在集电极加正电压 C 、在栅极加负电压 D 、

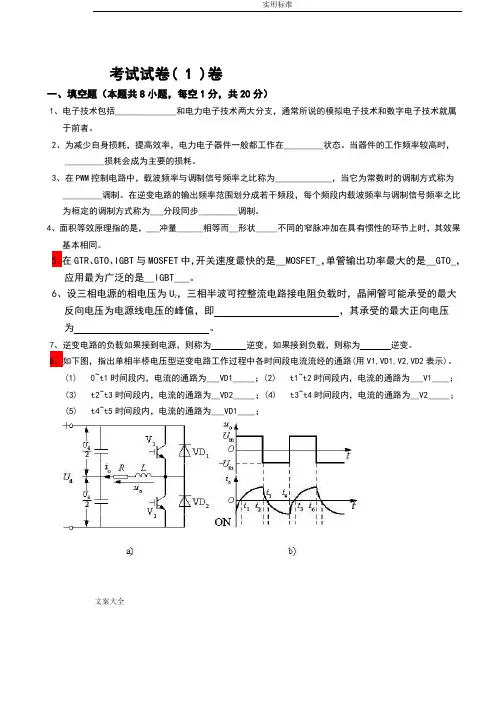

考试试卷( 1 )卷 一、填空题（本题共8小题，每空1分，共20分） 1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属 于前者。 2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。当器件的工作频率较高时， _________损耗会成为主要的损耗。 3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为 _________调制。在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。 4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果 基本相同。 5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是__MOSFET_，单管输出功率最大 的是__GTO_，应用最为广泛的是__IGBT___。 6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大 反向电压为电源线电压的峰值，即，其承受的最大正向电压为。 7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。 8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。 (1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____； (3) t2~t3时间段内，电流的通路为__VD2_____；(4) t3~t4时间段内，电流的通路为__V2_____；(5) t4~t5 时间段内，电流的通路为___VD1____；
电力电子技术试题 第1章 电力电子器件 1.电力电子器件一般工作在__开关__状态。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 18.在如下器件：电力二极管（Power Diode ）、晶闸管（SCR ）、门极可关断晶闸管（GTO ）、电力晶体管（GTR ）、电力场效应管（电力MOSFET ）、绝缘栅双极型晶体管（IGBT ）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET ，属于电压驱动的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。 2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是 绝缘栅双极晶体管的图形符号是 ；电力晶体管的图形符号是 ； 第2章 整流电路 1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是_0-180O _。 2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是__0-180O _ ，其承受的最大正反向电压均为_22U __，续流二极管承受的最大反向电压为__22U _（设U 2为相电压有效值）。 3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O _，单个晶闸管所承受的最大正向电压和反向电压分别为__222U 和_22U ； 带阻感负载时，α角移相范围为_0-90O _，单个晶闸管所承受的最大正向电压和反向电压分别为__22U _和__22U _；带反电动势负载时，欲使电阻上的 电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。 5.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFm 等于__22U _，晶闸管控制角α的最大移相范围是_0-150o _，使负载电流连 续的条件为__o 30≤α__(U2为相电压有效值)。 6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _，当它带阻感负载时，α的移相范围为__0-90o _。 7.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是_最高__的相电压，而共阳极组中处于导通的晶闸管对应的是_最低_ 的相电压；这种电路 α 角的移相范围是_0-120o _，u d 波形连续的条件是_o 60≤α_。 8.对于三相半波可控整流电路，换相重迭角的影响，将使用输出电压平均值__下降_。 11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当 α 从0°～90°变化时，整流输出的电压ud 的谐波幅值随 α 的增大而 _增大_，当 α 从90°～180°变化时，整流输出的电压 ud 的谐波幅值随 α 的增大而_减小_。 12.逆变电路中，当交流侧和电网连结时，这种电路称为_有源逆变_，欲实现有源逆变，只能采用__全控_电路；对于单相全波电路，当控制角 0< α < π /2 时，电路工作在__整流_状态； π /2< α < π 时，电路工作在__逆变_状态。 13.在整流电路中，能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等（可控整流电路均可），其工作在有源逆变状态的条件是_有直流电动势，其极性和晶闸管导通方向一致，其值大于变流器直流侧平均电压_和__晶闸管的控制角α > 90O ，使输出平均电压U d 为负值_。 第3章 直流斩波电路 1.直流斩波电路完成得是直流到_直流_的变换。 2.直流斩波电路中最基本的两种电路是_降压斩波电路 和_升压斩波电路_。 3.斩波电路有三种控制方式：_脉冲宽度调制（PWM ）_、_频率调制_和_（t on 和T 都可调，改变占空比）混合型。 6.CuK 斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic 斩波电路_和__Zeta 斩波电路__。 7.Sepic 斩波电路和Zeta 斩波电路具有相同的输入输出关系，所不同的是：_ Sepic 斩波电路_的电源电流和负载电流均连续，_ Zeta 斩波电路_的输入、输出电流均是断续的，但两种电路输出的电压都为__正_极性的 。 8.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第__1__象限，升压斩波电路能使电动机工作于第__2__象限，_电流可逆斩波电路能使电动机工作于第1和第2象限。 10.复合斩波电路中，电流可逆斩波电路可看作一个_升压_斩波电路和一个__降压_斩波电路的组合；
考试试卷 一、填空题（本题共17小题，每空1分，共20分） 1、晶闸管是硅晶体闸流管的简称，常用的外形有与。 2、选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以。 3、晶闸管的导通条件是。 4、晶闸管的断态不重复峰值电压U DSM与转折电压U BO在数值大小上应为U DSM U BO。 5、从晶闸管的伏安特性曲线可知，晶闸管具有的特性。 6、把晶闸管承受正压起到触发导通之间的电角度称为。 7、触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法，目前采用较多的是 触发方法。 8、可控整流电路，是三相可控整流电路最基本的组成形式。 9、在三相半波可控整流电路中，电感性负载，当控制角时，输出电压波形出现负值，因而常加续流二极管。 10、三相桥式整流电路中，当控制角α＝300时，则在对应的线电压波形上触发脉冲距波形原点为。 11、考虑变压器漏抗的可控整流电路中，如与不考虑漏抗的相比，则使输出电压平均值。 12、有源逆变器是将直流电能转换为交流电能馈送回的逆变电路。 13、有源逆变产生的条件之一是：变流电路输出的直流平均电压U d的极性必 须保证与直流电源电势E d的极性成相连，且满足|U d|<|E d|。 14、为了防止因逆变角β过小而造成逆变失败，一般βmin应取，以保 证逆变时能正常换相。 15、载波比(又称频率比)K是PWM主要参数。设正弦调制波的频率为f r，三 角波的频率为f c，则载波比表达式为K= 。 16、抑制过电压的方法之一是用吸收可能产生过电压的能量，并用 电阻将其消耗。 17、斩波器的时间比控制方式分为、、三种方式。 二、选择题（本题共10小题，每题1分，共10分） 1、晶闸管的伏安特性是指( ) A、阳极电压与门极电流的关系 B、门极电压与门极电流的关系 C、阳极电压与阳极电流的关系 D、门极电压与阳极电流的关系
二、单项选择题（每小题1分，共16分）在每小题烈出的四个选项中只有一个选项是符合题 目要求的，请将正确选项前的字母填在题后的括号内。 功率晶体管GTR 从高电压小电流向低电压大电流跃变的现象称为 ①一次击穿 ②二次击穿 ③临界饱和 逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成 ①大功率三极管 ②逆阻型晶闸管 ③双向晶闸管 在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（ ） ①干扰信号 ②触发电压信号 ③触发电流信号 ④干扰信号和触发信号 当晶闸管随反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（ ①导通状态 ②关断状态 ③饱和状态 单相半波可控整流电阻性负载电路中，控制角a 的最大移相范围是（ ① 90° ② 120° ③ 150 ° 单相全控桥大电感负载电路中，晶闸管可能随的电大正向电压为（ ① T U2 ② 2U 2 ③ 2.2U 2 单相全控桥电阻性负载电路中，晶闸管可能随的电大正向电压为（ 厂 L ① 2U 2 ②2 2U 2 ③ 2 U2 单相全控桥式整流大电感负载电路中，控制角a 的移相范围是（ ①0° ~90° ②0° ~180° ③90° ~180° 单相全控桥反电动势负载电路中， 当控制角a 大于不导电角3时， 15. 16. 17. 18. 19. 20. 21. 22. 23. ） ④反向截止 （） ④可关断晶闸管 P. H / ④不定 ） ④ 180° ） ④6U 2 ) ④6U 2 ） ④ 180° ~360° 晶闸管的导通角9= 电力电子技术模拟试卷四 （考试时间 150 分钟） 、填空题（每小题 1分，共 14分） 1. 1 . 三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差 。 2. 2 . 功率集成电路PIC 分为二大类，一类是高压集成电路，另 。 一类是 3. 3. 电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压 U Fm 等 于 ，设U 2为相电压有效值。 4. 4. 同一晶闸管，维持电流I H 与擎住电流I L 的数值大小上有I L I H 。 5. 5. 对于三相半波可控整流电路，换相重叠角的影响，将使输出电压平均值 。 6. 6. 晶闸管串联时，给每只管子并联相同阻值的电阻 R 是 措 施。 7. 7. 三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有 —种方式。 & 8 . 晶闸管断态不重复电压U DSN 与转折电压U BO 数值大小上应为， U DSM _ U BO 。 9. 9. 抑制过电压的方法之一是用 吸收可能产生过电压的能量， 并用 电阻将其消耗。 10?为了利于功率晶体管的关断，驱动电流后沿应是 ______________________________________ 。 11. ____________________________________________________________ 改变SPWM 逆变器中的调制比，可以改变 ________________________________________________________________ 的幅值。 12. 180°导电型电压源式三相桥式逆变电路， 其换相是在 的上、下二个开关元 件之间进行。 13. ____________________________________________________________ 恒流驱动电路中抗饱和电路的主要作用是 ________________________________________________________________ 。 14. ____________________________________________________________________ 功率晶体管缓冲保护电路中的二极管要求采用 ____________________________________________________________ 型二极管，以便与功 率晶体管的开关时间相配合。
XX大学 2015-2016 学年第2 学期 《电力电子技术》课程考试试卷（A） 题号 -二二三 四总分分值25103530100 得分 一、填空题（每空1分，共25分） 1. 电力电子技术的诞生是以1957年美国通用电 气公司研制出第一个________ 为标志的。 2?电力电子器件同信息电子器件相比具有________________ 、___________ _____________ 和_____________ 四个特征。 3?普通晶闸管的额定电流用__________ 标定，而双向晶闸管的额定电流用有 效值标定。 4?直流斩波电路中，所谓导通占空比a是指___________ 和___________ 的比值。 5. ______________________________ 电力电子技术的核心是 6. TSC是指_____________ ,其运行时选择晶闸管投入时刻的原则是 得分评卷人
7?把直流电变成交流电的过程称为逆变，逆变电路交流侧接有电源时称为 __________ ； 交流侧直接与负载连接时，称为 ___________ 。 8. ________ 控制就是对脉冲宽度进行调制的技术，即通过对一系列脉冲 的宽度进行调制，来等效地获得所需要的波形，其控制技术的理论基础是 __________ 。生成所需等效波形的方法主要有 ____________ 、 ___________ 和 跟踪控制方法。 9?使开关开通前其两端电压为零，这种开关称为 _______________ ;使开关关断 前其电流为零，这种开关称为 ____________ 。 10. 根据软开关技术发展的历程可以将软开关电路可以分为 __________ 和 __________ 三类。 11. _________________ UPS 是指 12. _________________________________________________ 三相桥式整流电路是两组三相半波整流电路的 ____________________________ ，而双反星整 流电路则是两组三相半波整流电路的 _____________ ，且后者需用平衡电抗器。 ( )。 2. 普通晶闸管属于（ ）。 A. 全控型器件 B.半控型器件 C.不控型器件 D.以 上都不是 3. 随着晶闸管门极电流 、单项选择题（每题 1分，共10 分） 1.以下英文缩写表示门极可关断晶闸管的是 A.GTO B.MOSFET C.GTR D 」GBT
北京交通大学学生考试试题 课程名称：电力电子技术（A 卷） 2009 –2010学年 2学期 出题：课程组 题号 一 二 三 四 五 六 七 总成绩 得分 阅卷人 一、单选题（每题2分，共20分） 1、下列功率器件中，哪种器件最适合于小功率、高开关频率的变换器？ ① SCR ② IGBT ③ MOSFET ④ IGCT 2、在单相全控桥带大电感负载电路中，晶闸管可能承受的最大正向电压为： ① 0.707U 2 ② 1.414U 2 ③ 0.9U 2 ④ 3.14U 2 3、对三相半波可控整流电路电阻性负载来说，触发脉冲的移相范围是： ① 0 ~90 ② 0 ~120 ③ 0 ~150 ④ 0 ~180 4、下列哪个电路不能实现输入输出之间的能量双向流动： ① PWM 整流电路 ② 无源逆变电路 ③ 交交变频电路 ④ BUCK 电路 5、单端反激变换器是 ① BOOST 变换器的派生电路 ② BUCK 变换器的派生电路 ③ 丘克变换器的派生电路 ④ BUCK —BOOST 变换器的派生电路 6、在谐振变换器中，ZVS 表示 ① 零电压开关 ② 零电流开关 ③ 硬开关 ④ PWM 开关 7、采用并联缓冲吸收电路的目的是为了 学院 班级 学号 姓名 ------------------------------------装 -------------------------------------------------------------------订--------------------------------------线-----------------
电力电子技术总习题试题答案 一、简答题 1、晶闸管导通的条件是什么？ （1）晶闸管阳极和阴极之间施加正向阳极电压 （2）晶闸管门极和阴极之间必须施加适当的正向脉冲电压和电流 2、有源逆变实现的条件是什么？ （1）晶闸管的控制角大于90度，使整流器输出电压Ud为负 （2）整流器直流侧有直流电动势，其极性必须和晶闸管导通方向一致，其幅值应大于变流器直流侧的平均电压 3、电压源逆变电路与电流源逆变电路的区别？ （1）电压型无源逆变电路直流侧接大电容滤波，输出电压为方波交流，输出电流的波形与负载性质有关；电流型无源逆变电路直流侧接大电感滤波，输出电流为方波交流，输出电压的波形与负载性质有关 （2）电压型无源逆变电路各逆变开关管都必须反并联二极管，以提供之后的感性负载电流回路；电流型无源逆变电路各逆变开关管不需反并联二极管，但是应在负载两端并联电容，以吸收换流时负载电感中的储能 4、单极性调制与双极性调制的区别？ （1）单极性调制是指逆变器输出的半个周期中，被调制成的脉冲输出电压只有一种极性，正半周为+Ud和零，负半周为-Ud和零 （2）双极性调制是指逆变器输出的每半个周期中都被调制成+/-Ud之间变化的等幅不等宽的脉冲列 在近似相同的条件下，单极性调制比双极性调制具有更好的谐波抑制效果。 5、电力变换的基本类型包括哪些？ 包括四种变换类型：（１）整流ＡＣ－ＤＣ （２）逆变ＤＣ－ＡＣ （３）斩波ＤＣ－ＤＣ （４）交交电力变换ＡＣ－ＡＣ 6、半控桥能否用于有源逆变？为什么。 半控桥不能用于有源逆变，因为半控桥整流输出电压在移相范围内始终大于零。 7、直流斩波器的控制方式？ 时间比控制方式：定频调宽定宽调频调频调宽 瞬时值控制和平均值控制 8、电压型无源逆变的特点是什么？ 电压型无源逆变电路输入为恒定的直流电压，输出电压为方波交流电压，输出电流波形与负载的性质有关，阻感需要在功率电子器件旁边反并联二极管，以提供滞后电流的续流回路。 9、简述正弦脉宽调制技术的基本原理？ 正弦脉宽调制技术是把正弦波调制成一系列幅值相等，宽度按正弦规律变化的脉冲列，实现的方式有计算法和调制法两种，调制法分为单极型调制和双极型调制。 10、电力电子技术的定义和作用 电力电子技术是研究利用电力电子器件实现电能变换和控制的电路，内容涉及电力电子器件、功率变换技术和控制理论，作用是把粗电变成负载需要的精电。 11、电力电子系统的基本结构 电力电子系统包括功率变换主电路和控制电路，功率变换主电路是属于电路变换的强电电路，控制电路是弱电电路，两者在控制理论的支持下实现接口，从而获得期
