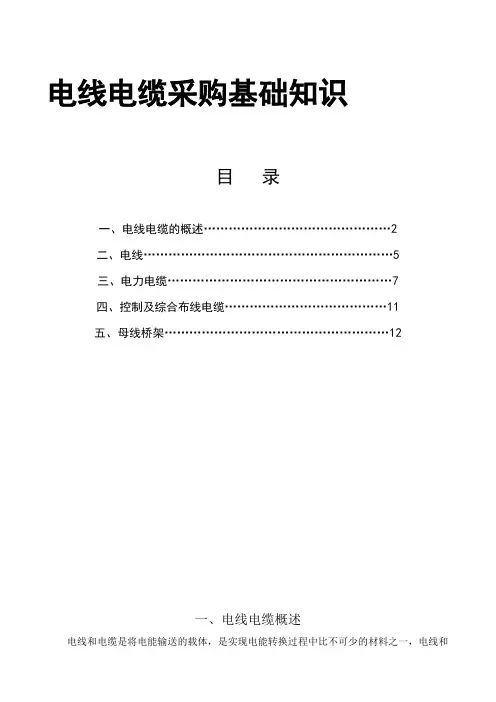

电线电缆采购基础知识
目录
一、电线电缆的概述 (2)
二、电线 (5)
三、电力电缆 (7)
四、控制及综合布线电缆 (11)
五、母线桥架 (12)
一、电线电缆概述
电线和电缆是将电能输送的载体，是实现电能转换过程中比不可少的材料之一，电线和电缆都属于线缆范畴，线缆行业产品分类如下：
电线与电缆的区分，其实 “电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6mm 2)称为大电线，较小的(小于或等于6mm 2)称为小电线，绝缘电线又称为布电线。
电线电缆产品的分类 1、裸电线及裸导体制品：
本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。 2、电力电缆
本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V 至500kV 及以上)。
线缆行业 产
电
光
特 种
电力电缆 通讯电缆 带纤光缆
光纤光缆 UL 线
电机电缆 同轴电缆
单模光缆 多模光缆
ADSS 光缆 电
绝缘电线
裸电线
3、电气装备用电线电缆
该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤、低烟低卤线缆、防白蚁、防老鼠线缆、耐油、耐寒、耐温、耐磨线缆、医用、农用、矿用线缆、薄壁电线等。
4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)
随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀，制造精度要求高。
5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)
主要用于各种电机、仪器仪表等。
电线电缆的衍生/新产品:
电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构。采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。
电线电缆命名原则及案例：
电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，电线电缆产品的命名有以下原则：
1、产品名称中包括的内容
(1)产品应用场合或大小类名称
(2)产品结构材料或型式
(3)产品的重要特征或附加特征
基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序
产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化
在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
案例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
“额定电压8.7/15kV”——使用场合/电压等级
“阻燃”——强调的特征
“铜芯”——导体材料
“交联聚乙烯绝缘”——绝缘材料
“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)
“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)
“电力电缆”——产品的大类名称
电线电缆的型号组成与顺序如下：
[1：类别、用途]、[2：导体]、[3：绝缘]、[4：内护层]、[5：结构特征]、[6：外护层或派生]、[7：使锰卣]
1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。有时为了突出该项，把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。
电力电缆铠装和外护套数字
二、电线
电线主要采用铜和铝制造，按照有无绝缘分成两大类：
1、裸电线
裸电线是没有绝缘层的电线，包括铜线，铝线、架空绞线、各种型线。裸电线主要用于户外架空，绝缘导线线芯、室内汇流排和配电柜、箱内连接用。裸电线的试验方法及尺寸符合标准GB/T4909.2-1985的规定。
裸电线的分类：
单圆线：包括圆铜线、圆铝线、镀锡圆铜线、铝合金圆线、铝包钢圆线、铜包钢圆线和镀银圆线等。
裸绞线：包括铝绞线、钢芯铝绞线、轻型钢芯铝绞线、加强型钢芯铝绞线、防腐钢芯铝绞线、扩径钢芯铝绞线、铝合金绞线和硬铜绞线等。
软接线：包括铜电刷线、铜天线、铜软绞线、铜特软绞线和铜编织线等
型线：包括有扁铜线、铜母线、铜带、扁铝线、铝母线、管型母线（铝锰合金管）、异形铜排和电车线等。
裸电线的表示方法：裸电线的型号、类别、用途等用汉语拼音表示，字母含义见下表：
（或以导体区分）
加工形状软、硬
T－铜线
L－铝线LH－铝合金T－天线
M－母线J－绞制
X－镀锡
N－镀镍
K－扩径
Z－编织
Y－圆形
G－沟形
R－柔软
Y－硬
F－防腐
G－钢芯
A或1：第一种或第一级
B或2：第二种或第二级
3：第三种或第三级
185：标称截面（mm2）
630：标称截面（mm2）
裸电线的表示方法举例如下：
T J R 2 T Z X-20
第二种类型 20型
柔软镀锡
绞制编织
铜线铜线
铜软绞线 20型斜纹镀锡编织铜线
铝绞线和钢芯铝绞线简图：
2、绝缘电线
绝缘电线的分类：
绝缘电线用于电器设备、照明装置、电工仪表、输配电线路的连接等。它一般是由导线的导电线芯、绝缘层和保护层组成。绝缘层的作用是防止漏电。
绝缘电线按绝缘材料可分为聚氯乙稀绝缘、聚乙烯绝缘、交联聚乙烯绝缘、橡皮绝缘和定腈聚氯乙稀复合物绝缘等。电磁线也是一种绝缘线，它的绝缘层是涂漆或包缠纤维如丝包、玻璃丝及纸等。
绝缘导线按工作类型可分为普通型、防火阻燃型、屏蔽型及补偿型等。
导线芯按使用要求的软硬又可分为硬线、软线和特软线等结构类型。
绝缘符号表示方法
绝缘符号的表示方法见下表：
三、电力电缆
电力电缆是传输和分配电能的一种特殊电线，主要用于传输和分配电流，广泛用于电力系统、工矿企业、高层建筑及各行各业中。在城市或厂区，使用电缆可使市容和厂区整齐美观并增加出线走廊，不占用空间。电力电缆的使用电压范围宽，可从几百伏到几百千伏，并具有防潮、防腐蚀和防损伤、节约空间，易敷设、运行简单方便等特点。按敷设方式和使用电缆等性质，电力电缆可分为普通电缆、直埋电缆、海底电缆、架空电缆、矿山井下用电缆和阻燃电缆等种类。按绝缘方式可分为聚氯乙稀绝缘、交联聚乙烯绝缘、油浸纸绝缘、橡皮绝缘和矿物绝缘等。因此，正确识别和选用电缆对施工及生产都有着很重要的意义。
电力电缆表示方法：
为了准确表示出电缆的用途、结构类型及名称，国家标准《电缆外护层》GB/T2952－1989规定用拼音字母和数字组合来表示电缆的类别和型号。型号通常由大写的汉语拼音字母来表示，电缆绝缘和内外保护层用拼音字母加数字组合来表示，不但可以完整的反映出电缆的类别、用途，还能将电缆的主要结构、材料以及敷设场合等特征均表示清楚。
常用电缆型号字母含义表：
注：在电缆型号前加上拼音字母ZR－表示阻燃系列，NH－表示耐火系列。
电缆外护层的表示方法
（一）通用外护层
根据国家标准GB/T2952的规定，电缆如有外护层时，在表示型号的汉语拼音字母后面用两个阿拉伯数字来表示外护层的结构。其外护层的结构按铠装层和外被层的结构顺序用阿拉伯数字表示，前一个数字表示铠装结构，后一个数字表示外被层结构类型。电缆通用外护层和非金属套电缆外护层中每一个数字所代表的主要材料及含义见下表：
1、电缆通用外护层型号数字含义表
2、非金属套电缆外护层的结构组成标准
电缆特种外护层
电缆特种外护层中充油电缆外护层的表示方法按加强层、铠装层和外护层的结构顺序用阿拉伯数字表示，用三个数字表示，每一个数字所表示的主要材料及含义见下表：
电力电缆分类：
性能特点：电缆的特点是具有防潮、防腐、阻燃和防损伤、节约空间、易敷设等，除一般的敷设方式外，还可以敷设在水中或海中，其缺点是价格昂贵、维护和检修较为复杂。
电力电缆的性能包括：
1、机械性能：抗张能力、断裂伸长率等；
2、阻燃性能：阻燃或非阻燃型、无卤或含卤、烟密度等；
3、绝缘性能：老化温度及指标、绝缘厚度、体积电阻等；
4、工艺性能：易撕裂、易剥性能和表面光洁性等；
5、其他性能包括耐磨性、耐刮性、耐油性和超薄性等；
6、电缆的温度等级可按照不同要求选择90℃、105℃、125℃、135℃和150℃五个级别；
7、所有电缆均应满足《电线电缆电性能试验方法》GB/T3048-1994标准要求。
预制分支电缆
随着现代建筑日新月异的发展，建筑配电的复杂性和安全性已成为人们日益关注和重视的一大课题，尤其在建筑施工现场对降低配电成本、缩短施工周期及提高供电可靠性已成为投资商、建筑商和供电部门的共同要求和期盼。电缆的链接和分支通常比较复杂而且质量不容易控制，因此当前多采用预分支电缆。
