典型零件加工工艺 生产实际中，零件的结构千差万不，但其差不多几何构成不外是外圆、内孔、平面、螺纹、齿面、曲面等。专门少有零件是由单一典型表面所构成，往往是由一些典型表面复合而成，其加工方法较单一典型表面加工复杂，是典型表面加工方法的综合应用。下面介绍轴类零件、箱体类和齿轮零件的典型加工工艺。 第一节轴类零件的加工 一、轴类零件的分类、技术要求 轴是机械加工中常见的典型零件之一。它在机械中要紧用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。按结构形式不同，轴能够分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等如图6-1，其中阶梯传动轴应用较广，其加工工艺能较全面地反映轴类零件的加工规律和共性。 按照轴类零件的功用和工作条件，其技术要求要紧在以下方面： ⑴尺寸精度轴类零件的要紧表面常为两类：一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为IT 5~IT7；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，常为IT6~IT9。 ⑵几何形状精度要紧指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。其误差一样应限制在尺寸公差范畴内，关于周密轴，需在零件图上另行规定其几何形状精度。
⑶相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。 ⑷表面粗糙度轴的加工表面都有粗糙度的要求，一样按照加工的可能性和经济性来确定。支承轴颈常为0.2~1.6μm，传动件配合轴颈为0.4~3. 2μm。 ⑸其他热处理、倒角、倒棱及外观修饰等要求。 二、轴类零件的材料、毛坯及热处理 1．轴类零件的材料 ⑴轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr 15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20CrMn Ti、20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。 ⑵轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采纳铸件。毛坯通过加热锻造后，可使金属内部纤维组织沿表面平均分布，获得较高的抗拉、抗弯及抗扭强度。 2．轴类零件的热处理 锻造毛坯在加工前，均需安排正火或退火处理，使钢材内部晶粒细化，排除锻造应力，降低材料硬度，改善切削加工性能。 调质一样安排在粗车之后、半精车之前，以获得良好的物理力学性能。 表面淬火一样安排在精加工之前，如此能够纠正因淬火引起的局部变形。 精度要求高的轴，在局部淬火或粗磨之后，还需进行低温时效处理。 三、轴类零件的安装方式 轴类零件的安装方式要紧有以下三种。 1．采纳两中心孔定位装夹 一样以重要的外圆面作为粗基准定位，加工出中心孔，再以轴两端的中心孔为定位精基准；尽可能做到基准统一、基准重合、互为基准，并实现一次安装加工多个表面。中心孔是工件加工统一的定位基准和检验基准，它自身质量专门重要，其预备工作也相对复杂，常常以支承轴颈定位，车（钻）中心锥孔；再以中心孔定位，精车外圆；以外圆定位，粗磨锥孔；
数控论文 数控技术和数控装备是制造工业现代化的重要基础。这个基础是否牢固直接影响到一个国家的经济发展和综合国力，关系到一个国家的战略地位。因此，世界上各工业发达国家均采取重大措施来发展自己的数控技术及其产业。 在我国，数控技术与装备的发展亦得到了高度重视，近年来取得了相当大的进步。特别是在通用微机数控领域，以PC平台为基础的国产数控系统，已经走在了世界前列。但是，我国在数控技术研究和产业发展方面亦存在不少问题，特别是在技术创新能力、商品化进程、市场占有率等方面情况尤为突出。在新世纪到来时，如何有效解决这些问题，使我国数控领域沿着可持续发展的道路，从整体上全面迈入世界先进行列，使我们在国际竞争中有举足轻重的地位，将是数控研究开发部门和生产厂家所面临的重要任务。 为完成此任务，首先必须确立符合中国国情的发展道路。为此，本文从总体战略和技术路线两个层次及数控系统、功能部件、数控整机等几个具体方面探讨了新世纪的发展途径。 1 总体战略 制定符合中国国情的总体发展战略，对21世纪我国数控技术与产业的发展至关重要。通过对数控技术和产业发展趋势的分析和对我国数控领域存在问题的研究，我们认为以科技创新为先导，以商品化为主干，以管理和营销为重点，以技术支持和服务为后盾，坚持可持续发展道路将是一种符合我国国情的发展数控技术和产业的总体战略。
1.1 以科技创新为先导 中国数控技术和产业经过40多年的发展，从无到有，从引进消化到拥有自己独立的自主版权，取得了相当大的进步。但回顾这几十年的发展，可以看到我们在数控领域的进步主要还是按国外一些模式，按部就班地发展，真正创新的成分不多。这种局面在发展初期的起步阶段，是无可非议的。但到了世界数控强手如林的今天和知识经济即将登上舞台的新世纪，这一常规途径就很难行通了。例如，在国外模拟伺服快过时时，我们开始搞模拟伺服，还没等我们占稳市场，技术上就已经落后了；在国外将脉冲驱动的数字式伺服打入我国市场时，我们就跟着搞这类所谓的数字伺服，但至今没形成大的市场规模；近来国外将数字式伺服发展到用网络（通过光缆等）与数控装置连接时，我们又跟着发展此类系统，前途仍不乐观。这种老是跟在别人后面走，按国外已有控制和驱动模式来开发国产数控系统，在技术上难免要滞后，再加上国外公司在我国境内设立研究所和生产厂，实行就地开发、就地生产和就地销售，使我们的产品在性能价格比上已越来越无多大优势，因此要进一步扩大市场占有率，难度自然就很大了。 为改变这种现状，我们必须深刻理解和认真落实“科学技术是第一生产力”的伟大论断，大力加强数控领域的科技创新，努力研究具有中国特色的实用的先进数控技术，逐步建立自己独立的、先进的技术体系。在此基础上大力发展符合中国国情的数控产品，从而形成从数控系统、数控功能部件到种类齐全的数控机床整机的完整的产业体系。这样，才不会被国外牵着鼻子，永远受别人的制约，才有可能用先进、
箱体类零件加工工艺 箱体零件是机器或部件的基础零件，轴、轴承、齿轮等有关零件按规定的技术要求装配到箱体上，连接成部件或机器，使其按规定的要求工作，因此箱体零件的加工质量不仅影响机器的装配精度和运动精度，而且影响机器的工作精度、使用性能和寿命。下面以图1所示齿轮减速箱体零件的加工为例讨论箱体类零件的工艺过程。 图1 某车床主轴箱体简图
箱体类零件的结构特点和技术要求分析 图3所示零件为某车床主轴箱体类零件，属于中批生产，零件的材料为HT200铸铁。一般来说，箱体零件的结构较复杂，内部呈腔形，其加工表面主要是平面和孔。对箱体类零件的技术要求分析，应针对平面和孔的技术要求进行分析。 1．平面的精度要求箱体零件的设计基准一般为平面，本箱体各孔系和平面的设计基准为G面、H面和P面，其中G面和H面还是箱体的装配基准，因此它有较高的平面度和较小表面粗糙度要求。 2．孔系的技术要求箱体上有孔间距和同轴度要求的一系列孔，称为孔系。为保证箱体孔与轴承外圈配合及轴的回转精度，孔的尺寸精度为IT7，孔的几何形状误差控制在尺寸公差范围之内。为保证齿轮啮合精度，孔轴线间的尺寸精度、孔轴线间的平行度、同一轴线上各孔的同轴度误差和孔端面对轴线的垂直度误差，均应有较高的要求。 3．孔与平面间的位置精度箱体上主要孔与箱体安装基面之间应规定平行度要求。本箱体零件主轴孔中心线对装配基面（G、H面）的平行度误差为0.04mm。 4．表面粗糙度重要孔和主要表面的粗糙度会影响连接面的配合性质或接触刚度，本箱体零件主要孔表面粗糙度为0.8μm，装配基面表面粗糙度为1.6μm。 箱体类零件的材料及毛坯 箱体零件的材料常用铸铁，这是因为铸铁容易成形，切削性能好，价格低，且吸振性和耐磨性较好。根据需要可选用HT150～350，常用HT200。在单件小批量生产情况下，为缩短生产周期，可采用钢板焊接结构。某些大负荷的箱体有时采用铸钢件。在特定条件下，可采用铝镁合金或其它铝合金材料。 铸铁毛坯在单件小批生产时，一般采用木模手工造型，毛坯精度较低，余量大；在大批量生产时，通常采用金属模机器造型，毛坯精度较高，加工余量可适当减小。单件小批生产直径大于50mm的孔，成批生产大于30mm的孔，一般都铸出预孔，以减少加工余量。铝合金箱体常用压铸制造，毛坯精度很高，余量很小，一些表面不必经切削加即可使用。 箱体类零件的加工工艺过程 箱体零件的主要加工表面是孔系和装配基准面。如何保证这些表面的加工精度和表面粗糙度，孔系之间及孔与装配基准面之间的距离尺寸精度和相互位置精度，是箱体零件加工的主要工艺问题。 箱体零件的典型加工路线为：平面加工－孔系加工－次要面（紧固孔等）加工。 图1车床主轴箱体零件，其生产类型为中小批生产；材料为HT200；毛坯为铸件。该箱体的加工工艺路线如表1。 表1车床主轴箱体零件的加工工艺过程
西安铁路职业技术学院毕业设计 数控机床加工与操作方法 学生姓名： 学号： 专业班级： 指导教师：

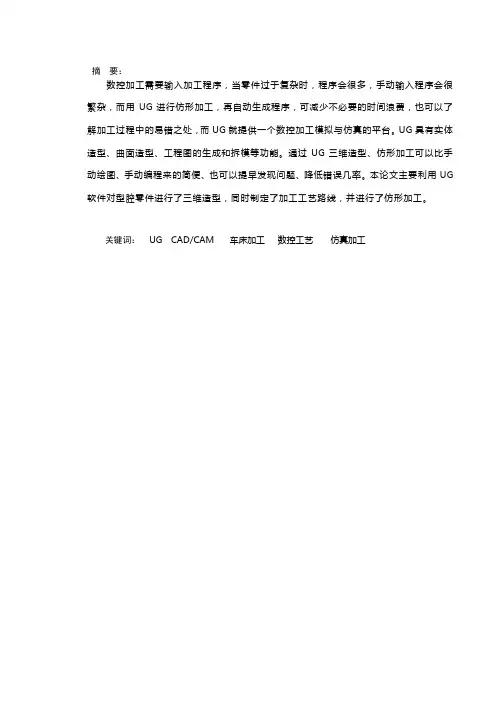

数控机床加工与操作方法 摘要 数控技术是现代制造业实现自动化、柔性化、集成化生产的基础，离开了数控技术，先进制造技术就成了无本之木。数控技术广泛使用给机械制造业生产方式、生产结构、管理方式带来深刻变化，它的关联效益和辐射能力更是难以估计。数控技术及数控装备已成为关系国家战略和体现国家综合国力水平的重要基础性产业，其水平高低是衡量一个国家制造业现代化程度的核心标志，实现加工机床及生产过程数控化，已经成为当今制造业的发展方向。 本论文主要介绍数控机定义，数控机床初学者要求，机床加工前准备工作， 数控机床程序指令，数控机床对刀操作方法，数控机床的工作原理和结构，加工特点，机床加工几何精度要求， 数控机床的优点和缺点，数控机床与计算机实现自动技术，机床维修和生产安全要求。关键词：数控技术概念；加工方法；分类；刀具补偿；
西安铁路职业技术学院毕业设计 目录 摘要.................................................................. I 目录................................................................. II 一、数控技术的概念与特点 (1) 二、数控机床加工前的准备要求 (3) 2.1数控机床的初学者要求 (5) 2.2数控技术常用术语大全 (6) 2.3数控机床工作原理和结构简介 (9) 2.4 数控机床加工特点 (10) 2.5 数控机床的操作方法 (13) 2.6 数控车床是怎样操作的 (18) 三、数控机床产生几何误差的因素 (22) 3.1 普遍认为数控机床的几何误差由以下几方面原因引起 (22) 3.2几何误差补偿技术 (23) 四、计算机数控系统 (24) 五、数控机床的分类与发展 (26) 5.1数控机床分类 (26) 5.2数控机床发展 (27) 六、数控机床维修中应注意的事项 (28) 七、数控加工安全规则 (29) 结论 (30) 致谢 (31) 参考文献 (32)

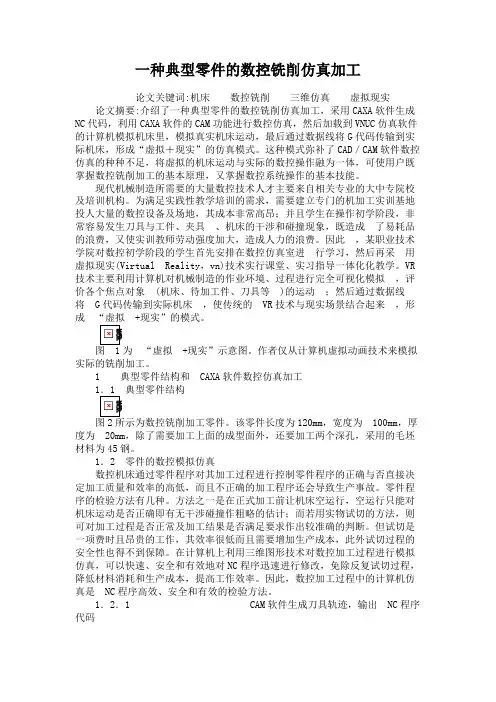

典型零件的加工工艺分析案例 实例. 以图A-54所示的平面槽形凸轮为例分析其数控铣削加工工艺。 图A-54 平面槽型凸轮简图 案例分析： 平面凸轮零件是数控铣削加工中常用的零件之一，基轮廓曲线组成不外乎直线—曲线、圆弧—圆弧、圆弧—非圆曲线及非圆曲线等几种。所用数控机床多为两轴以上联动的数控铣床，加工工艺过程也大同小异。 1. 零件图纸工艺分析 图样分析要紧分析凸轮轮廓形状、尺寸和技术要求、定位基准及毛坯等。 本例零件是一种平面槽行凸轮，其轮廓由圆弧HA、BC、DE、FG和直线AB、HG以及过渡圆弧CD、EF所组成，需要两轴联动的数控机床。材料为铸铁、切削加工性较好。 该零件在数控铣削加工前，工件是一个通过加工、含有两个基准孔直径为φ280mm、厚度为18mm的圆盘。圆盘底面A及φ35G7和φ12H7两孔可用作定位基准，无需另作工艺孔定位。 凸轮槽组成几何元素之前关系清晰，条件充分，编辑时所需基点坐标专门容易求得。 凸轮槽内外轮廓面对A面有垂直度要求，只要提升装夹度，使A面与铣刀轴线垂直，即可保证：φ35G7对A面的垂直度要求由前面的工序保证。 2. 确定装夹方案
一样大型凸轮可用等高垫块垫在工作台上，然后用压板螺栓在凸轮的孔上压紧。外轮廓平面盘形凸轮的垫板要小于凸轮的轮廓尺寸，不与铣刀发生干涉。对小型凸轮，一样用心轴定位，压紧即可。 按照图A-54所示凸轮的结构特点，采纳“一面两孔”定位，设计一“一面两销”专用夹具。用一块320mm×320mm×40mm的垫块，在垫块上分别精镗φ35mm及φ12mm两个定位销孔的中心连接线与机床的x轴平行，垫块的平面要保证与工作台面平行，并用百分表检查。 图A-55为本例凸轮零件的装夹方案示意图。采纳双螺母夹紧，提升装夹刚性，防止铣削时因螺母松动引起的振动。 图A-55凸轮装夹示意图 3. 确定进给路线 进给路线包括平面内进给和深度进给两部分路线。对平面内进给，对外凸轮廓从切线方向切入，对内凹轮廓从过渡圆弧切入。在两轴联动的数控铣床上，对铣削平面槽形凸轮，深度进给有两种方法：一种是xz（或yz）平面来回铣削逐步进刀到即定深度；另一种方法是先打一个工艺孔，然后从工艺孔进刀到即定深度。 本例进刀点选在（150，0），刀具在y+15之间来回运动，逐步加深铣削深度，当达到即定深度后，刀具在xy平面内运动，铣削凸轮轮廓。为保证凸轮的工件表面有较好的表面质量，采纳顺铣方式，即从（150，0）开始，对外凸轮廓，按顺时针方向铣削，对内凸轮廓按逆时针方向铣削，图A -56所示为铣刀在水平面的切入进给路线。 图A-56 平面槽形凸轮的切入进给路线 4. 选择刀具及切削用量 铣刀材料和几何参数要紧按照零件材料切削加工性、工件表面几何形状和尺寸大小不一选择；切削用量则依据零件材料特点、刀具性能及加工
型零件的机械加工工艺分析 本章要点 本章介绍典型零件的机械加工工艺规程制订过程及分析，主要内容如下： 1．介绍机械加工工艺规程制订的原则与步骤。 2．以轴类、箱体类、拨动杆零件为例，分析零件机械加工工艺规程制订的全过程。 本章要求：通过典型零件机械加工工艺规程制订的分析，能够掌握机械加工工艺规程制订的原则和方法，能制订给定零件的机械加工工艺规程。 §4.1 机械加工工艺规程的制订原则与步骤§4.1.1机械加工工艺规程的制订原则 机械加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。在制订工艺规程时应注意以下问题： 1．技术上的先进性 在制订机械加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。 2．经济上的合理性 在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。充分利用现有生产条件，少花钱、多办事。 3．有良好的劳动条件 在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。 由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。所用术语、符号、计量单位、编号都要符合相应标准。必须可靠地保证零件图上技术要求的实现。在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。 §4.1.2 制订机械加工工艺规程的内容和步骤 1．计算零件年生产纲领，确定生产类型。 2．对零件进行工艺分析 在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。其主要内容包括： （1)分析零件的作用及零件图上的技术要求。 (2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等； (3)分析零件的材质、热处理及机械加工的工艺性。 3．确定毛坯
第一章绪论1．1 数控机床概述数控技术，简称数控（Numerical Control—NC），是利用数字化信息对机械运动及加工过程进行控制的一种方法。由于现代数控都采用了计算机进行控制，因此，也可以称为计算机数控（Computerized Numerical Control—CNC）。为了对机械运动及加工过程进行数字化信息控制，必须具备相应的硬件和软件。用来实现数字化信息控制的硬件和软件的整体成为数控系统（Numerical Control System），数控系统的核心是数控装置（Numerical Controller）。采用数控技术进行控制的机床，称为数控机床（NC 机床）。它是一种综合应用了计算机技术、自动控制技术、精密测量技术和机床设计等先进技术的典型机电一体化产品，是现代制造技术的基础。控制机床也是数控技术应用最早、最广泛的领域，因此，数控机床的水平代表了当前数控技术的性能、水平和发展方向。数控机床种类繁多，有钻铣镗床类、车削类、磨削类、电加工类、锻压类、激光加工类和其他特殊用途的专用数控机床等等，凡是采用了数控技术进行控制的机床统称为NC 机床。带有自动换刀装置ATC（Automatic Tool Changer—ATC）的数控机床（带有回转刀架的数控车床除外）称为加工中心（Machine Center—MC）。它通过刀具的自动交换，工件可以一次装、夹完成多工序的加工，实现了工序集中和工艺的复合，从而缩短了辅助加工时间，提高了机床的效率；减少了工件安装、定位次数，提高了加工精度。加工中心是目前数控机床中产量最大、应用最广的数控机床。在加工中心的基础上，通过增加多工作台（托盘）自动交换装置（Auto Pallet Changer—APC）以及其他相关装置，组成的加工单元称为柔性加工单元（Flexible Manufacturing Cell—FMC）。FMC 不仅是现了工序的集中和工艺的复合，而且通过工作台（托盘）的自动交换和较完善的自动监测、监控功能，可以进行一定时间的无人化加工，从而进一步提高了设备的加工效率。FMC 既是柔性制造系统FMS（Flexible Manufacturing System）的基础，又可以作为独立的自动化加工设备使用，因此其发展速度较快。在FMC 和加工中心的基础上，通过增加物流系统、工业机器人以及相关设备，并由中央控制系统进行集中、
