工业锅炉热工试验规范GB10180-88
https://www.doczj.com/doc/6b1013693.html, 2004-2-22
本标准规定了工业锅炉热工试验规范。
本标准适用于GB1921《工业蒸汽锅炉参数系列》和GB3166《热水锅炉参数系列》规定的范围内的各种锅炉。
1. 总则
a.制定本标准的目的是为了测定工业锅炉的出力和效率提供热工试验方法和试验报告形式，同时提
供饱和蒸汽湿度和过热蒸汽含盐量的试验方法。
b.锅炉效率可以通过两种方法得出：
第一种方法是直接测量锅炉输入热量和输出热量，这种方法通常称为正平衡法，亦称直接测量法或输入输出法。
第二种方法是测定锅炉各项热损失，这种方法通常称为反平衡法，亦称间接测量法或热损失法。
c.测定锅炉效率应同时采用正平衡法和反平衡法。锅炉效率以正平衡法测定值为准。当锅炉出力大
于或等于14MW或20t/h，用正平衡法测定有困难时，允许仅用反平衡法测定锅炉效率；手烧锅炉允许只用正平衡法测定锅炉效率。
d.本标准规定的锅炉效率，为不扣除自用蒸汽和辅机设备耗用动力折算热量的效率值。但自用蒸汽
量和辅机设备用动力应予记录，当必要时可进行净效率计算。
e.蒸汽锅炉的出力由实测决定，要扣除自用蒸汽热量。
f.热水锅炉的出力由测定决定。
g.饱和蒸汽湿度或过热蒸汽含盐量由实测决定。
h.特种锅炉的热工试验方法可参照本标准进行。
2. 试验准备工作
a.试验负责人应根据本标准的有关规定，结合具体情况制定试验大纲；应具备领导试验的组织能力
和较高的业务水平，并具有责任心。
试验大纲的内容应包括：试验任务和要求；测量项目；测点与所需仪表；人员组织与分工；试验进度安排等。
试验负责人应向有关人员介绍试验大纲，并组织试验大纲的讨论和实施。
试验人员应熟悉本职工作并按试验大纲要求认真实施。
b.试验所使用的仪表及有关设备，在试验前都应经过校验和标定，并应具备法定计量部门出具的校
验合格证（或校验印记）。
c.按试验大纲的测点布置图要求安装仪表。
d.全面检查锅炉各部件、炉墙和辅机等，如有不正常现象应及时排除。
e.必须进行预备性试验，以全面检查仪表是否正常工作并熟悉试验操作及人员的相互配合。
3. 试验要求
3.1 正式试验应在锅炉热工况稳定和燃烧调整到试验工况1h后开始进行，热工况稳定所需时间（自冷态点火开始）规定如下：
a.对无砖墙的锅壳式燃油、燃气锅炉不少于2h；燃煤锅炉不少于4h。
b.对轻型炉墙锅炉不少于8h。
c.对重型炉墙锅炉不少于24h。
3.2 锅炉试验所使用的燃料应符合设计要求。
3.3 试验期间锅炉工况应保持稳定，并应符合下列规定：
3.3.1 锅炉出力的波动不宜超过±10%。
3.3.2 蒸汽锅炉的压力波动范围如下：
a.设计压力小于1.0MPa时，试验期间内压力不得小于设计压力的80%。
b.设计压力为1.0～1.6MPa时，试验期间内压力不得小于设计压力的85%。
c.设计压力大于1.6MPa时，试验期间内压力不得小于设计压力的90%。
3.3.3 过热蒸汽温度波动范围如下：
a.设计温度为250℃时，试验温度应控制在230～280℃之间。
b.设计温度为350℃时，试验温度应控制在330～370℃之间。
c.设计温度为400℃时，试验温度应控制在380～410℃之间。
3.3.4 蒸汽锅炉的实际给水温度与设计值之差应控制在+30～-20℃之间。
3.3.5 热水锅炉的进水温度和出水温度与设计值之差不得大于±5℃。
3.3.6 热水锅炉的压力一般不低于设计压力的70%。
3.3.7 安全阀不得起跳，锅炉不得吹灰，一般情况下不排污。
3.4 在试验结束时，锅筒水位和煤斗的煤位均应与试验开始时一致，如不一致应进行修正。试验期间过量空气系数、给煤、给水、炉排速度、煤层或沸腾燃烧锅炉料层高度应基本相同。
对手烧锅炉在试验结束前和在试验开始前均应进行一次清炉。注意结束时与开始时，煤层厚度和燃烧情况应基本一致。
3.5 正式试验测定时间应按下述规定：
a.火床燃烧锅炉不少于6h。
b.火室燃烧及沸腾燃烧锅炉不少于4h。
3.6 锅炉在额定出力下的试验至少应进行两次。每次试验用正、反平衡法测得的效率之差不得大于5%；再次试验的正平衡效率之差不得大于4%，反平衡效率之差不得大于6%；否则要补做试验，直到合格为止，然后取其算术平均值作为整个试验的锅炉效率。
每次试验的平均出力应为额定出力的97%～105%。
锅炉在额定出力的110%以上的试验应进行一次，试验时间为2h，并允许只测定正平衡效率。火室燃
烧与沸腾燃烧锅炉还应进行一次额定出力的70%试验，试验时间为4 h，并允许只测正平衡效率。
4. 工业锅炉热工试验测量项目
4.1 热工试验效率计算测量项目：
a.燃料元素分析、工业分析、发热量。
b.液体燃料的密度、含水量。
c.气体燃料组成成分。
d.混合燃料组成成分。
e.燃料消耗量。
f.蒸汽锅炉输出蒸汽量或给水流量；热水锅炉的循环水量。
g.蒸汽锅炉的给水温度、给水压力。
h.热水锅炉的进、出口水温或进、出口水温温差及进水温度。
i.过热蒸汽温度。
j.蒸汽锅炉的蒸汽压力或热水锅炉的进、出口水压力。
k.饱和蒸汽湿度或过热蒸汽含盐量。
l.排烟温度、燃烧室排出炉渣温度、溢流灰或冷灰温度。
m.排烟处烟气成分。
n.炉渣、漏煤、烟道灰、溢流灰、冷灰和飞灰可燃物含量。
o.炉渣、漏煤、烟道灰、溢流灰和冷灰的重量。
p.排污量（定期排污或连续排污）。
q.锅水取样量（计入排污量）。
r.蒸汽取样量。
s.自用蒸汽量。
t.入炉冷、热空气温度。
u.辅机（送风机、引风机、破碎机、炉排传动装置、给水泵等）耗电量。
v.当地大气压力。
w.环境温度。
x.试验开始到结束的时间。
4.2 热工试验工况分析测量项目：
a.炉膛压力。
b.燃烧器前油、气压力。
c.燃烧器前油、气温度。
d.沸腾燃烧锅炉的沸腾层温度。
e.一次风风压或沸腾燃烧锅炉风室风压。
f.二次风风压。
g.炉膛出口烟温。、
h.烟道各段压力。
i.省煤器进、出口烟温。
j.空气预热器进、出口烟温。
k.对煤粉锅炉应测煤粉细度和灰熔点；对沸腾燃烧锅炉应测燃料的粒度组成；对火床燃烧锅炉在必要时可测燃料的粒度组成。
l.液体燃料的粘度、闪点和凝固点。
5. 测试方法
a.入炉原煤取样，每次试验采集的原始煤样数量应不少于总燃煤量的1%，且总取样量不少于10kg。
当锅炉出力大于或等于14MW或20t/h时，采集的原始煤样数量应不少于总燃料量的0.5%。煤和煤粉的取样和缩制方法按附录A进行。
对于液体燃料，必须在整个试验时间内燃烧器前的管道截面上连续抽出2L以上原始试样，混合均匀后立即倒入两只约1L的容器内，加盖密封，并作上封口标记，送化验室。
对于气体燃料，可在燃烧器前的管道上开一取样孔，接上燃气取样器取样，进行成分分析。气体燃料的发热量可按其成分计算。
对于混合燃料，可将入炉燃料的元素分析、工业分析、发热量和全水分均按相应基质的混合比取加权平衡值求得，然后作为单一燃料处理。
b.固体燃料量可用衡器称重（测量误差±0.5%）。
对于液体燃料，通过测量流量及密度，确定燃料消耗量。
对于气体燃料，通过测量流量确定燃料消耗量。
c.蒸汽锅炉的输出蒸汽量，一般通过测量锅炉给水流量的方法确定，如锅炉有自用蒸汽时应予扣除。
给水流量可用水箱、涡轮流量计（0.5级）等仪表测量，也可用标准孔板流量计（测量误差±0.5%）测量输出蒸汽量。
d.热水锅炉的循环水量，应在热水锅炉进水管道上安装涡轮流量计进行测定。
e.锅炉给水及蒸汽系统的压力测量应采用精度不低于1.5级的压力表。
f.锅炉汽、水、空气、烟气介质温度的测量，可以使用热电偶温度计、热电阻温度计和实验玻璃温
度计。对热水锅炉进、出口水温应用实验玻璃温度计、铂电阻温度计和温差电偶测量。配二次仪表的精度为0.5级。
测温点应布置在管道或烟道截面上介质温度比较均匀的位置。对锅炉出力大于或等于7MW或10t/h时，排烟温度应进行多点测量，取其算术平均值作为锅炉的排烟温度。
g.烟气成分分析：RO2和O2应用奥氏分析仪测定；CO可采用烟气全分析仪、比色或比长检测管等测
定；在燃用气体燃料时，烟气成分分析可用气体分析仪测定。
h.为计算锅炉固体未完全燃烧热损失及灰渣物理热损失，必须进行灰平衡计算。灰平衡即入炉煤的
灰量与炉渣、漏煤、烟道灰、溢流灰、冷灰和飞灰中的含灰量之间的平衡。通常以炉渣、漏煤、烟道灰、溢流灰、冷灰和飞灰的含灰量占入炉煤总灰量的重量百分率表示。
i.对锅炉出力大于或等于14MW或20t/h，当仅用反平衡法测定效率时，试验燃料消耗量可近似采
用下式进行计算：
（1）
式中：B试验试验燃料消耗量，kg/h；
B设计设计燃料消耗量，kg/h；
Q y DW设计设计燃料低位发热量，kJ/kg；
Q y DW试验试验燃料低位发热量，kJ/kg。
j.为进行灰平衡计算，应对炉渣、漏煤、烟道灰、溢流灰、冷灰及飞灰进行取样化验。
k.各种灰渣的取样方法如下：
装有机械除灰设备的锅炉，可在出灰口处定期取样（一般每15min取一次）。取样应注意均匀性和代表性，其取样、缩制的方法可参照附录A（补充件）进行。
每次试验采集的原始灰渣样数量应不少于总灰渣量的2%；当煤的灰分A g≥40%时，原始灰渣样数量应少于总灰渣量的1%，但总灰渣样数量应不少于20kg。当总灰渣量少于20kg时应予全部取样。
缩分后的灰渣样数量应不少于1kg。在湿法除渣时，应将湿渣铺开在地上，待稍干后再取样和称重。
l.饱和蒸汽湿度和过热蒸汽含盐量的测定方法按附录B（补充件）。
m.风机风压、沸腾燃烧锅炉风室风压和烟道各段烟气压力一般用U形玻璃管压力计等仪表测量。
n.散热损失按附录C（补充件）。
o.电热锅炉热工试验方法按附录D（补充件）。
p.除需化验分析以外的有关测试项目，每隔10～15min读数记录一次。对蒸汽压力和过热蒸汽温度以及热水锅炉进、出口水温和循环水量，每隔5min读数记录一次。为了更好地了解过程中各项参数的变化情况，对压力、温度、流量和水位等参数应尽量采用连续记录。
6. 锅炉效率的计算
6.1 本章使用的符号意义和单位
η1锅炉正平衡效率，%；
η2锅炉反平衡效率，%；
D sc蒸汽锅炉输出蒸汽量，kg/h；
D zy蒸汽锅炉自用蒸汽量，kg/h；
D gs蒸汽锅炉给水流量，kg/h；
G 蒸汽锅炉循环水流量，kg/h；
h bq饱和蒸汽焓，kJ/kg；
h gq过热蒸汽焓，kJ/kg；
h zy自用蒸汽焓，kJ/kg；
h gs蒸汽锅炉给水焓，kJ/kg；
h cs热水锅炉出水焓，kJ/kg；
h js热水锅炉进水焓，kJ/kg；
r 汽化潜热，kJ/kg；
ω蒸汽湿度，%；
B 燃料消耗量，kg/h，Nm3/kg；
Q r输入热量，且Q r=Q y DW+Q VL+H rx+Q zy，kJ/kg，kJ/m3（标）；
Q y DW燃料应用基低位发热量，kJ/kg，kJ/Nm3（标）；
Q WL用外来热量加热燃料或空气时，相应于每公斤或每标米立方燃料所给的热量，kJ/kg，kJ/Nm3；
H rx燃料的物理热，kJ/kg，kJ/Nm3（标）；
Q xy自用蒸汽带入炉内相应于每公斤或每标米立方燃料的热量，kJ/kg，kJ/Nm3（标）；
Q q测定蒸汽湿度时，蒸汽取样量，kg/h；
G q测定蒸汽湿度时，锅水取样量（计入排污量），kg/h；
q2排烟热损失，%；
q3气体未完全燃烧热损失，%；
q4固体未完全燃烧热损失，%；
q5散热损失，%；
q6灰渣物理热损失，%。
6.2 正平衡效率的计算
A.对饱和蒸汽锅炉
a.锅炉输出蒸汽量采用给水流量计量时：
（2）
b.锅炉输出蒸汽量采用蒸汽流量计量时：
（3）
B.对过热蒸汽锅炉
（4）
C.对热水锅炉
（（
常压热水锅炉通用技术条件编号GB/T7985-95 1 主题内容与使用范围 本标准规定了固定式常压热水锅炉（以下简称常压锅炉）的型号编制方法、参数系列、技术要求、试验、检验、验收、标志、包装、运输、储存。 本标准适用于以水为介质，表压力为零的固定式常压热水锅炉，不适用于仅供开水的茶炉。 2引用标准 GB700 碳素结构钢 GB8163 输送流体用无缝钢管 GB5117 碳钢焊条 GB1300 焊接用钢丝 JB/T1620 锅炉钢结构制造技术条件 JB/T1621 工业锅炉烟箱烟囱制造技术条件 JB3271 链条炉排技术条件 ZBJ98010 往复炉排技术条件 JB/T1615 锅炉油漆和包装技术条件 ZBJ98011 工业锅炉通用技术条件 GB/T2888 风机和罗茨鼓风机噪音测量方法 GB5468 锅炉烟尘测试方法 GB13271 锅炉大气污染物排放标准
GB10180 工业锅炉热工试验规范 GB1576 低压锅炉水质 GB50041 锅炉房设计规范 3术语 常压锅炉：锅炉本体开孔与大气相通。在任何工况下，锅炉水位线处表压力都为零的锅炉。 4常压锅炉参数系列 常压锅炉的参数一般应符合表1中的规定。 表1 常压锅炉参数系列 注：①额定进、出口温度可根据当地大气压力和特殊使用条件进行调整，但应保证其温差为25℃。额定出口水温度系指一个大气压力的数值。 ②括号内参数不推荐使用 5型号编制方法 常压锅炉锅炉产品型号由三部分组成，各部分之间用短横线相连。
5．1型号的第一部分由常压锅炉代号、锅型代号、燃烧 设备代号、额定热功率四段组成。 5.1.1常压锅炉代号用“C”表示。 5.1.2常压锅炉锅型代号见表 2。 表2 常压锅炉锅型代号
工业锅炉控制系统设计 The following text is amended on 12 November 2020.
工业锅炉控制方案设计 学生学号： 学生姓名：曹新龙 专业班级：自动化12102班指导老师：赵莹萍 目录
引言 锅炉是国民经济中主要的供热设备之一。电力,机械，冶金，化工，纺织，造纸，食品等工业和民用采暖都需要锅炉供给大量的蒸汽。各种工业的生产性质与规模不同，工业和民用采暖的规模大小也不一样，因此所需的锅炉容量，蒸汽参数，结构，性能方面也不尽相同。锅炉是供热之源，锅炉机器设备的任务在于安全，可靠，有效地把燃料的化学能转化成热能，进而将热能传递给水，以生产热水和蒸汽。为了提高热量及效率，锅炉向着高压，高温和大容量等方向发展。供热锅炉，除了生产工艺有特殊要求外，所生产的热水不需要过高温的压力和温度，容量也无需很大。 随着生产的发展，锅炉日益广泛的应用于工业生产的各个领域，成为发展国民经济的重要热工设备之一。在现代化的建设中，能源的需求是非常大的，然而我国的能源利用率极低，所以提高锅炉的热效率，具有极为重要的实际意义。此外，锅炉是否能应地制宜地有效地燃用地方燃料，并满足环境保护的各项要求而努力解决烟尘污染问题，以提高操作管理水平，减轻劳动强度，保证锅炉额定运行及运行效率，安全可靠地供热等课题。 锅炉微机控制，是近年来开发的一项新技术，它是微型机软件、硬件、自动控制、锅炉节能等几项技术紧密结合的产物。工业锅炉数量大、分布广，我国现有中、小型锅炉30多万台，每年耗煤量占我国原煤产量的1/3，大多数工业锅炉仍处于能耗高、浪费大、环境污染严重的生产状态。因此,提高热效率，提高自动化水平及防止环境污染, 降低耗煤量与耗电量，均是设计工业锅炉需考虑的重要因素。用微机进行控制是一件具有深远意义的工作。 本课题的主要方向就是采用过程控制对工业锅炉进行控制，采用先进的控制算法，以达到优化技术指标、提高经济效益和社会效益、提高劳动生产率、节约能源、改善劳动条件、保护环境卫生、提高市场竞争能力的作用。
工业锅炉热工性能试验散热损失的测量与计算 D.1 总则 锅炉散热损失应按热流计法、查表法和计算法等方法确定。 D.2 热流计法 D.2.1 按温度水平和结构特点将锅炉热平衡系统边界内的锅炉本体及部件外表面划分成若干近似等温区段，并量出各区段的面积F 1、F 2……F n ，各区段的面积一般不得大于2m 2。 D.2.2 将热流计探头按该热流计规定的方式或者GB/T 8174的相关规定固定于各等温区段的中值点，待热流计显示读数趋于稳定后，连续取10个数据，并用算术平均值法求出各个区段的散热强度q 51、q 52……q 5n 。 D.2.3 用式(D.1)求得整台锅炉的散热损失q 5: r 52521515BQ .......q n n F q F q F q +++= …………… (D.1) 式中： q 51、q 52……q 5n ——分别为各区段的散热强度，单位为千焦每平方米小时（kJ/ m 2·h ）； F 1、F 2 ……F n ——分别为各区段的面积，单位为平方米（m 2）； B ——燃料消耗量，单位为千克每小时 （kg/h ）或标准立方米每小时（m 3/h ）；
Q r ——输入热量，单位为千焦每千克 （kJ/kg ）或千焦每标准立方米（kJ/m 3）。 D.3 查表法 散装锅炉散热损失按表D.1取用。锅炉额定蒸发量（或额定热功率）在表中范围但为非表中数据时，用内插法确定锅炉散热损失，若超出表中范围则按GB/T 10184中相关方法确定锅炉散热损失。 表D.1 锅炉散热损失 D.4 计算法 整体出厂和组装锅炉的散热损失可近似地按式(D.2)计算： %10016705?=r BQ F q ………………………………（D.2） 式中：
； 济南铁道职业技术学院 电气工程系 毕业设计指导书 课题名称： 锅炉控制系统的组态设计《 专业电气自动化 班级电气0831 姓名 cmy ~ 设计日期至 指导教师 ly ? 2010、11
济南铁道职业技术学院电气工程系 毕业设计指导书 2010、11 一、设计课题: ！ 锅炉控制系统的组态设计 锅炉设备是工业生产中典型的控制对象，而组态控制技术是当今自动化系统应用广泛的技术之一。本课题采用组态王组态软件设计上位机监控画面，实时监控液位参数，并采用实时趋势曲线显示液位的实时变化。由此组成一个简单的液位控制系统。 二、设计目的： 通过本课题的设计，培养学生利用组态软件、PLC设计控制系统的能力，理解、掌握工业中最常用的PID控制算法，有利于进一步加深《自动控制原理》、《组态软件》和《过程控制》等课程的理解，为今后工作打好基础。 三、设计内容： 掌握锅炉生产工艺，实现锅炉自动控制的手段，利用“组态王”软件做出上位机监控程序，具体有主监控画面、实时曲线、历史曲线；掌握PID参数调整方法。 — 四、设计要求及方法步骤： 1．设计要求： （1）监控系统要有主监控画面和各分系统的控制画面，包括实时曲线、历史曲线和报表等。 （2）各控制画面要有手/自动切换。
（3）掌握PID控制算法。 2．运用的相关知识 （1）组态控制技术。 （2）过程控制技术。 ~ 3．设计步骤： （1）熟悉、掌握锅炉的生产工艺。 （2）设计各分系统的控制方案。 （3）构思系统主监控画面和分画面，包括实时曲线、历史曲线和报表等。 （4）编写设计论文。 五、设计时间的安排： 熟悉题目、准备资料 1周 @ 锅炉控制系统的工艺了解 1周 监控画面的设计 2周 控制算法的编制和系统调试 3周 论文的编写 2周 准备毕业设计答辩 1周 六、成绩的考核 在规定时间内，学生完成全部的设计工作，包括相关资料的整理，然后提交给指导教师，指导教师审阅学生设计的全部资料并初步通过后，学生方可进入毕业答辩环节，若不符合设计要求，指导教师有权要求学生重做。 … 答辩时，设计者首先对自己的设计进行10分钟左右的讲解，然后进行答辩，时间一般为30分钟。 成绩根据学生平时的理论基础、设计水平、论文质量和答辩的情况综合考虑而定。 成绩按优秀、良好、中、及格、不及格五个等级进行评定。
电厂热工仪表校验装置配置方案（不建标） 名称技术规范单位数量品牌产地单价总价备注 1 便携式干式温度校验炉温度范围：-20℃～150℃，分辨率：0.01℃ 准确度：±0.1%, 稳定度：±0.05℃ 炉膛深度：145mm, 炉膛孔径：Ф36mm 能同时校验6支热电偶或热电阻 带开关测试功能, 带RS232接口 双路高精度测量：Pt100热电阻2/3/4线，热电偶K,J,T,N,S自 动冷端补偿 中文应用软件（能全自动校验双路热电阻/热电偶）需配合电脑 使用 套 1 2 便携式干式温度校验炉 温度范围：常温+10℃～600℃，分辨率：0.01℃ 准确度：±0.1%, 稳定度：±0.05℃ 炉膛深度：185mm, 炉膛孔径：Ф40mm 能同时校验7支Ф8mm或7支Ф6mm的热电偶、热电阻 带开关测试功能, 带RS232接口 双路高精度测量：Pt100热电阻2/3/4线，热电偶K,J,T,N,S自 动冷端补偿 中文应用软件（能全自动校验双路热电阻/热电偶）需配合电脑 使用 套 1 3 便携式干式温度校验炉温度范围：200℃～1100℃， 准确度：±0.2%, 稳定度：在1000℃时±0.3℃ 分辨率：0.1℃ 炉膛深度：225mm, 炉膛孔径：Ф45mm 带开关测试功能, 带RS232接口 套 1
4 电动压力校验仪 压力控制范围：-0.095～10MPa 压力稳定度：±0.02%F.S 压力单位可选：kpa、Mpa、Bar、kg/cm2、Psi 温度补偿：0~50℃自动温度补偿 输入：4~20mA (带24V电源) ，0~30VDC 分辨率：0.001mA，0.001V 精度：±0.02%F.S， 介面显示：4.3”TFT彩色触摸屏 电源：14.8V Li-ion / 每充电可工作3小时 带RS232通讯接口 可检测对象为：压力变送器、压力开关、压力表 套 1 内置压力模块量程0～10MPa (0.05%F.S.) 只 1 外置压力量程-100kPa～100kPa (0.05%F.S.) 只 1 外置压力量程0～50kPa (0.05%F.S.) 只 1 外置压力量程0～300kPa (0.05%F.S.) 只 1 外置压力量程0～2MPa (0.05%F.S.) 只 1 外置压力量程0～4MPa (0.05%F.S.) 只 1 压力转接头附件 64件成套英制NPT1/4、3/8、1/2、3/4及公制M20×1.5等相 应的转换接头 套 1 5 真空/压力校验台压力控制范围：-0.095MPa～6MPa 调节细度10Pa 台 1 6 压力校验台压力控制范围：0～10MP 台 1 7 弹簧管式精密压力表-0.1～0MPa，0～40KPa，0～250KPa，0～0.6MPa，0～ 2.5MPa，0～4MPa，0～6MPa，0～10MPa 0.25级 个 1 8 多功能校验仪型号：Model 50（六位显示） 准确度：±0.02%FS； 台 2
新建(改扩建)火力发电工程 热工标准试验室及现场试验设备技术文件 2009年11月 中国
附件1 技术规范 1 总则 1．1本规范书用于在建电厂或改扩建电厂热工试验室和现场试验设备（温度、压力、转速、电信号等）的招标，它提出了校验仪表和设备的配置数量、功能、性能等方面的技术要求。 1. 2 电厂热工自动化试验室校验仪表和设备的配置满足电厂作为三级量值传递单位的工作需要。 1..3供方提供的热工自动化试验室校验仪表和设备具备有效的检定合格证书及完整的封印。国产设备提供“计量器具制造许可证”，进口设备具有“进口设备型式批准证书”。 1.4需方对本规范书提出了最低限度的技术要求，并未对所有的技术细节和标准做出规定，供方需提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。满足国家对有关安全、环境保护等强制性标准及要求。 1.5如未对本规范书提出偏差，需方可认为我方提供的设备符合规范和标准的要求。偏差（无论多少）都清楚地表示在“差异表”中。 1.6本技术规范书所使用的标准如遇与我方所执行标准不一致时，按较高标准执行。 1.7校验仪表和设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方保证需方不承担有关校验仪表和设备专利的一切责任。 1.8本技术规范书将为订货合同的附件，与合同正文具有同等效力。 1.9在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供需双方共同商定。 2规范和标准 2.1 本规范书所涉及的校验仪表和设备按照相应的规范标准的最新版本进行设计、制造、检验和试验。这些规范和标准是由本规范书所列的组织机构制定的，包括在合同有效期内追加的规范与标准。 2.2 引用标准 《中华人民共和国计量法》及《水利电力部门电测、热工计量仪表及装置检定、管理规定》，凡是热工自动化试验室用于热工自动化校验仪表和设备的性能指标均应符合现行的各种

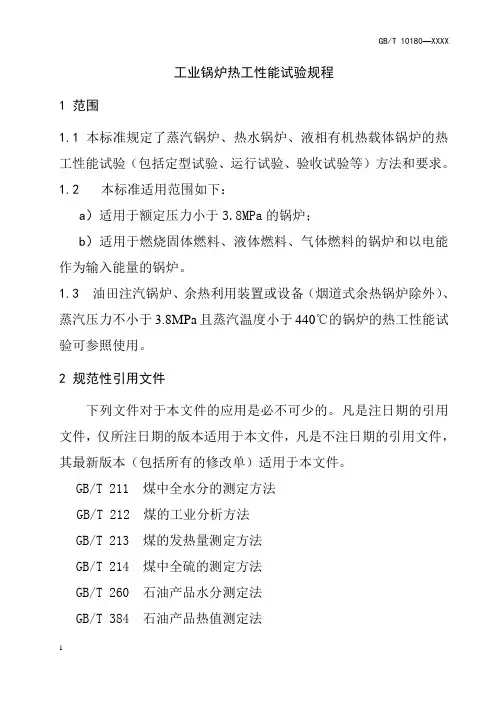

GB/T10180-2003工业锅炉热工性能试验规程 1．范围 标准规定了只要小于3.8M Pa的所有蒸汽锅炉和热水锅炉,其中包括:过热蒸汽锅炉,真空锅炉,常压锅炉和小型锅炉的热工性能试验方法. 标准适用于燃用固体、液体和气体的锅炉以及电能作为的锅炉.同时明确了热油载体锅炉(导热油炉),以及垃圾燃料的锅炉可参照该标准使用. 2．规范性应用文件 对标准所引用标准进行了说明. 3．术语和定义 对标准所用时一些术语进行了定义解释. 其中3.8基准温度是新提出的术语. 4．符号和标准 对热工测试中所使用的名称进行符号和单位的确定,其中q3也称为化学未完全燃烧热损失,q4也称为物理未完全燃烧热损失或机械未完全燃烧损失. 5．总则 5.1 标准规定锅炉效率应采用正、反平衡法测量,只有当锅炉容量大于等于20T或大于等于14MW时,正平衡测定有困难,即固体燃料计量有困难时可采用反平衡测量锅炉效率,所以一般燃油、燃气锅炉也需要采用正、反平衡法.手烧锅炉因炉渣计量有困难,故允许只用正平衡法测定锅炉效率,但此时应列出锅炉的炉渣可燃物含量、烟气含氧量及排烟温度.标准中规定锅炉效率为正平衡法和反平衡法测得的平均值,此规定同老标准(锅炉效率以正平衡法测定值为准)相比更能准确表示出锅炉效率. 5.2 标准所制定的规程仅是对锅炉进行热工性能测试,考核锅炉的热工效率,所以其规定锅炉效率,为不扣除自用蒸汽和辅机设备耗动力折算热量的效率,如需测定整个锅炉岛式系统时可以进行净效率计算. 5.3 标准中规定蒸汽锅炉的出力由折算蒸发量来确定,在老标准规定蒸汽锅炉的出力由实测决定,而依照JB2829标准规定锅炉出力应由直接测量法决定,但同时规定当实测参数和设计不一致时,蒸发量应修正.此项规定使锅炉热工性能试验数据同锅炉设计数据相比更能反映锅炉实际运行与设计的差异,例:一台10吨1.6MPa蒸汽锅炉其设计给水温度为105℃,但在试验中由于各种原因其给水温度为20℃,折算蒸发量应为: =10000×(2793.40-85.54)/(2793.40-441.36)=11512.81kg/h Dzs—折算蒸发量; 单位:吨/每小时(t/h); DSC—输出蒸发量; 单位:吨/每小时(t/h) hbq、hgs——饱和蒸汽、给水的实测参数的焓;单位为千焦每千克(kJ/kg) h*bq、h*gs——饱和蒸汽、给水的设计参数下的焓;单位为千焦每千克(kJ/kg) 6．试验准备工作 6.1 试验工作前,试验负责人首先要编制试验大纲,编制试验大纲是: 1) 首先根据试验目的和要求,确定试验类型(仲裁试验、定型试验、验收试验、运行试验). 2) 根据试验类型确定被测锅炉系统.例:有一台蒸汽锅炉在其尾部有一个余热水箱,而水箱中被加热后的热水不进锅炉另有别用,此时在试验中就应确定此部分被吸收热量,是否作为被测锅炉系统中. 3) 根据上述确定原则,确定测量项目和测点位置. 4) 根据测量项目选择合适的测量仪表.
