数显式推拉力计使用说明书
感谢购买SG -HF系列数显式推拉力计
本推拉力计具有高精度、易操作、携带方便等优点。更具有各种测试模式，方便测试者使用，且可将测试数据储存并输入到电脑作统计分析。与各种试验台及夹具组合可构成不同用途的试验机。用户还可自行输入使用地的重力加速度值，使测试更为精确。
特别说明：
数显式推拉力计有很多规格供用户选用，用户可根据所需测试产品的力值大小，选择相应规格的仪器。科学的使用测试范围为满量程的10%～100%，计量部门建议不要使用满量程的1%以下部分，故此，本仪器已经将满量程的1%以下部分屏蔽，不再供用户测试使用。同时，在仪器和被测试物就位后开始测试前，按“置零”键清零以消除夹具等重量。
一、用途
数显式推拉力计类是一种小型简便多功能高精度的推力、拉力测试仪器，广泛应用于电子电器、建筑五金、轻工纺织、汽车配件、打火机等点火装置、消防器材、制笔、制锁、渔具、化工、动力机械、科研机构等行业的推拉负荷、插拔力测试、破坏性试验等。数字显示分辨率高，采样速度高，使用方便，为新一代高效高精度的推拉力测试仪器。
二、功能特点
1、高精度高分辨率。
2、五种测试模式、三种显示方式可供选择—最大程度提高测试效率。
3、N（牛顿）、kg（公斤）、lb（磅）三种计测单位可供选择、相互换算。
4、重力加速度设置功能—用户可自行输入使用地的重力加速度精确值。使测试及单
位换算更为精确。
5、峰值保持功能。保持峰值显示直至手动清零。
6、自动峰值功能，保持显示峰值2秒后自动解除。
7、可设定上下限及比较值做统计分析。超过比较值蜂鸣报警。
8、数据储存功能，可储存896个测试值。
9、数据输出功能，可将数据通过数据线输入电脑做各种分析。
10、绿色环保，10分钟无操作自动关机。
11、高品质充电电源。充电电压从100V至240V可用，可适应国内、国外绝大多数地区。还有短路、漏电、过载保护功能。
12、2套安装尺寸，适应国内外多种测试机台，方便用户安装到机台上使用。
13、特有的开关接点通断力测试功能，使开关通断力测试更精确。
14、6位大屏幕显示。
三、推拉力计型号规格表(见下表一、表二)
传感器内置式推拉力计型号规格表一
传感器外置式推拉力计型号规格表二
四、结构名称：推拉力计结构名称见图一、图二。图一
打印键
设置键
存储键
置零键
峰值键
液晶显示屏
警告标志
测试杆
传感器内置式
图二
传感器外置式
法兰式传感器五、屏幕显示说明
1、PEAK
当“PEAK”显示时，表示Peak mode（峰值保持模式）,显示屏显示峰值直至手动清零；当“AUTO PEAK”显示时，表示“auto peak”（峰值保持自动解除模式），显示峰值2秒后自动清零；当没有显示“PEAK”时，表示“track mode”（实时荷重值模式），屏幕上的数值随荷重的变化而变化。
2、LO BAT
电池电压降到7.0V以下时，屏幕上出现“LO BAT”，提示电压不足，需重新充电（充电时仍可测试）。
3、MEM
有资料被储存记忆时，“MEM”会显示。按“记忆”键查看记忆数据时，“MEM”闪烁。
4、在本机中，推力（压力）默认显示为负值（“-”），拉力为正值（“+”不显示）。
5、CMP
比较功能。
当通过CPDT设定比较值（祥见后面相应说明）时，此功能激活。“CMP”显示。比较值默认为满量程，使用时可根据需要另行设定。
6、SG-HF10K以上规格中，屏幕最后一位数“”为字母“K”，与“N”、“kgf”、“lbf”分别组合成“KN（千牛）”、“t（吨）”、“Klb（千磅）”如图示：
六、按键说明(见下图)
1、开机键：按此键时，电源打开，同时“电源”指示灯会亮起来（充电时此指示灯也会亮起），型号会显示出来。开机后，在按置零键清零前，屏幕上可能会有类比信号的零点漂移数值显示，只需按置零键清零即可。
2、关机键：无论何时按此键时，电源关闭。但储存的记忆数据不会消失。
3、记忆键：按此键时，存储的测试数据（记忆数据）会依次被调出来显示于屏幕上，此时“MEM”字样闪烁——首先显示记忆次数，2秒后自动显示记忆数据。按峰值键可退出记忆。
4、单位键：按此键可执行计测单位的切换，可循环显示N(牛顿) 、kg（公斤）、lb （磅）三种单位。在测试数据显示状态下, 也可完成同一数值的单位换算。在SG-HF10K以上规格中，与字母“K”组成“KN(千牛)”、“t(吨)”、“Klb（千磅）。
5、峰值键：每按此键一次会有“PEAK”显示、“AUTO PEAK”显示或“PEAK”消失的切换—亦即峰值保持、峰值保持自动解除、负荷实时值模式的切换。
6、打印键：在关机状态下按住此键再按开机键时，存储的测试数据通过数据线输出至电脑与电脑通迅时用。通讯完毕，按峰值键关机。
在“MODE”设置状态时，按此键可使闪烁的数字在“0”和“9”之间变化。7、存储键：按此键时，屏幕上显示的测试数据会被储存起来。储存的数据可利用记忆键调出，可用置零键清零消除，亦可利用打印键输出至电脑作分析处理或打印。当机内有测试数据被储存时，“MEM”显示。
8、置零键：按此键时，屏幕上的测试值会被归零。
※当所使用的夹具的重量超过量程的20%或本机有超过量程20%的负荷存在时，按置零键无法清零，此时需选用较轻的夹具或解除所加的负荷，再次清零。
※按住此键4秒钟，存储的测试数据可以全部清除（某些状态下可能无法清除，则关机后重新开机再执行此功能，即可清除全部记忆数据）。
9、设置键：详细的设定请参照“机能设定”中各种设定方式的说明。
七、MODE机能设定
开机状态按下设置键，此时会有设定的项目显示出来，最初显示出来的是“TEST”()，2秒后自动出现数字设定窗口。利用打印键和存储键，设定测试模式；然后再按设置键，依次出现“AODT”()，“LODT”()，“HIDT”()，“CPDT”()，数字设定窗口都在各自对应的项目出现2秒后自动显示，利用打印键和存储键设定所需参数。“Setend”显示，表示设定结束，进入测试状态。
TEST 以四位数字来表示，其具体定义如下：
0000 荷重实时值模式0001 标准测试模式
0002 推拉峰值模式0003 拉力峰值模式
0004 推力峰值模式0005 外接节点断通模式
0006 外接节点通断模式
0000 荷重实时值（随机跟踪）模式
在任何状态下跟踪测试荷重值的变化显示，当测试荷重值消失后，回到零点。此时，PEAK 功能不起作用。
0001 标准测试模式（出厂默认模式）
此模式下可设置三种状态，即荷重实时值状态、峰值保持状态和自动峰值状态。当显示屏上没有“PEAK”字样时，为荷重实时值状态, 测试值随荷重的变化而变化；按峰值键，显示“PEAK”字样时，为峰值保持状态，所显示的测试值为测试中的最
大值(不论拉力和压力)，需手动清零；再按一次峰值键,“AUTO PEAK”显示，为自动峰值状态，所显示的测试值为测试中的最大值（不论拉力和压力），且保持显示２秒钟后自动消失归零，即可进行下一次测试。
0002 推拉峰值模式
同时抓取压力和拉力两方向的最大荷重值之机能。连接器测试时，抓取插入力和拔出力的正负两方的最大荷重（Fc．Ft）之机能。
※正负两方所加的荷重都大于感应值Fa以及荷重低于感应值Fa时，才算一次(一循环)测试完成(结束)。
0003 拉力峰值模式
插拔测试时，只抓取拔出拉力的最大荷重(Ft)之机能。
0004 压力峰值模式
插拔测试时，只抓取插入压力的最大荷重(Fc)之机能。
0005 0006开关接点通断力测试摸式
精确测量接点通、断动作瞬间的荷重值。
0005 外接节点从断开到接通瞬间的最大力值将被测的2个接点分别连接到数据接口的4、5脚上(利用附件里的数据插头），按“峰值”键，选择峰值模式，通过推拉力计施加压力到开关上，直到开关接通。此时所测力值即为接通开关所需力值。0006 外接节点从接通到断开瞬间的最大值
将被测的2个接点分别连接到数据接口的4、5脚上(利用附件里的数据插头），按峰值键，选择峰值模式，通过推拉力计施加压力到开关上，直到开关断开，此时所测力值即为断开开关所需力值。
如下图开关、按键等的操作荷重测试：
设定在“PEAK”状态，Fp为测试资料值。
所加的荷重大于Fa的设定值后，直到接点有变化时由断开到接通或由接通到断开，显示屏的荷重值会停止变化。此时所显示的即为测试值。
※请将数据接口的PIN4和PIN5连接作为接点信号(利用附件里的数据插头）。
※如果不设定Fa（感知范围）则无法执行测试。
AODT 感应值设定
在推拉同时测试时，设定感应值Fa。如：推力测试，数值超过感应值，表示“推”开始测试，之后数值低于感应值，表明推力测试结束；反之，可进行反方向拉力的测试，当数值超过感应值，表示“拉”开始测试，之后数值低于感应值，表明拉力测试结束。
LODT 测试值下限设定
设定测试值下限，低于下限为超出范围，“MIN”显示。
HIDT 测试值上限设定
设定测试值上限，高于上限为超出范围，“MAX”显示。
CPDT 比较值设定
当测试值超过设定的比较值时，蜂鸣器报警。
LODT HIDT CPDT 配合使用，使仪器对测试数据有分析判断能力。用户在调试不明时，（最好关机后重新开机状态下）按住设置键四秒钟以上，听到“嘀”声后松开手，仪器能回到出厂默认值状态，其值如下：
TEST：0001 标准测试模式；AODT、LODT：满量程的１％；
HIDT、CPDT：满量程。
八、储存（记忆）资料
1、储存资料：只有在峰值保持（PEAK）状态下，测试完成后，按存储键资料会被储存起来，显示屏上会有“MEM”字样显示，储存的记忆资料在关机后也可保存。用记忆键查看记忆资料时，“MEM ”闪烁，先出现记忆次数，2秒后自动出现记忆数值。按峰值键可退出记忆直接进入测试。也可将数据输入电脑作分析处理。本机可储存896个数据。当“O.E”显示时，表示第897个数据不能再储存。
2、记忆清除：在一般荷重显示状态时，按置零键四秒以上，全部的记忆资料会被清除掉，“MEM”字样消失。
本机可连接电脑，将测试数据输入电脑。查看、打印测试次数、平均值、最大值、最小值以及判别测试结果是否符合设定要求。
九、仪器其他功能说明
1、打印功能说明：此功能可将存储的测试数据通过数据线输出至电脑而打印出来。
a、首先运行随机携带的CD光碟后，将在得到文件夹内，打开后点击“数据导出程序”文件，再点击“setup.exe”文件，后点击“下一步”→“下一步”→“完成”。
b、将此仪器用数据线与电脑连接（必须使用本公司配发特定的RS232电脑连接线），在仪器为开机的状态下，待液晶显示屏上显示为零时，双击桌面上的“测力计通信软件3.0.exe”快捷键，后在弹出的窗口中点击“接收”，存储的测试数据通过数据线输出至电脑。数据接收完毕，点击“打印”，在弹出窗口中点击打印，即可打印。
2、同步测试功能说明：同步测试软件可连接电脑测试，电脑上同步显示测试力曲线图及测试过程中详细的测试力的记录，并可保存、打印，做各种分析(可选功能详见光盘资料及以下操作说明)。同时此功能可显示测试时的同步测试曲线、数据等功能。
a、首先运行随机携带的CD光碟后，将在得到文件夹内，打开后点击“同步测试软件”文件，再点击“安装.EXE”文件，后点击“下一步”→一直点“下一步”→“完成”。
b、具体操作步骤，请运行本公司主页中的见问题栏中下载“数显式推拉力计同步测试功能演示”，参照此演示的操作即可。
3、信号输出功能：触发控制信号输出设置比较值，可在测试力超过比较值时，输出信号来控制继电器的通断，以便实现诸如电动机停止运转等功能，实现自动控制；亦可利用这个信号实现其他控制功能，如将信号输入PLC，实现自动化。还可定制信号输出方式，如在某一段测试力
范围内输出信号。此功能操作方法：
a、先将此仪器设置比较值。
比较值设定方法：开机，待显示稳定（显示为0）时，按“设置”键5次（显示CPDT---比较值设定）后，将其数值设成预设值。（可参考上一页说明）
b、此仪器右侧面有一标示为信号输出插孔，将信号输出线一头插入此插孔（插座），另一头插入本公司生产的电动测试台上标示为信号输入的插孔（插座）。
c、启动本公司生产的电动测试台，就可在测试力超过比较值时，实现电动机自动停止运转的功能。
4、自动储存测试值功能：在“AUTO PEAK”状态下，仪器会自动储存测试峰值，按记忆键可翻看储存的数据，也可通过配套光盘上的“数据导出程序”，将数据导入电脑，程序会自动显示“最大值、最小值、均值、偏差值、合格最大值、合格最小值、
合格平均值、测试数、合格数”等数据，供使用者分析使用（详见光盘上相应说明）与电脑连接导出数据时，界面友好，通过配套的数据线连机，正常开机界面下就可使用。
5、特大记忆储存功能：能储存896个测试值。可在“PEAK”（按峰值键1次）状态下手动储存，也可在“AUTO PEAK”（按峰值键2次）状态下自动储存。按记忆键能依次查看储存的记忆值，也可通过配套光盘上的“数据导出程序”，将数据导入电脑。
6、背光功能：使用按键或仪器受力时背光自动点亮，10秒钟无动作自动关闭背光；也可按设置键6次，进入“light”状态，按打印键选择，若选择“NO”表示关闭背光，选择“YES”表示开启自动背光功能。
7、LCD液晶显示屏翻转功能：显示按打印键可使读数180度倒转显示，方便从不同角度观看测试值。
8、自动峰值功能按峰值键2下，屏幕上显示“AUTO PEAK”，按存储键，进入自动峰值设置界面后，按打印键，可依次设置自动峰值时间（即测试值在屏幕上保留的时间），从1秒到9秒，选定时间后，按设置键保存并退出自动峰值时间设置。仪器出厂时默认时间为3秒钟。
9、自动关机时间设置功能：可设定10分钟到90分钟自动关机，也可设定不自动关机。按设置键7次，进入“OFFT.”界面，按打印键，可选择自动关机时间，选“00”不自动关机，选定后按设置键保存并退出。仪器默认设置为50分钟。
10、电池容量显示功能：分3格、2格、1格，电量过低时仪器会自动关机。
11、计量校正当计量部门需要对仪器进行校正功能：可长按住记忆键不松手的同时按开机键，直到开机显示一排数字，按设置键，显示“FULL”，接着显示一排数字，挂上满量程相应砝码，稳定后按设置键，自动关机，校正结束，校正数据储存在仪器里。
若校正数值有误，长按设置键会恢复到出厂设置状态；长按存储键会恢复到上一次校正状态。
12、解决超载状态说明：当开机报警、显示数据无法清零时，此时为电池电量不足或严重过载状态。处理方法：
A、充电。
B、长按设置键4秒钟以上，会自动关机，关机后再按开机键开机，恢复出厂设置（若无法恢复时，需返厂更换传感器）。
13、解决死机状态说明：当测定仪表意外死机时，用硬物按测定仪表的左侧有个标示为“复位”键快速复位关机即可。
十、重力加速度值的更改
本机用户可自行输入使用地的重力加速度值。在开机前按住峰值键不放，再按开机键，即可进入重力加速度值设置界面,输入新的重力加速度值后，按设置键系统关机。重新开机即可使用。
十一、测试
按开机键打开电源，根据需要使用出厂默认设置直接进行测试或按设置键选择测试模式后进行测试。
1、选择合适的测试用接头夹具安装到推拉力计上（自制夹具请参考“外形及安装尺寸图”中相关数据。
2、请牢固的握住推拉力计或将推拉力计安装于合适的测试机台上进行测试，测试时请使被测试力和推拉力计的推拉杆成一直线，以便测得准确的荷重值。
3、测试完成后，卸下负荷，关闭电源，取下夹具，将各物件清洁后放回工具盒内，以备下次使用。
十二、安全注意事项
1、注意事项：
a、购买此仪器，首先必须得充电8小时后，方可进行正常使用。
b、购买此仪器，必须使用本公司配发附件内的RS232电脑连接线。
c、如果操作错误，可能会损坏本仪器或导致严重的事故。本说明书中指出了预防事故发生的重要事项和仪器的使用方法，请在使用前仔细阅读此说明书，阅读后妥善保存，以备再次阅读。
d、如果是测试冲击负荷请选用最大负荷比所要测试的冲击负荷大一倍的机型。
2、警告事项：
a、在破坏性测试时，应戴上保护面具和手套以防测试过程中发生的飞溅物质伤及人体。
b、不要使用已损坏或严重弯曲变形的夹具。自制夹具请参阅本说明书中相关的参数（本公司另备有各类夹具，客户可根据需要另行选购）。
c、不要超出最大量程来使用本仪器。否则可能导致传感器损坏，甚至发生事故。
d、当测试值超过量程的105％时, 蜂鸣器会连续鸣叫, 此时请快速解除所加之载荷，或降低负荷。
3、安全事项：
a、请使用配套的充电器充电，否则会引起电路故障，甚至引发火灾。
b、不要使用充电器额定电压以外的电源，否则可能会引起电击或火灾。
c、不要用湿手拔出或插入插头，否则可能导致触电。
d、不要拉拽充电器的电源线来拔出插头，以免电线被扯断而遭电击。
e、请用柔软的布来清洁本机。将布浸入泡有清洁剂的水中，拧干后再清除灰尘和污垢。注意：不要使用易挥发的化学物质来清洁本机( 如挥发剂、稀释剂、酒精等)
f、请勿在以下环境中操作本机
①潮湿的环境②多尘的环境
③使用油或化学品的地方④周围有震源的地方
g、请在规定的温湿度范围内使用及储存，否则可能造成仪器故障。
h、不要自行拆卸修理或改造本机，这些行为可能引起仪器永久性故障。
i、其他安全生产需注意的未尽事项。
J、送修前之确认项目
十三、数据接口（9PIN）
十四、外形及安装尺寸图
2套安装尺寸，分别为4-M4—40×90
4-M3—30×145十五、随机附件明细表
手持指针式推拉力计操作规程 （ISO45001-2018/ISO9001-2015） 1.0目的： 确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。 2.0范围： 2.1该操作规范适用于公司型号为SN系列手持指针式推拉力计的使用。 2.2该仪器适用于公司产品的推拉负荷值测试. 3.0职责与权限： 3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。 3.2质量中心：负责仪器的校验计划安排和实施校验. 4.0测试前准备： 选择合适的测试用接头夹具,安装到推拉力计上. 4.1拉力(PULL)测试:将附属的拉力用夹具安装到标示拉[PULL]端的中心棒上. 4.2推力(PUSH)测试:从附属的推力夹具中,选择合适的测试用夹具,安装到标示[PUSH]端的中心棒上. 4.3延长棒的利用:无法接触到被测物时,利用附属的延长棒来安装夹具.注意:使用延长棒测试时,被测物与推拉力计需在同一直线上,假如不在一直线上时,将无法测得正确的荷重值. 4.4切换旋钮的确认及操作方法 4.4.1荷重峰值[PEAK]—连续荷重[TRACK]的切换
将切换旋钮轻轻的往下压后同时往左方向回转,使旋钮的“·”标记在连续荷重[TRACK]位置上. 4.4.2连续荷重[TRACK]--荷重峰值[PEAK]的切换 将切换旋钮往右方向回转,此时旋钮弹出,旋钮的“·”标记在荷重峰值[PEAK]位置上. 4.4.3测试后的注意事项 测试完成后切换旋钮的“·”标记,请置于荷重峰值[PEAK]的位置.如果切换旋钮长期置于连续荷重[TRACK]位置的话,则内部置零弹簧片使用寿命将会变短. 4.5刻度盘调整 4.5.1请确认指针是否对准刻度盘的[0].如果没有对准,请旋转刻度调整圈,刻度盘会一起动作,使指针对准[0]位. 4.5.2本仪器垂直旋转使用时,特别在安装有夹具的情况下,即使没有施加负载,指针也会偏向一边,这是因为本仪器及夹具的自重原因.旋转刻度调整圈使刻度盘的[0]与指针对准,这对测试结果的准确性无影响. 注意:如经常对本仪器施加超过最大测试荷重范围的负载时,荷重检出机构的弹性力将会逐渐劣化,导致无法检出正确的荷重值.使用时请注意不要施加超过最大荷重范围的负载,以维护本仪器的使用寿命. 5.0测试 测试时请用双手牢固地握住推拉力计或将推拉力计安装于合适的机台做测试.测试时请将被测试物和推拉力计置成一直线再执行测试,被测试物和推拉力计若没有成一直线,则测试时将无法得到正确的荷重值. 6.0切换旋钮的活用和指针的动作
参考图片: 艾固NK系列指针推拉力计 NK series Analog push pull force gauge 功能特点Function ·高解析度：1/200的刻度板清晰易读； ·机体轻巧：机体重量轻，可单手灵活操作； ·高精度：精度为全刻度(full Scale)的0.5%； ·机型规格丰富：从1Kgf至50Kgf共８种规格及2种刻度可供选择； ·操作性佳：简单旋转设定钮即可轻易选择读取峰值或开值；·NK机型变单位读取：N/牛顿单位或Kgf/公斤单位可在NK 型拉压力计同时读取。 ·High Resolution: 1/200 scale plate legible; ·Lightweight body: light body weight, one-handed operation is flexible; ·High precision: precision full scale (full Scale) of 0.5%; ·Model Specifications rich: from a total of eight kinds 1Kgf to 50Kgf specifications and two kinds of scales to choose from;
·Operability good: simple rotary knob to set the peak can be easily choose to read or open value; ·NK models change unit reads: N / Newton units or Kgf / kg unit can be read simultaneously in NK-type pull gauge. 技术参数Parameters
作业文件版次第A/0版 手持指针式推拉力计使用说明书编号JSFZ-QAD-SW-04 页次1/4 索引 序号项目页次 1.0 目的 2 2.0 范围 2 3.0 职责 2 4.0 定义2~3 5.0 程序3~4 6.0 相关文件 4 7.0 记录 4 记号订正内容年月日订正审核 批准审核编制 日期日期日期
作业文件版次第A/0版 手持指针式推拉力计使用说明书编号JSFZ-QAD-SW-04 页次 2 /4 1.0 目的： 对手持指针式推拉力计作良好的使用及有效的管理。 2.0 范围： 此基准适用于手持指针式推拉力计的使用管理作业。 3.0 职责： 3.1 品保部门对各部门仪表管理表单作统一保管，并负责每年仪器检测。 3.2 各部门仪表由部门内专人保管。 4.0 定义： 4.1规格参数：
作业文件版次第A/0版 手持指针式推拉力计使用说明书编号JSFZ-QAD-SW-04 页次 3 /4 4.2 结构名称： 5.0 程序： 5.1 测试前准备 选择合适的测试用接头夹具，安装到推拉力计上。 5.1.1 拉伸测试 将附属的拉力用家具安装到表示拉【PULL】端的中心轴上。 5.1.2 压缩测试 从附属的推力夹具中，选择合适的测试用夹具，安装到标示【PUSH】端的中心轴上。 5.1.3 加长接杆的利用 无法接触到被测试物时，利用附属的加长接杆来安装夹具。
手持指针式推拉力计使用说明书编号JSFZ-QAD-SW-04 页次 3 / 4 注意：使用加长接杆测试时，被测物与推拉力计需在同一直线上，假如不在一直线上，将无法测得正确的负荷值。 5.1.4 切换旋钮的确认及操作方法 ①荷重峰值【PEAK】——连续荷重【TARCK】的切换旋钮轻轻的往下压后同时往左方向回转， 使旋钮的“〃”标记在连续荷重【TARCK】位臵上。 ②连续荷重【TARCK】——荷重峰值【PEAK】的切换旋钮轻轻的往右方向回转，此时旋钮弹出， 旋钮的“〃”标记在连续荷重【TARCK】位臵上。 ③测试后的注意事项——测试完成后切换旋钮的“〃”标记，请臵于荷重峰值【PEAK】的位臵。 如果切换按钮长期臵于连续荷重【TEAK】位臵的话，则内部的臵零弹簧片使用寿命将会变短。 5.1.5 刻度盘调整 ①请确认指针是否对刻度盘的【0】。如果没有对准，请旋转刻度调整圈，刻度盘会仪器动作，使 指针对准【0】位。 ②本仪器垂直放臵时，特别在安装有夹具的情况下，即使没有施加负载，指针也会偏离【0】位， 这是因为本仪器及夹具的自重原因。此时应旋转刻度调整圈使刻度盘的【0】与指针对准后，在进行测试。 5.1.6 公差指示带设定 转动公差指示器上的两个指针来设定测试所需的公差上下限。在测试时，当推拉计指针指在公差指示器的知识范围内时，表示测试值为设定合格值；当推拉计指针指在公差指示器的知识范围外时，表示测试值为设定不合格值。 注意：如经常对本仪器施加超过最大测试荷重范围的负载时，荷重检出机构的弹性力将会逐渐劣化，导致无法检出正确的荷重值。使用时请注意不要施加超过最大荷重范围的负载，以维护本仪器的使用寿命。 5.2 测试 请用双手牢固地握住推拉计或蒋推拉计安装于合适的机台做测试。测试时请将被测物和推拉计若没有成一直线，则测试时将无法得到正确的荷重值。
一、本规范仅适用于SN系列指针式推拉力计。 二、测试前的准备 选择合适的测试用接头夹具，安装到推拉力计上。 1、拉伸测试 将附属的拉力用夹具安装到标示拉“PULL”端的中心轴上。 2、压缩测试 从附属的推力夹具中，选择合适的测试用夹具，安装到标示“PUSH”端的中心轴上。 3、加长接杆的利用 无法接触到被测试物时，利用附属的加长接杆来安装夹具。在使用加长接杆测试时，被测物与推拉力计需在同一直线上，假如不在一直线上时，将无法测得正确的荷重值。 4、切换旋钮的确认及操作方法 1）荷重峰值[PEAK]――连续荷重[TRACK]的切换将切换旋钮往右方向回转，此时旋钮弹出，旋钮的[●]标记在连续荷重[TRACK]位置上。 2）连续荷重[TRACK]――荷重峰值[PEAK]的切换将切换旋钮往右方向回转，此时旋钮弹出，旋钮的[●]标记在荷重峰值[PEAK]位置上。 3）测试后的注意事项――测试完成后切换旋钮的[●]标记，请置于荷重峰值[PEAK]的位置。如果切换旋钮长期置于连续荷重[TRACK]位置的话，则内部的置零弹簧片使用寿命将会变短。 5、刻度盘调整
1）请确认指针是否对准刻度盘的[0]位。如果没有对准，请旋转刻度调整圈，刻度盘会一起动作，使指针对准[0]位。 2）本仪器垂直旋转使用时，特别在安装有夹具的情况下，即使没有施加负载，指针也会偏离[0]位，这是因为本仪器及夹具的自重原因。此时应旋转刻度圈使刻度盘的[0]与指针对准后，再进行测试。 6、公差指示带设定 转动公差指示器上的两个指针来设定测试所需的公差上下限。在测试时，当推拉力计指针在公差指示器的指示范围内时，表示测试值为设定合格值；当推拉力计指针在公差指示器的范围之外时，表示测试值为设定不合格值。 三、测试 请用双手牢固地握住推拉力计或将推拉力计安装于合适的机台做测试。测试时请将被测试物和推拉力计放置成一直线再执行测试，被测试物和推拉力计若没有成一直线，则测试时将无法得到正确的荷重值。 四、切换旋钮的活用和指针的动作 1、测试中荷重的变化 切换旋钮置于连续荷重[TRACK]时，指针会随着荷重值而变化。 2、单一峰值的荷重值测试 切换旋钮置于荷重峰值[PEAK]时，当测试达最大荷重值时，指针会停在最大荷重值的位置。要将指针归零，按下切换旋钮，指针将会回到[0]的位置。 3、复数峰值的荷重值测试-1 最初有一个小的峰值，而接着还有一个大的峰值的测试时，将切换旋钮置于荷重峰值[PEAK]位置，开始做测试。当荷重升高至一定值不再变化时，此时荷重值为第一个小的峰值，直至测试结束，测得的峰值为第二个大的峰值。 4、复数峰值的荷重值测试-2
指针式推拉力计 说明书 后续 尊敬的用户： 感谢购买本公司生产的指针式推拉力计。在使用本仪器前请详细阅读这本说明书，以便能正确使用。并请妥善保存说明书和保修单，以便万一有不了解或故障时，能给您带来帮助。 本说明书中的资料均以最新产品为依据,由于改进或其他变化，本说明书的记述可能与实际情况稍有出入，我公司将保留随时修改的权利，修改之处恕难一一相告。 CONTINUATION Dear User: We're indebted for your patronage to purchase this series handy push pull gauge. Before using the instrument, please carefully read the manual to use it rightly. Please keep the manual and the warranty well to give you help when you can't learn it or there is something wrong with it. Data of the manual is equally had newest product as evidence, be-cause of improvement or other change, description of manual may differ from practical situation. Our company will reserve the right corrected at any moment, it is difficult to list the corrected place one by one. 上海高致精密仪器有限公司
推拉力计内校作业规范
1.目的﹕确保校准结果的准确性，使校准作业规范化，程序化，特制定以规范； 2.范围﹕制程中所有的推拉力计均属之 3.责任部门﹕生技课 4.相关部门：检测设备使用单位 5．定义﹕温度23度+/-5度，湿度60％+/-10％ 6. 标准器件：标准砝码（1g-200g、1Kg-5kg） 7. 辅助器件：无 8．内容﹕ 8.1如果是煤数显推拉力计首先检查电池是否购电，否则及时更换后再进行校验工作； 8.2量程为1000g的推拉力计校验 8.2.1推力的校验 8.2.1.1先将推拉力计倒置在水平、无风的台面上； 8.2.1.2用20g的标准砝码放在上面，记下示值与标准砝码值之差G1； 8.2.1.3用50g的标准砝码放在上面，记下示值与标准砝码值之差G2； 8.2.1.3用100g的标准砝码放在上面，记下示值与标准砝码值之差G3； 8.2.1.3用200g的标准砝码放在上面，记下示值与标准砝码值之差G4； 8.2.1.3用500g的标准砝码放在上面，记下示值与标准砝码值之差G5； 8.2.1.3用1000g的标准砝码放在上面，记下示值与标准砝码值之差G6； 8.2.2拉力的校验：将推拉力计垂直放在水平无风的台面上，然后按推力校验的量程将砝码 挂在推拉力计上，记下示值与标准砝码值之差； 8.2.3示值变动性测试，取500g 8.3量程为2000g的推拉力计校验 8.3.1推力的校验 8.3.1.1先将推拉力计倒置在水平无风的台面上； 8.3.1.2用20g的标准砝码放在上面，记下示值与标准砝码值之差G1； 8.3.1.3用100g的标准砝码放在上面，记下示值与标准砝码值之差G2； 8.3.1.3用200g的标准砝码放在上面，记下示值与标准砝码值之差G3； 8.3.1.4用500g的标准砝码放在上面，记下示值与标准砝码值之差G4； 8.3.1.5用1000g的标准砝码放在上面，记下示值与标准砝码值之差G5；
北京林氏精化新材料有艰公司 拉力机操作规程 一：开机 1在确认设备的电源连线和信号连线连接无误后，按照以下顺序开机：试验机→计算机→打印机。 二：实验操作过程 2.1安装夹具，根据试样情况选择好夹具，若夹具已安装到试验机上，则对夹具进行检查，并根据试样的长度及夹具的间距设置好限位装置。 2.2打开SANS用户名，进行联机操作 2.3点击试验部分里的新试验，选择相应的试验方案，输入试样的原始用户参数（如尺寸。厚度等） 2.4夹持试样，先将试样夹在接近力传感器一端的夹头上，力清零消除试样自重后再夹持试样的另一端。 2.5点击运行命令按钮，设备将按照软件设定的试验方案进行试验。 2.6每根样品试验完后屏幕右端将显示试验结果。再点击“生成报告”按钮将生成试验报告。三：关机 3.1在结束试验工作后，要按照以下顺序进行操作：试验机→打印机→计算机。 3.2实验结束后罩上仪器的专用外罩。 四：注意事项 4.1开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。 4.2每次开机后要预热5分钟，待系统稳定后，才可进行试验工作。 4.3如果刚刚开机，需要再开机，至少保证1分钟的间隔时间。 4.4在更换夹具后，首先要注意调整好可调挡圈。 4.5尤其在用小力值传感器做试验时，一定要调整好可调挡圈的位置，以免操作失误而损坏小力值传感器。 4.6大变形在不使用时，请将两夹头放入保护装置内，或将其旋转开，以免移动横梁在移动过程中撞坏夹头。 4.7任何时候都不能带电插拨电源线，否则很容易损坏电气控制部分。 4.8试验过程中，不能远离试验机。 4.9试验过程中，除停止按键和急停开关外，不要按控制盒上的其它按键，否则会影响试验。 4.10变换小力传感器时，一定要切记更换试验软件，否则很容易发生超载而损坏小力传感器。 4.11试验结束后，一定要关闭所有电源。 4.12本计算机是专门用于试验机控制和数据处理的，请勿在计算机内安装其它应用软件，以免试验机应用软件不能正常运行。 4.13计算机要严格按照系统要求一步一步退出，正常关机，否则会损坏部分程序，导致软件无法正常使用。 4.14不要使用来历不明或与本机无关的软盘在试验机控制用计算机上写盘或读盘，以免病毒感染。 五：日常维护 5.1经常保持设备和计算机的清洁卫生。 5.2预防高温、过湿、灰尘、腐蚀性介质、水等浸入机器或计算机内部。
1目的 提供指针式推拉力计的正确操作方法,确保测量数据的准确性。 2适用范围 适用于NK—５0０指针式推拉力计（以下简称推拉力计)的操作及管理。 3职责 质管部负责推拉力计的管理工作,检验员实施具体操作。 4内容 4.1推拉力计的技术规格 4.1.1使用量程：５00Ｎ； 4.1.2测量精度：2.5N. 4.2推拉力计的注意事项 4.2.1使用时施力的力度不可超过仪器的最大量程．测试时,不可横向或斜向地向 推拉力计杆施力; 4.2.2本仪器为精密仪器,移动时应轻拿轻放。 4.2.3操作者在使用推拉力计时要注意控制好自身的重心,以免在试样断裂或夹具松脱时 跌伤; 4.3每月一次对仪器进行功能和外观进行检查及维护如下： ◆检查仪器的准确度及指针是否可归零; ◆保持仪器的清洁,使用干净的软布清洁仪器表面。 4.4推拉力计的操作 4.4.1仪器的“PUSH"方向为推力方向，“PＵLL”方向为拉力方向。仪表外圈刻度单位为 “N"，内圈刻度单位为“KG”; 4.4.2按照测试需要,将推或拉力测试所需的配件装好,检查指针为归零状态，如指针未指向
“0＂刻度，可通过转动刻度盘将仪表的指针归零； 4.4.3根据测试需要，可选择峰值保持功能（记忆功能)。将“ＰＥAＫ”按钮旋到“PEAK” 处时,则为记忆状态(即指针会指在所施力的最大力度的数值上)，按一下“PEＡK” 按钮,指针会回到非记忆状态。将其旋到“TRAＣＫ”处时，则施力的力度为非记忆 状态。施力时,施力方向应与推／拉力轴成一条直线，读数时应正面平视表盘刻度进 行读数; 4.4.4使用完毕后，将配件卸下放到仪器箱内。 4.5推拉力计的测试案例 4.5.1指针式推拉力计表盘每格2。５N,指针处于格与格之间,如图示:指针处于第2７格至 ２8格之间。则，读数为27*２。５+估值=67。5N+估值，估值2。5＊0.6＝1。5Ｎ， 则正确读数为67。5+1。5=69N。 5相关文件 5.1《检验设备管理制度》 6相关记录
推拉力计使用规范 一、本规范仅适用于SN系列指针式推拉力计。 二、测试前的准备 选择合适的测试用接头夹具，安装到推拉力计上。 1、拉伸测试 将附属的拉力用夹具安装到标示拉“PULL”端的中心轴上。 2、压缩测试 从附属的推力夹具中，选择合适的测试用夹具，安装到标示“PUSH”端的中心轴上。 3、加长接杆的利用 无法接触到被测试物时，利用附属的加长接杆来安装夹具。在使用加长接杆测试时，被测物与推拉力计需在同一直线上，假如不在一直线上时，将无法测得正确的荷重值。 4、切换旋钮的确认及操作方法 1）荷重峰值[PEAK]――连续荷重[TRACK]的切换将切换旋钮往右方向回转，此时旋钮弹出，旋钮的[●]标记在连续荷重[TRACK]位置上。 2）连续荷重[TRACK]――荷重峰值[PEAK]的切换将切换旋钮往右方向回转，此时旋钮弹出，旋钮的[●]标记在荷重峰值[PEAK]位置上。 3）测试后的注意事项――测试完成后切换旋钮的[●]标记，请置于荷重峰值[PEAK]的位置。如果切换旋钮长期置于连续荷重[TRACK]位置的话，则内部的置零弹簧片使用寿命将会变短。 5、刻度盘调整 1）请确认指针是否对准刻度盘的[0]位。如果没有对准，请旋转刻度调整圈，刻度盘会一起动作，使指针对准[0]位。 2）本仪器垂直旋转使用时，特别在安装有夹具的情况下，即使没有施加负载，指针也会偏离[0]位，这是因为本仪器及夹具的自重原因。此时应旋转刻度圈使刻度盘的[0]与指针对准后，再进行测试。 6、公差指示带设定 转动公差指示器上的两个指针来设定测试所需的公差上下限。在测试时，当推拉力计指针在公差指示器的指示范围内时，表示测试值为设定合格值；当推拉力计指针在公差指示器的范围之外时，表示测试值为设定不合格值。 三、测试 请用双手牢固地握住推拉力计或将推拉力计安装于合适的机台做测试。测试时请将被测试物和推拉力计放置成一直线再执行测试，被测试物和推拉力计若没有成一直线，则测试时将无法得到正确的荷重值。 四、切换旋钮的活用和指针的动作 1、测试中荷重的变化 切换旋钮置于连续荷重[TRACK]时，指针会随着荷重值而变化。
指针式推拉力计使用说明书 一、推拉力计简介 Nk 系列推拉力计是小型便携式的拉力、压力测试仪器，具有高精度、易操作、可同时显示牛 顿和公斤单位、携带方便之优点，而且有一个可作荷重峰值(PEAK)测试及连续荷重值(TRACK)测试切換使用的切換旋钮(PEAK/TRACK 钮)。现广泛应用于电子、高低压电器、五金制锁、汽车配件、粘胶化工、打火机及点火装置、制笔、轻工、建筑、纺织、机械等行业和科研机构作拉压负荷、插拔力、破坏性试验测试等，是老式测力计的替代产品。使用本仪器前请详细阅读此说明书，以便充分运用本仪器所具有的功能，使测试时能得到准确的数值。 二、随机附件明细表 型号 名称 数量 NK-10NK-20NK-30NK-50NK -100NK -200NK-300NK -500 压缩用夹具拉伸 用夹具 加长使用说明书 检查证明书 桿 411114111141111411114111141111411114 1 1 1 1
三、结构名称 四、外形及安装尺寸 五、规格参数
六、测试前准备 选择合适的测试用接头夹具，安装到推拉力计上。 (1) 拉伸测试 将拉伸用夹具安装到推拉桿上标示拉(PULL)的一端。 (2) 压缩测试 将推压用夹具安装到推拉桿上标示压(PUSH)的一端。 (3) 加长桿的应用 当单凭拉、压用夹具无法接触到被测试物时，请利用加长桿来安装夹具。 注意：测试时，被测试力与推拉力计的推拉桿需在同一直线上，否则无法测得准确的荷重值。 (4) 切換旋钮的使用方法 (a) 荷重峰值(PEAK)——连续荷重值(TRACK)的切換将切換：旋钮轻轻的往下压同时往左方向 转，使旋钮的“●”标记停在连续荷重值(TRACK)的位置上。 (b) 连续荷重值(TRACK)——荷重峰值(PEAK)的切換将切換：旋钮往右方向转，此时旋钮弹出， 旋钮的“●”标记停在荷重峰值(PEAK)的位置上。 (c) 测试后的注意事项：测试完成后，请将切換旋钮的“●”标记置于荷重峰值(PEAK)的位置 上。如果长期置于连续荷值(TRACK)的位置上。则内部的复位弹簧的使用寿命会缩短。(5) 刻度盘的调整
LDZ-180型液压锚杆拉力计安全操作规程为了锚杆拉拔实验的安全进行，特编制盐井一矿LDZ-180型液压锚杆拉力计安全操作规程。 一、准备工作 1、拉力计的领取时必须对其进行完好程度的检查。配备2.5m及4m撬棍各一根。 2、选定实验锚杆后，首先检查作业面巷道支护、通风、监测监控以及安全通道等作业安全环境是否良好，如有问题应处理好后方可作业。 二、操作步骤 （一）检查油量 逆时针方向打开手压泵的卸荷阀，使拉力缸中的液压油回到手压泵的油筒中。拧开油筒端部的堵头，检查油量，如油不满，应加注2号锭子油或20号机械油。 （二）排气 把手压泵放在比拉力缸稍高的地方，摇动手压泵，使拉力缸活塞伸出，再打开放泄阀，使活塞缩回，连续几次即可。排气时严禁加压。 （三）操作 1、把锚杆拉力计接头接到锚杆的末端，在套上支承套，使活塞端向外，然后拧紧螺母，顺时针拧紧放泄阀。
2、所有人员都要撤出到离测试锚杆2m以外的安全地点。 3、上下摇动手柄，用力要均匀，不要用力过猛，当压力表上的读书达到26.5Mpa（即锚杆设计锚固力50KN）时，停止摇动手柄（附表1：锚杆拉应力与压力表读数对照表)。 4、检测合格的锚杆必须用扳手将锚杆重新上紧，不合格必须在离不合格锚杆不超过50mm的位置重新补打锚杆。 5、记录好数据（附表2：锚杆拉拔力实验记录表格）。 三、安全技术要求 1、每300根锚杆取一组，每组随机抽取3根进行测试，对于锚杆特别密集区段每隔30m取一组。 2、作业时，一个操作，一个观察，操作人员必须在离测试锚杆2m处进行测试，用脚踩住踏脚板，用力均匀的摇动手柄，眼睛观察压力表的读数；观察人员观察作业环境安全状况，防止顶板突然冒顶、碎石下落或拱架歪斜倾倒等情况出现伤及作业人员。 3、在测试金属拱架的匹配锚杆时，必须保证锚杆与拱架为连接整体，避免拱架受力，所有人员必须站在离拱架2m以外的安全地点，在加压过程中要随时注意拱架是否松动，有无异常声音，如有异常立即停止加压。 4、液压软管与锚杆拉力机的连接应牢固、可靠，严防接头突然松脱或软管突然爆裂造成人员伤亡。 5、操作人员要注意拉力值调整适当，并在工作中集中精力，防止液压缸夹紧机构突然滑脱造成意外伤人事故。
指针式推拉力计操作规 程 Revised by Chen Zhen in 2021
1目的 提供指针式推拉力计的正确操作方法，确保测量数据的准确性。 2适用范围 适用于NK-500指针式推拉力计（以下简称推拉力计）的操作及管理。 3职责 质管部负责推拉力计的管理工作，检验员实施具体操作。 4内容 4.1推拉力计的技术规格 4.1.1使用量程：500N； 4.1.2测量精度：。 4.2推拉力计的注意事项 4.2.1使用时施力的力度不可超过仪器的最大量程。测试时，不可横向或斜向地向 推拉力计杆施力； 4.2.2本仪器为精密仪器，移动时应轻拿轻放。 4.2.3操作者在使用推拉力计时要注意控制好自身的重心，以免在试样断裂或夹具 松脱时跌伤； 4.3每月一次对仪器进行功能和外观进行检查及维护如下：
检查仪器的准确度及指针是否可归零； 保持仪器的清洁，使用干净的软布清洁仪器表面。 4.4推拉力计的操作 4.4.1仪器的“PUSH”方向为推力方向，“PULL”方向为拉力方向。仪表外圈刻度 单位为“N”，内圈刻度单位为“KG”； 4.4.2按照测试需要，将推或拉力测试所需的配件装好，检查指针为归零状态，如 指针未指向“0”刻度，可通过转动刻度盘将仪表的指针归零； 4.4.3根据测试需要，可选择峰值保持功能（记忆功能）。将“PEAK”按钮旋到 “PEAK”处时，则为记忆状态（即指针会指在所施力的最大力度的数值上），按一下“PEAK”按钮，指针会回到非记忆状态。将其旋到“TRACK”处时，则施力的力度为非记忆状态。施力时，施力方向应与推/拉力轴成一条直线，读数时应正面平视表盘刻度进行读数； 4.4.4使用完毕后，将配件卸下放到仪器箱内。 4.5推拉力计的测试案例 4.5.1指针式推拉力计表盘每格，指针处于格与格之间，如图示：指针处于第27 格至28格之间。则，读数为27*+估值=+估值，估值*=，则正确读数为+=69N。
数显式推拉力计使用说明书 感谢购买SG -HF系列数显式推拉力计 本推拉力计具有高精度、易操作、携带方便等优点。更具有各种测试模式，方便测试者使用，且可将测试数据储存并输入到电脑作统计分析。与各种试验台及夹具组合可构成不同用途的试验机。用户还可自行输入使用地的重力加速度值，使测试更为精确。 特别说明： 数显式推拉力计有很多规格供用户选用，用户可根据所需测试产品的力值大小，选择相应规格的仪器。科学的使用测试范围为满量程的10%～100%，计量部门建议不要使用满量程的1%以下部分，故此，本仪器已经将满量程的1%以下部分屏蔽，不再供用户测试使用。同时，在仪器和被测试物就位后开始测试前，按“置零”键清零以消除夹具等重量。 一、用途 数显式推拉力计类是一种小型简便多功能高精度的推力、拉力测试仪器，广泛应用于电子电器、建筑五金、轻工纺织、汽车配件、打火机等点火装置、消防器材、制笔、制锁、渔具、化工、动力机械、科研机构等行业的推拉负荷、插拔力测试、破坏性试验等。数字显示分辨率高，采样速度高，使用方便，为新一代高效高精度的推拉力测试仪器。 二、功能特点 1、高精度高分辨率。 2、五种测试模式、三种显示方式可供选择—最大程度提高测试效率。 3、N（牛顿）、kg（公斤）、lb（磅）三种计测单位可供选择、相互换算。 4、重力加速度设置功能—用户可自行输入使用地的重力加速度精确值。使测试及单
位换算更为精确。 5、峰值保持功能。保持峰值显示直至手动清零。 6、自动峰值功能，保持显示峰值2秒后自动解除。 7、可设定上下限及比较值做统计分析。超过比较值蜂鸣报警。 8、数据储存功能，可储存896个测试值。 9、数据输出功能，可将数据通过数据线输入电脑做各种分析。 10、绿色环保，10分钟无操作自动关机。 11、高品质充电电源。充电电压从100V至240V可用，可适应国内、国外绝大多数地区。还有短路、漏电、过载保护功能。 12、2套安装尺寸，适应国内外多种测试机台，方便用户安装到机台上使用。 13、特有的开关接点通断力测试功能，使开关通断力测试更精确。 14、6位大屏幕显示。 三、推拉力计型号规格表(见下表一、表二)
1目的 提供指针式推拉力计的正确操作方法，确保测量数据的准确性。 2适用范围 适用于NK-500指针式推拉力计（以下简称推拉力计）的操作及管理。 3职责 质管部负责推拉力计的管理工作，检验员实施具体操作。 4内容 4.1推拉力计的技术规格 4.1.1使用量程：500N； 4.1.2测量精度：2.5N 。 4.2推拉力计的注意事项 4.2.1使用时施力的力度不可超过仪器的最大量程。测试时，不可横向或斜向地向 推拉力计杆施力； 4.2.2本仪器为精密仪器，移动时应轻拿轻放。 4.2.3操作者在使用推拉力计时要注意控制好自身的重心，以免在试样断裂或夹具松脱时 跌伤； 4.3每月一次对仪器进行功能和外观进行检查及维护如下： ◆检查仪器的准确度及指针是否可归零； ◆保持仪器的清洁，使用干净的软布清洁仪器表面。 4.4推拉力计的操作 4.4.1仪器的“PUSH”方向为推力方向，“PULL”方向为拉力方向。仪表外圈刻度单位为 “N”，内圈刻度单位为“KG”； 4.4.2按照测试需要，将推或拉力测试所需的配件装好，检查指针为归零状态，如指针未
指向“0”刻度，可通过转动刻度盘将仪表的指针归零； 4.4.3根据测试需要，可选择峰值保持功能（记忆功能）。将“PEAK”按钮旋到“PEAK” 处时，则为记忆状态（即指针会指在所施力的最大力度的数值上），按一下“PEAK” 按钮，指针会回到非记忆状态。将其旋到“TRACK”处时，则施力的力度为非记忆 状态。施力时，施力方向应与推/拉力轴成一条直线，读数时应正面平视表盘刻度进 行读数； 4.4.4使用完毕后，将配件卸下放到仪器箱内。 4.5推拉力计的测试案例 4.5.1指针式推拉力计表盘每格2.5N，指针处于格与格之间，如图示：指针处于第27格 至28格之间。则，读数为27*2.5+估值=67.5N+估值，估值2.5*0.6=1.5N，则正确读 数为67.5+1.5=69N。 5相关文件 5.1《检验设备管理制度》 6相关记录
ZY-10型锚杆拉力计 操作规程及保养规程 ZY-10型锚杆拉力计是锚杆、钢筋等锚固体锚固力检测的重要设备，具有体积小、重量轻、操作简单、结果直观的特点，是锚杆施工质量检验的必备仪器。 一、主要技术指标 手动泵：最大工作压力63Mpa，重量6kg。 液压缸：最大工作能力100kN，最大行程60mm，中心孔径27mm，重量4kN。 数字压力表：测量范围0～100kN，电源3V（5#电池2节）。 二、操作规程 1.检查油量。拧开注油口盖子，检查油量，如油量不足（储油筒中应预留约20%空间），可加入干净的N32号耐磨液压油。 2.排气。拧松注油口盖子，将手动泵放在比液压缸稍高的地方，顺时针拧紧卸荷阀，压手动泵，使液压缸活塞伸出至最大行程，再打开卸载阀，使活塞缩回，如此反复几次即可。 3.检查数字压力表。为使得现场方便，可备足电池（2节5#电池），打开压力表开关，等待显示，如果电量不足，仪表会自动显示。按动按键，检查仪器是否正常显示。 4.将锚杆拉力计与被测锚杆连接好，要特别注意调整底座使液压缸与锚杆同心，以保证锚杆垂直受力。另外，油缸工作时，应保证其底部摆平放稳，垂直受力。
5.换向阀置中间位置，连接好液压缸进、出高压油管，拧松手动泵注 油盖。 6.按动数字压力表的开关，检查油路是否顺畅，调整显示为跟随状态（对应于峰值），以便实时显示当前压力值。 7.确信一切正确无误后，将压力表数值清零，并将换向阀开关放置于“加荷”和“卸荷”位置，进行预加荷和卸荷试验。 8.上述均无问题后，即可开始锚杆的拉力试验检测。 9.每次检测结束，应及时关闭数字压力表电源，以延常电池使用寿命。 10.拉力计严禁超载使用，数字压力表不许超出最大量程。 三、保养规程 1.应保持系统清洁，每次使用前、后均应将接头处擦净。 2.数字压力表应定期率定，不用时应将电池取出。 3.高压油管每年应作一次耐压试验。 4 .手动泵用油为N32号抗磨液压油，须经GFW0.08/0.045铜丝网过滤后才能加注。 5.拉力计运输过程中应装在自带的铁箱或木箱内，避免抛跌摔伤和雨雪淋袭。
推拉力计操作规程 1. 开机前准备 1.1 检查电池是否有电。 1.2 需测量的物品是否连接好。 1.3 测试机型规格型号。
2. 注意事项 2.1 本产品由高性能电池组，高精度的传感器，高性能的电路及CPU组成。避免 处于温度突变，火源，湿气重，灰色和强压等环境下。 2.2 产品专为推拉力计量，请勿他用。 2.3 保证使用专用的AC线性电源（YISIDA的线性电源） 2.4做测试时，请注意测试运作过程中产生的碎片，而且要穿上保护眼睛和身体的保护装备。 3. 测试步骤 3.1 测量前需要选择好测量用的附件，并安装到测量轴上顺时针旋转锁紧就可以 了。当有必要附件固定在某些方向时，用附带的螺母来固定它。 3.2 按ON/OFF键所有符号在LCD显示约2秒钟，接着规格标志显示出来后进入工作状态。 3.3 在关机状态下，在按下ZERO的同时按下ON/OFF。每次按下ZERO时-1234出现LCE显示屏上，测量单位从Kgf转化成N. 4. 测试记录与报告 4.1 根据各组所测试的热电偶性能数据，按管路相对应型号记录。 4.2 按记录项目要求填写日期、供应方、规格型号、编号、实测值、结论、检测人。 4.3 依据企业标准及实测值，判定合格与不合格。 5.设备的维护与管理 5.1 设备由专人管理操作，禁止未经许可的人进行使用。 5.2 保持测试室内整洁、卫生、非相关人员不得随意进入测试室内。 5.3 避免阳光直射和强光照射，测试室内温度保持在21到25度。 5.4 未经许可，操作员以外的人员不得使用检测设备，不得拷贝数据。 5.5 当NI/MH电池电量不足时LCD上的（电池标志）便会闪烁，用附加AC线性电源 给他们充电。
化妆品开盖力/分离力/破坏性测试 生效日期 1.目的 为使用者提供数显推拉力计的正确使用和保养方法，确保其量值准确、可靠、稳定和延长其使用寿命，从而保证产品质量及测量结果的准确度。 2．范围 适用于本公司使用的GH-200型数显推拉力计。 3．职责与权限 品质部负责数显推拉力计的正确使用、日常检查、维护保养及到期送检。 4．操作指引 4.1测量前准备 4.1.1检查电源电量是否充足。 4.1.2安装测试头,选择适用的测试头附件或夹具并将它安装到测试杆上。调整电动台所需的高度。 4.1.3进行拉力测试时应先测试功能组装件的功能性拉力测试，之后再进行各组件的可靠性和安全性拉力测试； 4.1.4先对测试样板进行编号，并检查样板的外观和功能，记录相关问题； 4.2测量功能按键说明 4.2.1按键开关电源，仪器自检完成后，仪器即可进入测量界面。 4.2.2“置零”清零键；用于回零、清除峰值和退出设置菜单功能。在查看界面下按“置零”键可清除当前地址的数据，长按“置零”键清除内存所有数据，在设置界面下按“置零”键可退出设置界面。 4.2.3“单位”键；单位键转换（N 、kgf 和lbf 三种）仪器根据重力加速度自行换算力值。 4.2.4“模式”键；测量模式选择键/数值减小键。在测量界面下按“模式”键可循环选择测量模式：“Track ”、“Peak ”。 在设置界面下实现设置值的减小1操作，常按可连减。在设置界面下实现内存地址的选择。 4.2.5“翻转”键；在设置界面下按“翻转”键实现设置值的加1操作，常按可连加。在查看界面按“翻转”键实现内存地址的选择。 4.2.6“保存”键；按“保存”键选择测量值与设置值是否保存，在测试量界面下按“保存”键保存当前测量值，在设置界面下按“保存”键保存当前设置值。 4.2.7查看”键；选择进入与退出查看界面。查看界面内显内存存储的数据。用户可查看与删除操作。 4.2.8“打印/背光”键；可选择显示界面的背光灯开/关与打印功能。 4.3电动台功能按键说明 电源开关 测试中 2012-7-22 适用范围
OU7200系列数显式推拉力计使用说明书 感谢购买OU7200系列数显式推拉力计 OU7200系列推拉力计具有高精度、易操作、携带方便之优点。随机免费赠送功能强大的同步测试软件，可将测试数据通过数据线输入电脑，同步显示测试力曲线图及测试过程中详细的测试力的记录，并可保存、打印，做各种分析。与各种试验台及夹具组合成不同用途的试验机。 一、安全注意事项 注意：如果操作错误，可能会损坏仪器、或导致严重的事故。本说明书中，指出了预防事故发生的重要事项和产品的使用方法，请在使用前仔细读此说明书。使用后请妥善保管。如果是测试冲击负荷，请选用量程比所测试冲击负荷值大一倍的型号。 警告： 1、在破坏性测试时，应戴上保护面具和手套以防测试过程中发生的飞溅物质伤及到人。 2、不要使用已损坏或严重弯曲变形的夹具。自制夹具请参阅本说明书中相关的参数（本公司另备有各类夹具，客户可根据需要另行选购，也可根据客户需要定做夹具）。 3、不要超负荷使用本仪器。否则可能导致传感器永久损坏，甚至发生事故。 4、当测试值超过满量程的105％时, 蜂鸣器会连续鸣叫, 此时请快速解除所加之负荷或降低负荷。 5、请使用我公司配套的数据线通信，否则会造成仪器永久性故障。 6、本机用于测试推力或拉力，不要在测试杆弯曲或拧紧的方向用力。 7、不要使用已损坏或变形的钩子及夹头。 8、请使用配套的充电器充电，否则会引起电路故障，甚至引发火灾。 9、不要使用充电器额定电压以外的电源，否则可能会引起电击或火灾。 10、不要用湿手拔出或插入插头，否则可能导致触电。 11、不要拉拽充电器的电源线来拔出插头，以免电线被扯断而遭电击。 12、请用柔软的布来清洁本机。将布浸入泡有清洁剂的水中，拧干后再清除灰尘和污垢。 13、请勿在以下环境中操作本机 （1）潮湿的环境 （2）多尘的环境 （3）使用油或化学品的地方 （4）周围有震源的地方 14、请在规定的温湿度范围内使用及储存，否则可能造成仪器故障。 15、不要自行拆卸修理或改造本机，这些行为可能引起仪器永久性故障。 16、其他安全生产需注意的未尽事项。 二、功能 OU7200系列数显式推拉力计是通用型多功能高精度的推拉负荷测试仪器，适用于各种产品的推拉负荷测试，插拔力测试、破坏性试验等，并可结合各种 机台和夹具组合成不同用途的小型试验机。产品还可以通过同步测试软件连接电脑同步显示测试力曲线图及测试的过程，并可保存，打印做各种分析，是新一代高效的推拉力测试仪器。

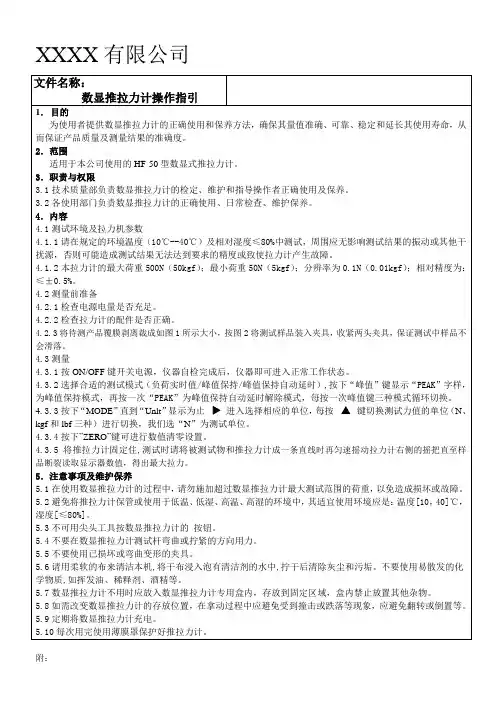

XXX有限公司 SH 数显式推拉力计计操作规范文件编号 : 版本/版次: A/0 页次：1/ 1 1．目的 为保证使用者正确的操作，以达成仪器之正确使用维护。提高仪器的使用寿命，特制定此规范。2．数显推拉力计的用途： 主要用于测量产品的推拉负荷测试、插拔力测试、破坏试验，并可结合各种机台和夹具组合成不同用途的小型试验机。 3.测试前准备 3.1检查电源显示屏显示电量不足时需要充电，电源适配器插入220V/50HZ交流电 3.2 安装测试头，选择适用的测试头。 4.数显推拉力计的操作方法： 4.1打开电源（接通电源后，按ON/OFF开机） 4.2清零:开机后待读数稳定后，按下置零键清零。 4.3选择测试模式：负荷实时跟踪模式值/峰值保持/峰值保持自动解除状态三种模式的选 择，开机后的默认模式为负荷实时跟踪模式，屏幕上没有“PEAK”字样；按下“峰值” 键，屏幕上显示“PEAK”字样，为峰值保持模式，仪器读取的数值时测试过程中测试杆承受的最大荷重值;在峰值保持状态下，按“置零”键是，屏幕读数清零。再按下“峰值” 键，屏幕上显示“AUTO PEAK”字样，为峰值自动解除状态，仪器在峰值保持设定的时间后自动清零，等待下一个峰值。每按一次“峰值”键三种模式相互切换。 4.4选择计量单位：本机提供了三种计量单位：N、1bf和kgf.按下“单位”键切换测试力 值的单位。 5．注意事项： 1.不要超负荷使用 2.不要使用尖头工具来安操作键 3.本机用于测试推力或拉力，不要再测试杆弯曲或拧紧的方向用力 4.请勿在水、油或其他液体溅到地方使用推拉力计，要将推拉力计存放在阴凉、干燥和没 有震动的地方； 5.请使用配套的充电器充电，否则会引起电路故障，甚至引起火灾； 6.将AC充电器完全插入插座后再使用，插头松动可能会引起短路而导致电击或火灾； 7.不要使用充电器额定电压以外的其它电源充电，否则可能会引起电击或火灾； 8.请不要用湿手拔出或插入插头，否则可能导致触电；
