1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
1、表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
1、表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
1、表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
1、表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
1、表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
1、表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
施工单位XXX建筑工程有限公司 工程名称XXX国际项目A1区块分部工程基础 交底部位自粘防水卷材技术交底日期2013年月日 交底内容 自粘防水卷材技术交底 一、施工准备 1、施工前认真查阅图纸，相应规范及施工方案，掌握防水材料性能，技术指标及施工艺，特别是防水收头及阴阳角等特殊部位处理，作到施工中重点突击，心中有数。 2、材料准备：冷底子油、防水卷材所有卷进材要有出厂合格证，质量检测报告，材料进入施工现场后要抽样复试，合格后方可使用，自粘防水卷材外观及质量应符合《自 粘聚合物改性沥青聚酯胎防水卷材》JC899-2002中的要求。防水卷材底油进场后分类堆放，存放地点要有明显防火标牌并设置消防器材。 3、施工机具准备 机具名称规格数量机具名称规格数量扫帚普通25把粉笔普通2盒钢丝刷普通20把钢卷尺5m 5个 扁铲或铲刀普通15把皮卷尺30/50m 5个羊毛滚刷普通10个灭火器普通5瓶 剪刀普通5把彩色粉袋普通4个壁纸刀普通30把 二、施工工艺 1、基层表面清理、修补→涂刷冷底子油→弹线→铺贴自粘防水卷材→卷材搭接封边→清理检查、修补→验收→保护层施工。 2、施工条件 2.1基层要求必须平整牢固，不得出现突出的尖角、凹坑和表面起砂现象，表面应 清洁，自粘卷材防水层施工对基层含水率不作要求，但不得有积水。 2.2防水层施工前必须将基层上的尘土、沙粒、碎石等杂物、油污、砂浆突起物清
施工单位XXX建筑工程有限公司 工程名称XXX国际项目A1区块工程名称基础 交底部位自粘防水卷材技术交底交底部位2013年月日 交底内容理干净。 2.3阴阳角部位做成圆弧形阴角最小半径50mm，阳角最小半径20mm。 三、施工方法 1、卷材总体铺贴顺序为先高跨后低跨，同等高度的，先远后近，同一里面的从高向低处开始铺贴。 2、刷冷底子油前，基层必须清理干净，验收合格后，将专用基层处理剂均匀涂刷在基层表面，涂刷时从一个方向进行涂刷，薄厚均匀一致，不露底、不堆积，凉至接触 手感不粘。 3、弹线、试铺，在底涂上实际搭接面积，弹出粘贴控制线，严格按照控制线铺贴卷材，以保证卷材搭接宽度在规范要求范围内，根据现场特点确定弹线密度，以保证卷 材粘贴顺直。 4、阴阳角部位处理：阴阳角处须用砂浆做成圆弧形，阴角最小半径50mm，阳角最小半径20mm，在阴阳角处等特殊部位，应增贴卷材附加层或其他防水材料加强层，加 强层宽度宜为400mm，阴阳角（三维交叉部位）在防水层施工中，数量较多，也是防 水层薄弱的部位之一该处的通常做法是由施工作业人员按照现场实际裁剪和安装。 四、大面积铺贴卷材 1、基本要求：在粘贴卷材时，应随时注意与基准线对齐，以免出现偏差难以纠正， 卷材铺贴时，卷材不得用力拉伸，粘贴时随即用压辊从卷材中部向两侧滚压排除空气，使卷材粘贴牢固在基层上，卷材背面搭接部位的隔离纸不得过早揭掉，以免污染粘结 层或误粘。 2、滚铺法：掀剥隔离纸与铺贴卷材同时进行，施工时不需要打开整卷卷材，用一根 钢管插入成筒卷材中心的芯筒，然后由两人各持钢管一段，抬至铺贴位置的起始端， 并将卷材向前长出约500mm，由另一人掀剥部分卷材的隔离纸，并将其卷到已用过的 包装纸芯筒上口，将已剥去隔离纸的卷材对准已弹好的基线轻轻摆铺，在加以压实，
材料简介 水无耐SWN 自粘聚合物聚酯胎防水卷材是引进国外先进技术，以SBS 三元嵌段聚合物合成高分子橡胶，加入适量的化学助剂和优质重交沥青混炼成基料，采用聚酯胎为胎基，聚乙烯膜或铝箔等为覆面材料，加防粘隔离材料制成的增强型自粘防水材料。 ●主要特点 自粘性、自身密封、冷施工，对环境及人体无害。 自身拉伸强度大，防止基层变形引起防水卷材断裂。 具有划破后“自愈合”能力，对穿刺破损可自行愈合，对较小的基层裂缝也可自行填充。具有耐久性好（人工老化达二十五年以上）。 耐候型优良，可适应不同的气候环境（环境温度在－10℃时，依然可很方便地施工，无需烘烤）。 自粘不干胶性，施工方便，无需黏合剂，提高施工速度。 本产品除了具备以上“自粘橡胶防水卷材”的特点外，拉伸强度进一步加强，在一定范围内有效防止因基层变形引起的防水卷材撕裂。该材料自粘冷施工，安装简单，有效的避免了热熔法施工的污染，有利于消防安全和环境保护。 ●产品分类 按表面材料可分为：聚乙烯膜（PE）、铝箔（AL）与细砂（S）三种。 按物理性能可分为：Ⅰ型和Ⅱ型。 ●产品规格 宽：1000mm ，厚：1.5mm 、2.0mm 、3 .0mm 。（其他规格尺寸可按需方要求生产）●主要技术指标
本产品执行国家行业标准JC898-2002<<自粘聚合物改性沥青聚酯胎防水卷材>> 项目Ⅰ型Ⅱ型 1.5mm 2.0mm 3.0mm 2.0mm 3.0mm 不透水性压力Mpa ≥0.2 0.3 保持时间:min ≥30 ，不透水 耐热度℃PE 、S 70 ℃，加热2 小时，无滑动、无流淌、无滴落AL 80 ℃，加热2 小时，无滑动、无流淌、无滴落 拉力，N/ 50mm 自粘聚合物改性沥青聚酯胎防水卷材是以合成橡胶、树脂、沥青等为基料，以增塑剂、增粘剂及无机填料为辅料，采用聚酯毡为胎体，以聚乙烯膜、丙纶布、铝箔、石英砂、矿物粒料（片）为表面材料（或双面自粘型），粘接面采用防粘隔离层经特殊工艺制作的自粘防水卷材。 一、产品特点： 。具有粘接性能强、延伸性能好、自愈性能强、高低温性能稳定等优点。 。表面材料的多样化能符合各种观感的要求。 。冷施工操作安全、简便，对环境无污染。特别适用于不允许采用明火施工的场合。 。材料稳定性能好，具有很好的耐腐蚀性，使用寿命长。 。优异的抗拉性能，能适应基层的变形或开裂而不会出现卷材撕裂。 二、性能指标：（执行标准JC898—2002）
聚合物水泥基防水、自粘防水卷材施工技 术交底
总承包施工单位广州建筑股份有限公司 单位（子单位）工程名称增城经济技术开发区二期拆迁安置新社区项目 分部工 程 地基与基础/地下防水工程 交底部 位 底板及侧壁防水日期2018年 4月 23 日 交底内容交底内容： 本工程地下防水工程底板防水采用2厚聚合物水泥基复合防水涂料和2道2厚高分子复合自粘防水卷材，其中高分子复合自粘防水卷材采用DYC自粘系列防-湿铺法双面自粘防水卷材。 序号使用部位工程做法执行标准 1底板防水 ·40厚C30细石混凝土保护层 ·2道2厚高分子复合自粘防水卷材 ·2厚聚合物水泥基复合防水涂料（修改） ·100厚C15混凝土垫层随打随抹光 GB 18173.1-2000 Q/GDMCH08-2001 2 地下室桩承台、 柱墩、独立基础 防水 ·15mm厚1：2.5水泥砂浆找平层 ·2厚高分子复合自粘防水卷材，宽度大于一 米焊接,转角位增加防水卷材加强层，宽度 300mm ·2厚聚合物水泥基复合防水涂料（修改） ·25厚1：2.5水泥砂浆找平层 ·Mu10砖,M7.5砂浆砌筑（砖砌厚度按结构要 求） GB 18173.1-2000 Q/GDMCH08-2001 一、聚合物水泥基复合防水涂料 聚合物水泥基复合防水涂料涂料是一种双组高强度弹性 防水涂料，无毒、柔性好，由丙烯酸等聚合物乳液和粉料 （部分水泥）复合而成的双组份水乳型防水涂料。 （一）施工工艺 工艺流程：基层表面清理、修整→测量基层干燥度 →增强层处理→配料及搅拌→涂刷、刮涂涂料→干燥→再涂 刷、刮涂涂料→节点密封处理→干燥→检查验收→保护层施 工 （二）施工方法 1、基层处理：基层必须平整、牢固、干净、无起砂、起皮、无油污且无积水现象； 2、测量基层干燥度：含水率不大于10%，阴阳角按规定要求做成圆弧形。 3、增强层处理：对基层薄弱环节进行加强处理；
本技术交底涉及工程包括地下车库顶板及外墙防水施工，外墙采用干铺法，顶板采用湿 铺法。 一、施工准备 1.1、材料要求 (1)选材：符合设计及规范要求，必须是高分子自粘卷材，具有强力交叉膜，厚度不低于1.5mm 附加层选用双面自粘卷材，卷材与水泥应有出厂合格证、检验报告、现场复试报告。 (2)成卷卷材应卷紧卷齐，端面里进外出不得超过20mm (3)成卷卷材在(4C ~45C)任意温度下展开后，距卷芯1000mm长度外，不应有裂纹或 10mm以上粘接； (4)卷材表面平整，不应有孔洞、结块、气泡、缺边和裂口。 (5)封样：各供应商必须在合同签订前，提供2块1*2m的样品封样。材料进场后，若发现与样品不符，必须无条件将材料退场。 1.2、基层要求 (1)基层养护满足设计和规范要求。防水工程施工前，应对前项工程进行质量验收，合格后方可施工。 (2)各种预埋管件按设计及规范要求事先预埋，并做好密封处理。 (3)基层表面已清理干净，并基本平整，无明显突出部位。 (4)基面阴阳转角抹成圆弧形，阴角最小半径50mm阳角最小半径20mm (5)施工时基面无明水，如有积水部位，则扫除积水后即可施工。 (6)地下室侧墙卷材施工时，原则上竖向不允许出现搭接，特殊情况必须搭接时，应有专项防脱落措施。 二、施工工艺
起始端卷材铺牢后，即1人站在卷材前面对着卷材掀剥隔离纸，边掀剥边往纸芯筒上卷；两个人分别站在卷材两侧手持穿过卷材筒芯的钢管对准弹好的粉线向前滚铺卷材；由1人在卷材后面用压辊将滚铺的卷材予以排气、压实、贴牢。
四、验收标准及方法 4.1、主控项目 (1) 所用材料及主要配套材料必须符合设计、规范要求和合同约定。 检验方法：检查出厂合格证、质量检验报告、现场抽样试验报告。 (2) 卷材防水层及其变形缝、预埋管件等细部做法必须符合设计要求和规范规定。 悴土竺谨站郎…《也卫為; 1 ― 夕 卜墻 Y ； .V 二 y/^\ 1 摘士垫 250宽防水附加层,1.5mm 厚自粘 — 髙分子防恋卷材 _____________________ L5mrri 厚自粘崗事孕防水卷材 鱼厚自 粘高分子防水卷材 舞掘土烧结砖保护墙 _ -1-^ 1「mm 孚為的丫目粘话*細 锻胡飜丄輕盘 坯—徉迪 解5巳亏制皿土麦附和层表厨活理计 爭吐削疽快站賂勺靜沖1尹丽 甕触上盍孫请程千卑.剧歪辰赠足匹 SI7 ■cs R. 3 二
自粘高分子防水卷材施工技术交底． 自粘卷材施工技术交底名工程湖北华铭伟业建设工程有限公司黄冈产 业园棚户区改造项目一期工程施工单位称施工部自粘卷材地下室底板、侧墙、顶板施工内容位
一、工程概 1.、本工14712住宅地下室及地库工程，设计防水等级为地下室备用级，车库I级，基础底板及外墙防水做法11ZJ311-34-1，固定式穿墙管11ZJ311-45-，防水混凝土抗渗等级P 1.、地下室防水工程执行《地下室防水技术规范GB5010 1.、地下室底板设有地沟和集水坑，地下室地面向地沟1坡，沟内向集水坑5坡 1.、防水混凝土的施工缝、穿墙管道预留洞、转角、坑槽、后浇带部位及变形等地下工程薄弱环节应按《地下室防水工程质量验收规范GB5020进行施工及验收 二、施工准备及防水做法要 1.、材料要 ）选材：符合设计及规范要求，应有出厂合格证、检验报告、现场复试报告 ）成卷卷材应卷紧卷齐，端面里进外出不得超20m ）成卷卷材在~4℃）任意温度下展开后，距卷1000m长度外，不应有裂纹10m 以上粘接 ）卷材表面平整，不应有孔洞、结块、气泡、缺边和裂口 1.、基层要 ）基层养护满足设计和规范要求。防水工程施工前，应对前项工程进行质量验收，格后方可施工
（2）各种预埋管件按设计及规范要求事先预埋，并做好密封处理。 （3）基层表面应清理干净，平整，无明显突出部位。 （4）基面阴阳转角抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm。 ）施工时基面无明水，如有积水部位，则扫除积水后即可施工。5（． （6）地下室侧墙卷材施工时，原则上竖向不允许出现搭接，特殊情况必须搭接时，应有专项防脱落措施。

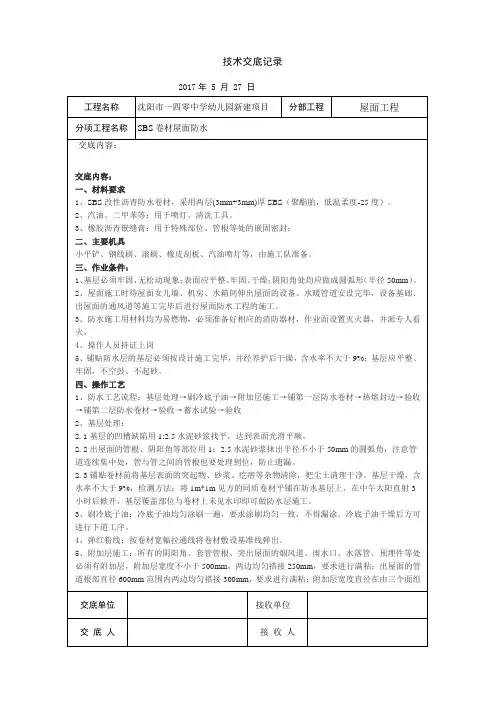

工程名称配套设施建设项目13#交底部位基础、主体 图书馆 分项工程SBS防水卷材施工日期年月日 交底内容： 一、材料要求 1、聚合物改性沥青卷材：SBS改性沥青卷材，其质量和技术性能应符合国家有关标准规定，并且有出厂合格证。 二、作业条件 1、基层已经进行检查，并办理交接验收手续，基层必须牢固，无裂缝、松动，起鼓、边坑起沙等缺陷。 2、基层表面平整光滑，均匀一致，符合规范，基层与突出屋面的女儿墙、天窗、变形缝、管道等连接部位应做成半径为100—150mm的圆孤或钝角。 3、基层干燥，含水率不大于9%；刮五级以上大风、大雨天或雨后基层尚未干燥时，均不得施工。 4、穿过屋面的管道预埋件，屋面板吊钩等应做好基层处理。 5、基屋已清扫干净，施工温度5℃以上， 三、施工操作工艺 a）基层处理 应用水泥砂浆找平，并按设计要求找好坡度，做到平整、坚实、清洁，无 凹凸形、尖锐颗粒，用2m直尺检查，最大空隙不应超过5mm，表面处理成细麻面。 （1）板上的垃圾、杂物、浮灰应清理干净后方可进行施工。 （2）找平层要留分格缝，缝宽20mm，分格缝的留设应注意使其纵横向交
工程名称配套设施建设项目13#交底部位基础、主体 图书馆 分项工程SBS防水卷材施工日期年月日 底内容： 最大间距不超过6m，以防止屋面的收缩裂纹，并且分格缝可兼作屋面排气道。分格缝可用防水油膏嵌实。 （3）在作找坡层以前，应按屋顶平面图所示坡向用水平仪找坡冲筋，冲筋间距1.5-1.8m，并将屋面打扫干净，铲除砼浮渣，浇水湿润，将准备好的找坡材料沿坡度向上找坡，直到最高点。在找坡过程中，一定要用靠尺 将标高灰饼之间坡度刮好，压空拍平，水落管口附近坡度加大5%。找坡采用加气砼找坡。 （4）在找坡层上作找平层以前，将基层清扫干净，洒水润湿，刷上107胶水泥浆一道，随刷随抹1：2.5水泥砂浆找平层，要求抹平压实，在分 格缝处嵌上木分格条，找平层具有相当可度后，再取出分格木条，分格缝纵横间距不大于6m。 （5）将分格缝清扫干净，用皮老虎吹去浮灰，用防水油膏嵌缝，将缝挤密压实，油膏面稍高出找平层2-3mm。 （6）待找平层基本干燥后，将其清扫干净，刷冷底子油二道，要求涂刷均匀，无漏刷。 b）依据图纸，本工程将采用加气砼块保温层作为找平层，并按要求找好坡度。 施工时，应注意加气砼块的含水率不可超出设计和规范要求。排水坡度不得弄反。

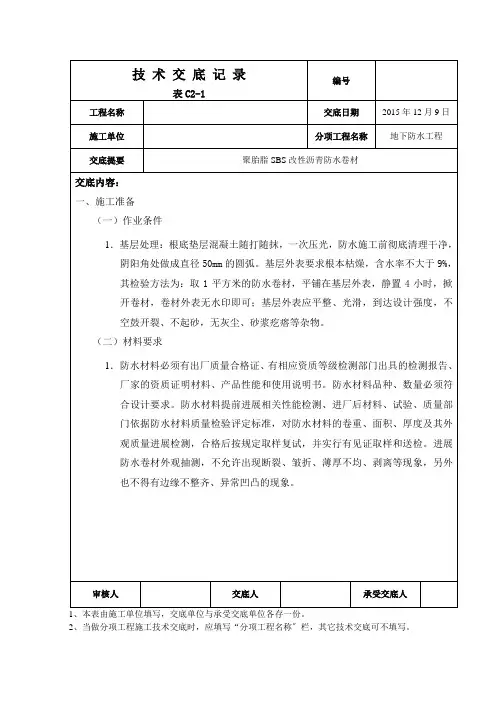

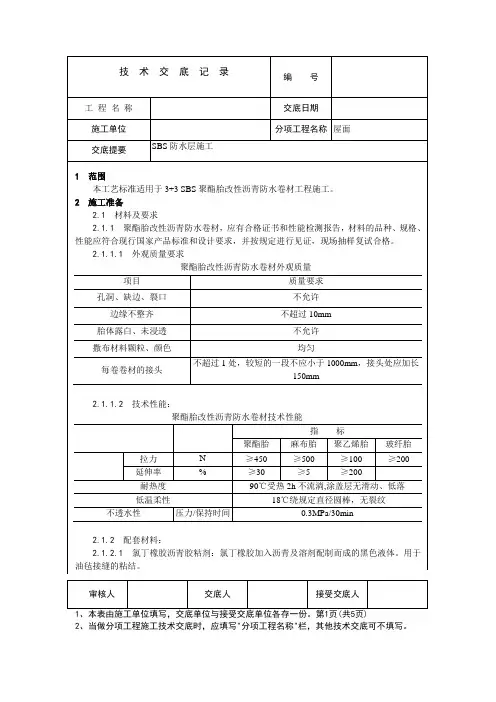

1 设计要求 本工程地下室底板采用SBS改性沥青油毡防水卷材，厚度≥4.0mm。 2 施工准备 2.1 材料及要求 2.1.1 SBS改性沥青油毡防水卷材 2.1.1.2 技术性能：见下表。 SBS改性沥青油毡防水卷材技术性能 2.1.2 配套材料： 2.1.2.1 氯丁橡胶沥青胶粘剂：氯丁橡胶加入沥青及溶剂配制而成的黑色液体。 用于油毡接缝的粘结。 2.1.2.2 橡胶沥青乳液：用于卷材粘结。 2.1.2.3 橡胶沥青嵌缝膏：用于特殊部位、管根、变形缝等处的嵌固密封。 2.1.2.4 汽油、二甲苯等：用于清洗工具及污染部位。 2.2 主要用具： 2.2.1 清理用具：高压吹风机、小平铲、笤帚。 2.2.2 操作工具、电动搅拌器、油毛刷、铁桶、汽油喷灯或专用火焰喷枪、压子、 手持压滚、铁辊、剪刀、量尺、1500mmφ30管（铁、塑料）、划（放）线用品。 2.3 作业条件： 2.3.1 施工前审核图纸，编制防水工程施工方案，并进行技术交底。地下防水工 程必须由专业队施工，操作人员持证上岗。 2.3.2 铺贴防水层的基层必须按设计施工完毕，并经养护后干燥，含水率不大于9%；基层应平整、牢固、不空鼓开裂、不起砂。 2.3.3 防水层施工涂底胶前（冷底子油），应将基层表面清理干净。 2.3.4 施工用材料均为易燃，因而应准备好相应的消防器材。 3 操作工艺 3.1 工艺流程： → 3.2 基层清理：施工前将验收合格的基层清理干净,并在基层上弹好铺贴线。 3.3 涂刷基层处理剂：在基层表面满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂， 涂刷应均匀，不透底。 3.4 铺贴附加层：阴阳角部位加铺一层卷材。按规范及设计要求将卷材裁成相应的形 状进行铺贴。
技术交底记录 编号： 工程名称XX花园施工单位XX建设集团有限公司 交底部位单体地下室及地下车库 工序 名称 基础底板卷材防水施工 交底纪要：准备工作、材料要求、质量要求、操作工艺、注意事项、成品保护等。 自粘防水卷材施工 3.0厚贴必定BAC-P自粘防水卷材 一、基层要求 1、清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理 干净，基面必须要平整、牢固、干净、无明水，凹凸不平及裂缝处须先找平，清扫工作必须在施工中随时进行。 2、为保证卷材牢固粘结于基层表面，要求基面应有足够的强度，表面光滑， 不起砂，不起皮。 3、对基层含水率无要求，下雨天不得施工。 二、工艺流程 1、3.0厚贴必定BAC-P双面自粘防水卷材施工工艺流程 基层处理—→涂刷基层处理剂—→节点加强处理—→定位、弹线—→大面积铺贴卷材—→卷材搭接—→密封处理—→检查、修整—→组织验收 三、施工方法 3.0厚贴必定BAC-P双面自粘防水卷材施工方法 1）基层清理：用铁铲、扫帚等工具清除基层面上的施工垃圾，保持
基面干燥、平整。 2）涂刷基层处理剂：将配套基层处理剂均匀涂刷在基层表面。涂刷时，按一个方向进行，厚薄均匀，不漏底、不堆积，晾放至指触不粘。 3）节点部位加强处理：节点部位（如：阴阳角、施工缝、后浇带、变形缝、穿墙管道）先做卷材加强层，加强层的宽度按规范要求不小于500mm，附加层的做法采用双面粘卷材湿铺的作业方法。 4）定位、弹线：在基层上按规范要求，弹出基准线，试铺卷材。 5）大面铺贴卷材：卷材对准基准线试铺约5m长，用裁纸刀将隔离膜轻轻划开，注意不要划伤卷材，将隔离膜从卷材背面缓缓撕开，同时将卷材沿基准线慢慢向前推铺。将前面试铺的约5m长的卷材卷回，依上述方法同样粘铺在基层上。在推铺卷材时，应随时注意与基准线对齐，推铺速度不宜过快，以免出现偏差难以纠正。卷材粘贴时，卷材不得用力拉伸。粘贴后，随即用胶辊用力向前、向两侧滚压，排出空气，使卷材牢固粘贴在基层上。粘贴大面卷材时，不要将卷材背面搭接部位的隔离纸揭掉，以免污染粘结层或误粘。 6）卷材搭接：将下层卷材搭接部位的隔离纸揭起，将上层卷材对准搭接控制线平服粘贴在下层卷材上，胶辊用力向前、向外滚压，排出空气，粘贴牢固。地下工程的卷材搭接宽度为100mm。 7）根据本工程现场实际情况，卷材采用平行于A轴方向由南向北铺贴。在铺贴至砖胎膜时，要求防水卷材应在砖胎膜500mm外搭接。卷材纵向横向搭接均不小于100mm，相邻两幅卷材短边搭接缝应相互错开500mm 以上。卷材的短边搭接应采用胶粘带进行搭接，具体做法为：截取双面粘卷材作为胶粘带，长度1000mm，宽度200mm。在两幅单面粘卷材短边分别量取100mm搭接边，撕去隔离膜后与粘胶带直接搭接。

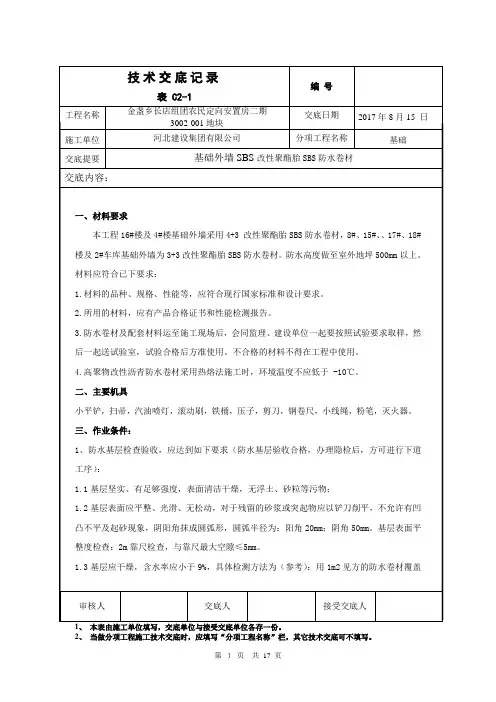

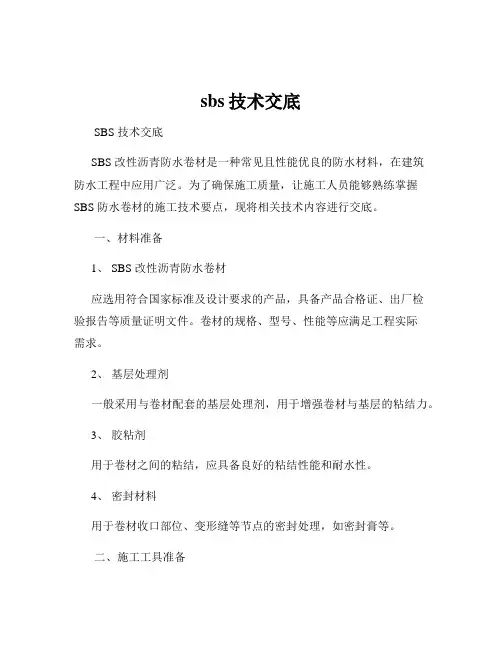

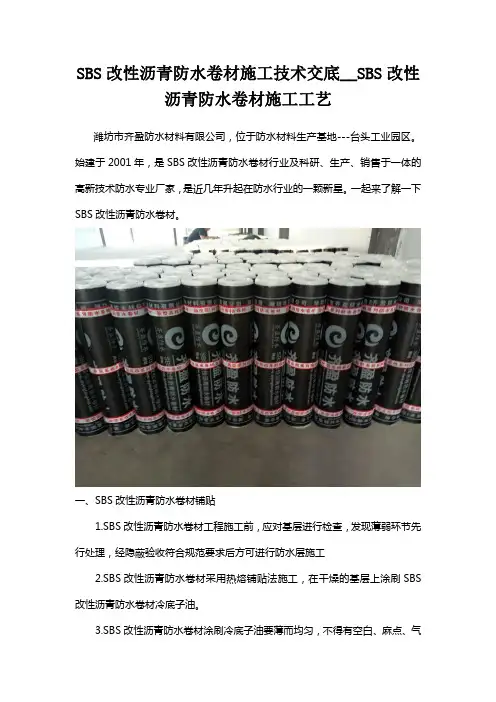

防水卷材施工技术交底 1、防水工程施工前，应对基层进行检查，发现薄弱环节先行处理，经隐蔽验收符合规范要求后方可进行防水层施工 2、本工程采用热熔铺贴法施工，在干燥的基层上涂刷SBS改性沥青防水卷材冷底子油。 3、涂刷冷底子油要薄而均匀，不得有空白、麻点、气泡，涂刷时间一般在铺卷材前1~2d进行，使油层干燥而又不沾染灰尘。也可在涂刷6h后铺贴卷材(以不粘脚为好)。 4、首先铺贴附加层，再铺贴4厚、3厚二道SBS卷材（4厚在上面）。在屋面泛水的阴角部位、变形缝墙角、排气洞口与伸出屋面管道等部位先作好附加层，附加一层较薄的卷材，也可以涂刷涂料作为附加层。附加层施工完毕，要经工序检验与监理工程师验收。 5、卷材铺贴工艺。先把卷材按位摆正，点燃喷灯(喷灯距卷材0.3m 左右)，用喷灯加热卷材和基层，待卷材表面熔化后，即向前滚铺，加热要均匀，滚压时不要卷入空气和异物，要求压实、压平。在卷材还未冷却前，用抹子把边封好，再用喷灯均匀细致地把接缝封好。特别注意边沿和复杂部位，以防翘边。 6、防水层施工时，应先作好节点，附加层和屋面排水比较集中部位的处理，然后由屋面最低标高向上施工，铺贴天沟卷材时，宜顺天沟减少搭接，平行于屋脊铺贴。 7、铺贴在水落管口处的卷材应采用相应的剪裁铺贴法贴入杯口。 8、卷材与基层的粘结方法采用满粘法。在屋面拐角、天沟、落水口、屋
脊卷材搭接、收头等节点部位、必须仔细铺平、贴紧、压实、收头牢靠。铺贴卷材应采用搭接法，相邻两幅卷材的搭结缝均应错开，各层卷材的搭接长度，长边不小于100mm，短边不小于150mm，搭接缝应顺流水方向搭接。 9、SBS防水卷材采用专用胶粘剂，卷材铺贴后，应立即用滚筒和刮板滚平刮实，排除基层与卷材间空气，并消除皱折。 10、伸出屋面的管道四周，防水收头处应用金属箍箍紧，并用密封材料封严，水落口应设球型网罩或铁栅罩。 11、电机机座顶部满铺SBS，女儿墙、封井、烟道施工致线条底部，无线条的女儿墙SBS施工致顶部铺在顶部的宽度不少于100mm,排气管、套管、消防支架等部位上返250mm 。 技术负责人：交底人：接受人：
自粘卷材施工技术交底 工程名称 黄冈产业园棚户区改造项目一期 工程 施工单位湖北华铭伟业建设工程有限公司 施工部位地下室底板、侧墙、顶板 施工 内容 自粘卷材 一、工程概况 1.1、本工程1#、4#、7#、12#住宅地下室及地库工程，设计防水等级为地下室设备用房I级，车库为II级，基础底板及外墙防水做法详11ZJ311-34-5、12，固定式穿墙管详11ZJ311-45-1，防水混凝土抗渗等级≥P6。 1.2、地下室防水工程执行《地下室防水技术规范》GB50108。 1.3、地下室底板设有地沟和集水坑，地下室地面向地沟找1%坡，沟内向集水坑找5%坡。 1.4、防水混凝土的施工缝、穿墙管道预留洞、转角、坑槽、后浇带部位及变形缝等地下工程薄弱环节应按《地下室防水工程质量验收规范》GB50208进行施工及验收。 二、施工准备及防水做法要求 1.1、材料要求 （1）选材：符合设计及规范要求，应有出厂合格证、检验报告、现场复试报告。 （2）成卷卷材应卷紧卷齐，端面里进外出不得超过20mm； （3）成卷卷材在（4℃~45℃）任意温度下展开后，距卷芯1000mm长度外，不应有裂纹或10mm以上粘接； （4）卷材表面平整，不应有孔洞、结块、气泡、缺边和裂口。 1.2、基层要求 （1）基层养护满足设计和规范要求。防水工程施工前，应对前项工程进行质量验收，合格后方可施工。 （2）各种预埋管件按设计及规范要求事先预埋，并做好密封处理。 （3）基层表面应清理干净，平整，无明显突出部位。
三、施工工艺
1工艺流程 基层清理、湿润—→节点加强处理—→铺贴自粘防水卷材—→铺贴第二层自粘防水卷材（仅设备用房）、排气—→长、短边搭接—→组织验收 2施工步骤 1) 基层清理：用扫帚、铁铲等工具将基层表面的灰尘、杂物清理干净，对基面进行洒水湿润，不得有明水，如有积水部位，则需进行清理积水后才可施工。 2) 节点加强处理：在节点部位（如：阴阳角、施工缝、穿墙/板管道）先做卷材附加层，附加层的宽度为500mm，附加层选用双面自粘卷材。 3) 铺贴自粘防水卷材：揭除自粘防水卷材下表面隔离膜，将自粘防水卷材铺贴在基层上；用一根φ30×1500mm的钢管穿过整卷卷材中心的纸芯筒，由两个人各持钢管一端将整卷卷材抬到待铺处起始端，并对准在基层上弹好的粉线。将卷材沿铺贴前进方向滚展50cm左右，将展开的50cm卷材掀起并剥开隔离纸折成条状从整卷卷材下面拉出来卷到用过的纸芯筒上，同时对准粉线将起始端50cm卷材粘铺牢固，见下图所示。 起始端卷材铺牢后，即1人站在卷材前面对着卷材掀剥隔离纸，边掀剥边往纸芯筒上卷；两个人分别站在卷材两侧手持穿过卷材筒芯的钢管对准弹好的粉线向前滚铺卷材；由1人在卷材后面用压辊将滚铺的卷材予以排气、压实、贴牢。 上述做法亦可根据现场实际情况采用分段铺贴法。即50cm起始端卷材铺牢后，边剥隔离纸边展开一段卷材（约1~2m）、对准粉线进行粘铺，粘铺后再展开约1~2m进行粘铺，直至整幅卷材铺完。这种方法可不必将撕剥的隔离纸卷起，可以将隔离纸分段割断，但要留下20~30cm 端头，以利下段隔离纸的撕剥。 隔离纸全部剥离后，拉起卷材两端，胶结面朝外对好两角，将卷材抬起并翻转沿长向对折，然后将卷材抬到待铺位置胶结面朝下对准基层上弹好的长短向粉线放铺卷材，再拎住对折的另半幅卷材缓缓放铺，最后以压辊将卷材排气压实贴牢。 4) 铺贴第二层自粘防水卷材：将卷材表面的隔离纸撕去即可粘贴卷材的方法，再将第二
中国建筑项目管理表格 分项工程技术交底卡 表格编号 项目名称 (编码) 楼栋号地下车库细部做法名称自粘高分子防水卷 材施工 工程量 分包公司负责人 本技术交底涉及工程包括地下车库顶板及外墙防水施工,外墙采用干铺法,顶板采用湿铺法。 一、施工准备 1、1、材料要求 (1)选材:符合设计及规范要求,必须就是高分子自粘卷材,具有强力交叉膜,厚度不低于 1、5mm。附加层选用双面自粘卷材,卷材与水泥应有出厂合格证、检验报告、现场复试报告。 (2)成卷卷材应卷紧卷齐,端面里进外出不得超过20mm; (3)成卷卷材在(4℃~45℃)任意温度下展开后,距卷芯1000mm长度外,不应有裂纹或10mm 以上粘接; (4)卷材表面平整,不应有孔洞、结块、气泡、缺边与裂口。 (5)封样:各供应商必须在合同签订前,提供2块1*2m的样品封样。材料进场后,若发现与样品不符,必须无条件将材料退场。 1、2、基层要求 (1)基层养护满足设计与规范要求。防水工程施工前,应对前项工程进行质量验收,合格后方可施工。 (2)各种预埋管件按设计及规范要求事先预埋,并做好密封处理。 (3)基层表面已清理干净,并基本平整,无明显突出部位。 (4)基面阴阳转角抹成圆弧形,阴角最小半径50mm,阳角最小半径20mm。 (5)施工时基面无明水,如有积水部位,则扫除积水后即可施工。 (6)地下室侧墙卷材施工时,原则上竖向不允许出现搭接,特殊情况必须搭接时,应有专项防脱落措施。 二、施工工艺 2、1湿铺法(顶板)工艺流程与步骤
车库顶板与屋面为2层1、5厚高分子自粘型防水卷材,底层1、5mm湿铺防水卷材,第二层为干铺法施工;基层湿润后涂刷(重量比)1:3左右的水泥素浆(干稀程度不同而稍有调整)并加108胶,将卷材表面的隔离纸撕去即可粘贴卷材的方法,再将第二层直接贴在第一层上即可。 2、1、1工艺流程 基层清理、湿润—→节点加强处理—→涂抹水泥浆—→铺贴第一层自粘防水卷材—→铺贴第二层自粘防水卷材—→提浆、排气—→长、短边搭接—→组织验收 2、1、2施工步骤 a) 基层清理:用扫帚、铁铲等工具将基层表面的灰尘、杂物清理干净,对基面进行洒水湿润,不得有明水,如有积水部位,则需进行清理积水后才可施工。 b) 节点加强处理:在节点部位(如:阴阳角、施工缝、穿墙/板管道)先做卷材附加层,附加层的宽度为500mm,附加层选用双面自粘卷材。 c) 抹水泥浆:卷材翻边10mm,将水泥浆均匀涂抹与卷材上。水泥浆中水:水泥为1:3(重量比),搅拌过程中掺加少量建筑速溶胶粉,胶粉与水泥配比150克兑50公斤水泥。 d) 铺贴第一层自粘防水卷材:揭除自粘防水卷材下表面隔离膜,将已抹水泥浆的自粘防水卷材铺贴在基层上。 用一根φ30×1500mm的钢管穿过整卷卷材中心的纸芯筒,由两个人各持钢管一端将整卷卷材抬到待铺处起始端,并对准在基层上弹好的粉线。将卷材沿铺贴前进方向滚展50cm左右,将展开的50cm卷材掀起并剥开隔离纸折成条状从整卷卷材下面拉出来卷到用过的纸芯筒上,同时对准粉线将起始端50cm卷材粘铺牢固,见下图所示。 起始端卷材铺牢后,即1人站在卷材前面对着卷材掀剥隔离纸,边掀剥边往纸芯筒上卷;两个人分别站在卷材两侧手持穿过卷材筒芯的钢管对准弹好的粉线向前滚铺卷材;由1人在卷材后面用压辊将滚铺的卷材予以排气、压实、贴牢。 上述做法亦可根据现场实际情况采用分段铺贴法。即50cm起始端卷材铺牢后,边剥隔离纸边展开一段卷材(约1~2m)、对准粉线进行粘铺,粘铺后再展开约1~2m进行粘铺,直至整幅卷
