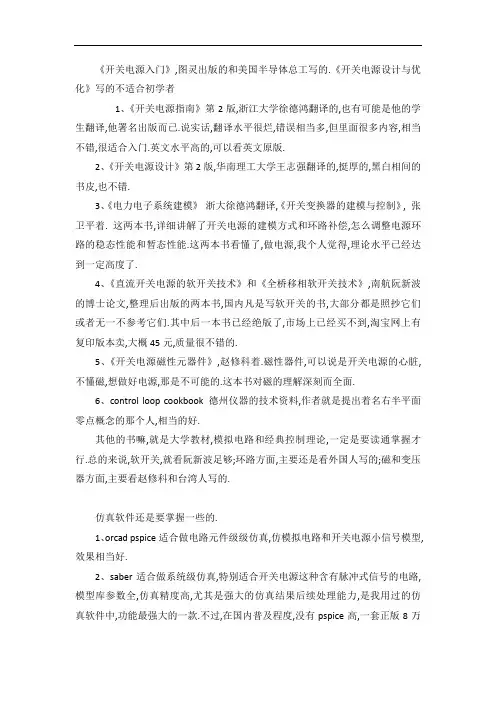

《开关电源入门》,图灵出版的和美国半导体总工写的.《开关电源设计与优化》写的不适合初学者
1、《开关电源指南》第2版,浙江大学徐德鸿翻译的,也有可能是他的学生翻译,他署名出版而已.说实话,翻译水平很烂,错误相当多,但里面很多内容,相当不错,很适合入门.英文水平高的,可以看英文原版.
2、《开关电源设计》第2版,华南理工大学王志强翻译的,挺厚的,黑白相间的书皮,也不错.
3、《电力电子系统建模》浙大徐德鸿翻译,《开关变换器的建模与控制》, 张卫平著. 这两本书,详细讲解了开关电源的建模方式和环路补偿,怎么调整电源环路的稳态性能和暂态性能.这两本书看懂了,做电源,我个人觉得,理论水平已经达到一定高度了.
4、《直流开关电源的软开关技术》和《全桥移相软开关技术》,南航阮新波的博士论文,整理后出版的两本书,国内凡是写软开关的书,大部分都是照抄它们或者无一不参考它们.其中后一本书已经绝版了,市场上已经买不到,淘宝网上有复印版本卖,大概45元,质量很不错的.
5、《开关电源磁性元器件》,赵修科著.磁性器件,可以说是开关电源的心脏,不懂磁,想做好电源,那是不可能的.这本书对磁的理解深刻而全面.
6、control loop cookbook 德州仪器的技术资料,作者就是提出著名右半平面零点概念的那个人,相当的好.
其他的书嘛,就是大学教材,模拟电路和经典控制理论,一定是要读通掌握才行.总的来说,软开关,就看阮新波足够;环路方面,主要还是看外国人写的;磁和变压器方面,主要看赵修科和台湾人写的.
仿真软件还是要掌握一些的.
1、orcad pspice适合做电路元件级级仿真,仿模拟电路和开关电源小信号模型,效果相当好.
2、saber适合做系统级仿真,特别适合开关电源这种含有脉冲式信号的电路,模型库参数全,仿真精度高,尤其是强大的仿真结果后续处理能力,是我用过的仿真软件中,功能最强大的一款.不过,在国内普及程度,没有pspice高,一套正版8
万美元,比尔盖茨都要眼红的.
3、matlab,掌握控制系统工具库就可以了,大概100左右个函数工具.开关电源的建模,零极点的补偿效果,只有用传递函数的形式在matlab中表达出来,才最清晰.经典控制理轮的时域分析、根轨迹分析与补偿法、频域分析法与补偿,matlab可以把它们直观而且准确的演示出来.
由于教育的问题，独立思考的学生很少，新人都是很茫然的，面对专业都无从下手，看书也没有头脑。所以写个帖子总结一下学习方法推荐给新人。写这个帖子先申明一下，首先方法和书籍并不是对每个人都有效果，你切莫不要以为找到灵丹妙药。这就是为什么我这么多年看到什么好书，好方法后，只推荐给好友的原因。而不认识的不熟悉的人并不推荐，怕引起误会。学习方法和书籍其实是两个相辅相成的东西，进步必须要靠书籍，只有基础扎实了，才能有更大的进步。所以两者并不能分开，那在下就混为一谈了。
开关电源设计的基本原理记住一个准则——能量守恒，因为他就是一个能量的传递，所以不要搞的那么神秘。我赞成把复杂的事情简单化，这样才能认清事物的本质。
现在假设所有的人都是零基础，很多人就算上过大学学过本科的课程，其实基础都不扎实，因为大部分大学的课程只是为了应付考试，并不是为了把某个知识学懂，所以在这里假设都是零基础。
下面的书籍都是经过精心顺序设计，按照顺序来看对你自己有好处，不要跳跃，否则你失落感很大的。
第一步(或者说推荐的第一套书)
《晶体管电路设计》上下 [日]铃木雅臣科学出版社出版
推荐原因：这本书讲的通俗易懂，实践偏于理论，这样容易激发初学者的兴趣。中专，高中毕业的人都能看懂。
《电子电路基础——高性能模拟电路和电流模技术》编著：张凤言高等教育出版社出版
推荐原因：当你有点入门后，看这本书提高很好，因为这本书的大部分内容是取材美国《模拟集成电路设计》GARY 的章节，语言浅显但又不失深度，让你很容易将基础提高，这本书要反复的看，多看几遍，这是我提倡，任何书籍都要多看几遍，在不同的时间段，不同的年龄段，面对不同的问题时候，再重新看这些书，会有不同的收获!!!
第二步 (推荐第二套书)
《开关电源设计入门与实例解析》著：沙占友王彦朋安国臣孟志永中国电力出版社出版
推荐原因：通俗易懂，实际例子很多，基本流程都有，这样容易在你大脑里有一些设计的概念了。
《开关电源入门》著：Raymond A Mack Jr 谢运祥翻译人民邮电出版出版
推荐原因：在这个阶段你该吸收一点先进之邦的先进理念，不过你这个时候要学会一点思考能力，仔细辩该书与国内作者的方法。
《开关电源优化设计》著：沙占友王彦朋马洪涛李玮中国电力出版社出版
推荐原因：例子很多，例子的细节把握的很好，初级阶段该基础到的都写了，比较适合在这个阶段学习。
第三步 (推荐第三套书)
《开关电源设计指南》著：Marty Brown 徐德鸿沈旭杨成林周邓燕翻译机械工业出版社出版
推荐原因：先进之邦的通俗易懂教程，快速入门的好手，里面每一步都很详细
《实用电源电路设计》著：户川治朗高玉萍唐伯雁李大寨翻译科学出版社出版
推荐原因：这本书不用从头到尾看，参考，按照该书目录来寻找你自己需要的章节内容，没必要从头看，在这个阶段，这本书只适合参考。
第四步 (推荐第四套书)
《精通开关电源设计》著：Sanjaya Maniktala 王志强翻译人民邮电出版社出版
推荐原因：经典中的经典，虽然难，还是强烈建议你啃完，没事的时候看看，就当看小说，希望你每多看一遍有更深的了解。
《开关电源设计与优化》著：Sanjaya Maniktala 王志强郑俊杰翻译电子工业出版社出版
推荐原因：哦，原来前面那本书的基础在这本书里体现的淋漓精致。

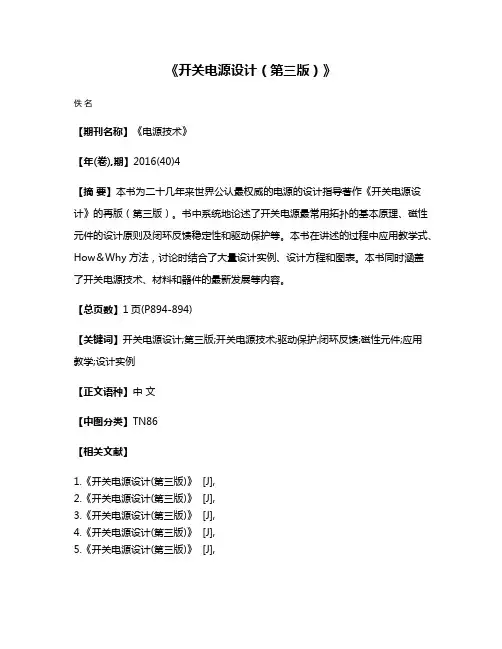

《开关电源设计》第三版著：Abraham I Pressman Keith Billings Taylor Morey 王志强肖文勋虞龙翻译电子工业出版社出版
推荐原因：鼻祖的书，第一本将开关电源成书的，比较系统的成书的书。强烈要求每个人都必须看个三遍以上
第五步 (推荐第五套书)
与第四套书同步看很多人没有学过高等数学，还有兄弟打电话给我，让我推荐高等数学这方面的书。说老实话，这里推荐的是面向中专和高中毕业的零基础起步书籍，一步一步的上升来参考的。而高等数学本身是一个很难的东西，但是现代科技，必须要依赖高等的数学作为研究和分析的手段来作以辅助。
《数学分析新讲》编著：张筑生北京大学出版社
推荐原因：这个是北京大学第一个数学博士毕业生，该书通俗易懂，由浅入深，相比同济那本书更符合国人的习惯。
为什么推荐这些书，我认为书籍写作的方向。中国的教材和先进之邦美国的教材大家打开就能看出来差距。先撇开内容不说，就说文字上的描述，中国编写教材有一个潜规则(不成文的规定)，文字一定要死板，内容上数学公式一定要多，不知道这样的教材是否显得高档而有学术水平，教授和专家们只考虑到这些教材是写给同行们去看的，而不是让我们的学生更有兴趣更快的学懂书中的内容这个出发点去编写教材。这就是我们国内专家写教材的出发点。
美国教材的特点，语言活泼，个人风格在教材里全部显露，这其实就是中国几千年来说的流派，譬如京剧有北派，南派。相声有姜昆派等。学术就是这样的，必须要有一个学派在里面，而教授的个人习惯，风格就是一个流派，只有将这种风格传承延续下去，才会有高水平的成绩出来，才会有一个高水平的学术流派出
来，才会有流派之前互相交流百花齐放的环境和结果出来。而不是像我国的教材，千篇一律，没有个人的风格，只有死板的数学公式和苍白无力的文字。建议那些准备写教材的教授专家们，教材一定要多一些口语化的东西，这样很容易让学教材的人接受，专家们不要老去学英语，还是多学习一下自己的母语，中文，将中文的魅力发挥出来，让教材活起来!!!还有其他一些内容更深的书籍，包括Ron，Sanjaya的，就不重复了，只要大家有独立思考能力了，我相信那些书你会去主动去看的。
