印度IL&FS Cuddalore烟气脱硫工程
安全滑触线
技术规范书
中国大唐科技工程有限公司
2015年7月
批准：审核：校核：编写：
目录
1．总则
2．技术要求
3．规范及数量
4．供货范围
5．技术服务
6．需方工作
7．工作安排
8．备品备件及专用工具
9．质量保证和试验
10.包装、运输和储存
1 总则
1.0.l本技术规范书适用于印度IL&FS Cuddalore烟气脱硫工程安全滑触线。它提出了安全滑触线的功能设计、结构、性能、安装和试验等方面的技术要求。
1.0.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合工业标准和本规范书的优质产品。
1.0.3如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的材料（或系统）完全符合本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.0.4本技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.0.5本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.0.6本技术规范书未尽事宜，由供需双方协商确定。
2 技术要求
2.l应遵循的主要现行标准，均应为最新的国家或行业标准。
2.2 环境条件
2.2.1工程概况
The plant location details are as follows:
Country : India
State : Tamil Nadu
Administrative district : Cuddalore
Next big cities to site : Cuddalore (approx.25 kms from site)
Road access : National Highway (NH – 45A) (approx.2 kms from site)
Nearest Railway Station : Alapakam ( approx.9 kms from site)
Nearest Airport : Pondicherry (approx.50 kms from site)
Chennai((approx.200 kms from site)
Nearest Harbour : Cuddalore port (minor port)
The proposed power plant will be located at Cuddalore in Tamil Nadu. The proposed power plant site is located at about 25km South of Cuddalore and about 5 km north of Porto Novo. The Land proposed falls in
villages Kottattai, Ariyaghoshti Villiayannalur and Silambimangalam and bounded by Parangipettai on the south side. The proposed marine facilities for the power plant will be built on the coast adjoining the power plant. The site is accessible by well developed roads. Railway lines are also located adjacent to the western side of site boundary.
The town of Cuddalore has all infrastructural facilities and has number of Industries. Cuddalore is well connected by both state highways, National highways and has direct rail link with Chennai. National Highway NH-45A (Villupuram-Puducherry-Cuddalore-Chidambaram-Nagapattinam Highway) passes through Cuddalore. Three state highways connect Cuddalore with other parts of Tamil Nadu are SH-9, SH-10 and SH-68.
2.2.2 气象及使用环境条件
2.2.2.1 Geological Conditions
2.2.2.1.1 Soil Profile
A Preliminary geotechnical investigation is furnished as Part-III of this Tender Document.
The Detailed geotechnical Investigation and Setting out survey may be performed by the contractor, if required, for the detailed engineering for the project. The geotechnical report will contain recommendations for foundation design during detailed engineering.
2.2.2.1.2 Seismic intensity
Seismic Intensity : As per IS : 1893 2005
Zone : III
Intensity : As per IS:1893-2005
2.2.2.1.3 Tide Levels
The recorded tide levels with respect to the Chart Datum (CD) near the identified intake point are as follows:
Mean high water-Spring : CD + 1.1 m
Mean high Water-Neap : CD + 0.9 m
Mean low Water-Neap : CD + 0.6 m
Mean low water-Spring: CD + 0.3m
Mean sea level: CD + 0.7 m
2.2.2.2 Meteorological Conditions
Ambient Air Temperature
Maximum dry bulb temperature : 40°C
Minimum dry bulb temperature : 19°C
Relative humidity
Mean Maximum humidity(Summer): 90%
Mean Minimum humidity(Summer): 65%
Rainfall
Annual rainfall (Maximum) : 280.2 mm
Wind
Wind Speed (max) : 180 km/h
Wind Speed annual mean : 11.8 km/h
2.2.2.3 Site conditions:
? Design Ambient Data
Design Ambient Wet bulb temperature : 28°C
Design Ambient Dry bulb temperature : 33°C
The maximum rainfall in a year to be considered for design is 280 mm in 24 hours and the hourly intensity to be considered is 40 mm./h.
? Design ambient conditions for Steam Generator, fans
Design ambient temperature : 32°C
Design ambient air relative humidity : 67%
? Design ambient Conditions for Electrical equipments sizing
? For transformer : 50°C (as Per IS)
? All other electrical equipment : 45°C
? Relative Humidity Mean Maximum : 90%
? Relative Humidity Mean Minimum : 65%
2.2.2.4. Wind data
Wind loads to be considered for design of structures shall be based on the design wind speeds arrived at based on IS : 875– Latest Edition The parameters for calculationof design wind speed as per IS : 875.
2.2.2.5. Seismic Data
Seismic loads to be considered for design of structures shall be as per as per IS : 1893.
2.3 安全滑触线技术规格
2.3.1 概述
本次招标的安全滑触线用于印度IL&FS Cuddalore烟气脱硫工程电动葫芦的供电，安全滑触线必须是全新的采用先进技术设计制造，具有良好的安全性、可靠性，满足招标要求的全套产品。
2.3.2 生产厂资格认证及产品标准要求。
2.3.2.1 企业应具有GB9001-2000《质量管理体系认证》，国家3C强制认证。
2.3.2.2 产品执行JB/T6391《起重机滑接输电装置形式和基本要求》。
2.3.2.3 生产厂年销售滑触线40万米以上，生产滑触线十年以上，提供供货合同复印件等有效证明文件。经有关审计部门认证盖章的年财务报表。
2.3.2.4 投标方需提供近2年的主要用户名单及供货量、联系人及电话。
2.3.2.5 对投标产品所采用的铝、铜、钢、非金属外壳材料的材质、滑线技术参数、生产线及生产设备和工艺、用户所在地的售后服务情况进行详细的说明。
2.3.2.6 产品必须为投标方自制，包括铝线拉制、外护套生产、不锈钢与铝压焊、装配、检验等，并详细说明相应生产厂房、设备、人员及质量控制手段等情况。
2.3.2.7 投标方需携产品样品投标，样品含各规格滑线段、集电器、吊架、组装臂等附件，明确注明生产厂。中标后此样品封存作为产品验收依据之一。
2.3.3 安全滑触线技术要求

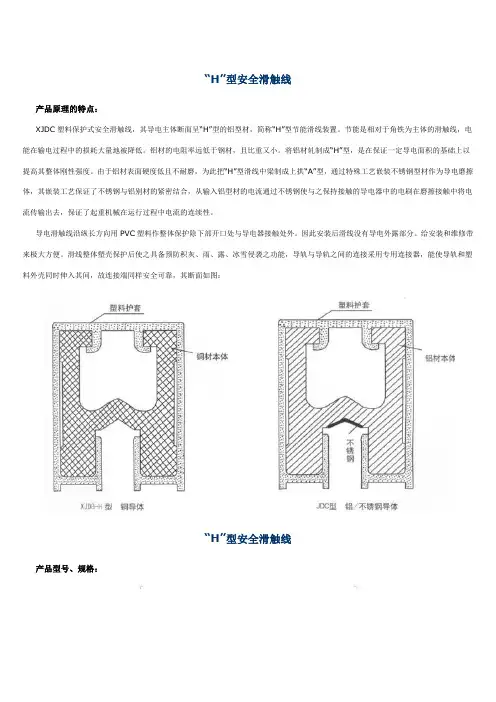

2.3.3.1 “H”型滑触线为铝质导线，内腔顶部与集电器接触面采用冷压焊技术，把不锈钢带与铝导线复合成一体，外壳为优质工程塑料。多极导管型滑触线为铜导线，外壳为优质工程塑料，户外型外壳为铝合金外壳。
2.3.3.2 滑触线防护等级为IP23及以上，最大工作电压为660V，绝缘介质强度3000V 一分钟无击穿。极间对地绝缘电阻>10兆欧。
2.3.3.3 要求滑触线耐酸、耐碱、耐盐雾腐蚀，自熄性阻燃，导电器速度在200m/min，,
内电阻率≤0.02Ωmm2。
2.3.3.4 滑触线的导电器、集电器及各类附配件的载流量应与滑触线载流量相同。
3 供货范围
按照供货清单表提供满足需要的滑线全套产品。供货报价应为包括各规格滑触线及配套的零部件的数量。
建议供货清单如下：
场实际要求。）
4 技术服务
4.l项目管理
合同签订后，供方应指定负责本工程的项目经理，负责协调供方在工程全过程的各项工作，如工程进度、设计制造、图纸文件、制造确认、包装发运、现场安装、验收等。
4.2技术文件
4.2.1供方订货前向需方提供一般性资料，如鉴定证书、典型说明书、总装图和主要技术参数。
4.2.2供方在交货时应向需方提供下列技术文件12份：
1）全套装配图
2）重量;
3）安全滑触线、专用工具及附件的装运清单；
4）试验报告、出厂合格证、产品使用说明书。
4.2.3 所有资料上应标明“印度IL&FS Cuddalore烟气脱硫工程”字样。
4.3现场服务
在安装过程中，供方应选派有经验的技术人员常住现场，免费提供现场服务。常住人员协助需方按标准检查安装质量，处理投运过程中出现的问题。供方应选派有经验的技术人员，对安装和运行人员免费培训。
5 需方工作
5.1需方应向供方提供有特殊要求的技术文件。
5.2安装过程中，需方为供方的现场派员提供工作和生活的便利条件。
5.3制造过程中，需方可派员到供方制造现场进行监造和检验，供方应积极配合。
6 工作安排
6.1供方收到技术规范书后如有异议，在一周内书面通知需方。
6.2根据工程需要可以召开设计联络会或其他形式解决设计制造中的问题。
6.3文件交接要有记录，设计联络会应有会议纪要。
6.4供方提供的材料及附件规格、重量有变化时，应及时书面通知需方。
7 备品备件及专用工具
7.1 供方按需方的要求提供提供运行一年的备品备件，备品备件应为新品，与设备同型号，同工艺。备品备件单独装箱关注明为备件。备品备件及专用工具清单格式见附表。附表1 备品备件清单（供方填写）
附表2 专用工具清单（供方填写）
8 质量保证和试验
8.1质量保证
8.l.1订购的新型产品除应满足本规范书外，供方还应提供该产品的鉴定证书。
8.1.2供方应保证制造过程中的所有工艺、材料试验等（包括供方的外购件在内均应符合本规范书的规定）。
8.1.3 附属及配套件必须满足本规范书的有关规定的厂标和行业标准的要求，并提供试验报告和产品合格证。
8.1.4 供方应有遵守本规范书中各条款和工作项目的 ISO－9001、GB／T19001质量保证体系，该质量保证体系已经过国家认证和正常运转。
8.2 试验：出厂时应进行符合国标的试验。
8.3 质保期3年，使用年限不小于15年。
8.4 在质保期内无论任何部分（包括外协件）属于质量问题而损坏的，制造厂均应无偿修理和更换。
9 包装、运输和储存
9.l 制造完成并通过试验后应及时包装，否则应得到切实的保护，确保其不受污损。其包装应符合铁路、公路和海运部门的有关规定。
9.2 所有部件经妥善包装或装箱后，在运输过程中尚应采取其它防护措施，以免散失损坏或被盗。
9.3 在包装箱外应标明需方的订货号、发货号。包装箱外应明显标有“印度IL&FS Cuddalore烟气脱硫工程”字样。
9.4 各种包装应能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。
9.5 包装箱上应有明显的包装储运图示标志（按GB191）。
9.6 产品各部件都要符合运输和装载的要求。
9.7 随产品提供的技术资料应完整无缺，提供份数符合本规范书的要求。
9.8 交货地点为上海港。
