一、填空题
1． 控制系统由 控制对象 和 控制器 两部分组成。
2. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、快速性和准确性。
3． 建立系统数学模型的方法有 机理法 和 辨识法 两种。
4． 经典控制理论采用的数学模型主要以传递函数、为基础；现代控制理论采用的数学模型主要以为 状态空间方程 基础。
5. I 型系统)2()(+=
s s k s G 在单位阶跃输入下，稳态误差为 0 ，在单位加速度输入下，稳态误差为 ∞ 。
6．某线性定常系统的单位斜坡响应为t e t t y +=)( 其单位阶跃响应为t e t y +=1)(
7.在初始条件为零时，系统 输出量的拉式变换 与输入量的拉式变换 之比称为线性系统（或元件）的传递函数。
8.在工程控制实践中，为使系统有满意的稳定性储备，一般其幅值裕度应满足 大于6dB 或大于2 。
9.离散信号)(t f *的数学表达式为 ∑∞
=*-=0)()()(k kT t kT f t f δ
10. 判别系统稳定性的出发点是系统特征方程的根必须为 负实根或负实部的复数根 ，即系统的特征根必须全部在 复平面的左半平面 是系统稳定的充要条件。
11 频率响应是系统对正弦输入稳态响应，频率特性包括 幅频和相频 两种特性。
12. 如果在系统中只有离散信号而没有连续信号，则称此系统为离散(数字)控制系统，其输入、输出关系常用差分方程来描述。
13．若线性系统的输入信号为)(t r ，输出信号为)(t c ，则系统的传递函数)(s G ＝ ()
C s R s 。 14．环节串联时总的传递函数等于各环节传递函数的 乘积 。
15．某系统单位脉冲响应函数为212t e --，则系统传递函数为2(2)
s s s -+。 16、系统稳定的充要条件是：系统的全部特征根都具有负实部。
17、对广义系统，按反馈情况可分为 开环系统 、 闭环系统 。
18 线性控制系统最重要的特性是可以应用___叠加__原理，而非线性控制系统则不能。
19．反馈控制系统是根据输入量和__反馈量__的偏差进行调节的控制系统。
20．在单位斜坡输入信号作用下，0型系统的稳态误差e ss =__∞___。
21.方框图中环节的基本连接方式有串联连接、并联连接和__反馈 _连接。
22．函数te -at 的拉氏变换为2)
(1a s +。 23．线性定常系统在正弦信号输入时，稳态输出与输入的相位移随频率而变化的函数关系称为__相频特性__。
24．积分环节的对数幅频特性曲线是一条直线，直线的斜率为__－20__dB ／dec 。
25．二阶系统的阻尼比ξ为 _ 0_ 时，响应曲线为等幅振荡。
26．在单位斜坡输入信号作用下，Ⅱ型系统的稳态误差e ss =__0__。
27．单位斜坡函数t 的拉氏变换为 21s
。 28. 设系统的频率特性Ｇ(j ω)=R(ω)+jI(ω),则幅频特性|G(j ω)|=)()(22w I w R +。
29. 分析稳态误差时，将系统分为0型系统、I 型系统、II 型系统…，这是按开环传递函数的__积分__环节数来分类的。
30. 用频域法分析控制系统时，最常用的典型输入信号是_正弦函数_。
31．二阶衰减振荡系统的阻尼比ξ的范围为10<<ξ。
32．G(s)=1
+Ts K 的环节称为___惯性__环节。 33．系统输出量的实际值与_输出量的希望值__之间的偏差称为误差。
34．二阶系统的典型传递函数是2222n
n n w s w s w ++ξ。 35．设系统的频率特性为)(jI )j (R )j (G ω+ω=ω，则)(R ω称为 实频特性 。
34.用频率法研究控制系统时，采用的图示法分为乃奎斯特 图示法和__对数坐标_图示法。
35.二阶系统的阻尼系数ξ=__0.707____时，为最佳阻尼系数。这时系统的平稳性与快速性都较理想。
36. ()0.5t f t te =-，其拉氏变换为
2112(1)s s -- 37. t a t f =)( 的Z 变换)(z F 为 T a
z z -
38.反馈控制又称偏差控制，其控制作用是通过 与反馈量的差值进行的。
39. 根轨迹起始于开环极点；终止于开环零点
二、选择题
1、关于反馈的说法，正确的是（ D ）
A ．反馈实质上就是信号的并联
B ．反馈都是人为加入的
C ．正反馈就是输入信号与反馈相加
D ．反馈就是输出以不同方式作用于系统
2、关于系统模型的说法，正确的是（ B ）
A ．每个系统只有一种数据模型
B ．动态模型在一定条件下可简化为静态模型
C ．动态模型比静态模型好
D ．静态模型比动态模型好
3、某环节的传递函数为s
1，则该环节为（ B ） A. 惯性环节 B. 积分环节
C ．微分环节
D ．比例环节
4、系统的传递函数（ A ）
A ．与外界无关
B ．反映了系统、输出、输入三者之间的关系
C ．完全反映了系统的动态特性 D. 与系统的初始状态有关
5、二阶欠阻尼系统的上升时间为（ C ）
A ．阶跃响应曲线第一次达到稳定值的98%的时间
B ．阶跃响应曲线达到稳定值的时间
C ．阶跃响应曲线第一次达到稳定值的时间
D ．阶跃响应曲线达到稳定值的98%的时间
6、一阶系统的传递函数为
153+s ；其单位阶跃响应为（ B ） （A ）51t
e -- ；（B ）533t
e -- ；（C ）555t
e -- ；（D ）53t
e --
7、系统的单位脉冲响应函数为t e t w 2.03)
(-=，则系统的传递函数为（ A ） A ．2.03)(+=
S s G B. 32.0)(+=S s G C ．2.06.0)(+=S s G D ．3
6.0)(+=S s G 8、以下系统中，属于最小相位系统的是（ B ）
A ．s s G 01.011)(-=
B ．s s G 01.011)(+=
C ．1
01.01)(-=s s G D ．)1.01(1)(s s s G -= 9、一个线性系统稳定与否取决于（ A ）
A ．系统的结构和参数
B ．系统的输入
C ．系统的干扰
D ．系统的初始状态
10、一个系统稳定的充要条件是（ C ）
A ．系统的全部极点都在[S]平面的右半平面内
B ．系统的全部极点都在[S]平面的上半平面内
C ．系统的全部极点都在[S]平面的左半平面内
D ．系统的全部极点都在[S]平面的下半平面内
11．脉冲函数的拉氏变换为（ C ）
A. 0
B. ∞；
C. 常数；
D.变量
12．与开环控制相比较闭环控制的特征是系统有 ( D )
A ．执行元件
B ．放大元件
C ．控制器
D ．反馈元件
13．单位斜坡信号2
1()2f t t =的拉氏变换()F s 是 ( B ) A ．1s B ．31s C ．21s D ．1
1s +
14．系统开环传递函数为)
5()2(10)(++=s s s s G ，此系统为 型系统。 ( B ) A.0 B.I C. II D. III
15 ．下面关于微分环节的控制作用描述中正确的是： ( D)
(A)使相位滞后 (B)减小系统的阻尼 (C)抗高频干扰 (D)使相位超前
16．稳态误差除了与系统的型别、传递函数有关外，还与下述哪一项有关？ ( D )
(A) 阶次 (B) 振荡频率 (C) 阻尼比 (D) 输入信号类型
17．二阶振荡系统幅值衰减的快慢取决于： (C )
(A) d ω (B)n ξω (C) 特征根实部绝对值 (D) 特征根虚部的分布情况
18．系统输出的拉氏变换完全取决于： ( B) (A)系统的传递函数的极点位置 (B)系统的初始状态、输入及其传递函数(C)系统的传递函数 (D)系统的固有特性
19．相位滞后校正环节相当于： ( A ) （A）低通滤波器（B）高通滤波器（C）带通滤波器（D）带阻滤波器
20. PI 控制类似于： （C ）
(A) 增益调整 (B) 相位超前校正 (C) 相位滞后校正 (D) 相位滞后-超前校正
21．某单位反馈系统的闭环传递函数为)2(1)(+=s s G ，则输入t t r 2sin 2)(=时稳态输出的幅值为: （D ）
（A ）2 （B ）2/2 （C ）2 （D ）1
22.拉氏变换将时间函数变换成 （D ）
A ．正弦函数
B ．单位阶跃函数
C ．单位脉冲函数
D ．复变函数
23.微分环节的频率特性相位移θ(ω)= ( A )
A.90°
B. -90°
C. 0°
D. -180°
24、正弦函数sin t ω的拉氏变换是 （ B ） A.ω+s 1 B.22s ω
+ω C.22s s ω+ D. 2
2s 1ω+ 25.比例环节的频率特性相位移θ(ω)= （C ）
A.90°
B.-90°
C.0°
D.-180°
26.一阶系统的阶跃响应， （D ）
A.当时间常数T 较大时有振荡
B.当时间常数T 较小时有振荡
C.有振荡
D.无振荡
27.系统特征方程式的所有根均在根平面的左半部分是系统稳定的 （C ）
A.充分条件
B.必要条件
C.充分必要条件
D.以上都不是
28.时域分析法研究自动控制系统时最常用的典型输入信号是 （D ）
A ．脉冲函数
B ．斜坡函数
C ．抛物线函数
D ．阶跃函数
29.令线性定常系统传递函数的分母多项式为零，则可得到系统的 （ B ）
A ．代数方程
B ．特征方程
C ．差分方程
D ．状态方程
30.线性系统和非线性系统的根本区别在于 ( C )
A ．线性系统有外加输入，非线性系统无外加输入。
B ．线性系统无外加输入，非线性系统有外加输入。
C ．线性系统满足迭加原理，非线性系统不满足迭加原理。
D ．线性系统不满足迭加原理，非线性系统满足迭加原理。
31． 时域分析法研究自动控制系统时最常用的典型输入信号是 （D ）
A ．脉冲函数
B ．斜坡函数
C ．抛物线函数
D ．阶跃函数
32．设控制系统的开环传递函数为G(s)=)
2s )(1s (s 10++，该系统为 （ B ）
A ．0型系统
B ．I 型系统
C ．II 型系统
D ．III 型系统
33．采用负反馈连接时，如前向通道的传递函数为G(s)，反馈通道的传递函数为H(s)，则其等效传递函数为 ( C )
A ．)s (G 1)s (G +
B ．)
s (H )s (G 11+ C ．)s (H )s (G 1)s (G + D ．)
s (H )s (G 1)s (G - 34． 一阶系统G(s)=
1
+Ts K 的时间常数T 越大，则系统的输出响应达到稳态值的时间 ( A )
A ．越长
B ．越短
C ．不变
D ．不定
35．拉氏变换将时间函数变换成 （D ）
A ．正弦函数
B ．单位阶跃函数
C ．单位脉冲函数
D ．复变函数 36．若某系统的传递函数为G(s)=
1Ts K +，则其频率特性的实部R(ω)是 ( A ) A ．2
2T 1K ω+ B ．-22T 1K ω+ C ．T
1K ω+ D ．-T 1K ω+
37.传递函数反映了系统的动态性能，它与下列哪项因素有关？ ( C )
A.输入信号
B.初始条件
C.系统的结构参数
D.输入信号和初始条件
38. 系统特征方程式的所有根均在根平面的左半部分是系统稳定的 ( C )
A.充分条件
B.必要条件
C.充分必要条件
D.以上都不是
39. 有一线性系统，其输入分别为u 1(t)和u 2(t)时，输出分别为y 1(t)和y 2(t)。当输入为a 1u 1(t)+a 2u 2(t)时(a 1,a 2为常数)，输出应为 （ B ）
A. a 1y 1(t)+y 2(t)
B. a 1y 1(t)+a 2y 2(t)
C. a 1y 1(t)-a 2y 2(t)
D. y 1(t)+a 2y 2(t)
40.I 型系统开环对数幅频渐近特性的低频段斜率为 （ B ）
A. -40(dB/dec)
B. -20(dB/dec)
C. 0(dB/dec)
D. +20(dB/dec)
41．余弦函数cos t ω的拉氏变换是 （ C ） A.ω+s 1 B.22s ω
+ω C.22s s ω+ D. 2
2s 1ω+ 42.设积分环节的传递函数为G(s)=
s 1，则其频率特性幅值M(ω)= （ C ） A.ωK B.2K
ω
C.
ω1 D.21ω
43.奈奎斯特稳定性判据是利用系统的( C )来判据闭环系统稳定性的一个判别准则。
A.开环幅值频率特性
B.开环相角频率特性
C.开环幅相频率特性
D.闭环幅相频率特性
44. 系统的传递函数 ( C )
A.与输入信号有关
B.与输出信号有关
C.完全由系统的结构和参数决定
D.既由系统的结构和参数决定，也与输入信号有关
45. 一阶系统的阶跃响应， ( D )
A.当时间常数T 较大时有振荡
B.当时间常数T 较小时有振荡
C.有振荡
D.无振荡

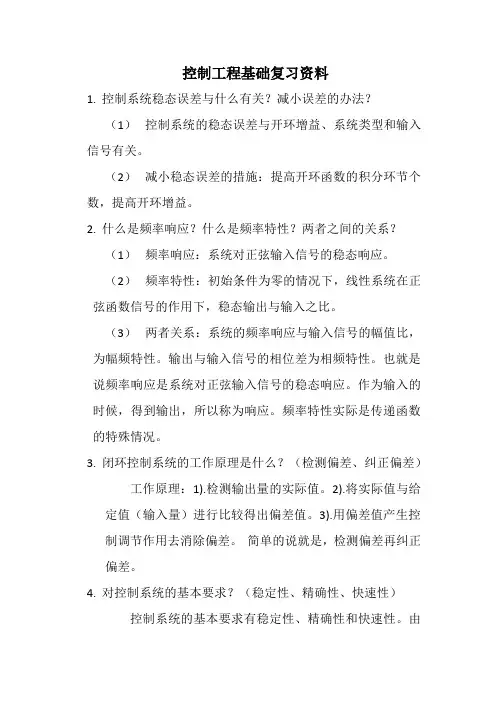

三、简答
1、什么是反馈？为什么要进行反馈控制？
答：反馈是指人们为了达到一定的目的，有意加入的反馈，闭环控制系统的工作是基于系统的实际输出与输入间的偏差之上的，在系统存在扰动的情况下，这种偏差就会出现。进行适当的反馈控制正好能检测出这种偏差，并力图减小这种偏差，而最终使得偏差为零，事实上，反馈控制仅仅需为无法预计的扰动设计，因为对可以预知的扰动，总可以在系统中加以校正。
2、什么是系统？什么是线性系统？
答：系统是由相互联系，相互作用的若干部分构成而且有一定的目的或一定的运动规律的一个整体；当系统的数学模型能用线性微分方程描述时，系统称为线性系统。
3、系统稳定性的定义是什么？
答：系统的稳定性是指系统在初始状态的作用下，由它引起的系统的时间响应随时间的推移，逐渐衰减并趋向与零的能力。若随时间的推移，系统能回到平衡位置，则系统是稳定的；若随时间的推移，系统偏离平衡位置愈来愈远，则系统是不稳定的。
4、相位超前校正与相位滞后校正在应用方面有何不同？
答：
5、系统稳定性：
答：指控制系统在任何足够小的初始偏差的作用下，其过渡过程随着时间的推移，是否具有逐渐恢复原平衡状态的性能。
6、根轨迹定义：
答：指系统增益从0趋向于无穷大连续变化时，闭环系统的特征方程的根在复平面上的轨迹。
7、控制工程系统中的瞬态响应指标包括哪些？
8、简述建立系统微分方程的步骤是什么？（提示答案，不完整）
答：（1）确定系统和各元件的输入量和输出量。（2）列写它们的微分方程。（3）消去中间变量。（4）将该方程整理成标准形式
四、化简图示方框图，并确定其闭环传递函数
()
(
)
C s
R s
。
1、
答案：1234
122334
()
()1
G G G G
C s
R s G G G G G G
=
+++
（2分）
2、系统结构图如下图所示，求
)
(
)
(
s
R
s
Y
（15分）
)
(
)
(
)
(
)
(
)
(
)
(
)
(
)
(
)
(
)
(
1
)
(
)
(
)
(
)
(
)
(
s
D
s
C
s
C
s
B
s
B
s
A
s
D
s
C
s
B
s
A
s
D
s
C
s
B
s
A
s
G
+
+
+
+
=
3、如下图所示，将方框图化简，并求出其传递函数。
提示答案
五、劳斯-赫尔维茨稳定判据
一
一
H1
G1G2
H2
R(S) C(S) R(S) C(S)
G1G2
1+ G2H2+G1H1
1、设系统特征方程为
03425234=++++s s s s
试用劳斯-赫尔维茨稳定判据判别该系统的稳定性。 解：用劳斯-赫尔维茨稳定判据判别，a 4=1，a 3=5，a 2=2，a 1=4，a 0=3均大于零， 且有
32100
4500
3210
0454=
? =?1
=?2
=?3
=?4
所以，此系统是不稳定的。
2、设系统特征方程为
0164223=+++s s s
试用劳斯-赫尔维茨稳定判据判别该系统的稳定性。 解：（1）用劳斯-赫尔维茨稳定判据判别，a 3=2,a 2=4,a 1=6,a 0=1均大于零，且有
1
400620
143=?
=
?=?=
?321
所以，此系统是稳定的。
3、 系统的特征方程为
054322345=+++++s s s s s 试用劳斯判据判断系统的稳定性。
一、填空题 1．控制系统正常工作的首要条件是__稳定性_。 2．脉冲响应函数是t e t g 532)(--=，系统的传递函数为___2s ?3S+5____ 。 3．响应曲线达到过调量的____最大值____所需的时间，称为峰值时间t p 。 4．对于一阶系统的阶跃响应，其主要动态性能指标是___T _____，T 越大，快速性越___差____。 5．惯性环节的奈氏图是一个什么形状______半圆弧 。 二、选择题 1．热处理加热炉的炉温控制系统属于：A A.恒值控制系统 B.程序控制系统 C.随动控制系统 D.以上都不是 2．适合应用传递函数描述的系统是（ C ）。 A 、单输入，单输出的定常系统； B 、单输入，单输出的线性时变系统； C 、单输入，单输出的线性定常系统； D 、非线性系统。 3．脉冲响应函数是t e t g 532)(--=，系统的传递函数为： A A.)5(32+-s s B.) 5(32-+s s C.)5(32+- s D. )5(32++s s 4．实轴上两个开环极点之间如果存在根轨迹，那么必然存在( C ) A ．闭环零点 B ．开环零点 C ．分离点 D ．虚根 5. 在高阶系统中，动态响应起主导作用的闭环极点为主导极点，与其它非主导极点相比，主导极点与虚轴的距离比起非主导极点距离虚轴的距离（实部长度） 要（ A ） A 、小 B 、大 C 、相等 D 、不确定 6．一阶系统的动态性能指标主要是（ C ） A. 调节时间 B. 超调量 C. 上升时间 D. 峰值时间 7 . 控制系统的型别按系统开环传递函数中的（ B ）个数对系统进行分类。
清华大学本科生考试试题专用纸 考试课程 控制工程基础 （卷） 年 月 日 . 设有一个系统如图所示，, , ()，当系统受到输入信号t t x i sin 5)(= 的作用时，试求系统的稳态输出)(t x o 。(分 ) i x o x K K D 图 . 设一单位反馈系统的开环传递函数为 ) 11.0(100 )(+= s s s G 现有三种串联校正装置，均为最小相位的，它们的对数幅频特性渐近线如图所示。 若要使系统的稳态误差不变，而减小超调量，加快系统的动态响应速度，应选取哪种校正装置？系统的相角裕量约增加多少？(分) ) L (w ) (d B ) () ) L (w ) (d B ) ) L (w ) (d B ) () ()
图 . 对任意二阶环节进行校正，如图，如果使用控制器， , 均为实数，是否可以实现闭环极点的任意配置？试证明之。(分) 图 . 一个未知传递函数的被控系统，先未经校正，构成单位反馈闭环。经过测试，得知闭环系统的单位阶跃响应如图所示。 问：() 系统的开环低频增益是多少？(分) () 如果用主导极点的概念用低阶系统近似该系统，试写出其近似闭环传递函数；(分) （）如果采用形式的串联校正()I c 1 K G s s =+，在什么范围内时，对原开环系统 相位裕量的改变约在 5.7~0-??之间？(分) 17/8 图 ．已知计算机控制系统如图所示，采用数字比例控制()D z K =，其中>。设采样周期 (i X s ) z 图 （）试求系统的闭环脉冲传递函数() ()() o c i X z G z X z =； (分) （）试判断系统稳定的值范围； (分) （）当系统干扰()1()n t t =时，试求系统由干扰引起的稳态误差。 (分)
《控制工程基础》期末复习题 一、选择题 1、采用负反馈形式连接后，则 ( ) A 、一定能使闭环系统稳定； B 、系统动态性能一定会提高； C 、一定能使干扰引起的误差逐渐减小，最后完全消除； D 、需要调整系统的结构参数，才能改善系统性能。 2、下列哪种措施对提高系统的稳定性没有效果 ( )。 A 、增加开环极点； B 、在积分环节外加单位负反馈； C 、增加开环零点； D 、引入串联超前校正装置。 3、系统特征方程为 0632)(23=+++=s s s s D ，则系统 ( ) A 、稳定； B 、单位阶跃响应曲线为单调指数上升； C 、临界稳定； D 、右半平面闭环极点数2=Z 。 4、系统在2)(t t r =作用下的稳态误差∞=ss e ，说明 ( ) A 、 型别2 8、若某最小相位系统的相角裕度0γ>，则下列说法正确的是 ( )。 A 、不稳定； B 、只有当幅值裕度1g k >时才稳定； C 、稳定； D 、不能判用相角裕度判断系统的稳定性。 9、若某串联校正装置的传递函数为1011001 s s ++，则该校正装置属于( )。 A 、超前校正 B 、滞后校正 C 、滞后-超前校正 D 、不能判断 10、下列串联校正装置的传递函数中，能在1c ω=处提供最大相位超前角的是： A 、 1011s s ++ B 、1010.11s s ++ C 、210.51s s ++ D 、0.11101 s s ++ 11、关于传递函数，错误的说法是 ( ) A 传递函数只适用于线性定常系统； B 传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响； C 传递函数一般是为复变量s 的真分式； D 闭环传递函数的极点决定了系统的稳定性。 12、下列哪种措施对改善系统的精度没有效果 ( )。 A 、增加积分环节 B 、提高系统的开环增益K C 、增加微分环节 D 、引入扰动补偿 13、高阶系统的主导闭环极点越靠近虚轴，则系统的 ( ) 。 A 、准确度越高 B 、准确度越低 C 、响应速度越快 D 、响应速度越慢 14、已知系统的开环传递函数为50(21)(5) s s ++，则该系统的开环增益为 ( )。 A 、 50 B 、25 C 、10 D 、5 15、若某系统的根轨迹有两个起点位于原点，则说明该系统( ) 。 A 、含两个理想微分环节 B 、含两个积分环节 C 、位置误差系数为0 D 、速度误差系数为0 16、开环频域性能指标中的相角裕度γ对应时域性能指标( ) 。 A 、超调%σ B 、稳态误差ss e C 、调整时间s t D 、峰值时间p t 17、已知某些系统的开环传递函数如下，属于最小相位系统的是( ) A 、 (2)(1)K s s s -+ B 、(1)(5K s s s +-+） C 、2(1)K s s s +－ D 、(1)(2) K s s s -- 18、若系统增加合适的开环零点，则下列说法不正确的是 ( )。 一. 填空题(每小题2.5分，共25分) 1． 对控制系统的基本要求一般可以归纳为稳定性、 快速性 和 准确性 。 2． 按系统有无反馈，通常可将控制系统分为 开环系统 和 闭环系统 。 3． 在控制工程基础课程中描述系统的数学模型有 微分方程 、 传递函数 等。 4． 误差响应 反映出稳态响应偏离系统希望值的程度，它用来衡量系统 控制精度的程度。 5． 一阶系统 1 1 Ts 的单位阶跃响应的表达是 。 6． 有系统的性能指标按照其类型分为时域性能指标和 频域性能指标 。 7． 频率响应是线性定常系统对 谐波 输入的稳态响应。 8． 稳态误差不仅取决于系统自身的结构参数，而且与 的类型有关。 9． 脉冲信号可以用来反映系统的 。 10. 阶跃信号的拉氏变换是 。 二． 图1为利用加热器控制炉温的反馈系统（10分） 电压放大 功率放大 可逆电机 + -自偶调压器~220V U f +给定毫 伏信号 + -电炉热电偶加热器 U e U g 炉温控制系统 减速器 - 图1 炉温控制结构图 试求系统的输出量、输入量、被控对象和系统各部分的组成，且画出原理方框图，说明其工作原理。 三、如图2为电路。求输入电压i u 与输出电压0u 之间的微分方程， 并求该电路的传递函数（10分） 图2 R u 0 u i L C u 0 u i C u 0 u i R (a) (b) (c) 四、求拉氏变换与反变换(10分) 1．求[0.5]t te -（5分） 2．求1 3 [] (1)(2) s s s - ++ （5分） 五、化简图3所示的框图，并求出闭环传递函数（10分） 1试比较开环控制系统和闭环控制系统的优缺点。 答：优点：开环控制系统无反馈回路，结构简单，成本较低。 缺点：控制精度低，容易受到外界干扰，输出一旦出现误差无法补偿。 2 说明负反馈的工作原理及其在自动控制系统中的应用。 答：测量元件检测被控物理量，并将其反馈回来，通过给比较元件与给定信号进行比较，产生偏差信号。再通过放大元件将偏差信号进行放大，以足够的功率来推动执行元件去控制被控对象，从而调节和控制系统，使被控量以一定的精度符合或等于期望值。 3 控制系统有哪些基本组成元件？这些元件的功能是什么？ 答：反馈控制系统是由各种结构不同的元件组成的。一个系统必然包含被控对象和控制装置两大部分，而控制装置是由具有一定职能的各种基本元件组成的。在不同系统中，结构完全不同的元件却可以具有相同的职能，因此，将组成系统的职能元件按职能分类主要有以下几给定元件：用于给出输入信号的环节以确定被控对象的目标值（或称给定值）。 测量元件：用于检测被控量，通常出现在反馈回路中。 比较元件：用于把测量元件检测到的实际输出值经过变换与给定元件给出的输入值进行比较，求出它们之间的偏差。 放大元件：用于将比较元件给出的偏差信号进行放大，以足够的功率来推动执行元件去控制被控对象。 执行元件：用于直接驱动被控对象，使被控量发生变化。 校正元件：亦称补偿元件，它是在系统基本结构基础上附加的元部件，参数可灵活调整，以改善系统的性能。 5对自动控制系统基本的性能要求是什么？最首要的要求是什么？ 答：基本性能要求：稳、快、准。最首要的要求是稳。 1什么是时间响应？时间响应由哪两部分组成？各部分的定义是什么？ 答：系统在外加作用(输入) 激励下，其输出量随时间变化的函数关系称之为系统的时间响应，通过对时间响应的分析可揭示系统本身的动态特性。 任一系统的时间响应都是由瞬态响应和稳态响应两部分组成。 瞬态响应：系统受到外加作用激励后，从初始状态到最终状态的响应过程称为瞬态响应。稳态响应：时间趋于无穷大时，系统的输出状态称为稳态响应。 瞬态响应反映了系统动态性能，而稳态响应偏离系统希望值的程度可用来衡量系统的精确程度。 2 统稳定性的定义是什么？ 答：一个控制系统在实际应用中，当受到扰动作用时，就要偏离原来的平衡状态，产生初始偏差。所谓控制系统的稳定性，就是指当扰动消失之后，系统从初始偏差恢复到原平衡状态3 一个系统稳定的充分和必要条件是什么？ 答：系统特征方程的全部根都具有实部。或者说，闭环传递函数的全部极点均在s 平面的左半部。 4 什么是系统的频率特性？ 答：当不断改变输入的正弦波频率（由0 变化到无穷大）时，该幅值比和相位差随频率的变化情况称为系统的频率特性 清华大学本科生考试试题专用纸 考试课程控制工程基础（A卷） 2006 年 6月 14日1. 设有一个系统如图1所示，k1=1000N/m, k2=2000N/m, D=10N/(m/s)，当系统受到输入信号的作用时，试求系统的稳态输出。(15分) 图1 2. 设一单位反馈系统的开环传递函数为 现有三种串联校正装置，均为最小相位的，它们的对数幅频特性渐近线如图2所示。 若要使系统的稳态误差不变，而减小超调量，加快系统的动态响应速度，应选取哪种校正装置？系统的相角裕量约增加多少？(10分) (a) (b) (c) 图2 3. 对任意二阶环节进行校正，如图3，如果使用PD控制器，K P, K D均为实数，是否可以实现闭环极点的任意配置？试证明之。(15分) 图3 4. 一个未知传递函数的被控系统，先未经校正，构成单位反馈闭环。经过测试，得知闭环系统的单位阶跃响应如图4所示。 是多少？(5分) 问：(1) 系统的开环低频增益K (2) 如果用主导极点的概念用低阶系统近似该系统，试写出其近似闭环传递函数；(5分) （3）如果采用PI形式的串联校正，K 在什么范围内时，对原 I 开环系统相位裕量的改变约在之间？(5分) 图4 5．已知计算机控制系统如图所示，采用数字比例控制，其中K>0。设采样周期T=1s 图5 （1）试求系统的闭环脉冲传递函数； (5分) （2）试判断系统稳定的K值范围； (5分) （3）当系统干扰时，试求系统由干扰引起的稳态误差。 (5分) 6．针对本学期直流电动机位置伺服系统教学实验，基本原理图见图6，其中，电枢控制式直流电动机电枢电阻为1.7Ω，电感为3.7mH，反电势系数Ce为0.2 13V/(rad/s)，力矩系数Cm为0.213Nm/A，等效到电动机轴上的总转动惯量为3 =470KΩ，α=0.9，速度调节器传递函数为6，电流调节器传递 92×10-6Nms2，设R 2 一、填空题（每题1分，共15分） 1、对于自动控制系统的性能要求可以概括为三个方面，即：、和，其中最基本的要求是。 2、若某单位负反馈控制系统的前向传递函数为() G s，则该系统的开环传递函数为。 3、能表达控制系统各变量之间关系的数学表达式或表示方法，叫系统的数学模型，在古典控制理论中系统数学模型有、等。 4、判断一个闭环线性控制系统是否稳定，可采用、、等方法。 5、自动控制系统有两种基本控 制方式，当控制装置与受控对 象之间只有顺向作用而无反 向联系时，称 为；当控制 装置与受控对象之间不但有 顺向作用而且还有反向联系 时，称为。 6、设系统的开环传递函数为 12 (1)(1) K s T s T s ++ ，则其开环幅频特性为，相频 特性 为 。 7、最小相位系统是指 。 二、选择题（每题2分，共20分） 1、关于奈氏判据及其辅助函数F(s)= 1 + G(s)H(s)，错误的说法是( ) A、 F(s)的零点就是开环传递函数的极点 B、 F(s)的极点就是开环传递函数的极点 C、 F(s)的零点数与极点数相同 D、 F(s)的零点就是闭环传递函数的极点 2、已知负反馈系统的开环传递函数 为 2 21 () 6100 s G s s s + = ++ ，则该系统的闭环特征方程为 ( )。 A、261000 s s ++= B、2 (6100)(21)0 s s s ++++= C、2610010 s s +++= D、与是否为单位反馈系统有关 3、一阶系统的闭环极点越靠近S 平面原点，则 ( ) 。 A、准确度越高 B、准 确度越低 C、响应速度越快 D、响 应速度越慢 4、已知系统的开环传递函数为 100 (0.11)(5) s s ++ ，则该系统的开环增 益为 ( )。 A、 100 B、1000 C、20 D、不能确定 5、若两个系统的根轨迹相同，则有 相同的： A、闭环零点和极点 B、开环零 点 C、闭环极点 D、阶跃响 应 6、下列串联校正装置的传递函数 中，能在1 c ω=处提供最大相位超前 角的是 ( )。 A、101 1 s s + + B、 101 0.11 s s + + C、 21 0.51 s s + + D、 0.11 101 s s + + 7、下列哪种措施对提高系统的稳定 性没有效果 ( )。 A、增加开环极点； B、在积分环节外加单位负反馈； C、增加开环零点； D、引入串联超前校正装置。 8、关于线性系统稳定性的判定，下列观点正确的是 ( )。 A、线性系统稳定的充分必要条件是：系统闭环特征方程的各项系 数都为正数； B、无论是开环极点或是闭环极 点处于右半S平面，系统不稳定； C、如果系统闭环系统特征方程 某项系数为负数，系统不稳定； D、当系统的相角裕度大于零， 幅值裕度大于1时，系统不稳定。 9、关于系统频域校正，下列观点错 误的是( ) A、一个设计良好的系统，相角裕度 应为45度左右； B、开环频率特性，在中频段对数幅 频特性斜率应为20/ dB dec -； C、低频段，系统的开环增益主要由 系统动态性能要求决定； D、利用超前网络进行串联校正，是 利用超前网络的相角超前特性。 10、已知单位反馈系统的开环传递 函数为 22 10(21) () (6100) s G s s s s + = ++ ，当输 入信号是2 ()22 r t t t =++时， 系统的稳态误差是( ) A、 0 B、∞ C、 10 D、 20 三、（10分)建立图示系统的数学 模型，并以传递函数形式表示。 《控制工程基础》课程考核知识点： 第1章绪论 考核知识点： （一）机械工程控制的基本含义 1.控制论与机械工程控制的关系； 2.机械工程控制的研究对象。 （二）系统中信息、信息传递、反馈及反馈控制的概念 1.系统信息的传递、反馈及反馈控制的概念； 2.系统的含义及控制系统的分类。 第2章控制系统的数学模型 考核点： （一）数学模型的概念 1.数学模型的含义； 2.线性系统含义及其最重要的特征——可以运用叠加原理； 3.线性定常系统和线性时变系统的定义； 4.非线性系统的定义及其线性化方法。 （二）系统微分方程的建立 1.对于机械系统，运用达朗贝尔原理建立运动微分方程式； 2对于电气系统运用克希霍夫电流定律和克希霍夫电压定律，建立微分方程式； 3.简单液压系统微分方程式的建立。 （三）传递函数 1.传递函数的定义； 2.传递函数的主要特点： （1）传递函数反映系统本身的动态特性，只与本身参数和结构有关，与输入无关； （2）对于物理可实现系统，传递函数分母中S的阶数必不少于分子中S的阶次； （3）传递函数不说明系统的物理结构，不同的物理系统只要它们的动态特性相同，其传递函数相同； 3.传递函数零点和极点的概念。 （四）方块图及系统的构成 1.方块图的表示方法及其构成； 2.系统的构成 （1）串联环节的构成及计算； （2）并联环节的构成及计算； （3）反馈环节的构成及计算； 3.方块图的简化法则 （1）前向通道的传递函数保持不变； （2）各反馈回路的传递函数保持不变； 4.画系统方块图及求传递函数步骤。 （五）机、电系统的传递函数 1.各种典型机械网络传递函数的计算及表示方法； 2.各种典型电网络及电气系统传递函数的计算及表示方法； 3.加速度计传递函数计算； 4.直流伺服电机驱动进给系统传递函数计算。 . 第3章控制系统的时域分析 考核知识点： （一）时间响应 1.时间响应的概念； 2.瞬态响应和稳态响应的定义。 （二）脉冲响应函数 1.脉冲响应函数的定义； 2.脉冲响应函数与传递函数的关系； 3.如何利用脉冲响应函数求系统在任意输入下的响应。 （三）一阶系统的时间响应 1.一阶系统的传递函数及其增益和时间常数的计算； 2.一阶系统的单位脉冲响应函数计算； 3.一阶系统的单位阶跃响应函数计算； 4.一阶系统的单位斜坡响应函数计算。 （四）二阶系统的时间响应 1.二阶系统的传递函数及其无阻尼自然频率、阻尼自然频率和阻尼比的计算； 2.二阶系统特征方程及临界阻尼系数的含义； 3.二阶系统特征方程根的分布； 4.欠阻尼下的单位阶跃响应； 5.临界阻尼下的单位阶跃响应； 6.过阻尼下的单位阶跃响应； 7.阻尼比、无阻尼自然频率与响应位曲线的关系； 8.不同阻尼比下的单位脉冲响应。 （五）三阶和高阶系统的时间响应 主导极点的概念及其对响应的关系。 （六）瞬态响应的性能指标 1.瞬态响应的性能指标定义； 2.二阶系统的瞬态响应指标的计算； 3.二阶系统的阻尼比、无阻尼自然频率与各性能指标间的关系。 稳定性： （七）控制系统的稳定性 1.稳定性的概念； 2.判别系统稳定性的基本准则，即系统稳定性的必要和充分条件； 控制工程基础期末试题 一、单项选择题(本大题共10小题，每小题2分，，共20分) 1.如果系统中加入一个微分负反馈，将使系统的超调量σp( ) A.增加 B.减小 C.不变 D.不定 2.运算放大器具有_____的优点。( ) A.输入阻抗高，输出阻抗低 B.输入阻抗低，输出阻抗高 C.输入阻抗高，输出阻抗高 D.输入、输出阻抗都低 3.在伯德图中反映系统抗高频干扰能力的是( ) A.低频段 B.中频段 C.高频段 D.无法反映 4.设开环系统频率特性G(jω)= ,当ω=1rad/s时，其频率特性幅值M(1)=( ) A. B.4 C. D.2 5.设开环传递函数G(s)H(s)= ,α>0,K>0，随着K增大，闭环系统 ( ) A.相对稳定性变差，快速性不变 B.相对稳定性变好，快速性不变 C.相对稳定性不变，快速性变好 D.相对稳定性变差，快速性变差 6.对于一阶、二阶系统来说，系统特征方程的系数都是正数是系统稳定的( ) A.充分条件 B.必要条件 C.充分必要条件 D.以上都不是 7.开环传递函数为G(s)H(s)=, 则实轴上的根轨迹为( ) A.〔－4,∞) B.〔－4,0〕 C.(－∞,－4) D. 〔0,∞〕 8.进行串联滞后校正后，校正前的穿越频率ωc与校正后的穿越频率的关系，通常是( ) A.ωc= B.ωc> C.ωc< D.ωc与无关 9.PID控制规律是____控制规律的英文缩写。( ) A.比例与微分 B.比例与积分 C.积分与微分 D.比例、积分与微分 10.比例环节的频率特性相位移θ(ω)=( ) A.90° B.－90° C.0° D.－180° 二、填空题(本大题共10小题，每小空1分，共15分) 1.根轨迹全部在根平面的__________部分时，系统总是稳定的。 2.设系统的频率特性G(jω)=R(ω)+JI(ω)，则相频特性∠G(jω)=__________。 3.随动系统中常用的典型输入信号是__________和__________。 4.超前校正装置的最大超前角处对应的频率ωm=__________。 5.根据系统给定值信号特点，控制系统可分为__________控制系统、__________控制系统和程序控制系统。 一、填空题（每题3分，共18分） 1. 某环节的传递函数为()1+=Ts s G ，该环节是（ ）。 A. 积分环节 B. 微分环节 C. 一阶积分环节 D. 一阶微分环节 2. 对于二阶系统的超调量p M ，以下说法正确的是（ ）。 A. 只与阻尼比ξ有关 B. 只与自然频率n ω有关 C. 与阻尼比ξ无关 D. 与阻尼比ξ和自然频率n ω都有关 3. 对数幅频特性的渐近线如图所示，它对应的传递函数为（ ）。 A. s B. 11+s C. s 1 D. 1+s 4. 一阶系统的传递函数为5415+s ，则系统的增益K 和时间常数T 依次为（ ）。 A. 3.75，1.25 B. 3，0.8 C. 0.8，3 D. 1.25，3.75 5. 图示奈氏图对应的环节为（ ）。 A. 1+s B. 11+s C. s D. s 1 6. 设系统的特征方程为()0223=++=s s s D ，则该系统（ ）。 A. 稳定 B. 临界稳定 C. 不稳定 D. 稳定性不确定 二、计算 1． 已知2321)(t t t f ++=，求f(t)的拉氏变换F(s) 。(6分) 2． 已知) 2)(1(1)(++=s s s F ，求原函数f (t )。（6分） 三、化简下面的方块图，求传递函数。（10分） 四、系统的信号流图如下图所示，求系统的传递函数。（12分） 五、证明图（a ）所示的电路系统和图（b ）所示的力学系统是相似系统。 （即具有相同形式的数学模型） （10分） （a ） （b ） 六、单位反馈控制系统的开环传递函数为()() 39+= s s s G ，试求： （1）系统的闭环传递函数； （2）系统的阻尼比ξ和无阻尼自然频率n ω； 一、填空题 1.控制系统正常工作的首要条件就是__稳定性_。 2.脉冲响应函数就是t e t g 532)(--=,系统的传递函数为_______ 。 3.响应曲线达到过调量的____最大值____所需的时间,称为峰值时间t p 。 4.对于一阶系统的阶跃响应,其主要动态性能指标就是___T _____,T 越大,快速性越___差____。 5.惯性环节的奈氏图就是一个什么形状______半圆弧 。 二、选择题 1.热处理加热炉的炉温控制系统属于:A A 、恒值控制系统 B 、程序控制系统 C 、随动控制系统 D 、以上都不就是 2.适合应用传递函数描述的系统就是( C )。 A 、单输入,单输出的定常系统; B 、单输入,单输出的线性时变系统; C 、单输入,单输出的线性定常系统; D 、非线性系统。 3.脉冲响应函数就是t e t g 532)(--=,系统的传递函数为: A A 、)5(32+-s s B 、) 5(32-+s s C 、)5(32+- s D 、 )5(32++s s 4.实轴上两个开环极点之间如果存在根轨迹,那么必然存在( C ) A.闭环零点 B.开环零点 C.分离点 D.虚根 5、 在高阶系统中,动态响应起主导作用的闭环极点为主导极点,与其它非主导极点相比,主导极点与虚轴的距离比起非主导极点距离虚轴的距离(实部长度) 要( A ) A 、小 B 、大 C 、相等 D 、不确定 6.一阶系统的动态性能指标主要就是( C ) A 、 调节时间 B 、 超调量 C 、 上升时间 D 、 峰值时间 7 、 控制系统的型别按系统开环传递函数中的( B )个数对系统进行分类。 A.惯性环节 B. 积分环节 C. 比例环节 D.微分环节 8.对于I 型系统,(A )输入信号稳态误差为零。 A 、单位阶跃 B 、加速度函数 (C) 正弦函数 (D) 单位斜坡 9.在开环零、极点分布已知的情况下,可绘制( C )随系统参数变化(如放大系数)而在s 平面上移动的轨迹(根轨迹)。 A 、开环极点 B 、 开环零点 C 、闭环极点 D 、 闭环零点 10.开环传递函数为)35.0()25.0)(15.0()(+++=s s s s k s G ,其根轨迹的起点为 C A.0,-3 B.-1,-2 C.0,-6 D.-2,-4 11.当∞→ω时比例微分环节的相位就是:A A 、ο90 B 、ο90- C 、ο45 D 、ο45- 三、简答题 1.自动控制的定义就是？ 再没有人直接参与的情况下,使被控对象的某些物理量准确的按照预期规律变化 2.闭环主导极点的定义？ 离虚轴近,又不构成偶极子的极点与零点起作用,决定顺态响应性能。 3、 线性系统稳定的充要条件就是？ 系统特征方程式的根全部具有负实部 4、 频率特性的定义？ 用幅值与相位来描述一个点在极坐标内随从0变到时的轨迹,来分析系统的性能的方法 四、分析计算题 1.(10分)已知系统结构如图1所示,化简结构图求传递函数) ()(s R s C ◎闭环控制系统主要由给定环节、比较环节、运算放大环节、执行环节、被控对象、检测环节（反馈环节）组成 ◎开环控制反馈及其类型：内反馈、外反馈、正反馈、负反馈。 ◎1、从数学角度来看，拉氏变换方法是求解常系数线性微分方程的工具。可以分别将“微分”与“积分”运算转换成“乘法”和“除法”运算，即把微分、积分方程转换为代数方程。对于指数函数、超越函数以及某些非周期性的具有不连续点的函数，用古典方法求解比较烦琐，经拉氏变换可转换为简单的初等函数，就很简便。 2、当求解控制系统输入输出微分方程时，求解的过程得到简化，可以同时获得控制系统的瞬态分量和稳态分量。 3、拉氏变换可把时域中的两个函数的卷积运算转换为复频域中两函数的乘法运算。在此基础上，建立了控制系统传递函数的概念，这一重要概念的应用为研究控制系统的传输问题提供了许多方便。 ◎描述系统的输入输出变量以及系统内部各变量之间的数学表达式 称为系统的数学模型，各变量间的关系通常用微分方程等数学表达式来描述。 ◎建立控制系统数学模型的方法主要有分析法（解析法）、实验法 ◎建立微分方程的基本步骤：1、确定系统或各元件的输入输出，找出各物理量之间的关系 2、按照信号在系统中的传递顺序，从系统输入端开始列出动态微分方程 3、按照系统的工作条件，忽略次要元素，对微分方程进行简化 4、消除中间变量 5整理微分方程，降幂排序，标准化。 ◎传递函数具有以下特点：1、传递函数分母的阶次与各项系数只取决于系统本身的固有特性，而与外界输入无关。 2、当系统在初始状态为0时，对于给定的输入，系统输出的拉氏逆变换完全取决于系统的传递函数。 x0(t)=L^-1[X0(s)]=L^-1[G(s)Xi(s)] 3、传递函数分母中s 的阶次n 不小于分子中s 的阶次m ，即n ≥m 。这是由于实际系统或元件总是具有惯性的 ◎方框图的结构要素：1、传递函数方框。2、相加点。3、分支点。 ◎时间响应及其组成：瞬态响应：系统在某一输入信号作用下，其输出量从初始状态到稳定状态的响应过程，也称动态响应，反映了控制系统的稳定性和快速性。 稳态响应：当某一信号输入时，系统在时间t 趋于无穷时的输出状态，也称静态响应，反映了系统的准确性。 ◎二阶系统的微分方程和传递函数： ◎系统稳态误差0lim (s)H(s)p s K G →=0 lim (s)H(s)v s K sG →=2 0lim (s)H(s)a s K s G →= ◎二阶系统响应的性能指标：1、上升时间r t ，响应曲线从原始工作状态出发，第一次达到稳态值所需要的时间定义为上升时间。对于过阻尼系统，上升时间定义为响应曲线从稳态值得10%上升到90%所需要的时间。2、峰值时间p t ，响应曲线达到第一个峰值所需要 的时间定义为峰值时间。3、最大超调量p M ，超调量是描述系统 相对稳定性的一个动态指标。一般用下式定义系统的最大超调量。 4、调整时间 s t 。5、振荡次数N ，在调整时间s t 内，0(t)x 穿越其稳定值0()x ∞次数的一半定义为振荡次数。（振荡次数与n ω无关，ξ 越大N 越小） ◎由此可见，系续稳定的充分必要条件是：系统特征方程的根全部具有负实部。系统的特征根就是系统闭环传递函数的极点，因此，系统稳定的充分必要条件还可以表述为系统闭环传递函数的极点全部位于［S ］平面的左半平面 线性定常系统对正弦输入的稳态响应被称为频率响应，该响应的频率与输入信号的频率相同，幅值和相位相对于输入信号随频率w 的变化而变化，反映这种变化特性的表达式0()i X X ω和-arctanTw 称系统的频率特性，它与系统传递函数的关系将G(S)中的S 用jw 歹取代，G(jw)即为系统的频率特性。 机械控制工程基础期末考试试卷 课程名称： 机械控制工程基础1；试卷编号：卷；考试时间：120分钟；考试形式：闭卷 一、填空（ 每小题4分，共20分） 得分 评卷人 复查人 1、某系统传递函数为2 1 s ，在输入t t r 3sin 2)( 作用下，输出稳态分量的幅值为 。 2、谐波输入下，系统的 响应称为频率响应。 3、已知某系统开环传递函数的零点都在左半S 平面，其开环频率特性曲线如图1.5所示，则该系统位于右半S 平面的极点数有 个。 4、控制系统的基本要求主要有： ， ， 。 5、Nyquist 图上以原点为圆心的单位圆对应于Bode 图上 的 线。 二、选择题（ 每小题3分，共30分 ） 1、关于反馈的说法，正确的是（ ） A ．反馈实质上就是信号的并联 B ．反馈都是人为加入的 C ．正反馈就是输入信号与反馈相加 D ．反馈就是输出以不同方式作用于系统 学院 专业班级 年级 姓名 学号 装订线(答题不得超过此线) 2、关于系统模型的说法，正确的是（ ） A ．每个系统只有一种数据模型 B ．动态模型在一定条件下可简化为静态模型 C ．动态模型比静态模型好 D ．静态模型比动态模型好 3、某环节的传递函数为s 1，则该环节为（ ） A. 惯性环节 B. 积分环节 C ．微分环节 D ．比例环节 4、系统的传递函数（ ） A ．与外界无关 B ．反映了系统、输出、输入三者之间的关系 C ．完全反映了系统的动态特性 D. 与系统的初始状态有关 5、二阶欠阻尼系统的上升时间为（ ） A ．阶跃响应曲线第一次达到稳定值的98%的时间 B ．阶跃响应曲线达到稳定值的时间 C ．阶跃响应曲线第一次达到稳定值的时间 D ．阶跃响应曲线达到稳定值的98%的时间 6、关于线性系统时间响应，说法正确的是（ ） A ．时间响应就是系统输出的稳态值 B ．由单位阶跃响应和单位脉冲响应组成 C ．由强迫响应和自由响应组成 D ．与系统初始状态无关 7、系统的单位脉冲响应函数为t e t w 2.03)(-=，则系统的传递函数为（ ） A ．2.03)(+=S s G B. 32 .0)(+=S s G C ．2.06.0)(+= S s G D ．3 6 .0)(+=S s G 8、以下系统中，属于最小相位系统的是（ ） A ．s s G 01.011)(-= B ．s s G 01.011 )(+= C ．1 01.01 )(-= s s G D ．)1.01(1)(s s s G -= 9、一个线性系统稳定与否取决于（ ） A ．系统的结构和参数 B ．系统的输入 《控制工程基础》期 末 复习题答案 一、选择题 1、 设有一弹簧、质量、阻尼器机械系统，如图所示，以外力f(t)为输入量，位移y(t)为输出量的运动微分方程式可以对图中系统进行描述，那么这个微分方程的阶次是：（2） （1）1阶；（2）2阶；（3）3阶；（4）4阶 2、一阶系统的传递函数为 1 53 +s ；其单位阶跃响应为（ 2） （1）5 1t e -- ；（2）5 33t e -- ；（3）5 55t e - - ；（4）5 3t e - - 3、已知道系统输出的拉氏变换为 () 2 22.20)(n n n s s s Y ωωω++= ,那么系统处于（ 1 ） （1）欠阻尼；（2）过阻尼；（3）临界阻尼；（4）无阻尼 4、下列开环传递函数所表示的系统，属于最小相位系统的是（ 3 ）。 (1) )12)(15(1++-s s s ； (2)s T Ts 111+- （T>0）； (3))13)(12(1+++s s s ；(4) )2)(3(2 -++s s s s 5、已知系统频率特性为 1 51+ωj ，当输入为t t x 2sin )(=时，系统的稳态输出为（ 4 ） （1）)52sin(1 ω-+tg t ；（2） )52sin(1 1 12ωω-++tg t ； （3）)52sin(1 ω--tg t ；（4） )52sin(1 251 12ωω--+tg t 6、已知在零初始条件下，系统的单位阶跃响应为 t t e e t c --+-=221)(，系统的传递函数 为（ 1 ）。 （1）)2)(1(23)(+++= s s s s G ；（2）)2)(1(2)(+++=s s s s G ；（3）)2)(1(13)(+++=s s s s G ； （4）) 2)(1(3)(++= s s s s G 7、已知在零初始条件下，系统的单位阶跃响应为 t t e e t c --+-=221)(，系统的脉冲响 应为（ 1 ）。 机械控制工程基础期末试卷答案 机械工程控制基础模拟卷一、选择题1. 控制工程主要研究并解决的问题之一是（）A、系统已定，输入不确定，求系统的输出B、系统已定，输入已知，求系统的输出（响应）C、系统已定，规定系统的输入D、系统不定，输入已知，求系统的输出（响应）42. 已知机械系统的传递函数为G s 则系统的阻尼比、增益和放大系数是（）。s s4 2 A. 0.25 1 1 B. 0.541 C. 0.2544 D. 0.5143. 弹簧-质量-阻尼系统的传递函 数为1/（ms2csk）则系统的无阻固有频率ωn 为（）A k m B m k C c m D m c4. 对于定常控制系统来说（）A、表达系统的微分方程各项系数不随时间改变B、微分方程的各阶微分项的幂为 1 C、不能用微分方程表示D、系统总是稳定的5.微分环节反映了输入的变化趋势，可以应用于。A. 增加系统阻尼 B. 减小系统阻尼C. 减弱噪声的作用D. 减小稳态误差6. 系统方块图如图所示其开环传递函数GkS 是（）A5S/3S1 B 3S1/5SC 1/5S3S1 D 5/S3S17.系统的输出误差为et，其稳态误差为：（）A lim sE1 s B lim E s s0 s0 C lim E s D lim sE1 s s s8. 比例环节的对数幅频特 性曲线是一条（）。A.水平线B.垂直线 C.斜率为-20db/dec 的直线 D.斜率为-10db/dec 的直线9. 所谓校正（又称补偿）是指（）A、加入PID 校正器B、在系统中增加新的环节或改变某些参数C、使系统稳定D、使用劳斯判据10. PI 校正属于下面哪种校正方法：）（ A 相位超前校正B 相 一、填空题 1．控制系统正常工作的首要条件是 __稳定性 _。 2．脉冲响应函数是 g(t) 2 3e 5t ，系统的传递函数为 ___ ____。 3．响应曲线达到过调量的 ____最大值 ____所需的时间，称为峰值时间 t p 。 4．对于一阶系统的阶跃响应， 其主要动态性能指标是 __ T __，T 越大，快速性越 ___差____。 _ ___ 5．惯性环节的奈氏图是一个什么形状 ______半圆弧 。 二、选择题 1．热处理加热炉的炉温控制系统属于： A A. 恒值控制系统 B. 程序控制系统 C. 随动控制系统 D. 以上都不是 2．适合应用传递函数描述的系统是（ C ）。 A 、单输入，单输出的定常系统； B 、单输入，单输出的线性时变系统； C 、单输入，单输出的线性定常系统； D 、非线性系统。 3．脉冲响应函数是 g(t) 2 3e 5t ，系统的传递函数为： A A. 2 3 B. 2 3 5 ) s (s 5) s ( s 3 D. 2 3 C. 2 5) s ( s 5) ( s 4．实轴上两个开环极点之间如果存在根轨迹，那么必然存在 ( C ) A ．闭环零点 B ．开环零点 C ．分离点 D ．虚根 5. 在高阶系统中，动态响应起主导作用的闭环极点为主导极点，与其它非主导极点相比，主 导极点与虚轴的距离比起非主导极点距离虚轴的距离（实部长度） 要（ A ） A 、小 B 、大 C 、相等 D 、不确定 6．一阶系统的动态性能指标主要是（ C ） A. 调节时间 B. 超调量 C. 上升时间 D. 峰值时间 7 . 控制系统的型别按系统开环传递函数中的（ B ）个数对系统进行分类。 机械控制工程基础 一、填空 (每空1分，共10分) 1、自动控制是在没有人直接参与的情况下，利用使生产工程或被控制对象的某一物理量按运行。 2、控制系统的基本联接方式有联、联和联接。 3、反馈是形成机械系统动态特性的根本原因，为达到某种目的而人为加入的反馈称为反馈。 4、极坐标图(Nyquist图)与对数坐标图(Bode图)之间对应关系为：极坐标图上的单位圆对应于Bode图上的线；极坐标图上的负实轴对应于Bode图上的线。 二、选择题 (10×2分=20分) 1、反馈控制系统是指系统中有( ) A、反馈回路 B、惯性环节 C、积分环节 D、PID调节器 2、自动控制系统按照有无反馈来分，可以分为( ) A、开环系统和随动系统 B、闭环系统和随动系统 C、恒值控制系统和开环系统 D、开环系统和闭环系统 3、当系统的输入和输出已知时，求系统结构与参数的问题，称为( ) A、最优控制 B、系统辩识 C、系统校正 D、自适应控制 4、系统的传递函数是在零初始条件下，其( )的Laplace变换之比。 A、输入与输出 B、输出与输入 C、输出与偏差 D、输出与误差 5、瞬态响应的几个性能指标中，不能反映系统时间响应的快速性的是( ) A上升时间t r B最大超调量M p C调整时间t s D峰值时间t p 6、设ωc为幅值穿越(交界)频率，φ(ωc)为开环频率特性幅值为1时的相位角，则相位裕度为( ) A180°－φ(ωc) Bφ(ωc) C180°+φ(ωc) D90°+φ(ωc) 7、稳定性裕量中，G(jω)H(jω)曲线与单位圆相交时的频率是( ) A相位交界频率 B幅值交界频率 C截止频率 D相位穿越频率 8、下列哪一项不是控制系统的性能指标 ( ) A时域性能指标 B频域性能指标 C稳定性裕量指标 D综合性能指标 9、某系统的微分方程为52 000 () ()()() x t x t x t x t i +?= ,它是( ) A线性系统 B线性定常系统 C非线性系统 D非线性时变系统10、相位超前校正网络的作用是下列的哪一项( ) A系统的相对稳定性得到提高 B增加闭环系统的稳定性裕度 C系统的带宽下降 D系统的上升时间和调整时间加长 三、简答题 (每小题7分，共42分) 1.什么是线性系统，其最重要的特性是什么？ 2.什么是时间响应？按照控制作用的特点可将系统分为哪几类？ 3.对控制系统的基本要求是什么？ 4.控制系统稳定性的定义是什么？ 《自动控制工程基础》作业参考答案 作业一 1.1 指出下列系统中哪些属开环控制，哪些属闭环控制: (1) 家用电冰箱 (2) 家用空调 (3) 家用洗衣机 (4) 抽水马桶 (5) 普通车床 (6) 电饭煲 (7) 多速电风扇 (8) 调光台灯 解：（1）、（2）属闭环控制。（3）、（4）、（5）、（6）、（7）、（8）属开环控制。 1.2 组成自动控制系统的主要环节有哪些？它们各有什么特点? 起什么作用？ 解：组成自动控制系统的主要环节如下： (1) 给定元件：由它调节给定信号，以调节输出量的大小。 (2) 检测元件：由它检测输出量的大小，并反馈到输入端。 (3) 比较环节：在此处，反馈信号与给定信号进行叠加，信号的极性以“+”或“-”表示。 (4) 放大元件：由于偏差信号一般很小，因此要经过电压放大及功率放大，以驱动执行元件。 (5) 执行元件：驱动被控制对象的环节。(6) 控制对象：亦称被调对象。 (7) 反馈环节：由它将输出量引出，再回送到控制部分。一般的闭环系统中，反馈环节包括检 测、分压、滤波等单元。 1.3 图1-1表示的是一角速度控制系统原理图。离心调速器的轴由内燃发动机通过减速齿轮获得角速度 为w的转动，旋转的飞锤产生的离心力被弹簧力抵消，所要求的速度w由弹簧预紧力调准。 （1）当w突然变化时，试说明控制系统的作用情况。（2）试画出其原理方框图。 图1-1 角速度控制系统原理图 解：（1）发动机无外来扰动时，离心调速器的旋转角速度基本为一定值，此时，离心调速器与减压比例控制器处于相对平衡状态；当发动机受外来扰动，如负载的变化，使w上升，此时离 心调速器的滑套产生向上的位移e，杠杠a、b的作用使液压比例控制器的控制滑阀阀芯上 移，从而打开通道1，使高压油通过该通道流入动力活塞的上部，迫使动力活塞下移，并通机械控制工程基础期末试卷 答案2
