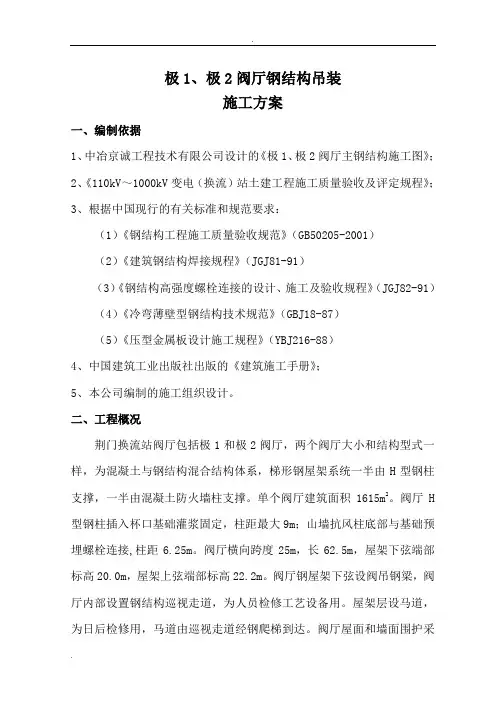

极1、极2阀厅钢结构吊装
施工方案
一、编制依据
1、中冶京诚工程技术有限公司设计的《极1、极2阀厅主钢结构施工图》；
2、《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》；
3、根据中国现行的有关标准和规范要求：
（1）《钢结构工程施工质量验收规范》（GB50205-2001）
（2）《建筑钢结构焊接规程》（JGJ81-91）
（3）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）（4）《冷弯薄壁型钢结构技术规范》（GBJ18-87）
（5）《压型金属板设计施工规程》（YBJ216-88）
4、中国建筑工业出版社出版的《建筑施工手册》；
5、本公司编制的施工组织设计。
二、工程概况
荆门换流站阀厅包括极1和极2阀厅，两个阀厅大小和结构型式一样，为混凝土与钢结构混合结构体系，梯形钢屋架系统一半由H型钢柱2。阀厅H支撑，一半由混凝土防火墙柱支撑。单个阀厅建筑面积1615m 型钢柱插入杯口基础灌浆固定，柱距最大9m；山墙抗风柱底部与基
础预埋螺栓连接,柱距6.25m。阀厅横向跨度25m，长62.5m，屋架下弦端部标高20.0m，屋架上弦端部标高22.2m。阀厅钢屋架下弦设阀吊钢梁，阀厅内部设置钢结构巡视走道，为人员检修工艺设备用。屋架层设马道，为日后检修用，马道由巡视走道经钢爬梯到达。阀厅屋面和墙面围护采.
.
有C型钢檩条加复合保温压型彩板。
极1、极2阀厅钢结构要吊装钢柱总共28根，其中排架钢柱16根（H900×350×12×18，长22.3m，4.1吨/根)，抗风柱12根（H588×300×12×20，长19.7m，3吨/根)；吊装梯形屋架总共18榀（每榀长24.1m，高2.2～3.45m，重6.2吨）；吊装托架TJ共2榀(每榀长16.4m,高1.8m)；吊装柱间支撑共计10道，吊装柱间系杆、屋架系杆、剪刀撑等零星构件约计260件。现场最高起吊构件和最重起吊构件均为阀厅屋架，起吊高度约24m，重9.71吨。
三.施工准备
3.1为提供良好的人力资源支持，确保阀厅钢结构施工各项工作的正常开展，现场劳动力组织如下：
施工总负责：江云平鲁德林
技术负责人：刘景长
质检员：佘光文
施工员：邓世林石明山
安全员：丁群发
构件联络员：王信方（负责吊装区域构件联络）
起重指挥：肖乃学（负责吊装的主要起重指挥工作）
测量员：刘勇（负责吊装区域的测量、复测工作）
试验员：江小荣（负责钢构件产品进场检验及螺栓等试验）
起重工：2名（负责吊装的一般起重工作）
.
.
安装工：10名（负责吊装的高空就位工作）
吊车操作工：2名（负责吊车的操作及日常保养工作）
电焊工：6名（负责吊装区域钢结构现场焊接工作）
油漆工：2名（负责构件补漆及最后一道面漆工作）
架子工；6名（负责吊装区域脚手架搭设工作）
3.2 施工机具及工器具准备：
吊车选型：钢柱吊装选用25吨汽车吊，屋架选用50吨汽车吊。汽车吊资料见附件。吊臂长(m工作半(m31.27.924.20.817.13.710.
17.5253.12.217.59.520.6
12.217.59.518
15.316.37.59.512.24.
9.514.412.214.57.5
5.7.513.59.512.213.27
5.112.37.59.212.211.37
5.18.810.511
6.
7.511.27
5.18.5109.87.210.27
5.17.9.19.28.19.4
6.86.7
5.17.8
6.68.68.8.46.4
57.28.7.6.37.87.
4.87.276.16.86
4.5.615.85.65.3.74.14.23.94.141
33.112.92.93
2.3 2.2 16 2.2 2.3
1.7
1.6
18 1.7
1.8
吨汽车起重机主要起重参数（起吊重量：吨）25本工程钢柱起吊高度约23m,起重量4.1吨，屋架起吊高度约24m,起.
.
重量9.71吨。根据上表可知，25吨汽车吊工作半径为10米时，可起吊4.4吨重物至31.5米高，因此选用25吨汽车吊能满足钢柱起重量及起吊高度要求。同样查表可知，选用50吨汽车吊能满足屋架起重量及起吊高度要求。
经纬仪：1台
水准仪：1台
电焊机：6台（配电焊线200米）
软质吊带：3吨、5吨各两条（两条吊带有4倍安全储备系数）
卸扣（U型环）：1.4吨、2.1吨、3.3吨、4.9吨各备10个
缆风绳：200米
木楔：30只
链条葫芦：2吨2只、5吨2只
滑轮：1吨、2吨各两只
活动扳手：5把
扭力扳手：70-330Nm、300-760Nm各2把
套筒扳手：12、16、22、24、36各5把
水平尺、吊线砣、撬杠、角尺：各2把
50米标准尺（需计量）：1把
5米卷尺（需计量）：4把
枕木：50根
手电钻：1把
.
.
螺丝枪：1把
3.3阀厅钢结构安装前，要准备好有关土建资料，并对杯型基础进行验收。对阀厅的定位轴线，尤其是杯底标高、杯口截面尺寸、杯口轴线偏差进行复测，并办理转序手续，确保以下内容：
Ⅰ.基础混凝土强度达到设计要求。
Ⅱ.基础周围回填夯实完毕。
Ⅲ.基础面的轴线标志和标高基准点准确齐全。
Ⅳ.杯底已找平，杯底标高偏差复合规范要求。
钢结构制造商要按规范设计要求提供相应的技术质量资料。钢结构运输及装卸车过程中，要采取措施防止构件变形、防止构件油漆表面受损。
3.4现场拟在极2和极1阀厅设置钢结构堆场。构件堆放场地应夯实平整，上铺竹笆，构件堆放应垫枕木，堆放层数应控制在三层，吊装
