零件清洁度检验作业指导书 1 检验目的： 1.1 为了明确零件清洁度要求，便于总装车间及外协厂家对零件清洗效果的有效控制。 1.2 此操作指导书规定了零部件清洁度的检查、评定及操作方法。 2 检验范围： 2.1 适用于一般用途的汽车零部件清洁度的检查和评定。 3 检验环境： 3.1 检测室内要干燥、通风，室温保持20±5℃。 3.2 检测室要有良好的防尘设施，清洗间要有严格的防火措施。 4 检验方式：检查员抽检。 5 检验人员：清洁度检查员。 6 检验频次：1件/每周。 7 作业准备： 7.1 仪器设备：烘干炉、干燥瓶、滤膜过滤装置、电子天平、托盘； 7.2 检验工具：蒸馏水、喷壶、孔径为5um的微孔滤膜； 7.3 检验工具：无齿镊子、清洁放膜干燥皿。 8 检验方法： 8.1 将零件放置于器皿内，用喷壶冲刷零件清洗部位，将冲刷下来的物质全部倒入烧杯中，冲洗不掉的残留物，各种器具清洗时，应防止将带有杂质的清洗液飞溅到容器外； 8.2 用无齿镊子夹取滤膜一片，用电子天平称下滤膜质量，做记录。
8.3 将滤膜放于过滤装置上，将收集后的所有容器中的溶液轻轻倒入真空泵的漏斗进行过滤，真空抽滤烧杯中的溶液，过滤完成后用喷壶沿着漏斗壁清洗漏斗里的残余杂质，采集所有杂质； 8.4 待所有滤液过滤干净后，将含有所有杂质的滤膜拿下放入清洁放膜干燥皿中置于烘干炉中干燥； 8.5 将烘干炉中的烘干温度控制在105°±5℃之间。烘干15分钟后，将滤纸取出，放入干燥瓶内干燥15分钟后，将滤膜放入电子秤称重，做记录。 8.6 杂质质量即为：杂质重量=过滤后总量-过滤器重量 9 注意事项： 9.1 操作者衣着、双手应清洁； 9.2 所有取样工具和容器均应清洗干净，目测无异物； 10 采用标准： 摩丁铝铸件清洁度标准规范：CP0012 11评价标准及结果判断： 11.1评价标准：杂质最大重量：5.8mg， 最大长度：levei4:3.175mm 最大面积；2.58mm2 11.2结果判断：根据实验结果，填写清洁度记录，并通知相关总装车间。 编制：校对：审核：
设备型号---- 设备名称手动工装编号---- 工装名称 作业前准备1.从仓库中领取合格的球壳半成品； 2.从仓库中领取合格的球销、球座以及油脂； 3.臂体干净无赃物，摆放整齐； 4.配件置于相应的容器内，摆放整齐。 操 作 步 骤 1.如图所示，先在球销上涂1-1.5g油脂，并装入球座； 2.均匀转动球销，使球座与球销之间油脂均匀且充分； 3.再将装配好的球销球座压入球壳中。 质量控制代 号 检验 项目 精度 范围 检测 手段 控制 手段 容量/ 频率 重要 度 安全 要求 人体任何部位不得位于压机下面。 1 外观 球座方 向如图 目测 自检100% 【C】 巡检3件/2时 反映 计划 在工作过程中发现异常，应该立即停止操作 并向车间主任或班组长报告。 2 外观 油脂 足量 目测 自检100% 【S】 巡检3件/2时 装配前简图：装配后简图： 1.球座球销之间油脂1-1.5g； 2.球销球座一并压入球壳中 3.球座开口方向如下图所示：
设备型号---- 设备名称旋铆机工装编号---- 工装名称作 业前准备1.从仓库中领取合格的垫圈； 2.臂体干净无赃物，摆放整齐； 3.配件置于相应的容器内，摆放整齐。 操 作 步 骤 1.如图所示，旋铆牢固，无缝隙、裂纹、毛刺等； 2.检查产品表面是否有压伤、划伤等； 3.将旋铆后的产品放置相应的容器中流入下道工序。 质量控制代 号 检验 项目 精度 范围 检测 手段 控制 手段 容量/ 频率 重要 度 安全 要求 人体任何部位不得位于旋铆机下面；每班检 查铆轮紧固情况，防止意外脱落。 1 外观 无毛刺 无裂纹 目测 自检100% 【C】 巡检3件/2时 反映 计划 在工作过程中发现异常，应该立即停止操作 并向车间主任或班组长报告。 2 外观 无划伤 无压伤 目测 自检100% 【S】 巡检3件/2时 装配前简图：装配后简图： 1.旋铆 注： 1）铆接部位不得有毛刺、裂纹； 2）铆接部位密封性良好。 3）旋铆支撑座不得划伤、压伤产品表面。
1．目的：规定IQC对来的检验方法和步骤，确保来料满足规定的要求。 2．范围：适用于兴达公司对采购之物料及外协加工之产品（含客户提供）的质量检验工作。 3．职责： 3．1IQC负责来料检验、验证和核查工作，填写检验报告，对不合格之物料进行标识、隔离，并请示上级对不合格品如何处理。 3．2QA主管负责审核来料之检验报告，对不合格来料提出和落实的处置方法，负责与供方进行品质联络。3．3品质部经理负责裁定不合格来料的处置方法。 4．工具和物料：见相关之来料允收标准。 5．检验程序： 5．1 5．3检验前的准备： 5．3．1．IQC在收到有来料到厂的通知后，须及时了解来料的情况作好检验前的准备。 5．3．1a.准备好每种物料的“来料允收标准”（如未制定有允收标准，则按内部制程标准），如为外发加工品，需找到该产品的MI资料。 5．3．1b.准备好<合格供应商清单>。 5．3．1C.按“来料允收标准”或MI要求,准备好所需的检验工具和物料。 5．3．1d.准备好
直接判为不合格来料。 5．4．检验和判定： 5．4．1．根据来料数量对照5.2条和附件1〈抽样表〉确定抽查的样本（即抽查数量），然后从来料中随机抽取相应数量之来料，（外发加工尾数板和问题板必须全检）。 5．4．2．依据该来料相应的“来料允收标准”或MI中规定的检验项目、检验方法，允收标准进行检查。 5．4．3．将检验结果（不合格原因、数量）记录于〈IQC检验报告〉中，记录时把不良缺陷分开为“MA”和“MI”两个级别。 5．4．4．将样本中所有存在的不合品按样方案的AC、Re进行判定，只要有一类的不合格品数大于或等于Re 数,则判定该批来料为“不合格”，只有类的不合格数都小于或等于AC数，于判定该批来料为“合格”。5．5．检验结果的处理： 5．5．1．如判定来料为“合格品”，在《流程卡》上签名，放入下工序。 5．5．2．如判定来料为“不合格”，及时反应给QA主管，由QA主管根据不良情况提出处理方法，由品质部经理作出裁定，然后由QA主管根据裁定之结果对不合格品进行处理。 6．注意事项： 6．1．每班的IQC在下班前统计好当班的报表，交给主管审核后存档。 6．2．交接班时，将工具放回原处，填写交班记录本，作好交接班工作。 7．相关文件和记录： 7．1《合格供应商清单》 7．2相关之“来料允收标准”、MI 7．3《IQC检验报告》 7．4《流程卡》
新产品试产作业指导书 精编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】
新产品试产作业指导书 1、目的 为规范产品试制、试产的管理，保证新产品顺利放产及提升原有产品质量，特制定本指导书。 2、适用范围 本指导书适用于公司新产品及原有产品重大设计更改的试制、试产全过程的管理。 3、定义 试制范围：新产品在投入试产前，主要为验证装配工艺（包括工艺方案、工艺流程、操作方法、特殊工艺检测手段和控制方式等）能否适应批量稳定合格生产的要求而进行的样品试装配；或开发部门、工程部PIE等对产品进行重大设计更改或对产品采用新材料、新工艺、新部件等改进后，为验证能否适应批量稳定合格生产的要求而进行的样品试装配 试产范围：开发部门完成新产品技术设计并编制必要的技术文件（如总装图、图纸等）后，主要为验证生产全过程（包括工艺方案、工艺流程、操作方法、特殊工艺检测手段和控制方式、生产组织、物料供应等）的试产活动；或开发部门、工程部PIE等对原有产品进行了重大设计更改，为验证生产全过程而进行的试产活动。 试产频次：常规（含派生）产品试产次数不多于2次；较复杂项目试产次数不多于3次。 试产数量：每次试产数量不少于20PCS/次（如属系列产品，试产的每款产品试产数量均不少于20PCS/次）。
4、职责 项目负责人在试制、试产过程中主要职责如下： a、填写《样品制作申请单》，注明各项要求，并提供必要协 助，使样品顺利试装； b、根据项目开发进度负责提前十天编制《试产通知单》； c、负责落实试产文件提前十五天下发至相关部门，承担因试产 文件下发不及时或不齐全而导致试产不能如期进行的责任； d、负责新开发塑料件及五金件试产物料的确认及跟进，负责对 试产BOM进行最终确认； e、负责带领项目组成员从样品试制、试产到试产总结等各环节 全过程的组织和跟进，包括提请工装夹具制作、生产性辅料、检 验测试设备的准备等； f、负责组织试产总结会议及试产整改会议； g、委托品质部门对试制、试产样品进行综合测试； h、试制、试产后多余物料及试产样品的处理。 项目组成员包括结构工程师、包装工程师、电子工程师及相关PE工程师等。项目组成员在试制、试产过程中主要职责如下： a、编制个人所负责部分的技术图纸及文件，并跟进文件的发 放； b、现场指导试产工作，对试产过程中发现的技术、工艺、测 试、设备工装、质量和文件等方面的问题作好记录； c、PE工程师根据试产过程中发现的试产结构等方面的问题编 制《试产报告》，供试产总结会议分析讨论；
1 目的 在装配过程中，为保证工件与工件之间连接牢固，使设备能够正常稳定运转，生产任务有序进行，特做出此操作规程。 2 范围 本文件仅适用生产设备的紧固件生产装配工作。 3 规范性引用文件 无 4 术语和定义 无 5 职责 本部门装配人员在生产过程中必须遵守本管理制度，装配组长需要对生产过程进行监督和人员调度。 6 紧固件操作要求 螺纹连接的技术要求 螺钉、螺栓和螺母紧固时严禁打击。紧固后螺钉槽、螺母和螺钉、螺栓头不得损坏。 螺钉扭紧后必须使用记号笔作以下标记： 正确（√） 错误（X ） 班组长和工艺必须使用扭矩扳手对已拧的螺钉进行抽检，抽检比例不得低于20%（常用螺栓扭矩表见附图1，不锈钢螺钉相当于级）。 同一零件用多个螺钉或螺栓紧固时，各个螺钉或螺栓需要按一定顺序（一般为对角顺序）逐步拧紧，如有定位销，应从靠近定位销的螺钉或螺栓开始，如下图： 螺钉 被连接件 记号线
用双螺母时，应该先装薄螺母，两个螺母对顶拧紧，使螺栓在旋合断内受拉而螺母受压，构成螺纹连接副纵向压紧；先用最大拧紧力矩的80%拧紧里面的螺母，再用100%的拧紧力矩(常用螺栓扭矩表见附图1，不锈钢螺钉相当于级)拧紧外面的螺母。 螺钉螺栓和螺母拧紧后，其支承面应与被紧固零件贴合 沉头螺钉拧紧后，钉头不得高出沉孔断面。 所有螺钉、螺栓及螺母紧固之后必须进行用红色记号标记，用于查漏。 预防不锈钢螺钉螺栓锁死问题 ．1正确选择适合长度的螺钉，螺栓。如螺丝的抗拉强度与螺母保证的载荷，螺杆的长度要适当，以弹垫圈压平后，露出2-4个牙距为准。 使用前看螺纹孔间是否有铁屑或污垢，有则清理干净。 旋入螺钉螺栓及螺母是的力度要适当，不要过大或者过快，速度过快会使温度急速上升而导致锁死。用力的方向，螺母必须垂直于螺丝孔的轴线进行拧入，同时加平垫圈，能有效的防止锁紧问题。 紧固中的其他问题 将紧固完成的部件按照图纸安装到设备上。 安装时发现部件与设备的配合产生问题时要及时反馈工艺，工艺再与设计部、质量部以及生产计划部沟通给出相应的解决方案，以保证设备按时完成。 设备安装完成后要求对设备整理稳定性能进行测试，以检验连接件连接质量，确保客户生产时不会发生零部件松动。 7 相关文件 无
电子物料检验作业指导书 一、目的 为了规范电子物料来料检验及抽料度划，满足市场产品要求。 二、范围： 适用所有机型的电容排、电阻排、坦电容、晶振、石英晶体、震荡器、滤波器、变压器、耦合器、晶体管、场效应管、二极管、发光二极管、三极管、功放、功放控制器、红外管、SMT电阻、SMT电容、SMT电感、峰鸣器、ESD 管来料、压敏电阻、纽扣电池、IC、QFP、BGA、屏蔽罩等贴片电子类来料。 三、检验设备、方法、环境: 3.1、检验环境准备： 3.1.1、照明：室内照明，450LUX以上，10倍放大镜，必要时备用50倍以下显微镜； 3.1.2、 ESD防护，必须佩戴良好的静电防护措施（佩戴静电手套与静电 手环，手环接上静电接地线）ESD必须符合要求（桌面对地阻抗小 于2欧姆，桌面的绝缘阻抗：1*10^6—1*10^9等）； 3.1.3、检验前需要确认工作平台的清洁 3.2、外观检验方法： 3.2.1、对于包装、料号、封装等项目的外观检查，只需要目视检查就可以。 3.2.2、对于尺寸、平面度、曲翘等要用10倍以上放大镜、显微镜，塞尺等工具检验。
3.3、检验工具/仪器： 3.3.1、游标卡尺、平面台、塞尺； 3.3.2、10倍放大镜、显微镜。 四、特殊定义： 4.1.标准： 4.1.1允许标准（Accept Criterion）：包括理想状况、允许状况、拒 收状况三种状况。 4.1.2 理想状况（Target condition）：此组装情形接进理想或完美的 组装结果，良好的组装可靠度。 4.1.3 允许状况（Accept criterion）：此组装未达到理想组装结果，但能维持组装可靠度，视为合格。 4.1.4 拒收状况（Reject criterion）：此组装不能符合标准，影响公司组装产品功能，视为不合格。 4.2.缺点定义： 4.2.1 致命缺点（critical defect）：足以造成人或机器产生伤害， 或危及生命财产的安全的缺点，我们称为致命缺点,以CR表示； 4.2.2主要缺点（major defect）:缺点已造成制品实质功能失去实 用性或可靠度降低，产品损坏，功能不良，称之为主要缺点， 以MA表示； 4.2.3 次要缺点（minor defect）:缺点并无造产品的实用性，且仍
清洁度检测方法 1 适用范围 本标准规定了摇臂总成清洁度的检测方法。 2 工作环境 摇臂总成清洁度的检测应在明亮、通风、干燥并有良好的防尘及严格防火措施的检验室内进行。 3 测量器具及清洗液 3.1 不同规格的尼龙圆刷、扁刷、异形刷。 3.2 不同规格的洗瓶、注射器（不带针头）。 3.3 不同尺寸的盆、盘及带盖的桶等容器。 3.4 无齿镊子（端头扁平）。 3.5 磁铁。 3.6 真空泵（真空度不大于80kPa）及滤膜过滤装置。滤膜过滤装置示意图如下： 3.7 滤膜：5μm微孔滤膜（两次烘干称量不超过0.4mg）。 3.8 清洗液：溶剂汽油（NY--120#）。 3.9 感量为万分之一的分析天平。 3.10 烘箱、干燥器、称量瓶。 4 杂质收集 4.1 准备工作 4.1.1 操作人员应穿戴清洁的工作衣、工作帽及鞋，并洗净双手。 4.1.2 零件的非测定部位应清理干净。
4.1.3 所有取样的工具、支架和容器均应清洗干净。 4.1.4 使用的清洗液应经高于10倍左右的滤膜过滤。 4.1.5 用镊子将滤膜放入称量瓶中，半开盖放入已升温到90℃±5℃的烘箱中，保持60分钟，取出，置于干燥器中冷却30分钟，然后称重待用。根据需要可采用多张滤膜一起烘干称重，但每个称量瓶中不得超过3张，要求滤膜互相错开放置，同时要求滤膜每次称重差值不大于0.4 mg。 4.2 操作步骤 4.2.1 清洗表面时，用扁刷蘸满清洗液，并与注射器或洗瓶等容器配合使用，反复冲洗所有测定部位。 4.2.2 清洗各种孔道时，用大于孔径的圆柱刷和注射器等器具配合清洗；对不通的盲孔冲洗后，用磁铁吸出盲孔底部的铁屑，清理出盲孔底部的其他杂质，直至冲洗干净。 4.2.3 使用各种器具清洗时，应防止带有杂质的清洗液飞溅在容器之外，以利收集全部的带有杂质的清洗液。 5 杂质的收集与称重 5.1 将收集的带有杂质的清洗液用滤膜进行真空抽滤。 5.2 使带有杂质的滤膜所沾带的清洗液充分挥发。 5.3 将带有杂质而无清洗液的滤膜放入称量瓶中按4.1.5条款的规定进行称重。 6 杂质的计算 W=G1-G2 式中：W——杂质质量（mg） G1——过滤后带有杂质的滤膜的称重（mg）
组装作业指导书及相关奖惩条例 1．总则 为了确保产品质量在组装过程中的稳定和提高，必须严格加强现场管理人员和操作人员的质量意识，明确各个岗位的工作职责和范围。根据本公司产品的生产工艺要求，特制定《组装作业指导书》及相关奖惩条例，希望该组全体员工在遵循职业道德，加强工作责任心、端正劳动态度、树立团队精神、努力提高个人操作技能和综合素质的前提下，严格按照《组装作业指导书》进行规范操作，坚决杜绝违章违规现象和粗制滥造，保障产品质量合格。 如果上岗员工自行其事、为所欲为，不按规定操作，将受到严厉的处罚，轻则调岗，重则辞退，而因此所造成的一切经济损失和其它后果均由责任人承担。每道工序均应严格把关，精益求精，除了保证本道工序的制作质量，还有义务检查上道遗留的问题，消除质量事故的隐患；下道工序如发现了上道工序的问题，上报后经查实可给予表彰和奖励，如发现异常而继续机械性操作把隐患流入下道工序，则应承担连带责任。所有人为因素造成的损失，都应由责任人承担后果，如损失严重，公司保留通过法律手段向责任人追诉的权力。 1.1 组装组共分备料清洗、装配、试压、加油、跑合五个工序。 2．备料、清洗 2.1 备料、清洗是组装前的准备工作，操作工从现场管理人员处接到领料单后，按先后顺序将当 日当班或次日需组装的产品配件依次从半成品库或其它工序领出，清查规格型号和数量准确无误之后，逐件检查，清洗干净再移交到组装工位。 2.2 严格区分每批次生产任务的配件中如支架、侧盖、封盖和托底坐上的产品或其它特殊标记， 如果配件上的标记不符合本批次生产任务的规定或者配件上应有标记而没有标记、一件配件上有两种不同的标记，均应视为异常问题品，必须上报现场管理，由现场管理查明原因，处理好后方可继续操作。 2.3 产品配件在运送和清洗过程中要轻拿轻放，不得野蛮操作、乱扔乱砸、碰伤任何部位，特别 要注意保护工件的配合面，切忌损伤。 2.4 必须使用安全性能稳定、没有隐患的清洗剂，定量更换，未经生产部或以上部门特批，严禁 使用易燃物品，如汽油、除油剂等作为清洗剂。 2.5 在清点数量和清洗过程中必须认真负责，仔细检查每件配件，凡外观存在缺陷，配合面存在 严重损伤，明显会造成漏油或其它不良后果，严重影响外观质量，包括未打磨飞边、毛刺的
交流架空输电线路带电紧固杆塔螺栓标准化作业指导书1.1适用范围 本指导书适用于35~330kV交流架空输电线路上带电紧固杆塔螺栓作业。 1.2规范性引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本作业指导书。 GBJ 233—1990 110～500kV架空电力线路施工及验收规范 DL 409—1991 电业安全工作规程(电力线路部分) DL/T 741—2001 架空送电线路运行规程 Q/QHDL-20101-2005 工作票及操作票管理办法 国家电力公司1997.7 《带电作业管理制度》 国家电力公司1997.10 《带电作业操作导则》 1.3作业人员要求 作业人员要求 序内容备注
1 熟悉《电业安全工作规程》（线路部分），并经考试合格。 2 具备输电线路带电检修方面的技能。 3 作业人员通过职业技能鉴定，高空作业人员需取得登高架设作业操作证、带电作业操作证。 4 作业人员应精神状态良好，无妨碍工作病症。 5 穿戴合格劳动保护服装，作业人员个人安全用具齐全。 1.4作业人员组织 作业人员组织 序人员分工人 数 备注 1 工作负责人 1 兼监护人 2 塔上地电位电工视班组人数 1.5工具材料 工具材料 序 号 名称型号单位数量备注 1 静电防护服用套/ 330KV线路
使用 2 扭矩扳手把视班组人 数 3 M16套筒螺 帽 颗同上 4 M20套筒螺 帽 颗同上 5 M24套筒螺 帽 颗同上 6 个人工具套同上 注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定 1.6 技术措施 a)带电作业应在良好天气进行，现场风力不宜大于5级，湿 度不大于80%； b)人体与带电导线最小安全距离不得小于表5-1的安全距 离； c)4.8级M16、M20、M24螺栓扭矩值分别为80、100、250N.m 1.7危险点分析及控制措施 序危险点控制措施 1 交通事 故 驾驶员及工作人员遵守交通规则和公司 交通安全有关规定
检修作业指导书 作业项目：给水泵 作业日期： 批准：XXX X年X月X日 审核：XXX X年X月X日 编制：XXX X年X月X日 2009-12-31修订2010-01-01实施 大唐XXXX发电有限责任公司发布 给水泵检修作业指导书 1 目的 1.1规范检修行为，确保给水泵修后达到原设计要求。 1.2本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。
2 范围 适用于上海水泵厂生产的FK5D32LI型水泵标准检修。 3 职责 3.1 工作负责人职责：组织得当、分工明确，对安全和质量负责，指定专人做好记录， 确保记录真实、准确。 3.2 监护人职责：按安规要求对检修工的安全进行监护。 3.3 其他工作人员职责：按安规要求和作业指导书的要求认真完成工作负责人布置的任务。 3.4 质检员职责：负责项目质量验收、签证。 4 人员资质及配备 4.1 专责检修工1名：具有从事水泵专业五年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，熟悉设备结构与工作原理，具备较高的转动机械检修技能的资质或条件。 4.2 检修工3名：具有从事水泵专业三年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，了解设备结构与工作原理，具备基本的转动机械检修技能的资质或条件。 4.3 其他：行车司机和起重工各1名，具有通过厂部组织的安规考试及拥有特种检修上岗资格证的资质或条件。 5 检修内容(或流程) 本给水泵的检修作业内容包括给水泵抽芯包及水泵本身的解体检修。 5.1 给水泵检修的准备工作。 5.2抽出芯包。 5.3芯包解体。 5.4检查、更新和修理及清洗各零部件。 5.5芯包组装。 5.6芯包回装。 5.7小汽轮机与给水泵找中心。 5.8靠背轮检查及装复。 5.9装复各连接管道及仪器仪表。 6 质量标准 6.1导叶紧固蝶形弹簧不变形、无裂纹、所有螺杆无裂纹，螺纹完好、套装松紧适度。 6.2齿轮联轴器齿面啮合均匀，无严重磨损，光洁平整无毛刺。联轴器喷油管清洁畅通。6.3泵壳表面光洁，无裂纹，无吹蚀，各密封面平整无沟槽。叶轮、导叶轮流道光滑，密封环处无严重磨损，叶轮两端面与轴线垂直，平面光洁平整，无吹蚀。泵轴表面光洁无吹蚀、裂纹、丝扣完好。 6.4轴承清洁、无锈垢杂质、轴瓦、推力瓦块合金无夹渣、气孔、凹坑、裂纹、脱胎。 6.5泵轴弯曲度及推力盘瓢偏≤0.02mm。转子小装测量：传动端密封轴套处、各级叶轮密封环处、平衡轴套处、自由端密封轴套处径向晃度均≤0.05mm。 6.6轴径的椭圆度和不柱度应小于0.02MM（要改为mm），轴的径向晃度应小于0.03 mm，轴的弯曲度不大于0.02MM。 6.7叶轮和挡套等套装件的内径与轴的配合间隔，一般为0.03∽0.05MM，最好在0.03MM 以内。
电子类来料检验作业指导书 一、目的： 为了规范电子物料来料检验及抽样计划，满足客户的要求，特制定该检验规范。 二、适用范围： 适用于所有机型电容排、电阻排、聚脂薄膜电容、钽电容、晶振、石英晶体、振荡器、滤波器、变压器、耦合器、晶体管、场效应管、三极管、三极管组合、变容二极管、功放、功放控制器、红外管、SMT电容、NTC电阻、SMT电阻、各种机型IC、BGA、SMT发光二极管、普通二极管、SMT电感、蜂鸣器、ESD管来料、压敏电阻、钮扣电池（电容）等贴片电子类来料。 三、标准与定义： 1、标准 【允收标准】 (Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。 【理想状况】 (Target Condition)：此组装情形接近理想与完美的组装结果。能有良好组装可靠度，判定为理想状况。 【允收状况】 (Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。 【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。 2、缺点定义 【致命缺点】(Critical Defect)：指缺点足以造成人体或机器产生伤害，或危及生命财产安全的缺点，称为致命缺点，以CR表示。 【主要缺点】(Major Defect)：指缺点对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺点，以MA表示。 【次要缺点】(Minor Defect)：指单位缺点的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示。 3、抽样计划 按GB2828普通级Ⅱ级水准： 【致命缺点】（CR：Critical）不允许出现此类缺陷；

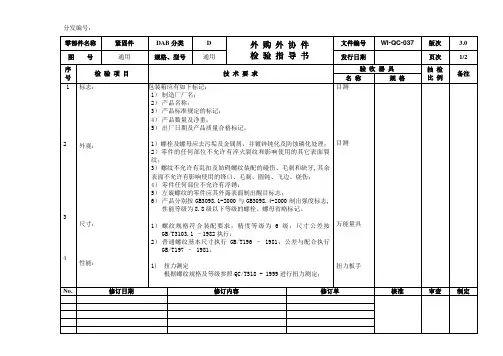

Q/RST 螺栓检验 作业指导书
Q/REASTER11.28－2009 前言 为使企业生产制造工作向着标准化与精益化的管理方向发展，生产制造部门编制了螺栓检验作业指导书，为螺栓入库前的检验登记提供作业指导依据。 3
Q/REASTAR 11.28－2009 1.使用范围 该规定适用于本企业，作为螺栓入库前检验的依据。 2.引用标准 标准源于自定。 3.螺栓检验准备 工具准备：样板，环规，塞规等 4.螺栓抽检方案 当螺栓总数量n≤200时，抽5%；200≤n≤500时，抽3%；500≤n≤1000时，抽2%；n ≥1000时，抽1%。（保证抽检数大于10） 5.螺栓检验 5.1外观 首先在螺栓质量检验卡上填写供货厂商，供货数量以及抽检数量。 5.1.1外形：目测，并用手抚摸螺栓表面，记录。要求：外形美观，无毛刺锐边，表面无异状。 5.1.2头部有无制造标识：目测，记录。要求：有标识且清晰可见。 5.1.3头部有无强度等级标识：目测，记录。要求：有标识且清晰可见。 5.2规格 5.2.1螺栓长度：用样板进行测量，记录。要求：测量准确，且测量值尾数必须为0或5。 5.2.2螺纹长度：用样板进行测量，记录。要求：测量准确，且测量值尾数必须为0或5。 5.2.3公称直径：用样板进行测量，记录。要求：测量值必须为标准值。 5.2.4螺距：用样板进行测量，记录。要求：测量值必须为标准值。 5.3精度 用塞规与环规进行测量，将螺栓拧入不同系列的环规。要求：顺利拧入环规，且能拧入通规，拧不入止规。 5.4强度等级 强度等级：从螺栓头部读出强度等级，记录。 5.5表面处理： 向供应方索要该批螺栓出厂合格证，确保螺栓符合供方出厂标准。 每一项检验完后，根据检验结果填写螺栓质量检验卡，并根据所有纪录判断该批螺栓是否合格。如合格，将螺栓整理、入库；不合格，退回。 2
变速箱分公司 零件清洁度检验 1 检验目的： 1.1 为了明确装配上线零件清洁度要求，便于加工车间及外协厂家对零件清洗效果的有效控制。 1.2 此操作指导书规定了用于确定变速器总成及其零部件清洁度的检查、评定及操作方法。 2 检验范围： 2.1 适用于一般用途的汽车机械式变速箱总成及零部件清洁度的检查和评定。 2.2 检测部位主要是指变速箱总成内部与齿轮油接触的零件表面、润滑油油路及过滤系统相关零件内外表面。 3 检验环境： 3.1 检测室内要干燥、通风，室温保持20±5℃。 3.2 检测室要有良好的防尘设施，清洗间要有严格的防火措施。 4 检验方式：检查员抽检。 5 检验人员：总成清洁度检查员。 6 检验频次：按长轴类、短轴类、大盘齿类、小盘齿类、壳体类、大轴承、小轴承、其他采购零件等八个种类进行抽检，每周每个种类抽检1次，采购分总成零件不属于检验范围。 7 作业准备： 7.1 仪器设备：烘干炉、干燥瓶、滤膜过滤装置、电子天平、托盘； 7.2 检验工具：AP760试剂、毛刷、孔径为5um的微孔滤膜；
变速箱分公司 7.3 检验工具：无齿镊子、清洁放膜干燥皿。 8 检验方法： 8.1 将零件放置于托盘上方或托盘内，用AP760冲刷零件清洗部位（见附表一），同时用毛刷轻刷冲洗部位，将冲刷下来的物质全部倒入烧杯中，冲洗不掉的残留物（如焊缝渣皮、油漆积瘤、铸造毛坯瘤等）不准敲打或硬性剔除，此部分残留物也不做考核使用，各种器具清洗时，应防止将带有杂质的清洗液飞溅到容器外； 8.2 用无齿镊子夹取滤膜一片，用电子天平称下滤膜质量，质量记为：G1，精确至0.1mg； 8.3 将滤膜放于过滤装置上，将收集后的所有容器中的溶液轻轻倒入真空泵的漏斗进行过滤，以6×10-2pa真空度真空抽滤烧杯中的溶液，过滤完成后用AP760沿着漏斗壁清洗漏斗里的残余杂质，采集所有杂质； 8.4 待所有滤液过滤干净后，将含有所有杂质的滤膜拿下放入清洁放膜干燥皿中置于烘干炉中干燥； 8.5 将烘干炉中的烘干温度控制在90°±5℃之间。烘干至少3小时后，将滤纸取出，放入干燥瓶内干燥30分装后，将滤膜放入电子秤称重，质量记为：G2精确至0.1mg； 8.6 杂质质量即为：G总=G2-G1； 9 注意事项： 9.1 操作者衣着、双手应清洁； 9.2 非测定部位即暴露在箱体外部的齿轴、轴端和端盖等外表面应清理干净；
XXXX科技有限公司 产品装配作业指导书 工位内容：装上转动支架至支架底座 YL-ZB-YD-604A 文件编号 S/PCS） 15 13 总人数料号版次 v.0 标准工时（装配工位名称产品名称工位人数XXXXXX 标准产量（1 PCS/H）工位号 1 200 4 、操作说明： 1、使用材料 7、图示 1、1、准备好上转动支架、螺丝、支架底座于工位前（图配件名称单件用量物料编码 3）；2、1 上转动支架、自检各装配部件有无不良品质项，将挑出的不良部件2 分开放于指定位置；1 螺丝 M5*5.5BB 、左手拿取支架底座放台面，右手拿取上转动支架与支33 2 1 4）；架底座所示装配孔位对齐（图1 支架底座右手拿电批将M5螺丝放上转动支架螺丝孔位，4、左手取 ）；螺丝锁紧（图5所示，自检装配好半成品，并摆放65、装好的组件如图、操作前准备2 在托盘内流入下工序装配；样件作参照确认生产物料及图纸、领取作业指导书1//4 生产工具；治/按照作业指导书排拉，并调试好所有设备和夹2、 具； 5、技术要求生产前确认首件，并了解产品工序工艺相关操作方3、 1、螺母需拧紧且不滑牙及损坏螺纹；4 法和品质要求；、锁螺丝时注意不能弄花支架底板及转动支架；25 3、使用工具
6电批/十字螺丝刀、注意事项3.1 3.2 1、不良品必须单独摆放并做好标示待管理人员统一处理； 2、保持台面整洁，注意工作区域5S 3.3 ； 3.0±0.5 Kgf；、调整电批扭力36 5 3.4 页13页，共1第 审核：：编制 XXXX科技有限公司 产品装配作业指导书 工位内容：装下转动支架至支架固定座 YL-ZB-YD-604A 文件编号 15 标准工时（S/PCS）总人数料号 13 版次 v.0 装配工位名称）工位人数产品名称 XXXXXX 标准产量（1 PCS/H 工位号 2 200 14 、操作说明：7、使用材料、图示 、准备好吸板固定座、吸板固定介子、下转动支架、螺1 单件用量物料编码配件名称）； 丝M5*10KB于工位前（图1 1 吸板固定座、自检装配部件有无不良品质项，将挑出的不良部件分 2 开放于指定位置；1 吸板固定介子螺丝，右手拿取吸板固定座，将螺丝从吸M5 3 、左手拿取1 （图），用左手中指抵住螺丝板固定座中间孔位穿过（图21 下转动支架
螺栓紧固作业指导书
中国石油乌鲁木齐石化公司设备安装公司螺栓紧固作业指导 1.编制目的 为了规范法兰螺栓定扭矩紧固工作，采用正确的紧固方法，使法兰垫片受力均匀，保证密封不泄露，保证密封的可靠性，编制螺栓紧固指导书实行定扭矩紧固。 2.适用范围 本作业指导书适用于化工装置的压力容器人孔、封头、管箱、管道法兰等螺栓紧固。 3.螺栓扭矩值确定 3.1紧固力矩的计算原则上由设计进行计算或由生产装置提供。 3.2如果设计部门没有给出扭矩计算结果，可以按照GB150-2011标准参照下列步骤进行计算： 3.2.1法兰垫片的受力情况 在现场安装或检修中，密封法兰的几何尺寸和垫片性能参数（m、y）已给定，可以查GB150-2011中给定的表7-2可知。
3.2.2确定垫片接触宽度N与基本密封宽度b o（表7.1从何而来）查下表求得b o
3.2.3确定垫片有效密封宽度b: 当b o≤6.4mm时,b=b o 当b o＞6.4mm时,b=2.53√b o 3.2.4确定垫片压紧力作用中心圆直径D G 垫片压紧力作用中心圆直径按下列规定确定: a)对于下图所示活套法兰,垫片压紧力作用中心圆直径D G即是法兰与翻边接触 面的平均直径。 b)对于其它形式的法兰，则按下述规定计算D G： 当b o≤6.4mm时，D G等于垫片接触的平均直径； 当b o＞6.4mm时，D G等于垫片接触的外径减去2b c)对筒体端部结构,D G等于密封面平均直径。 3.2.5工作前法兰垫片的压紧力：F1=3.14D G by （N） 3.2.6工作时法兰垫片压紧力：F2=6.28D G bmp c（N） 法兰垫片工作密封比压σt=mp MPa D G---垫片压紧力作用中心圆直径 mm b---垫片有效密封宽度 mm
工步号工内容及技术 1 根据当日的生产计划领取壳体，按照《壳体清洗作业指导书》要求清洗壳体。 2 根据当日的生产计划领取齿轴盖、缸盖，按照《齿轴盖、缸盖清洗作业指导书》清 洗齿轴盖、缸盖。
注意事项：1、装调速阀时，首先将调速阀轻轻旋入调速阀螺纹孔内，保证螺纹副啮合后，再用电动螺丝刀旋紧； 、所有密封圈在装配时不允许有扭曲现象；、紧定螺丝须旋到底，有利于厌氧胶有效固化，残留在表面的厌氧胶要擦干净，小时后进行下道工序。
分级时塞规表面要擦干净，试装时保证塞规与壳体缸孔间隙在之间运行自如，无卡滞现象。 工步内容及技术要 用不同等级的孔用塞规将装好调速阀的壳体进行分级试装，托盘上，摆放要整齐，并标识清楚。
注意事项：铆钢球时呈十字型铆压，保证铆合尺寸比钢球小0.5-1mm，钢球不易脱出，且在活塞阀孔内转动灵活。 工步内容及技术要求 将不锈钢150目的网上滤片平整的装入活塞阀座孔端，将阀座用专用工具敲入阀座 孔内，压紧网式滤片。 φ5钢球装入阀孔内，用专用冲头打钢球，以提高活塞阀孔倒角部位的表面粗糙度；将活塞放在平台上，然后用柴油灌入装有钢球的活塞阀孔内，保证历时 无渗漏后，用专用工具以适当的力度铆合阀座孔端面。铆好转入活塞精磨组。 根据壳体级别对活塞组件进行配磨。
工步容及技术 将活塞组件以垂直方向放入网式铁框内摆好，放入专用清洗机进口端， 轴、活塞清洗作业指导书》进行清洗。 将弹簧以垂直方向放入网工铁框内摆好，放入专用清洗机进口端，清洗机参数及清将齿轴放在专用工位器具上，放入专用清洗机进口端，具体按照《齿轴、活塞清洗将清洗好的齿轴在汽油中浸泡，汽油液面不要高于齿轴方榫端，保证上端螺纹孔无
篇一：紧固螺钉,螺栓作业指导书 1 目的 紧固螺钉、螺栓作业指导书 编号：ise-zd-sc3-09 版号：a1 在装配过程中，为保证工件与工件之间连接牢固，使设备能够正常稳定运转，生产任务有序进行，特做出此操作规程。 2 范围 本文件仅适用生产设备的紧固件生产装配工作。 3 规范性引用文件 无 4 术语和定义 无 5 职责 本部门装配人员在生产过程中必须遵守本管理制度，装配组长需要对生产过程进行监督和人员调度。 6 紧固件操作要求 6.1 螺纹连接的技术要求 6.1.1 螺钉、螺栓和螺母紧固时严禁打击。紧固后螺钉槽、螺母和螺钉、螺栓头不得损坏。 6.1.2 螺钉扭紧后必须使用记号笔作以下标记：正确（√）错误（x） 6.1.3班组长和工艺必须使用扭矩扳手对已拧的螺钉进行抽检，抽检比例不得低于20%（常用螺栓扭矩表见附图1，不锈钢螺钉相当于6.9级）。 6.1.4 同一零件用多个螺钉或螺栓紧固时，各个螺钉或螺栓需要按一定顺序（一般为对角顺序）逐步拧紧，如有定位销，应从靠近定位销的螺钉或螺栓开始，如下图： 6.1.5 用双螺母时，应该先装薄螺母，两个螺母对顶拧紧，使螺栓在旋合断内受拉而螺母受压，构成螺纹连接副纵向压紧；先用最大拧紧力矩的80%拧紧里面的螺母，再用100%的拧紧力矩(常用螺栓扭矩表见附图1，不锈钢螺钉相当于6.9级)拧紧外面的螺母。 6.1.6 螺钉螺栓和螺母拧紧后，其支承面应与被紧固零件贴合 6.1.7 沉头螺钉拧紧后，钉头不得高出沉孔断面。 6.1.8 所有螺钉、螺栓及螺母紧固之后必须进行用红色记号标记，用于查漏。6.2 预防不锈钢螺钉螺栓锁死问题 6.2．1正确选择适合长度的螺钉，螺栓。如螺丝的抗拉强度与螺母保证的载荷，螺杆的长度要适当，以弹垫圈压平后，露出2-4个牙距为准。 6.2.2 使用前看螺纹孔间是否有铁屑或污垢，有则清理干净。 6.2.3 旋入螺钉螺栓及螺母是的力度要适当，不要过大或者过快，速度过快会使温度急速上升而导致锁死。 6.2.4 用力的方向，螺母必须垂直于螺丝孔的轴线进行拧入，同时加平垫圈，能有效的防止锁紧问题。 6.3 紧固中的其他问题 6.3.1 将紧固完成的部件按照图纸安装到设备上。 6.3.2安装时发现部件与设备的配合产生问题时要及时反馈工艺，工艺再与设计部、质量部以及生产计划部沟通给出相应的解决方案，以保证设备按时完成。 6.3.3 设备安装完成后要求对设备整理稳定性能进行测试，以检验连接件连接质量，确保客户生产时不会发生零部件松动。 7 相关文件无 8 相关记录 附图 1常用螺栓扭矩 编制：审核：批准：日期：日期：日期：篇二：高强螺栓作业指导书 高强螺栓作业指导书 一、编制依据 1.1 jgj82-91 ?钢结构高强度螺栓连接的设计、施工及验收规章? 1.2 gb 50221-95 ?钢结构工程质量检验评定标准? 1.3 gb50205-2001 ?钢结构工程施工质量验收规范? 二、施工控制
检验作业指导书 1．进料检验 1.1 定义 进料检验又称来料检验，是制止不良物料进入生产环节的首要控制点。进料检验由IQC执行。 1.2 检测要项 IQC在对来货检验前，首先应清楚该批货物的品质检测要项，不明之处要向本部门主管问询，直到 清楚明了为止。在必要时，IQC验货员可从来货中随机抽取两件来货样，交IQC主管签发来货检验临时样品，并附相应的品质检测说明，不得在不明来货检验与验证项目、方法和品质允收标准的情况下进行验收。 1.3 检验项目与方法 1.3.1 外观检测 一般用目视、手感、限度样品进行验证。 1.3.2 尺寸检测 一般用卡尺、千分尺、塞规等量具验证。 1.3.3 结构检测 一般用拉力器、扭力器、压力器验证。 1.3.4 特性检测 如电气的、物理的、化学的、机械的特性一般采用检测仪器和特定方法来验证。 1.4 检验方式的选择 1.4.1 全检方式 适用于来货数量少、价值高、不允许有不合格品物料或公司指定进行全检的物料。 1.4.2 免检方式 适用于低值、辅助性材料或经认定的免检厂来料以及生产急用而特批免检的，对于后者IQC应跟进生产时的品质状况。 1.4.3 抽样检验方式 适用于平均数量较多、经常性使用的物料。 样本大小：批量的10%（不少于20件），允收数AC=0，拒收数RE=1。 1.5 检验结果的处理方式 1.5.1 允收 经IQC验证，不合格品数低于限定的不合格品个数时，则判为该批来货允收。IQC应在验收单上签名，盖检验合格印章，通知货仓收货。
若不合格品数大于限定的不良品个数，则判定该送检批为拒收。IQC应及时填制《IQC退货报告》，经相关部门会签后，交仓库、采购办理退货事宜。同时在该送检批货品外箱标签上盖“退货”字样，并挂“退货”标牌。 1.5.3 特采 特采，即进料经IQC检验，品质低于允许水准。IQC虽提出“退货”的要求，但由于生产的原因，而 做出的“特别采用”的要求。 若非迫不得已，公司应尽可能不启用“特采”。“特采”必须由总经理批准，可行时还必须征得客户的 书面许可。 1.5.3.1 偏差 送检批物料全部不良，但只影响工厂生产速度，不会造成产品最终品质不合格。在此情况下，经特批，予 以接收。此类货品由生产、质检单位按实际生产情况，估算出耗费工时数，对供应商做扣款处理。 1.5.3.2 全检 送检批不合格品数超过规定的允收水准，经特批后，进行全数检验。选出其中的不合格品，退回供 应商，合格品办理入库或投入生产。 1.5.3.3 重工 送检批几乎全部不合格，但经过加工处理后，货品即可接受。在此情况下，由公司抽调人力进行来 货再处理。IQC对加工后的货品进行重检，对合格品接受，对不合格品开出《IQC退货报告》交相关部门办理退货。此类货品由IQC统计加工工时，对供应商做扣款处理。 1.6 紧急放行控制 1.6.1 紧急放行内涵 a. 紧急放行的定义 紧急放行是指生产急需来不及验证就放行产品的做法，称为“紧急放行” b. 紧急放行条件 产品发现的不合格能在技术上给以纠正，并且在经济上不会发生较大损失，也不会影响相关、连接、相配 的零部件质量，可紧急放行。 1.6.2 紧急放行的具体操作步骤 1.6. 2.1 应设置适当的紧急放行的停止点，对于流转到停止点上的紧急放行产品，在接到证明该批产品合 格的检验报告后，才能将产品放行。 1.6. 2.2 若发现紧急放行的产品经检验不合格，要立即根据可追溯性标识及识别记录将不合格品追回。 2．过程检验: 过程检验（IPQC）指来料入仓后，至成品组装（或包装）完成之前所进行的质量检验活动。
轨道交通装备螺栓紧固防松标识操作规程 1 / 9文档可自由编辑
轨道交通装备螺栓紧固防松标识操作规程 1 目的 为防止轨道交通装备螺栓紧固防松标识漏划、错划，防松标识线条不规范等现象，本规程规定了各型轨道交通装备螺栓紧固防松标识的具体划法，做到能够明确辨别螺栓连接结构是否发生松动，确保各型轨道交通装备螺栓连接组装达到设计和制造工艺、质量要求和运营安全。 2 适用范围 本操作规程适用于各型轨道交通装备的螺栓、螺钉等紧固件防松、防脱的紧固标识划法及标识工具的使用。 3 基本要求 3.1 螺栓紧固防松标识工具 螺栓紧固防松标识工具主要有油漆记号笔、洁净抹布、清洗剂等。油漆记号笔的颜色应能与被标识部分颜色明显区分开来，一般情况下自检选用红色油漆记号笔，互检选用黑色油漆记号笔，特殊情况按照该产品组装工艺文件规定执行。 3.2 螺栓紧固防松标识流程 螺栓紧固操作者使用扭矩工具将螺栓、螺钉、螺母紧固到位后，先用洁净抹布将防松标识部位（螺栓、螺母及安装面）进行清洁，随后用规定的油漆记号笔涂打防松标识。 产品返修（紧固件需拆卸或松动的情况），产品返修前应先用抹布蘸取少量清洗剂去除原有的防松标识，然后进行返修，返修完成后重新涂打防松标识。 特殊情况下需要标识双线的具体按照该产品组装工艺文件规定执行。3.3 螺栓紧固防松标识准则 3.3.1 产品图样上有明确扭矩要求的部位一般都需要进行防松标识。 3.3.2 当被紧固部位的螺栓、螺母都可进行防松标识时，防松标识原则上涂
打在螺母端。 3.3.3 工序中的可视部位最好能在整车时看到，如果整车时确不能看到的，以本工序的可视面为准。 3.3.4 整车完工状态时观察，螺栓紧固为竖直方向时，防松标识位置为视觉正前方且标识线为竖直线；螺栓紧固为水平方向时标识线为水平线，无法在以上两个位置进行防松标识或有特殊要求的以该产品组装工艺文件为准。3.3.5 所有防松标识的可追溯性，包括自检和互检，在产品质量确认表中以实名制体现。 3.3.6 同一产品的相同部位防松标识应一致，相邻或成组螺栓（螺钉）、螺母的防松标识应一致，其中圆形布置的螺栓标识线呈辐射状朝外（见图1） 图1 3.3.7 从螺母端紧固的，防松标识应从工件的表面划到螺母的侧面并延长到
