乙炔系统优化技改项目滤机搬迁 施工组织方案 编制： 审定： 审批：
2016年8月 施工组织设计方案 一、工程概况： 1、项目名称： 2、建设地点： 3、建设单位： 4、设计单位： 5、施工单位： 6、工程内容简介： 我公司承建该工程的乙炔系统优化技改项目滤机搬迁，包括：设备顶棚拆除，滤板拆除安装，3台压滤机拆除，钢结构制作安装，渡槽制作安装，工艺管道安装，设备安装等。 二、编制依据： 1、《化工工艺设计施工图内容和深度统一规定》HG/T20519-2009 2、《化工装置设备布置设计规定》HG/T20546-2009 3、《建筑设计防火规范》GB50016-2006
4、《石油化工企业设计防火规范》GB50160-2008 5、《化工管道设计规范》HG20695-1987 6、《钢制管法兰、垫片、紧固件》HG/T20592-2009 7、《爆炸和火灾危险环境电力装置设计规范》GB50058-1992 8、《化工、石油化工管架、管墩架设计规定》HG/T20670-2000 9、《化工企业静电接地设计规程》HG/T20675-1990 10、《化工设备，管道外防腐设计规范》HG/T20679-1990 11、《工业设备，管道防腐蚀工程施工及验收规范》HGJ229-1991 12、《工业设备及管道绝热工程设计规范》GB50264-1997 13、《工业管道及管道绝热工程施工规范》GB50126-2008 14、《管架标准图》HG/T21629-1999 15、《工业金属管道设计规范》GB50316-2000(2008年版) 16、《工业金属管道工程施工规范》GB50235-2010 17、《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998 18、《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-2002(09年版) 及国家对压力管道施工的安全管道监察法规、规程 19、《钢结构设计规范》GB5017-2003 20、《钢结构工程施工质量验收规范》GB50205-2001 21、《建筑钢结构焊接技术规程》GJG81-2002 22、《涂装前钢材表面锈蚀等级和除锈等级》GB8923 23、《建筑结构荷载规范》GB50009-2001 24、《建筑抗震设计规范》GB50011-2001 四、施工工艺流程：
炼铁一厂喷煤系统工艺流程图及概述 山西中阳钢铁有限公司一体系升级改造项目高炉工程制粉喷吹系统,制粉、收粉系统全部利旧;干燥系统除热风炉废气管道需改造外,其她设施利旧;对喷吹系统进行局部改造。 制粉喷吹系统主要工艺现状:制粉喷吹站厂房为混凝土结构,全封闭。煤粉制备系统采用单系列全负压制粉工艺,喷吹系统采用1个煤粉仓、下部六罐并列(每三罐分别对应405m3高炉)。整个系统即1套干燥气发生炉系统、1套磨煤机制粉系统、1套煤粉收集系统、2套喷吹系统(一个煤粉仓,下部六罐并列)。 新建1780m3高炉投产后,2座405m3高炉拟全部拆除,现有制粉喷吹站只为新1780m3高炉供给煤粉。新建1780m3高炉主管及分配器设置方案为:2根喷吹主管(一个主管对应一个分配器)及2个炉前分配器(1#分配器对应奇数风口,2#分配器对应偶数风口)的直接喷吹工艺。 喷吹系统与原系统的交接界面为:喷吹罐输煤阀后的喷吹主管起点。喷吹煤粉主管及分配器平台为本工程设计范围。 1、工艺条件及要求 1) 原煤条件 单一煤种与混合煤均可喷吹,通常使用三种煤组成混合煤,安全措施上按强爆炸性烟煤设计。原煤的理化指标见表2、10－1。 表1 原煤的理化指标表 2) 煤粉条件
煤粉质量要求见表2、10－2。 表2 煤粉质量要求表 3) 制粉喷吹能力 按高炉正常日产铁水量4005吨,正常喷吹能力为160kg/t铁计,高炉正常喷吹所需煤粉量为26、7t/h;按高炉正常日产铁水量4005吨,喷吹能力为200kg/t铁计,高炉最大喷吹所需煤粉量为33、4t/h。 2、主要工艺参数 制粉喷吹系统主要工艺参数见表2、10－3。 表3 喷吹系统工艺参数
隔膜压滤机安装使用方法 隔膜压滤机具有构造简单合理、整体的密封性高、处理量大，占用体积小等等的优点，是运用广泛的一种压滤机设备，小编在此为您分享它的安装使用方法。 首先，在安装之前隔膜式压滤机基础应找平，各安装基准面水平度误差不要超过2mm。安装油缸支座时，用垫板找平，两支座上平面在同一水平面上，油缸与支座之间螺栓不上紧，然后将油缸装于油缸支座上，地脚螺栓上紧。安装尾板时，吊正尾板(用钢丝绳吊尾板中心孔)将尾板与主梁连接在一起。 在安装主梁支柱时，将一主梁与油缸装配好，并用主梁夹板将主梁与中间支柱固定。将安装后的尾板垫平，安装另一主梁并用夹板固定好，两主梁与尾板定位卡口应安装到位，不留间隙。隔膜需要找正，用水准仪测量两主梁水平，两主梁上任意两点高度差应小于 3mm，主梁高低由主梁支柱调整，框架两对角线误差应小于6mm，可通过调整尾板的左右位置达到。 安装头板时将头板吊于两主梁道轨上，检査球面端盖与活塞杆同轴度，同轴度允差2mm，可通过球面端盖的上下及左右移动达到同
轴度要求，安装压板使头板与活塞杆连接。安装轨道盒托架及上、下轨道盒。 传动部分的安装包括链轮、链条、油马达、拉钩盒等。连接链条和拉钩盒时，应使两拉钩盒紧靠轨道盒端部定位板，应保证两拉钩盒同步精度小于4mm。将滤板吊装至主梁道轨上，定位把手在同一侧。最后安装滤布，上好滤布压圈(缝制滤布不用压圈)。调整轨道盒高度，滤板把手底面与上轨道盒底面距离为，以达到拉板工作稳定可靠为准。 河南禹州大张过滤设备有限公司是一家分离设备专业制造企业，集开发、设计、制造、服务于一体，具有专业的生产技术，先进的生产工艺，精良的制造设备，专业的检测手段。业务范围：公司生产的过滤设备有系列压滤机产品，包括板框式压滤机、全自动压滤机、厢式压滤机、隔膜压滤机、带式压滤机等。产品规格齐全，设计合理，造型美观，取材讲究，坚固耐用，工作适应性强。如有需要可点击咨询。
乙炔系统优化技改项目滤机搬迁施工组织方案 编制： 审定： 审批： 2016年8月
施工组织设计方案 一、工程概况： 1、项目名称： 2、建设地点： 3、建设单位： 4、设计单位： 5、施工单位： 6、工程内容简介： 我公司承建该工程的乙炔系统优化技改项目滤机搬迁，包括：设备顶棚拆除，滤板拆除安装，3台压滤机拆除，钢结构制作安装，渡槽制作安装，工艺管道安装，设备安装等。 二、编制依据： 1、《化工工艺设计施工图内容和深度统一规定》HG/T20519-2009 2、《化工装置设备布置设计规定》HG/T20546-2009 3、《建筑设计防火规范》GB50016-2006 4、《石油化工企业设计防火规范》GB50160-2008 5、《化工管道设计规范》HG20695-1987 6、《钢制管法兰、垫片、紧固件》HG/T20592-2009 7、《爆炸和火灾危险环境电力装置设计规范》GB50058-1992 8、《化工、石油化工管架、管墩架设计规定》HG/T20670-2000 9、《化工企业静电接地设计规程》HG/T20675-1990 10、《化工设备，管道外防腐设计规范》HG/T20679-1990 11、《工业设备，管道防腐蚀工程施工及验收规范》HGJ229-1991 12、《工业设备及管道绝热工程设计规范》GB50264-1997 13、《工业管道及管道绝热工程施工规范》GB50126-2008 14、《管架标准图》HG/T21629-1999 15、《工业金属管道设计规范》GB50316-2000(2008年版) 16、《工业金属管道工程施工规范》GB50235-2010 17、《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998
焦化厂生产工序及工艺流程 焦化厂的生产车间由备煤筛焦车间、炼焦车间、煤气净化车间及相配套的公用工程组成。产品焦炭和副产品煤焦油、硫膏、硫铵、粗苯等外售。焦炉煤气经净化后，部分返回焦炉和化产系统作为燃料气，剩余煤气全部外供发电用燃料气。 焦化厂主要生产工序包括：备煤，炼焦、熄焦，筛贮焦，冷鼓、电捕、脱硫及硫回收、蒸氨、硫铵、洗脱苯等工序。 洗精煤—备配煤—炼焦—熄焦—筛贮焦—煤气净化及化产回收—煤气外送。生产工序如下图所示： 外供燃料气
1. 备配煤工序 备配煤是焦化工程的第一道工序，主要是负责洗精煤的贮运、配煤、粉碎、输送，为焦炉提供合格原料。 备配煤工序主要由储煤场及地下配煤槽、粉碎机楼和胶带机通廊及转运站等组成。 2. 炼焦、熄焦工序 炼焦、熄焦是焦化工程的第二步工序，也是最核心的工艺，主要负责将合格的配合精煤采用高温干馏工艺炼成焦炭，并采用湿法熄焦工艺将焦炭熄火降温。炼焦过程副产荒煤气。 焦化厂炼焦、熄焦工序包括1#、2#焦炉、煤塔、间台、端台、炉门修理站、推焦杆及煤槽底板更换站、装煤出焦除尘地面站、熄焦系统、熄焦塔、晾焦台、粉焦沉淀池、熄焦泵房、烟囱及相应配套焦炉机械。 3. 筛贮焦工序 筛贮焦是焦化工程的第三步工序，筛贮焦工序主要负责将炼焦工序熄火的焦炭进行筛分、输送、储存。焦炭筛分为>35mm、35-15mm、<15mm三个级别外售。 4. 冷凝鼓风工序 冷凝鼓风工序的主要任务是对来自焦炉的荒煤气进行冷凝冷却、加压，脱除煤气中的萘及焦油雾，焦油与氨水的分离贮存及焦油、循环氨水、剩余氨水的输送等。 5. 脱硫及硫回收工序
脱硫及硫回收工序的任务是将来自冷凝鼓风工序焦炉煤气中所含各种硫化物和氰化物脱除，使煤气中的硫化氢含量脱至200mg/Nm3以下送出。浮选出的硫泡沫经熔硫釜连续熔硫，副产硫磺外售。 6. 蒸氨工序 蒸氨工序的任务是将冷鼓来的剩余氨水在蒸氨塔中用蒸汽蒸出，蒸出的氨汽经氨分缩器冷却，冷凝下来的液体入蒸氨塔顶作回流，未冷凝的氨汽用循环水冷凝成浓氨水送脱硫工序作为脱硫补充液。 7. 硫铵工序 硫铵工序的任务是将来自冷鼓工序的煤气进入硫铵饱和器与硫酸接触吸收煤气中的氨，并生成硫铵，可将煤气中的氨含量降至不大于0.05g/Nm3，同时生成含量大于98％，粒度约为0.5mm的硫铵产品。 8. 终冷、洗脱苯工序 本工序包括终冷、洗苯、脱苯三部分。终冷为焦炉煤气的最终冷却，主要是将硫铵工序来的煤气冷却到25～27℃后去洗苯塔，温度低有利于苯的吸收。洗苯主要是采用焦油洗油吸收煤气中的苯，洗苯后煤气含苯量为2g/Nm3~5g/Nm3。脱苯是将洗苯后的含苯富油加热回收粗苯，采用管式炉加热富油，一塔脱苯工艺生产粗苯，脱苯后的贫油返回洗苯塔循环使用。煤气经洗苯后部分返回焦炉和化产工序自用，剩余煤气外供发电燃料气。

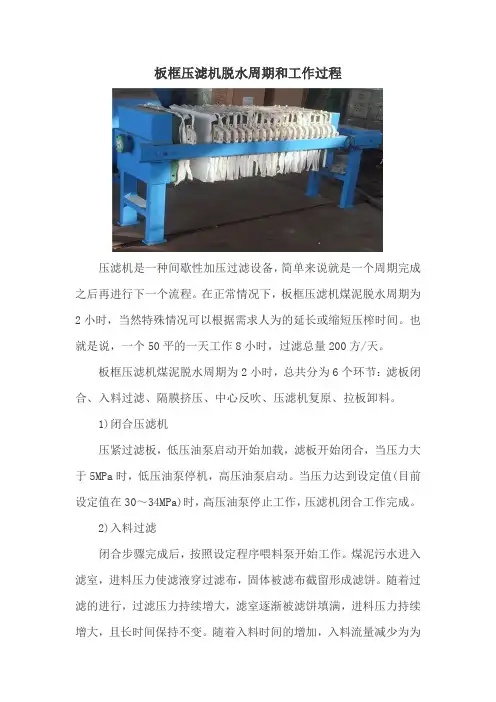

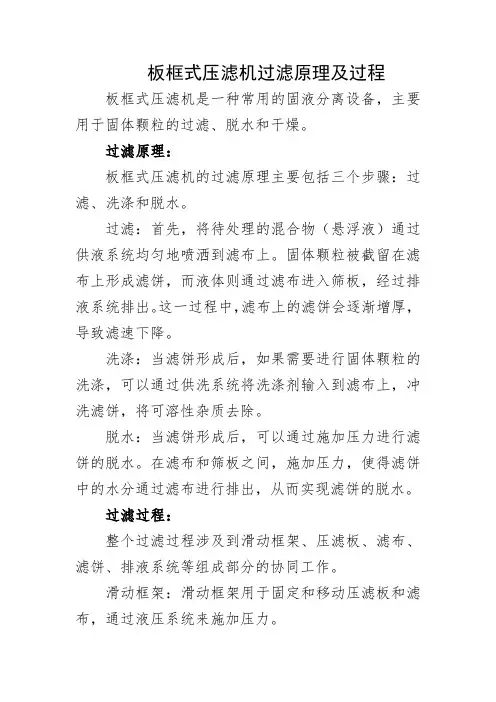

隔膜压滤机操作规程 一、开车前准备工作 1. 检查滤板数量是否足够，有无破损，滤板是否清洁，安放是否符合要求； 2. 检查滤布是否折叠，有无破损，过滤性能是否良好； 3. 检查各需润滑、冷却设备是否符合开车要求； 4. 检查各处联接是否紧密，有无泄露； 5. 检查压滤机油压是否足够，油位是否符合要求（1/2~2/3）； 6. 其它配套设施是否齐备； 7. 需要压滤的母液按工艺要求调好PH值，母液温度<50℃. 二、开车： 1. 压紧：首先检查一下油缸上的电接点压力表上限指针是否调制保压范围（20MPa以内）； 然后合上空气开关，将旋转开关（SB8）旋至“手动”，然后按下“手动压紧”按钮（SB4），压紧板开始压紧，压力达到电接点压力表压力上限时电机自动停止。 2. 进料过滤、自动保压：电机停止运转后检查各管路阀门开闭状态，确认无误后启动进 料泵缓慢开启进料口阀门开始进料，要保证进料压力不超过0.6MPa，这时压滤机处于自动保压状态，在进料压力的作用下，滤浆经过过滤介质（滤布）开始过滤；当出水管道出水减少或成滴时，停止进料；当液压系统油缸压力达到电接点压力表压力下限时，压滤机会自动补压。 3. 洗涤滤饼：过滤完毕需对滤饼洗涤时可开启洗涤阀启动洗水泵（压力不超过0.6MPa） 对滤饼进行冲洗；当需要对滤饼进行吹气时，可从洗涤孔或进料孔吹入压缩空气，从滤饼中带走部分水分。 4. 隔膜压榨：开启压榨阀门，用高压空气或水对滤饼进行高压压榨，（压力不超过 0.8MPa，）达到降低滤饼含水率的目的，压榨时间视物料性质依工艺要求调节；完毕后 必须打开排压阀门卸除所有压力方可进入下一操作，否则会造成设备损坏事故。 5. 松开：当过滤或压榨、泄压完成后，按下“手动松开”按钮，电磁球阀得电，执行高压卸 荷动作，延时15秒钟后压紧板自动后退，与行程开关接触后电机自动停止。 6. 手动启动“取、拉板”程序：按下“手动取板”按钮，拉板小车自动取板，取完板之后，再 按下“手动拉板”按钮，拉板小车自动拉板，把两块滤板之间的滤饼卸掉；料粘黏滤布时，应使用木铲或塑料铲将滤板清理干净，严防滤板周边密封面和两底角粘有物料；经过小车反复取、拉板，把滤饼卸完，小车回到原位接触到小车限位开关，取、拉板电机自动停止工作，这样就完成一个工作循环。 当使用自动控制时，将旋转开关旋至“自动”位置，然后再按下“程序启动”按钮，整
