第一章 绪论 何谓水准面？何谓大地水准面？它在测量工作中的作用是什么？ 答：静止的水面称为水准面，水准面是受地球重力影响而形成的，是一个处处与重力方向垂直的连续曲面，并且是一个重力场的等位面。 与平均海水面吻合并向大陆、岛屿内延伸而形成的闭合曲面，称为大地水准面。 大地水准面是测量工作的基准面。 何谓绝对高程和相对高程？何谓高差？ 答：某点沿铅垂线方向到大地水准面的距离，称为该点的绝对高程或海拔。 假定一个水准面作为高程基准面，地面点至假定水准面的铅垂距离，称为相对高程或假定高程。 某点的经度为118°45′ ，试计算它所在6°带及3°带的带号，以及中央子午线的经度是多少？ 答：N=INT(118°45′/6+1)=20 L=20*6-3=117° n=INT(118°45′/3+1)=40 l=40*3=120° 测量工作的原则是什么？ 答：在测量工作中，为了防止测量误差的逐渐传递而累计增大到不能容许的程度，要求测量工作遵循在布局上“由整体到局部”、在精度上“由高级到低级”、在次序上“先控制后碎部”的原则。 确定地面点位的三项基本测量工作是什么？ 答：确定地面点位的三项基本测量工作是测角、量距、测高差。 第二章 水准测量 设A 为后视点，B 为前视点；A 点高程是20.016m 。当后视读数为1.124m ，前视读数为1.428m ，问A 、B 两点高差是多少？B 点比A 点高还是低？B 点的高程是多少？并绘图说明。 答：m h AB 304.0428.1124.1-=-= m H B 712.19304.0016.20=-= B 点比A 点低 何谓视差？产生视差的原因是什么？怎样消除视差？ 答：当眼睛在目镜端上下微微移动时，若发现十字丝与目标像有相对运动，这种现象称为视差。产生视差的原因是目标成像的平面和十字丝平面不重合。消除的方法是重新仔细地进行物镜对光，直到眼睛上下移动，读数不变为止。 水准测量时，注意前、后视距离相等；它可消除哪几项误差？ 答：水准测量时，注意前、后视距离相等，可以消除视准轴和水准管轴不平行引起的仪器误差对观测的影响，还可以消除地球曲率和大气折光等外界环境对观测的影响。 7、调整表2-3中附合路线等外水准测量观测成果，并求出各点的高程。
第一章：绪论 1. 名词解释：测量学、测定、测设、大地水准面、地球椭球面、绝对高程、相对高程、6°带、高斯平 面直角坐标、参心坐标系、地心坐标系、正高、大地高。 (1)测量学是研究地球的形状和大小以及确定地面、水下及空间点位的科学。 （ 2）测定是指用测量仪器对被测点进行测量、数据处理，从而得到被测点的位置坐标，或根据测量得的数据绘制地形 图。 （3）测设是指把设计图纸上规划设计好的工程建筑物、构筑物的位置通过测量在实地标定出来。 （4）大地水准面是由静止海水面并向大陆、岛屿延伸而形成的不规则的闭合曲面。 （5）地球椭球面是把拟合地球总形体的旋转椭球面。 （6）绝对高程是指地面点沿垂线方向至大地水准面的距离。 （7）相对高程是指选定一个任意的水准面作为高程基准面，地面点至此水准面的铅垂距离。 （8） 6°带，即从格林尼治首子午线起每隔经差6°划分为一个投影带。 （9）高斯平面直角坐标：经投影所得的影响平面中，中央子午线和赤道的投影是直线，且相互垂直，因此以中央子午线投 影为 X 轴，赤道投影为 Y 轴，两轴交点为坐标原点，即得高斯平面直角坐标系。 （10）参心坐标系是以参考椭球的几何中心为基准的大地坐标系。 （11）地心坐标系是以地球质心为原点建立的空间直角坐标系，或以球心与地球质心重合的地球椭球面为基准面所 建立的大地坐标系。 （12）正高是指地面点到大地水准面的铅垂距离。 （13）大地高是指地面点沿法线至地球椭球面（或参考椭球面）的距离，称为该点的大地高。 2.测量学主要包括哪两部分内容？二者的区别是什么？ 测量学主要包括测定和测设两部分内容；区别：测定是用测量仪器对被测点进行测量根据测量得的数据绘制地形图， 而测设是指把设计图纸上设计好的坐标实地标定出来。 3.简述 Geomatics 的来历及其含义。 来历：自20 世纪 90 年代起，世界各国将大学里的测量学专业、测量学机构好测量学杂志都纷纷改名为Geomatics 。Geomatics是一个新造出来的英文名词，以前的英文词典中找不到此词，因此也没有与之对应的汉译名词。1993 年Geomatics 才第一次出现在美国出版的Webster 词典（第 3 版）中，其定义为：Geomatics 地球的数学，是所有现代地 理科学的技术支撑。接着， 1996 年国际标准化组织（ ISO）对 Geomatics 定义为： Geomatics 是研究采集、量测、分析、存储、管理、显示和应用空间数据的现代空间信息科学技术。 含义：将“ Geomatics ”译为“地球空间信息学”反映了国际标准化组织(ISO) 对其所下定义的完整内容，反映了传统 测绘科学与遥感、地理信息系统、多媒体通讯等现代计算机科学和信息科学的集成。其意义远远超出了讨论一个名词 译法的范围，而是标志着推动地球科学研究从定性走向定量、从模拟走向数字、从孤立静止走向整体动态乃至实时的 信息化过程。 4.测量学的平面直角坐标系与数学上的平面直角坐标系有何不同？ 两者有三点不同：（ 1）测量直角坐标系是以过原点的南北线即子午线为纵坐标轴，定为X 轴；过原点东西线为横坐标 轴，定为 Y 轴（数学直角坐标系横坐标轴为X 轴，纵坐标轴为Y 轴）。（2）测量直角坐标系是以X 轴正向为始边，顺时 针方向转定方位角φ及I 、II 、III、IV象限（数学直角坐标系是以X 轴正向为始边，逆时针方向转定倾斜角θ，分I、II、III 、IV 象限）。（3）测量直角坐标系原点 O的坐标（ x0，y0）多为两个大正整数，（数学坐标原点的坐标是 x0=0 ，y0=0）。 5.简述我国采用的高斯平面直角坐标系的建立方法。 我国采用高斯平面坐标系的建立方法：（ 1）分带，从格林尼治首子午线起，每隔经差6°划分一带，分为60 个带。（ 2）
简答题 1、工程测量的定义及其主要任务是什么？ 答：工程测量是一门测定地面点位的科学。其主要任务是：测图、用图、放样（放图）。 2、测量上所采用的平面直角坐标系与数学上所用的直角坐标系统有何不同？ 答：坐标轴互换；象限编号顺序相反。 3、什么叫大地水准面？测量中的点位计算和绘图能否投影到大地水准面上？为什么？ 答：通过平均海水面并延伸穿过陆地所形成闭合的那个水准面。不能，因为大地水准面表面是一个凹凸不平的闭合曲面，这给测量中点位计算以及绘图投影带都会带来很大麻烦。 4、测量选用的基准面应满足什么条件？为什么？ 答：条件：1）基准面的形状和大小，要尽可能地接近地球的形状和大小；2）要是一个规则的数学面，能用简单的几何体和方程式表达。这是因为：1）所有的测量工作都是在地球表面进行的，是以地球为参照的，所以要保证测量工作的真实性和准确性；2）为了尽 可能地方便测量中繁杂的数据计算处理。 5、水准仪必须满足哪些条件？ 答：1）水准管轴平行于视准轴；2）圆水准器轴平行于仪器竖轴；3）当仪器整平后，十字丝必须满足水平的条件
6、为什么把水准仪安置在距离前后视两根尺子大致相等的地 方？ 答：可以消除或减弱视准轴水平残余误差、对光透镜进行误差、地球曲率误差、大气折光误差等对高差观测值的影响。 7、为什么水准测量读数时，视线不能靠近地面？ 答：尽可能地避免大气折光的影响。 &转点在测量中起何用？转点前视点变为后视点及仪器搬至下一站的过程中，为什么不宽容许发生任何移动？如何选择转点？ 答：起传递高程的作用。若发生移动，则前、后两站所测的不是同一个点，就达不到其转递高程的作用。选择转点首先应考虑其要与前、后两点通视并且与前、后两点之间的距离大致相等，一般应选在质地比较坚硬的地面上。 9、用经纬仪照准在同一竖直面类不同高度的两个点子，在水平度盘上的读数是否一样？在一个测站，不在同一铅垂面上的不同高度的两个点子，两视线之间夹角是不是所测得的水平面？ 答：一样。不是，两视线在同一水平面上的投影夹角才是所测得的水平角。 10、什么叫竖直角？在测竖直角时，竖盘和指标的转动关系与测水平角时水平度盘和指标的转动关系有什么不同？ 答：在同一竖直面内，一点至目标的倾斜视线与水平视线所夹的锐角。水平度盘是固定不动的，指标随望远镜的转动而转动；而竖直角观测中，指标是不动的，竖直度盘随望远镜的转动而转动。
第一章绪论 1 测量学在各类工程中有哪些作用？ 答：测量学在诸多工程中有着重要的作用，比如在地质勘探工程中的地质普查阶段，要为地质人员提供地形图和有关测量资料作为填图的依据；在地质勘探阶段，要进行勘探线、网、钻孔的标定和地质剖面测量。在采矿工程中，矿区开发的全过程都要进行测量，矿井建设阶段生产阶段，除进行井下控制测量和采区测量外，还要开展矿体几何和储量管理等。在建筑工程中，规划和勘测设计的各个阶段都要求提供各种比例尺的地形图；施工阶段，将设计的建筑物构筑物的平面位置和高程测设于实地，作为施工的依据；工程结束后还要进行竣工测量绘制各种竣工图。 2 测定和测设有何区别？ 答测定是使用测量仪器和工具，将测区内的地物和地貌缩绘成地形图，供规划设计、工程建设和国防建设使用。 测设（也称放样）就是把图上设计好的建筑物的位置标定到实地上去，以便于施工 3 何谓大地水准面、绝对高程和假定高程? 答与平均海水面重合并向陆地延伸所形成的封闭曲面，称为大地水准面。地面点到大地水准面的铅垂距离，称为该点的绝对高程。在局部地区或某项工程建设中，当引测绝对高程有困难时，可以任意假定一个水准面为高程起算面。从某点到假定水准面的垂直距离，称为该点的假定高程。 4 测量学中的平面直角坐标系与数学中坐标系的表示方法有何不同? 答在测量中规定南北方向为纵轴，记为x轴，x轴向北为正，向南为负；以东西方向为横轴，记为y轴，y轴向东为正，向西为负。测量坐标系的Ⅰ、Ⅱ、Ⅲ、Ⅳ象限为顺时针方向编号。测量坐标系与数学坐标系的规定是不同的，其目的是为了便于定向，可以不改变数学公式而直接将其应用于测量计算中。 5 测量工作的两个原则及其作用是什么? 答“先控制后碎部、从整体到局部”的方法是测量工作应遵循的一个原则，保证全国统一的坐标系统和高程系统，使地形图可以分幅测绘，加快测图速度；才能减少误差的累积，保证测量成果的精度。测量工作应遵循的另一个原则就是“步步有检核”。这一原则的含义是，测量工作的每项成果必须要有检核，检查无误后方能进行下一步工作，中间环节只要有一步出错，以后的工作就会徒劳无益，这样可保证测量成果合乎技术规范的要求。 6 测量工作的基本内容是什么?

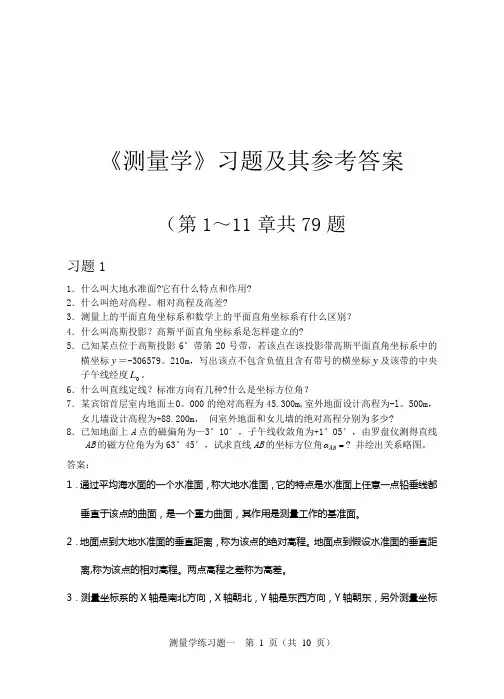

习题1 1．什么叫大地水准面它有什么特点和作用 2．什么叫绝对高程、相对高程及高差 3．测量上的平面直角坐标系和数学上的平面直角坐标系有什么区别 4．什么叫高斯投影高斯平面直角坐标系是怎样建立的 5．已知某点位于高斯投影6°带第20号带，若该点在该投影带高斯平面直角坐标系中的横坐标y ＝-306579.210m ，写出该点不包含负值且含有带号的横坐标y 及该带的中央子午线经度0L 。 6．什么叫直线定线标准方向有几种什么是坐标方位角 7．某宾馆首层室内地面±的绝对高程为45.300m ，室外地面设计高程为-l.500m ，女儿墙设计高程为+88.200m ， 问室外地面和女儿墙的绝对高程分别为多少 8．已知地面上A 点的磁偏角为-3°10′，子午线收敛角为+1°05′，由罗盘仪测得直线AB 的磁方位角为为63°45′， 试求直线AB 的坐标方位角=AB α 并绘出关系略图。 答案： 1．通过平均海水面的一个水准面，称大地水准面，它的特点是水准面上任意一点铅垂线都垂直于该点的曲面，是一个重力曲面，其作用是测量工作的基准面。 2．地面点到大地水准面的垂直距离，称为该点的绝对高程。地面点到假设水准面的垂直距离，称为该点的相对高程。两点高程之差称为高差。 3．测量坐标系的X 轴是南北方向，X 轴朝北，Y 轴是东西方向，Y 轴朝东，另外测量坐标系中的四个象限按顺时针编排，这些正好与数学坐标系相反。 4、假想将一个横椭圆柱体套在椭球外，使横椭圆柱的轴心通过椭球中心，并与椭球面上某投影带的中央子午线相切，将中央子午线附近（即东西边缘子午线范围）椭球面上的点投影到横椭圆柱面上，然后顺着过南北极母线将椭圆柱面展开为平面，这个平面称为高斯投影平面。所以该投影是正形投影。在高斯投影平面上，中央子午线投影后为X 轴，赤道投影为Y 轴，两轴交点为坐标原点，构成分带的独立的高斯平面直角坐标系统。 5．Y=+(-306579.210m+500000m)=.790。 ? =?-?=11732060L 6．确定直线与标准方向的关系（用方位角描述）称为直线定向。标准方向有真子午线方向、磁子午线方向、坐标纵轴（X 轴）方向。由坐标纵轴方向（X 轴）的北端，顺时针量至直线的角度，称为直线坐标方位角 7．室内地面绝对高程为：43.80m.女儿墙绝对高程为：133.50m 。 8．/ AB 3059?=α 习题2
此文档下载后即可编辑 第一章：绪论 1. 名词解释：测量学、测定、测设、大地水准面、地球椭球面、绝对高程、相对高程、6°带、高斯平面直角坐标、参心坐标系、地心坐标系、正高、大地高。 (1)测量学是研究地球的形状和大小以及确定地面、水下及空间点位的科学。 （2）测定是指用测量仪器对被测点进行测量、数据处理，从而得到被测点的位置坐标，或根据测量得的数据绘制地形图。（3）测设是指把设计图纸上规划设计好的工程建筑物、构筑物的位置通过测量在实地标定出来。 （4）大地水准面是由静止海水面并向大陆、岛屿延伸而形成的不规则的闭合曲面。 （5）地球椭球面是把拟合地球总形体的旋转椭球面。 （6）绝对高程是指地面点沿垂线方向至大地水准面的距离。（7）相对高程是指选定一个任意的水准面作为高程基准面，地面点至此水准面的铅垂距离。 （8）6°带，即从格林尼治首子午线起每隔经差6°划分为一个投影带。 （9）高斯平面直角坐标：经投影所得的影响平面中，中央子午线和赤道的投影是直线，且相互垂直，因此以中央子午线投影为X轴，赤道投影为Y轴，两轴交点为坐标原点，即得高斯平面直角坐标系。 （10）参心坐标系是以参考椭球的几何中心为基准的大地坐标系。 （11）地心坐标系是以地球质心为原点建立的空间直角坐标系，或以球心与地球质心重合的地球椭球面为基准面所建立的大地坐标系。 （12）正高是指地面点到大地水准面的铅垂距离。 （13）大地高是指地面点沿法线至地球椭球面（或参考椭球面）的距离，称为该点的大地高。
2. 测量学主要包括哪两部分内容？二者的区别是什么？ 测量学主要包括测定和测设两部分内容；区别：测定是用测量仪器对被测点进行测量根据测量得的数据绘制地形图，而测设是指把设计图纸上设计好的坐标实地标定出来。 3. 简述Geomatics的来历及其含义。 来历：自20世纪90年代起，世界各国将大学里的测量学专业、测量学机构好测量学杂志都纷纷改名为Geomatics。Geomatics是一个新造出来的英文名词，以前的英文词典中找不到此词，因此也没有与之对应的汉译名词。1993年Geomatics才第一次出现在美国出版的Webster词典（第3版）中，其定义为：Geomatics 地球的数学，是所有现代地理科学的技术支撑。接着，1996年国际标准化组织（ISO）对Geomatics定义为：Geomatics是研究采集、量测、分析、存储、管理、显示和应用空间数据的现代空间信息科学技术。 含义：将“Geomatics”译为“地球空间信息学”反映了国际标准化组织(ISO)对其所下定义的完整内容，反映了传统测绘科学与遥感、地理信息系统、多媒体通讯等现代计算机科学和信息科学的集成。其意义远远超出了讨论一个名词译法的范围，而是标志着推动地球科学研究从定性走向定量、从模拟走向数字、从孤立静止走向整体动态乃至实时的信息化过程。 4. 测量学的平面直角坐标系与数学上的平面直角坐标系有何不 同？ 两者有三点不同：（1）测量直角坐标系是以过原点的南北线即子午线为纵坐标轴，定为X轴；过原点东西线为横坐标轴，定为Y 轴（数学直角坐标系横坐标轴为X轴，纵坐标轴为Y轴）。（2）测量直角坐标系是以X轴正向为始边，顺时针方向转定方位角φ及I、II、III、IV象限（数学直角坐标系是以X轴正向为始边，
第一章绪论 1、测量学的基本任务是什么？对你所学专业起什么作用？ 答：测量学是研究地球的形状和大小，以及确定地面（包括空中、地下和海底）点位的科学。它的任务包括测定和测设两个部分。 测量学在土木工程专业的工作中有着广泛的应用。例如，在勘测设计的各个阶段，需要测区的地形信息和地形图或电子地图，供工程规划、选择厂址和设计使用。在施工阶段，要进行施工测量，将设计的建筑物、构筑物的平面位置和高程测设于实地，以便进行施工；伴随着施工的进展，不断地测设高程和轴线，以指导施工；并且根据需要还要进行设备的安装测量。在施工的同时，要根据建（构）筑物的要求，开始变形观测，直至建（构）筑物基本上停止变形为止，以监测施工的建（构）筑物变形的全过程，为保护建（构）筑物提供资料。施工结束后，及时地进行竣工测量，绘制竣工图，供日后扩建、改建、修建以及进一步发展提供依据。在建（构）筑物使用和工程的运营阶段，对某些大型及重要的建筑物和构筑物，还要继续进行变形观测和安全监测，为安全运营和生产提供资料。由此可见，测量工作在土木工程专业应用十分广泛，它贯穿着工程建设的全过程，特别是大型和重要的工程，测量工作更是非常重要的。 2、测定与测设有何区别？ 答：测定是指使用测量仪器和工具，通过观测和计算，得到一系列测量数据，把地球表面的地形缩绘成地形图，供经济建设、规划设计、科学研究和国防建设使用。 测设是把图纸上规划设计好的建筑物、构筑物的位置在地面上标定出来，作为施工的依据。 3、何谓水准面？何谓大地水准面？它在测量工作中的作用是什么？ 答：静止的水面称为水准面，水准面是受地球重力影响而形成的，是一个处处与重力方向垂直的连续曲面，并且是一个重力场的等位面。 与平均海水面吻合并向大陆、岛屿内延伸而形成的闭合曲面，称为大地水准面。 大地水准面是测量工作的基准面。 4、何谓绝对高程和相对高程？何谓高差？ 答：某点沿铅垂线方向到大地水准面的距离，称为该点的绝对高程或海拔。 假定一个水准面作为高程基准面，地面点至假定水准面的铅垂距离，称为相对高程或假定高程。 5、表示地面点位有哪几种坐标系统？ 答：表示地面点位有大地坐标系、空间直角坐标系、独立平面直角坐标系、高斯平面直角坐标系。 6、测量学中的平面直角坐标系与数学中的平面直角坐标系有何不同？ 答：测量平面直角坐标系与数学平面直角坐标系的区别见图。
第一章 绪论 何谓水准面何谓大地水准面它在测量工作中的作用是什么 答：静止的水面称为水准面，水准面是受地球重力影响而形成的，是一个处处与重力方向垂直的连续曲面，并且是一个重力场的等位面。 与平均海水面吻合并向大陆、岛屿内延伸而形成的闭合曲面，称为大地水准面。 大地水准面是测量工作的基准面。 何谓绝对高程和相对高程何谓高差 答：某点沿铅垂线方向到大地水准面的距离，称为该点的绝对高程或海拔。 假定一个水准面作为高程基准面，地面点至假定水准面的铅垂距离，称为相对高程或假定高程。 某点的经度为118°45′ ，试计算它所在6°带及3°带的带号，以及中央子午线的经度是多少 答：N=INT(118°45′/6+1)=20 L=20*6-3=117° n=INT(118°45′/3+1)=40 l=40*3=120° 测量工作的原则是什么 答：在测量工作中，为了防止测量误差的逐渐传递而累计增大到不能容许的程度，要求测量工作遵循在布局上“由整体到局部”、在精度上“由高级到低级”、在次序上“先控制后碎部”的原则。 确定地面点位的三项基本测量工作是什么 答：确定地面点位的三项基本测量工作是测角、量距、测高差。 第二章 水准测量 设A 为后视点，B 为前视点；A 点高程是。当后视读数为，前视读数为，问A 、B 两点高差是多少B 点比A 点高还是低B 点的高程是多少并绘图说明。 答：m h AB 304.0428.1124.1-=-= m H B 712.19304.0016.20=-= B 点比A 点低 何谓视差产生视差的原因是什么怎样消除视差 答：当眼睛在目镜端上下微微移动时，若发现十字丝与目标像有相对运动，这种现象称为视差。产生视差的原因是目标成像的平面和十字丝平面不重合。消除的方法是重新仔细地进行物镜对光，直到眼睛上下移动，读数不变为止。 水准测量时，注意前、后视距离相等；它可消除哪几项误差 答：水准测量时，注意前、后视距离相等，可以消除视准轴和水准管轴不平行引起的仪器误差对观测的影响，还可以消除地球曲率和大气折光等外界环境对观测的影响。 7、调整表2-3中附合路线等外水准测量观测成果，并求出各点的高程。

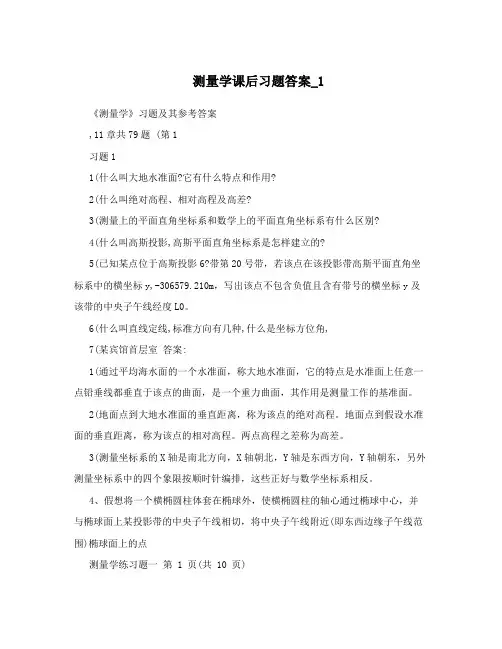

习题1 1．什么叫大地水准面?它有什么特点和作用? 2．什么叫绝对高程、相对高程及高差? 3．测量上的平面直角坐标系和数学上的平面直角坐标系有什么区别? 4．什么叫高斯投影？高斯平面直角坐标系是怎样建立的? 5．已知某点位于高斯投影6°带第20号带，若该点在该投影带高斯平面直角坐标系中的横坐标y＝-306579.210m，写出该点不包含负值且含有带号的横坐标y及该带的中央子午线经度0L。 6．什么叫直线定线？标准方向有几种？什么是坐标方位角？ 7．某宾馆首层室内地面±0.000的绝对高程为45.300m，室外地面设计高程为-l.500m，女儿墙设计高程为+88.200m，问室外地面和女儿墙的绝对高程分别为多少? 8．已知地面上A点的磁偏角为-3°10′，子午线收敛角为+1°05′，由罗盘仪测得直线AB的磁方位角为为63°45′，试求直线AB的坐标方位角= α? 并绘出关系略图。 AB 答案： 1．通过平均海水面的一个水准面，称大地水准面，它的特点是水准面上任意一点铅垂线都垂直于该点的曲面，是一个重力曲面，其作用是测量工作的基准面。 2．地面点到大地水准面的垂直距离，称为该点的绝对高程。地面点到假设水准面的垂直距离，称为该点的相对高程。两点高程之差称为高差。 3．测量坐标系的X轴是南北方向，X轴朝北，Y轴是东西方向，Y轴朝东，另外测量坐标系中的四个象限按顺时针编排，这些正好与数学坐标系相反。 4、假想将一个横椭圆柱体套在椭球外，使横椭圆柱的轴心通过椭球中心，并与椭球面上某投影带的中央子午 线相切，将中央子午线附近（即东西边缘子午线范围）椭球面上的点投影到横椭圆柱面上，然后顺着过南北极母线将椭圆柱面展开为平面，这个平面称为高斯投影平面。所以该投影是正形投影。在高斯投影平面上，中央子午线投影后为X轴，赤道投影为Y轴，两轴交点为坐标原点，构成分带的独立的高斯平面直角坐标系统。 5．Y=20000000+(-306579.210m+500000m)=20193420.790。 3 =117 20 6 L - ? = ? ? 6．确定直线与标准方向的关系（用方位角描述）称为直线定向。标准方向有真子午线方向、磁子午线方向、坐标纵轴（X轴）方向。由坐标纵轴方向（X轴）的北端，顺时针量至直线的角度，称为直线坐标方位角7．室内地面绝对高程为：43.80m.女儿墙绝对高程为：133.50m。
第一章绪论 1、测量学的基本任务就是什么？对您所学专业起什么作用？ 答:测量学就是研究地球的形状与大小,以及确定地面(包括空中、地下与海底)点位的科学。它的任务包括测定与测设两个部分。 测量学在土木工程专业的工作中有着广泛的应用。例如,在勘测设计的各个阶段,需要测区的地形信息与地形图或电子地图,供工程规划、选择厂址与设计使用。在施工阶段,要进行施工测量,将设计的建筑物、构筑物的平面位置与高程测设于实地,以便进行施工;伴随着施工的进展,不断地测设高程与轴线,以指导施工;并且根据需要还要进行设备的安装测量。在施工的同时,要根据建(构)筑物的要求,开始变形观测,直至建(构)筑物基本上停止变形为止,以监测施工的建(构)筑物变形的全过程,为保护建(构)筑物提供资料。施工结束后,及时地进行竣工测量,绘制竣工图,供日后扩建、改建、修建以及进一步发展提供依据。在建(构)筑物使用与工程的运营阶段,对某些大型及重要的建筑物与构筑物,还要继续进行变形观测与安全监测,为安全运营与生产提供资料。由此可见,测量工作在土木工程专业应用十分广泛,它贯穿着工程建设的全过程,特别就是大型与重要的工程,测量工作更就是非常重要的。 2、测定与测设有何区别？ 答:测定就是指使用测量仪器与工具,通过观测与计算,得到一系列测量数据,把地球表面的地形缩绘成地形图,供经济建设、规划设计、科学研究与国防建设使用。 测设就是把图纸上规划设计好的建筑物、构筑物的位置在地面上标定出来,作为施工的依据。 3、何谓水准面？何谓大地水准面？它在测量工作中的作用就是什么？ 答:静止的水面称为水准面,水准面就是受地球重力影响而形成的,就是一个处处与重力方向垂直的连续曲面,并且就是一个重力场的等位面。 与平均海水面吻合并向大陆、岛屿内延伸而形成的闭合曲面,称为大地水准面。 大地水准面就是测量工作的基准面。 4、何谓绝对高程与相对高程？何谓高差？ 答:某点沿铅垂线方向到大地水准面的距离,称为该点的绝对高程或海拔。 假定一个水准面作为高程基准面,地面点至假定水准面的铅垂距离,称为相对高程或假定高程。 5、表示地面点位有哪几种坐标系统？ 答:表示地面点位有大地坐标系、空间直角坐标系、独立平面直角坐标系、高斯平面直角坐标系。 6、测量学中的平面直角坐标系与数学中的平面直角坐标系有何不同？ 答:测量平面直角坐标系与数学平面直角坐标系的区别见图。 a)测量平面直角坐标系b)数学平面直角坐标系
工程测量学课后部分答案 卷子结构： 名词解释5题、填空10题、（选择10题）、简答2题、 计算4题（第二章1题、第三章2题、第四章1题，共35′） 第一章：绪论 1、什么叫水准面它有什么特性（P3） 假想静止不动的水面延伸穿过陆地，形成一个闭合的曲面，这个曲面称为水准面。 特性：面上任意一点的铅垂线都垂直于该点的曲面。 2、什么叫大地水准面它在测量中的作用是什么（P3） 水准面中与平均海水面相吻合的水准面称为大地水准面。 作用：外业测量的基准面。 3、什么叫高程、绝对高程和相对高程（P7） 高程、绝对高程：地面点到大地水准面的铅垂距离称为绝对高程，简称高程。 相对高程：假定一个水准面作为高程起算面，地面点到假定水准面的铅垂距离称为相对高程。 4、什么情况下可以采用独立坐标系（P6）测量学和数学中的平面直角坐标系有哪些不同(P7) 当测量范围较小时，可以不考虑地球表面的曲率点测量的影响，把该测区的地表一小块球面当做平面看待，建立该地区的独立平面直角坐标系。 3点不同：○1数学平面直角坐标系横轴为x轴，竖轴为y轴，测量中横轴为y轴，竖轴为x 轴。○2数学平面直角坐标系象限按逆时针方向编号，测量学中坐标系象限按顺时针方向编号。○3测量坐标系的坐标轴一般具有方向性：其纵轴沿南北方向（中央子午线方向）、横轴沿东西方向（赤道方向）；数学坐标系对坐标轴方向没有特定要求。 5、设我国某处点A的横坐标Y=.12m，问该点位于第几度带A点在中央子午线东侧还是西侧，距离中央子午线多远（即坐标值） A点的横坐标为Y=.12m，由于A点在我国，且整数有8位，所以其坐标是按6度带投影计算而得；横坐标的前两位就是其带号，所以A点位于第19带。由横坐标公式Y=N*1000000+500000+Y’(N为带号),所以Y’=,其值为正，所以在中央子午线东侧，距中央子午线为。 6、用水平面代替水准面对高程和距离各有什么影响（P8-P9两表，理解意思记住结论） a.对距离的影响 ∵D = R θ;· D′= R tanθ ∴△D = D′- D = R ( tanθ - θ )= D3 / 3R2 ∴△ D / D = ( D / R )2 / 3 用水平面代替大地水准面对距离的影响影响较小，通常在半径10km测量范围内，可以用水平面代替大地水准面； b.对高程的影响 ∵( R + △ h )2= R2+ D′2 ∴2 R △ h + △h2= D′2 △h = D2 / 2 R 对高程的影响影响较大，因此不能用水平面代替大地水准面。 7、测量工作的基本原则是什么（P9） 测量工作应遵循两个原则：一是由整体到局部，由控制到碎步；二是步步检核。
测量学课后习题答案 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
《测量学》习题答案 一、测量基本知识 [题1-1] 测量学研究的对象和任务是什么？ 答：测量学是研究地球的形状与大小，确定地球表面各种物体的形状、大小和空间位置的科学。 测量学的主要任务是测定和测设。 测定——使用测量仪器和工具，通过测量与计算将地物和地貌的位置按一定比例尺、规定的符号缩小绘制成地形图，供科学研究和工程建设规划设计使用。 测设——将在地形图上设计出的建筑物和构筑物的位置在实地标定出来，作为施工的依据。 [题1-2] 熟悉和理解铅垂线、水准面、大地水准面、参考椭球面、法线的概念。 答：铅垂线——地表任意点万有引力与离心力的合力称重力，重力方向为铅垂线方向。 水准面——处处与铅垂线垂直的连续封闭曲面。 大地水准面——通过平均海水面的水准面。 参考椭球面——为了解决投影计算问题，通常选择一个与大地水准面非常接近的、能用数学方程表示的椭球面作为投影的基准面，这个椭球面是由长半轴为a 、短半轴为b 的
椭圆NESW 绕其短轴NS 旋转而成的旋转椭球面，旋转椭球又称为参考椭球，其表面称为参考椭球面。 法线——垂直于参考椭球面的直线。 [题1-3] 绝对高程和相对高程的基准面是什么？ 答：绝对高程的基准面——大地水准面。 相对高程的基准面——水准面。 [题1-4] “1956 年黄海高程系”使用的平均海水面与“1985 国家高程基准”使用的平均海水面有何关系？ 答：在青岛大港一号码头验潮站，“1985 国家高程基准”使用的平均海水面高出“1956 年黄海高程系”使用的平均海水面0.029m。 [题1-5] 测量中所使用的高斯平面坐标系与数学上使用的笛卡尔坐标系有何区别？ 答：x 与y 轴的位置互换，第Ⅰ象限位置相同，Ⅰ→Ⅱ→Ⅲ→Ⅳ象限顺指针编号，这样可以使在数学上使用的三角函数在高斯平面直角坐标系中照常使用。
测量学课后习题答案矿业大学出版高井祥 Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】
《测量学》各章节练习习题及参考答案 第一章绪论 1 测量学在各类工程中有哪些作用 答测量学在诸多工程中有着重要的作用，比如在地质勘探工程中的地质普查阶段，要为地质人员提供地形图和有关测量资料作为填图的依据；在地质勘探阶段，要进行勘探线、网、钻孔的标定和地质剖面测量。在采矿工程中，矿区开发的全过程都要进行测量，矿井建设阶段生产阶段，除进行井下控制测量和采区测量外，还要开展矿体几何和储量管理等。在建筑工程中，规划和勘测设计的各个阶段都要求提供各种比例尺的地形图；施工阶段，将设计的建筑物构筑物的平面位置和高程测设于实地，作为施工的依据；工程结束后还要进行竣工测量绘制各种竣工图。 2 测定和测设有何区别 答通过测量确定地物和地貌在空间中的位置即为测定，而测设是根据工程设计图纸上待建的建筑物、构筑物的轴线位置、尺寸及其高程，算出待建的建、构筑物各特征点(或轴线交点)与控制点(或原有建、构筑物特征点)之间的距离、角度、高差等测设数据，然后以地面控制点为依据，将待建的建、构筑物的特征点在实地标定出来，以便施工。 3 何谓大地水准面、绝对高程和假定高程 答与平均海水面重合并向陆地延伸所形成的封闭曲面，称为大地水准面。地面点到大地水准面的铅垂距离，称为该点的绝对高程。在局部地区或某项工程建设中，当引测绝对高程有困难时，可以任意假定一个水准面为高程起算面。从某点到假定水准面的垂直距离，称为该点的假定高程。 4 测量学中的平面直角坐标系与数学中坐标系的表示方法有何不同 答在测量中规定南北方向为纵轴，记为x轴，x轴向北为正，向南为负；以东西方向为横轴，记为y轴，y轴向东为正，向西为负。测量坐标系的Ⅰ、Ⅱ、Ⅲ、Ⅳ象限为顺时针方向编号。测量坐标系与数学坐标系的规定是不同的，其目的是为了便于定向，可以不改变数学公式而直接将其应用于测量计算中。 5 测量工作的两个原则及其作用是什么 答“先控制后碎部、从整体到局部”的方法是测量工作应遵循的一个原则，保证全国统一的坐标系统和高程系统，使地形图可以分幅测绘，加快测图速度；才能减少误差的累积，保证测量成果的精度。测量工作应遵循的另一个原则就是“步步有检核”。这一
测量学课后答案 Company number【1089WT-1898YT-1W8CB-9UUT-92108】
第一章：绪论 1. 名词解释：测量学、测定、测设、大地水准面、地球椭球面、绝对高程、 相对高程、6°带、高斯平面直角坐标、参心坐标系、地心坐标系、正高、大地高。 (1)测量学是研究地球的形状和大小以及确定地面、水下及空间点位的科学。 （2）测定是指用测量仪器对被测点进行测量、数据处理，从而得到被测点的位置坐标，或根据测量得的数据绘制地形图。 （3）测设是指把上规划设计好的工程建筑物、构筑物的位置通过测量在实地标定出来。 （4）大地水准面是由静止海水面并向大陆、岛屿延伸而形成的不规则的闭合曲面。 （5）地球椭球面是把拟合地球总形体的旋转椭球面。 （6）绝对高程是指地面点沿垂线方向至大地水准面的距离。 （7）相对高程是指选定一个任意的水准面作为高程基准面，地面点至此水准面的铅垂距离。 （8）6°带，即从格林尼治首子午线起每隔经差6°划分为一个投影带。 （9）高斯平面直角坐标：经投影所得的影响平面中，中央子午线和赤道的投影是直线，且相互垂直，因此以中央子午线投影为X轴，赤道投影为Y轴，两轴交点为坐标原点，即得高斯平面直角坐标系。 （10）参心坐标系是以参考椭球的为基准的。
（11）地心坐标系是以地球质心为原点建立的空间直角坐标系，或以球心与地球质心重合的地球椭球面为基准面所建立的大地坐标系。 （12）正高是指地面点到大地水准面的铅垂距离。 （13）大地高是指地面点沿法线至地球椭球面（或参考椭球面）的距离，称为该点的大地高。 2. 测量学主要包括哪两部分内容二者的区别是什么 测量学主要包括测定和测设两部分内容；区别：测定是用测量仪器对被测点进行测量根据测量得的数据绘制地形图，而测设是指把上设计好的坐标实地标定出来。 3. 简述Geomatics的来历及其含义。 来历：自20世纪90年代起，世界各国将大学里的测量学专业、测量学机构好测量学杂志都纷纷改名为Geomatics。Geomatics是一个新造出来的英文名词，以前的英文词典中找不到此词，因此也没有与之对应的汉译名词。1993年Geomatics才第一次出现在美国出版的Webster词典（第3版）中，其定义为：Geomatics地球的数学，是所有现代地理科学的技术支撑。接着，1996年国际标准化组织（ISO）对Geomatics定义为：Geomatics是研究采集、量测、分析、存储、管理、显示和应用空间数据的现代空间信息科学技术。 含义：将“Geomatics”译为“地球空间信息学”反映了国际标准化组织(ISO)对其所下定义的完整内容，反映了传统测绘科学与遥感、地理信息系统、多媒体通讯等现代计算机科学和信息科学的集成。其意义远远超出了讨论一个名词译法的范围，而是标志着推动地球科学研究从定性走向定量、从模拟走向数字、从孤立静止走向整体动态乃至实时的信息化过程。
《现代普通测量学》习题参考答案 第2章 测量学的基础知识 一、学习目的与要求 1.掌握测量学的基础知识，清楚参照系的选择以及地面点定位的概念。 2.了解水准面与水平面的关系。 3.明确测量工作的基本概念。 4.深刻理解测量工作的基本原则。 5.充分认识普通测量学的主要内容。 二、课程内容与知识点 1.地球特征，大地水准面的形成，地球椭球选择与定位。 地球形状和大小。水准面的特性。参考椭球面。 2.确定点位的概念。点的平面位置和高程位置。 3.测量中常用的坐标系统，坐标系间的坐标转换。 天文坐标（λ，φ），大地坐标（L ，B ），空间直角坐标（X ，Y ，Z ），高斯平面直角坐标（x ，y ），独立平面直角坐标（x ，y ）。 高斯投影中计算带号的公式：()()取整数部分取整数部分 =+?-==+=13/'30116/P P n N λλ 计算中央子午线的公式：n N 33636=?-?=??λλ 4.地面点的高程。 1985年国家黄海高程基准。高程与高差的关系： ''A B A B AB H H H H h -=-=。 5.用水平面代替水准面的限度。 对距离的影响：22 3R D D D ≈? 对水平角的影响："6.0≤ε 对高差的影响：R D h 2/2=? 6.测量工作的基本概念。 测量工作的原则：从整体到局部、先控制后碎部；步步检核。 测量工作的内容：地形图测绘，施工测量。 三、习题与思考题 1.何谓大地水准面？它在测量工作中起何作用？ 答：静止平衡状态下的平均海水面, 向大陆岛屿延伸而形成的闭合水准面。 特性: 唯一性、等位面、不规则曲面； 作用：测量野外工作的基准面。
习题 1 1.1 判断下列说法是否正确 1.一般来说，零件的实际尺寸愈接近公称尺寸愈好。（×） 2.公差通常为正，在个别情况下也可以为负或零。（×） 3.孔和轴的加工精度愈高，则其配合精度也愈高。（√）(有争议，第一版答案为×) 4.过渡配合的孔轴结合，由于有些可能得到间隙，有些可能得到过盈，因此，过渡配合 可能是间隙配合，也可能是过盈配合。（×） 5.若某配合的最大间隙为15μm，配合公差为41μm，则该配合一定是过渡配合。（√） 1.2 填空 1. 国标规定的基本偏差孔、轴各有 28 个，其中H为基准孔的基本偏差代号， 其基本偏差为 EI ，且偏差值为 0 ；h为基准轴的基本偏差代号，其基本偏差为 es ，且偏差值为 0 。 2. 国标规定有基准孔和基准轴两种配合制度，一般应优先选用基准孔，以减少定尺寸刀具和量具的规格、数量，降低生产成本。 3. 国标规定的标准公差有20 级，其中最高级为 IT01，最低级为 IT18级，而常用的配合公差等级为 IT5_—IT12 。 4. 配合种类分为间隙配合、过渡配合和过盈配合三大类，当相配合的孔轴需有相对运动或需经常拆装时，应选间隙配合。 1.3 试根据题 1.3表中的已知数据，填写表中各空格，并按适当比例绘制各孔、轴的公差带图。题 1.3 表单位：mm 1.4 根据题1.4表中的已知数据，填写表中各空格，并按适当比例绘制各对配合的尺寸公差带图和配合公差带图。 题 1.4 表单位：mm 查表确定下列公差带的极限偏差
⑴φ25f7（020.0041.0--） ⑵φ60d8（100.0146.0--） ⑶φ50k6（018.0002.0++） ⑷φ40m5（020 .0009.0++） ⑸φ50D9（142.0080.0++） ⑹φ40P7（017.0042.0--） ⑺φ30M7（0 021.0-） ⑻φ80JS8（±0.023） 1.6 查表确定下列各尺寸的公差带的代号 ⑴ 轴φ18-0 011.0 h6 ⑵ 孔φ120 + 087.00 H9 ⑶ 轴φ50050.0075.0--e7 ⑷ 孔φ65005 .0041.0+-M8 1.7 某配合的公称尺寸为φ25mm ，要求配合的最大间隙为+0.013mm ，最大过盈为 －0.021mm 。试决定孔、轴公差等级，选择适当的配合（写出代号）并绘制公差带图。 解：⑴ 选择公差等级 由T f =｜X max －Y max ｜=T h ＋T S 得：T h ＋T S =｜13－(-21)｜= 34（μm ） 查表1.4知：IT 7=21μm ，IT 6=13μm ，按工艺等价原则，取孔为IT 7级，轴为IT 6级，则：T h ＋T S =21＋13= 34 (μm) 符合设计要求。 ⑵ 选择基准制 由于没有其他条件限制，故优先选用基孔制，则孔的公差带代号为：φ25H 7(+021 .00 ) ⑶ 选择配合种类，即选择轴的基本偏差代号 因为是过渡配合，故轴的基本偏差应在j ～m 之间，且其基本偏差为上偏（ei ）。 由X max = ES －ei 得：ei =ES －X max =21－13=+8(μm) 查表1.5选取轴的基本偏差代号为m (ei =+8μm )能保证X max 的要求，故轴的公差带代号为：φ25m 6(021 .0008.0++) 。 ⑷ 验算： 所选配合为φ25H 7/m 6 ，其： X max =ES －ei =21－8=＋13μm Y min =EI －es =0－21=-21μm 在＋0.013mm ～－-0.021mm 之间，故所选符合要求。 1.8 某配合的公称尺寸为φ30mm ，按设计要求，配合的过盈应为－0.014～－0.048mm 。试决定孔、轴公差等级，按基轴制选定适当的配合（写出代号）。 解：⑴ 选择公差等级 由T f =｜Y min －Y max ｜=T h ＋T S 得：T h ＋T S =｜-14－(-48)｜= 34（μm ） 查表1.4知：IT 7=21μm ，IT 6=13μm ，按工艺等价原则，取孔为IT 7级，轴为IT 6级，则：T h ＋T S =21＋13= 34 (μm) 符合设计要求。 ⑵ 选择基准制 要求选用基轴制，则轴的公差带代号为：φ30h6(-0 013.0) ⑶ 选择配合种类，即选择孔的基本偏差代号 因为是过盈配合，故孔的基本偏差应在P ～ZC 之间，且其基本偏差为上偏差（ES ）。 由Y min = ES －ei 得：ES = Y min +ei = -14－13= -27(μm) 查表1.6选取孔的基本偏差代号为S(ES =-27μm )能保证Y min 的要求，故孔的公差带代号为：φ30S7(027 .0048.0--) 。
1．什么叫大地水准面它有什么特点和作用 2．什么叫绝对高程、相对高程及高差 3．测量上的平面直角坐标系和数学上的平面直角坐标系有什么区别 4．什么叫高斯投影高斯平面直角坐标系是怎样建立的 5．已知某点位于高斯投影6°带第20号带，若该点在该投影带高斯平面直角坐标系中的横坐标y ＝-306579.210m ，写出该点不包含负值且含有带号的横坐标y 及该带的中央子午线经度0L 。 6．什么叫直线定线标准方向有几种什么是坐标方位角 7．某宾馆首层室内地面±的绝对高程为45.300m ，室外地面设计高程为-l.500m ，女儿墙设计高程为+88.200m ， 问室外地面和女儿墙的绝对高程分别为多少 8．已知地面上A 点的磁偏角为-3°10′，子午线收敛角为+1°05′，由罗盘仪测得直线AB 的磁方位角为为63°45′， 试求直线AB 的坐标方位角=AB α 并绘出关系略图。 答案： 、 1．通过平均海水面的一个水准面，称大地水准面，它的特点是水准面上任意一点铅垂线都垂直于该点的曲面，是一个重力曲面，其作用是测量工作的基准面。 2．地面点到大地水准面的垂直距离，称为该点的绝对高程。地面点到假设水准面的垂直距离，称为该点的相对高程。两点高程之差称为高差。 3．测量坐标系的X 轴是南北方向，X 轴朝北，Y 轴是东西方向，Y 轴朝东，另外测量坐标系中的四个象限按顺时针编排，这些正好与数学坐标系相反。 4、假想将一个横椭圆柱体套在椭球外，使横椭圆柱的轴心通过椭球中心，并与椭球面上某投影带的中央子午线相切，将中央子午线附近（即东西边缘子午线范围）椭球面上的点投影到横椭圆柱面上，然后顺着过南北极母线将椭圆柱面展开为平面，这个平面称为高斯投影平面。所以该投影是正形投影。在高斯投影平面上，中央子午线投影后为X 轴，赤道投影为Y 轴，两轴交点为坐标原点，构成分带的独立的高斯平面直角坐标系统。 5．Y=+(-306579.210m+500000m)=.790。 ? =?-?=11732060L 6．确定直线与标准方向的关系（用方位角描述）称为直线定向。标准方向有真子午线方向、磁子午线方向、坐标纵轴（X 轴）方向。由坐标纵轴方向（X 轴）的北端，顺时针量至直线的角度，称为直线坐标方位角 7．室内地面绝对高程为：43.80m.女儿墙绝对高程为：133.50m 。 8．/ AB 3059?=α
