斜井提升绞车设计选型
第4章
斜井提升4.1
斜井提升本章主要介绍平车场双钩系列提升机循环周期的运动学分析和计算
4.1.1平场双钩列车吊装运动学分析图1-1。开始时，井口平车场空车线上的空车由井口推进器以a0加速至v0=1.0m/s的低速并向下推动同时，井底装载着重型卡车。所有重型卡车进入井筒后，绞车加速至最大提升速度VM，速度为a1。以同样的速度向井口跑去当空列车运行至井底时，绞车将减速a3，将其从VM降至v0。当空车进入井底时，它会减速并停下来与此同时，井口平台上的重型列车正在惯性前进。当到达摘钩位置时，摘下沉重的车串，将车串挂在上方，此时，井下摘钩完成打开井口空车管线上的塞子，继续下一个循环。

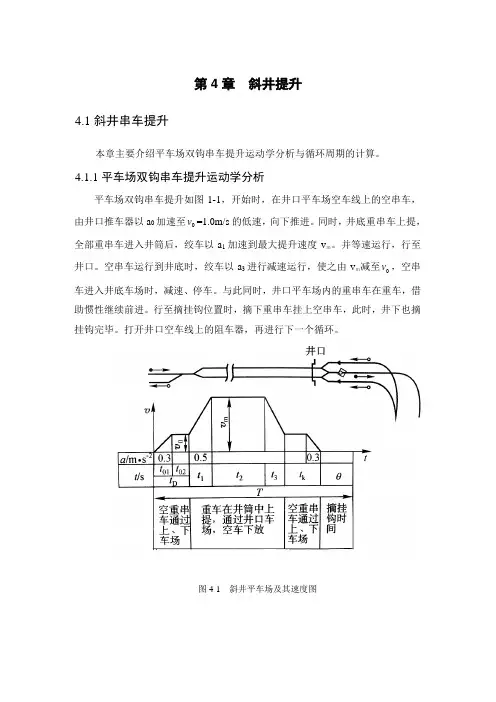

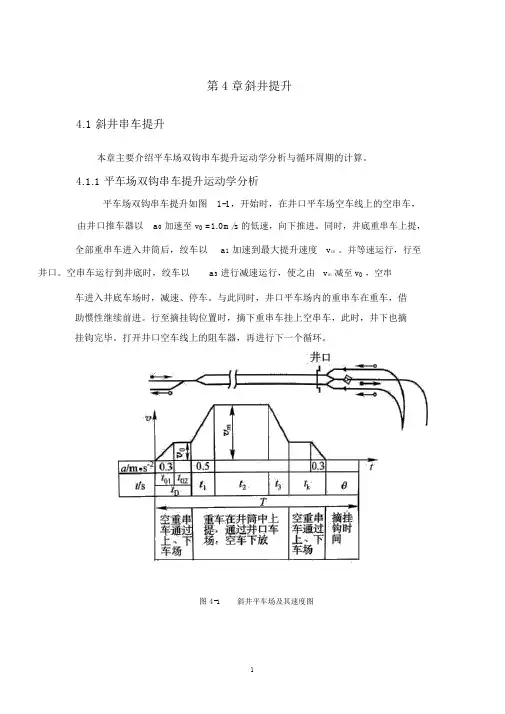

图4-1斜井平车场及其速度图
4 . 1 . 2
系列斜井的运动学计算根据《煤矿安全规程》，使用矿车提升物料时最大允许速度VM ≤ 5 m/s，在斜井和巷道提升人员时加速度a1和减速度A3 ≤ 0.5 m/s2在该示例中，初始最大速度VM = 4.7 m/s，初始加速度A0 = 0.3 m/S2，主加速度a1 = 0.5 m/S2，主减速度a3 = 0.5 m/S2，
车内速度v0 = 1.0 m/s，图1-2显示了各阶段
的运行速度计算图。图4-2显示了各阶段
4.1.3一次性提升循环时间T
(1)的运行速度计算图。速度图中各阶段的运行时间和距离计算如下:初始加速时间0.3等速行驶l02 = LD-l01 = 30-1.67 = 28.33米等速时间t02 =
l0228.33 = = 28.33秒v01.0 TD = t01+t02 = 3.33+28.33 = 31.66秒(2)列车离开井底后的主加速阶段:主加速时间t1 =
vm？v03.8？1.0 = = 5.6秒10.5主加速冲程L1 =
t1(虚拟机？v0)5.6？(3.8？1.0)= 13.44 m22(3)等速运行阶段:等速冲程L2 = l-(LD+L3+L1)= 860-(30+2×13.44)= 803.12米(公式中L3=L1)，其中l-提升偏斜长度，l = LD+lt+lk = 30+800+30m = 860 MLT-井筒偏斜长度，800米等速时间T2 =
升2803.72 = = 170.9秒虚拟机4.7 (4)以下减速，匀速，减速阶段与重型车辆开始匀速一致。即
T3 = t1 = 5.6 s
tk = TD = 31.66 s
L3 = l1l 4 = l02 l5 = 101
(5)挂钩时间为
θ=25 s
(6)一次性提升周期时间:
t = TD+t1+T2+T3+tk+？= 31.66+5.6+170.9+5.6+31.66+25 = 270.42 s
，其中井底平车场的LD-长度，即从井底到井底尾车停放点的距离，通常为25 ~ 35m，取决于一次拉动
199辆列车的数量，LD = 30m在本例中被选中；
Lk-井口站的长度，即从道岔到重型列车后车厢停车点的距离，
一般为25米至30米，Lk = 30m米；在这个例子中；
？——摘钩时间，一般取XXXX年生产能力an = 10万t/a；c)块煤容重:1.4t/m3，煤矸石容重:1.7t/m3d)煤矸石量按原煤产量的30%计算；
e)年工作日A=330天，每天3班，日净晋升时间t = 10hf)吊装方法为平场双钩串列小车吊装
g)矿车形式:选用MGC 1.1-6型固定厢箱式矿车，单节矿车质量为592kg；单台矿车载重量:1 ~ 1.8t单节电车的长度:XXXX年产量要求计算电车的数量(1)小时的起重能力msh？咖啡厅
？1.25？1.2？100000
330？10 =45.5 t/h
型
安矿年产量(t/a)；
c-提升工作的不均匀系数，有底煤仓时c = 1.1 ~ 1.15，无底煤仓时c = 1.2
；当矿井中有两套提升设备时，c = 1.15当只有一套起重设备时，c = 1.25
af-提升设备的富集系数，一级主提升设备为1.2；br-每年的工作日数；
t-每日促销时间；
(2)一次性提升量
米？Tmsh
360045.5？270.42？
3600 = 3.42吨(3)一次提升的矿车数量
n1？M m1 =3.42=3.42t乘n1 = 4
1？-当倾角小于20°时，载荷系数？= 1；当倾角为21° ~ 25°，256°+°~ 30°时，？= 0.85 ~ 0.8；？= 0.95 ~ 0.9；当倾角为25°
°时？？-煤的松散密度，t/m3；
v-矿车有效容积，m3
合计矿车总数取n=4 2)根据矿车连接器的强度检查矿车
60？103 n2？g(m1？mz1)(原罪？？f1cos？)60？103 =
10？？1000？592？？sin17？？0.015cos17？？=12.3
四舍五入到n2=12，因为n1
