本文作者将利用GCL8.0完成工程的步骤进行了完整的讲解，这些步骤对于初学者有很大的帮助。同时，作者在讲解每个步骤时都提到了一些需要注意的关键点和实用的技巧，这些对于应用软件一段时间的朋友也会有较大的帮助。软件应用的精华就在于对细节的把握和处理，相信大家通过这种不断的分享和

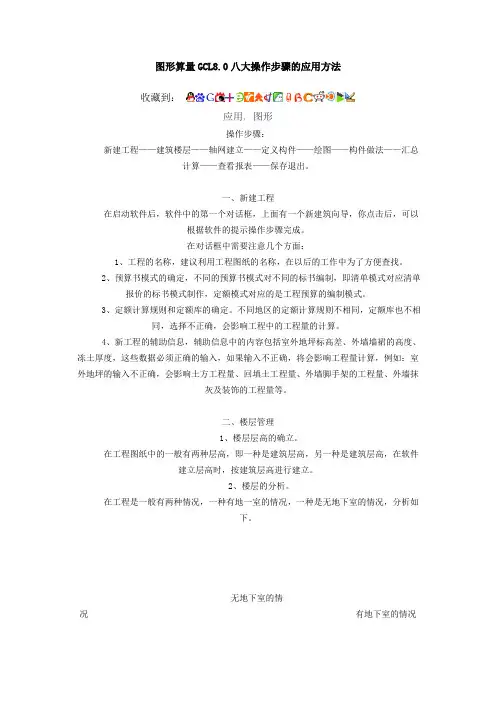

新建工程——设置楼层——轴网建立——定义构件——绘图——构件做法——汇总计算——查看报表——保存退出。
一、新建工程
在启动软件后，软件中的第一个对话框，上面有一个新
1、工程的名称，建议利用工程图纸的名称，在以后的
2、预算书模式的确定，不同的预算书模式对不同的标书编制，即清单模式对应清单报价的标书模式制作，定额模式对应的是工程预算的编制模式。
3、定额计算规则和定额库的确定。不同地区的定额计算规则不相同，定额库也不相同，选择不正确，会影响工程中的工程量的计算。
4、新工程的辅助信息，辅助信息中的内容包括室外地坪标高差、外墙墙裙的高度、冻土厚度，这些数据必须正确的输入，如果输入不正确，将会影响工程量计算，例如：室外地坪的输入不正确，会影响土方工程量、回填土工程量、外墙脚手架的工程量、外墙抹灰及
二、楼层管理
1、楼层层高的确立。
在工程图纸中的一般有两种层高，即一种是建筑层高，另一种是建筑层高，在软件建立层高时，按建筑层高进行建立。
2、楼层的分析。
在工程是一般有两种情况，一种有地一室的情况，一种是无地下室的情况，分析如下
3、当楼层构件的标高不相同时，楼层的层高按构件最高标高处为分界线建立楼层层高，在绘制构件的时候，就不会出现超高的情况，你只需利用构件编辑属性把相应的构件标高或者高度修改。
4、基础层高的确定。
第一种情况，没有地下室时，基础层高指的从基础垫层的下皮到正负零的高度为基础层的层高。第二种情况，当有地下室的情况，指的从基础的垫层的下皮到地下室室内地坪分界线处的高度为基础层的高度。
5、楼层编码。
基础层楼层编码由“０”代替，地下室楼层编码由负数表示。地上层数由正数表示。标准层的格式由以下几种方式：１～５、１－５，１、２、３、４、５，１，２，３，４，５。当不连续时，需要利用逗号或者“、”表示，例如：１、３、５。
6、子楼层的说明。
1)、子楼层不支持楼层的排序功能。
2)、子楼层中的构件与主楼层中的构件不会扣减关系。
3)、子楼层不支持三维显示功能。
三、轴网建立
1、轴网类型
在软件中轴网类型分为三种主轴网和辅助轴线。
正交轴网指的X方向“水平”和Y方向“垂直”方向的轴线交角为90度的轴网。
圆弧轴网指的是开间方向由角度表示，进深方向由弧线半径差值表示的一种轴网。角度有正负之分，正值逆时旋转，负值顺时旋转。
斜交轴线指的开间方向“水平”和Y方向“垂直”方向盘的轴线交角不为90度，但轴线之间的夹角为“0、180、360及其倍数。
2、类型选择的说明
下开间：指的开间方向轴线数据，轴线的编号在图纸的下方。
上开间：指的开间方向的轴线数据，轴线的编号在图纸的上方。
左进深：指的垂直方向的进深轴线之间的数据，轴线的编号在图纸的左方。
右进深：指的垂直方向的进深轴线之间的数据，轴线的编叼在图纸的右方。
在工程蓝图中，只有一个整体的轴网，在利用软件的时候，需要根据实际情况，按轴网的分类建立，利用插入点或者偏移功能把轴网画入。
3、轴网中的轴号自动排序功能的应用
指的在把轴距中只输入轴线之间的距离，对于轴号不同软件编制，你只要把上下开间和左右进深的两方数据输入后，点击两次，即开间方向一次，进深方向一次。
四、绘图输入
在绘图输入之前，应当按图纸把相应的构件进行定义说明，在定义构件时，可以利用构件管理对话，对于图纸上的构件进行编制，在编制时，按以下建议进行建立构件：
1、尽可能利用工程量纸上给定的名称进行定义，在构件做法中，可以明确的查找到构件。
2、当图纸中没有构件的名称时，一般按使用的位置进行定义，例如：墙体，可以根据内外墙进行定义和描述，WQ37或者NQ24等。
3、在结构复杂的情况，构件的名称也可以根据标高和高度的简要的名称备注编制，在绘图中，可以很明确的查找到构件，不需利用属必查看构件。
绘图顺序的确定
绘图顺序的确定可以根据结构和类型的区分进行有次序的绘图，可以提高绘图的效率。
首先，根据楼层的顺序定义绘图顺序，一般按照从“首层——第二层——标准层——顶层——地下室——基础层”的绘图顺序进行绘图。
根据施工顺序进行绘制，“主体——基础——二次建筑——装饰——零星构件”，主体构件包括“墙、门、窗、过梁、柱、梁、板、楼梯构件，基础包括“独立基础、条形基础、满基、桩基、基础梁等。二次建筑包括“散水、台阶、阳台、栏板、挑檐、雨篷、屋面。装饰包括房间装饰和单墙面装饰。
根据结构类型进行定义绘图顺序
纵向构件：
先画柱墙，然后墙上连梁，门窗洞，过梁，构造柱和暗柱。
横向构件：
梁，最后画板，板负筋，板受力筋，板洞。
梁画的顺序要至上而下，自左向右。
其实先画什么都无所谓，画完后的钢筋量都不会有太大问题。不过按照顺序会简单一些。
