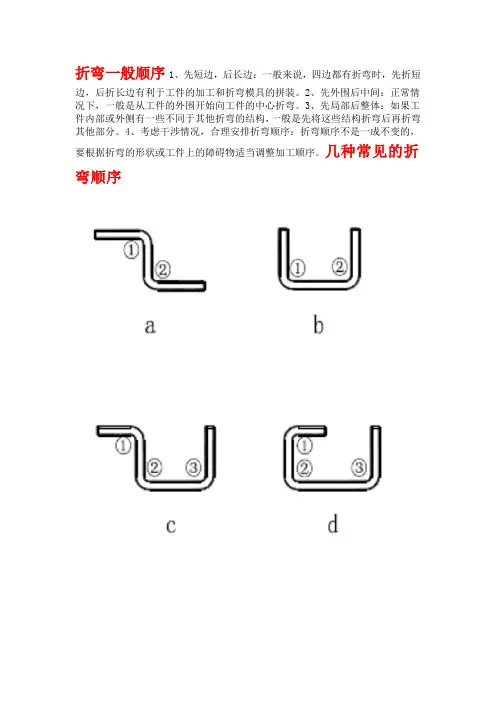

*钣金折弯件的结构设计原则
1、板件最小弯曲半径
板件弯曲时，若弯曲处的圆角过小，则外表面容易产生裂纹。若弯曲
圆角过大，因受到回弹的影响，弯曲件的精度不易保证。为此规定最小弯
曲半径。见表。
4.1——￡图
2、弯曲的直边高度不宜过小，否则不易成形足够的弯矩，很难得到形状准确的零件。其值h >R+2t方可。见图二。
3、弯曲边冲孔时，孔边到弯曲半径R中心的距离L不得过小，以免弯曲成型后会使孔变形。其值L>2t方可。见图三。
*
4、当a v R时，弯曲后，b面靠a处仍然有一段残余圆弧，为了避免残
余圆弧，必须使a >R
4?Il工
5、在U形弯曲件上，两弯曲边最好等长，以免弯曲时产生向一边移位。
如不允许，可设一工艺定位孔。如图五
工艺孔
A A
A—A
6、防止侧面（梯形）弯曲时产生裂纹或畸形。应设计预留切槽，或将根部改为阶梯形。槽宽K>2t,槽深L A t+R+K/2 。
-
*
7、防止圆角在弯曲时受压产生挤料后起皱，应设计预留切口。如室外 机侧板（上端、下端）圆角处切口形式。
4.1-10b
图
8-10
t ooI — S I
等
R15- 17
* 8、防止弯曲后，直角的两侧平面产生褶皱，应设计预留切口
41 —11 图
9、防止弯曲后，产生回弹的切口形式。
10、防止冲孔后，弯曲产生裂纹的切口形式。
4A —13 图
11、防止弯曲时，一边向内产生收缩。可设计工艺定位孔，或两边同时 折弯，还可用增加幅宽的办法来解决收缩问题。
12
、弯成直角的搭接形式。
44 — 14
