稀土合金钢09Cr2AlMoRE选材导则 稀土合金钢09Cr2AlMoRE选材导则 09Cr2AlMoRE是在抗H2S专用低合金钢12Cr2AlMoV的基础上，发展起来的高科技新钢种，具有优良的耐腐蚀性能。09Cr2AlMoRE 钢管材和锻件已于2001年5月9日通过了全国压力容器标准化委员会的技术评审，板材也将于年底申报评审。目前可以为用户提供换热器、空冷器、塔器、塔盘和容器等产品。 本着为产品和用户负责的态度，特制定本导则。 一．09Cr2AlMoRE与12Cr2AlMoV相比，特点如下： 1. 09Cr2AlMoRE板材及焊缝的冲击韧性(AKV)比12Cr2AlMoV提高40%以上。 2.09Cr2AlMoRE焊接性能明显改善，预热温度和热处理温度均比12Cr2AlMoV低。 3.具有优良的耐腐蚀性能，在3%HCl、80℃; 50%H2SO4、70℃以及在979ppmH2S、100℃的模拟腐蚀试验中，09Cr2AlMoRE均比12Cr2AlMoV和不含稀土的08Cr2AlMo优越得多（见荆门石化研究院腐蚀试验报告）。经720小时H2S恒载荷应力腐蚀试验，09Cr2AlMoRE恒负荷拉伸应力腐蚀试验的临界拉伸断裂应力值σth=0.75σs,远高于美国腐蚀工程师协会NACE MR0177-96中规定的σth≥0.45σs的要求。 4.目前已开发出与09Cr2AlMoRE相匹配的氩弧焊丝、焊条、埋弧自动焊焊丝，而12Cr2AlMoV只能选用并不十分配套的热317焊条。 由于换热器管头用手工电弧焊的潜在缺陷较多，故目前均改为自动氩弧焊或手工氩弧焊焊接，两遍成型。焊接型式分平焊和角焊两种：平焊为第一遍自熔，第二遍填丝，其熔深可达到3mm；角焊为两遍填丝成型，焊肉高度为3~4mm。 二．09Cr2AlMoRE选材导则： 1. 液体介质中的Cl－： 09Cr2AlMoRE适应在100℃以上 Cl－≤200ppm；40℃以下Cl－≤4000ppm的环境中使用，Cl－对钢材的腐蚀形态表现为点蚀和坑蚀，奥氏体不锈钢如18-8、321、316L都对 Cl－极为敏感，即使10 ppm以下也容易导致应力腐蚀开裂。而09Cr2AlMoRE在Cl－存在的情况下仍具有良好的抗应力腐蚀性能，但 Cl－含量
铽镝铁合金稀土致伸缩材料（GMM） 铽镝铁合金是一种新型的稀土超磁致伸缩材料（GMM），因其诸多优良特性，在各行各业的新产品开发中具有广阔的应用前景，必将带来深远的影响力。 铽镝铁合金具有一系列优良的性能:磁致伸缩系数大大，比纯Ni大50倍，比PZT材料大5-25倍。磁致伸缩时产生的推力很大，直径约10mm的铽镝铁棒材，磁致伸缩时产生约200公斤的推力；能量密度高，其能量密度比Ni基合金大400～800倍，比PZT大14～30倍；能量转换效率(用机电祸合系数表示)高达70%，而Ni基合金仅有16%。PZT材料仅有0-60%；其曲线线性好，弹性模量随磁场而变化，可调控；响应速度快，达到10-6秒；频率特性好，可在低频率(几十至1000赫兹)下工作，工作频带宽；可在低场(几十至几百奥斯特)下工作；工作电压低，可在几伏至100伏电压下工作，可用电池驱动，而PZT的电极化电压在2kV/mm 以上，有电击穿危险；稳定性好，可靠性高，其磁致伸缩性能不随时间而变化，无疲劳，无过热失效问题。另外，与PZT陶瓷相比，超磁致伸缩材料在低场大功率传感器上也具有不可替代的地位。超磁致伸缩材料在声纳的水声换能器技术，电声换能器技术、海洋探测与开发技术、微位移驱动、减振与防振、减噪与防噪系统、智能机翼、机器人、自动化技术、燃油喷射技术、阀门、泵、波动采油等高技术领域有广泛的应用前景。 类似牌号：Terfenol-D，GMM，TbDyFe 目前铽镝铁合金在国内应用仍处于起步阶段，今有少数单位具有生产能力。A-ONE是目前国内可以供应铽镝铁合金产品最全的生产厂家之一。 苏州埃文特种合金可提供铽镝铁合金产品规格： 圆柱形，直径4～50mm，长度≤200mm 长方体：长宽2~35mm，高2~100mm 圆环：外径8~50mm，壁厚2~4mm，长度2~100mm 圆片：直径4~50mm，最小厚度1mm 方片（矩形片）:最薄1mm 层叠片：直径10~50mm，长5~100mm，最小层叠厚度2mm 粉末：协商供应 品牌：A-ONE 供货能力：有长期稳定的批量生产能力，月产量可达80～120kg。 部分规格有库存现货。没有MOQ，只要有需求就可以供货。 铽镝铁合金作为一种新型的稀土超磁致伸缩材料，其室温下的磁致伸缩应变量（磁致伸缩系数）之大是以往任何场致伸缩材料所无法比拟的。它比传统的镍钴（Ni-Co）等磁致伸缩合金的应变量大几十倍，是电致伸缩材料的五倍以上。可高效地实现电能转换成机械能，传输出巨大的能量。在10-5～10-6秒的极短时间内，精密、稳定地形成与磁场静、动态特性相匹配的无滞后型响应。其响应稳定，速度敏捷，使铽镝铁合金作为驱动元件的机械系统反应滞后时间显着降低，这也是铽镝铁合金元件在交变磁场中快速产生伸缩应变响应的重要特性，从而使它在工业的科技开发中作为执行元件、控制元件、敏感元件得到了越来越广泛的应用 稀土超磁致伸缩材料在声学领域的应用成果之一，是平板扬声器技术。平板扬声器（Flat panel technology）具有优异的频响特性和音质，可以产生360度的声场，几乎穿越任何平面，开辟了设计各种新型扬声器的可能性。 把稀土超磁致伸缩材料元件用于微位移机构，可以快速、精确、稳定地控制复杂的位移运动。
稀土中间合金及其应用 稀土元素与一种或数种其他元素组成的具有金属特性的物质，又称母合金。一般包括混合稀土金属、硅基稀土复合铁合金和以稀土或钇为基的二元稀土中间合金。 稀土中间合金的基本用途是作稀土添加剂。它的生产方法视原料情况和使用要求而定，主要有熔合法、熔盐电解法、金属热还原法和粉末冶金法(见稀土合金制取)。 一、简史 1908年含铁30％的打火石问世，这是稀土合金的首次应用。1922年美国矿务局(U.S.BureauofMines)首先在钢中添加稀土。从50年代起，含铁5％的铈组混合稀土金属广泛用于钢铁冶金，生产球墨铸铁和汽车用高强度低合金钢。60年代美国钒公司(VanadiumCorp.)和钼公司(MolycorpInc.)研制成功被欧美等一些国家称作稀土硅化物的稀土硅铁合金。1968～1974年期间，由于稀土硅化物的价格按稀土金属含量计比电解法生产的混合稀土金属低58％，致使混合稀土金属在钢铁冶金中的应用地位逐渐被稀土硅化物所取代。1972年稀土硅化物在美国冶金领域中的用量占稀土在该领域中用量的90％。1974年稀土硅化物的消费量相当于6000t的混合稀土金属。从70年代中期起，受世界钢市场和炼钢新技术的影响以及稀土硅化物在炼钢中的熔合能力欠佳，特别是合金生产费用增加而导致价格上涨等因素，致使稀土硅化物在钢中的消费量在80年代初下降到15％。到80年代末，用于高强度低合金钢的稀土中，稀土硅化物的占有率不到10％。 1948年英国研究人员首先用火石合金与硅铁一起处理生铁得到了球墨铸铁。1952年美国联合碳化物公司(UnionCarbideCorp.)在镁硅铁球化剂中配入铈处理铁水取得成功，从而导致了稀土镁硅铁合金的诞生。 前苏联在钢铁冶金中最先应用混合稀土金属和铈铁，70年代开始广泛试制稀土硅铁合金和含镁、钙、锶、钡及稀土的复合铁合金。 1956年中国科学院上海陶瓷冶金研究所研制成功用电硅热法从含RE2O34％～6％的包头钢铁公司的炼铁高炉渣中冶炼稀土硅铁合金的方法，这是世界上首次在电弧炉内用硅铁还原稀土氧化物生产稀土硅铁合金，并于1958年在内蒙古的包头市开始了工业化生产。70年代又先后开发了用碳热法生产稀土硅铁合金和抗球化衰退能力强的钇组稀土硅铁合金的方法。经历20多年的提高与发展，在80年代初稀土硅铁合金及稀土镁硅铁合金产量成为当时中国稀土工业产品中产量最大的稀土产品，大大促进了中国球铁工业的发展。1988年上述两种产品的产量按稀土氧化物计达到4500t。80年代中期，作为球化剂、蠕化剂及孕育剂的稀土复合铁合金产品开始进入系列化、标准化和商品化。80年代后期，中国又开发用熔盐电解法和金属热还原法生产RE-Al、RE-Mg、Nd-Fe、Y-Fe、Y-Mg及Y-Al 等二元合金，用于稀土功能性材料的研究开发。 二、混合稀土金属 由几种或十几种稀土金属自然组成具有金属特性的物质。常用的有铈组混合稀土金属、富铈混合稀土金属和富镧混合稀土金属。 铈组混合稀土金属 按外来译音又称米什金属，是人们最早应用而又常用的稀土金属合金。基本的稀土成分是镧、铈、镨和钕，根据不同的矿物原料制得的铈组混合稀土金属，其稀土元素配分范围为Ce45％～48％、La17％～30％、Pr4％～8％、Nd10％～18％，其他稀土元素1％～6％。工业产品纯度一般含RE96％～99.5％和Fe0.5％～5％，其他杂质元素为硅、钙、镁和铝。铈组混合稀土金属的密度、熔点与沸点分别为6300～6600kg/m3、1089～1163K和3673～3973K。铈组混合稀土金属主要用于生产打火石、钢及有色金属合金的变性处理和微合金化，80年代的新用途是制造廉价的稀土永磁体和生产金属钐的还原剂。铈组混合稀土金属一般用熔盐电解法生产。 富铈混合稀土金属 含铈高的稀土混合金属，一般铈占稀土总量的50％～60％，含La18％～28％、Pr4％～6％和Nd12％～20％，稀土品位为97％～99.7％。一些特殊富铈混合稀土金属的含铈量占稀土总量的90％，
稀土在钢中的应用 朱兆顺张建 武钢集团鄂钢公司技术部，湖北省鄂州市 436002 摘要：本文简要的分析了稀土在钢铁冶金中的应用。用稀土这个高技术材料来强化和提升钢铁传统产业，在低合金钢、合金钢中加入微量稀土，提高钢质增强国际竞争力，把稀土的资源优势转化为钢材的品种优势和经济优势，具有十分重大的意义。 关键字：稀土，微合金化，弥散硬化，稀土铌重轨 1.稀土的分类 根据稀土元素原子电子层结构和物理化学性质，以及它们在矿物中共生情况和不同的离子半径可产生不同性质的特征，十七种稀土元素通常分为二组。 轻稀土（又称铈组）包括：镧(La)、铈(Ce)、镨(Pr)、钕(Nd)、钷(Pm)、钐(Sm)、铕(Eu)、钆(Gd)。 重稀土（又称钇组）包括：铽(Tb)、镝(Dy)、钬(Ho)、铒(Er)、铥(Tm)、镱(Yb)、镥(Lu)、钪(Sc)、 钇(Y)。 2.稀土金属的某些物理特性 表1
3.稀土的用途 由于稀土元素的特殊性质，决定了稀土的用途。钢铁工业中应用的主要是稀土硅铁合金(含轻稀土混合金属20％～45％)，稀土硅铁镁合金(稀土金属6％～25％，镁7％～12％)，重稀土硅铁合金(含钇类混合稀土60％以上)。混合稀土金属(含轻稀土95％以上)，富铈或镧的稀土硅铁合金(Ce占70％或La占50％以上)。其中炼钢生产中最常用的有两种，一是稀土合金，块状稀土硅铁合金，以前用于大包投入，大包压入，粉状一般用于大包内喷粉、模铸中注管喷粉等方法加入钢中；二是混合稀土金属，制成(φ0.5mm～φ2mm)或棒(≥φ2mm)，丝用于钢包、中注管或连铸结晶器，使用喂丝机喂入钢中，棒采用模内吊挂的方法熔入钢中。稀土金属包芯线作为线性添加材料的新品种，由于喂丝技术在炼钢生产中的广泛应用，必将得到进一步的发展。 4.稀土在钢中的作用机理 4.1微合金化作用 稀土元素的微合金化作用初步认定主要是稀土原子在晶界上偏聚与其它元素交互作用，引起晶界的结构、化学成分和能量的变化，并影响其它元素的扩散和新相的成核与长大，最终导致钢组织与性能的变化。钢中稀土金属含量因不同钢种，不同冶炼方法和不同的稀土加入方法而有很大差异。稀土强化晶界，阻碍晶间裂纹的形成和扩展，有利于改善塑性尤其是高温塑性；稀土能抑制动态再结晶、细化晶粒和沉淀相尺寸并促进铁素体中Nb（C、N），（Nb、Ti）（C、N）和V（C、N）的析出；溶解的稀土可改变渗碳体的组成和结构并使碳化物球化、细化和均匀分布。 4.2与其它有害元素的作用 一定量(量的多少还需进一步测算)的稀土可以与钢中磷、砷、锡、锑、铋、铅等低熔点有害元素相作用。一方面，稀土可以与这些杂质形成熔点较高的化合物；另一方面，还能抑制这些夹杂在晶界上的偏祈。例如，钢存在热脆性，是由于钢中有一些低熔点的金属元素，当把稀土加入钢液中，生成高熔点金属化合物，不熔于钢中而进入炉渣，起到净化作用，使钢中杂质减少，从而克服了热脆性。 4.3稀土元素的脱硫、脱氧 热力学分析和大量有关钢中稀土夹杂研究表明，钢中[O]、[S]含量在一定范围内，钢液中加入稀土时，极易生成稀土的氧硫化物。当钢中氧含量降至201ppm以下时、加入钢液中的稀土首先形成RE203S型夹杂物，而后形成RE3S4或RES型的硫化物，这些硫化物可能包裹在氧硫化物外围，组成复合夹杂物或稀土硅酸盐化合物，它们熔点高且非常稳定，显球状，钢液经过适当的镇静之后，这些稀土氧化物、硫化物或稀土硅酸盐化合物将从钢中排除，从而净化了钢液。稀土在钢中的作用90％是通过对硫化物形态的控制来实现的。当RE/S为2.7-3.0时，硫化物形态控制效果达到最佳状态。 4.4捕氢作用 稀土能吸收大量的氢，可以制成储氢材科，稀土加到钢中，可以抑制钢中氢引起的脆性和白点。已有研究表明，稀土有降低氢的扩散系数，延缓氢在裂纹尖端塑性区的富集，从而使裂纹扩展的孕育期和断裂时间延长因此，稀土有抑制钢的氢脆作用。 4.5弥散硬化作用 向钢液中喷吹稀土氧化物(CeO2)粉剂，可以提高钢的强度和韧性，降低脆性转变温度提高钢的持久强度。其原因是一方面 CeO2可以作为结晶核的细化铸态晶粒；另一方面，弥散分布的CeO2质点可以提高晶界对位错运动的阻力。 4.6变性夹杂 稀土加入钢液中生成球状稀土硫化物或硫氧化物，取代容易形成的长条状MnS夹杂，使硫化物形状得到控制，提高了钢的热塑性，特别是横向冲击韧性，改善钢材的各向异性。稀土使棱角状高硬度的氧化铝夹杂转为球状硫氧化物及铝酸稀土，有利于提高钢的疲劳性能。 5.稀土对钢材性能的影响
中频炉球墨铸铁生产中的稀土球化剂的选择 2012-05-08 13:47 1。球化剂及球化元素在球墨铸铁生产中的作用 内容导读：尽管国内外球化剂的种类很多，但在我们国内目前应用最多的还是稀土镁类合金，现主要论述该类合金及其球化元素的作用。球化元素及反球化元素 1球化元素的作用 所谓球化元素是指那些能够促进石墨球状化、使石墨球生成或增加的元素。球化元素一般有以下共同性质：(1)元素最外电子层上有一个或两个价电子，次内层有8个电子。这种电子结构使元素与硫、氧和碳有较强的亲和力，反映产物稳定，能显著减少贴水中的硫和氧。(2)元素在铁水中溶解度低，凝固过程中有显著偏析倾向。(3)虽然和碳有一定亲和力，但在石墨晶格内溶解度低。根据以上特点，Mg,Ce,Y,Ca属于有效球化元素。 一是在铁水中蒸气压力高，使铁水佛腾。镁的原子量和密度比铁水小，熔点650度，沸点1108度，在铁水的处理温度下，镁产生的蒸气压力很高(超过1Mpa).镁的熔解热为21J/g,蒸发潜热为406J/g。因此，镁加入铁水时，要产生汽化，使铁水翻腾。二是与硫、氧有很强的亲和力。所生成的MgO和MgS熔点高，密度也远小于铁，容易与铁水分离，因此镁处理后的铁水，硫和羊的含量都很低；三是在铁水凝固过程中有偏析于石墨的倾向，当其在铁水中的残留量超过0.035%时，使末就可以球化，但当镁残留量超过0.07%时，一部分镁偏析于晶界，并于晶界中的碳、磷等发生放热反应，生成MgC2、Mg2C3、Mg3P2等。残留镁量更多时，晶间碳化物增多。 稀土族元素对石墨球化有显著作用的是轻稀土元素中的铈和重稀土中的钇。一是稀土元素的沸点均比镁高，加入铁水中时，不会引起铁水的翻腾和喷溅；二是铈和钇基稀土元素有比镁更强的脱硫脱氧能力，生成的硫化稀土、氧化稀土等化合物熔点高、稳定性好；三是，稀土元素与铁水中的球化干扰元素也能形成稳定的化合物，因此含稀土的球化剂比镁球化剂的抗干扰能力强。 稀土元素残留量对石墨球化有明显的影响。轻稀土处理过共晶铁水，当残留铈含量0.04%时，石墨就可以球化，而且很稳定；处理亚共晶铁水时，轻稀土加入量要增加。轻稀土处理得球铁，石墨圆整度比镁处理得球铁要差，并出现碎块状石墨；另外轻稀土处理得球铁白口倾向大，因此需要控制其加入量。重稀土钇本身熔点高，其脱氧除硫产生的氧化物、硫化物在高温下比较稳定，因此其抗球化衰退能力很强。1400度的铁水保温1小时，球化率降低不超过10%，含硫0.06%的铁水，用钇基重稀土合金处理后，能得到完整的球状石墨。铁水中残留钇0.10—0.15%，石墨球化良好；低于此限度，随钇量减少一次出现不规则石墨和蠕虫状石墨；残留钇超过0.15而低于0.30%时，白口倾向逐渐增大，石墨圆整度变差，并在更高残留量时出现YTe4。 Ca：钙在铁水中的溶解度很低，它对金相组织的影响是通过与氧和硫的结合而间接实现的。与镁相比，钙与硫、氧的亲和力更强，能够有效的脱硫除氧。钙残留量很低时，石墨分枝倾向增加，残留量较多时，可是使石墨尺寸减小，分枝倾向降低。钙残留量达到0.2%时，白口倾向明显加大。 1、1、2反球化元素(球化干扰元素)的作用 该类元素主要是指破坏和阻碍使石墨球化的元素，按其作用机理大概可以分三类： 一是消耗型反球化元素，如硫、氧、硒、碲等，它们与镁、稀土元素生成化合物，通过消耗球化元素来阻止球状石墨的形成。 二是境界偏析的球化干扰元素，包括锡、锑、砷、铜、硼、钛、铝等，这些元素富集到晶界，促使碳在共晶后期结晶时，形成畸形的枝晶状石墨，如果这些元素含量较高，也可在
金属热还原法制取稀土金属 金属热还原法制取稀土金属 (preparation of rare earth metal by metallot}letmic reduction) 在高温下用活性较稀土强的金属还原剂将稀土化合物还原成金属的过程。这是稀土金 属制取的重要方法，所用的金属还原剂有钙、锂、镧和铈等。 1826年莫桑德(C．G．Mosande,’)首次用金属钾在氢气气氛下还原氯化铈制得金属铈。此后一百余年间相继制得金属钆、镧、镨、钕等金属。1953年达恩(A．H．Daane)和斯佩丁(F．H．Spedding)~．I钙还原稀土氟化物制得致密状金属钇和其他重稀土金属。同年达 恩等又用镧还原氧化钐和氧化镱制得金属钐和镱。1956年美国卡尔森(O．N．carlson)等人采用钙还原钇的中间合金法制得金属钇。至20世纪60年代已能用金属热还原法制取纯度 超过99％的全部稀土金属。制取规模为每批数十克至数十千克。中国从20世纪60年代末开始进行金属热还原法制取稀土金属的研究，70年代初已能制得全部稀土金属，80年代实现大批量生产。 原理用金属还原剂还原稀土化合物，只有当反应的自由能变化AG为负值时，还原反应方可进行。镁、钙、锂还原稀土卤化物和氧化物的AG值与温度的关系曲线如图。图中曲线表明，金属镁与稀土卤化物和氧化物反应的AG具有正值或较小的负值，而钙、锂与稀土卤化物反应的AG为负值。因此，钙、锂可作为还原剂将稀土卤化物还原成稀土金属。镧和铈能将其他稀土氧化物还原成金属。 方法采用金属热还原法制取稀土金属的前提条件是：被还原的稀土化合物易于制备，纯度高；反应物中非稀土杂质含量少，还原剂纯度在99.9％以上；反应容器与稀土金属及 反应物作用小；还原反应须在惰性气体保护下进行(制备钐等在真空下进行)。主要有稀土氟化物钙热还原法、稀土氯化物钙热还原法、稀土氯化物锂热还原法和稀土氧化物镧、铈热还原法。 稀土氟化物钙热还原法用还原剂金属钙将稀土氟化物还原金属的过程。主要用于制取钆、铽、镝、钬、铒、铥、镥、钇等稀土金属。有钙热直接还原法和钙热还原中间合金法之分，前者的还原反应为： 3Ca+2REF3=3CaF2+2RE 稀土氟化物原料的制备方法有氟氢酸沉淀法和氟化氢气体(或氟氢化铵)直接氟化法，前者为湿法，后者为火法。氟氢酸沉淀法是用氟氢酸从氯化稀土溶液中沉淀出稀土氟化物，经过滤、烘干、脱水处理制得作为还原用的原料。此法处理量大，设备投资小，但作业较多，沉淀物较难过滤，稀土金属产品的氧含量较高。氟化氢气体直接氟化法，是在873～973K 温度下使氟化氢气体与稀土氧化物作用生成还原用的稀土氟化
稀土金属对镍基高温合金析出相的影响 稀土金属（REMS）在镍基超高温合金上凝固时的微观组织和偏析的影响正在被各方面探讨、研究。稀土金属大大减少粗大柱状晶体的数量，增加了等轴晶粒的数量。稀土金属以Ni5Ce沉淀在枝晶间区域被析出。MC颗粒和MC碳化物的尺寸和分布都受REMs的影响。REM严重加剧了铌和钛的偏析使共晶体（γ+γ′），Laves相，δ相和σ相在枝晶间析出。差热分析表明，添加REM可以改变高温合金的相的析出温度和凝固顺序。 关键字：稀土金属偏析凝固镍基高温合金 序言 稀土金属（REMS）显著改善钢和高温合金的高温性能，如耐氧化，热加工性能，塑性和蠕变断裂。同时，许多研究已经表明微量元素，如磷，硫，硼和锆，可以极大地影响铁和镍基高温合金的微观结构和凝固过程。然而，REM对镍基高温合金的凝固影响是众所周知的。 为了区分REM对凝固过程的影响，揭示稀土金属对镍基高温合金的影响原理，目前的工作是设计采用含有微量的REM的Ni -Cr-Co合金。 实验 在两锭（直径90mm和高度200mm）合金试样，一锭没有REM（命名为合金1）和另一锭有REM（命名为合金2）通过真空感应熔炼制备了两种合金的熔化。在1540℃，保持10分钟，然后倒入铸铁模具经空气冷却。表1为这两种合金的组合成分。 样品为了能用光学显微镜和能用X射线耦合分析的扫描电子显微镜观测、分析，先经过2000砂砾机械抛光然后在10ml的磷酸和90ml水溶液电解腐蚀。试品使用双射流抛光装置司特尔tenupol-5用10%高氯酸电解质在乙醇溶液中-20℃和20 V在透射型电子显微镜（TEM；TECNAI 20电子显微镜）下观察。在200 kV下TEM观察作。在15 NA的光束强度和加速电压20 kV下用CAMECA SX100电子探针分析（EPMA）对稀土元素的偏析和分布的程度进行分析。利用离散点测量技术的EPMA确定了三枝晶核至少组合物和三枝晶区域。 在一个动态的Ar气保护下圆柱形样品进行（直径3mm和高度3mm）使用SETSYS Evolution 18 TG-DTA分析仪进行差热分析（DTA）。样品以10℃每分钟率被加热到1450℃并保持3分钟，然后以在10℃每分钟冷却至室温。

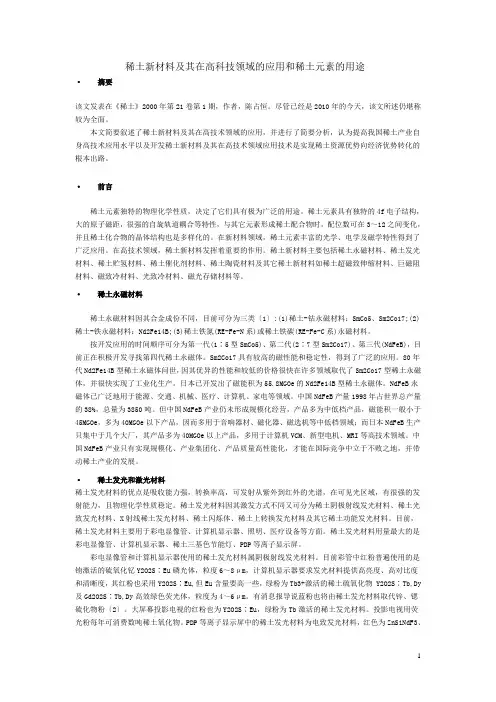

稀土合金的研究进展 作者：濮军指导教师：吴根华 （安庆师范学院化学化工学院，安庆246011） 摘要：稀土元素独特的 4f 层电子结构使得稀土金属或合金具有耐腐性、高磁性、超导性、光电转化等许多显著的物理、化学性质，在新型功能材料开发研究中占重要地位。稀土合金是指含有稀土金属的合金，稀土合金作为一种重要的材料广泛的运用在各国的钢铁及其他工业生产中,稀土合金已经被广泛地应用于纳米材料的合成，而且稀土金属热还原法制取单一稀土金属的重要原料, 此外，它还运用于各国军事工业上，如隐形涂料等等，近年来利用稀土镁、铝合金等材料的特性也不断开发出多种新用途。因此，稀土材料合金越来越受到国际社会的关注。 关键词：稀土合金；络合物；功能材料；稀土材料；应用；磁性材料；研究性能 引言 稀土，系指元素周期表中第ⅢB族镧系元素以及与镧系元素在化学性质上相近的钪和钇，共计17种元素。是芬兰学者加多林(Johan Gado1in)在1794年发现的[1]。 稀土合金的作用非常之大，特别是在钢铁方面，出现了众多与稀土有关的课题，炉外精炼、模铸、连铸等不同工艺的稀土应用领域，极大地推动了稀土处理钢生产的发展。 我国拥有丰富的稀土资源，所以对稀土合金及其材料的研究显得尤其重要。近年来已经开发出像Mg-Y-Ce 稀土阻燃镁合金、Ni-Nd-P 稀土合金薄膜等多种稀土合金材料。 1 稀土元素的性质 1.1 稀土元素的一般性质 在过渡元素中，稀土元素是强化学活性的金属，它们的氧化还原电位较负，从-2.52V(镧)到-1.88V(钪)[2]，电离能较低，它们的第一电离能接近于碱金属，它们的电负性也在钙附近，这足以说明它们是活泼的金属，稀土金属是强还原剂，有较大的氧化物生成热，它能将铁、钴、镍、铜等金属氧化物还原成金属，稀土金属能与周期表中绝大多数元素作用，形成非金属的化合物和金属间化合物，稀土金属还能分解水，在冷水中作用缓慢，在热水中作用较快，并迅速地放出氢气：
Al—Mg—Mn—Zr—Er合金组元相互作用与相变热力学研究 摘要 合金热力学性质是生产应用的理论研究基础，是材料显微结构和性能差异的因素之一，具有重要的理论意义和实际价值。因此有必要借助于理论计算来预测合金的热力学性质。但目前对稀土多元合金的热力学实验数据测定有限，尤其是三元及多元合金系统的热力学数据比较缺乏，因此有必要借助于理论计算来预测合金的热力学性质，合金的生成焓是重要的热力学数据之一。 稀土元素指的是在元素周期表中镧系的15 位元素再加上钪钇等元素，他们比较特殊，除尺寸因素之外，还具有特殊的原子和离子状态的电子组态,它们在自然界中可以共存。在五系铝合金中添加稀土元素Er 和过渡元素Zr 后具有独特的物理和化学性质，合金的组织与性能均有明显的的改善，这就与其合金元素的相互作用有关。 关键词：合金热力学稀土元素Al—Mg—Mn—Zr—Er合金
1 稀土元素在铝合金中的作用 1.1稀土元素的基本性质和结构特点 稀土元素指的是在元素周期表中镧系的15 位元素再加上钪钇等元素，他们比较特殊，除尺寸因素之外，还具有特殊的原子和离子状态的电子组态,它们在自然界中可以共存。Gschneidner 和Calderwood[1]给出了稀土金属的高温晶体结构和点阵常数,298K 及以下温度的晶体结构和相关的性质,稀土金属的相转变温度以及熔点温度,稀土金属的沸点及潜热等数据。 除钪以外的稀土元素按其物理化学性质的微小差别和稀土矿物的形成特点以及分离工艺的要求，把他们分成轻稀土和重稀土两类。以钆为界，钆以前的镧、铈、镨、钕、钷, 钐和铕7 个元素为轻稀土或铈组稀土元素；钆和钆以后的铽、镝、钬、铒、铥、镱、镥和钇等9 个元素为重稀土或钇组稀土元素。因为钇的原子半径在重稀土元素范围内，化学性质又和重稀土元素相似，且在自然界常常与重稀土共生共存，所以归为重稀土。 稀土元素位于周期表中第三副族（IIIB 族），而且镧及其后面的14 种元素（57～71 号）位于周期表中的同一族系，这15 种元素性质相似。同属于IIIB 族的钇(39号)的原子半径接近于镧,而且钇位于镧系元素离子半径递减顺序的中间位置, 因而钇和镧系元素的化学性质非常近似。稀土元素所处的这种特殊周期表位置使它们的许多性质(如电子能级,离子半径等)只呈现微小而近乎连续的变化。 稀土元素的最外两层的电子组态基本相似，主量子数小的4f 电子越过主量子数大的5s5p 电子而先失去。如果5d 轨道上有电子，4f 电子的能级就会大大降低，但此处5d 轨道上没有电子填充。稀土元素是典型的金属元素，在化学反应中表现出典型的金属性质，易失去三个电子，即两个最外层的电子和一个 f 电子，呈正三价，他们的金属性仅次于碱金属和碱土金属，比其他金属元素活泼。稀土能和非金属形成正常价化合物，也能和许多金属元素形成金属间化合物，且形成的金属间化合物种类繁多。 稀土元素具有特殊的性质,添加少量的稀土元素可以极大的影响材料的组织与性能。目前国际上把稀土元素誉为新技术革命的战略元素、高技术的生长点、
友达商贸有限公司专业从事球墨铸铁批发的公司，针对稀土元素在球墨铸铁中所产生的作用 有如下介绍： 净化作用 稀土元素可与氧，硫，氮，氢等形成化合物，但是在铁水中稀土元素与这些元素的反应则受到很多因素的影响而呈现复杂的规律，但是一般来说，稀土元素加入铁水中可脱硫去气，尤 其在用稀土元素镁合金处理时，效果较好。 稀土元素和氧气的亲和力极强，加入铁水中应有强烈的脱氧作用，但是稀土元素氧化物熔点远高于铁水温度，密度接近或超过铁水密度，不易从铁水中逸出，因此稀土元素在铁水中可与夺走氧形成稀土氧化物，从而促进球化但是不一定降低铸铁中总含量，稀土氧化物与二氧化硅可与组成熔点及密度较低的盐而逸出铁水，所以加入稀土硅钙合金会有较好的脱氧效果，把稀土镁硅铁合金加入铁水，由于镁起到沸腾搅拌作用，也促进脱氧。 稀土元素虽然与氮有一定的亲和力，但是铁水中含有錋等元素，氮的溶解度会增加到超过正常铁水的含氮量，这是由于稀土元素可吸收氮气，因此有些实验表明，稀土元素在铁水中脱氮未见成效，甚至还有增氮可能被稀土元素化合或吸收。 稀土元素可以大量吸收氢气，氢在稀土元素中溶解度比在铁中的溶解度高几百倍至几千倍。稀土元素也可以和氢形成不稳定化合物，在高温下分解放出氢气，铁水中加入稀土后，总的含氢量并不减少，但在冷却过程中基体或石墨中的氢大部分被稀土所吸收溶解。 (责任编辑：admin)
发布时间：12-05-04 来源：南京固琦分析仪器制造有限公司点击量：1392 字段选择：大中小 稀土在球墨铸铁中的作用 南京固琦分析仪器制造有限公司专业生产石墨球化率分析仪，石墨球化率化验仪，石墨球化率检测仪，石墨大小分析仪，石墨金相分析仪等精密仪器，稀土能使石墨球化。自从H. Morrogh最先使用铈得到球墨铸铁以来，先后许多人研究了各种稀土元素的球化行为，发现铈是最有效的球化元素，其他元素也均具有程度不等的球化能力。结合国情，我国对稀土的球化作用进行了大量研制工作，发现稀土元素对常用的球墨铸铁成分（C3.6～3.8wt%，Si2.0～2.5wt%）来说，很难获得同镁球墨铸铁那样完整均匀的球状石墨；而且，当稀土量过高时，还会出现各种变态形的石墨，白口倾向也增大，但是，如果是高碳过共晶成分（C>4.0wt%），稀土残留量为0.12～0.15wt%时，可获得良好的球状石墨。根据我国铁质差、含硫量高（冲天炉熔炼）和出铁温度低的情况，加入稀土是必要的。球化剂中镁是主导元素，稀土一方面可促进石墨球化；另一方面克服硫以及杂质元素的影响以保证球化也是必须的。稀土防止干扰元素破坏球化。研究表明，当干扰元素Pb、Bi、Sb、Te、Ti等总量为0.05wt%时，加入0.01wt%（残余量）的稀土，可以完全中和干扰，并可抑制变态石墨的产生。我国绝大部分的生铁中含有钛，有的生铁中含钛高达0.2～0.3wt%，但稀土镁球化剂由于能使铁中的稀土残留量达0.02～0.03wt%，故仍可保证石墨球化良好。如果在球墨铸铁中加入0.02～0.03wt%Bi，则几乎把球状石墨完全破坏；若随后加入0.01～0.05wt%Ce，则又恢复原来的球化状态，这是由于Bi和Ce形成了稳定的化合物。稀土的形核作用。20世纪60年代以后的研究表明，含铈的孕育剂可使铁液在整个保持期中增加球数，使最终的组织中含有更多的石墨球和更小的白口倾向。经研究还表明，含稀土的孕育剂可改善球墨铸铁的孕育效果并显著提高抗衰退的能力。加入稀土可使石墨球数增多的原因可归结为：稀土可提供更多的晶核，但它与FeSi孕育相比所提供的晶核成分有所不同；稀土可使原来（存在于铁液中的）不活化的晶核得以长大，结果使铁液中总的晶核数量增多。
稀土元素在镁合金中的作用及其应用() 稀土元素在镁合金中的作用及其应用(1).txt爱情是艺术，结婚是技术，离婚是算术。这年头女孩们都在争做小“腰”精，谁还稀罕小“腹”婆呀？高职不如高薪，高薪不如高寿，高寿不如高兴。稀土元素在镁合金中的作用及其应用.. 张景怀1,2,唐定骧1,张洪杰1,王立民1,王..军1,孟..健1* (1.中国科学院长春应用化学研究所稀土资源利用国家重点实验室,吉林长春130022;2.中国科学院研究 生院,北京100039) 摘要:综述了稀土元素在镁合金中的主要作用和效果,从冶金物理化学角度对稀土元素在镁合金中的作用行为进行了初步分析。结合中国科 学院长春应用化学研究所的初步研究成果介绍了含稀土镁合金Mg..Zn..RE,Mg..Al..RE,Mg..RE等系列的性能及其应用,展示了含稀土镁合金的 优良综合性能,特别是高强、高韧、耐热和抗蠕变性能、耐腐蚀性能,稀土镁合金将成为研制高性能镁合金的重要方向。 关键词:镁合金;力学性能;耐热性;稀土 中图分类号:TG146.2;O614.33....文献标识码:A....文章编号: 0258-7076(2008)05-0659-09
....镁合金是工程应用中最轻的金属结构材料, 具有密度低、比强度高、比刚度高、减震性高、易加工、易回收等优点,在航天、军工、电子通讯、交通运输等领域有着巨大的应用市场,特别是在 全球铁、铝、锌等金属资源紧缺大背景下,镁的资源优势、价格优势、产品优势得到充分发挥,镁合金成为一种迅速崛起的工程材料。面临国际镁金 属材料的高速发展,我国作为镁资源生产和出口 大国,对镁合金开展深入研究和应用前期开发工 作意义重大。然而目前普通镁合金强度偏低、耐热耐蚀等性能较差仍然是制约镁合金大规模应用的 瓶颈问题[1~5]。 稀土元素由于具有独特的核外电子结构,作 为一种重要的合金化元素,在冶金、材料领域起着独特的作用,例如净化合金熔体、细化合金组织、提高合金力学性能和耐腐蚀性能等。作为合金化 元素或微合金化元素,稀土已经被广泛应用于钢 铁及有色金属合金中[6]。在镁合金领域,尤其是在耐热镁合金领域,稀土突出的净化、强化性能逐渐被人们认识与把握,稀土被认为是耐热镁合金中 最具使用价值和发展潜力的合金化元素。我国的 镁资源和稀土资源特别丰富,近年来国内科研工
立志当早，存高远 稀土生产中的放射性分布 有两个方面，一方面是稀土元素本身有少数几个在自然界丰度较小的放射 性同位素。另一方面是稀土矿物中伴生的铀、钍和镭等天然放射性核素。稀土 元素的天然放射性同位素的比放射性强度都很低，故稀土元素本身不作为放射 性元素处理。稀土矿物中伴生的铀、钍和镭等天然放射性核素是稀土生产中放 射性的主要来源，并在稀土中间产品和稀土合金产品中有所分布。表1、表 2、表3 中分别列出了部分稀土矿物、中间产品和稀土合金产品中天然铀、钍 含量及比放射性强度。由表可见，包头混合型稀土矿精矿的α比放射性强度， 在国家控制的7.4×104Bq/kg 的控制线上，生产能力大时，日操作量就有可能超 过国家控制标准。氟碳铈矿、独居石矿和褐钇铌矿精矿的比放射性强度均高于 国家标准控制最低值。稀土中间合金产品中比放射性强度较高，对于贮存、运 输来说，需加强防护。其他多数产品的放射性比强度都低于国家卫生标准限 值。表1 我国几种稀土精矿中铀、钍含量及其比放射性稀土精矿矿种类REO/%ThO2/%U3O8/%总比放射性强度/（Bq/kg）混合矿氟碳铈矿独居石矿褐 钇铌矿24.43～40.265042.7～60.322.02～30.660.111～0.2460.364.3～7.181.48～4.38－0.00510.22～0.882.12～2.145.37×104～7.77×1041.2×1050.37～ 3.7×1060.37～3.7×106 表2 稀土混合矿生产的部分中间产品中天然钍含量及比放射性中间产品名称REO/%ThO2/%总比放射性强度/（Bq/kg）复盐混合稀土 氧化物氧化铈42～4545～480.056～0.22≤0.03≤0.033.26×104～ 7.8×1040.41×104～1.11×1040.44×103 表3 稀土中间合金冶炼原料、产品中天然钍含量及其比放射性原料、产品名称稀土富渣稀土硅铁合金稀土镁合金钙稀土 合金稀土含量（REO）/%天然钍含量/%总比放射性强度/（×104Bq/kg） ≥80.056～0.0592.22～3.4823～340.10～0.203.92～7.776～200.05～0.122.22～
提高质量稀土在铜及铜合金中的作用 ??稀土在铜及铜合金中的作用 一、稀土对铜及铜合金组织的影响 1、净化组织 工业用铜中往往含有多种杂质,虽然有些杂质含量很低,甚至低于 0.001 %(质量分数，下同) ，但是这些杂质元素会严重影响铜及铜合金的加工性能、降低导电性及导热性。如氧、硫和铜形成的脆性化合物(Cu2O 和Cu2S) 可以降低铜的塑性，这些脆性化合物冷拉时还会产生毛刺，并降低铜的导电性、耐蚀性和焊接性能。稀土净化铜及铜合金组织主要有两种方式: (1) 稀土与氧和硫的亲和力很强,形成熔点较高，热稳定性强，比重较小的稀土化合物，从而达到脱硫、脱氧的作用；又稀土元素很容易与原子态氢发生作用，生成RH2 或RH3 型稳定氢化物(R 代表稀土金属) ,这些氢化物以固溶体的形式溶于铜合金中，从而消除了氢的有害作用。(2) 稀土与铅、铋等元素生成比铜熔点高的高熔点金属间化合物，因此在铜熔铸过程中，可以保持固体状态，与熔渣一起从液体金属铜合金中排除，达到脱铅、铋 的目的。
2、细化组织 稀土对铜及铜合金显微组织的影响主要体现为细化晶粒，减少或消除柱状晶，扩大等轴晶区的作用。稀土细化铜及铜合金组织的作用机理主要存在以下三种: (1) 形成新晶核，抑制晶粒长大。稀土在铜 及其合金中能与一些元素反应形成高熔点化合物，常以极微细颗粒悬浮于熔体之中，成为弥散的结晶核心，使晶粒变多，变小；又从凝固原理及热力学观点看，由于稀土大量聚集在固液界面前沿的液相中，使合金在凝固时成分过冷增大，以树枝状方式凝固生长，同时在分枝节点处产生细颈、熔断，增多了结晶核心，从而细化了晶粒。(2) 微晶化作用。由于稀土元素的原子半径( 0.174nm～0.204 nm) 比铜的原子半径(0.127nm) 要大36 %～60 % ，故稀土原子很容易填补正在生长中的铜或铜合金的晶粒新相的表面缺陷，生成能阻碍晶粒继续生长的膜，从而细化为微晶； (3) 合金化作用。稀土在铜中的溶解度很小，一般仅千分之几到万分之几，但稀土与铜能生成多种金属间化合物。这些金属间化合物弥散分布于基体中，达到细化晶粒。 3、稀土对夹杂物组织的影响 稀土对夹杂物组织的影响主要是改变杂质的形态和分布。其主要表现有以下四种: (1) 减轻或消除合金结构中的树枝状晶形和柱状结晶,这与稀土同某些杂质形成难熔化合物并呈弥散状态有关。(2) 使合金中某些呈条状、片状甚至块状的杂质(如铅、铋等，其中有的杂质可形成低熔点共晶) 转变成点状或球
稀土就是化学元素周期表中镧系元素——镧(La)、铈(Ce)、镨(Pr)、钕(Nd)、钷(Pm)、钐(Sm)、铕(Eu)、钆(Gd)、铽(Tb)、镝(Dy)、钬(Ho)、铒(Er)、铥(Tm)、镱(Yb)、镥(Lu)，以及与镧系的15个元素密切相关的两个元素——钪(Sc)和钇(Y)共17种元素，称为稀土元素(Rare Earth)。简称稀土(RE或R)。 稀土用途: 在军事方面 稀土有工业“黄金”之称，由于其具有优良的光电磁等物理特性,能与其他材料组成性能各异、品种繁多的新型材料，其最显著的功能就是大幅度提高其他产品的质量和性能。比如大幅度提高用于制造坦克、飞机、导弹的钢材、铝合金、镁合金、钛合金的战术性能。而且，稀土同样是电子、激光、核工业、超导等诸多高科技的润滑剂。稀土科技一旦用于军事，必然带来军事科技的跃升。从一定意义上说,美军在冷战后几次局部战争中压倒性控制，以及能够对敌人肆无忌惮地公开杀戮，正缘于稀土科技领域的超人一等。 在冶金工业方面 稀土金属或氟化物、硅化物加入钢中，能起到精炼、脱硫、中和低熔点有害杂质的作用，并可以改善钢的加工性能；稀土硅铁合金、稀土硅镁合金作为球化剂生产稀土球墨铸铁，由于这种球墨铸铁特别适用于生产有特殊要求的复杂球铁件，被广泛用于汽车、拖拉机、柴油机等机械制造业；稀土金属添加至镁、铝、铜、锌、镍等有色合金中，可以改善合金的物理化学性能，并提高合金室温及高温机械性能。 在石油化工方面 用稀土制成的分子筛催化剂，具有活性高、选择性好、抗重金属中毒能力强的优点，因而取代了硅酸铝催化剂用于石油催化裂化过程；在合成氨生产过程中，用少量的硝酸稀土为助催化剂，其处理气量比镍铝催化剂大1.5倍；在合成顺丁橡胶和异戊橡胶过程中，采用环烷酸稀土-三异丁基铝型催化剂，所获得的产品性能优良，具有设备挂胶少，运转稳定，后处理工序短等优点；复合稀土氧化物还可以用作内燃机尾气净化催化剂，环烷酸铈还可用作油漆催干剂等。 在玻璃陶瓷方面 稀土氧化物或经过加工处理的稀土精矿，可作为抛光粉广泛用于光学玻璃、眼镜片、显象管、示波管、平板玻璃、塑料及金属餐具的抛光；在熔制玻璃过程中，可利用二氧化铈对铁有很强的氧化作用，降低玻璃中的铁含量，以达到脱除玻璃中绿色的目的；添加稀土氧化物可以制得不同用途的光学玻璃和特种玻璃，其中包括能通过红外线、吸收紫外线的玻璃、耐酸及耐热的玻璃、防X-射线的玻璃等；在陶釉和瓷釉中添加稀土，可以减轻釉的碎裂性，并能使制品呈现不同的颜色和光泽，被广泛用于陶瓷工业。
熔盐电解法制取稀土金属 熔盐电解法制取稀土金属(preparation of rare earth metal by molten salt electrolysis) 在直流电流作用下，含稀土熔盐电解质中的稀土离子在电解槽阴极获得电子还原成金 属的稀土金属制取方法。这是制取混合稀土金属，轻稀土金属镧、铈、镨、钕及稀土铝合金和稀土镁合金的主要工业生产方法。有氯化物熔盐电解和氟化物熔盐电解两种方法，工业上主要采用前一种方法。产品稀土金属的纯度一般为95％～98％，主要作为合金成分或添加剂广泛应用于冶金、机械、新材料等部门。与金属热还原法制取稀土金属相比，此法具有成本较低、易实现生产连续化等优点。 赫里布兰德(w．Hillebrand)等人在1857年首次用稀土氯化物熔盐电解法制取稀土金属。1940年奥地利特雷巴赫化学公司(Treibacher Chemische Werke A G )实现了熔盐电解制取混合稀土金属的工业化生产。1973年西德戈尔德施密特公司(Th．Goldschmidt AG)以氟碳铈镧矿高温氯化制得的氯化稀土为原料，用50000A密闭电解槽电解生产稀土金属。1902 年姆斯马(W．Munthman)提出用氟化物熔盐电解法制取稀土金属。80年代苏联采用这种熔盐电解法在24000A电解槽中电解生产稀土金属。 中国从1956年开始研究氯化物熔盐电解法，现已发展到用1000、3000和10000A电解槽电解生产混合稀土金属和镧、铈、镨等的规模。70年代初又开始研究氟化物熔盐电解法，80年代用于金属钕的工业生产，现已扩大到3000A电解槽的生产规模。 氯化物熔盐电解以碱金属和碱土金属氯化物为电解质，以稀土氯化物为电解原料 的熔盐电解方法，从阴极析出液态稀土金属，阳极析出氯气。这种方法具有设备简单、操作方便、电解槽结构材料易于解决等特点，但也存在氯化稀土吸水性强、电流效率低等问题。RECI3 - KCl是目前较理想的电解质体系，由于NaCI比KCI价廉，所以RECI3 - KCI - NaCl 三元系也是工业上常用的电解质体系。 氯化物熔盐电解原理当RECl 3- KCl熔盐电解质在以石墨为阳极、钼或钨为阴极的电解槽中进行电解时，电解质在熔融状态下离解为RE 3+、K+ 和Cl-离子，在直流电场作用下，RE 3+、K+向阴极迁移，Cl - 阳极迁移，由于离子的电极电位不同，电极电位较正的RE 3+首先在阴极上获得电子被还原成金属： RE 3++3e === RE Cl- 在阳极上失去电子生成氯气： 3Cl- - 3e === 3／2Cl2 电解结果，在阴极得到熔融稀土金属，在阳极析出氯气，同时消耗熔盐电解质中的氯 化稀土和直流电量。阴极析出的少部分稀土金属溶解于熔盐电解质中，发生生成低价氯化物的二次反应，使电流效率降低。
