无塔供水设备立式水泵的选型
水泵是无塔供水设备中必不可少的部件。多级离心泵有立式和卧式两种形式。多级离心泵的泵轴上装有串联的两个以上的叶轮，它相对于一般的单级离心泵，可以实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可以输送较大的流量。多级离心泵效率较高，能满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。
多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。多级离心泵的故障率非常的低，所以一般给客户配泵的时候是不会考虑使用单级离心泵的。
本文章由四川博海供水设备有限公司提供，博海供水，专注供水15年，只做客户放心的产品。
水泵的选型和总扬程的 计算 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
水泵的选型和总扬程的计算 水泵铭牌上的扬程称“额定扬程”（这时水泵的效率最高），对一台水泵而言，扬程不是一个常数，当水泵的转速不变时，扬程一般随水泵流量的增加而减小，在中、小比转数范围内，流量的增加幅度比扬程的减小幅度大。因此，水泵的轴功率及电机电流随水泵流量的增加而增大，如果超过1.2倍时，则容易烧毁电机。 的概念在选择水泵扬程时，必须清楚水泵总扬程H和水泵净扬程H 1 （又叫实际扬程、几何扬程、地形扬程）是指及它们的关系。净扬程H 1 进水面至出水口中心（或排水面）间的垂直距离。水泵总扬程为： H=H1+h+V2/2g 式中：H——水泵总扬程； ——水泵净扬程； H 1 h——管路损失扬程； V2/2g——泵出水口处的动能损失水头。 其中h项的计算比较麻烦，下表列出了每100米的钢管管路损失扬程（米）供参考。（塑料管的管损约为钢管的0.7倍，胶管的管损与钢管基本相同，铸铁管损为钢管的1.4倍）
从上表查出的数除以100，再乘以管路的长度（米）就得到所求的h 损失扬程。 动能损失水头V2/2g对于不同管径为流量的函数，不同管径的数值见表 例如，确定一眼深水井的动水位为85m，涌水量为50m3/h，输水管路长度110m，公称内径为75mm的钢管，试计算水泵总扬程。从表中查出每100m管损为15m，那么管损 h=110÷100×15=16.5m V2/2g=0.0002015 Q2≈0.5m 所以总扬程 H=85+16.5+0.5=102m 选择水泵时水泵的额定扬程应为总扬程的1~1.1倍，就上面例子而=（1~1.1）×H=102~112.2m 言，H 泵 查说明书型号为200QJ50-150/7-25 需要说明的是，每种泵都有一个适用范围，一般扬程允许在 0.9~1.05倍额定扬程范围内使用，流量在0.7~1.2倍额定流量范围内使用。 为保证电泵的起动顺利和正常运转，要求变压器负载功率不应超过其额定容量的75%。变压器至水泵负载点的距离应尽量缩短，对于功率大于
无塔供水设备标准——这有两个标准。一个是国家规定满足六层楼28M服务水头,另一个是建设部规定标准三层楼16m服务水头。一般是按国家规定的28m最不利点服务水头进行平差计算，《城市给水工程规划规范(GB50282-98)》中的第四章“给水水质和水压”有规定。 如果是进行管网平差计算的话，最好使用国家标准28m(0.28MPa)，实在满足不了再用建设部规定的14m(0.14MPa) 根据《室外给水设计规范》(GB50013-2006)中第3节给水系统第3.0.9条有关规定，当按直接供水的建筑层数确定给水管网水压时，其用户接管处的最小服务水头，一层为10m，二层为12m，二层以上每增加一层增加4m。 市政给水管网压力是依据城市总体规划确定，一般设计城市建筑层数按六层考虑，供水压力按 0.28MPa设计。 同时还要视城市的规模而定，一般是保证城市的大部分地区有0.3Mpa(30米水柱)左右的压力，这个压力基本能满足7层楼的直接市政用水需要。但是因为市政供水管网的压力不是以最远、最高端为控制点来设计的(为了顾及最不利点会浪费许多电费)，所以在局部地区可能压力会低至0.2Mpa，甚至更低。而比较靠近水厂的地方，又肯定会高于0.3Mpa 无塔供水设备的执行标准 无塔供水设备标准《微机控制变频给水设备》JG/T3009-93《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219–1998《液体泵带频率转换器的泵设备保证和兼容性试验》EN1248319992)、工程标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑给水排水设计规范》GB50015-2003。 无塔供水设备性能特点 1、无塔供水设备直接和市政管网相接，不用建水池。 2、无塔供水设备体积小，占地少，安装方便。 3、水源罐，泵组全为不锈钢，水无二次污染。 4、无塔供水设备水压稳定，不会造成相邻用户管网压力波动。 5、全自动运行，可无人值守。
水塔水泵排管安装合同 甲方： 乙方： 甲乙双方在相互尊重、平等互利的基础上，经充分协商，就无塔供水设备的购买及安装一事达成一致意见，为保障各方的权益、明确各方应尽义务签订本合同，望双方共同遵守。 一、产品名称、型号、规格、数量： 乙方提供 甲方负责提供： ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ 乙方所提供的设备器制作工艺应符合国家规范要求。如设备工艺质量不符合国家相关标准，甲方有权要求乙方进行更换不合格的产品 二、运输方式、交货、验货 1、交货时间：合同签订后乙方接到甲方电话通知后____天内运到甲方指定地点。 2、乙方承担货物至甲方工地（包括卸货）的所有责任风险，安全责任由乙方负责。货到现场甲方按照购货清单进行验货。验收合格后双方进行签字。 三、质量保证及责任的承担 1、设备到现场后，设备安装及调试工作需在3日内完成。安装质量达不到合同标 准由乙方继续调试或更换设备（达到标准为止），并承担违约责任，赔付甲方损失。 2、现场人身安全及一切安全事故由乙方负责 3、工程未交工前，现场看护工作由乙方负责 4、甲方提供现场水电及服务，乙方提前提供设备基础图纸(图纸以双方签字为准） 5、如若乙方延迟交货，乙方需承担甲方一切损失。
真空泵选型 真空泵的作用就是从真空室中抽除气体分子，降低真空室内的气体压力，使之达到要求的真空度。概括地讲从大气到极高真空有一个很大的范围，至今为止还没有一种真空系统能覆盖这个范围。因此，为达到不同产品的工艺指标、工作效率和设备工作寿命要求、不同的真空区段需要选择不同的真空系统配置。为达到最佳配置，选择真空系统时，应考虑下述各点： 确定工作真空范围: ----首先必须检查确定每一种工艺要求的真空度。因为每一种工艺都有其适应的真空度范围，必须认真研究确定之。 确定极限真空度 ----在确定了工艺要求的真空度的基础上检查真空泵系统的极限真空度，因为系统的极限真空度决定了系统的最佳工作真空度。一般来讲，系统的极限真空度比系统的工作真空度低20%，比前级泵的极限真空度低50%。 被抽气体种类与抽气量 检查确定工艺要求的抽气种类与抽气量。因为如果被抽气体种类与泵内液体发生反应，泵系统将被污染。同时必须考虑确定合适的排气时间与抽气过程中产生的气体量。 真空容积 检查确定达到要求的真空度所需要的时间、真空管道的流阻与泄漏。 考虑达到要求真空度后在一定工艺要求条件下维持真空需要的抽气速率。 主真空泵的选择计算 S=2.303V/tLog(P1/P2) 其中： S为真空泵抽气速率(L/s) V为真空室容积（L） t为达到要求真空度所需时间(s)
P1为初始真空度(Torr) P2为要求真空度(Torr) 例如： V=500L t=30s P1=760Torr P2=50Torr 则: S=2.303V/t Log(P1/P2) =2.303x500/30xLog(760/50) =35.4L/s 当然上式只是理论计算结果，还有若干变量因素未考虑进去，如管道流阻、泄漏、过滤器的流阻、被抽气体温度等。实际上还应当将安全系数考虑在内。目前工业中应用最多的是水环式真空泵和旋片式真空泵等 一般的要求是： 1、真空度、真空容积、主要介质、温度、主要容积类设备。 2、真空流入介质及流量、压力、温度、规律。 3、抽气量、抽出气体介质、温度。 4、真空设备的占地面积、自动化程度、真空管道规格 选用真空泵时需要注意事项： 1、真空泵的工作压强应该满足真空设备的极限真空及工作压强要求。如：真空镀膜要求1×10-5mmHg的真空度，选用的真空泵的真空度至少要5×10-6mmHg。通常选择泵的真空度要高于真空设备真空度半个到一个数量级。 2、正确地选择真空泵的工作点。每种泵都有一定的工作压强范围，如：扩散泵为10-3~10-7mmHg，在这样宽压强范围内，泵的抽速随压强而变化，其稳定的工作压强范围为5×10-4~5×10-6mmHg。因而，泵的工作点应该选在这个范围之内，而不能让它在10-8mmHg下长期工作。又如钛升华泵可以在10-2mmHg下工作，但其工作压强应小于1×10-5mmHg为好。
一、原理、组成、工作过程及应用 1、原理：全自动无塔供水是气压供水； 2、组成：全自动无塔供水由无塔供水器（压力罐）、压力开关、压力表、水泵、管网及配套阀门组成，分为管道及电路两部分 3、工作过程：无塔供水器（压力罐）内有均匀常压空气，安装压力开关、压力表及管网后成为密封容器。水泵启动，罐内水位上升，罐内空气被压缩，产生气压。气压达到设定压力（如0.28mpa时），水泵停止工作。因气压作用，罐内水可高速流出。罐内水位下降后，气压降低，达到设定压力（如0.14mpa时），水泵又自动启动，周而复始，自动循环，其实质就是一套小型家用自来水系统。 4、特点及应用： 4.1 作为一套家用自来水，可使广大农民朋友，享受和城市居民一样的方便、卫生。 4.2 无塔供水器水压大，流速高，可满足太阳能、热水器、洗衣机、厕所便池的水压要求，替代传统水箱、水囤、水坛子。 4.3 城市自来水水压不足时，可做二次增压用。 4.4 可用作消防、农业灌溉、集中供水用。 二、压力、压力表、压力开关及电路 1、压力：本产品所称压力为气压，单位Mpa(兆帕）。0.1Mpa即1公斤的力，可以使水上升10米距离。 2、压力表：显示压力指数的仪表，接口螺纹有M14和ZG1/4两种。 3、压力开关：无塔供水器之所以能够自动循环工作，主要依靠压力开关检测罐内气压并控制水泵工作。根据其工作压力可分为三种： BSK1型：0.11Mpa---0.19Mpa BSK2型：0.14Mpa---0.28Mpa BSK3型：0.21Mpa---0.35Mpa 4、电路、电源为单相220V 、10A电流。电源首先连接压力开关，然后连接水泵。安装时请详细阅读说明书，注意接地保护（如图二所示）。 三、管道技术：无塔供水由压力罐、水泵、止回阀、三通、截止阀、水管组成。 1、水泵：潜水泵、自吸泵都可以和无塔供水器配套使用。一般情况下，品牌潜水泵选用单相750W、1寸口径，品牌自吸泵选用单相1000W、1寸口径即可；非品牌潜水泵、自吸泵须选用1.1KW以上，1寸口径。 2、止回阀：（如图三显示） 2、1止回阀1起到防止水倒流作用 2、2止回阀2起到补气作用。止回阀1失灵时，罐内水会向水泵倒流，形成负压，能够将罐体吸扁；而止回阀2起到补气作用，防止产生负压。 3、进水口及出水口处安装截止阀，便于检修和维护。 四、安装 1、安装前应检查设备，在运输过程中有无损坏。 2、安装前请详细阅读本手册、产品说明书、水泵说明书及自动控制器使用说明书。安装人员应具备电气安装资质、水暖安装资质。 3、按安装示意图、电路原理图，连接进出水管路及电源线。 4、检查各部件安装是否有误。
冷却塔及冷却水泵选型计算方法： 1冷却塔冷却水量 方法一： 冷却水量=860×Q（kW）×T/5000=559 m3/h T------系数，离心式冷水机组取1.3，吸收式制冷机组取2.5 5000-----每吨水带走的热量 方法二： 冷却水量： G= 3.6 Q/C (tw1-tw2)=559 m3/h Q—冷却塔冷却热量，kW，对电制冷机取制冷负荷1.35倍左右，吸收式取2.5倍左右。C—水的比热（4.19kJ/kg.k） tw1-tw2—冷却塔进出口温差，一般取5℃；压缩式制冷机，取4~5℃；吸收式制冷机，取6~9℃ 冷却塔吨位=559×1.1=614 m3/h 2冷却水泵扬程 冷却水泵所需扬程 H p=(h f+h d)+h m+h s+h o 式中h f，h d——冷却水管路系统总的沿程阻力和局部阻力，mH2O； h m——冷凝器阻力，mH2O；
h s——冷却塔中水的提升高度（从冷却盛水池到喷嘴的高差），mH2O；（开式系统有，闭式系统没哟此项） h o——冷却塔喷嘴喷雾压力，mH2O，约等于5 mH2O。 H p=(h f+h d)+h m+h s+h o=0.02×50+5.8+19.8+5=31.6mH2O 冷却水泵所需扬程=31.6×1.1=34.8 mH2O 冷却水泵流量=262×2×1.1=576 m3/h 3冷冻水泵扬程 冷冻水泵所需扬程 H p=(h f+h d)+h m+h s+h o 式中h f，h d——冷冻水管路系统总的沿程阻力和局部阻力，mH2O ； h m——蒸发器阻力，mH2O ； h s——空调器末端阻力，mH2O ； h o——二通调节阀阻力，mH2O 。 H p=(h f+h d)+h m+h s+h o=0.02×150+5+2.78+4=14.78mH2O 冷却水泵所需扬程=14.78×1.1=16.3 mH2O
无塔供水设备如何选型 目前供水设备可以分为三大类：全自动无塔供水设备、变频恒压供水设备、无负压供水设备。其中无塔供水、无塔供水器、压力罐都可以统称为无塔供水设备。 无塔供水设备全套有增压罐、潜水泵、自动控制系统、配套阀门、压力表组成。该设备的特点是安装工期短，操作简便，只要接通电源、水源，设备就可全自动供水，无需专人操作。该设备采用了气压式供水，使用密封罐体，使局部增压，达到供水的目的，利用电解点压力表调节压力，当压力达到制定的上线时，供水设备自动停止工作，当压力达到制定下限时，供水设备自动开始供水，整个过程无需人来操作，设备自动完成。该设备最大的优点是省电耐用，在停电状态下仍可持续供水。 变频恒压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力等于用户设定值。可用于一般生活或生产供水。该设备系运用当今最先进的微电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。变频恒压供水设备可广泛应用于工业、企业、生活小区生产、生活用水。也可用于热水供应、恒压喷淋等系统用水。各种场所的冷却水和循环水。农业灌溉、园林喷淋、水景和音乐喷泉系统。宾馆、大型建筑的供水和消防系统。 无负压供水设备是我厂（开封市九天无塔供水设备有限公司）创新研制开发的无负压管网增压设备。该设备全封闭设计，可直接与自来水管网连接，通过自动补气装置和流量调节器保护自来水管网部形成负压，保证了自来水管网稳压（无负压）、安全、卫生的向用户供水，避免了修建混凝土蓄水池或设水箱的麻烦。该设备充分利用了自来水管网的原有压力，在原有压力的基础上实现压力叠加，实现差多少，补多少，使二次加压设备的选型减小，节省投资，同时在使用过程中也可大大节能，是目前最先进最新型的二次供水方式。 以上就是三大供水系统的概述、组成以及特点适用范围。其中全自动无塔供水设备是比较节水省电的一种设备，变频恒压供水设备可以保证供水的恒压，水流不断，但是相对比较费电。无负压供水设备专门针对自来水管网压力不足设计的，既保证了高楼供水正常且不会产生负压影响其他楼层的供水。总而言之，各有各的优缺点，针对客户不同的情况我们技术人员会设计适合其使用的供水设备的。
家用无塔供水器生产设备 家用无塔供水器生产设备安装的过程： 1、将设备控制柜水平安放在水泥基础上，并用膨胀螺丝固定好。 2、找好进水口、出水口。 3、将自来水管引入到设备进水口，设备进水口法兰前端请顺序阀门，过滤器。 4、将用户出水管引入到设备出水口，设备出水口法兰前端请阀门，扰性街头。 5、将三相四线电引入到控制柜电源接线端，电源线大小根据设备总功率来定。 6、将每台水泵线经穿线管引入到控制柜底下电接线接线处。 7、进水压力检测三芯线，引入到控制柜底下信号端，检测进水压力。 8、出水压力检测三芯线，引入到控制柜底下信号端，检测出水压力。 9、缺水保护检测三芯线，引入到控制柜底下信号端，缺水保护。 家用无塔供水器生产设备特点: 1、占地少安装方便：整套设备只有一组供水控制柜和水泵机组，安装非常简单方便。 2、高效节能，运行成本低∶可充分利用市政管网供水压力，差多小，补多少，不产生负压，与传统水池(水箱)式变频供水设备相比可节能30%~70%。 3、定时换新功能：控制系统定时对水池(水箱)中的水自动进行换新，以保持水池(水箱)中的水的新鲜程度。 4、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。 5、运行可靠：停电可维持市政管网水压供水。当用水高峰或自来水停水时，由水池(水箱)供水，大大提高用户用水的可靠性，完全符合自来水供水规范。 6、延长设备的使用寿命：对泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。设备寿命比传统水池(水箱)变频供水设备大大提高。 7、自动错峰供水功能：当用水高峰时段来临，控制系统根据市网传感器信号，自动切换为变频供水模式，用水高峰过后自动切回无负压供水设备模式，从根本上解决了高峰时段供水压力及流量不稳的供水难题。 8、双模式供水:具有水池(水箱)式变频供水设备和无负压管网叠压变频供水设备两种模式供水，可根据自来水进水压力及流量自动切换，此种运行方式不但避免了市政管网负压的产生,并且保证了供水的连续性,这个功能是通用型无负压供水设备无法做到的。
无塔供水设备购买及安装合同
自来水供水系统安装合同 甲方： 乙方： 甲乙双方在相互尊重、平等互利的基础上，经充分协商，就无塔供水设备的购买及安装一事达成一致意见，为保障各方的权益、明确各方应尽义务签订本合同，望双方共同遵守。 一、产品名称、型号、规格、数量：
二、质量要求 乙方所提供的设备其制作工艺应符合国家规范要求。如设备工艺质量不符合国家相关标准，甲方有权要求乙方进行更换不合格的产品。 三、运输方式、交货、验货 1、交货时间：合同签订后乙方接到甲方电话通知后两天内运到甲方指定地点。 2、乙方承担货物至甲方工地（包括卸货）的所有责任风险，安全责任由乙方负责。货到现场甲方按照购货清单进行验货。验收合格后双方进行签字。 四、设备的安装与验收 1、乙方进行安装，设备的安装包括：水泵、罐体及罐体出口以内的相关设备安装。 2、设备安装过程中，甲方应予以配合，并提供安装所需要的水、电及其它动力等。 3、乙方负责设备安装后的调试工作，并负责安装调试过程中所有损坏零部件的更换。 4、设备调试运行后，甲方和乙方应共同对设备进行整体验收，设备经验收合格后，由双方共同签署设备验收合格单。
5、工程未交工前，现场看护工作由乙方负责。 6、设备在安装、调试中，安全管理及安全事故的所有责任由乙方承担。 五、质量保证及责任的承担 1、设备到现场后，设备安装及调试工作需在3日内完成。安装质量达不到合同标准由乙方负责继续调试或更换设备（达到标准为止），并承担违约责任，赔付甲方损失。 2、、现场人身安全及一切安全事故由乙方负责。 3、工程未交工前，现场看护工作由乙方负责。 4、设备质保期为一年。 5、甲方提供现场水电及服务，乙方提前提供设备基础图纸。 6、如若乙方延迟交货，乙方需承担甲方一切损失。 六、付款方式 1、总价款包含运输、装卸费、安装费、税金、设备费、设备配件及安装材料费总计为580000元（伍拾捌万元整） 2、安装、调试并通过验收合格后甲方支付合同价款的95℅。乙方开具正规含税发票。 4、剩余款额5%为质保金。质保期到期后，质保金一次性退还。 5、支付方式：对公转账。 七、违约责任 合同签订后即具有法律效力，双方必须认真履行义务。任何一方违约按合同标的的3%承担违约责任。
泵的选型原则、依据和具体操作方式 设计院在设计装置设备时，要确定泵的用途和性能并选择崩型。这种选择首先得从选择泵的种类和形式开始，那么以什么原则来选泵呢？依据又是什么？ 一、了解泵选型原则 1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。 2、必须满足介质特性的要求。 对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵 对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。 对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。 3、机械方面可靠性高、噪声低、振动小。 4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。 5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。 因此除以下情况外，应尽可能选用离心泵： a、有计量要求时，选用计量泵 b、扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵. c、扬程很低,流量很大时,可选用轴流泵和混流泵。 d、介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、.螺杆泵） e、介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。 f、对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。 二、知道泵选型的基本依据 泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等 1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。 2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。 3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。 4、装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。 5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。 三、选泵的具体操作

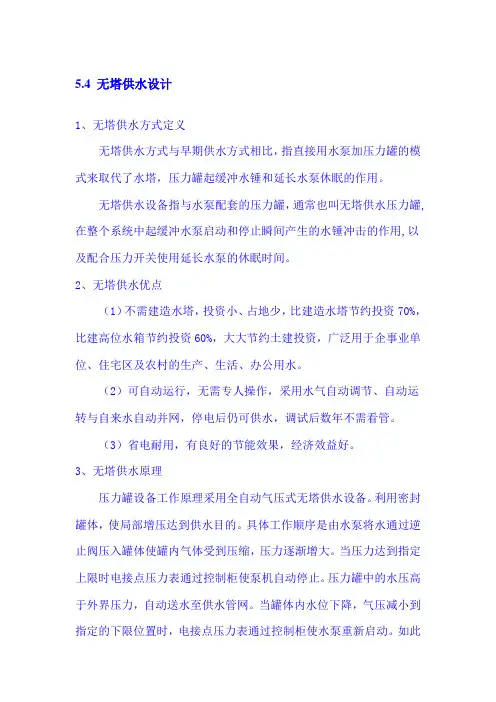

无塔供水 一、无塔供水设备介绍 无塔供水设备采用气压式供水。利用密封罐体，利用罐内高压气水压力达到供水目的。具体工作顺序是由水泵将水通过逆止阀压入罐体，使罐内气体受到压缩，压力逐渐增大。当压力达到指定上限时电接点压力表通过控制柜使泵机自动停止。设备中的水压高于外界管网压力，自动送水至供水管网。当罐体内水位下降，罐内气体膨涨压力减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。如此反复，使设备不停供水。当罐内气体不足时，补气阀可自动补气。 二、无塔供水设备工作原理: 无塔供水设备在投入使用时，自来水管网的水进入稳流流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水：用水高峰时，若自来水管网水量小于小泵流量量，稳流罐内的水作为补充水源仍然能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。当自来水管网停水，造成稳流罐液
位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时，气压罐可以贮存并释放能量，避免了水泵频繁启动。 三、无塔供水设备组成 1、工作泵、常用单级或多级卧式或立式清水离心泵。 2、小泵和小气压罐：在小流量甚至零流量持续时间较长，为更节电时设置。 3、变频控制柜：变频控制柜是变频调速给水设备的核心部分，一般由供货厂家按水泵功率配套供应。 4、附件：主要包括连接管道，以及阀门、止回阀、安全阀（有小气压罐时）、压力表、压力继电器和底座等。一般组装式设备由厂家组装好供货。 四、无塔供水设备的优点： 1、经济效益显著：使用该设备，可不建造水塔、不设楼顶水箱，既减少工程的施工周期，又解决了工程造价费用高的缺点，还克服了气压波动大，水泵启动频繁等不足之处。 2、设计严谨：该设备采用水泵变频恒压控制，无论系统用水量怎样变化，均能使管道出口压力保持恒定。 3、运行可靠：该设备采用变频调速器和国内优质水泵，具有完善的保护功能和自动、手动转换功能，使运行非常可靠。并且性能良好、控制方式灵活、抗干扰能力强。 4、高效节能：该设备能根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，节电效果明显，比恒速水泵可节电35%。
泵的计算与选型导则 T-PE002502C-2003 1 总则 1.1 目的 为使SEI工艺系统设计人员合理、准确、可靠地进行泵系统有关计算和选型的设计，特编制本导则。 1.2 范围 本导则适用于石油化工装置工艺系统设计中有关离心泵和往复泵系统计算和选型设计。 1.3 引用文件 下列文件中的条款通过本导则的引用而成为本导则的条款，其最新版本适用于本导则。 HG/T 20570.4 《泵和压缩机压差分析》 HG/T 20570.5 《泵的系统特性计算和设备相对安装高度的确定》 GB/T 7021 《离心泵名词术语》 GB/T 7785 《往复泵分类和名词术语》 GB/T13006 《离心泵、混流泵和轴流泵气蚀余量》 2 术语 2.1 扬程pump head 泵产生的总水头。其值等于泵出口总水头和入口总水头的代数差。符号：H，单位：m。 1）水头head 单位重量的流体具有的能量。以液柱高度表示的值。单位：m。 2）总水头otal head 液体具有的压力水头、位置水头和速度水头之和。单位：m。 3）出口总水头（排出扬程）total discharge head 换算到基准面上的泵出口截面总水头。单位：m。 4）入口总水头（吸入扬程）total suction head 换算到基准面上的泵入口截面总水头。单位：m。 2.2 规定扬程specified pump head 对应于合同单上规定流量的扬程。 2.3 静扬程（总静压头）total static head 泵装置上吐出液面和吸入液面之间总水头之差。等于几何高度加上吐出液面和吸入液面之间压力水头之差。单位：m。 2.4 理论扬程theoretical pump head 泵给予单位重量液体的能量，通常指未考虑泵内损失时的理论值。单位：m。
万嘉不锈钢制品厂最近有很多朋友来信问说无塔供水器这个产品怎么样，好不好用，今天万嘉就来和大家说说这个无塔供水器的原理和它所应用到的方面。 1、原理：全自动无塔供水是气压供水。 2、组成：全自动无塔供水由无塔供水器（压力罐）、压力开关、压力表、水泵、管网及配套阀门组成，分为管道及电路两部分。 3、工作过程：无塔供水器（压力罐）内有均匀常压空气，安装压力开关、压力表及管网后成为密封容器。水泵启动，罐内水位上升，罐内空气被压缩，产生气压。气压达到设定压力（如0.28mpa时），水泵停止工作。因气压作用，罐内水可高速流出。罐内水位下降后，气压降低，达到设定压力（如0.14mpa时）水泵又自动启动，周而复始，自动循环，其实就是一套小型家用自来水系统。 4、特点及应用 4.1作为一套家用自来水，可使广大农民朋友，享受和城市居民一样的方
万嘉不锈钢制品厂便、卫生。 4.2无塔供水压大，流速高、可满足太阳能、热水器、洗衣机、厕所便池的水压要求，替代传统水箱、水囤、水坛子。 4.3城市自来水压不足时，可做二次增压用。 4.4可作消防、农业灌溉、集中供水用。 二、压力、压力表、压力开关及电路 1、压力：本产品所称压力为气压、单位Mpa(兆帕)。0.1Mpa即1公斤的力，可以使水上升10米距离。 2、压力表：显示压力指数的仪表，接口螺纹有M14和ZG1/4两种。 3、压力开关：无塔供水器之所以能够自动循环工作，主要依靠压力开关检测罐内气压并控制水泵工作。 以上就是对无塔供水器的介绍，还有不明白的朋友请咨询新都区万嘉不锈钢制品厂，我们万嘉不锈钢制品厂是西部行业内从事不锈钢水箱、塑料容器、无塔供水设备、水处理设备，不锈钢厨房用具等产品，集研发、设计、生产、销售、安装为一体的经营生产实体。公司坐落于成都市新都区木兰开发区，生产厂房占地面积80余亩，注册资金为人民币500万元，自2001年公司生产部成立以来，近20年的发展，旗下有数个分公司，我们本着“诚信为本，携手共赢”的经营理念坚持专业化管理，规范化生产，极具竞争优势的多层次价格和可靠的产品质量、完善的售后服务，公司已成为西南地区最大的不锈钢水箱制造企业之一，生产规模和研发实力居同行业前列。
用途 落地式自动供水塔是家庭、医院、学校、工厂、企事业。自吸井水最理想的供水设备.另可配套小型浴池提供热水，只要打开水龙头，该供水水塔就会自动供水，关闭水龙头该供水塔就会自动停止工作，使用十分方便。 该供水塔不要安装在屋顶高位，只要安装在井下就可，节电又卫生，另可解决高楼太阳能热水器上因上水困难的难题。欢迎使用**自动泵，祝您家庭是是更兴旺。 说明书。 YB系列小型全自动无塔供水装置是给谁网系统中的一种调节装置，也是一同局部升压设备，具有与水塔或高位水箱同等的功能。 该设备适用家庭、工厂、城镇居住小区、宾馆、医院等的生活、生产用水，以及农村自建自来水和水井的加压或提水装置。目前该装置已大批投向市场，获得用户一致好评。 YB系列供水器具有如下优点 1安装。维护简单。可安装于地上、地下任意高度。只需驳接好进出水口、电源线即可正常使用。并且仿真、防雷击、易于防冻。 2全自动运行，免除因打水或停水造成的一切麻烦，并且停电后仍可继续用水。 3清洁卫生，全不锈钢制作，无楼顶水塔的二次污染，并且可定期打开排污阀清理水箱，确保水箱长期有干净的水质。 4水压高，太阳能热水器可正常使用，并可根据客户需要任意调整。 5省电；与高位水箱比较，可节电50%---70%。 6保修一年（意外或认为机械损伤、冻坏除外）终身维修。 本厂可根据用户要求定做各类全自动无塔供水器。流量每小时5--400吨，扬程30--120米可任意选择. 欢迎选用我厂的产品，我厂将以新技术的适应性，高质量的可靠性，完善的售后服务为您提供最佳的供水设备， YB 系列水箱要注意的事项； 1进出水按照箭头方向联接，建议在出水处安装总阀门，管道不得有漏水漏气现象。 2电气部分水泵机组注意防水防冻 3不要随意调节上下限力，一班控制下限在0.8--1MPa。上限在2--2.8MPa. 4请每月至少一次打开箱体下部排污阀，确保用水干净卫生，排污时请务必切断电源 5供水器为全自动运行，正常情况下，不必切开电源，但长时间不用时，请排清箱内积水以及切开电源（指一星期或更长时间） 6 供水器为安全电压控制，电源接220V，不得任意拆装电控部分，否则后果自负。 7不得在箱体上打孔或者以其他形式安装物品 8供水器自装配日起保修一年，但一切非产品本身质量问题造成的损坏除外。保用期外及其他原因的损坏酌情收取维修成本费，
仅供参考[整理] 安全管理文书 高楼无塔供水设备施工现场的安全布置 日期：__________________ 单位：__________________ 第1 页共4 页
高楼无塔供水设备施工现场的安全布置 无塔供水设备的施工现场应整齐清洁，有条不紊，实行文明施工。各种设备、材料和废弃物都要堆放在指定地点。施工现场的道路要畅通，根据工程规模的大小、运输工具和施工机械的类型和吨位合理确定道路的宽度，运输工具按指定的路线行驶。行人不得贪图方便穿越危险区，无关人员不得在现场通过或停留，人员注意与运转中设备保持一定的安全距离。在有车辆或行人通过的交通道路上施工管道时，要在作业区范围内设社拦挡物，并设醒目的带戒标志：白天设红旗，夜间设红灯；必要时，经交通主管部门的同意，可以封闭道路。对于施工现场的各种室内外孔、洞、井、坑、楼梯、平台等都要设防护栏杆，在有车辆或行人通过可能时，同样应设醒目的警戒标志：白天设红旗，夜间设红灯。 无塔供水设备安全施工的一般要求 (1)禁止在施工现场随意存放易燃、易爆材料和其他有害物质，这些物质要存放在指定的安全地点，并由专人管理。氧气瓶和乙炔发生器等应远离火源。在有火灾危险发生的地方，应配备必要的消防器材和防毒器材。 (2)现场用火(如气焊、烘炉、加热炉)应设置在安全地点，周围不得有易燃物，应由专人负责看管，并备水桶、沙子、泡沫灭火器等消防设施。在有可燃气体可能泄漏处施工时，要按规定划出防火区，禁止明火。 (3)在遇到坚硬岩石或冻土，需用爆破方法开挖管沟时，必须严格按爆破安全技术操作规程进行施工。在布置炮眼位置和确定装药量时，要注意不能对周围建筑物(特别是稠密的居民区)、构筑物和各种明设或埋设电缆和其他管线造成破坏，爆破时要采取安全防护和替戒措施，必 第 2 页共 4 页
石庙镇初级中学无塔供水系统 施 工 合 同 书
购方（甲方）： 供方（乙方）： 甲乙双方在相互尊重、平等互利的基础上，经充分协商，就无塔供水设备的购买及安装一事达成一致意见，为保障各方的权益、明确各方应尽义务签订本合同，望双方共同遵守。 第一条产品名称、型号、规格、数量 具体详见本合同附件1、附件2《石庙镇初级中学无塔供水系统施工结算清单》 第二条质量要求 乙方所提供的设备其制作工艺应符合国家规范要求。如设备工艺质量不符合国家相关标准，甲方有权要求乙方进行更换不合格的产品。 第三条运输方式、交货、验货 1、交货时间：合同签订后乙方接到甲方电话通知后三天内运到甲方指定地点。 2、乙方承担货物至甲方工地（包括卸货）的所有责任风险，安全责任由乙方负责。货到现场甲方按照购货清单进行验货。验收合格后双方进行签字。 第四条设备的安装与验收 1、乙方进行安装，设备的安装包括：水泵、罐体及罐体出口以内的相关设备安装。 2、设备安装过程中，甲方应予以配合，并提供安装所需要的
水、电及其它动力等。 3、乙方负责设备安装后的调试工作，并负责安装调试过程中所有损坏零部件的更换。 4、设备调试运行后，甲方和乙方应共同对设备进行整体验收，设备经验收合格后，由双方共同签署设备验收合格单。 5、工程未交工前，现场看护工作由乙方负责。 6、设备在安装、调试中，安全管理及安全事故的所有责任由乙方承担。 五、质量保证及责任的承担 1、设备到现场后，设备安装及调试工作需在日内完成。安装质量达不到合同标准由乙方负责继续调试或更换设备（达到标准为止），并承担违约责任，赔付甲方损失。 2、现场人身安全及一切安全事故由乙方负责。 3、工程未交工前，现场看护工作由乙方负责。 4、主设备质保期为三年,其他配套附件质保一年，易损消耗件、人为和不可抗拒因素损坏不在质保范围，质保期至竣工验收投入使用之日起计算。 5、甲方提供现场水电及服务，乙方提前提供设备基础图纸。 6、如若乙方延迟交货，乙方需承担甲方一切损失。 第六条总价款、付款方式 1、本合同相关工程施工安装总价款为￥： 42118 元，人民币大写:肆万贰仟壹佰壹拾捌元整。
一、 喷嘴选型 根据要求查雾的池内样本，选10个除磷喷嘴3/8 TDSS 40027kv-lcv(15°R)。 参数：喷角区分40°，额定压力5MPa ，喷量27.7L/min ，喷嘴右倾15°。 二、水泵选型计算 1、水泵必须的排水能力 Q B =20 16.2242024max ?=Q = 19.44 m 3/h 其中，系统需要最大流量16.2）601027.7（10-3max =???=Q m 3/h 2、水泵扬程估算 H=K （H P +H X ）= 1.3 ?（178+2）=234 m 其中：H P ：排水高度，160+18=178m ；（16mPa ，扬程取160m ） H X ：吸水高度，2m ； K ：管路损失系数，竖井K=1.1—1.5，斜井?＜20°时K=1.3～1.35，?=20°～30°时6K=1.25～1.3，?＞30°时K=1.2～1.25，这里取1.3。 查南方泵业样本，故选轻型立式多级离心泵CDL42-120-2，扬程238m ，流量42 m 3/h ，功率45kW ，转速2900r/min 。 三、管路选择计算 1、管径：泵出水管道86.2290042'900'=?== ππV Q d n mm 泵进水管道121.91 90042'900'=?== ππV Q d n mm 其中： Qn ：水泵额定流量； 'V 经济流速m/s ；'Vp =1.5～2.2m/s ；='Vx 0.8～1.5m/s ；'dx ='dp +0.025 m ，这里泵进水管流速为1m/s ，泵出水管流速为1.5m/s 。 查液压手册，选泵出水管道内径89mm ，泵进水管道内径133mm 2、管壁厚计算 泵进水口
高楼无塔供水压力罐工作原理： 无塔供水压力罐利用密封罐体，使局部增压达到供水目的。具体工作顺序是由水泵将水通过逆止阀压入罐体使罐内气体受到压缩，压力逐渐增大。当压力达到指定上限时电接点压力表通过控制柜使泵机自动停止。设备中的水压高于外界压力，自动送至供水管网。当罐体内水位下降，气压减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。如此反复，使设备不停供水。当罐内气体不足时，补气阀可自动补气。本设备不需配备专职操作人员。 设备吨位为5-100吨，系一罐两体设备（如图），适用于自来水水压低的企事业单位或住宅区，该设备无需建造蓄水池，可于自来水直接并网。 无塔供水压力罐投资较少，建设速度快，容易拆迁，灵活性大，自动化程度高，很适宜用于水源充足、供电正常的中小村庄供水。运行费用低，适宜用水量大和要求压力稳定的用户。 无塔供水压力罐安装步骤： 无塔供水压力罐一般安装在配水泵与管网之间。水泵启动后，即向管网供水，多余的水则贮存至罐内，并使罐内水位上升，罐内空气受到压缩，压力随之增高。当罐内压力达到所规定的上限压力值时，由管道与罐顶部相连通的电接点压力表的指标接通上限触点，发出信号，切断电源，停泵。用户继续用水，罐内压缩空气将罐内的水压入管网，水位下降，罐内空气压力也随之下降。当降至所要求的下限压力值时，电接点压力表的指标即接通下限触点，继电器动作，电机与电源接通、水泵重新启动工作。正常情况下，水泵可在
无人控制的情况下工作，并可根据用水量的变化，自行调整水泵开停次数与工作时间，保证向管网连续供水。 1、安装前应检查设备，在运输过程中有无损坏。无塔供水压力罐 2、安装前请详细阅读本手册、产品说明书、水泵说明书及自动控制器使用说明书。 （高楼无塔供水设备有限公司免费安装） 3、按安装示意图、电路原理图，连接进出水管路及电源线。 4、检查各部件安装是否有误。 5、调整压力表，上限指针不得超过0.3Mpa。压力开关出厂时，已调试好。通常情况下，无需调整。 6、关闭所有出水阀门，合上电源开关，这时设备投入正常运行。 无塔供水压力罐其实它的原理很简单，一个水泵，一个压力开关一个压力罐。当水泵启动时，部分水会进入压力罐，当检测到压力达到最高值时，水泵便停机了，这时压力罐向各出水口供水。当压力罐内水逐渐用完，压力下降。检测到压力低于最低值了，水泵又重新启动。整个系统便在重复以上过程，压力罐首选开封高楼无塔供水设备，无毒无污染，不会造成水质二次污染，也杜绝了水质污染。 本文来自高楼无塔供水https://www.doczj.com/doc/686707371.html, https://www.doczj.com/doc/686707371.html,
一、井下排水 根据矿井开拓方式，本矿设计排水系统为一级排水，投产时在+2375m水平标高井底车场设1套井底主、副水仓及排水设施，矿井涌水由井底主、副水仓直接排至+2500m地面消防水池。 （一）、矿井不同时期井下正常、最大涌水量 根据《陇南市武都区龙沟补充勘查地质报告》预测计算，矿井最大涌水量4.5m3/h ，正常值涌水量3m3/h。涌水 PH≤5，管路敷设斜架倾角约 25°，排水垂高129m（地面消防水池+2500m，水泵标高+2375m，再加上井底车场至水仓最低水位距离 4m）。 （二）、设计依据 =3m3/h； （1）矿井正常涌水量：Q B =4.5m3/h； （2）矿井最大涌水量：Q max （3）排高：129m。 （三）、选型计算 1、所需水泵最小流量 Q1= 24Q B/20 = 24×3/20 =3.6（m3/h） 2、所需水泵最大流量 Q2= 24Q max/20 = 24×4.5/20 =5.4（m3/h） 3、排水总高度 h= 排水高度+吸水高度=125+4=129（m） 4、水泵所需扬程的估算。 HB=Hc/ηg(取0. 77∽0. 74) =129 /0.77∽0.74 =168∽175m 5、管路阻力计算 管路阻力按下式计算：
（m） 式中： Hat—排水管路扬程损失m； Hst—吸水管路扬程损失m； λ—水与管壁摩擦的阻力系数，查表D=108mm钢管0.038： —管路计算长度，等于实际长度加上底阀、异形管、逆止阀、闸阀及其它L i 部分补充损失的等值长度m，计算长度取值500m； D —管道公称直径m;取0.1m； g —水流速度，按经济流速取2.0m。 V d 将各参数代入公式，经计算=38m。管路淤积后增加的阻力系数取1.7，增加的阻力为65m。 6、水泵扬程 淤积前：H=129+38=167m; 淤积后：H=129+65=194m; （四）、排水泵选择 选择MD12-50×5型矿用多级离心泵，其流量为12m3/h，扬程为250m；配用防爆电机功率30kW、进出口50mm、效率46.5%。 （五）、排水泵的工作、备用、检修台数 选择MD12-50×5型矿用多级离心泵3台，其中1台工作、1台备用、1台检修。 （六）、排水能力、电机功率和吸上真空高度校验 按管路淤积后工况参数校验排水能力，按管路淤积前工况参数校验电机功
