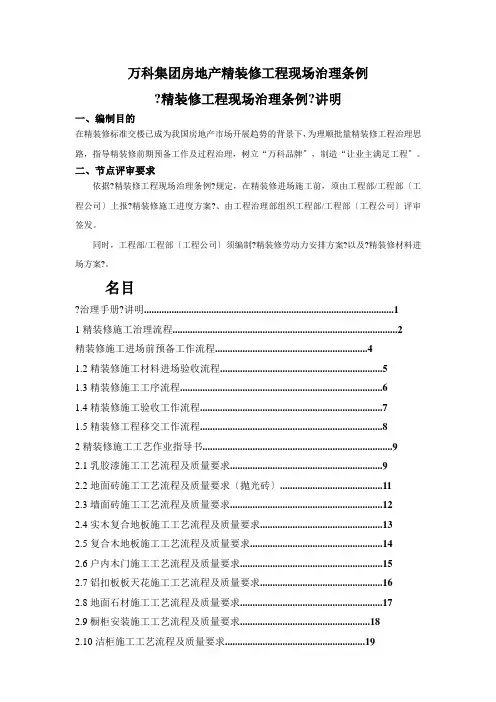

万科集团房地产精装修工程现场管理条例

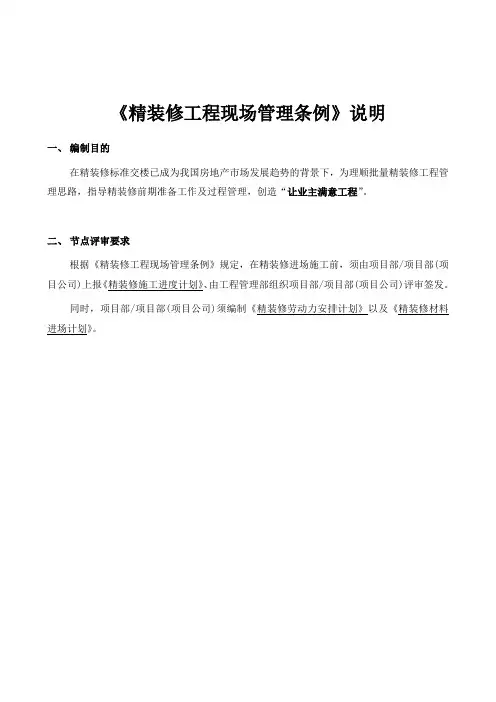

《管理手册》说明
1、精装修施工管理流程
1.1精装修施工进场前准备工作流程
1.2精装修施工材料进场验收流程
1.3精装修施工工序流程
1.4精装修施工验收工作流程
1.5精装修工程移交工作流程
2、精装修施工工艺作业指导书
2.1乳胶漆施工工艺流程及质量要求
2.2地面砖施工工艺流程及质量要求（抛光砖）
2.3墙砖施工工艺流程及质量要求（釉面砖）
2.4实木复合地板施工工艺流程及质量要求
2.5复合木地板施工工艺流程及质量要求
2.6户内木门施工工艺流程及质量要求
2.7铝扣板天花施工工艺流程及质量要求
2.8地面石材施工工艺流程及质量要求
2.9橱柜安装施工工艺流程及质量要求
2.10洁柜施工工艺流程及质量要求
2.11镜柜施工工艺流程及质量要求
2.12浴缸施工工艺流程及质量要求
2.13马桶安装施工工艺流程及质量要求
2.14台（柱）盆安装施工工艺流程及质量要求
3、精装修施工管理措施

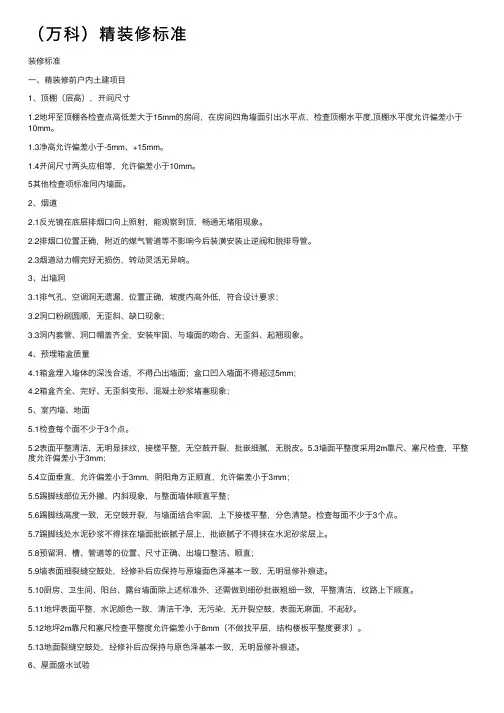

3.1土建与精装修交界面的移交注意事项
3.2安全文明施工及现场管理规定
3.3精装修成品保护要求及具体措施条款
4、精装修管理用表
4.1表格目录
4.2劳动力计划表
4.3材料进场计划表
4.4施工交界面验收表
4.5现场施工质量跟踪卡
4.6分户材料明细表
4.7施工日志
4.8装修房屋移交验收记录表
4.9装修房屋模拟验收记录表
1.目的
明确精装修（包括样板间和大面积装修）的流程和工期，更好的进行精装修管理操作。
2.适用范围
深圳万科所有精装修项目，含惠州项目和东莞双城水岸项目。
3、精装修房标准流程和参考工期
3.2 大面积装修施工流程及工期(工期130d供参考)
3.3 常见施工工序补充说明：
3.3.1大厅、房间、大堂天花线安装；（安装前需注意天花平整度的复测以确保方正）
3.3.3室内天花吊顶；（常用有轻钢龙骨，木龙骨不提倡常用，木龙骨可使用于湿度较小的部位，同时吊顶前需注意对吊顶部位的水电管线标识，此处不抹灰可采用在主体砼浇灌前在模板上标上油漆的做法）
3.3.4内墙腻子油漆（控制在木门安装前完成二底一面漆完成，木门安装前需重点检查门内贴脸处、线盒周边墙面平整，木地板安装前全部完成，木地板安装前需重点检查踢脚线处墙面的平整度）；
3.3.5木地板踢脚线安装的预先打孔，打孔前需由土建总包的水电人员对其进行交底或直接在踢脚线处做好水电布线的标识；
3.3.6卫生间、厨房墙地砖户型铺贴样板，需先由精装修总包完成户型排砖图后，方可进行样板铺贴；
3.3.7橱柜、浴柜样板安装；（橱柜图纸深化前需对其相应的水电位置进行复核，后再进行现场放线后，方可投入生产，浴柜的尺寸需由精装修工程师现场确定，需重点注意座厕工作面的位置，及镜前灯线管预埋的高度均要按精装修图纸进行定位）
3.3.8煤气管道样板安装；（厨柜图纸设计前需先明确煤气管道的安装方式，是明装还是暗装，对穿厨柜的煤气管道时，需与厨柜公司配合先完成煤气安装样板）
3.3.9强弱电穿线，安装并调整强弱电面板；（穿线需在墙地砖铺贴前完成，以避免后期因穿线不通进行二次平凿，面板安装可在内墙油漆第一次面漆完成后安装）
3.3.10厨房墙砖、卫生间墙、地砖大面积铺贴；（墙地砖铺贴前冷热水管通水15天，即室内水管带压施工）
3.3.11卫生间浴缸安装；（需在土建沉箱施工前完成浴缸的招标，以确定安装部位地面的标高，需重点关注浴缸去水管的位置）
3.3.12厨房阳台外墙油漆完成；（阳台排水管最好是在外墙腻子完成并打磨后，方安装效果会更佳）
3.3.13淋浴门安装；（安装前需由土建总包水电人员对其交底，以确保安装时不会钻到水电管线）
3.3.14 小五金开孔；（小五金的定位需按样板先行的原则执行）
3.3.15窗台大理石制安；（需重点复查空鼓问题）
模拟验收开始（模拟验收需在室内通水通电时才能进行，即龙头洁具安装完毕）
3.3.16油烟机安装；（需在厨柜图纸设计前提供样板）
3.3.17物业开荒；（需重点与保洁公司的移交工作，提前对其成品保护进行交底）
3.3.18交付（注意相应说明书的保留及移交物业）
概括而言：从上到下、从里到外、从湿作业到干作业的施工顺序，用意在于改进施工程序，减少交叉施工，利于成品保护，避免返工。
4、附件
5、支持文件
6、相关记录
施工图设计深度标准——建筑专业
□□房地产有限公司
建筑专业施工图设计深度要求是结合工程中实际需要，在国家建设部颁布《建筑工程设计文件编制深度规定》（建质［2003］84号）、各地地方标准以及《金地住宅建筑施工图设计指导书》的基础上进行补充，就建筑专业部分设计深度提出要求。
序号图纸名称
1 图纸目录
2 设计说明
3 建筑组合平
面图
交接
3.12 屋顶组合平面图:不同标高屋顶组合,综合反映找坡与排水方
式
41:50户型
放大平面图
室内外地坪、踏步、雨蓬、首层小院、首层门厅
序号 图纸名称 图纸深度要求
4.5.7 排水出户管留洞平面定位尺寸及标高 0 4.5.11 同一户型如有对称使用，应画出对称户型放大平面以利于施工查阅
5 立面图 5.1 立面饰面材料选型、分隔线及尺寸
5.2
立面管线综合:空调室外机、空调冷媒管、空调冷凝水立管、雨水落管等
5.3 总高度、分层高度、屋檐、雨罩、花台、平台、门窗洞口
6 外檐节点详图
6.3 重要节点，例如空调板、凸窗、基础管沟等的1：20节点
详 图
6.4 外墙砖立面拼贴图：铺贴方式、特殊做法节点
序
图纸名称图纸深度要求号
6.5 小剖面
7 剖面图
7.2 必需绘制1：50楼梯剖面详图，并进行结构专业审核、
会签
7.3 各层楼地面、室外地坪、女儿墙上皮、烟囱顶皮、花
台、踏步、平台、楼梯休息板、吊顶底皮等应注明标踏步高宽尺寸及平台尺寸标高，注意净高合理性 栏杆高度及选型
如有通窗或窗台高度低于400，则应做护栏 防滑条作法选型
8 门窗立面、门窗表 8.1 所有门窗需统一编制门窗表，进行编号并注明选料，
以保证施工备料中不发生混淆。
8.2 门窗表应注明框料材料、颜色及门窗数量、尺寸；并
注意正反窗分类
9 室内装修 9.1 厨房四个面立面图，并表示墙面瓷砖的铺贴方式，腰
线、花砖定位。
9.2 厨房天花平面图，表示灯具形式、定位，天花材质、分割形
10 总图设计
和施工座标，场地及四至范围内建筑物、构筑物、设备用房、隐蔽工程，住宅楼栋编号。
10.2 竖向设计图：建筑物、构筑物室内外地面设计标高；
场地外围道路、地面关键性标高；用箭头表明地面设计坡向。
序号
图纸名称
10.3 道路布置图：道路定位、宽度、道路坡度、坡向，
项目较简单时可与总平面布置图、竖向设计图合并。
10.4 交通组织：人行、车行、消防车交通流线，停车设
计，各栋建筑物、构筑物出入口设置。项目较简单
时可与总平面布置图合并。
10.5 土方平衡图：挖方区、填方区、挖方量、填方量、
挖填方差额。
10.6 详图：道路断面、挡土墙详图、护坡详图、小区入
口装置。
施工图设计深度标准
——结构专业
□□房地产有限公司
2004年5月20日
结构专业施工图设计深度要求是结合工程中实际需要，在国家建设部颁布《建筑工程设计文件编制深度规定》（建质［2003］84号）、各地地方标准以及《金地住宅结构施工图设计指导书》的基础上进行补充，就结构专业部分设计深度提出要求。
序
号
图纸名称图纸深度要求
1 图纸目录
2 设计说明
结构抗震设防类别、设防烈度、设计地震分组，抗震等
值，设备荷载的取值。若考虑人防，还应注明人防各构
配合预埋、预留的埋件、孔洞要提出配合施工的要求。
框架节点详图，梁、柱的钢筋锚固，其它需注明的平法
3 基础平面
布置图
1 布置；
3.1. 2 基础的平面尺寸及定位，基础梁及其编号、柱号、地坑和设备基础的平面布置、尺寸、标高。当基础标高不同时，标出放坡示意图；
3.1. 3 应标出±0.000以下的预留孔洞的位置、尺寸、标高、过梁等。
3.1.
4
应在基础梁平面上表示首层凸窗、空调板定位
3.1. 5 应标注基础梁梁顶标高，并与建筑首层标高进行核对，特别关注架空层、地下车库、楼梯间出入口处、室内空间错层处
3.2 当上部为混合结构采用条形基础时
3.2. 1 应注明纵横向每条墙下条形基础的宽度、与轴线的关系；
3.2. 2 当埋深不在同一标高时，平面上表示由浅到深放坡的台阶尺寸。平面图旁要有剖面示意埋深的变化；
3.2. 3 如有构造柱时，构造柱的位置，尺寸、编号与上部结构平面、详图表示的一致，与建筑图表示的也应一致。
序
号
图纸名称图纸深度要求
5 外，在与独立基础相接的一段，在标高、做法方面
1 关系标注齐全、准确；
3.4. 2 两个方向画出小剖面，注明标高、垫层厚度、底板厚度；
3.4. 3 底板上坑、沟的平面尺寸标注清楚，都有小剖面或另有剖
面详图表示各部分的尺寸；
3.4.
4
各柱下的细部尺寸标注清楚。
3.5 当为桩基时
3.5. 1 应标出桩位布置图（包括桩定位、尺寸、编号、桩长）、桩承台的编号、平面尺寸、标高，还应列出单桩承载力的大小；
3.5.
2
桩端进入持力层的深度；
3.5.
3
基岩顶面等高线示意图
3.5. 4 当采用标准设计的预制桩时，注明选用的标准图集号、桩号；
3.5. 5 对预制桩的单桩承载能力或打桩时的贯入度要求交代清楚。对端承灌注桩桩端进入硬持力层的最小要
求交代清楚。
2
承载能力标准值或设计值；
3.6.
3
基底处理措施，以及有关的施工要求等；
3.6.
4
验槽，遇到特殊情况的处理措施；
3.6.
5
如有各工种配合的施工要求应交代清楚；
3.6. 6 如有沉降观测要求时，沉降观测的要求及测点的布置交代清楚；
序
号
图纸名称图纸深度要求
有关桩基的设计要求应详细注明，如护壁构造、最
后三阵
每阵贯入度、桩端扩大头等；
4 基础详图
盖板面到室内面留出的尺寸与建筑地面做法一致；
4.1.3 当有防潮层，防潮层所在的位置要在剖面图上示意，
注明标高。如室内地面有几种不同标高时，防潮层
位置的变化与建筑图一致；
4.1.4 当与相邻子项基础相连或紧挨时，有关的剖面要将
相邻子项的基础表示出来；
4.1.5 管沟盖板，过梁如采用标准构件，所有的标准图集
号有说明。如为单体设计的，则详图所在图号要有
说明；
4.1.6 附注中对基础的材料，防潮层以下墙砌体的砖标号，
砂浆标号，圈梁的混凝土标号，钢筋钢号选用恰当。
钢筋混凝土基础的各部分尺寸，配筋标注齐全
4.2.2 基础预留的柱、墙插筋与上部结构详图的平面尺寸、
标高，钢筋直径、根数、排列、伸上高度一致。预
留插筋在基础内的锚固长度应注明；
4.2.3 当与相邻子项共用一个基础时，其轴线关系，柱、
墙尺寸，标高、插筋与子项的详图一致；
4.2.4 各不同截面的基础梁的配筋均要表示，当仅用剖面
表示时，钢筋的锚固要求要交代
序
图纸名称图纸深度要求
号
当有孔洞预留时，应绘出预留孔洞处的详图。
4.6 附注说明：基础材料、垫层材料、防潮层做法，对
回填土
的技术要求，地面以下钢筋混凝土构件的钢筋保护
层厚度
要求及它对施工的要求。
5 地下室部分 5.1 非人防部分
5.1.1 地下室部分图纸应包括底板及其它各层结构平面图（模板
图、板配筋图、梁配筋图）、墙柱定位图、外墙详图及其它
构筑物详图。
5.1.2 外墙详图上应注明外墙上的所有留洞图，并采取防水措施。
5.2 人防部分：若有人防要求，图纸应有人防专篇。图
纸包括与人防有关的所有图纸。人防部分的图纸应
包括人防布置平面图、人防顶板、底板平面图、人
防口部详图、人防构件详图（人防临空墙、人防楼
梯、防倒塌棚架）、人防安装配合、战时封堵等要求。
结构平面图部分的要求详见地上部分。
6 墙柱定位图墙柱定位图上应标明的内容有：
轴线的定位关系、各墙柱的尺寸、定位、编号等。
当建筑物比较简单时，墙柱图可和各层模板图结合
7 结构平面
布置图
架、剪
力墙、井筒等位置，并注明编号（或在墙柱定位图
表示）；
图纸名称图纸深度要求
序
号
尽量留在对结构影响最小的地方，并且应有加强措
施。相邻上下层留洞需考虑外墙面美观要求，做到水
平、竖向排列整齐；
7.1.6 有圈梁时应注明编号、标高，圈梁可用小比例绘制单
线平面示意图，门窗洞口处标注过梁编号；
7.1.7 楼梯间绘制斜线并注明编号；
并标明索引节点。
7.1.10 需标注坡屋面顶层所有门洞顶标高、底标高，并进行核对。出露台门还需考虑门的开启与斜屋面标高关
系。
7.1.11
需在平面图中标注坡屋顶屋脊线 7.1.12 屋顶平面应预留相应设备孔洞,
包括排水管、卫生间通风井、厨房通风井、出屋面消防管、水箱穿屋面管
线。
板上开洞时，应绘出洞边的加固详图。
8 墙柱配筋图及 留洞图 8.1.1 柱立面图中对柱子每层楼板面标高，高度的分段尺寸，钢筋接头位置、长度、钢筋的锚固要求，沿高度
方向各区段的箍筋直径、间距、尺寸范围等标注齐全、准确。也可用统一标准图表示；
序号 图纸名称 图纸深度要求
`
寸和建
9 详图
（或埋件）的规格、数量、型号、连接方法。
9.4 抗震设计的节点可统一绘制，尽量采用已有的标准
图集。
9.5 老虎窗窗台面标高设计需考虑屋面构造厚度，并以
相应的节点作表示。
10 其它图纸10.1 楼梯：应绘制出楼梯结构平面布置及剖面图、配筋
图，楼梯板与梯梁详图，预埋件、预留孔的大小、
位置等。对楼梯间处圈梁标高与设备预留孔洞标高
作核对。
10.2 特种结构（如预应力结构）和构筑物（水池、水箱、
挡土墙、设备基础等）详图宜分别单独绘制，以方
便施工。
10.3 钢结构构件详图应单独绘制，其深度要求应视承接制作任
务的钢结构厂家的条件而定。
10.4 首层楼面采用预制板时需对相应的结构构造处理作
表达；
施工图设计深度规定 总平面设计 一、在施工图设计中，总平面专业设计，包括图纸目录、设计说明、设计图纸。 二、设计说明 一般工程分别写在有关的图纸上，列出主要技术经济指标表，注明设计依据、尺寸单位、比例、坐标及高程系统。 三、总平面图 1、保留的地形和地物。 2、测量坐标网、坐标值。 3、场地四界测量坐标（或定位尺寸），道路红线和建筑红线或用地红线的位 置。 4、场地四邻原有及规划道路的位置，以及主要建筑物和构筑物的位置、名 称、层数。 5、建筑物、构筑物（人防工程、地下车库、油库、水池等隐蔽工程以虚线 表示）的名称或编号、层数、定位（坐标或相互关系尺寸）。 6、广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护墙的 定位（坐标或相互关系）尺寸。 7、指北针或风玫瑰图。 8.、总平面图应画图例。 四、竖向布置图 1、场地测量坐标网，坐标值。 2、场地四邻的道路、水面、地面的关键性标高。
3、建筑物、构筑物名称，室内外地面设计标高。 4、广场、停车场、运动场地的设计标高。 5、道路、排水沟的起点、变坡点、转折点和终点的设计标高，纵坡度、纵 坡距、关键性坐标，道路表明双面坡或单面坡。 6、挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。 7、指北针或风玫瑰图。 8、地面坡度用箭头表示。 五、详图：道路横断面、路面结构、挡土墙、护坡、排水沟、广场、运动场地、 停车场等。（以上项目如另外委托作环境设计，本设计可不画。） 六、总图制图规定 1、计量单位： （1）总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐，详图宜以毫米为单位。 （2）建筑物、构筑物、道路的方位角，宜注写到“秒”。 （3）道路的纵坡度、场地平整坡度、排水沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以“0”补齐。 2、坐标注法： （1）总图应按上北下南方向绘制，可向左或右偏移，但不宜超过45°，x为南北方向轴向，x的增量在x轴线上； y为东西方向轴向，y的增量在y轴线上； （2）坐标网格应以细实线表示，测量坐标网应画成交叉十字线，坐标代号宜用“x、y”表示； （3）表示建筑物、构筑物位置的坐标，宜注其三个角的坐标，如建筑物、构筑物与坐标轴线平行，可注其对角坐标。 3、标高注法： （1）应以含有±0.00标高的平面和屋面标高平面分别作二张总平面图。 （2）总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对
目录 一、景观施工图设计范围和设计内容要求 二、景观施工图设计时间安排 三、景观施工图设计成果要求及其附件资料
一、景观施工图设计场地范围和设计内容要求 1.1设计范围CAD示意图（如下图示例）
见附件“万悦城项目景观设计输入条件”PPT文件 1.2设计范围CAD文件（如下图文件） 1.3景观施工图设计空间范围： 1.3.1用地红线内除建筑构建外的所有户外和半户外空间，包括小区内步行道路、 公共活动广场、组团苑内外户外空间、首层和入口层架空层区等。 1.3.2建筑屋顶屋、顶花园和平台花园。 1.3.3区红线外的市政人行道路和绿化带、市政公共广场。 1.3.4其他，相见下表： 景观施工图设计范围补充列表： 编号区域名称是否备注 01 红线外市政人行道路? 02 红线外市政绿化带? 03 公交车站牌及岗亭? 04 红线外市政广场? 05 红线外市政防噪林? 07 住户私家花园（私家部分）? 08 建筑首层架空层? 09 建筑避难层(公共部分) ? 10 建筑除入口层外的架空层? 11 会所等公共场所内外景观花园?
备注：所有架空层及有顶板、墙柱面的空间设计范围包括吊顶天花、柱面墙面装饰、地面铺装、绿化配置、家私及布品、灯光、绿化配置等。 二、景观施工图设计时间安排 3.1各阶段时间安排如下：（如项目时间有调整，则依项目最新进度统一修改） 注：各阶段汇报时间为最终成果提交时间，过程汇报时间按需设定 三、景观设计成果要求及其附件资料 附件1《景观扩初设计成果标准》 附件2《景观施工图设计成果标准》 附件3《景观设计输入条件清单表》
附件一
万科精装修技术标 书范本 1
目录 第一章工程概况及施工条件 (1) 一、编制说明 (1) 二、编制资料 (1) 三、工程概况 (1) 四、工期要求 (2) 第二章组织机构及保证措施 (2) 一、项目组织机构 (2) 二、项目部主要人员职责及分工 (18) 三、项目保证体系、管理人员职责及运作程序 (22) 第三章施工场地必须达到的交接验收要求 (23) 一、交接完成面要求 (23) 二、交接记录 (23) 第四章要求土建总包单位提供的基本配合条件 (24) 第五章施工方案和技术措施 (24) 一、地面铺大理石 (24) 二、地面地毯铺设 (27) 三、大理石湿挂工程 (30) 四、木墙裙饰面 (35) 五、木材表面油漆饰面 (37) 六、墙面软包 (41) 2
七、轻钢龙骨石膏板吊顶 (42) 八、木门窗安装工艺标准 (44) 九、卫生洁具安装工艺标准 (52) 十、开关、插座安装、灯具安装工艺标准 (56) 十一、装饰板墙面安装 (61) 十二、大理石干挂工程 (65) 第六章施工用水、用电量计算 (74) 一、临时用水方案 (74) 二、临时用电方案 (76) 第七章装饰材料的环保保证措施 (77) 一、推广环保施工 (77) 二、环保施工控制目标 (78) 三、环保施工的项目管理 (78) 四、环保材料进场检验 (79) 五、环保施工保证措施 (79) 第八章物品的看护措施 (80) 第九章质量、安全、文明施工等保证措施 (81) 一、工程质量 (81) 3
二、质量保障体系 (82) 三、安全、文明措施 (83) 第十章成品保护 (91) 一、成品保护机构 (91) 二、成品保护制度 (92) 三、成品保护的具体措施 (92) 附表一机械设备清单 附表二施工总进度计划 附表三施工现场平面布置图 4
第一节地面装修类 一、地面铺石材 A、施工准备 1、材料 1）石材（现场放样，放样图纸确认后，由石材厂加工的成品）的品种、规格、质量应符合设计和施工规范要求。 2）水泥：号普通硅酸盐水泥或矿渣硅酸盐水泥，并准备适量擦缝用专用填缝剂（颜色和石材对照）。如果铺设的为浅色石材，须准备白水泥白色珍珠岩。 3）砂：中砂或粗砂（砂以金黄色为最佳，忌用含泥量大的黑砂）含泥量<3％。过8mm 孔径的筛子。 4）石材表面防护剂（建议采用进口产品）。 2、作业条件 1）石材板块进场后应堆放在室内，侧立堆放，底下应加垫木方。并详细核对品种、规格、数量、质量等是否符合设计要求，有裂纹、缺棱掉角的不得使用。需要切割钻孔的板材，在安装前加工好。石材加工安排在场外加工。室内抹灰、水电设备管线等均已完成。房内四周墙上弹好+50cm 水平线。施工前应放出铺设石材地面的施工大样图。 2）石材进场后，要铲去石材背后的网格布，然后采用石材防护剂对石材进行六面防护处理，晾干后再进行铺贴了。 B、操作工艺 1、熟悉图纸：以施工图和加工单为依据，熟悉了解各部位尺寸和作法，弄清洞口、边角等部位之间关系。 2、试拼：在正式铺设前，对每一房间的石材（或花岗石）板块；应按图案、颜色、纹理试拼。试拼后按两个方向编号排列，然后按编号放整齐。 3、弹线：在房间的主要部位弹出互相垂直的控制十字线，用以检查和控制石材板块的位置，十字线可以弹在混凝土垫层上，并引至墙面底部。 4、试排：在房内的两个相互垂直的方向，铺两条干砂，其宽度大于板块，厚度不小于3cm。根据图纸要求把石材板块排好，以便检查板块之间的缝隙，核对板块与墙面、柱、洞口等
附件五： 施工图设计深度要求 金辉集团住宅项目 施工图设计深度要求 集团北京设计研发管理中心 2011 年 1月
前言 1、施工图设计深度首先必须符合国家和地方的相关规范、规定。 2、如使用标准图中的做法，设计单位也请直接画在图上，不能简单地标注索引。 3、所有部位、管径、部品、留洞、线条等均需按实际尺寸绘制。 4、凡需承包商或厂家出二次施工图的部位或部件，应给出明确且详细的文字要求、技 术要求和图纸深度要求，并应按下文的相关要求画出全部条件图。 5、提交施工图时，凡是未按下文执行的部分，需单独列出，并说明原因。否则，金辉 施工图内审时，凡发现一套图中有5处明显不符本文要求的，即可将全套图退回设计单位，要求补充并重新提交，时间的延误执行设计合同的有关条款。 6、提交的施工图内审图应该达到本文的规定。 7、住宅套内的设计，各专业要特别关注强制性规范的要求是否在设计说明或图纸中交 代清楚。 1.建筑专业 1.1图纸目录 1)须按自然楼栋编排，每自然栋编一个独立目录。 2)图纸目录及每次图纸编号应注明日期（每轮图纸修改日期要统一），以便新旧图纸 查阅、区分。 3)与图纸有关的洽商要注明在哪一轮图纸基础上进行的。 1.2建筑设计总说明 施工图设计说明的深度： 1)该子项工程的设计依据文件、批文和相关规范。 2)项目概况
建筑名称、建筑地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下防水等级、抗震设防烈度以及反映建筑规模的主要技术经济指标，如住宅的套型和套数（包括每套建筑面积、使用面积、阳台建筑面积，车库的车位数）。 3)设计标高（本子项的相对标高与总图绝对标高的关系）。 4)用材说明和室内外装修： 墙体/墙身防潮层、高层建筑外墙面防渗漏构造设计、外墙窗的防渗漏构造设计、地下室防水、散水、勒角、台阶、坡道、油漆、涂料等的材料和做法。 对采用的新技术、新材料作法说明，及对特殊建筑造型和必要的建筑构造的说明。 5)门窗表及门窗性能（防火、隔声、防护、抗风压、保温、空气渗漏、雨水渗漏等）、 用料、颜色、玻璃、五金件等的设计要求。 6)应有门窗洞边框做法。 7)所有门窗需统一编制门窗表及绘制放大分隔简图，进行编号并注明选料，门窗表中 应统计各单体门窗数量。防火门窗及人防门的编号需易于识别。 8)电梯（自动扶梯）的选择及性能说明（功能、载重量、停站数、提升高度、井道尺 寸等）。 9)墙体、结构梁、楼板预留孔洞封堵方式说明。 10)总说明中关于建筑面积的计算要准确，并随设计的加深不断核算直至最终成果，建 筑面积计算应严格按照国家和地方的有关规定执行。 11)应加注做法厚度，并应合算找坡做法中最薄及最厚两点厚度，并与结构沟通，计算 荷载。 12)应有建筑图中所设计的混凝土构件的混凝土强度、钢筋等级说明。 13)应有消防道路路面做法。 1.3总平面 1)屋顶总平面图深度要求 用地地形、地貌及红线坐标 用地内建筑物、构筑物（建筑小品、市政配套设施等，隐蔽工程以虚线表示）定位的施工坐标或相互关系尺寸 用地内主要建筑物、构筑物名称及建筑层数，楼栋、单元编号。 建筑退红线 标明居住区道路与城市道路的接驳，标明小区车行及人行道路主次出入口、周
1、目的 保证设计质量和设计深度，结合本公司专业的设置情况，对园林与建筑工程设计文件编制深度的规定作适当补充和调整，特制定本规定。2、范围 适用于公司开发项目的景观施工图设计。 3、职责 吉林公司设计部负责本公司开发项目的景观施工图设计。 4、园林专业施工图设计文件编制深度规定 4.1封面 图幅与2＃图纸同。 4.2 设计总说明 （a）该项目工程量概述； （b）对照总体规划说明书提出全面技术分析和技术处理措施； （c）各专业设计配合关系中关键部位的控制要点； （d）材料、设备、造型、色彩选择的原则； （e）各分项工程需详加说明的分列于各分项图纸上； 4.3 总平面图 （a）总平面图应套在原地形图上绘制，准确表明道路、硬地、水体、山石、建筑、绿地、园灯、陈设的平面形状、位置、相 互关系； （b）有准确的放样依据，关键定位点的地形坐标值，必要时可用方格网表示具体定点尺寸，方格网为2m X 2m—10mX10m， 方格网应与测量地形图的坐标格在方向上一致。以建筑为主 的庭院空间，方格网应与建筑主要轴线在方向上一致； （c）庭院或小型绿地要详细标出放样尺寸 （d）建筑设施名称，面积列表。 （e）指北针，详图索引，图纸比例1/200~1/500，庭院1/100，根据具体项目情况选择。 （f）根据项目具体情况，上述内容亦可分别出图。 4.4 竖向设计 （a）绘出原有地形地貌及现状标高； （b）准确绘出园路、硬地、水体、山石、建筑、绿地的平面形状、位置、相互关系； （c）用等高线绘出地形改造后的起伏情况，注出各高程点的原有及设
计标高； （d）标出建筑物室内外设计标高； （e）标出构筑物标高，挡土墙上下标高，水体驳岸的岸顶标高，常水位标高，池底标高； （f）硬地标出中心及四周标高； （g）道路起止点、交叉点、变坡点、转弯点标高，纵向每10－30m 标出标高； （h）用箭头标出道路、硬地、绿地的排水坡向，用暗管排水时，标明雨水口位置； （i）土石方挖填范围，注出原地面标高，设计标高，填挖高度，填挖分界线，土方量调配平衡表； （j）指北针、图纸比例与总平面图同； （k）重点地段，地形变化复杂地段增加剖面图说明，标出关键部位标高。 4.5 道路广场设计 （a）硬地外轮廓，道路宽度线型控制尺寸均在总平面图上标明，如总图比例较小，每块硬地外轮廓可另行放大画出，注明总尺 寸及细部尺寸； （b）道路、硬地标高在竖向设计平面图上标明，考虑无障碍设计； （c）横剖面设计，标明道路，硬地从表层至基础层的具体做法； （d）局部设计，标明园路、硬地面层形式，具体尺寸； （e）标明不同宽度，不同形式路面交接点处理，道路与硬地交接点处理； （f）标明伸缩缝做法； （g）列出园路、硬地工程量总表； （h）作法说明，例如图中未详需加以说明的要点，如铺装缝允许尺寸，铺装地与道牙的衔接处理，规则形铺装地折点、转弯 处做法。 4.6 绿化种植设计 （a）图纸比例一般为1/200，简单工程1/500，庭院及配植精细的1/100； （b）图纸规格按国标CBJ1-86执行，图幅过大的，可分张分块绘制，图幅分块应以完整绿地为单位，并绘出周围的园路建筑等设 施，以便于衔接，并方便施工；
【十里画廊项目】 （1#、2#楼） 施工图设计任务书 平顶山市十里画廊置业有限公司公司 总工室 二零一四年一月
第一部分总则 (5) 一、目的 (5) 二、依据 (5) 三、适用范围 (5) 四、图纸要求 (5) 1.工程名称： (5) 2.图面要求： (5) 3.时间要求： (6) 4.其他要求： (6) 五、内容说明 (7) 第二部分建筑专业 (7) 一、建筑专业设计任务书 (8) 1.设计说明 (8) 2.统一做法 (8) 3.构造要求 (11) 4.立面 (13) 5.外立面装修设计深度 (13) 6.室内装修设计深度 (14) 7.环境 (14) 8.详图 (14) 9.其它 (14) 二、设计管理 (14) 第三部分结构专业 (15) 一、结构专业设计任务书 (15) 1.结构设计的一般要求 (15) 2.结构设计的特殊要求 (17)
3.荷载取值要求 (18) 4.对设计全过程的配合要求 (18) 5.主体工程 (19) 6.基础及地下室工程 (19) 7.楼地面工程 (20) 二、结构设计管理 (20) 第四部分机电专业 (21) 一、电气部分 (21) 1.设计范围及指标 (21) 2.设计注意事项及我司的习惯做法 (21) 二、给排水部分 (25) 1.设计范围及指标 (25) 2.设计注意事项及发展商的习惯做法 (25) 三、暖通部分 (27) 1.设计范围及指标 (27) 2.设计注意事项及发展商的习惯做法 (27) 四、燃气部分 (29) 五、设备安装初步设计成果要求 (29) 六、设备安装施工图设计成果要求 (31) 1.建筑给排水施工图成果要求 (31) 2.室外给排水施工图成果要求 (32) 3.建筑电气施工图成果要求 (33) 4.室外电气施工图成果要求 (34) 5.采暖施工图成果要求 (35) 七、设计管理 (36) 1.综合 (36) 2.设计过程管理 (37)
[工艺]万科精装修施工工艺标准（全集） 第一节地面装修类一、地面铺石材A、施工准备1、材料1）石材（现场放样，放样图纸确认后，由石材厂加工的成品）的品种、规格、质量应符合设计和施工规范要求。2）水泥：32.5 号普通硅酸盐水泥或矿渣硅酸盐水泥，并准备适量擦缝用专用填缝剂（颜色和石材对照）。如果铺设的为浅色石材，须准备白水泥白色珍珠岩。3）砂：中砂或粗砂（砂以金黄色为最佳，忌用含泥量大的黑砂）含泥量4）石材表面防护剂（建议采用进口产品）。2、作业条件1）石材板块进场后应堆放在室内，侧立堆放，底下应加垫木方。并详细核对品种、规格、数量、质量等是否符合设计要求，有裂纹、缺棱掉角的不得使用。需要切割钻孔的板材，在安装前加工好。石材加工安排在场外加工。室内抹灰、水电设备管线等均已完成。房内四周墙上弹好+50cm 水平线。施工前应放出铺设石材地面的施工大样图。2）石材进场后，要铲去石材背后的网格布，然后采用石材防护剂对石材进行六面防护处理，晾干后再进行铺贴了。B、操作工艺1、熟悉图纸：以施工图和加工单为依据，熟悉了解各部位尺寸和作法，弄清洞口、边角等部位之间关系。2、试拼：在正式铺设前，对每一房间的石材（或花岗石）板块；应按图案、颜色、纹理试拼。试拼后按两个方向编号排列，然后按编号放整齐。
3、弹线：在房间的主要部位弹出互相垂直的控制十字线，用以检查和控制石材板块的位置，十字线可以弹在混凝土垫层上，并引至墙面底部。 4、试排：在房内的两个相互垂直的方向，铺两条干砂，其宽度大于板块，厚度不小于3cm。根据图纸要求把石材板块排好，以便检查板块之间的缝隙，核对板块与墙面、柱、洞口等的相对位置。 5、基层自理：在铺砌石材板之前将混凝土垫层清扫干净（包括试排用的干砂及石材块），然后洒水湿润，扫一遍素水泥浆。 6、铺砂浆：根据水平线，定出地面找平层厚度做灰饼定位，拉十字线，铺找平层水泥砂浆，找平层一般采用1:3 的干硬性水泥砂浆，干硬程度以手捏成团不松散为宜。砂浆从里往门口处摊铺，铺好后刮大杠、拍实，用抹子找平，其厚度适当高出根据水平线定的找平层厚度。 7、铺石材块:一般房间应先里后外进行铺设，即先从远离门口的一边开始，按照试拼编号，依次铺砌，逐步退至门口。铺前将板块预先浸湿阴干后备用，在铺好的干硬性水泥砂浆上先试铺合适后，翻开石板，在水泥砂浆上浇一层水灰比 0.5 的素水泥浆（如果是浅色石材，采用白水泥或石材粘结剂），然后正式镶铺。安放时四角同时往下落，用橡皮锤或木锤轻击木垫板（不得用木锤直接敲击石材板），根据水平线用水平尺找平，铺完第一块向两侧和后退方向顺序镶铺，如发现空隙应将石板掀起用砂浆补实再行安装。石材板块之间，接缝要严，不留缝隙。 8、抛光
暖通施工图设计深度要求 标签:空调系统风路转换采暖热负荷空调制冷系统 在施工图设计阶段，采暖通风与空气调节专业设计文件应包括图纸目录、设计与施工说明、设备表、设计图纸、计算书。图纸目录应先列新绘图纸，后列选用的标准图或重复利用图。 ⒈设计说明应介绍设计概况和暖通空调室内外设计参数、热源、冷源情况；热媒、冷媒参数；采暖热负荷、耗热量指标及系统总阻力；空调冷热负荷、冷热量指标，系统形式和控制方法，必要时，需说明系统的使用操作要点，例如空调系统季节转换，防排烟系统的风路转换等。 ⒉施工说明应说明设计中所要求使用的材料和附件；系统工作压力和试压技术要求；施工安装要求及施工注意事项。采暖系统还应说明散热器型号。 ⒊图例一般使用通用图例，并将图例放置在设计说明页或首页中，也可单独成图。 ⒋设备表施工图阶段，型号、规格栏应注明详细的技术数据。 当设计单位只设计部分工程内容，或由多家设计单位共同承担设计任务时，应明确交待配合的设计分工范围。 设备平面图建筑平面图应绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称。在底层平面图上绘出指北针。通风、空调平面图，一般采用双线绘风管，单线绘空调冷热水、凝结水管道的画法。标注风管尺寸、标高以及末端设备或风口尺寸时(圆形风管注管径、矩形风管注宽×高)，应标注水管管径及标高、管道坡度和坡向，以及各种设备及风口安装的定位尺寸和编号。还应标出消声器、调节阀、防火阀等各种部件位置及风管、风口的气流方向。当建筑装修方案未最终确定时，风管和水管可先画出单线走向示意图，并注明房间送、回风量及以风机盘管数量、规格。在建筑装修确定后，一般按规定要求绘制平面图。 剖面图当风管或管道与设备连接交叉复杂，光靠平面图表示不清时，应绘制剖面图或局部剖面。在剖面图中绘出的风管、水管、风口等设备，应表示清楚管道与设备、管道与建筑梁、板、柱、墙以及地面的尺寸关系。还应表示清楚风管、风口、水管等尺寸和标高，气流方向及详图索引编号等。 通风、空调、制冷机房平面图机房图应根据需要增大比例，绘出通风、空调、制冷设备(如冷水机组、新风机组、空调器、冷热水泵、冷却水泵、通风机、消声器、水箱等)的轮廓位置及编号，注明设备和基础距离墙或轴线的尺寸。绘出连接设备的风管、水管位置及走向；注明尺寸、管径、标高。标注机房内所有设备、管道附件(各种仪表、阀门、柔性短管、过
机密公司年度经营计划（样本） XX公司 2015年12月28日
目录 一、项目范围 (4) 二、项目经营计划 (4) 1、开竣工面积计划 (4) 2、销售利润 (5) 3、经营利润及报表体现 (6) 三、项目开发总体计划 (7) 1、项目开发计划 (7) 2、完成项目开发计划的难点及应对措施 (9) 四、设计计划 (9) 1、设计计划 (9) 2、设计跟踪服务 (10) 3、设计费支付计划 (11) 五、工程计划 (11) 1、工期计划 (11) 2、工程付款计划 (14) 3、工程管理的难点及应对措施 (14) 六、销售计划 (14) 1、销售计划 (14) 2、销售费用计划 (15) 3、推盘计划 (16)
4、销售难点及应对措施 (17) 七、客户满意度提升计划（样本） (17) 1、2005年提升目标 (17) 2、满意度提升计划 (18) （1）产品线满意度 (18) （2）产品线满意度提升具体措施 (18) （3）体验线满意度 (20) （4）体验线满意度提升具体措施 (21) 1）保持优势，扭转劣势 (21) 2）售前阶段 (21) 3）售后阶段 (22) 3、由满意向忠诚的转化 (33) 八、成本计划 (34) 1、全成本目标体系 (34) 2、成本控制的难点及应对措施 (34) 3、动态成本控制 (35) 九、资金计划 (35) 十、管理及人力资源计划 (36) 1、管理系统 (36) 2、人力资源配置 (36) 3、招聘 (36) 4、培训 (37)
一、项目范围 二、项目经营计划 1、开竣工面积计划
2、销售利润
拟采用 1、相关批复。成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求； 2、总平面图。设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展用地，充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等； 3、竖向设计。(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况)；(2)竖向设计是否合理利用地形，综合考虑功能、安全、景观、排水等要求进行竖向布置；(3)防灾措施是否合理，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。 4、文通组织。(1)人流和车流的组织、道路、出入口、场地布置等是否合理；(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。 5、输送管道 (1)设计输送能力是否合适；管道材质、管径壁厚、设计压力是否合理；路由是否最优，合理减少管道长度； (2)交通条件，是否结合实际情况设置了必要的维检修
(3)大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求； (4)大开挖穿越是否有无稳管和水工保护措施； (5)定向钻穿越地层是否适宜，埋深是否符合规范要求；穿越曲线否合理，出入土点是否有合适的施工场地； (6)山体隧道的洞口位置、衬砌型式选择是否合理，地质条件是否适合； (7)管道敷设是否与周围环境相协调； 6、工艺安装 7、建筑结构。(1)建筑物使用功能、功能分区、平面布局等；(2)是否达到规定的设计深度要求；(3)是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准； (4)地基基础和结构设计等是否安全；(5)建筑防火设计；(6)外立面、屋面及内部装修风格。 1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2、地基基础和结构设计等是否安全。 3、是否符合公众利益。 4、施工图是否达到规定的设计深度要求。 5、是否符合作为设计依据的政府有关部门的批准文件
景观施工图设计任务书 项目名称： 发件单位：发件人：审批人：收件单位：收件人： 发文日期： 所属合同：《*************》 重要程度： [目录] 第一部分设计任务书使用说明 第二部分景观施工图设计范围要点 第三部分景观施工图图纸目录 第四部分景观施工图图纸设计要点 第五部分关于部分规范的补充内容 第六部分附件说明 第一部分施工图设计任务书使用说明
一、上海万科景观施工图纸是上海万科房地产有限公司根据公司项目的需要，委托具有景观施 工图设计经验的公司进行扩初阶段深化设计及施工图设计的图纸，其主要目的是将扩初设计深化为可指导现场施工的图纸，同时，补充和完善相关专业的实施图纸。总体上要求图纸表达明确、详细，达到结构、设备电气、给排水、景观软硬景工程等景观施工单位之使用要求。 二、万科地产的景观施工图的设计深度与内容，规范设计成果，更好的配合现场工程师的实际 操作，特编制本任务书，用于规范不同的设计公司和设计单位，以求确保图纸设计的内容与深度达到万科公司的使用要求。 三、指引是依据国家有关规范与标准，并总结万科地产公司以往项目操作开发经验编制而成。 对未涉及的部分，应执行国家、当地现行的有关规范、规程和标准。 第二部分施工图设计范围要点 一、总图设计部分 1.各系统的总平面图（材料、部品、平面定位、竖向、给排水、电气工程）。 2.道路系统：小区所有道路的表面装饰及其排水装饰，步行道路的分级和定位、竖向 图及剖面大样。 3.装置：完成各种与景观相关的人行、车行、人车混行出入口总图装置的施工图设计。 二、结构部分 1.土墙：景观施工图设计单位负责挡土墙的结构设计等。 2.水景：小型水景（深度1米以内）、大型人工湖河岸、不在结构楼板上的大型水景（深 度1米以上）的结构设计由景观施工图设计单位负责完成结构设计。在结构楼板上的 大型水景（深度1米以上）由建筑施工图设计单位负责完成结构设计，景观设计单位 提供结构提资条件图。 3.系统：有交通联系功能的户外及与景观有关的水平和垂直交通系统构筑物由景观施工 图设计单位负责完成结构设计，例如桥、建筑户外楼电梯等。构筑物：所有景观构筑
万科房地产有限公司 项目施工图设计任务书 万科房地产有限公司 年月日
施工图设计任务书 一．设计名称、建设地点 设计名称： 建设地点： 二．设计依据、批准文号 1．建设用地规划许可证 2．政府部门对项目方案设计的批文 3．政府部门对项目初步设计的批文 4．用地范围1：1000地形图 5．该项目红线外管线配套图 6．用地范围内的水文资料 7．用地范围内地质堪察报告 8．《民用建筑设计通则》 9．《住宅设计规范》 10．《建筑设计防火规范》 11．《高层民用建筑设计防火规范》 12．《施工图设计任务书》 13．《施工图设计指导书》 14．《施工图设计进度表》 15．《施工图设计深度要求》 16．其它国家及地方跟此项目有关的规范及规定（如有请详细列出） 三．项目概况 1．项目所在区域概述 2．项目周边已有建筑物描述
3．项目场地描述 4．项目自身描述，包括：占地面积，建筑面积，建筑高度，建筑使用功能及容积率等经济技术指标。 四．项目设计内容 1．配合方案设计单位进行方案深化，按照国内相应规范对方案设计单位提供的设计方案提出修改建议，直至完成建筑结构水暖电各专业技术 方案比较，确定方案（相当于初步设计）。 2．在满足国家规定设计深度，同时满足万科设计图纸深度要求的前提下，完成总图、建筑、结构、水、暖、电各专业施工图设计。 3．作为设计总包单位配合异型结构、室外装修等专项设计，完成审核，直至盖章出图。 4．配合各设备专业厂商完成专项设计，直至盖章出图。 5．配合室外配套工程、室外环境工程，完成与主体设计的衔接。 6．针对政府强制要求，配合甲方完成对新材料新技术应用的研究。 7．全力配合甲方完成报审报建工作，直至报批完成。 8．按照甲方要求完成合同附图及各部分面积指标。 五．项目设计时间要求 施工图各阶段设计周期详见《设计计划安排表》。 六．项目设计成果要求 1．方案调整设计图及文件图纸8套，其中三套精装本，其余为平装本； 电子文件光盘（或软盘）一份。 2．施工图条件图、1：50单元平面图等各阶段性图纸一份；电子文件光盘（或软盘）一份。 3．交付开工的基础、桩位施工图及报建的基础施工图图纸8套，其中三套精装本，其余为平装本；电子文件光盘一份。 4．全套施工图设计图纸12套，其中三套精装本，其余为平装本；各专业
【万科金域蓝湾项目】 施工图设计任务书 _____________公司 设计管理部 二零__年__月 第一部分总则 ........................................................................................... - 3 - 一、目的............................................................................................................................ - 3 - 二、依据............................................................................................................................ - 3 - 三、适用范围.................................................................................................................... - 3 - 四、图纸要求.................................................................................................................... - 3 - 1.工程名称：.................................................................................................................................. - 3 - 2.图面要求：.................................................................................................................................. - 3 - 3.时间要求：.................................................................................................................................. - 5 - 4.其他要求：.................................................................................................................................. - 5 - 五、内容说明.................................................................................................................... - 5 - 第二部分建筑专业.................................................................................... - 6 - 一、建筑专业设计任务书................................................................................................ - 6 - 1.设计说明 ...................................................................................................................................... - 6 - 2.统一做法 ...................................................................................................................................... - 6 - 3.构造要求 ...................................................................................................................................... - 9 - 4.立面 ............................................................................................................................................. - 11 - 5.外立面装修设计深度 ............................................................................................................. - 11 - 6.室内装修设计深度.................................................................................................................. - 12 - 7.环境 ............................................................................................................................................. - 12 - 8.详图 ............................................................................................................................................. - 12 - 9.其它 ............................................................................................................................................. - 12 -
中煤国际工程集团重庆设计研究院 民用建筑工程初步设计文件图纸深度规定 ( 修订版) 中煤国际工程集团重庆设计研究院 二○○九年十一月 初步设计图纸深度要求
一总平面 1、区域位置图( 根据需要绘制) 2、总平面图 1) 保留的地形和地物 2) 测量坐标网、坐标值, 场地范围的测量坐标( 或定位尺寸) , 道路红线、建筑红线或用地界线。 3) 场地四邻原有及规划道路的位置( 主要坐标或定位尺寸) 和主要建筑物及构筑物的位置、名称、层数、建筑间距。 4) 建筑物、构筑物的位置( 人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用虚线表示) , 其中主要建筑物、构筑物应标注坐标( 或定位尺寸) 、名称( 或编号) 、层数; 总平面图中应准确表示建筑物外轮廓线。 5) 道路、广场的主要坐标( 或定位尺寸) , 停车场及停车位, 必要时加绘交通流线示意; 6) 绿化、景观及休闲设施的布置示意, 围墙、大门的布置图。 7) 指北针或风玫瑰图。 8) 主要技术经济指标表。 9) 说明栏内注写: 尺寸单位、比例、地形图的测绘单位、日期、坐标及高程系统名称( 如为场地建筑坐标网时, 应说明其测量坐标网的换算关系) , 补充图例及其它必要的说明等。 3、消防分析图 ( 1) 在已完成的总平面布置图上表示, 主要内容为消防车道的宽度、坡度、转弯半径、尽端车道的回车场( 高层为18m×18m小高层为15m×15m) , 消防扑救场地范围及坡度, 范围: 建筑底边至少有一个长边或周边长度的1/4且不小于一个长边的长度, 场地进深高层围18m, 小高层可15m, 此范围内必须设有直通室外的楼梯或直通楼梯间的出口, 场地坡度不大于5%。
万科施工图设计合同 工程设计补充协议及附件 目录 设计内容 设计费用 甲方职责 乙方职责 设计进度 停建终止合同及缓建 调解与仲载 其它 附则 2006年11月5日
甲方：上海天亿置业进展有限公司 乙方：河北省建筑设计研究院（上海分院） 甲乙双方本着平等互利，相互协助的原则，通过友好协商，达成如下“万科新里程预制PC项目”设计补充协议及附件要求： 设计内容 施工图设计，包括： 建筑专业； 结构专业； 机电专业（供电、电讯、空调、煤气、有线电视、消防、电梯、给水、排水、排污、安保及相应的与土建结合的埋件设计）及与市政管网系统接驳的设计工作； （以上图纸均达到政府有关规定深度） 预制外墙对结构整体抗震性能阻碍的分析研究； 设计范畴为：新里程21＃楼。 设计依据： 本合同所规定的内容。 甲方所提供的地块测量图。 本工程设计图纸的编制方法，应以《上海市设计文件编制标准》为标准。 设计规范和规定应按照中华人民共和国上海市有关设计规范和设计规定。 采纳中华人民共和国认可的国际度量衡进行设计绘图。平面以毫米为单位，立面以米为单位。 设计费用及付款程序 本工程设计费按照60元/平米运算，总建筑面积为6000平米，合计设计费为人民币36万元，（大写：人民币叁拾陆万元整）。 付款程序：
本合同生效后15日内，甲方应向乙方支付设计费用总额的25%，为9万元作为首期设计项目的定金。 试验楼初步设计完成后15日内支付20%，为7.2万元。 乙方交付全套施工图并通过设计监理审图认可后支付35%，为12.6万元。 住宅工程主体结构封顶后支付10%，为3.6万元。 工程竣工，并通过政府验收后支付10％，为3.6万元。 甲方职责 提供项目设计任务要求资料，出席设计会议及确认有关事项的决定。甲方须向乙方提供设计所需基础资料，其中包括： 电子地势图； 必要的资料文件； 设计任务书。 按时付乙方设计费； 甲方应及时讨论研究乙方提供的设计草案，并书面通知乙方予以确认。 甲方有权审定支付乙方的设计费用及有关设计的变更； 甲方负责对重大设计变更进行确认,并应承担其指定专业配套公司按打算向乙方提供配合图纸（及有关电子文件）的责任。 甲方负责审定乙方的所有设计成果，包括详规设计、方案设计、初步设计和施工图设计； 甲、乙双方负责审定建筑装标准以及水、电、消防、煤气等产品及材料的规格、型号厂家； 甲方督促检查设计进度、设计深度、参与各设计时期的设计治理； 甲方组织图纸内部会审及图纸施工交底，组织工程验收； 甲方承担因甲方不能按合同规定支付设计费而造成乙方设计工期延误的责任。 甲方须向乙方提供设计所需的基础资料，见附件表四。 甲方须按本合同条件的规定，按期支付设计费及经甲方审批后因甲方变更返工而修改或因缓建而引致的增加工作所应支付的费用；

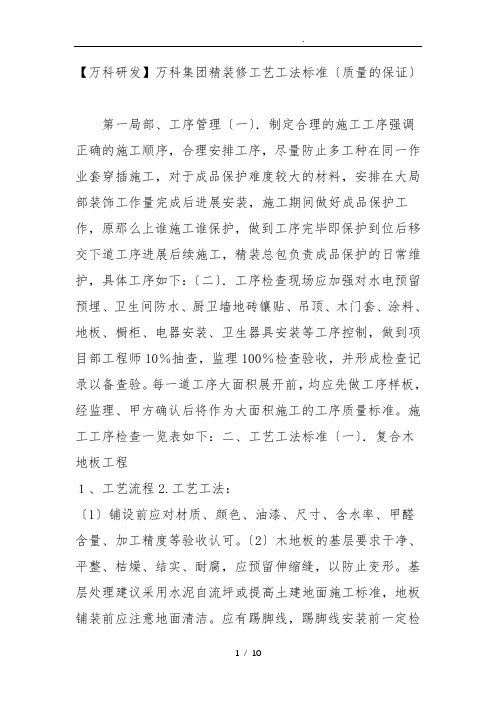

【万科研发】万科集团精装修工艺工法标准（质量的保证） 第一部分、工序管理（一）．制定合理的施工工序强调 正确的施工顺序，合理安排工序，尽量避免多工种在同一作业套内交叉施工，对于成品保护难度较大的材料，安排在大部分装饰工作量完成后进行安装，施工期间做好成品保护工作，原则上谁施工谁保护，做到工序结束即保护到位后移交下道工序进行后续施工，精装总包负责成品保护的日常维护，具体工序如下：（二）．工序检查现场应加强对水电预留预埋、卫生间防水、厨卫墙地砖镶贴、吊顶、木门套、涂料、地板、橱柜、电器安装、卫生器具安装等工序控制，做到项目部工程师10％抽查，监理100％检查验收，并形成检查记录以备查验。每一道工序大面积展开前，均应先做工序样板，经监理、甲方确认后将作为大面积施工的工序质量标准。施工工序检查一览表如下：二、工艺工法标准（一）．复合木地板 工程 １、工艺流程2.工艺工法： （1）铺设前应对材质、颜色、油漆、尺寸、含水率、甲醛 含量、加工精度等验收认可。（2）木地板的基层要求干净、平整、干燥、牢固、耐腐，应预留伸缩缝，以防止变形。基层处理建议采用水泥自流坪或提高土建地面施工标准，地板铺装前应注意地面清洁。应有踢脚线，踢脚线安装前一定检
