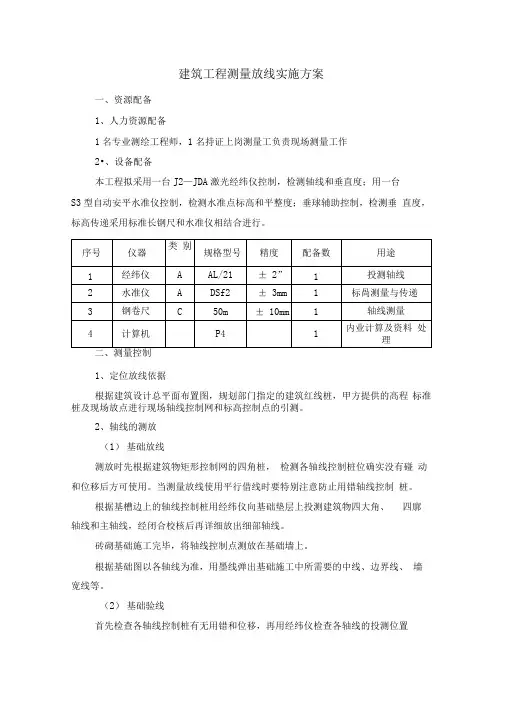

建筑工程测量放线实施方案
一、资源配备
1、人力资源配备
1名专业测绘工程师，1名持证上岗测量工负责现场测量工作
2.、设备配备
本工程拟采用一台J2—JDA激光经纬仪控制，检测轴线和垂直度；用一台S3型自动安平水准仪控制，检测水准点标高和平整度；垂球辅助控制，检测垂直度，标高传递采用标准长钢尺和水准仪相结合进行。
序号仪器类
别
规格型号精度配备数用途
1经纬仪AAL/21±2”1投测轴线
2水准仪ADSf2±3mm1标高测量与传递3钢卷尺C50m±10mm1轴线测量
4计算机P41 二、测量控制内业计算及资料
处理
1、定位放线依据
根据建筑设计总平面布置图，规划部门指定的建筑红线桩，甲方提供的高程标准桩及现场放点进行现场轴线控制网和标高控制点的引测。
2、轴线的测放
（1）基础放线
测放时先根据建筑物矩形控制网的四角桩，检测各轴线控制桩位确实没有碰动和位移后方可使用。当测量放线使用平行借线时要特别注意防止用错轴线控制桩。
根据基槽边上的轴线控制桩用经纬仪向基础垫层上投测建筑物四大角、四廓轴线和主轴线，经闭合校核后再详细放出细部轴线。
砖砌基础施工完毕，将轴线控制点测放在基础墙上。
根据基础图以各轴线为准，用墨线弹出基础施工中所需要的中线、边界线、墙宽线等。
（2）基础验线
首先检查各轴线控制桩有无用错和位移，再用经纬仪检查各轴线的投测位置
专业资料整理
专业资料整理 (
即基础的定位)，然后再实量四大角和各轴线位置，以防整个基础在基槽 内移动错位。验面的标高。 基础验线时的允许偏L ≤30m ，允许偏差±5mm ；30m ＜L ≤60m ， 允许偏差±10mm ；60mm ＜L ≤90m ，允许偏差±15mm ；90m ＜L ，允许偏差±20mm 。 （3）轴线测放 轴线测
放采用。依据规划坐标及甲方提供的坐标点情况横十字 轴线控制基线，十字基线再通过排距轴轴线。 施测中要严格控制轴线的竖向偏差，竖向偏差在本层内过±5(点 容许误差为±1)全楼的累积误差过20mm 。 各楼层轴线测放并经监理、业主复核，复核无误并签后 方可进入下道工序的施工。 3、标高测放 标高测控采用S 3水准仪进行，定位放线时将甲方指定的水准用水准 仪引至每栋建筑物周边固定的围墙上作为基准点。基准点不得少于4点以便于闭 合校核，标出±0.000标高位置，并 底层墙体砌4个基准点引到可以通视的外墙面上作为基准标 高线，并用红油漆作，并以此为标准，每升高一层用钢卷尺从下一层标高 线沿墙向上丈量出层高，定出上一层的标高线。 标高钢卷尺向上引测，并在各层做好标，弹出水平线，同时向上引的 标点不少于4处，为了避免累计误差，将4个基准点引到楼层后再用水准仪进行 复测，检查是否在允许误差范合，每层从±0.000基准标高线引。 所用钢卷尺必须从头到尾使用，中途 4、抄平放线 （1）基础施工抄平放线 a 、基坑土开挖完后办理交接手续，现场必须拉通线度、宽 度，基坑底标高经水准仪校核无误后才可进行下道工序的施工，并设置轴线、基 础边线。 b 、础施工完后将轴线引测至墙体上，并按设计图
关
面尺
寸。 （2）.装饰施工抄平放线
a、内装饰：根据建筑施工图弹出相应的全部墨线包括脚线、顶棚顶高程线、装饰线及窗台、门洞顶、压顶、楼梯步级等的墨线。
b、外墙装饰：按设计图放出凸凹线、门窗顶、窗台线、装饰线、女儿墙压顶线等控制线。
c、凡粘贴各种规格的饰面材料应按块料的规格和设计要求的图案等放出分格、分色及收边、收口、斜水等控制线，要求饰面缝线纵横畅顺。
5、施工测量精度的保证措施
(1)组织专职测量人员和固定的测量组负责整个工程的测量工作，并做好测量记录及交工档案资料。
(2)配备精密的测量器具，专人保管，定期校验，确保测量精度。
(3)建筑物的定位放线必须经过规划、业主、监理部门验线后方可正式交付使用。
(4)测量实行校核制度，由专人负责测量标桩的埋设检查与校正，建筑物的基础、±0.00结构层轴线以及各楼层轴线放线后由项目技术负责人、工长组织
复核，并作好复核记录。各楼层轴线和标高必须经过业主、监理复核并签字同意后方可施工。
专业资料整理
