目录
一、绪论 (2)
1.1铝合金的分类、成分和性能 (2)
1.2铝合金的焊接性特点 (4)
三、纯铝及铝镁合金管道的焊接特点 (5)
四、铝及铝镁合金的焊接方法和材料选用 (5)
4.1铝合金的焊接方法 (5)
4.2铝用焊接材料 (8)
五、铝镁合金管道的施工工艺 (10)
六、铝镁合金管道常见的焊接缺陷及防止措施 (11)
七、参考文献 (12)
一、绪论
铝合金具有良好的耐蚀性、较高的比强度和导热性以及在低温下能保持良好力学性能等特点，在航空航天、汽车、电工、化工、交通运输、国防等工业部门被广泛地应用。掌握铝合金的焊接性特点、焊接操作技术、接头质量和性能、缺陷的形成及防止措施等，对正确制定铝合金的焊接工艺，获得良好的接头性能和扩大铝合金的应用范围具有十分重要的意义。
1.1铝合金的分类、成分和性能
（1）铝合金的分类
铝合金可分为变形铝合金、铸造铝合金。变形铝合金是指经不同的压力加工方法制成的板、带、管、型、条等半成品材料；铸造铝合金以合金铸锭供应。铝合金分类状态示意见图1-1。铝合金的分类及性能特点见表1-1。
表1.1 铝合金的分类及性能特点
（2）铝合金的性能
铝合金的物理性能见表1.2。
表1.2 铝合金的物理性能
1.2铝合金的焊接性特点
铝合金熔化焊时有如下困难和特点：
（1）铝和氧的亲和力很大，因此在铝及铝合金表面总有一层难熔的氧化铝膜远远超过铝的熔点，这层氧化膜不溶于金属并且妨碍被熔融填充金属润湿。在焊接或钎焊过程中应将氧化膜清除或破坏掉。
（2）熔焊时，铝合金的焊接性首先体现在抗裂性上。在铝中加入铜、锰、硅、镁、锌等合金元素可获得不同性能的合金，各种合金元素对铝合金焊接裂纹的影响不同。
（3）铝合金的固态和液态色泽不易区别，焊接操作时难以控制熔池温度。
（4）焊后焊缝易产生气孔，焊接接头区易发生软化。
对铝合金进行焊接，可以用多种不同的焊接方法，表1.3所列的为部分铝合金的相对焊接性。
表1.3 部分铝合金的相对焊接性
三、纯铝及铝镁合金管道的焊接特点
铝镁合金熔点低，约为500℃左右，但铝镁合金在高温下很容易在空气中被氧化生成氧化镁氧化膜，覆盖熔池，影响基本金属与填充物金属良好的熔合，从而在焊接过程中容易产生氧化物夹渣、未熔合、气孔等缺陷。
纯铝的比重较轻，为2.7g/cm3,铝镁合金的比重稍微大于纯铝的比重。但氧化镁的比重为 3.2g/cm3,在焊接过程中形成的氧化镁混杂在比重较轻的熔化的金属液中不易排出，容易使焊缝夹渣，存在夹渣的焊缝又容易产电化腐蚀，同时薄壁管道焊接时由于高熔点氧化膜覆盖熔池，温度不易控制，焊缝易产生烧穿现象。
铝镁合金熔点低，易熔化，但其比热和熔化热量较大，导热率大，局部加热比较困难。焊接时，必须采用能量集中，功率大的焊接设备。
当保护气体氩气不纯和存在水份时，镁在焊接过程中与水发生化学反应，生成氧化镁和氢气。铝镁合金的熔池容易吸收气体，高温下溶入大量气体，在焊后冷却凝固过程中来不及排出，聚集在焊缝中形成气孔。
铝镁合金膨胀系数较大，在焊接过程中易产生较大的热应力。同时在高温下，铝镁合金的塑性和强度较低，易产生塌陷，给焊工掌握温度带来较大困难。因此在焊接过程中，施工人员一定要正确选择焊接规范，严格控制施焊电流，确保施工质量和进度。

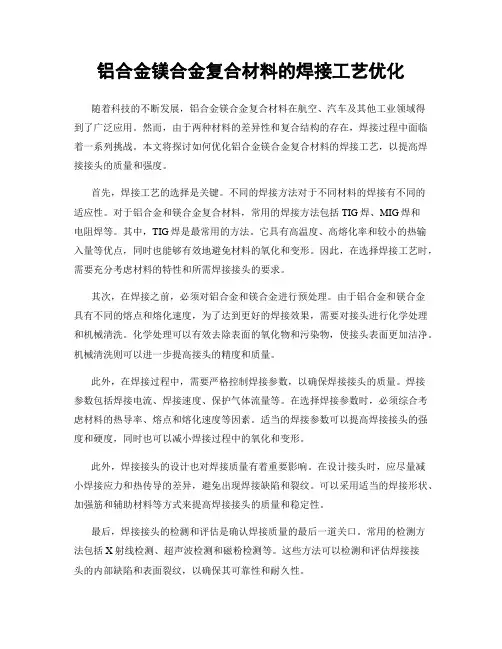

四、铝及铝镁合金的焊接方法和材料选用
4.1铝合金的焊接方法
铝镁合金的焊接方法很多，各种方法有其不同的应用场合。除了传统的熔焊、电阻焊、气焊方法外，其他一些焊接方法（如等离子弧焊、电子束焊、真空扩散焊等）也可以容易地将铝镁合金焊接在一起。
铝镁合金常用焊接方法的特点及适用范围见表4.1。应根据铝及铝合金的牌号、焊件厚度、产品结构以及对焊接性的要求等选择。
表4.1 铝合金常用焊接方法的特点及适用范围
（1）气焊
氧－乙炔气焊火焰的热功率低，热量较分散，因此焊件变形大、生产率低。用气焊焊接较厚的铝焊件时需预热，焊后的焊缝金属不但晶粒粗大、组织疏松，而且容易产生氧化铝夹杂、气孔及裂缝等缺陷。这种方法只用于厚度范围在0.5～10㎜的不重要铝结构件和铸件的焊补上。
（2）钨极氩弧焊
这种方法是在氩气保护下施焊，热量比较集中，电弧燃烧稳定，焊缝金属致密，焊接接头的强度和塑性高，在工业中获得起来越广泛的应用。钨极氩弧焊用于铝合金是一种较完善的焊接方法，但钨极氩弧焊设备较复杂，不宜在室外露天条件下操作。
（3）熔化极氩弧焊
自动、半自动熔化极氩弧焊的电弧功率大，热量集中，热量影响区小，生产效率比手工钨极氩弧焊可提高2～3倍。可以焊接厚度在50㎜以下的纯铝及铝合金板。例如，焊接厚度30㎜的铝板不必预热，只焊接正、反两层就可获得表面光滑、质量优良的焊缝。半自动熔化极氩弧焊适用于定位焊缝、断续的短焊缝及结构形状不规则的焊件，用半自动氩弧焊焊炬可方便灵活地进行焊接，但半自动焊的焊丝直径较细，焊缝的气孔敏感性较大。
（4）脉冲氩弧焊
1）钨极脉冲氩弧焊
用这种方法可明显改善小电流焊接过程的稳定性，便于通过调节各种工艺参数来控制电弧功率和焊缝成形。焊件变形小、热影响区小，特别适用于薄板、全位置焊接等场合以及对热敏感性强的锻铝、硬铝、超硬铝等的焊接。
2）熔化极脉冲氩弧焊
可采用的平均焊接电流小，参数调节范围大，焊件的变形及热影响区小，生产率高，抗气孔及抗裂性好，适用于厚度在2～10㎜铝合金薄板的全位置焊接。（5）电阻点焊、缝焊
可用来焊接厚度在4㎜以下的铝合金薄板。对于质量要求较高的产品可采用直流冲击波点焊、缝焊机焊接。焊接时需要用较复杂的设备，焊接电流大、生产率较高，特别适用于大批量生产的零、部件。
（6）搅拌摩擦焊
搅拌摩擦焊是一种可用于各种合金板焊接的固态连接技术。与传统熔焊方法相比，搅拌摩擦焊无飞溅、无烟尘，不需要添加焊丝和保护气体，接头无气孔、裂纹。与普通摩擦相比，它不受轴类零件的限制，可焊接直焊缝。这种焊接方法还有一系列其它优点，如接头的力学性能好、节能、无污染、焊前准备要求低等。由于铝及铝合金熔点低，更适于采用搅拌摩擦焊。
4.2铝用焊接材料
（1）焊丝
采用气焊、钨极氩弧焊等焊接铝合金时，需要加填充焊丝。铝及铝合金焊丝分为同质焊丝和异质焊丝两大类。为了得到良好的焊接接头，应从焊接构件使用要求考虑，选择适合于母材的焊丝作为填充材料。
选择焊丝首先要考虑焊缝成分要求，还要考虑产品的力学性能、耐蚀性能，结构的刚性、颜色及抗裂性等。选择熔化温度低于母材的填充金属，可大大减小热影响区的晶间裂纹倾向。对于非热处理合金的焊接接头强度，按1000系、4000系、5000系的次序增大。含镁3%以上的5000系的焊丝，应避免在使用温度65℃以上的结构中采用，因为这些合金对应力腐蚀裂纹很敏感，在上述温度和腐蚀环境中会发生应力腐蚀龟裂。用合金含量高于母材的焊丝作为填充金属，通常可防止焊缝金属的裂纹倾向。
目前，铝合金常用的焊丝大多是与基体金属成分相近的标准牌号焊丝。在缺乏标准牌号焊丝时，可从基体金属上切下狭条代用。较为通用的焊丝是HS311，这种焊丝的液态金属流动性好，凝固时的收缩率小，具体优良的抗裂性能。为了细化缝晶粒、提高焊缝的抗裂性及力学性能，通常在丝中加入少量的Ti、V、Zr 等合金元素作为变质剂。
选用铝合金焊丝应注意的问题如下。
1）焊接接头的裂纹敏感性影响裂纹敏感性的直接因素是母材与焊丝的匹配。选用熔化温度低于母材的焊缝金属，可以减小焊缝金属和热影响区的裂纹敏感性。例如，焊接硅含量0.6%的6061合金时，选用同一合金作焊缝，裂纹敏感性很大，但用硅含量5%的ER4043焊丝，由于其熔化温度比6061合金低，在冷却过程中有较高的塑性，所以抗裂性能良好。此外，焊缝金属避免镁与铜的组合，因为Al－Mg－Cu有很高的裂纹敏感性。
2）焊接接头的力学性能工业纯铝的强度最低，4000系列铝合金居中，5000系列铝合金强度最高。铝硅焊丝虽然有较高的抗裂性能，但含硅焊丝的塑性较差，所以对焊后需要塑性变形加工的接头来说，应避免选用含硅焊丝。
3）焊接接头的使用性能填充金属的选择除取决于母材成分外，还与接头的几何形状、运行中的抗腐蚀性要求以及对焊接件的外观要求有关。例如，为了
使容器具有良好的抗腐蚀能力或防止所储存产品对其的污染，储存过氧化氢的焊接容器要求高纯度的铝合金。在这种情况下，填充金属的纯度至少要相当于母材。（2）焊条
铝合金焊条型号、规格与用途见表4.2。铝合金焊条的化学成分和力学性能见表4.3。
表4.2 铝及铝合金焊条的型号（牌号）、规格与用途
表2.3 铝及铝合金焊条的化学成分和力学性能
（3）保护气体
焊接铝合金的惰性气体有氩所和氦气。氩气的技术要求为Ar＞99.9%,氧＜0.005%，氢＜0.005%，水分＜0.02mg/L，氮＜0.015%。氧、氮增多，均恶化阴极雾化作用。氧＞0.3%，则使钨极烧损加剧，超过0.1%使焊缝表面无光泽或发黑。钨极氩弧焊时，交流加高频焊接选用纯氩气，适用大厚度板；直流正极性焊接选用Ar+He或纯Ar。
熔化极氩弧焊时，当板厚＜25㎜时，采用纯Ar。当板厚为25～50㎜时，采用添加10%～35%Ar的Ar+He混合气体。当板厚为50～75㎜时，宜采用添加10%～35%或50%He的Ar+He混合气体。当板厚＞75㎜时，推荐添加50%～75%He的Ar+He 混合气体。
五、铝镁合金管道的施工工艺
（一）铝镁合金管道的施工流程
施工准备（焊工培训、焊机选择、焊材选择等）?管道除油?管道下料?坡口加工?焊件组对?焊接?焊缝检验?管道系统试压?管道系统吹扫?管道复位?管道气密性试验。
（二）焊接工艺评定及焊工考试
施工前根据焊接工艺评定编制焊接作业指导书，并对焊工进行培训和考试，合格者方能施工，且不能超项施焊。
（三）铝镁合金管道的坡口加工、清理和组对
坡口可用铣刀、锉刀进行加工。清理焊件的坡口及其内外两侧的宽度不少于20mm。
多层焊时，层间要用不锈钢丝刷清理表面氧化膜，对影响下层焊接质量的过高焊肉，弧坑和其他缺陷用锉刀除去。
焊接操作过程中应注意保持焊枪、焊丝和焊件待焊部分三者之者的空间位置。焊丝与焊件之间的夹角为10～20°，焊枪与焊件之间应尽量保持垂直。
输送焊丝和焊枪的运行速度要配合好，一般采用快送、少加焊丝的填丝方法，焊丝端部要始终处理氩气的保护范围之内，防止氧化膜形成。
焊接施工环境条件：
①环境温度不低于5℃。②相对湿度在80%以内③焊接区域应设置适当的防护措施，使其不受风、雨、雪的侵袭。
施工时注意事项：
①施工现场要保持清洁。②焊前要仔细检查焊件，焊丝表面的清理情况及焊机的控制线路、水路、电路系统的工作情况。③严禁在管道表面任意引弧，焊
接前在引弧板上试焊，测定提前送氩气。

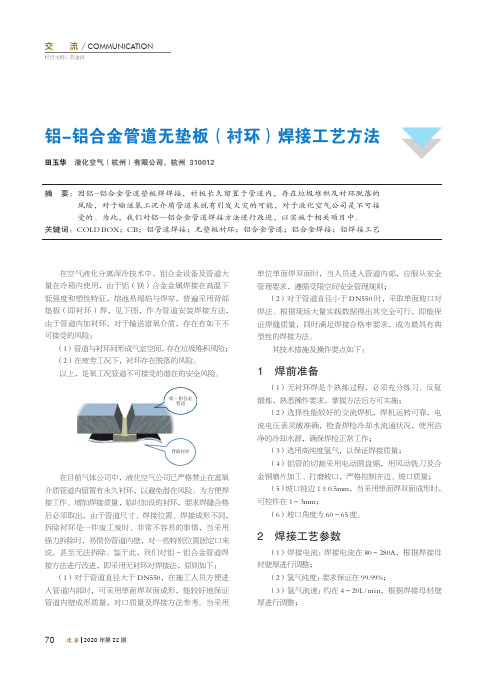

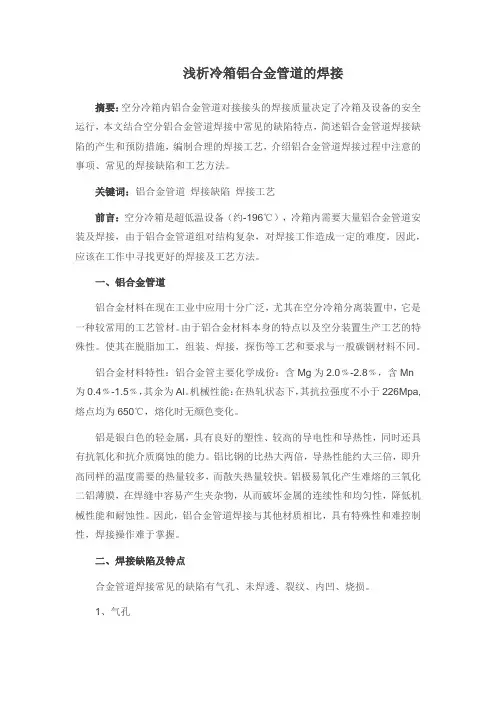

六、铝镁合金管道常见的焊接缺陷及防止措施
（1）气孔
形成原因: 焊接前, 焊丝或母材坡口附近没有清理干净；焊接时, 氩气流量小, 喷咀内不干净或有水汽; 焊速过快, 氩气不纯, 钨极伸出过长。
防止措施: 焊丝, 坡口要清理干净, 妥善保管,喷咀在焊前吹干净。保证氩气纯度, 正确选择焊接规范, 焊前应将氩气管内的空气排尽, 填充焊丝要稳准,避免搅乱气流, 带入空气。正确调整钨极伸出长度。焊接速度要适中, 让溶解在熔池的气体有充分时间逸出, 必要时需考虑预热。
（2）未焊透
形成原因: 技术不熟练, 不细心, 焊接电流太小, 焊速太快, 弧长过大, 组对间隙太小, 钝边太大, 坡口角度太小, 表面和层间存在氧化物。
防止措施: 提高技术操作水平; 选择合适的焊接规范参数, 调整合适的坡口及组对间隙; 加强焊前坡口周围清理。
（3）裂纹
形成原因: 焊丝选用不当, 焊缝金属中镁含量不足; 构件拘束度过大, 应力大; 弧坑未填满; 熔池过大过热。
防止措施: 正确选择焊丝型号, 合理安排焊接顺序, 采用电流衰减填满弧坑, 选择合适电流。
（4）焊缝外观不良
形成原因: 焊接时, 电弧不稳定, 钨极污染, 气体保护不充分, 焊接规范不正确。
防止措施: 保持正确的电弧长度, 减小直流分量, 钨极伸出长度适当, 提高操作技术水平和熟练程度, 调整选择合适的氩气流量, 使熔池保护良好, 防止穿堂风; 正确选择电极材料及尺寸, 规范参数。
总之，铝镁合金管道在化工行业的使用越来越广泛，作为施工企业的技术人员，不仅要按照施工规范完善施工，更要在施工过程总结技术经验，做到化繁为
简，精益求精，使每一位施工人员都能够了解和掌握施工工艺，才能更好的服务于企业。
七、参考文献
中国机械工程学会焊接学会.焊接手册（第一卷）焊接方法与设备【M】.北京：机械工业出版社，2001
美国焊接学会黄静文等[译].焊接手册(第二卷）焊接方法【M】.北京：机械工艺出版社（第七版）.1988
关桥.刘方君.董春林.高能束流焊接技术的应用与发展趋势【C】.第九次全国焊接会议论文集.1999
李亚江.王娟.有色金属焊接及应用.北京：化学工艺出版社.2006
哈尔滨理工大学荣成学院专科生毕业设计 题目：铝及铝合金焊接工艺研究专业年级： 09焊接技术及自动化 学生姓名：金杰 学号：0930150223 指导教师：杨丽丽 哈尔滨理工大学荣成学院 完成时间：2012年6月25日
专科生毕业设计（论文）评语 学院：荣成学院专业：焊接技术及自动化任务起止时间：2012年5月13日至2012年6月25日 毕业设计（论文）题目： 铝及铝合金焊接工艺研究 指导教师对毕业设计（论文）的评语： 指导教师签名：指导教师职称： 评阅教师对毕业设计（论文）的评语： 评阅教师签名：评阅教师职称： 答辩委员会对毕业设计的评语： 答辩委员会评定，该生毕业设计（论文）成绩为： 答辩委员会主席签名：职称： 年月日
专科生毕业设计（论文）任务书 学生姓名：金杰学号：0930150223 学院：荣成学院专业：焊接技术及自动化 任务起止时间：2012年5月13日至2012年6月25日 毕业设计（论文）题目： 铝及铝合金焊接工艺研究 毕业设计工作内容： 铸钢是生产中常用的材料,但是由于其成分中含有杂质较多,铸造过程中冷却缓慢,使其组织粗大偏析比较严重给焊接带来困难.本文通过对ZG270-500及其焊接接头的常见缺陷进行分析，选用适当的焊接工艺参数进行焊接，并对焊后裂纹进行探伤及修补。 1、了解毕业设计的内容，查阅资料（5月13日—5月17日） 2、对铸钢的焊接性及焊接工艺进行分析，总结ZG270-500的焊接工艺及修补措施.撰写题纲（5月17日-5月19日） 3、撰写论文（5月20日-5月21日） 资料： 1.中国机械工程学会焊接学会.焊接手册（第一卷）焊接方法与设备【M】.北京：机械工业出版社，2001 2.美国焊接学会黄静文等[译].焊接手册(第二卷）焊接方法【M】.北京：机械工艺出版社（第七版）.1988 3.关桥.刘方君.董春林.高能束流焊接技术的应用与发展趋势【C】.第九次全国焊接会议论文集.1999 4.李亚江.王娟.有色金属焊接及应用.北京：化学工艺出版社.2006 指导教师意见： 签名： 年月日系主任意见： 签名： 年月日
铝及铝合金焊接施工工艺标准 1 适用范围 本工艺标准适用于铝及铝合金的手工钨极氩弧焊和熔化极氩弧焊的焊接。 2 施工准备 2.1 铝及铝合金的焊接除应执行本工艺标准外，还应符合国家颁布的有关标准、法律法规及规定。 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是不注日期的引用文件其最新版本适用于本标准 《铝及铝合金轧制板材》GB/T-3880-1997 《铝及铝合金热挤压管》第一部分：无缝圆管GB/T4437.1-2000 《铝及铝合金拉（轧）制无缝管》GB/T6893-2000 《铝及铝合金焊丝》GB/T10858 《铝及铝合金焊接管》GB/T10571 《铝制焊接容器》JB/T4734-2002 2.2 材料 2.2.1 一般规定 工程中使用的母材和焊丝应具备出厂质量合格证或质量复验合格报告，并优先选用已列入国家标准或行业标准的母材和焊丝，母材和焊丝应妥善保管，防止损伤、污染和腐蚀。当选用国外材料时，其使用范围应符合相应标准的规定，并应有该材料的质量证明书。 2.2.2 母材 2.2.2.1 工程选用的母材应符合现行的国家标准规定。 2.2.2.2 当对母材有特殊要求时，应在设计图样或相应的技术条件上标明。 2.2.2.3 施工单位对设备、容器和管道的材料的代用，必须事先取得原设计单位的设计修改证明文件，并对改动部位作详细记载。 2.2.2.4 损伤和锈蚀严重的母材不得在工程中使用。 2.2.3 焊接材料 2.2. 3.1 母材焊接所选用的焊丝应符合现行的国家标准《铝及铝合金焊丝》GB/T10858的规定。 2.2. 3.2 选用焊丝时应综合考虑母材的化学成分、力学性能及使用条件因素，并应符合下列规定。（1）焊接纯铝时应选用纯度与母材相同或比母材高的焊丝。 （2）焊接铝锰合金时应选用含锰量与母材相近的焊丝或铝硅合金焊丝。 （3）焊接铝镁合金时应选用含镁量与母材相同或比母材高的焊丝。 （4）异种铝及铝合金的焊接应选用与抗拉强度较高的母材相应的焊丝 2.2. 3.3 焊接时所使用的氩气应符合现行的国家标准《纯氩》GB4842的规定。 2.2. 3.4 手工钨极氩弧焊电极应选用铈钨极，也可选用钍钨极，施焊前应根据焊接电流的大小正确选用钨极直径。
BF西安北方热力设备工程有限公司 管道焊接工艺规程 规程编号： 工程编号：工程名称： 用户：管道编号： 编制：审核： 年月日
管道焊接接口编号图 装置型号产品编号材质编制 工程名称生产令号规格审核 B1J接管Φ273×12与法兰对接环焊缝HY10-G011-01 GP02-DS02 SMAW-I-5G-5/57-F1 100% RT-Ⅲ接头编号接头名称工艺卡编号工艺评定资格焊工无损检测
管 道 工 程 焊 接 工 艺 卡 Q235 1 23456接头简图： B 1 20G （Ⅱ） WN250-10TG 工艺“马铁”60×30×5 20G 接管φ273×16 16 2 22±1 2 2 871、按左图所示制备坡口并组对，工艺“马铁” 焊接工艺卡编号 HY10-GD11-01 在公司剪板机上下料，焊前将施焊部位的 管道编号 铁锈、熔渣等杂物清理干净； 接头名称 接管￠273×16与法兰 WN250-10 TG 对接环焊缝 2、按左图所示的层次顺序及如下工艺规范进 行施焊，焊条按规定烘干，层间清理要干 接头编号 B 1 净； 焊接工艺评 定报告编号 GP02-DS02 3、焊后清理，检验员检验并委托做RT 无损 检验。 焊工持证项目 SMAW-I-5G-5/57-F 1 GTAW-I-5G-5/57-02 母材 20G Ⅱ 厚度mm 焊端18 检 验 序号 本厂 锅检所 第三方或用户 20G 16 100% RT-Ⅲ 焊缝金属 厚度mm 焊接位置 层道 焊接方法 填充材料 焊接电流 电弧电压 （V ） 焊接速度 （cm/min ） 线能量 （kj/cm ） 施焊技术 牌号 直径 极性 电流（A 预热温度（℃） 1 GTAW ZH50 ￠ 直反 130～135 层间温度（℃） 2～6 SMAW J422 ￠ 均可 170～175 焊后热处理 7～8 SMAW J422 ￠ 均可 165～170 后 热 钨极直径 ￠2-5mm W-Ce-20 喷嘴直径 ￠10mm 脉冲频率 脉冲比（%） 气体成分 纯Ar ≥% 气体 流量 正面 11L/min 背面 编制 年 月 日 审核 年 月 日
铝合金通用焊接工艺规程 1 使用范围及目的 范围:本规范是适用于地铁铝合金部件焊接全过程的通用工艺要求。目的:与焊接相关的作业人员按标准规范作业，同时也使焊接过程检查更具可操作性。 2 焊前准备的要求 2.1 在焊接作业前首先必须根据图纸检查来料或可见的重要尺寸、形位公差和焊接质量，来料不合格不能进行焊接作业。 2.2 在焊接作业前，必须将残留在产品表面和型腔内的灰尘、飞溅、毛刺、切削液、铝屑及其它杂物清理干净。 2.3 用棉布将来料或工件上的灰尘和脏物擦干净，如果工件上有油污，使用清洗液清理干净。 2.4 使用风动不锈钢丝轮将焊缝区域内的氧化膜打磨干净，以打磨处呈白亮色为标准，打磨区域为焊缝两侧至少25mm以上。 2.5 焊前确认待焊焊缝区域无打磨时断掉的钢丝等杂物。 2.6 钢焊和铝焊的打磨、清理工具禁止混用。 2.7 原则上工件打磨后在48小时内没有进行焊接，酸洗部件在72小时内没有进行焊接，则焊前必须重新打磨焊接区域。 2.8 为保证焊丝的质量，焊丝原则上用完后再到焊丝房领用，对于晚班需换焊丝的，可以在当天白班下班前领用，禁止现场长时间(24小时以上)存放焊丝。 2.9 在焊接作业前，必须检查焊接设备和工装处于正常工作状态。焊 前应检查焊机喷嘴的实际气流量(允差为+3L/min),自动焊焊丝在8圈以下，手工焊焊丝在5圈以上，否则需要更换气体或焊丝;检查导电嘴是否拧紧，喷嘴是否需要清理。导电嘴不能只简单的采用手动拧紧，必须采用尖嘴钳拧紧。检查工装状
态是否完好，若工装有损坏，应立即通知工装管理员进行核查，并组织维修,禁止在工装异常状态下进行焊接操作。 2.10 焊接前必须检查环境的温度和湿度。作业区要求温度在5?以上，MIG焊湿度小于65,，TIG焊湿度小于70,。环境不符合要求，不能进行焊接作业。 2.11 焊接过程中不允许有穿堂风。因此，在焊接作业前必须关闭台位附近的通道门。当焊接过程中，如果有人打开台位相近处的大门，则要立即停止施焊。如果台位附近的空调风影响到焊接作业，也必须将该处空调的排风口关闭，才能进行焊接作业。 2.12 对于厚度在8mm以上(包括8mm)的铝材，焊接要预热,预热温度 80?,120?，层间温度控制在60?,100?。预热时要使用接触式测温仪进行测温，工件板厚不超过50mm时,正对着焊工的工件表面,距坡口表面4倍板厚,最多不超过50mm的距离处测量,当工件厚度超过50mm时,要求的测温点应位于至少75mm距离的母材或坡口任何方向上同一的位置,条件允许时,温度应在加热面的背面上测定,严禁凭个人感觉及经验做事。 2.13 按图纸进行组装,点焊固定,点焊要满足与焊接相同的要求,不属于焊接组成部分的点焊要尽可能在焊接时完全熔化(图纸要求的点焊 除外,如焊接垫板的固定),组焊后不能出现图纸要求之外的焊点，部件固定后按图纸要求进行尺寸、平行度、垂直度等项点的自检,自检合格后,根据图纸进行焊接，操作工人必须及时、真实填写操作记录。 2.14 当图纸要求或工艺要求使用焊接垫板时，应将焊接垫板点焊在工件上，点焊应符合焊接质量要求，点焊要求为:焊接垫板小于100mm时，在焊接垫板两端点焊固定，焊接垫板大于100mm时,根据焊接垫板长度点焊均匀分布，间距100mm。 2.15 为了避免腐蚀，铝合金配件存放时不允许直接采用钢或者铜材质的容器存放，不允许将配件直接放置在钢制的工装或地板上。 2.16 对于焊缝质量等级为
编号：FA（赤）J480-焊-002 国电赤峰 30·52 煤制尿素项目 A标段气化备煤、B标段净化空分 工艺管道焊接方案 编制: 审核： 批准： 标准化员： 中国化学工程第十一建设有限公司 国电赤峰工程项目经理部 2010年6月
目录 1.编制说明 (2) 2.编制依据 (2) 3.工程概况 (2) 4.通用要求 (2) 5.焊接工艺 (5) 6.焊缝检验及返修 (7) 7.焊接质量保证措施 (9) 8.焊接施工安全风险意识识别 (12) 9.焊接文明施工措施 (12)
1.编制说明 本方案仅适用于国电赤峰3052煤制尿素项目A标段气化备煤、B标段净化空分工艺管道碳钢、合金钢和不锈钢焊接施工作业。合金钢热处理方案及空分装置铝镁合金焊接方案详见专业方案。 在焊接过程中，将以焊接工艺卡的形式对本方案进行进一步细化，下发作业班组并进行技术交底，针对性指导现场焊接施工。 2.编制依据 1）评定合格的焊接工艺评定报告 2）赛鼎工程有限公司设计的技术文件及施工图纸 3）GB50236-2009 现场设备、工业管道焊接工程施工及验收规范 4）GB50235-1997 工业金属管道工程施工及验收规范 3.工程概况 本工程管道除空分装置冷箱外涉及以下材质：碳钢（20#、L245、Q235A）、低温钢（A333 Gr.6、A671 CC.60）、不锈钢（304、304L、316、1Cr18Ni9Ti）、铬钼合金钢（15CrMoG、12Cr1MoV）等。总焊接量约为25万DIN，分布于空分装置、低温甲醇洗、煤气水分离。变换煤气冷却、酚回收各工段。 4.通用要求 4.1.现场管线材质选用及焊材烘干一览表 钢号焊条牌号焊丝烘干温度(℃) 恒温时间（分）碳钢管(20#、L245、Q235A）J426 J427 H08Mn2SiA 350～400 60 低温管（A333 Gr.6、A671 CC.60）W707 TGS-1N 350～400 60 15CrMoG R307 H13CrMoA 350～400 60 铬钼合金钢管 12Cr1MoVG R317 H08CrMoVA 350～400 60
压力管道焊接工艺规程 1 适用范围 本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。 2 主要编制依据 2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》； 2.2 GB/T20801-2006《压力管道规范-工业管道》； 2.3 SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》； 2.4 GB50235-97《工业金属管道工程施工及验收规范》； 2.5 CJJ28-89 《城市供热管网工程施工及验收规范》； 2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》； 2.7 GB/T5117-1995 《碳钢焊条》； 2.8 GB/T5118-1995 《低合金钢焊条》； 2.9 GB/T983-1995 《不锈钢焊条》； 2.10 YB/T4242-1984 《焊接用不锈钢丝》； 2.11 GB1300-77 《焊接用钢丝》； 2.12 其他现行有关标准、规范、技术文件。 3 施工准备 3.1 技术准备 3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依 据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指
导书）。如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程 实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。 3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技 术交底，并做好技术交底记录。 3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应 画出焊口位置示意图，以便在焊接施工中进行质量监控。 3.2 对材料的要求 3.2.1 被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准 （或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。 3.2.2 焊接材料（焊条、焊丝、钨棒、氩气、二氧化碳气、氧气、乙炔气 等）的质量必须符合国家标准（或行业标准），且具有质量证明书。其中钨棒宜采用铈钨棒；氩气纯度不应低于99.95%；二氧化碳气纯度不低于99.5%； 含水量不超过0.005% 。 3.2.3 压力管道予制和安装现场应设置符合要求的焊材仓库和焊条烘干 室，并由专人进行焊条的烘干与焊材的发放，并做好烘干与发放记录。 3.3 焊接设备 3.3.1 焊接机具设备主要包括：交流焊机、直流焊机、氩弧焊机、高温烘 干箱、中温烘干箱、恒温箱、二氧化碳气体保护焊机、焊条保温筒、内磨机及电动磨光机等。
压力管道的焊接工艺及检验 1、焊接施工程序 2、焊接准备 ⑴ 对焊工和无损检测人员的要求 ① 对焊工的要求： A 、凡参加钢管焊接的焊工，必须持有有效合格证书。 B 、焊接方法和焊接位置等均应与焊工本人考试合格的项目相符。 工中断焊接工作6个月以上者，应重新进行考试。 ② 对无损检测人员的要求： 无损检测人员应经过专业培训，通过考试取得无损检测资格证书。 ⑵ 对焊接环境的要求 焊接环境出现下列情况时，采取有效的防护措施： ① 风速：气体保护焊大于2m ／s ，手工电弧焊大于8m ／s 。 ② 相对湿度大于90% ③ 环境温度低于-5℃。 ④ 雨天和雪天的露天施焊。 ⑶ 焊接材料预处理 ① 焊条放置于通风、干燥和室温不低于5℃的专设库房内，并及时作好实测温度、焊条烘焙记录和焊条发放记录。烘焙温度和时间严格按厂家说明书的规定进行。烘焙后的焊条保存在100～150℃的恒温箱内。 ② 场使用的焊条装入保温筒，随用随取。焊条在保温筒内的时间不超过4h ，超过后重新烘焙，重复烘焙的次数不宜超过2次。 ③ 丝在使用前清除铁锈和油污。 ④ 焊接气体保证具有足够的纯度二氧化碳气体纯度不低于99.5%。 ⑷ 焊接工艺规程编制 ① 焊缝分类 一类焊缝：钢管管壁纵缝、明管环缝、凑合节合拢环缝；
二类焊缝：管壁环缝，加劲环、阻水环的对接焊缝和阻水环角焊缝。 三类焊缝：不属于一、二类的其他焊缝。 ②焊接工艺评定 600kg级钢板我局在多个电站使用,具有现成的焊接工艺评定和成熟的焊接水平,因此采用现有的焊接工艺评定,并在现场按照经监理人批准的焊接程序和工艺，通过生产性焊接试验加以修定并完善制造订出用于工程实际的焊接规范。试板与实际使用的焊件相同，试验在监理监督下进行。 ③编制焊接工艺规程 钢管施焊前，根据已批准的焊接工艺评定(PQR)报告，结合本工程的实际情况，编制压力钢管焊接工艺规程（WPS）。 3、生产性焊接工艺 ⑴焊接方法 焊接包含环缝的焊接、纵缝的焊接、加劲环的焊接、灌浆孔的补强板的焊接，其他附件的焊接。焊接的方法主要采用手工焊和CO2保护气体焊接，全部的纵缝、环缝、附件焊接采用手工焊；加劲环采用CO2保护气体焊接。 ⑵焊接坡口及焊前清理 所有拟焊面和离焊接边缘至少50mm内钢板面的氧化皮、铁锈、油污或其杂质全部清理干净，每一层焊接金属表面焊渣均将彻底清理干净。 ⑶定位焊 焊接采用已批准的方法进行组装和定位焊。对构成焊接构件的部分，可暂留在环缝焊和附件、管壁之间的焊缝内。 定位焊位置距焊缝端部30mm以上，厚度不超过正式焊缝的1/2，最高不超过8mm。 ⑷焊缝坡口间隙 焊接根部缝隙时，焊件边缘固定，保证焊接时使间隙保持在允许公差内。 ⑸焊前预热 按照规范要求需要预热的焊件在焊接前采取预热措施，焊接预热温度按照工艺评定进行。 ①对焊接工艺要求需要预热的焊件，定位焊缝和主缝均进行预热（定位焊缝
铝及铝合金的焊接
铝及铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。 有色金属non-ferrous metal，狭义的有色金属又称为非铁金属，是铁、锰、铬以外的所有金属的统称。广义的有色金属还包括有色合金。有色合金是以一种有色金属为基体（通常大于50%），加入一种或几种其他元素而构成的合金。随着科学技术的发展，有色金属的应用日趋广泛。虽然有色金属只占金属总量的5%左右，但有色金属在工程应用中的重要作用确实钢铁或其他材料无法代替的。有色金属具有特殊的性能，比常规钢铁材料的焊接更复杂，这给焊接工作带来很大的困难。 铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。 什么是金属盒非金属，什么是黑色金属和有色金属，什么事合什么是金属盒非金属，什么是黑色金属和有色金属，金？目前，已知的的化学元素有118 种，其中自然界只存在92 种，科学家成功研制出并已经得到承认和命名的元素有18 种，有8 种元素没有得到承认和命名。人们通常把这些元素分成金属和非金属两大类。从物理性能上来看，具有导电性、导热性、可塑性以及特殊光泽的元素叫金属，反之是非金属。常见的金属有铁、铝、铜、镁、锌等。在非金属中，常温下呈气态的有氢、氧、氩等；常温下呈液态的有溴；常温下呈固态的有碳、硼等。 金属又可分为黑色金属和有色金属两大类。黑色金属通常是指铁、铬、锰和铁基合金，其他的金属合金称为有色金属。 合金是有两种或两种以上的金属元素与非金属元素所组合成的具有合金性质的物质。3A21 就是由铝和锰组成的以铝为基的合金。 有色金属的分类有色金属按其性质、用途、产量及其在地壳中的储量状况一般分为有色轻金属、有色重金属、贵金属、稀有金属和半金属五大类。在稀有金属中，根据其物理化学性质、原料的共生关系、生产工艺流程等特点，又分稀有轻金属、稀有重金属、稀有难熔金属、稀散金属、稀土金属、稀有放射性金属。
秦皇岛首秦公司宽厚板技改配套二期工程12000m3 /h空分装置安装工程 铝合金工艺管道施工方案 审批： 审核： 编制：
2005年8月 目录 1 编制说明 2 编制依据 3 管道施工工艺流程 4 材料验收 5 管道加工、预制 6 管道焊接 7 管道安装 8 管道检验、检查和试验 9 施工安全技术措施 附录1铝、镁合金管手工氩弧焊焊接交底 2 铝镁合金管道安装要求交底 3 铝镁合金管道脱脂交底
1 编制说明 本方案是针对首秦金属材料有限公司12000m3/h制氧工程系统空分装置安装工程铝镁合金管道安装施工编制的，包括由杭氧设计供货的冷箱内管道和冷箱外管道。 工程特点：工程量大、材质多，计有LF 2、LF 4 、LF 2 +LF 4 、质量要求高、 工期紧，铝镁合金焊接施工难度较大，要求参加施工的工程施工人员，焊工高度重视，周密部署，吃透标准，精心施工，争创一流。 2 编制依据 2.1 杭州制氧机厂设计图纸说明及杭州制氧机厂《工厂标准》。 2.2 杭州制氧机厂空分装置安装施工图。 2.3 《工业金属管道工程施工及验收规范》--------------------- GB50235-97 2.4 《现场设备、工业管道焊接工程施工及验收规范》---------- GB50236-98 2.5 《铝及铝合金焊接技术规程》---------------------------- HGJ222-92 2.6 六化建公司空分施工组织设计。 3 管道施工工艺流程 4 材料验收 4.1 管子、管件检验 4.1.1 管材检验 4.1.1.1 管材须有制造厂出厂合格证和材质证明书； 4.1.1.2 管材的内外表面应光滑，清洁，无针孔、裂纹、折叠和过腐蚀现象；
压力管道通用焊接工艺规程（GD03） 1.总则 1.1本规程适用于按SH3501-2002《石油化工剧毒、可燃介质管道施工及验收规范》、GB50235-97《工业金属管道规程施工及验收规范》及GB50236《现场设备、工业管道焊接工程施工及验收规范》等标准施工验收的材质等及其与０Ｃr18Ni9T i、奥氏体不锈钢管道的焊接。 1.2本规程编制所依据的焊接工艺评定号： 1.3所有参加焊接的焊工，均必须按《锅炉压力容器压力管道焊工考试与管理规则》进行考试，并取得相应的焊工资格。 2.焊前准备 2.1坡口加工后应进行外观检查，其表面不得与裂纹、夹层等缺陷。 2.2焊接接头组对前，应用手工或机械方法清理内外表面，在坡口两侧20mm范围不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的杂物，并用丙酮或酒精擦净。 2.3不锈钢管道采用手工电弧焊时，坡口两侧100mm范围内刷白垩粉或喷涂其它防飞溅涂料。 3.焊接 3.1定位焊应与正式焊接工艺相同，其焊缝长度宜为10~15mm，高宜为2~4mm，且不超过壁厚的2/3. 3.2不得在焊件表面引弧或试验电流，焊件表面不得有电弧擦伤等缺陷。 3.3定位焊的焊缝不得有裂纹及其它缺陷，若发现缺陷应及时清除，定位焊焊道的两端应修磨成缓坡形。 3.4氩弧焊焊接时，使用氩气的纯度应在99.9﹪以上，保护氮气纯度应大于99.5﹪，含水量小于50mm/L。 3.5采用氩弧焊打底工艺时，管内侧可充氩气或氮气保护，管内氩气或氮气浓度应大于99.9﹪时方可施焊，且充气流量不宜过大，保证气体有流动状态即可；也允许采用药芯氩弧焊丝，管内不充气体保护焊。 3.6在保证焊透及熔合良好的条件下，应选用小的焊接参数，采用短弧、多层多焊道，层间温度控制在60℃以下。 3.7有耐腐蚀性要求的双面焊焊缝，与介质接触的一侧应最后焊接。 3.8管径DN≥60mm的对接焊缝，骑座式角对接缝采用药芯焊丝或实芯焊丝管内充氩气或氮气保护手工钨极氩弧焊，其它焊缝可采用氩弧焊打底，手工电弧焊盖面；也允许采用手工电弧焊打底（设计图样或用户要求氩弧焊打底外），但施焊者必须具备相应不带垫的焊工合格项目，其焊接工艺参数见下表： 3.9在焊接中应确保起弧与收弧的质量，收弧时应将弧坑填满，多层焊的层间接头应相互错开。 3.10用不锈钢丝刷清理焊缝，角向砂轮应专用，不得与碳钢共用。 3.11现场焊接必须设置有效的挡风、防雨、雪侵袭的临时工棚。 3.12管道焊接时，应采取措施防止管内成为风道。 3.13马鞍口、角焊缝焊角高度不得小于支管壁厚，且焊接层次不得小于2层，并且具有圆滑过渡到母材的几何形状。 3.14焊接完毕后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净。 4.焊后检验 4.1每条焊缝的附近应按规定作施焊焊工代号标识，同时还应注明该管线的管线号、焊缝编号等。
焊接工艺评定规范 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 焊接工艺评定(Welding Procedure Qualification，简称WPQ) 为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价。焊接工艺评定是保证质量的重要措施，为正式制定焊接工艺指导书或焊接工艺卡提供可靠依据。 目的 1.评定施焊单位是否有能力焊出符合相关国家或行业标准、技术规范所要求的焊接接头; 2.验证施焊单位所拟订的焊接工艺规程(WPS或pWPS)是否正确。 3.为制定正式的焊接工艺指导书或焊接工艺卡提供可靠的技术依据。 意义 焊接工艺是保证焊接质量的重要措施，它能确认为各种焊接接头编制的焊接工艺指导书的正确性和合理性。通过焊接工艺评定，检验按拟订的焊接工艺指导书焊制的焊接接头的使用性能是否符合设计要求，并为正式制定焊接工艺指导书或焊接工艺卡提供可靠的依据。 焊接工艺评定应用范围： 1、适用于锅炉，压力容器，压力管道，桥梁，船舶，航空航天，核能以及承重钢结构等钢制设备的制造、安装、检修工作。 2、适用于气焊，焊条电弧焊，钨极氩弧焊，熔化极气体保护焊，埋弧焊，等离子弧焊，电渣焊等焊接方法。评定过程： 1、拟定预备焊接工艺指导书（Preliminary Welding Procedure Specification，简称PWPS) 2、施焊试件和制取试样
3、检验试件和试样 4、测定焊接接头是否满足标准所要求的使用性能 5、提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定 工艺评定常规测试 >>外观检测 >>无损探伤 >>拉伸测试 >>弯曲测试 >>冲击测试 >>硬度测试 >>低倍金相测试 >>表面裂纹检测 工艺评定相关标准 评定参考标准： 工艺评定的标准国内标准 SY∕T4103－1995 （相当于API 1104) NB/T47014-2011 《承压设备用焊接工艺评定》 SY∕T0452－2002 《石油输气管道焊接工艺评定方法》（注：供石油，化工工艺评定）JGJ81－2002 《建筑钢结构焊接技术规程》（注：公路桥梁工艺评定可参照执行）GB50236－98 《现场设备，工业管道焊接工程施工及压力管道工艺评定》 《蒸汽锅炉安全技术监察规程（1996）》注：起重行业工艺评定借用此标准 欧洲标准
铝合金焊接工艺规范 技术部 编制 审核 批准 ××工业有限公司 2012.6.26
前言 本规范根据××工业有限公司，定制与实施设计规范、工艺规范、试验规范的要求，按《企业标准编写的一般规定》，为明确铝合金焊接的工艺要求而制定。 本规范是公司在铝合金焊接中的经验总结，对于生产起指导作用。 本规范编制部门：技术部 本规范制定日期：2012－6－26。
一、目的 为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平,特编制本规范。 二、编制依据 1. GB/T 985.3 《铝及铝合金气体保护焊推荐坡口》 2. GB/T10858-2008《铝及铝合金焊丝》 3. GB/T24598-2009《铝及铝合金熔化焊焊工技能评定》 4. GBT3199-2007 《铝及铝合金加工产品贮存及包装》 5. GBT22087-2008《铝及铝合金弧焊接头缺欠质量》 6.有关产品设计图纸 三、焊前准备 3.1 焊接材料 铝板 3A21(原LF21)及铝合金型材。 焊丝：S311铝硅焊丝 ER4043 直径φ2，φ3，焊丝应有制造长的质量合格证，领取和发放由管理员统一管理。铝硅焊丝抗裂性好，通用性大。 3.2 氩气 氩气瓶上应贴有出厂合格标签，其纯度≥99.99%，所用流量8-16升/分钟，气瓶中 的氩 气不能用尽，瓶内余压不得低于0.5MPa ，以保证充氩纯度。氩气应符合 GB/T4842-1995。 3.3 焊接工具 ①采用交流电焊机，本厂用WSME-315(J19)。 ②选用的氩气减压流量计应开闭自如，没有漏气现象。切记不可先开流量计、后开气 瓶，造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶。 ③输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的氧气胶皮管
工艺管道焊接方案 最终版 1
编号:F A(赤)J480-焊-002 国电赤峰 30·52 煤制尿素项目 A标段气化备煤、B标段净化空分 工艺管道焊接方案 编制: 审核: 批准: 标准化员: 中国化学工程第十一建设有限公司 国电赤峰工程项目经理部 6月 目录
1.编制说明 (2) 2.编制依据 (2) 3.工程概况 (2) 4.通用要求 (2) 5.焊接工艺 (5) 6.焊缝检验及返修 (8) 7.焊接质量保证措施 (11) 8.焊接施工安全风险意识识别 (14) 9.焊接文明施工措施 (15)
1.编制说明 本方案仅适用于国电赤峰3052煤制尿素项目A标段气化备煤、B标段净化空分工艺管道碳钢、合金钢和不锈钢焊接施工作业。合金钢热处理方案及空分装置铝镁合金焊接方案详见专业方案。 在焊接过程中,将以焊接工艺卡的形式对本方案进行进一步细化,下发作业班组并进行技术交底,针对性指导现场焊接施工。 2.编制依据 1)评定合格的焊接工艺评定报告 2)赛鼎工程有限公司设计的技术文件及施工图纸 3)GB50236- 现场设备、工业管道焊接工程施工及验收规范 4)GB50235-1997 工业金属管道工程施工及验收规范 3.工程概况 本工程管道除空分装置冷箱外涉及以下材质:碳钢(20#、L245、Q235A)、低温钢(A333 Gr.6、A671 CC.60)、不锈钢(304、304L、316、1Cr18Ni9Ti)、铬钼合金钢(15CrMoG、12Cr1MoV)等。总焊接量约为25万DIN,分布于空分装置、低温甲醇洗、煤气水分离。变换煤气冷却、酚回收各工段。 4.通用要求 4.1.现场管线材质选用及焊材烘干一览表
奥氏体不锈钢管道焊接工艺规程 1适用范围 本标准适用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。本标准也适用于手工氩弧焊和手工电弧焊作业。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB5023—97《工业金属管道工程施工及验收规范》 GB/T 983—95《不锈钢焊条》 DL/T869-2004《火力发电厂焊接技术规程》 劳人部[1988]1号《锅炉压力容器焊工考试规则》 HYDBP006-2004〈压力管道安装工程焊接、热处理过程控制程序》 HYDBP018-2004〈压力管道安装工程焊接材料管理程序》 HYDBP013-2004压力管道安装工程材料设备储存管理程序》 HYDBP012-200《〈压力管道安装工程材料设备搬运管理程序》 HYDBP008-2004＜压力管道安装工程计量管理手册》 HYDBP007-2004＜压力管道安装工程检验和试验控制程序》 HYDBP010-2004〈压力管道安装工程不合格品控制程序》 劳动部发[1996]140号《压力管道安全管理与监察规定》 3先决条件 3.1 环境 3.1.1 施工环境应符合下列要求: 3.1.1.1 风速：手工电弧焊小于8M/S,氩弧焊小于2M/S
3.1.1.2 焊接电弧在1m范围内的相对湿度小于90%环境温度大于0C。 3.1.1.3 非下雨、下雪天气。 3.1.2 当环境条件不符合上述要求时，必须采取挡风、防雨、防寒等有效措施。 3.2奥氏体不锈钢管道焊接控制流程图 见图1。 图1奥氏体不锈钢管道焊接控制流程图 3.3 焊接材料 3.3.1 奥氏体不锈钢管道焊接材料的采购和入库（一级库）由公司物资部负责，按《物资采购控制程序》和《焊接材料保管程序》执行。 3.3.2 奥氏体不锈钢管道焊接材料入二级库的保管、焊剂、烘干、发放、回收由各项目负责，按《焊接材料保管程序》执行
铝合金焊接质量控制手 册 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
铝合金焊接质量控制手册Quality Control Manual Of Aluminium And Aluminium alloys Welding 编制： 审核： 会签： 批准：
目录 catalog 1前言(f o r e w o r d) (3) 2标准及术语(s t a n d a r d a n d t e c h n i c a l t e r m s) (3) 3职责与权限(r e s p o n s i b i l i t y a n d a u t h o r i t y) (3) 4合同评审及设计评审 (11) (contract and design evaluation) 5分包(s u b c o n t r a c t) (13) 6焊接人员（w e l d e r） (13) 7检验人员（i n s p e c t o r a n d t e s t e r） (14) 8设备及工装（e q u i p m e n t a n d f i x t u r e） (14) 9焊接作业（w e l d i n g o p e r a t i o n） (16) 10母材与焊接材料(b a s e m e t a l a n d w e l d i n g m a t e r i a l) (17) 11储存与搬运(s t o r e a n d h a n d l i n g) (18) 12焊前热处理和焊后热处理 (18) (heat treatment before and after welding) 13焊接相关检验 (18) (relative welding inspection and test) 14不合格品及其纠正 (20) (unqualified products and correction) 15校准(a l i g n m e n t) (20) 16标识及可追溯性(m a r k a n d t r a c e a b i l i t y) (20) 17质量记录(q u a l i t y r e c o r d) (21) 1 前言 本手册对公司铝合金焊接质量控制的有关活动做出了规定，符合DIN6700《轨道车辆及其部件焊接》中的最高级别C1级（安全性高的轨道车辆部件）的有关规定。 本手册是对公司《质量手册》的完善和补充，专门用于描述铝合金焊接质量控制的有关活动，要求各有关单位遵照执行。 本手册适用的产品范围：轨道车辆铝合金车体及其部件焊接。 2 标准及术语 本手册所采用的标准是DIN6700系列标准及其引用的相关标准，本手册所采用的术语与标准中的术语一致，不再赘述。
海洋建工设备安装公司焊接工艺卡 工艺001 共 6 页第 1 页 产品工号万顺加气站工程坡口、焊接层次及顺序示意图焊工资格SMAW-Ⅰ-2G57-F1 产品名称管管对接 （外） 焊缝余高: e1≤mm 预热温度/ 基本金属20# 层间温度/ 工艺评定编号HP05-P1-02 后热规范/ 焊接材料 型(牌)号规格烘烤规范焊后热处理/ E4303 φ150℃× 1h 工 艺 说 明 1. 清理坡口及焊道内外两侧各20mm范围内的油 污、铁锈、水分等杂质。 2. 组对点焊，采用焊条电弧焊，焊点对称分布且 点固可靠。 3.层间清理需认真彻底，焊缝表面无裂纹、气孔、 夹渣等缺陷为合格。 4. 焊接接头检测方式及合格级别按照图纸设计规 定及技术文件要求执行。 / / / / / / 保护气体/ 焊接位置垂直方向/ 焊接规范 焊接顺序焊接 方法 电源 极性 焊接材料焊接电流 A 电弧电压 V 焊接速度 cm/min 气体流量 L/min 焊道 数量 以下焊缝按本工艺卡施焊: 本工艺适用于管子直径 ≤φ60的管管垂直对接 焊缝的焊接。 侧面层序型(牌)号规格 外 1 SMAW DCEN E4303 φ60～80 20～24 8～12 / 单 2 SMAW DCEN E430 3 φ60～80 20～2 4 8～12 / 多 审核: 年月日编制: 年月日 （ 3 ） ～3 65° ～ 1 1
海洋建工设备安装公司焊接工艺卡 工艺001 共 6 页第 2 页 产品工号万顺加气站工程坡口、焊接层次及顺序示意图焊工资格SMAW-Ⅰ-2G57-F1 产品名称管管对接 （外） 焊缝余高: e1≤mm 预热温度/ 基本金属20# 层间温度/ 工艺评定编号HP05-P1-02 后热规范/ 焊接材料 型(牌)号 规 格 烘烤规范焊后热处理/ E4303 φ150℃× 1h 工 艺 说 明 1. 清理坡口及焊道内外两侧各20mm范围内的油 污、铁锈、水分等杂物。 2. 组对点固，采用焊条电弧焊，焊点对称分布且点 固可靠。 3.层间清理需认真彻底，焊缝表面无裂纹、气孔、 夹渣等缺陷为合格。 4. 焊接接头检测方式及合格级别按照图纸设计规定 及技术文件要求执行。 保护气体/ 焊接位置垂直方向/ 焊接规范 焊接顺序焊接 方法 电源 极性 焊接材料焊接电流 A 电弧电压 V 焊接速度 cm/min 气体流量 L/min 焊道 数量 以下焊缝按本工艺卡施焊: 本工艺适用于管子直径 ＞φ60的管管垂直对接 焊缝的焊接。 侧面层序型(牌)号规格 外 1 SMAW DCEN E4303 φ100～120 20～24 10～14 / 单 2 SMAW DCEN E430 3 φ100～120 20～2 4 10～14 / 多 （ 3 ） ～3 65° 1 ＋ 2
铝及铝合金的焊接工艺技术参数介绍、方法、步 骤及注意事项 一、为什么MIG焊铝的工艺难题较多 答：MIG焊铝的工艺难题主要有： （1）铝及铝合金的熔点低（纯铝660℃），表面生成高熔点氧化膜（AL2O3 2050℃），容易造成焊接不熔合； （2）低熔点共晶物和焊接应力，容易产生焊接热裂纹； （3）母材、焊材氧化膜吸附水分，焊缝容易产生气孔； （4）铝的导热性是钢的3倍，焊缝熔池的温度场变化大，控制焊缝成型的难度较大； （5）焊接变形较大。 二、铝及铝合金焊接难点 （1）强的氧化能力铝在空气中极易与氧结合生成致密结实的Al2O3膜薄，厚度约μm。Al2O3的熔点高达2050℃，远远超过铝及铝合金的熔点（约660℃），而且体积质量大，约为铝的倍。焊接过程中，氧化铝薄膜会阻碍金属之间的良好结合，并易形成夹渣。氧化膜还会吸附水分，焊接时会促使焊缝生成气孔。因此，焊前必须严格清理焊件表面的氧化物，并加强焊接区域的保护。 （2）较大的热导率和比热容铝及铝合金的热导率和比热容约比钢大1倍，焊接过程中大量的热量被迅速传导到基体金属内部。因此，焊接铝及铝合金比钢要消耗更多的热量，焊前常需采取预热等工艺措施。 （3）热裂纹倾向大线膨胀系数约为钢的2倍，凝固时的体积收缩率达%左右，因此焊接某些铝合金时，往往由于过大的内应力而产生热裂纹。生产中常用调整焊丝成分的方法来防止产生热裂纹，如使用焊丝HS311。? （4）容易形成气孔形成气孔的气体是氢。氢在液态铝中的溶解度为100g，而在660℃凝固温度时，氢的溶解度突降至100g，使原来溶解于液态铝中的氢大量析出，形成气泡。同时，铝和铝合金的密度小，气泡在熔池中的上升速度较慢，
管道焊接作业施工规程 一总则 1 适用范围 1.1 本规程适用于石油、化工、电力、冶金、轻纺等行业建设施工现场的碳素钢钢管（含碳量≤0.3%）的焊接，在施工中遵守本规程外，还应根据工程特点进行焊接工艺评定，编制详细的《焊接作业工艺评定指导书》； 1.2 适用于各种管道、各种材料的氩弧焊打底和全氩弧焊接； 1.3遵守设计文件技术要求和规定以及国家现行的管道施工及验收规范中管道焊接规定。 2 编制依据 目前现行管道施工及验收规范如下： GB50235---97 《工业金属管道工程施工及验收规范》 GB50236---98 《现场设备、工业管道焊接工程及验收规范》DL5007----92 《电力建设施工及验收技术规范》（焊接篇）炼化建501--74 《高压钢制管道施工及验收技术规范》 SY0401-----98 《输油输气管道线路工程施工及验收规范》SY/T4071—93 《管道下向焊接工艺规程》 3 对材料的要求 管材、管件、阀件、焊接材料应具有出厂质量合格证书或按规范要求的质量复验报告。 4 焊接施工程序
二手工电弧焊 1 手工电弧焊焊前准备 1.1 焊缝的设置应避开应力集中区，便于焊接和热处理，并符合下列要求 1.1.1 钢板卷板相邻筒节组对，纵缝之间的间距大于3倍壁厚且大于100mm； 1.1.2 管道对接焊口的中心线距管子弯曲起点不应小于管子外径，且不小于100mm，与吊、支架边缘的距离不小于50mm； 1.1.3 管道两相邻对接焊口中心线的距离L，当公称直径小于
150mm时，L不小于管外径；当公称直径大于或等于150mm时，L不小于150mm； 1.1.4 管孔应尽量避开在焊缝上，如必须在焊缝及附近开孔时，在管孔两侧大于孔径且不小于60mm范围内的焊缝经无损探伤合格； 1.1.5 管子的坡口型式和尺寸的选用，应考虑保证焊接接头质量，填充金属少，作业条件好，便于操作及减少焊接变形等原则，并符合《手工电弧焊焊接接头的基本形式和尺寸》（GB986--80）规定； 1.1.6 钢管的切割与加工，对于焊缝级别高的管道宜采用机械方法进行，对焊缝级别低的管道可采用等离子切割、氧---乙炔火焰等热加工方法，但必须去除坡口表面的氧化皮，并将影响焊接质量的凸凹不平处打磨平整； 1.1.7 焊前将坡口表面及坡口边缘内侧不小于10mm范围内的油锈、漆垢等杂质清除干净，并不得有裂纹、夹层等缺陷； 1.1.8 为了防止焊接裂纹，减少焊接内应力，应避免强行组对焊缝； 1.1.9 钢管的组对要求： 1.1.9.1 等厚管子或管件的对口，应做到内壁齐平，内壁错边量要求：高级别焊缝不超过管壁厚的10%，且不大于1mm；低级别焊缝不超过管壁厚的20%，且不大于2mm； 1.1.9.2 不等厚对接焊件、组件组对要求： 当管件厚度小于或等于10mm，厚度差大于3mm及管壁厚度大于10mm，厚度差大于薄壁厚度的30%或超过5mm时，将超厚部分按4：1削薄；
